Самодельные станки и приспособления для домашней мастерской

Изготовление своими руками различных поделок, мебели, самостоятельный ремонт автомобиля, популярны не только по причине врожденной способности наших людей к созиданию. Это еще и неплохая экономия семейного бюджета.

Однако подобное хобби требует наличия специального оборудования. В любом доме есть элементарные ручные инструменты, в том числе электрические. Дрель, шуруповерт, болгарка, ручная дисковая пила, электролобзик.

Эти приспособления облегчают труд домашнего мастера, но с их помощью невозможно выполнять работу профессионально. Домашняя мастерская должна быть оборудована компактными станками.

Такая техника в изобилии предлагается специализированными магазинами.

Оснастив рабочее место таким арсеналом, вы сможете изготовить все, что угодно. Но высокая стоимость инструмента сводит на нет экономию при производстве поделок.

Остается одно – изготовить станки своими руками. Самодельное оборудование может работать ничуть не хуже заводского. К тому же, можно внести конструктивные ноу-хау для расширения возможностей.

Самодельные станки для домашней мастерской по дереву

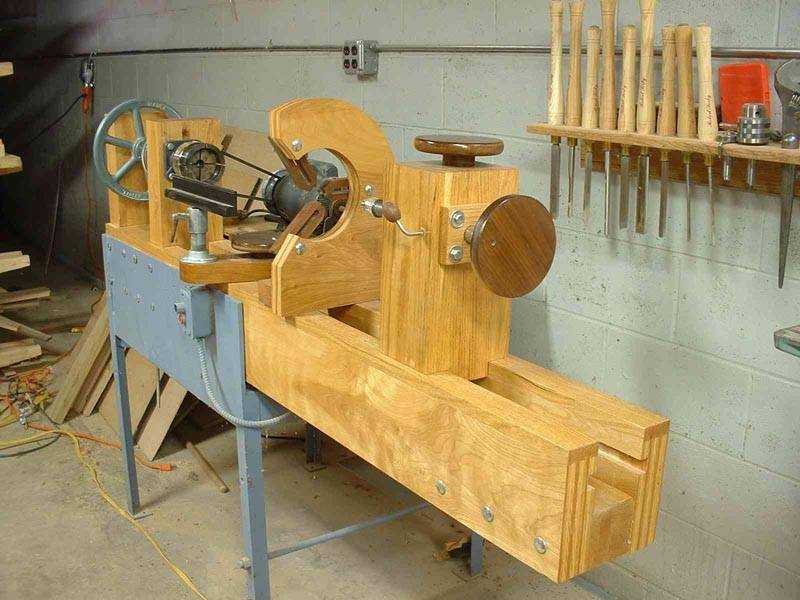

Токарный станок по дереву

Его можно сделать из уже имеющихся инструментов. Достаточно крепкого стола, или просто массивной доски, установленной на ножки. Это будет станина.

Зажимной шпиндель для деревянных заготовок не обязателен. Равно как и отдельный двигатель привода. Есть простое комплексное решение – электродрель.

Если имеется регулятор оборотов – вообще замечательно. В патрон закрепляется перьевое сверло по дереву. Его необходимо доработать: заточить рабочую кромку в виде трезубца.

Следующий обязательный элемент – задняя бабка. В токарных станках по металлу, она необходима для поддержки длинных болванок. При обработке дерева на станке без зажимного шпинделя, задняя бабка является фиксирующим элементом. Она прижимает болванку к трезубцу, и поддерживает ее на оси вращения.

Типовая конструкция задней бабки на иллюстрации.

Резец в таком станке не закрепляется в суппорте. Деревянные заготовки обрабатываются ручной стамеской, которая опирается на подручник.

Самодельные фрезерные станки по дереву

Сложность инструмента зависит от вида производимых работ. Для элементарной торцевой обработки достаточно просто установить ручной фрезер под ровную столешницу.

Электроинструмент крепится вверх ногами, рабочая насадка выступает над поверхностью. Такие самодельные станки широко распространены среди домашних мастеров.

Важно! Промышленные инструменты проектируются и создаются с учетом мер безопасности. Вращающийся фрезер может нанести серьезную травму, поэтому крепление должно быть надежным, а зона обработки иметь защиту от попадания конечностей оператора.

Если кронштейн для ручного фрезера снабдить устройством изменения высоты, вы получите полупрофессиональное оборудование.

Есть и более сложные конструкции. Если установить надежный подвес для ручного фрезера, вы сможете выполнять сложную фигурную обработку, в том числе и по шаблонам.

Самодельные сверлильные станки. Есть удобные приспособления для дрели, которые превращают ручной инструмент в стационарное оборудование. Но такие стойки опять же стоят денег.

Подобные приспособления несложно сделать своими руками. Один из вариантов – использование направляющих для мебельных ящиков. В сверлильном станке, главная задача обеспечить прямолинейное движение патрона по оси вращения.

Самый простой станок представляет собой направляющее приспособление, а перемещение осуществляется без дополнительных рычагов.

Одной рукой станок прижимается к заготовке, а второй – дрель опускается по направляющим. Для работы с деревом, такие станки самоделки подходят. Для обработки толстого металла, понадобится более тяжелая техника.

Наши «кулибины», научились использовать в качестве механизма сверлильного станка рулевые рейки от «Жигулей». Можно использовать ручную дрель, если закрепить хомутовый зажим на точках крепления рулевых рычагов.

Если вам нужен по-настоящему мощный станок, придется использовать отдельный электромотор. За основу берется та самая рулевая рейка, только вместо хомута и ручной дрели монтируется станина с патроном, ременным приводом, и мощным двигателем. Силовую установку можно взять от старой стиральной машинки, или мощного вентилятора.

Основание станка должно быть массивным, чтобы тяжелый мотор не опрокинул конструкцию. Установив на патрон и электромотор шкивы нескольких диаметров, можно регулировать скорость вращения.

Важно! Меняя коэффициент передаточного числа шкивов, вы не только снижаете скорость. Одновременно увеличивается крутящий момент.

Пользуясь этим секретом, вы сможете использовать мощные сверла при наличии среднего мотора.

Кроме работы с прикладными инструментами, часто возникает необходимость выполнять механические работы при обслуживании автомобиля. При этом вовсе не обязательно закупать оборудование для автосервиса.

Самодельные приспособления для гаража

Пресс из гидравлического домкрата

Пожалуй, самый распространенный станок для гаража – это самодельный пресс. Вещь более чем необходимая. Есть типовая регламентная операция, за которую приходится платить автосервисам.

Запрессовка (извлечение) сайлентблоков. Процедура несложная, но требует усилия в сотни килограмм. Достаточно сварить из старого профиля рамку, и вы получаете мощный пресс с усилием, равным грузоподъемности домкрата.

Достаточно обзавестись кусочками труб разного диаметра (отлично подходят обоймы от подшипников), и профессиональный съемник для сайлентблоков готов.

Важно! Подобное оборудование может нанести травму. Приложенное усилие 2-10 тонн, незаметно «на глазок». Если криво поставленная деталь выскочит из рамки под давлением – беды не избежать.

Еще один несложный помощник – опора, или «фиксированный домкрат». Все автолюбители знают, что работать под автомобилем, когда он опирается на домкрат, опасно.

Поэтому следует подставлять опоры, предварительно подняв кузов домкратом. Чтобы не тратить средства на покупку, приспособление можно изготовить самостоятельно.

Необходима качественная труба квадратного сечения, и болты-шпильки прочностью не ниже 8,0. Иначе их срежет под весом автомобиля.

Съемник шаровых опор

Из куска трубы и обрезков стального листа, можно изготовить самодельный съемник шаровых опор. Вещь для гаража просто незаменимая.

А для правки сверл, отверток и ножей, можно изготовить самодельные заточные станки.

Просто берем небольшой электромотор (для точила мощность не нужна), подбираем подходящую станину, и крепим подручник. Опора должна обеспечивать доступ, как к радиальной, так и к торцевой части наждачного круга.

На подручник можно закрепить любой кондуктор для заточки. Для сверл и отверток – это направляющий желоб. Для ножей – плоскость с фиксируемым углом наклона.

Итог:
Для изготовления любого станка или приспособления, не понадобится много времени. Могут понадобиться аналогичные обрабатывающие станки. Их можно взять напрокат, или попросить у знакомых мастеров.

Приспособления и станки для домашней мастерской по дереву и металлу: чертежи, видео – metmaStanki.ru

Для работы по дому или в гараже необходимы профессиональные инструменты. Но в некоторых случаях целесообразнее сделать оборудование своими руками. За основу можно взять заводские модели, адаптированные для выполнения конкретного типа работ в мастерской.

Станки для обработки металлов

Ручной инструмент для обработки металлических изделий

Самыми востребованными являются станки и оборудование для обработки металлических изделий. Они применяются не только для изготовления и ремонта, но и во время обслуживания другого инструмента.

Помимо ручных приспособлений для комплектации ремонтной базы частного гаража или мастерской понадобятся мини-станки различных типов, сделанные своими руками. Речь идет не о профессиональном заводском оборудовании, а о его аналоге меньшей производительности. Однако несмотря на это она должна обладать оптимальным набором функций для осуществления всех типов работ.

Точильное оборудование

Самодельный точильный станок

Станком первой необходимости считается точильное оборудование. Оно предназначено для обработки металлических поверхностей — заточка, шлифовка, полировка.

Для его изготовления своими руками потребуется минимум инструментов и комплектующих. Конструкция состоит из силового агрегата (электродвигатель) и точильных камней. Оптимальным вариантом станка является наличие двухстороннего вала. Это позволит установить два точильных круга для различных типов обработки.

Комплектующие для изготовления мини-оборудования для гаража:

• электродвигатель мощностью от 0,8 до 1,5 кВт. Оптимальная частота оборотов — 800 об/мин;
• основание. Это может быть заводская станина или изготовленная самостоятельно. Важно чтобы она обеспечила устойчивость конструкции;
• блок крепления наждака. Заточные круги могут быть установлены на вал двигателя или в отдельном блоке.

Важно правильно подобрать виды наждака и другие приспособления. Для заточки инструментов, изготовленных из специальных сортов стали, чаще всего применяют корундовые или алмазные круги.

Для устойчивости самодельная конструкция должна иметь монтажные элементы, с помощью которых заточной станок будет крепиться на рабочий стол.

Фрезерный (сверлильный) станок по металлу

Фрезерный станок

Другой разновидностью работы является сверление отверстий на поверхности металлических изделий. Для выполнения потребуется фрезерный станок. За основу можно взять чертеж заводской модели, которую в дальнейшем адаптируют для изготовления своими руками в мастерской.

Так как приспособление будет выполнять ряд определенных функций — рекомендуется продумать компоновку инструмента. Чаще всего в качестве силового агрегата выбирают электродрель. Она устанавливается на съемный монтажный элемент и в случае надобности может быть оперативно демонтирована для выполнения других работ.

Рекомендации по изготовлению самодельного фрезерного станка своими руками:

• в качестве подъемного механизма можно использовать рулевую рейку. Согласно его размерам рассчитываются остальные компоненты оборудования;
• для увеличения функциональности делают координатный стол. После закрепления на нем детали он сможет смещаться относительно режущей части;
• дополнительно можно установить механизм углового фрезерного сверления.

Если потребуется сверление с помощью вышеописанного станка заготовок большой толщины — лучше всего использовать мощный электродвигатель вместо дрели. Тогда обязательно устанавливается блок передачи крутящего момента.

Некоторые производители предлагают фрезерный стол с опорной стойкой, специально предназначенные для монтажа дрели.

Самодельные станки по дереву

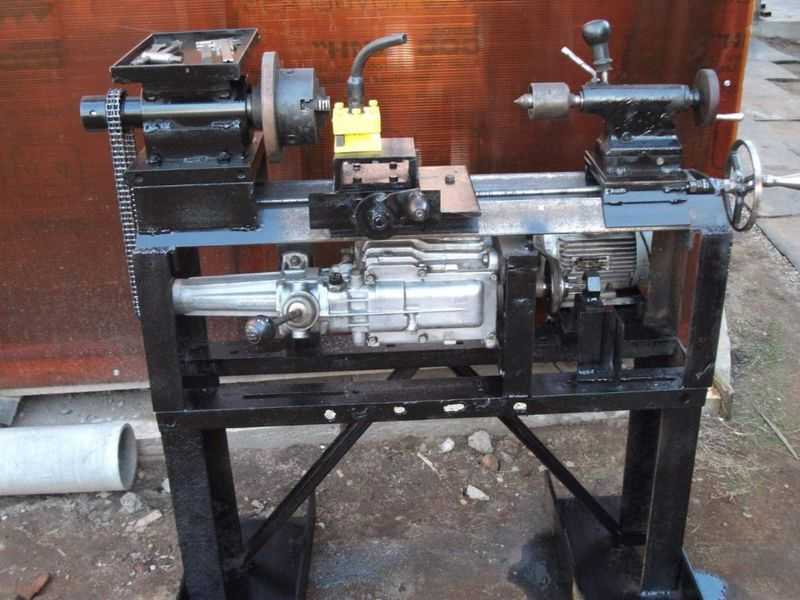

Самодельный токарный станок по дереву

Для работы по дереву необходимы три типа станков: отрезной, шлифовальный и токарный. При их наличии можно осуществлять все типы работ в домашних условиях. Однако следует учитывать конструктивные отличия, характерные для каждого типа оборудования.

Перед выбором оптимальной модели следует определиться с видом выполняемых работ. На параметры будущей конструкции оказывают влияние размеры заготовки, необходимая степень ее обработки, породы древесины. Оптимальным вариантом инструмента будет изготовление универсального инструмента своими руками исходя из выполненного анализа и габаритов места в мастерской.

Отрезные станки по дереву

Самодельные инструменты для металлообработки — HomemadeTools.

net , оправочный пресс, Arduino, сборка, автокузов, авиация, шило, ось, ленточная пила, брусок, база, аккумулятор, бортовой ролик, развальцовка, подшипник, ременный привод, ленточно-шлифовальный станок, ленточно-шлифовальный станок, шлифовальный станок, трубогиб, гибка, фаска, велосипед , черный оксид, кузнец, лезвие, воздуходувка, расточка, бурильный станок, домкрат для бутылок, открывалка для бутылок, коробка, тормоз, тормозная магистраль, пайка, протяжка, буфер, полировка, С-образный зажим, CAD, калькулятор, консервная дробилка, ролики ), литье, цемент, центровка, цепь, бензопила, фаска, шасси, шеви, долото, отрезная пила, патрон, круг, круговая резка, струбцина, очиститель, клипса, часы, ЧПУ, намотка катушки, цанга, шатун, контроллер, конверсия, копирование, медь, беспроводной, зенковка, коленчатый вал, обжимной инструмент, лом, отрезной круг, резак, резка, режущий инструмент, резак, цилиндр, обработка от ржавчины, снятие заусенцев, съемник вмятин, штамп, напильник, шлифовальный станок, штамп держатель, пуансон, углубление, разборка, диск, дисковый шлифовальный станок, разделитель, тележки, тележка, дверь, дюбель, плашки, тяга, инструмент для правки, дрель, сверло, сверлильный станок, сверление, кромочный искатель, кромочный ролик, обрезной станок, электрика, электроника, гравер, травление, травление, травильный карандаш, расширитель, экстрактор, изготовление, сельскохозяйственные инструменты, забор, крылья, напильник, подшивка, наполнитель, отделка, примерка, приспособление, фланец, развальцовка, летучий резак, маховик, кузница, ковка, рама, дол, шестерни, болгарка, шлифовка, проточка, гарда, направляющая, гильотинный инструмент, оружейное дело, ножовка, молоток, ручной инструмент, ручка, выносливый, термообработка, шестигранник, петля, прижим, держатель, удерживающий, отверстие, кольцевая пила, перенос отверстия, крюки, шланг, ступица, гидравлический, двутавр, ударник, домкрат, ювелирный, кондуктор, электролобзик, полотно электролобзика, ключ, шпоночный паз, нож, накатка, токарный станок, газонокосилка, разводка, поводок, рессора , шлифовальный станок, замок, стопорный, жалюзийный пресс, механообработка, магнит, лупа, киянка, оправка, маркировка, измерение, токарная обработка, металлообработка, микрометр, фреза, митра, модификация, пресс-формы, мотор, мотоцикл, крепление, мультитул, насечка, насечка , Масло, Оптический, духовой шкаф, картина, пантограф, Пикет-твистер, шестерня, Труба, трубогиб, Рифленый молоток, Плазма, пластина, Стол, покрытие, плоскогубцы, Пневматический, Полировщик, Полировка, Переносной, Позиционер, Молоток, источник питания , пресс, пропан, протектор, монтировка, съемник, шкив, Pullmax, насос, перфоратор, закалка, рейка, радиус, развертка, арматура, утилизация, перезарядка, снятие, ремонт, восстановление, кольцевой ролик, заклепка, каркас безопасности, ролик, прокатка мельница, роторный отрезной круг, поворотный стол, вращающийся инструмент, маршрутизатор, фрезерный стол, ржавчина, защита от ржавчины, удаление ржавчины, безопасность, мешок с песком, шлифовальный станок, шлифовальный блок, наждачная бумага, пила, козлы, шкала, скребок, удаление винтов, прокрутка, формовочный станок, заточка, ножницы, листовой металл, щит, цеховой пресс, термоусадочный/натяжной, термоусадочный, шлепанец, салазки, скользящий молоток, скользящий ролик, продольная пила, гнездо, шпиндель, точечная сварка, разбрасыватель, пружина, звездочка, угольник, опорная пластина, штамп, подставка, люнет, упор, хранение, прямой, ленточный дубликатор, шпилька, опора, поверхность, обжимной блок, переключатель, стол, настольная пила, задняя бабка, бак, конус, нарезка резьбы, шаблон, третья рука, резьбонарезной станок, наконечники, титан, инструмент, резцедержатель, инструментальный пост, подручник, горелка, трактор, трансмиссия, педальный молот, дерево, труба, трубогиб, труборез, трубный ролик, трубка, подворачивание, тумблер, токарная обработка, клиновой блок, вакуум, вентиль , тиски, приспособления для тисков, тиски-захваты, шайба, часовое дело, вес, сварщик, сварка, сварочный стол, колесо, лебедка, намотка, инструмент для зачистки проводов, верстак, верстак, ключ

Изготовление собственных металлообрабатывающих инструментов



Кто не хотел бы иметь в своем распоряжении целый цех металлообработки, полный инструментов? Способность формировать, сжимать, растягивать и превращать необработанную сталь в произведения искусства была работой мастеров на протяжении веков. Методы одни и те же, и хотя существует множество компаний, производящих специальные инструменты, даже домашний энтузиаст может изготовить инструменты, чтобы максимально использовать любой металл.

Последним полномасштабным проектом Стива стал обтекаемый педальный автомобиль, созданный по образцу старинного гоночного автомобиля. Весь проект был создан Стивом и командой Pro Metal Shop.

Мы посетили Стива Меркурио в Pro Metal Shop в Данвилле, штат Пенсильвания. Стив десятилетиями строил хот-роды и стрит-роды, используя множество различных дисциплин, таких как краска, стекловолокно и изготовление металла. В настоящее время он занимается в основном металлообработкой и проводит семинары в течение года и на различных мероприятиях, показывая другим, как они могут воплотить свои фантазии, связанные с металлом, в реальность.

Для нашего первого инструмента изготовление не требуется. Многим людям нравится использовать металл от старых приборов для панелей кузова и тому подобного.

Стив говорит: «Единственное, что можно использовать из старого холодильника, — это магниты от дверей». Эти вещи имеют множество применений. Они удерживают бумагу на панелях кузова, их можно использовать в качестве линейки, и вы можете вырабатывать кривые для рисования линии на панели. Сложите два или три вместе для определенной толщины!

Во время нашего визита мы заметили огромное количество техники, которую можно было бы найти в магазине, способной создать почти что угодно.

Существует два способа обработки металла: усадка и растяжение. То, как вы это сделаете, имеет значение! – Стив Меркурио, Pro Metal Shop

Наше внимание привлекло количество самодельных инструментов, разработанных Стивом. Эти универсальные инструменты выполняют широкий спектр очень элементарных инструментов, которые необходимы всем, кто хочет правильно обрабатывать металл. Мы спросили Стива о некоторых из них, почему он решил сделать их, а не купить, и, прежде всего, как он их сделал.

Стив признал, что почти любой необходимый инструмент доступен в Интернете и через поставщиков. Но он также напомнил нам, что оснащение полноценного магазина путем покупки всего может обойтись довольно дорого. Несмотря на то, что покупка надлежащего качественного инструмента имеет большую ценность, иногда его изготовление так же хорошо и вернет небольшую монету в ваш карман.

Вы можете быть очень «набиты баками» для этого. Если у вас есть пустой (убедитесь, что он пустой) газовый баллон, и вы не знаете, что с ним делать, вы можете изготовить ручку для крышки и основание (и, возможно, ручки) для баллона. Это отличная начальная форма для начала растягивания различных металлов в кривые.

Стив говорит: «Мне нравится что-то строить!» Что не удивляет никого, кто видел масштабы работы, проделанной в его мастерской. Тот факт, что ему нравится создавать даже инструменты, которые он использует, только подтверждает это. Создавая автомобили в течение стольких лет, он имел возможность узнать, каковы его потребности и как удовлетворить их, используя обычные предметы в его мастерской.

Теперь Стив провел несколько часов своего дня, показывая нам, как он это делал. Следите за новостями, и мы расскажем, как вы можете помочь пополнить свой магазин, не разорившись на кругленькую сумму.

Металлообработка 101

Стив показал нам, как изогнутая кромка может деформировать плоскую панель и как происходит усадка материала вокруг губ (особенно изгиб) поможет снять нагрузку на остальная часть панели.

Стив объясняет это довольно просто: «Есть два способа обработки металла: его сжатие и растяжение. То, как вы это сделаете, имеет значение!» Многие энтузиасты немного знают о металлообработке благодаря различным телепередачам и передачам. Они служат для того, чтобы заглянуть в творческий мир металлообработки и познакомить нас с некоторыми терминами и методами. Стив сообщает, что английское колесо, святой Грааль для многих мастеров по металлу, на самом деле называется «подъемной машиной», а всемирно известный бортовой валик, любимый любителями жалюзи, на самом деле называется «роторной машиной».

Этот инструмент настолько естественен, насколько это возможно! Стив взял несколько кусков местной твердой древесины и сделал несколько пазов разного размера в качестве формы для забивания металла. Он отшлифовал все до гладкости и хранит их под своим верстаком.

Использование любого инструмента для получения желаемого отклика зависит от знания того, как движется металл. Растяжение или сжатие области металла повлияет на всю панель, и знание того, как противостоять или предотвратить искажение в нежелательных областях, так же важно, как и наличие правильного инструмента. Стив некоторое время демонстрировал нам это явление, используя небольшой кусок листовой стали, который лежал у него в магазине.

Кроме того, как и при покраске автомобиля, некоторые из начальных этапов обработки металла могут быть довольно абразивными, но затем все становится все мельче и мельче, пока вы, в конце концов, не закончите полировку готового изделия.

Используя различные обычные предметы, Стив изобрел несколько очень полезных инструментов. Здесь он сделал простой, но эффективный молоток, которым пользуется в магазине.

Изготовление молотка

Посмотрим правде в глаза, вы в основном начинаете процесс, ударяя по предметам молотком! Но, по мере продвижения работы, следует начинать набивать металл более мелкой зернистостью. Вы когда-нибудь замечали, что отделочные молотки и тележки обычно довольно гладкие? Это потому, что отделка инструмента также переносится на материал, с которым он работает.

Стив использовал перила и маленькую бейсбольную биту из сувенирного магазина.

Итак, если у вас шероховатая поверхность на инструменте, по панели будет видно, что вы работаете. Это хорошо, когда вы вносите большие изменения, но по мере увеличения уровня детализации дефекты поверхности должны уменьшаться. Имея гладкую и даже полированную поверхность инструментов, которые вы используете, многие дефекты, появившиеся в результате использования более ранних инструментов, могут быть устранены еще до завершения работы.

Имея токарный станок, выточил укороченную ручку и просверлил в головке молотка отверстие для ручки.

С помощью некоторых самодельных инструментов, которые есть у Стива, он быстро приподнял край изогнутого листа металла, как если бы он был на отверстии колеса или нижней панели кузова. Он показал нам, как, обрабатывая металл вокруг края, он также создавал эффект консервирования на другой части панели.

Он отшлифовал дерево до желаемого состояния.

Благодаря усадке вокруг изогнутого и приподнятого участка металла силы уравнялись с обеих сторон приподнятого края, и панель снова стала плоской. Конечно, нужно еще понять, как различные материалы различной толщины будут реагировать на придание формы, но это помогло проиллюстрировать общий принцип формообразования металла.

Немного J-B Weld и вуаля! Теперь у него есть двусторонний молоток для обработки металла с разными радиусами на каждом конце.

Экономия денег и пополнение запасов инструментов или создание деталей, дополняющих их сборку.

Хотя Стив не создавал этот инструмент, он сделал его более универсальным. Он сделал ручку, чтобы держать этот старый термоусадочный/носилки, а не крепить его к подставке, чтобы он мог держать его на панели, все еще прикрепленной к транспортному средству, и обрабатывать металл. Это огромное преимущество при работе с панелями кузова автомобиля.

Конечно, это больше, чем молотки и несколько часов в выходные, но первый шаг — это попасть туда и запачкать руки. А для этого вам понадобятся некоторые инструменты. Благодаря Стиву из Pro Metal Shop мы узнали, что есть способ создать свой набор инструментов, сохраняя при этом с трудом заработанные деньги для других частей проекта.

Когда дело доходит до молотков, у Стива есть множество отбойных и ударных. Он сделал деревянные молотки из бейсбольных бит, а молотки — из старых листовых рессор F-250.
