⚠️ Реле напряжения 220 В для дома: принцип работы, обзор моделей

Нестабильное напряжение в сети – это проблема не только деревень и маленьких посёлков. Обилие разнообразной бытовой техники в квартирах зачастую приводит к перекосу фаз – устаревшие трансформаторные подстанции просто не справляются с нагрузкой. А значительное снижение напряжение, как и его скачок в момент отключения приборов с высокой потребляемой мощностью, может вывести из строя Вашу технику. Решением подобной проблемы может стать установка реле напряжения 220 В для дома, которое обеспечит защиту электроники при возникновении внештатной ситуации.

Реле контроля напряжения покажет напряжение в сети и отключит его подачу при превышении или занижении установленного предела

Содержание статьи

• 1 Реле напряжения – что это такое и для чего используется
• 2 Принцип работы реле напряжения и его устройство
• 3 Управление реле напряжения 220 В для дома и его дополнительные возможности
• 4 Разделение РН по видам, исходя из типа подключения и установки
  • 4. 1 Реле напряжения в розетку: обычный переходник, защищающий технику
  • 4.2 Как подключается реле напряжения в форме удлинителя
  • 4.3 Установка РКН на ДИН-рейке
• 5 Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств
  • 5.1 Однофазное реле контроля напряжения и области его использования
  • 5.2 Трёхфазное РКН: преимущества установки при напряжении 380 В
• 6 Критерии выбора реле контроля напряжения для квартиры или частного дома
• 7 Общие рекомендации по вопросу подключения реле напряжения
• 8 Популярные модели реле контроля напряжения: настройки, схемы монтажа
  • 8.1 Компания «Меандр» и её реле напряжения «УЗМ 51 М»
  • 8.2 Реле контроля напряжения «РН113» от «Новатек»
  • 8.3 Однофазное реле «ABB» и схема его подключения
  • 8.4 Реле напряжения «Legrand»: существует ли подобная продукция
  • 8.5 «Зубр» – реле напряжения родом из Донецка
• 9 Где приобрести реле контроля напряжения для дома
• 10 Подведём итог

Реле напряжения – что это такое и для чего используется

Проблемы, решаемые РН, не обязательно связаны с аварийным состоянием трансформаторов на подстанции и перегруженностью одной из фаз. Очень часто проблема заключается в халатности персонала, обслуживающего линии электропередач. Провисшие провода могут соприкоснуться при сильном порыве ветра. Наверняка, не стоит говорить о том, что будет при подаче фазы по нулевому проводу. В этом случае РН оперативно отключит подачу напряжения в квартиру или дом, а по прошествии некоторого времени снова попытается включить. Если проблема устранена, домашняя сеть будет работать в штатном режиме.

Такое напряжение можно назвать критическим – редкий бытовой прибор сможет его перенести

Также, по желанию владельца, устанавливаются ограничения подачи, а именно нижний и верхний предел, по достижении которых устройство будет срабатывать. Это защитит бытовую технику как от слишком низкого, так и от повышенного напряжения.

Принцип работы реле напряжения и его устройство

Разобравшись с вопросом для чего нужно реле напряжения, попробуем понять его принцип работы. На самом деле он не сложен. Автоматика РН определяет перепад и отключает подачу, на что уходит не более нескольких миллисекунд. Это обеспечивает полноценную защиту домашней электроники. Многие несведущие люди считают, что реле напряжения и тока — это то же самое, что и устройство защитного отключения (УЗО), однако это совершенно не так. УЗО никак не защитит приборы от скачка или падения напряжения, реагируя только на токовую утечку, подачу фазы по нулевому проводу или замыкание нуля на заземление.

Не стоит путать УЗО и РКН – это совершенно разные защитные устройства, их функции сильно отличаются

Важно! Если перепады в Вашей сети находятся в допустимом диапазоне, реле защиты от перенапряжения не будет срабатывать. В этом случае для выравнивания потребуется использование стабилизатора.

Управление реле напряжения 220 В для дома и его дополнительные возможности

При помощи кнопок на лицевой панели у пользователя есть возможность установки в памяти реле максимального напряжения (от 220 до 280 В), а также его минимального показателя (190-210 В). Однако, это не все настройки, доступные владельцу. Также устанавливается задержка подачи электроэнергии на домашнюю сеть (от 3 до 900 сек). Эта опция необходима при включении после аварийного срабатывания. Времени прибору должно хватить, чтобы «понять», безопасно ли подавать ток на приборы квартиры.

Ещё одной дополнительной функцией реле контроля напряжения является термозащита: если контакты при монтаже были слабо протянуты, возникает нагрев, способный испортить РН. В этом случае срабатывает термозащита, предназначенная для отсечки, и прибор отключается.

«RN-01-30» – подробные технические характеристики реле контроля напряжения

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

РКН, включаемый в розетку, также можно настроить под определённые параметры

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Реле-удлинитель предельно прост в подключении к домашней электрической сети

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Важно! При выборе варианта реле напряжения с установкой на ДИН-рейку внимательно отнеситесь к номинальной силе тока. Потребляемый приборами ток (общий показатель) не должен превышать номинальных значений, указанных на РКН. В зависимости от производителя реле напряжения и его модели этот показатель может быть равен 25 А, 32 А, 40 А, 50 А или 63 А.

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка

Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств

В городских квартирах, оборудованных газовыми плитами, напряжение в сети составляет 220 В. Исключением могут являться лишь жилые помещения, в которых установлены электроплиты. Однако для частных секторов подвод к дому напряжения 380 В является обычным делом. Разводка на 3 различных группы, каждая по 220 В, производится уже в распределительном шкафу. А если существуют разные вводы (одна или три фазы), должны производиться и РКН для того или иного ввода. Рассмотрим однофазные и трёхфазные устройства защиты более подробно.

Однофазное реле контроля напряжения и области его использования

Подобное РКН можно использовать как в однофазной, так и в трёхфазной системе электроснабжения, однако, во втором случае существуют некоторые нюансы установки. Дело в том, что при трёхфазной системе через подобное РН можно будет подключить лишь одну из групп, питающуюся от одной фазы. Таким образом, чтобы защитить все 3 группы потребуется установка трёх однофазных реле защиты, или одного трёхфазного, что значительно выгоднее по финансовым затратам.

Однофазное РКН можно использовать и в трёхфазных схемах

Трёхфазное РКН: преимущества установки при напряжении 380 В

Если в дом заходит питание 380 В и есть необходимость защиты всех трёх групп, которые будут от него запитаны, можно установить трёхфазное РКН. По цене оно выйдет дешевле, чем приобретение трёх однофазных устройств. Однако, и здесь есть минусы. При падении или скачке напряжения на одной из фаз, отключатся все три, что довольно неудобно. Если же необходима защита оборудования, работающего от сети 380 В, то единственно правильным решением будет установка трёхфазника.

Иногда однофазником не обойтись, тогда применяются реле на 3 фазы

Критерии выбора реле контроля напряжения для квартиры или частного дома

Основными критериями выбора подобного оборудования являются:

• возможность самостоятельной настройки рабочих диапазонов;
• наличие дополнительных функций в виде термозащиты;
• номинальный ток. При вычислении потребляемого тока не рассчитывайте на то, что все приборы одновременно не будут работать. Запас по этому показателю не помешает;
• обратите внимание на отзывы пользователей, уже установивших оборудование той или иной марки. Лучше рассматривать мнения людей на крупных ресурсах.

Реле не обязательно оборудуется вольтметром и экраном. Для некоторых моделей прибор для замера напряжения придётся покупать отдельно

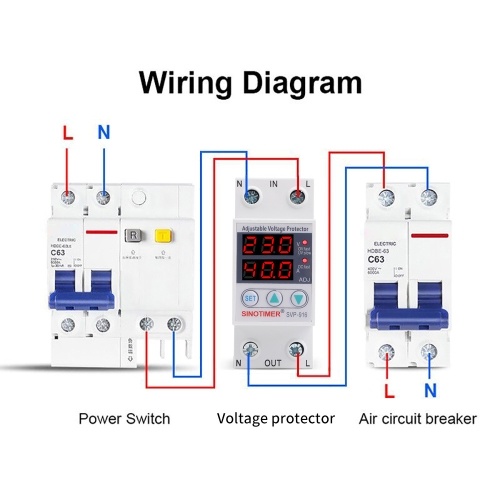

Общие рекомендации по вопросу подключения реле напряжения

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

• контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
• контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
• контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питания

Отзыв о «УЗМ 51 М»:

Подробнее на Отзовик: https://otzovik.com/review_5899834.html

Реле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113

Отзыв о «РН113»:

Подробнее на Отзовик: https://otzovik. com/review_5333583.html

Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»

Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

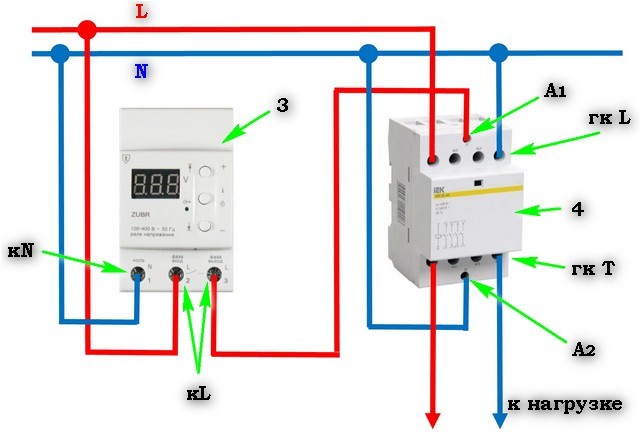

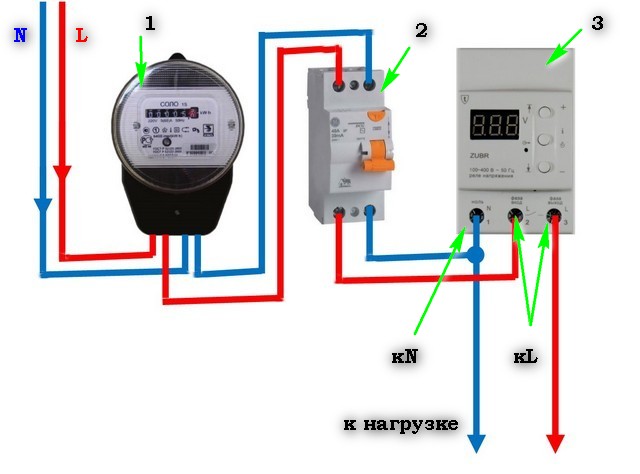

Схема подключения реле контроля напряжения «Зубр»

Отзыв о реле напряжения «Зубр»:

Подробнее на Отзовик: https://otzovik. com/review_722248.html

Реле напряжения Зубр

Где приобрести реле контроля напряжения для дома

Купить реле напряжения для дома 220 В можно в любом магазине, специализирующемся на продаже электротоваров и автоматики. В этом случае есть возможность проверки оборудования на месте. Однако, каждый хочет заплатить меньше. В этом случае можно купить реле напряжения для дома 220 В по более низкой цене, заказав товар через сеть интернет. Однако, в этом случае единственной гарантией качества будет рейтинг и известность интернет ресурса, предлагающего подобные услуги.

Средняя стоимость РКН для установки на ДИН-рейку от различных фирм-производителей по России может составить (цены указаны по состоянию на ноябрь 2018 года в рублях):

• «РН-113» – 1700;
• «Digitop VА-40» – 2500;
• «Ресанта АЗМ 2P 40А» – 800;
• «ZUBR D63t»–2900;
• «Easy9 1П+Н 40 АУЗМ Schneider Electric» – 2800.

На реле контроля напряжения «Ресанта АЗМ 2P 40А» также указаны контакты входа и выхода

Отметим, что цены могут отличаться в зависимости от региона продаж и количества посредников между производителем и покупателем.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.

Watch this video on YouTube



Обсудить2

Предыдущая

Инженерия💨 Тепловая электрическая пушка 220 В: качественный обогрев жилых помещений, гаража, склада

Следующая

Инженерия♻ Альтернативные источники энергии: время экономить

Защищаем дорогую электротехнику от скачков напряжения

март 24, 2022

В зданиях, подключенных к старым линиям электропередач, часто наблюдаются перепады напряжения. Это может грозить поломкой бытовой техники и пожарами. Для исключения этих рисков рекомендуется установка реле контроля напряжения. На рынке предлагаются модели, которые подключаются к распределительному щитку, генератору или в розетку. Альтернативой им служит стабилизатор. Рекомендации по поводу того, как выбрать устройство защиты, проверить его и произвести настройки, изложены в этой статье.

Зачем нужно контролировать напряжение?

Считается, что все электроприборы работают от сети с напряжением 220 В. Но на самом деле этот показатель может колебаться в сторону увеличения или снижения приблизительно на 10 единиц.

Внимание! Современные производители бытовой техники предусматривают возможность перепадов напряжения. Поэтому электроприборы способны работать в пределах от 170 до 265 В. Но срок их эксплуатации в таких условиях сокращается.

При резком скачке напряжения в квартирах, где установлены приборы защиты автоматического срабатывания, происходит перегорание предохранителей. При их отсутствии возможно два варианта событий.

В первом случае происходит сгорание предохранителей (при их наличии) в работающих электрических приборах, таких как телевизор, микроволновая печь, компьютер и т. п. При отсутствии этой детали техника может полностью выйти из строя. Не исключены риски ее возгорания, которые могут привести к возникновению пожара в доме или квартире.

При низком напряжении возможна поломка электроприборов, оснащенных компрессором. Это устройство не может запускаться и работать в таких условиях. Это влечет за собой перегрев электромотора, который при достижении критической температуры выходит из строя. Как правило, первыми страдают холодильник и кондиционер.

Чтобы избежать таких проблем, следует регулярно проверять сетевые показатели и при необходимости отключать или корректировать подачу тока. Для этого используются приборы автоматического срабатывания, такие как реле контроля или стабилизатор.

Причины проблем

Возникновение перепадов напряжения возможно под воздействием следующих факторов:

• замыкание фазы под нейтраль, которое может спровоцировать скачек сетевых показателей до 380 В;
• обрыв нуля при низкой нагрузке на сеть, в результате чего напряжение способно достичь своего пикового значения;
• перекос напряжения по фазам, что приводит к повреждению наиболее загруженной линии и снижению сетевых показателей до критического значения.

Наличие этих рисков объясняет, для чего нужно реле напряжения. Задача регулятора заключается в контроле сетевых показателей и своевременной блокировке поступления электроэнергии в дом или квартиру. Временные неудобства сохраняются до момента восстановления работоспособности сети.

При отсутствии в доме реле контроля или стабилизатора при перепадах напряжения в одних квартирах возможно падение сетевых показателей до 50–100 В, а в других — увеличение до 300–350 В.

Как работает реле напряжения?

Чтобы понять принцип работы регулятора, нужно хорошо ознакомиться с тем, что такое реле напряжения (РН).

Защитный прибор этого вида устанавливается в распределительный щиток в блок контроля нагрузки или подключается в розетку. Рабочие параметры определяются производителем, но и владелец вправе самостоятельно осуществить установку настроек.

Блок предназначается для непрерывного контроля сетевых показателей и регулировки работы электросети. Устройство периодически проверяет уровень напряжения.

В случае отклонения этого параметра от нормальных показателей регулятор подает сигнал на исполнительный модуль. Последний автоматически блокирует подачу тока, чем исключает риски поломки и возгорания электроприборов.

Реле контроля работает в циклическом режиме. Регулятор проверяет и фиксирует сетевые показатели по истечении определенных отрезков времени. При сохранении установленных отклонений устройство продолжает бездействовать.

Подача тока возобновляется после возврата напряжения к нормальным показателям. Реле подает исполнительному блоку соответствующий сигнал. Происходит автоматическое замыкание силового контакта. Подача электроэнергии возобновляется.

Внимание! Продолжительность циклов можно устанавливать самостоятельно или оставить заводские настройки.

В каких сферах оно используется?

Реле контроля напряжения предназначается для подключения к распределительному щитку или к розетке в домашних условиях.

При правильных настройках регулятор позволяет избежать финансовых затрат по причине поломки бытовой техники.

Реле контроля проверяет работу электросети и способно хорошо защищать электрические приборы как на одну фазу, так и трехфазные. Следовательно, регулятор может использоваться повсеместно, в т. ч. для монтажа к распределительному щитку на промышленных объектах, где требуется стабильная подача высокого напряжения.

Виды защитных реле контроля

Реле контроля принято разделять на несколько видов по типу нагрузки (однофазные, трехфазные) и по способу подключения (к розетке или к Din-рейке распределительного щитка).

По типу нагрузки

Все образцы регуляторов делятся на однофазные и трехфазные. Первые принято подключать к щитку или к розетке в частных домах и квартирах. Модели второго типа обеспечивают хорошую защиту оборудования, используемого в условиях промышленности.

Тем не менее трехфазные регуляторы можно подключать к щитку и в домашних условиях. Они используются в системах, осуществляющих контроль за полнофазностью и стабильностью напряжения в электросети.

Подбирать такие устройства для монтажа к распределительному щитку в жилом помещении можно в случаях, если квартира оборудована трехфазным вводом. Но устройство такого типа может сработать непредсказуемо. Например, при перекосе фаз, даже при сохранении допустимого значения напряжения возможно обесточивание всего многоэтажного здания.

Тип подключения

По типу подключения регуляторы делятся на несколько разновидностей:

• розетки-вилки;
• удлинители;
• под Din-рейку.

Для защиты 1–2 электроприборов в квартире рекомендуется выбирать модели первого типа. Устройство подключают не к щитку, а непосредственно к источнику питания (к розетке). Такие модели хорошо работают при силе тока 16 А.

Электричество блокируется специальным электромагнитным расщепителем, расположенным внутри регулятора. Управление и настройки производятся посредством кнопок и цифрового дисплея.

Удлинители хорошо справляются с защитой нескольких электроприборов малой мощности. Этому способствует наличие дополнительных розеток, в которые можно подключить несколько предметов бытовой техники.

Но при использовании двух и более мощных электроприборов выбирать такой регулятор не рекомендуется. В данных условиях он не способен обеспечить хорошую защиту.

Регулятор под Din-рейку подключают к распределительному щитку. Такие устройства контроля хорошо защищают от перепадов напряжения весь дом. Их расчетная мощность — 7 кВт. Для увеличения этого показателя можно подключить магнитный контактор.

Настройка реле

Чтобы регулятор хорошо работал и обеспечивал эффективную защиту используемых электроприборов, важно разобраться, как настроить реле напряжения. Предварительно следует проверить сетевые показатели.

Настройка реле напряжения зависит от следующих факторов:

1. Показатель напряжения в сети.
   Необходимо понимать, что эта величина не может постоянно равняться 220 В. Она варьируется в диапазоне от 190 до 240 В. Это нужно учитывать при установке верхних и нижних границ допустимой нагрузки. В противном случае у жильцов могут возникнуть неудобства, связанные с постоянным отключением подачи тока, в результате чего электроприборы не смогут работать стабильно.
2. Мощность бытовой техники. Некоторые электроприборы потребляют максимум энергии в первые секунды сразу после того, как их подключили к сети. Этот показатель является контрольной точкой, которую необходимо учесть, чтобы исключить блокировку подачи электроэнергии в результате срабатывания ложного сигнала.
3. Время суток. Верхнее допустимое значение напряжения рекомендуется выбирать с учетом того, что ночью работает малое количество электроприборов. Напряжение достигает показателя в пределах 230–240 В.

Настройки регулируемых устройств можно делать по трем показателям:

• нижний уровень допустимого напряжения;
• максимальная величина сетевых показателей;
• промежутки времени, по завершении которых система проверяет уровень напряжения и подключает повторную подачу электроэнергии.

Продолжительность циклов работы устройства рекомендуется выбирать в зависимости от используемой техники. Чтобы хорошо защитить приборы с компрессором, например, холодильник или кондиционер, следует настраивать время в пределах 2–5 минут. При использовании телевизора и компьютера достаточно 10–20 секунд.

Если правильно делать настройки, то система будет работать стабильно без неоправданных отключений электроэнергии и при этом хорошо защищать бытовую технику от опасных перепадов напряжения.

Тестирование реле напряжения

Чтобы хорошо защитить электроприборы от перепадов напряжения, необходимо правильно подобрать, подключить устройство к щитку или к розетке, установить настройки.

После проведения перечисленных действий следует произвести проверку, насколько эффективно работает прибор.

Для этого можно принять одну из мер:

• с помощью вольтметра проверить сетевые показатели в местах, где подключаются фазная и нулевая клеммы;
• обратиться к специалисту, который не только подключит, но и проверит устройство в соответствии со всеми техническими требованиями.

Внимание! Если по результатам тестирования выяснится, что прибор работает хорошо, рекомендуется оставить все без изменений. В противном случае необходимо проверить правильность его монтажа и регулировки.

Как выбрать защитное реле с учетом характеристик модели?

Чтобы сделать правильный выбор защитного устройства, необходимо учитывать несколько критериев:

1. Фазность. Для жилых помещений чаще всего выбирают однофазные модели. Устройство устанавливается на специальную DIN-рейку распределительного щита или подключается в розетку.
2. Мощность. Выбирать реле следует, исходя из номинала автоматических выключателей, установленных в доме, и объема потребления электроэнергии.
3. Скорость срабатывания. В современных устройствах этот показатель варьируется в пределах 0,02–0,05 секунды.
4. Диапазон настройки предельных уровней напряжения. От этого параметра зависит стабильность работы прибора.
5. Функция самостоятельной настройки индикатора напряжения при искажении данных на дисплее.
6. Наличие системы термозащиты, препятствующей перегреву прибора.

Лучшие модели 2022 года

Чтобы система защиты работала хорошо, рекомендуется выбирать устройства надежных проверенных производителей. В зависимости от того, где будет использоваться прибор (в Москве или в других регионах России), технические характеристики могут незначительно различаться.

Лучшие модели реле, которые часто выбирают покупатели:

• Volt Control PH-116;
• Volt Control PH-101M;
• V-protector Vp-10AS;
• ZUBR R116y;
• PH-260T;
• УЗМ-50Ц;
• УЗМ-51М.

Реле напряжения или стабилизатор — что лучше?

Главное затруднение потребителей электроэнергии заключается в решении вопроса, что лучше выбрать — реле или стабилизатор. Поэтому следует сначала узнать преимущества и недостатки каждого из этих устройств.

Главное отличие стабилизатора от реле заключается в принципе работы. Задачей последнего является отключение подачи электроэнергии при возникновении такой необходимости.

Стабилизатор предназначен для корректировки уровня напряжения. Если сделать это невозможно по причине достижения критического показателя нагрузки, устройство отключается и не выдает электричество на выходе.

Стабилизатор ставят на входе в сеть или подсоединяют к электроприбору. Возможность выбирать удобную схему монтажа предоставляет потребителю дополнительные удобства. Но нужно учитывать, что стабилизатор работает с задержкой. Устройство проверяет сетевые показатели и нормализует подачу тока через некоторое время.

Реле срабатывает быстрее, чем стабилизатор. Благодаря этому достигается более высокий уровень безопасности.

Внимание! Выбирать между реле и стабилизатором рекомендуется, основываясь на условиях и задачах использования системы защиты.

В устройствах обоих видов можно настроить предельно допустимые значения напряжения. Но нужно учитывать, что стоимость стабилизатора, как правило, выше цены реле.

Напряжение

В. Можно ли использовать реле на 220 В для переключения приборов на 110 В?

спросил 5 лет, 3 месяца назад

Изменено 5 лет, 3 месяца назад

Просмотрено 9к раз

\$\начало группы\$

Можно ли использовать реле 220 В для переключения питания 110 В? Если да, то в дополнение к этому вопросу изменяется ли номинальная сила тока (А) на реле, когда напряжение (В) составляет 110 В вместо 220 В?

Рискуя ответить на свой вопрос, я думаю, что любое напряжение ниже или равное 220 В можно переключать с помощью реле с номиналом 220 В. Надеюсь быть правым в этом, но я не уверен насчет силы тока. Я предполагаю, что вместо 220 В / 5 А это реле также может подойти для 110 В / 10 А, но я не уверен.

• напряжение
• реле

\$\конечная группа\$

5

\$\начало группы\$

Реле на 220 вольт можно использовать для включения 110 вольт. Однако номинальный контактный ток не увеличится. Контакты, рассчитанные на 5 ампер, не будут безопасно коммутировать больше этого, уж точно не 10 ампер. Контакты проводят ток, когда они замкнуты, поэтому напряжение не имеет значения, важны размер и материал контактов. Поэтому не превышайте номинальный контактный ток независимо от величины коммутируемого напряжения

\$\конечная группа\$

7

\$\начало группы\$

220 В (переменный ток), 5 А Реле означает, что вы можете безопасно переключать напряжение до 220 В через реле, а максимальный ток, протекающий через него, составляет 5 А. Номинальный ток остается прежним, даже если вы переключаете 110 В.

\$\конечная группа\$

2

\$\начало группы\$

Превышение номинального напряжения может привести к пробою изоляции, а превышение напряжения (в течение достаточно длительного времени) приведет к перегреву проводников. Более низкое напряжение, но более высокая сила тока означает ту же мощность, но рассеиваемая мощность может быть больше (требуется эксперимент), следовательно, существует риск перегрева.

Если это профессиональная работа, вы, вероятно, нарушите код из-за превышения допустимого значения Amp, и вы будете привлечены к ответственности, если произойдет что-то плохое (например, пожар). Если это лабораторная установка, протестируйте перед использованием, она может сработать.

Номинальные характеристики реле указаны для максимального напряжения и силы тока, допускается использование более низких значений напряжения и силы тока.

\$\конечная группа\$

2

\$\начало группы\$

92р. Никакого упоминания об v. Амперы есть усилители, независимо от того, какое напряжение их толкает. Так что нет, это тот же рейтинг 5А.

\$\конечная группа\$

4

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Часто задаваемые вопросы о трансформаторе преобразователя напряжения – Трансформаторы преобразователя напряжения

1. Как найти правильный преобразователь напряжения?
2. Что означает преобразователь/трансформатор напряжения?
3. Что означает термин «повышающий/понижающий трансформатор»?
4. Как определить, какой мощности трансформатор напряжения мне нужен?
5. Будут ли мои зарубежные приборы работать в США и наоборот?
6. Могу ли я одновременно использовать несколько приборов на одном преобразователе/трансформаторе напряжения?
7. В чем разница между адаптером переменного/постоянного тока?
8. Имеет ли значение форма вилки при использовании моих электроприборов и преобразователя/трансформатора напряжения за границей?
9. Какой конвертер мне нужен для телевизора или монитора?
10. Могу ли я подключить сушильную машину American 220 вольт к трансформатору?
11. В чем разница между преобразователем напряжения и регулятором напряжения?
12. На фото трансформаторы переменного тока с европейской вилкой, но я хочу использовать их в Америке
13. У меня есть продукт с вилкой для Великобритании. Могу ли я подключить его к модели с питанием от сети переменного тока?
14. Преобразовывают ли преобразователи напряжения цикл (Гц)?
15. Как выбрать правильный трансформатор?
16. Как рассчитать мощность прибора?
17. В чем разница между сервоприводом и релейным регулятором напряжения?

1)         Как подобрать нужный преобразователь напряжения?   Чтобы выбрать правильный преобразователь напряжения для вашего устройства, сначала найдите информацию о напряжении (110 или 220 В переменного тока) и номинальной мощности (Вт или Ампер) на задней или нижней части устройства или в инструкции к устройству. Если ватты не отображаются, а отображаются только AMPS, умножьте вольты (входной переменный ток) на ампер, чтобы найти ватты. Например,  Вольт (вход переменного тока) x Ампер (сила тока) = Вт (мощность) 110 В x 0,5 А = 55 Вт Примечание: преобразователи напряжения или трансформаторы не изменяют циклы (50 Гц или 60 Гц) 2)          Что означает преобразователь/трансформатор напряжения? Преобразователи/трансформаторы напряжения используются для преобразования электроэнергии. Северная Америка и некоторые другие страны работают от 110 В/120 В переменного тока 60 Гц, в то время как в большинстве других стран используется 220/240 В переменного тока 50 Гц. Трансформаторы напряжения преобразуют мощность в другое напряжение, поэтому ваше оборудование может питаться в разных странах без повреждений. 3)          Что означает термин «повышающий/понижающий трансформатор»? Повышающие/понижающие трансформаторы используются для преобразования электроэнергии 220/240 В переменного тока в 110/120 В переменного тока (понижающий) или 110/120 В переменного тока в 220/240 В переменного тока (повышающий). Трансформаторы этого типа заземлены и имеют встроенные предохранители, что обеспечивает защиту от поражения электрическим током и повреждений. 4)          Как определить, какой мощности трансформатор напряжения мне нужен? Вам необходимо проверить, сколько ватт потребляет ваш прибор (вы можете найти эту информацию на этикетке на нижней или задней панели вашего устройства или в руководстве). Если вы не можете найти эту информацию, вы можете попытаться найти информацию о силе тока (AMPS) вашего устройства и умножить ее на входное напряжение (110 В или 220 В), чтобы получить общую мощность. Вольт x Ампер = Ватт (т.е. 110В x 0,5А = 55Вт). Пожалуйста, следите за тем, чтобы не запускать какие-либо устройства с более высокой мощностью, чем мощность трансформатора напряжения. Это может повредить как ваш прибор, так и трансформатор! Мощные трансформаторы/преобразователи могут непрерывно использоваться при мощности 17–80 % от их мощности. 5)          Будут ли мои зарубежные приборы работать в США и наоборот? Да, если вы приобретете один из наших трансформаторов/преобразователей напряжения. Подумайте о покупке трансформатора большей мощности, чем номинальная мощность вашего прибора. Пожалуйста, обратитесь к вопросу выше, чтобы выяснить, какой тип преобразователя вам нужен. Пожалуйста, помните, что трансформаторы не преобразуют циклы! Некоторые чувствительные к циклам бытовые приборы (например, микроволновые печи, стереофонические проигрыватели и аналоговые часы) могут работать неправильно. Однако на большинство современного электронного оборудования разница в циклах не влияет (компьютеры, принтеры, мини-системы)9.0005 6)          Могу ли я использовать несколько устройств одновременно на одном преобразователе/трансформаторе напряжения? Да, если общая мощность всех ваших приборов не превышает мощность вашего трансформатора/преобразователя. Попробуйте настроить трансформатор на работу на 80% мощности, чтобы не повредить приборы из-за скачков напряжения. 7)         В чем разница между адаптером переменного/постоянного тока? В большинстве стран используется переменный ток (AC). DC означает постоянный ток. Все электроприборы и трансформаторы напряжения работают только от сети переменного тока. 8)          Имеет ли значение форма вилки при использовании моих приборов и преобразователя/трансформатора напряжения за границей? Не существует международных стандартов для конфигурации вилки. Вилки, формы вилок, электрические розетки отличаются от страны к стране. По этой причине вам необходимо приобрести штепсельный адаптер, чтобы подключить прибор к чужой электрической розетке. Вам по-прежнему нужен преобразователь напряжения, иначе вы можете повредить устройство или вызвать пожар!

9)          Какой конвертер мне нужен для телевизора или монитора? Для подключения телевизора к преобразователю необходимо выбрать преобразователь большей мощности, чем ваш телевизор, так как при включении он создает всплеск. Мы рекомендуем AC-800 для любого телевизора или монитора. 10)        Можно ли подключить сушильную машину American 220 Вольт к трансформатору? Нет, вы не можете подключить сушильную машину American на 220 вольт к трансформатору. Трансформаторы напряжения предназначены для преобразования однофазного напряжения 110 или 220 вольт. Американская сеть 220 вольт состоит из 2 фаз по 110 вольт, а европейская 220 вольт состоит из 1 фазы по 220 вольт. 11)        В чем разница между преобразователем напряжения и регулятором напряжения? Регулятор напряжения работает как преобразователь напряжения, а также как стабилизатор напряжения. Стабилизатор напряжения стабилизирует электричество до фиксированного тока. Эта единица обычно используется в странах, где валюта напряжения нестабильна. Регулятор напряжения стабилизирует колебания напряжения от 75В-130В до 110В (+- 4%). Регулятор напряжения стабилизирует колебания напряжения между 180–260 В и 220 В (+- 4%) 12)        У трансформаторов переменного тока на картинке европейская вилка, но я хочу использовать их в Америке…  Трансформаторы модели переменного тока поставляются с переходником для штепсельной вилки с европейского на американский. Дополнительные типы штепсельных адаптеров вы можете найти на нашем сайте. 13)        У меня есть продукт с вилкой для Великобритании, могу ли я подключить его к модели с питанием от сети переменного тока? Для подключения вилки к преобразователю напряжения необходимо приобрести соответствующий переходник для вилки. Затем подключите вилку к адаптеру и подключите адаптер к выходному напряжению преобразователя.

14)        Преобразовывают ли преобразователи напряжения цикл (Гц)? Все преобразователи напряжения преобразуют только напряжение, а не цикл, однако большинство бытовых приборов и электроники будут работать с ними должным образом. Североамериканское электричество 110-120 Вольт вырабатывается с частотой 60 Гц. (Циклы) Переменный ток. Большая часть зарубежной электроэнергии 220-240 Вольт вырабатывается на частоте 50 Гц. (Циклы) Переменный ток. Эта разница в циклах может привести к тому, что двигатель будет работать на частоте 60 Гц. Североамериканский прибор работает немного медленнее при использовании на частоте 50 Гц. зарубежное электричество. Эта разница в циклах также приведет к тому, что аналоговые часы и схемы синхронизации, использующие переменный ток в качестве базы синхронизации, будут отображать неправильное время. Разница в циклах не влияет на большинство современного электронного оборудования, включая зарядные устройства, компьютеры, принтеры, стереосистемы, магнитофоны и проигрыватели компакт-дисков, видеомагнитофоны/DVD-проигрыватели и т. д. 15)        Как правильно выбрать трансформатор? На задней панели вашего устройства вы сможете найти этикетку с описанием его технических характеристик, включая мощность (Вт) или силу тока (А) устройства. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
