Схема и монтаж электропроводки в деревянном доме

Для составления схемы электропроводки в доме необходимо четко определить место размещения розеток, ввода питающего кабеля к распределительному щиту, место установки выключателей, автоматов и основных энергопотребителей.

План расположения оконечных устройств

Для освещения и питания техники бытового назначения достаточно воздушного отвода от линии электропередач, в случае, когда планируется использовать различные станки, электроотопление, бойлеры или насосную станцию — необходимо согласовать нагрузки с Энергосбытом. Для розеток используется кабель ВВГ 3х2,5, для освещения ВВГ 3х1.5.

Рис. 1. Пример типовой электрической проводки в деревянном доме (план расположения оконечных устройств)

Рисуем на общем плане для каждой групповой линии свою схему. Начнем с отметки на плане линии ввода в помещение, нанесем на план все розетки, светильники, выключатели, электрический звонок и кнопка к нему.

Далее определим, к какой из электрических линий принадлежит то или иное электрическое устройство. Обозначим полученную информацию на своем плане. Схема проводки в деревянном доме также должна содержать информацию об устройстве заземления и молниезащиты.

Правила прокладки и монтажа электропроводки

Выяснив, к каким проводам подключены контакты ваших розеток и выключателей, обозначьте полученную вами информацию на своем плане. В результате у вас получится простейшая принципиальная схема электропроводки (рис. 2).

Рис. 2. Электропроводка в деревянном доме:

Правила прокладки и монтажа описаны в ПУЭ (Правила устройства электроустановок), с которыми обязательно надо ознакомиться перед началом работ. Согласно ПУЭ, он ввод электричества в деревянный дом быть выполнен при помощи провода с сечением не менее 16 квадратных миллиметров.

Для выполнения ввода в дом хорошо подходит СИП (самонесущий изолированный провод), приобретающий в настоящее время все большее распространение. Однако ПУЭ запрещают использовать алюминиевый провод для электрического ввода в деревянный дом, поэтому следует осуществить переход с алюминия на медь.

Монтаж электропроводки в деревянном доме

Такие работы согласно пункту 7 постановления правительства РФ № 938 от 12.08.1998 года «О государственном энергетическом надзоре в РФ» можно проводить только по разработанному и согласованному проекту электроснабжения, который необходимо перерабатывать в случае увеличения мощности потребителей или изменения планировки квартиры, капитального ремонта стен. Монтаж электропроводки в деревянном доме может выполняться как скрытым, так и открытым способом. Скрытую проводку прокладывают или до начала работ по заштукатуриванию стен или штробят стены после чистовой отделки, что приводит к удорожанию монтажа электропроводки. Некоторые хотят, чтобы проводка была доступна для обслуживания, и заказывают монтаж электропроводки в кабельном канале (коробе).

Такой монтаж можно осуществить после отделочных работ, но следует заранее сделать небольшую шахту для прокладки проводов между этажами.

Другие не желают наблюдать короба на стенах и хотят, чтобы электропроводка была внутри них. При таком варианте монтаж электропроводки осуществляется перед обивкой стен вагонкой и устройством полов. Электропроводка в деревянном доме, должна быть надежно защищена от возгорания. Все провода при внутренней прокладке кабеля должны быть в металлической оболочке (как правило, используют металлорукав). Обратите внимание, что материалы должны быть сертифицированы.

Видео монтажа электропроводки

Читаем дальше — узнаём больше!

Оценка: 2.6 из 5
Голосов: 166

26 Правил электроснабжения и электропроводки деревянного дома. часть2, правила 8-13



От автора

Читайте другие части статьи

8. Устанавливайте вводные и вводно–распределительные устройства, распределительные шкафы которые специально изготовлены и рекомендованные для деревянного дома

Вводное устройство(ВУ), вводно-распределительное устройство(ВРУ), распределительные шкафы с автоматами защиты для деревянного дома должны быть металлическими. При повышенной влажности в доме степень защиты для распределительных шкафов должна быть не ниже IP44.

9. Устанавливайте электрический счетчик в разумном месте, но подберите электросчетчик именно для вашей системы электроснабжения

По последним постановлениям энергоснабжающие организации требуют установку электрических счетчиков на улице, для свободного контроля за потреблением электроэнергии. На мой взгляд, это спорное требование и не в одном общероссийском нормативном документе не отражается. Единственное, что должна сделать энергоснабжающая организация, это опломбировать электросчетчик и автомат защиты, если он установлен до электросчетчика.

Если вы все-таки устанавливаете электросчетчик на улице, монтируйте его в боксе с окошком и степенью защиты IP55.

10.Сделайте электропроводку в деревянном доме трёхпроводной, с третьим защитным проводом PE

Основное электропитание частных домов осуществляется со схемой заземления TN-C-S. Это означает. что в трансформаторной подстанции нейтральная точка питающего трансформатора, которая и является точкой подсоединения нейтрального провода ВЛ (высоковольтной линии), «глухо» заземлена. «Глухо» заземлена это значит, подсоединена к контуру заземления подстанции и имеет нулевой электрический потенциал по отношению к земле.

Чтобы сделать электропроводку в доме с защитным проводом PE, который называют «земля», нужно во вводном устройстве на столбе или в вводно-распределительном устройстве в доме (на улице) разделить нейтральный (нулевой) провод от ВЛ на нулевой провод(N) и защитный провод PE. Разделение осуществляется на главной заземляющей шине (ГЗШ).

11.Заранее выберите способ электропроводки своего деревянного дома

Для деревянного дома приемлемы два вида электропроводки: открытая и скрытая. Открытая проводка разрешена в пластиковых кабель-каналах, пластиковых трубах и гофре не распространяющих горение, проводами на роликах и крайнем случае открытым кабелем с тройной изоляцией.

Скрытая электропроводка, по нормативным документам, разрешена только в металлических трубах с возможностью замены, иначе говоря, перетяжки проводов или кабелей. Для перетяжки углы поворотов труб должны быть 90°,120°, 135°.

Различные виды электропроводки в деревянном доме

12.Помните об особенностях и сложностях скрытой электропроводки в деревянном доме

Согласно нормативным документам скрытая электропроводка в деревянном доме должна быть выполнена в металлических трубах или металлических коробах, а разветвления (распайки) кабелей осуществлены в металлических распаянных коробках. При этом должен быть осуществлен свободный доступ к распаячным коробкам в любое время, то есть нельзя «наглухо» зашивать распаячные коробки в стены и пол. Нужно устраивать специальные электротехнические лючки (ПУЭ 7.1.38).

Толщина стен труб для проводки для регламентируется только при прокладке в них проводов, а не кабелей. Для проводов сечением 2,5 мм² толщина стен труб может быть любой, поэтому можно использовать медные тонкостенные трубы. Для медных проводов сечением 4 мм² толщина стен должна быть 2,8 мм, для проводов сечением 6-10 мм2 толщина стенок – 3,2 мм, для проводов 16 мм

2 – толщина стенок 3,5 мм.

Повторюсь. Толщина металлических труб регламентируется только при прокладке в них изолированных проводов, а не кабелей с двойной или тройной изоляцией.

Категоричный пункт правил о скрытой проводки в стальных трубах (ПУЭ 7.1.38), по-моему, устарел. При соблюдении и выполнении определенных условий вполне возможно сделать скрытую проводку в деревянном доме класса C4 (легко возгораемый) менее затратными и трудоемкими средствами, по сравнению с металлическими трубами.

13.Используйте пожаробезопасные электрические кабели для электропроводки деревянного дома

Электропроводку в деревянном доме нужно делать электрическими кабелями с двойной изоляцией (ВВГ) или тройной изоляцией (NYM), с изоляцией, не распространяющей горение (нг-в маркировке кабеля).

Например, силовой кабель ВВГнг. Также неплохо использовать кабель с изоляцией, у которой понижены дымо и газовыделение при горении. Например, силовой кабель ВВГнг-LS.

Другие статьи раздела: Электропроводка дома



Пошаговая инструкция проведения электропроводки в деревянном доме своими руками

Электрическая прокладка проводки в деревянном доме своими руками трудоемкая и достаточно сложная работа, которая требует мастерства и солидных теоретических знаний. Идеальным решением будет зарезервировать место под электрические кабели еще на этапе закладки фундамента, тогда действительно есть возможность соблюсти все правила, сделать эффективную и безопасную сеть. А вот если дом уже построен и нет возможности продумать все заранее, то лучше обратится к специалистам и у них узнать, как сделать разводку электропроводки в доме своими руками. Компания «Электромонтаж ПРО» имеет богатый опыт в работах связанных с электричеством.

Следовательно, мы можем помочь вам в составлении схемы проводки в деревянном доме своими руками. Звоните: +7 499 955-56-52.

Схемы проведения проводки в доме своими руками

Своими руками в частном деревянном доме можно осуществить монтаж электропроводки несколькими способами:

1. скрытый монтаж;
2. открытый в гофрированных трубах;
3. открытый в кабель-каналах;
4. проводка открытым кабелем;

Остановимся подробнее на каждом из них, дабы разобраться в деталях того, как сделать проводку в каркасном доме своими руками.

Скрытая проводка стальными трубами в деревянном доме своими руками

Данный способ при монтаже проводки своими руками в частном доме является самым надежным. Главным его отличием является помещение проводов в металлические трубы (в основном они выполнены из стали). Последние убираются под обшивку, тем самым их становится не видно. Далее начинается работа по установке щитка, коробок для розеток или выключателей и т. п. После чего следует позаботиться о заземлении, и лишь затем затянуть кабель в трубы и запаять концы. И уже в последнюю очередь осуществляется разделка проводов и проверка системы.

Основные требования к скрытой проводке стальными трубами:

• изнутри все трубы должны быть покрашены или оцинкованы;
• проводке не должно быть тесно — оптимально, чтобы свободное от кабеля место составляло больше 50%;
• труба монтируется под небольшим углом к плоскости пола;
• соединение стыков проводится с уплотнением — на практике используются специальные пластиковые заглушки.

Если какие-то моменты остались непонятны, то всегда можно посмотреть видео о проводке электричества в дом своими руками или позвонить по телефону +7 495 240-91-98.

Открытая проводка гофрированными трубами в частном деревянном доме своими руками

Если эстетический вид помещения не играет решающей роли или стены настолько неровные, что другие способы монтажа исключены, можно сделать своими руками открытую проводку в деревянном доме гофрированными трубами. Производятся они из негорючего пластика и специальными стяжками (клипсами) крепятся вдоль стены.

Во-первых, обязательно сделайте точный расчет перед началом работ с электропроводкой в частном доме своими руками. Во-вторых, наметьте места крепления труб к стенам (потолку) и проделайте необходимые отверстия. В-третьих, нарезку труб и кабеля осуществляйте с запасом в 10 см. В-четвертых, проложите трубы и кабель, а затем закрепите их скобами. В-пятых, завершите все работы коммутацией проводов, установкой выключателей и розеток, проверкой смонтированной системы и подключением электроприборов.

Открытый монтаж электропроводки в деревянном доме своими руками: проводка в кабель-каналах

Пожалуй, этот способ провести электропроводку в каркасном загородном доме своими руками можно назвать самым популярным и, к тому же, недорогим — по наблюдению специалистов «Электромонтаж ПРО». В нем провода помещаются в специальные узкие коробки. У них достаточно эстетичный вид, они легко монтируются вдоль любой стены, например оштукатуренной или деревянной. К плюсам данного способа относят аккуратный внешний вид помещения и относительную дешевизну материалов. Кроме того, заменить поврежденный участок не составит труда, ведь все на виду.

Основные этапы прокладки проводов в кабель-каналах:

1. составление подробной схемы электропроводки в частном загородном доме своими руками, закупка материалов;
2. монтаж нижней части коробки, которая служит негорючей прокладкой между проводом и стеной;
3. закладка проводов;
4. монтаж верхней части канала, закрывающей провод;
5. проверка системы, подключение электроприборов.

Как провести своими руками проводку в доме открытым кабелем?

При соблюдении определенных норм возможна электрификация дома открытым кабелем. Принцип прокладки такой же, как у остальных видов открытого монтажа, однако требования к материалам более жесткие. Именно поэтому перед тем как приступить к составлению схемы проводки в квартире своими руками, обратите особое внимание на эти требования. Сам электрокабель должен быть достаточно толстый, прочный, с хорошей изоляцией, под него делается специальная негорючая прокладка, которая исключит непосредственное соприкосновение кабеля с потолком и стенами. По правилам он должен находиться не менее чем в 1 см от стены, поэтому электрокабель обычно крепят на изолирующих фарфоровых роликах. Этот вид монтажа также используется при проводке в гараже своими руками, о чем свидетельствуют схемы.

Инструкция о том, как провести проводку в доме своими руками на видео

Для вашего удобства компания «Электромонтаж ПРО» предлагает посмотреть пошаговую инструкцию, как провести проводку электричества в доме своими руками на видео.

Сравнение типов проводки в частном доме при монтаже своими руками

Давайте сравним два основных способа прокладки электрики (наглядно это можно будет увидеть в видео о том, как провести проводку в доме своими руками).

1. Скрытый тип с соблюдением всех необходимых мер предосторожности обходится дороже, но считается более надежным.
2. Открытый способ менее трудоемкий, однако приходится прилагать усилия, чтобы придать эстетический вид помещению.
3. При необходимости заменить часть проводки скрытый способ монтажа вызовет значительные затруднения.

Хозяин, бюджет которого не ограничен, возможно, выберет скрытый монтаж, тщательно распланировав прокладку электросети еще на этапе постройки дома. Но чаще всего домовладелец сталкивается с ситуацией, когда времени на благоустройство не очень много, а дом уже построен. Тогда выход один — открытая проводка. Но помните, что независимо от способа, делать электропроводку в деревянном доме своими руками лучше пошагово. Это поможет вам не столкнуться с еще более серьезными проблемами в будущем.

Почему не стоит проводить электрическую проводку в деревянном доме своими руками?

Из-за неправильного монтажа, превышения нагрузки в сети, некачественных материалов, повреждения изоляции, происходят короткие замыкания. Дерево легко воспламеняется, деревянная пыль иногда забивается в каналы, дом может дать усадку, и провода будут деформированы. Отсюда следует, что заниматься прокладкой проводки в деревянном доме своими руками — это огромный риск и лучше вызвать специалистов. Электрики компании «Электромонтаж ПРО» имеют необходимую квалификацию и отвечают за качество выполненных работ. Для их вызова на дом звоните: +7 499 955-56-52.

Вы все еще хотите самостоятельно заняться проводкой, после того как узнали все нюансы работы? Тогда не будем вас задерживать и напоминаем об изучении заранее схем и видео об электропроводке в частном дачном доме своими руками. Будьте аккуратны и внимательны!

Монтаж проводки электрики в деревянном доме в Москве

Частные мастера качественно произведут монтажные работы внутри помещения, стоимость проводки электричества в деревянном доме будет доступной. При проектировании электроснабжения для оцилиндрованного здания выполняется точный расчет материалов для прокладки кабелей. Специалистами подбирается долговечный распределительный щит с учетом способа электроразводки (открытый, закрытый).

Представители компаний, зарегистрированных на Юду, качественно сделают проводку в бревенчатом, каркасном или рубленом частном доме. График монтажа электропроводки мастера обсудят с вами заранее.

Сколько стоят услуги опытных специалистов

Компаниями и частными мастерами, предлагающими свои услуги на Юду, производится недорогая проводка электрики в деревянном доме, цена на работу зависит от:

• площади дома из калиброванного декоративного бруса
• количества источников света (наружные и в здании)
• типа монтажа проводки (внешний, внутренний)
• количества подключений (мастера смогут развести от нескольких до одной точки)
• м2 кабель-канала (отдается предпочтение проводке 4х5)
• сроков, данных на ввод в дом
• количества подключаемых розеток и других приборов

В профиле исполнителя Юду указаны ориентировочные расценки на электроразводку. Перед тем как провести проводку, электрики выполнят расчет сметы. В данной документации будет указано необходимое количество щитков, счетчиков, выключателей, изоляции и других материалов.

Специалистами выполняется комплексная проводка электричества в деревянном доме, стоимость включается в себя:

• выезд для замеров и диагностики системы электричества деревянного дома
• составление проектной документации (разработка схемы подключения счетчиков, щитков, выключателей и других приборов)
• подготовительные работы
• монтаж внутренней и уличной системы электричества (перед началом подключения закупается столько метров кабеля, сколько потребуется при разводке)

На Юду стоимость монтажа электропроводки в деревянном доме обсуждается индивидуально. Если вы желаете указать свою цену на проектирование и электромонтаж проводки, напишите приемлемую стоимость при заполнении заявки.

Частные электрики и представители компаний, зарегистрированные на Юду, предлагают конкурентоспособные расценки на замену уличной и внутренней проводки в деревянных зданиях.

Специалисты по доступной цене смогут не только проложить новую электропроводку, но и:

• подключить дачу, облицованную декоративным срубом к столбу 220 вольт
• составить дополнительную схему для электроснабжения пристроек
• провести ретро-электропроводку
• поменять стабилизатор
• выполнить установку или замену бра, светильников, розеток с мощностью 220 вольт

Если необходимо выполнить изоляцию или поменять старые выключатели в пристройке рядом с дачей, укажите об этом при заполнении заявки. От предоставления дополнительных услуг зависит итоговая цена на электромонтаж.

Почему стоит заказать услуги исполнителей Юду

При проектировании мастера учтут дизайн деревянного дома и выберут тот способ установки проводки, который будет гармонично вписываться в интерьер.

Заказать услуги представителей компаний и частных мастеров, зарегистрированных на Юду, вы сможете в онлайн-режиме. При заполнении заявки укажите:

• время, когда электрики должны приехать и проложить электропроводку
• приемлемую цену на электромонтаж
• сколько источников света будет в деревянном доме
• требуется ли подключение столба к дому

Чтобы заказать услуги электриков, которые смогут развести электропроводку, воспользуйтесь специальным приложением для смартфонов или заполните заявку на сайте Юду.

Преимущества заказа услуг у исполнителей Юду:

• выполнение профессиональной разводки в домах с различной площадью (закупается столько метров электропроводки, сколько необходимо для качественного монтажа)
• расчет сметы осуществляется перед началом работы
• услуги предоставляются в указанное вами время
• ремонтные работы производятся с учетом всех требований техники безопасности
• при подключении домов используются долговечные материалы и современное оборудование

Исполнители Юду профессионально произведут подключение стабилизатора, генератора, счетчиков и систем уравнивания потенциалов.

На что обратить внимание при заказе услуг

Разводкой электричества должны заниматься высококвалифицированные специалисты. Малейшая ошибка может привести к возгоранию или нарушению работы приборов.

При выборе мастера обратите внимание:

• на портфолио
• на отзывы (находятся в профиле исполнителя)
• на стоимость услуг
• на опыт работы

Высококвалифицированные специалисты, представленные на Юду, всегда готовы предоставить примеры схем электроразводки. Они многие годы занимаются подключением электропроводки, поэтому правильно произведут каждый этап монтажа.

Стоимость проводки электричества в деревянном доме формируется исходя из средних расценок на профессиональные монтажные работы.

Проводка в частном доме — схема монтажа!

Чем дальше, тем больше человечество пользуется нанотехнологиями, электроникой. Современный человек, все больше стал использовать технику, которая упрощает жизнь. Сейчас почти не найти дом, где бы не было электроприборов, бытовой техники, и все это в большом количестве. Тем самым, электропроводка бывает порой очень сильно перенапряжена. Чтобы уберечь свой очаг от каких-либо неблагоприятных последствий и обеспечить себе комфорт, обязательно нужно позаботиться о качественно проведенной проводки в частном доме, электричества в целом.

Как провести проводку в доме своими руками

Проведение электричества – задача не из легких, но если соблюдать определенные правила и иметь немного знания и смекалку, то есть очень даже неплохие шансы, что у вас все получится сделать самостоятельно.
А в том случае, если вы не решитесь делать такую работу одному, а хотите доверить дело мастеру, то знания, которые вы почерпнете из нашей статьи, помогут вам правильно оценить качество работы вызванного вами работника и вовремя заметить недоработки. Данное преимущество поможет вам сохранить нервы, деньги и избежать ненужных проблем.

монтаж электропроводки в доме своими руками

Ключевые условия, которые нужно соблюдать при том как в доме своими руками провести проводку.
В инструкции по применению оборудования есть Правила устройств электроустановок (ПУЭ), которые нужно изучить прежде чем приступать к работе. Существует ряд ключевых правил, необходимых для выполнения качественной работы с электропроводкой:

• Электроустановка должна находиться на высоте 60 – 150 см от пола;
• Розетки, выключатели, распредкоробки должны быть в свободном доступе для использования оборудования;
• Доступ не должен быть ограничен открывающееся дверью;
• Кабели не должны проходить внизу, а сверху;
• Розетки по правилам техники безопасности должны монтироваться выше 50 см, но до 80 см от пола. А также на 50 см на расстоянии от газовых и электрических плит;
• Размещение розеток должно происходить: 1 штука на 6 м2, отталкиваясь от этого можно рассчитать разрешенное количество приборов. На кухню это правило не распространяется, здесь размещение розеток происходит в зависимости от количества бытовых приборов. Ванной комнате необходим отдельный трансформатор, который будет находиться вне комнаты, чтобы не перегружать электросеть;
• Кабели должны проходить горизонтально и вертикально, но никак не диагонально, избегать всевозможных изгибов, неровностей — это очень важно, чтобы при монтаже или перфорации не повредить провод;
• Если кабель проходит вертикально, расстояние его от дверного проема и оконного должно быть больше 10 см. Если кабель проводится горизонтально, то расстояние от перекрытий и карнизов должно быть от 5 см до 10 см, и 15 см от потолка и пола. От газовых труб кабель рекомендуется проводить на расстоянии — больше 40 см;
• Строительные конструкции из металла должны быть максимально не соприкасаемые;
• Чтобы соединить кабеля, и для разводки применяют специальные коробки. Кабеля, которые были соединены, должны быть заизолированы. Провода медные и алюминиевые не должны быть соединены – опасно.

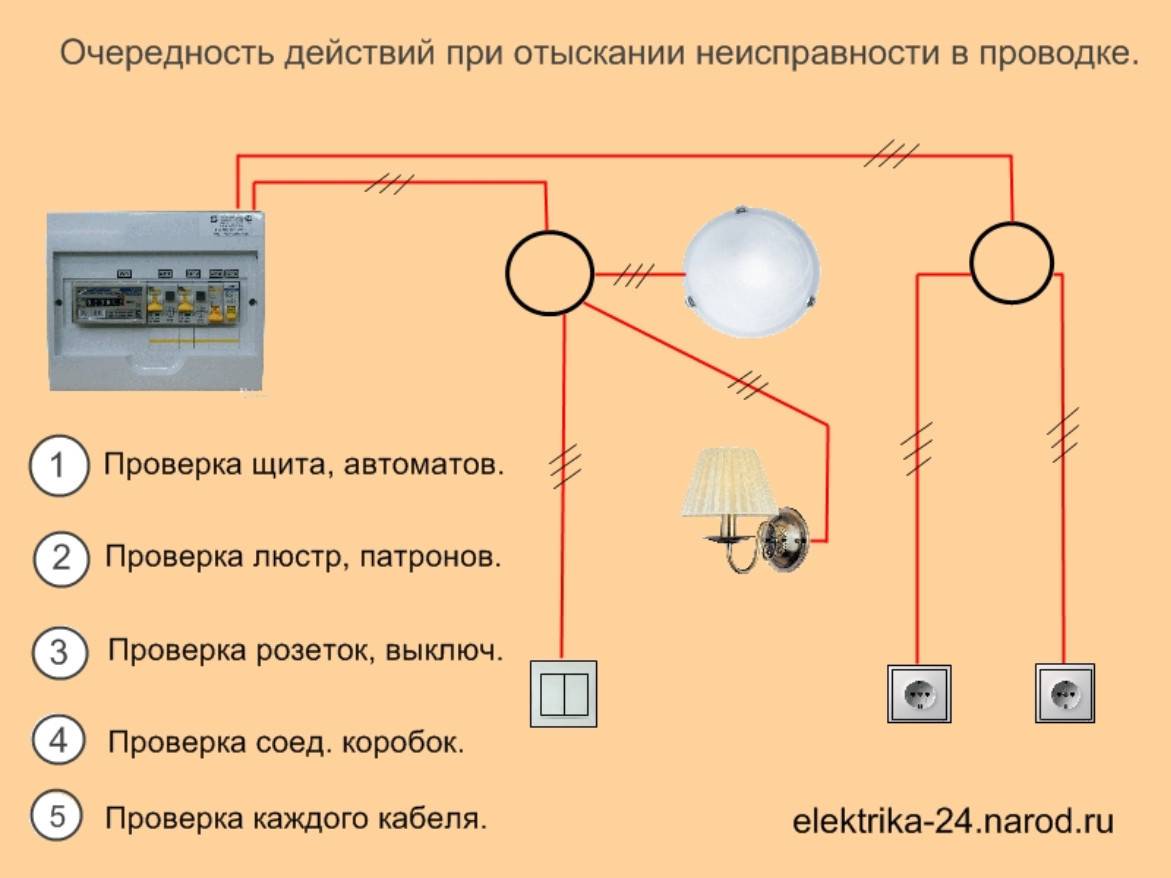

Схема распределения электрической проводки по местам использования. проводка своими руками в доме

Схема с группировкой по потребителям может быть произвольной. Ее используют во избежание перегрузки электроэнергии, экономит затраты на материалы и схема размещения проводки становится проще.
Схема разводки электричества, которая предназначена для деревянного дома или дачи, отличается от квартирного плана. В квартирном плане подводка кабеля начинается с этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Измерить силу тока.

Для того, чтобы правильно выбрать автомат и кабель с сечение, который выдержит нагрузку электросети и не вызовет неблагоприятные исходы, нужно измерить силу тока в электросети. Это очень важное правило для правильного проведения электричества.

коробка автомат для электропроводки

Существует определенная формула, которая позволяет рассчитать допустимую нагрузку тока, нужно: суммарную мощность бытовых приборов (Вт), разделить на Напряжение в сети (В).

Например: у нас есть: 8 ламп по 60 Вт, электрочайник, мощность которого 1600 Вт, холодильник мощностью в 350 Вт и электро-духовка в 1200 Вт. Напряжение в сети = 220В. Сила тока: ((8*60))+ 1600+350+1200/220=16,5А. Обычно дом не потребляет тока больше 25А.

Выбор размера сетевого кабеля, для разводки электричества.

Одна из самых важных условий проведения проводки — это выбор размера сечения кабеля, для разводки электричества. Если кабель будет выбран не верно – это грозит не самым лучшим исходом событий, минимум перегрев кабеля, максимум короткое замыкание и пожар. Поэтому, целостность вашего дома напрямую зависит от данного выбора.

Есть определенная таблица, с помощью которой можно определить размер кабеля, который подойдет для разводки.

проводка для дома схема

Если мы берем тот же случай и у нас сила тока 16,5А, проводка состоит из медных проводов и она закрытая, нужен кабель минимально на 2 мм2. Если мы берем 25А, то кабель будет 4 мм2. Кабель меняется в зависимости от группы распределения и нагрузкой, на которую он будет рассчитан.

Так как, сила тока часто колеблется, нужно учитывать еще и запас сечения, а в таблице указаны предельно точные значения. То, есть, чтобы точно измерить размер кабеля, нужно все расстояние измерить и прибавить 4 метра, для запаса сечения.

Устройство защитного отключения монтируется в щит освещения около входной двери, и включают провода. Стандартная УЗО для выключателя и освещения составляет 16 ампер, а розетки должны быть мощностью на 20 ампер. Для электроплиты нужно УЗО с большей мощностью на 32 ампера и размещается отдельно.

Электромонтаж.

Если все вышесказанные правила и действия были сделаны правильно, то провести электропроводку своими руками в доме не составит особого труда. Важно учитывать технику безопасности и придерживаться всех условий, советов.

Перед электромонтажом проводки нужно пройти несколько этапов:

• Разметка. Для начала определяем место, где будет, проходит кабель и отмечаем его маркером. Затем нужно отметить места, где будут находиться планируемые светильники, щит защиты и розетки.
• Перфоратором в стене делаем специальные отверстия, если проводку планируем скрыть или кабель будет на наружной стороне с помощью насадок-коронок. Перфоратор или штроборез могут делать отверстия в стене глубиной около 20 мм, для спокойного передвижения проводки.

Чтобы скрыть на потолке кабель, который может испортить весь вид, можно его зафиксировать к перекрытию. А для красоты потолка украсить декоративным потолком.

Если сделать дыры в перекрытиях с входом и выходом, протянуть сквозь них, то можно избавиться от некрасивого вида кабеля.

После того как перфоратором будет сделана дыра в углу комнаты, через который будет проходить проводка – приступаем к монтажу.

Для начала устанавливается щит отключения, к которому присоединяют УЗО. Щит имеет надписи: сверху- клеммы ноль, снизу – заземляющие, а между- автоматы.

После протягивается кабель, но самостоятельно его подключать запрещено, но его должен монтировать лишь квалифицированный специалист, и никто другой. К щиту отключения и УЗО подключаются несколько кабелей, определенного цвета: сверху к 0 –синий провод, в тоже время к УЗО сверху – белый, к заземлению – желтый с зеленой полоской.

Если проводка находится на наружной части стены, как делать электромонтаж?

Делать электромонтаж проводки, которая находится на внешней стороне стены, нужно по порядку:

• На отметки, которые были сделаны ранее – фиксируем кабель-каналы, закрепляем все на концах, 5-10 см саморезами на расстоянии 50 см друг от друга.
• Розетки, выключатели и коробки распределения фиксируем в стену. Так как, они на стенах, как будто висят лучше их закрепить, предварительно просверлив место фиксирования.
• От розеток к щиту отключения проводим кабель, начиная от точек подключения с использованием ВВГ – 2*2,5 провода.
• Затем, прокладывается провод от ламп и выключателей к рапредкоробу ВВГ- 3*1,5 кабель.

Для закрытия концов проводов используют специальные колпачки СИЗ, которые определяется по цвету зажима или клеммами типа WAGO.

ВВГ кабель 3*2,5 в щите отключения крепится фазой (должна быть цвета коричневого или красного) у УЗО, кабель синего цвета крепиться сверху к нулю, а желтый с зеленой полоской провод к низу заземления. В конце делается тестовой «прозвон» схемы, и если все сделано верно, то можно приглашать квалифицированного специалиста для монтажа кабеля к щиту распределения.

Меры безопасности для проведения проводки в частном жилом доме.

Особенно важно уделять внимание соблюдению мер безопасности, проведения электричества в частных жилых домах, особенно если дом из дерева.

Для проведения электропроводки для такого случая нужно соблюдать дополнительные меры, а именно:

• Проводка должна быть из самозатухающих материалов, с профессиональной перемоткой изолентой.
• Щит распределения и установочная коробка должна быть из металла.
• Герметизированные соединения.
• Проводка которая находится на внешней стороне стены, для нее используются фарфоровые изоляторы для монтировки. Самое главное, чтобы провода не касались стен и потолков.
• Кабеля, которые вмонтированы в стены, должны проводится не просто отверстиям в стене, а через металлические трубы, коробы из стали и обязательно с заземлением. Чтобы электромонтаж выглядел аккуратно и не портил вид комнат, можно использовать пластиковые гофры и коробы, которые сверху покроют штукатуркой – это и безопасно и красиво.

Для соблюдения всех мер безопасности, нужно установить такой УЗО, который при утечке тока или коротком замыкании автоматически будет выбивать автомат, тем самым выключая его.

Проводка своими руками в доме видео

Несколько слов к заключению:

Как сделать проводку в доме своими руками, для начала вам рекомендуется изучить данный вопрос, оценить свои силы. В принципе задача не из самых сложных, и вполне ее можно выполнить, при наличии смекалки и внимательности. А при окончании работы, вы будете гордиться собой.

Эту работу легче, чтобы сделал квалифицированный специалист, но и он может ошибиться. А вы, смотря на его работы со стороны, можете оценить способности мастера, или вовремя заметить ошибку, в своевременном предотвращении проблем. Вы сможете дать оценку его действиям и качеству выполненной работы, зато будете знать, за что платите.

Общие сведения об электричестве и сантехнике для деревянного каркасного дома

Дома из дерева, если их спроектировать и построить профессионально, они энергоэффективны и требуют минимального обслуживания. От ванной в стиле спа до впечатляющего освещения с деревянным каркасом — вы можете добавить в свой деревянный дом множество личных штрихов, чтобы сделать его уникальным. Однако есть важные соображения с точки зрения электропроводки и сантехники с деревянным каркасом. Независимо от того, находитесь ли вы на этапе планирования своего нового дома или задаетесь вопросом о том, как установить сантехнику в бревенчатой ​​хижине, эти советы помогут вам принять правильные решения и избежать потенциально дорогостоящих ошибок.

На что нужно обратить внимание при электромонтаже дома с деревянным каркасом?

При установке электрической системы в доме любого типа лучше планировать заранее. Однако в случае с электропроводкой из деревянного каркаса многое зависит от того, как спроектирован ваш деревянный дом.

Запомните эти советы по электромонтажу дома из деревянного каркаса:

• Электропроводка с SIP не похожа на стандартные стены. — Если вы используете структурные изолированные панели, наметьте схему вашей электрической системы в первоначальном проекте. Пенопластовые СИПы с сердечником можно разрезать для проводки и арматуры. После электромонтажа заполните пустоты и кабельные каналы пеной для сохранения целостности изоляции.
• Резка SIP для прокладки проводов может занять много времени и денег — Если вы не хотите резать панели, вы можете вырезать траншеи в балках, провести провода под композитным полом или разместить проводку за плинтусами или внутренней отделкой . Проволочные борозды можно создавать вокруг деревянных подоконников, за шкафами и плиткой, а также под дверными проемами. Используйте эти варианты для яркого освещения деревянного каркаса.
• Упростите работу с помощью гибридной конструкции — Использование традиционной конструкции каркасной конструкции для внутренних стен вашего деревянного каркасного дома позволяет использовать стандартную проводку, которая может сэкономить ваши деньги.
• Используйте дополнительные бревна — Большая часть проводки будет проходить через внутренние перегородки вашего дома. Однако вы можете добавить неструктурные бруски для подвешивания потолочных светильников и потолочных вентиляторов.
• Электропроводка для беседки или беседки — В бревне можно вырезать паз для прокладки проводки.Покрытие проводов должно быть заподлицо с другими брусками, так что никакие провода не видны.
• Планируйте заранее — Строительные чертежи вашего дома должны включать электрические схемы, которые соответствуют нормам и правилам вашего региона. При проектировании дома работайте в тесном сотрудничестве со своим электриком.

На что следует обращать внимание при установке сантехники в деревянном доме

Лучшее место для ванных комнат и кухонь — это место, где сантехнические трассы будут как можно короче.Это экономит деньги и упрощает ремонт, если вам когда-нибудь понадобится.

А как насчет сантехники бревенчатой ​​хижины? Есть дополнительная проблема, где разместить трубы, особенно если вы хотите использовать открытую древесину как на потолке, так и на полу. Подумайте о том, чтобы поднять часть пола в ванной или поставить короб для труб между балками рядом с ванной и унитазом. Убедитесь, что ваш план позволяет дотянуться до труб, таких как легкодоступная перегородка для колен. Другой вариант — джакузи с ограждением.

Помните об этих других проблемах с сантехникой деревянного дома:

• Работа с трубами в конструкции открытого деревянного каркаса — Спроектируйте свой дом так, чтобы ванные комнаты, кухни и любые другие «влажные комнаты» были сгруппированы вместе вдоль одной стены или штабелированы на разных этажах, чтобы избежать ненужных трубопроводов.Трубы могут быть в шкафах, шкафах и других ограждениях для облегчения доступа.
• Остерегайтесь ключевой древесины — Проложите водопровод, систему отопления, вентиляции и кондиционирования воздуха и воздуховоды так, чтобы они не мешали строительной древесине.
• Остерегайтесь SIP и проблем с влажностью — Проветрите здание и проведите энергоаудит.
• Защитите открытую древесину. — Учитывайте влажность и влажность при прокладке водопровода вокруг незащищенной древесины.

Когда начинается планирование электрических и сантехнических работ?

Проектирование электрических и сантехнических систем с деревянным каркасом должно начинаться на начальном этапе проектирования.Таким образом, вы можете убедиться, что ваши водопроводные и электрические установки соответствуют вашим потребностям, местным строительным нормам, бюджету и не создают никаких проблем в будущем.

Итог

Проектирование вашего нового деревянного каркасного дома увлекательно и, возможно, немного напрягает, потому что вам нужно учесть очень многое. Тем не менее, тщательное планирование вашей электропроводки и сантехнических систем деревянного каркаса упростит установку и обеспечит более успешный результат.Поговорите со специалистами Hamill Creek, чтобы спроектировать дом своей мечты.

Архив блога / Процесс строительства деревянного каркаса

Гриб, деревянный дом в лесу / ZJJZ

Гриб, деревянный дом в лесу / ZJJZ

экстерьер. Изображение © Fangfang Tian

+ 18

ShareShare

• Facebook

• Twitter

• Pinterest

• Whatsapp

• www или

9000 .archdaily.com/959155/the-mushroom-a-wood-house-in-the-forest-zjjz

• Площадь Площадь этого архитектурного проекта Площадь: 50 м²
• Год Год завершения данного архитектурного проекта Год: 2020 г.
• ФотографииФотографии: Fangfang Tian

• Ведущие архитекторы: Шон Шен, Сюанру Чен, Юйин Кейт Цай

экстерьер.Изображение предоставлено ZJJZ

Текстовое описание предоставлено архитекторами. Гриб находится в сосновом лесу. Таким образом, управление отношениями между природой и архитектурой стало основным подходом нашего дизайна.

экстерьер. Изображение предоставлено ZJJZ

Архитектурная форма гриба состоит из двух простых объемов в соответствии с функциями. Основная часть гриба — это пространство комнаты для гостей с панорамным окном, установленным на высоте обзора.Сидя на стульях или опираясь на кровать, гости погружаются в окружающую природу. Лофт служит детской зоной, соединенной небольшой лестницей. Чисто белая конусообразная крыша закруглена сверху, создавая ощущение безграничного расширения пространства.

экстерьер. Изображение © Fangfang Tian Внешний вид. Изображение предоставлено ZJJZ

Ванная комната и кладовая расположены в простом прямоугольном объеме, который вставлен в основную часть гриба. Рядом с ванной спроектировано горизонтальное окно, закрывающее вид с пешеходной дорожки, чтобы обеспечить конфиденциальность и при этом впустить природу в пространство.

интерьер. Изображение предоставлено ZJJZ section интерьер. Изображение любезно предоставлено ZJJZ

Между тем, круглый световой люк наверху представляет различные выражения света и тени в зависимости от времени и погоды. Это поэтическое пространство также служит вестибюлем дома, куда часто заходят и задерживаются гости.

интерьер. Изображение предоставлено интерьером ZJJZ . Изображение предоставлено ZJJZ

В доме-грибе используется приподнятая стальная конструкция для минимизации воздействия строительства на стройплощадку.Со временем зеленые растения на земле постепенно разрастутся и охватят здание. Конусообразная крыша облицована сосновой древесиной, а остальная часть дома облицована гранолитовым бетоном. Материал меняет цвет в зависимости от влажности и времени, позволяя зданию гармонировать с окружающей природной средой.

интерьер. Изображение предоставлено ZJJZ

Как подключить кукольный домик

Электричество превращает кукольный домик или комнатную коробку в реалистичную обстановку.Он придает глубину, характер и размер. В то время как наиболее распространенные системы электропроводки для миниатюр в Соединенных Штатах составляют 12 вольт, вы найдете некоторые из Швеции, которые на 4 вольта.

Многие люди боятся электромонтировать кукольный домик, потому что не разбираются в электричестве. Комплекты, книги, видео и инструкции позволяют новичкам легко изучить основы электромонтажа.

Цель этой главы — предложить варианты электромонтажа вашего кукольного домика. Поскольку миниатюрные электрические системы в лучшем случае часто доставляют хлопот и раздражают, обязательно следуйте инструкциям, содержащимся в вашем наборе для проводки.

Для новичков, которые учатся соединять миниатюры, я предлагаю вам приобрести книгу Барбары Уорнерс, Электрификация кукольного домика в миниатюре . Когда я владел своим магазином миниатюр, я часто рекомендовал его своим покупателям. Она дает хорошее описание различных типов проводки, того, как использовать их по отдельности и вместе, а также много того, что можно и чего нельзя делать. Эта книга поможет вам определиться, с каким типом проводки вам будет удобнее.

Барбара также дает несколько отличных советов.Например: из-за того, что я ношу трифокальные очки, у меня всегда были проблемы с работой над потолками и дальними углами, установкой навесов на потолке и т. Д. В больших домах, которые я не мог перевернуть вверх дном. Она предложила людям тем, кто носит бифокальные очки, следует надевать их вверх ногами. Оно работает! Спасибо, Барбара! После выбора системы не забудьте внимательно прочитать прилагаемые инструкции. После прочтения книги Барбары и инструкций у вас не должно возникнуть проблем с электропроводкой кукольного домика.

Электропроводка кукольного домика
Первое, что нужно сделать перед электромонтажом кукольного домика, независимо от типа проводки, которую вы будете использовать, — это нарисовать электрическую схему внутри дома.На этой диаграмме или дорожной карте вы собираетесь указать, где будет проходить вся ваша проводка. Теперь пора решить, хотите ли вы потолочные светильники, бра, дверной звонок, уличное освещение для тренеров или потолочный светильник для крыльца. Для потолочных светильников вы можете протянуть провод вдоль потолка или просверлить отверстие и провести провод по этажу выше. Световые провода крыльца обычно проходят через отверстие, просверленное во внешней стене, к внутренней стене для крепления. Иногда люди, использующие ленточную систему проводов, предпочитают двойной провод на уровне плинтуса и бра, чтобы убедиться, что у них будет провод для размещения дополнительных источников света в будущем.

Доступны два типа систем на 12 В: жесткий провод и ленточный провод. В системе ленточных проводов используется плоский медный ленточный провод, который поставляется в виде одинарной голой ленты или двухжильной медной ленты. Двухпроводная медная лента состоит из двух отрезков плоской медной ленты, равномерно расположенных на прозрачной ленте Mylar®. Лента Mylar® обрабатывается либо для покраски, либо для оклейки бумагой. Оба типа имеют клей по всей ширине ленты, а также защитную бумагу, которая отслаивается при установке.Установка двойной ленты на Mylar® занимает меньше времени, поскольку оба прохода выполняются одновременно. В то время как одинарная голая медная лента соединяется специальными ленточными заплатами или припоем, соединения выполняются с помощью небольших латунных стержней или втулок для двойной ленты Mylar®. Одинарную ленточную проволоку лучше всего использовать на Masonite®, пенопласте, потолочной плитке или других очень твердых поверхностях, где нельзя использовать стержни. Системы с медной лентой исключают образование канавок и сокрытие жесткого провода. Он наносится под обои или краску и позволяет прикреплять свет в любом месте вдоль ленты с помощью люверсов, розеток или прямой проводки.

Двухпроводная медная лента, метод
(есть разные размеры: 15, 30, 50 футов)

Следуя электрической схеме дома:

1. Проведите линию вдоль стен на высоте 1 дюйма над полом в каждой комнате (я использую линейку шириной в один дюйм, которую кладу на пол, чтобы провести линии).
2. Используя леску в качестве направляющей для нижнего края, протяните двойную медную ленту над линией. Это сохраняет линии прямыми. Также после оклейки стены можно приложить линейку к стене и знать, где находится лента.
3. Старайтесь не прикасаться к клейкой стороне ленты больше, чем это необходимо, поскольку отпечатки пальцев снижают качество приклеивания ленты.
4. Решите, где вы будете начинать электромонтаж, чтобы можно было прикрепить стык к дому. Это должно быть в зоне, удобной для прокладки подводящего провода от трансформатора к стыку. В доме с открывающимся назад я обычно кладу стык на задний край снаружи дома рядом с дном.
5. Проведите первую линию вдоль внутренней стены от начальной точки.
6. Присоедините соединитель, подводящий провод и трансформатор, средний, большой, маленький.
7. Вставьте трансформатор в розетку.
8. Включить выключатель подводящего провода
9. С помощью измерительного щупа или контрольной лампы проверьте первый проход, чтобы убедиться, что у вас хорошее соединение на стыке соединения.
10. Выключите переключатель и продолжайте запускать ленту.

Установка штифтов:

1. Установите стержни в том же диагональном направлении, чтобы избежать короткого замыкания.
2. Если необходимо удалить штифт, замените штифт в том же диагональном направлении, что и снятый. Это особенно важно для соединений под прямым углом.
3. Чтобы начать отверстие для вставки стержней, используйте пробойник для пилотных отверстий или канцелярскую кнопку. Убедитесь, что направляющие отверстия маленькие в том месте, где вы начинаете стержни, потому что это обеспечивает хорошее соединение стержня и ленты.Если отверстие станет слишком большим, это приведет к ослаблению соединения, и эта полоса не будет работать.
4. Убедитесь, что штифт не сгибается.
5. Удерживайте пластинку остроконечными плоскогубцами, чтобы вставить пластину в отверстие, пока вы колотите. Всякий раз, когда вы устанавливаете соединение с помощью шнуров, включайте переключатель и проверяйте после каждого подключения, чтобы убедиться, что он работает. Вы будете в восторге, когда загорится контрольный зонд или контрольная лампочка!

ПОМНИТЕ: Всегда выключайте выключатель во время прокрутки ленты или выполнения подключений, чтобы не вызвать короткое замыкание.

Жесткая проволочная система:
Система жесткой проволоки сделана из обычной круглой проволоки; обычно двухжильный провод 32 калибра. Двухжильный провод используется для крепления светильников к подводящему проводу, панели управления освещением или клеммной колодке. Это можно сделать с помощью метода канавок (когда проволока спрятана за молдингами) или провести проволоку по краю стены или потолка. Антикварные кукольные домики или дома, уже оклеенные обоями, полами и т. Д., Обычно можно соединить с помощью одной из жестких систем проводов.Кроме того, некоторые дома с чрезвычайно твердой поверхностью лучше подходят для систем удлинителей.

Метод паза:
Нарисуйте схему подключения. Определите, будет ли ваш дом подключен к одной цепи, удлинителю или панели управления освещением. Приняв это решение, вы готовы к установке. Планируйте установить больше розеток, чем необходимо вначале, потому что это упростит установку большего количества светильников в будущем. По сути, метод канавок заключается в прорезании тонкой канавки для проволоки вдоль стен и пола.Лучше всего делать канавки с помощью «церковного ключа» — старомодного консервного ножа.

Вставьте острие «церковного ключа» в дерево, надавите на него большим пальцем и проведите ключом по прямой линии, чтобы обозначить расположение проволоки. Эта линия на самом деле является канавкой для вашей проволоки.

Установите провод, поместив его в канавку. Не забывайте натягивать провод, но не пережимайте его.

Временно зафиксируйте провод лентой.

Для постоянной установки вернитесь назад и заполните канавки столярным клеем Элмера или силиконовым клеем.Это позволит надежно удерживать провод на месте и обеспечит дополнительную изоляцию. Излишки клея на поверхности можно отшлифовать после высыхания.
Крепеж потолочный

1. Просверлите в потолке небольшое отверстие, на котором будет висеть светильник.
2. Пропустите провод по полу над источником света, через стену и вниз к источнику питания, используя метод канавки (см. Выше). Помните, что легче отделать стену или потолок, прежде чем вы на самом деле закрепите свет, — так что поклейте обои и / или покрасьте сейчас.

При приклеивании потолочных светильников используйте метод «мертвого человека»:

1. Возьмите гибкую палку немного выше высоты потолка.
2. Приклейте приспособление на место. Я нахожу Г. силикон — отличный клей для крепления светильника к потолку. Также хорошо использовать в качестве изоляции там, где вы сращиваете провода.
3. Возьмите палку и согните ее одним концом к основанию светильника, прикрепленному к потолку, а другим прямо под светом к полу.Вам будет намного проще, чем держать его на месте, пока клей не высохнет.

Система удлинителей

1. На удлинителе есть переключатель включения / выключения, используется предохранитель на 1,5 А, и он может светить до 1500 мА.
2. Разветвитель питания имеет 12 розеток для 12 двенадцати вилок. Это заглушки увеличенного размера, которые используются в большинстве производимых осветительных приборов.
3. Провода от фонарей можно проложить за плинтусом или отделкой, чтобы скрыть их из поля зрения.
4. Удлинитель питания может быть спрятан сзади или под проектом.
5. Он имеет прямой провод для подключения к трансформатору, который затем вставляется в обычную розетку.
6. В кукольном домике вы можете использовать удлинители с тройной или одной розеткой и подключить их к удлинителю.
7. Удлинители позволят вам использовать более 12 светильников (если у вас достаточно миллиампер) или добраться до участков, где длина провода лампы недостаточно для непосредственного подключения к удлинителю.

Аккумулятор

1. Аккумулятор (или консоль) используется с 3-вольтовыми системами.
2. Требуются две батареи типа «C» на 1,5 вольта.
3. Для фонарей, используемых с аккумуляторным блоком, требуются лампочки на 3 В. Не используйте 12-вольтную лампочку или лампочку, так как они могут перегореть лампочку.
4. Используйте только светильники со сменными лампами с винтовым цоколем, чтобы лампу 12 В можно было заменить лампой на 3 В.
5. Эта система не работает должным образом, когда свет должен оставаться включенным в течение длительного времени, так как батарейки разряжаются.

Трансформаторы и лампы
Во всех системах используется трансформатор кукольного домика на 12 В, большинство из которых имеет автоматические выключатели. Автоматический выключатель защищает трансформатор. В случае перегрузки, скачка напряжения или короткого замыкания:

1. Тепловой выключатель просто размыкается и снимает напряжение до тех пор, пока блок не остынет.
2. После охлаждения выключатель сам себя перезагружает и автоматически повторно подает напряжение на выход.
3. В большинстве случаев это устраняет необходимость в предохранителях и держателях предохранителей.

4. Количество лампочек, которые можно использовать с каждым трансформатором, определяется количеством ампер или миллиампер на выходе.

1 ампер равен 1000 миллиампер, мА

Помните, что свет означает лампочку, а не приспособление, поскольку у некоторых светильников более одной лампочки. При определении количества светильников, которые вы будете использовать, подсчитайте количество лампочек, а затем проверьте тип лампочки.Сложите все ма вместе, чтобы получить общее число. Не забудьте включить камины, фонари для крыльца или тренера, а также огни для рождественской елки.

Модельные трансформаторы и трансформаторы для поездов, которые представляют собой трансформаторы переменного тока, могут производить от 20 до 30 Вт электроэнергии, поскольку они имеют переменное напряжение с номинальным напряжением от 10 до 16 В. Такая большая мощность может сократить срок службы лампочек или полностью их сжечь. Кроме того, эти трансформаторы обычно не содержат автоматических выключателей для защиты вашего освещения.

Избыточное рабочее напряжение сокращает срок службы лампы 12 В. Большинство трансформаторов запускаются с более высоким напряжением (от 13 до 14 В) без нагрузки и достигают заявленного выходного напряжения при подаче номинального выходного напряжения. При использовании трансформатора среднего размера, который рассчитан на работу от 20 до 26 лампочек, необходимо использовать не менее 10 лампочек, чтобы обеспечить долгий срок службы ламп. Пока вы устанавливаете фары, не оставляйте фары включенными на какое-либо время, пока у вас не будет установлено не менее 10 светильников.Если в вашем проекте требуется менее 10 ламп, купите трансформатор меньшего размера. Ваши фонари работают лучше всего и служат дольше, когда они используют выходное напряжение трансформатора.

Для мерцающего камина или модуля мерцающего пламени требуется отдельная линия и трансформатор. Если вы прикрепите один из них к основной трассе, все огни в доме будут мигать. Если вам нужны мерцающие свечи или рождественские огни, вы можете прикрепить их к тому же проходу, что и камин или устройство мерцания.

Елочные гирлянды 12 В, которые не мерцают, можно подключить к основной системе 12 В в кукольном домике.Проверьте гирлянду огней, которую вы используете, чтобы определить, сколько миллампов, которые она рисует, нужно включить в общее количество миллиампер в доме для вашего трансформатора. Например: световая струна Cir-Kit 12 тянет 37 метров в год. а световая нить из 24 тянет 75 м.д., световая нить Elect-a-lite 20 тянет эквивалент двух зерен пшеницы или примерно 130 м.д. (см. раздел «Все, что вы хотели знать о работе по дому»).

Лампочки на 12 В потребляют 60-70 мА. Лампочки на 14 В потребляют 40-50 ампер.Лампы на 16 В потребляют 30-40 мА.

Примечание: люминесцентные лампы и прожекторы занимают больше времени.

Всегда проверяйте упаковку, чтобы быть уверенным в том, какая ма используется для приспособления. Работайте с наибольшим числом. Если предпочтение отдается мягкому, не слепящему свету, используйте лампу на 16 В. Для более яркого света в комнате используйте лампочку 12 В. Срок службы большинства ламп составляет около 10 000 часов. 16V прослужит намного дольше, чем 12V. У него меньше тока, но он дольше живет.

Всегда используйте хороший свет при подключении к кукольному домику.Используйте небольшую лампу, которую вы можете двигать, или фонарик. Я использую небольшой комбинированный переносной фонарик, работающий от батареек. На конце у него фонарик, а сбоку маленькая люминесцентная лампочка. Если я включу люминесцентную лампу и положу ее в комнате, то все будет видно. Его также удобно использовать для людей в ваших домах или проектах, которые не подключены к проводам.

Хотя здесь упоминалось множество систем питания, я обнаружил, что не существует «лучшей» системы. Вам решать, какая система лучше всего подходит для вашего кукольного домика, в зависимости от типа кукольного домика, над которым вы работаете, и системы питания, с которой вы чувствуете себя наиболее комфортно.

Базовые планы электропроводки и схемы электропроводки дома

Резюме: Полностью объясненные домашние электрические схемы электропроводки с изображениями, включая фактический набор планов дома, которые я использовал для подключения нового дома. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.

Основы схем электропроводки дома

Важные компоненты типичной домашней электропроводки, включая информацию о кодах и соображения по дополнительным схемам, объясняются, когда мы рассматриваем каждую часть дома, когда она подключается.

Электрические схемы дома начинаются с этого основного плана настоящего дома, который был недавно подключен и находится на завершающей стадии.

Эти ссылки приведут вас в типичные области дома, где вы найдете электрические коды и рекомендации, необходимые при выполнении проекта домашней электропроводки.

style = «clear: left»>

Серия статей о том, как установить домашнюю электропроводку

Схемы электропроводки вашего дома должны отражать требования кодов, которые помогут вам снизить счета за электроэнергию, если вы включите энергоэффективность в дизайн своего электрического проекта. Электрические схемы, расположение устройств и схемотехника Типичный набор планов дома показывает электрические символы, которые были расположены на плане этажа, но не содержат никаких деталей проводки. Электрик должен изучить общие электрические требования дома, особенно там, где в каждой зоне должны быть расположены определенные устройства, а затем решить, как спланировать электрические цепи.

Установка электропроводки будет зависеть от типа конструкции и используемых методов строительства.Например, дом с деревянным каркасом, состоящий из стандартного деревянного каркаса, будет иметь разводку иначе, чем дом из SIP или структурированных изолированных панелей из-за ограничений доступа. Этот проект электропроводки представляет собой двухэтажный дом с разделенной электрической сетью, которая дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за использование электроэнергии.

Из-за разделения этажей и возможности сдачи в аренду этот проект был похож на электромонтаж двух домов, потому что были отдельные услуги для печей, кондиционеров и т. Д.

Домашняя проводка из фактического набора планов

Требования Кодекса

Красивые дополнения и обновления вашего дома могут увеличить его стоимость, а также предоставить вам налоговые льготы, поскольку вы тщательно планируете домашние электрические схемы.

наряду с характеристиками энергоэффективности могут улучшить вашу энергосберегающую конструкцию и обеспечить функции безопасности, чтобы защитить вас и вашу семью, наслаждаясь домашним проектом.

Схема и схема электропроводки дома

Домашняя электропроводка

Базовые электрические схемы дома Полностью объясненные домашние электрические схемы с изображениями, включая фактический набор планов дома, которые я использовал для подключения нового дома. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.

Электропроводка на кухне Полностью объясненные фотографии и схемы электропроводки на кухне с требованиями кодов для большинства новых или реконструируемых проектов *.

Ремонт кухни — Часть 1 Часть 1 «Перестройка кухни» охватывает планирование и дизайн с полностью объясненными фотографиями и полезными идеями.

Ремонт кухни — Часть 2 Часть 2 «Ремонт кухни» охватывает подрядчиков, разрешения, правила и проверки с полностью объясненными фотографиями и полезными идеями.

Ремонт кухни — Часть 3 Часть 3 «Реконструкция кухни» охватывает этап строительства, включая схемы, розетки и освещение, с подробными фотографиями и полезными идеями.

Подключение кабеля питания Range Установка электроплиты с использованием типичной системы разводки шнура питания 240 В для 3-проводной и 4-проводной конфигураций.

Электропроводка кухонной печи Установка кухонной электрической духовки с типовой электрической цепью 240 В с 3-проводной и 4-проводной конфигурациями.

Электропроводка в ванной Полностью объясненные фотографии и схемы электропроводки в ванной комнате с требованиями кодов для большинства новых или реконструируемых проектов *.

Как установить вытяжной вентилятор в ванной Как установить и подключить вытяжной вентилятор для ванной комнаты с изображениями и пошаговыми инструкциями.

Электрооборудование для ремонта дома При планировании проекта улучшения дома любого размера особое внимание следует уделить электрическим системам.Замена изношенных розеток и переключателей поможет, но обратите внимание на варианты более эффективного освещения и обновления кода.

Электропроводка спальни Полностью объясненные фотографии и схемы электропроводки в спальне с требованиями кодов для большинства новых или реконструируемых проектов *.

Электропроводка домашнего офиса Полностью объясненные фотографии и схемы электропроводки для домашнего офиса с требованиями кодов для большинства новых или реконструируемых проектов *.

Электропроводка прачечной Полностью объясненные фотографии и схемы электропроводки в прачечной с требованиями кодов для большинства новых или реконструируемых проектов *.

Электропроводка гаража Полностью объясненные фотографии и схемы электропроводки гаража с требованиями кодов для большинства новых или реконструируемых проектов *.

Цех электромонтажных работ Полностью объясненные фотографии и схемы электропроводки в мастерской с требованиями кодов для большинства новых или реконструируемых проектов *.

Электропроводка подвала Полностью объясненные фотографии и схемы электропроводки для электропроводки подвала с базовыми требованиями кодов для большинства новых или реконструируемых проектов *.

Подробнее о домашней электропроводке

Вопросы о Домашние электрические схемы Реконструкция и модернизация электропроводки Модернизация электрической системы и электропроводки в старых домах для предотвращения электрических проблем: осмотр домашней электропроводки, цепей освещения и электропроводки, реконструкция и модернизация дома. Как установить электропроводку для вывоза мусора Электропроводка цепи утилизации мусора: электрические соединения для утилизации мусора, выключатель утилизации, электропроводка утилизации посудомоечной машины в старых домах. Свет в ванной не работает, тогда проверьте это У меня есть выключатель света, у которого нет питания, чтобы включить потолочный светильник в ванной: Устранение неполадок с электричеством при возникновении проблемы с освещением в ванной. Розетки и выключатель света Как подключить однополюсный выключатель, одну лампу и две розетки для спальни? Как установить электропроводку розеток и выключателей света. Почему обогреватели могут вызывать проблемы с электрическими розетками Из-за чего перестали работать несколько торговых точек? Как определить потенциальные проблемы с розеткой в ​​местах, где используются обогреватели, исправить проблемы с электрической розеткой, вызванные переносными обогревателями. Правильно ли вы выполняете проект электропроводки? Я сам устанавливаю электрическую проводку, правильно ли я это делаю? Установка моей домашней электропроводки, планирование электропроводки для домашнего проекта, электрические нормы и требования к схемам. Планирование проекта электропроводки Как мне добавить электропроводку из одной комнаты в другую? Планирование проектов домашней электропроводки, как исправить ошибки проводки или неправильные электрические соединения. Добавление электропроводки в дом Как мне провести электропроводку внутри стен дома? Прокладка электропроводки вокруг препятствий внутри стен и потолков. См. Дополнительную информацию в списке категорий «Электрические вопросы».

Советы по электромонтажу для домашних проектов электропроводки Автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектах домашней электропроводки. См. Еще видео о проводке в доме от Ask The Electrician: Узнайте больше из моего видеокурса по домашнему электричеству:

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 В Выключатели света Электропроводка 3-проводного и 4-проводного электропроводки Электромонтаж 3-проводного и 4-проводного кабеля сушилки и розетки осушителя Устранение неисправностей и ремонт электропроводки Способы подключения для модернизации Электропроводка Коды NEC для домашней электропроводки ….и многое другое.

Получение бревенчатого дома с электропроводкой

Мы приближаемся к финишу! После того, как основные внешние работы в нашем доме завершены (за исключением окрашивания и ландшафтного дизайна), пришло время обратить наше внимание на внутренний список, начиная с электромонтажа нашего бревенчатого дома.

Использование электрических систем бревенчатого дома — это то, что сбивает с толку многих покупателей бревенчатых домов, но на самом деле в этом нет ничего особенного, если ваш строитель и субподрядчик по электроснабжению знают, что они делают в бревенчатом доме.

Для электрического компонента нашего дома мы с женой Бекки разработали объем работ, которые мы хотели выполнить. Нам нужны были отдельные электрические цепи для каждой комнаты и каждого прибора, сигнальное освещение на двери подвала и задних дверях, очень большая панель автоматического выключателя, напольные коробки, потолочные вентиляторы и достаточное освещение по всему дому.

Все эти элементы были отражены в нашем электрическом графике, который предоставляется вашему строителю как часть пакета чертежей.В расписании подробно показано, где должен быть проложен каждый провод и должен быть установлен каждый коммутатор. График электроснабжения — важная дорожная карта при строительстве любого сооружения, но в бревенчатом доме его правильное выполнение имеет жизненно важное значение. Когда в бревнах просверлены челюсти, пути назад уже не будет.

Поскольку часть проводки, вероятно, потребуется провести через предварительно просверленные пазы, будь то внутри бревенчатых стен или через потолок, очень важно иметь хорошо спланированную электрическую схему до начала строительства.

В соответствии с нашими электрическими чертежами, наш строитель просверлил и обозначил отверстия для доступа к розеткам и переключателям через бревна в подвал. Это было сделано одновременно с установкой бревен. На втором этаже и на чердаке вся проводка, необходимая для вентиляторов и потолочного освещения, была проложена, что позволило скрыть провод в каркасе и балках пола / потолка.

После разговора с нашим местным строительным инспектором он посоветовал нам подключить все детекторы дыма и угарного газа к одной цепи с резервным аккумулятором.Он также посоветовал нам убедиться, что наш подрядчик по электрике установил GFCI (прерыватели цепи замыкания на землю) во всех влажных зонах (кухня, ванные комнаты, прачечная и т. Д.)

Пока я наблюдал за процессом монтажа проводки, Бекки занялась самой интересной частью — выбрала все осветительные приборы, вентиляторы, переключатели и лицевые панели. Она нашла большую часть этих материалов в Home Depot, что помогло нам сэкономить деньги как на самих предметах, так и на их приобретении. Единственными материалами, которые требовались нашему подрядчику по электрике, были электропроводка, коробки, панель прерывателя, выключатели розеток и разные соединители.

Вернувшись на стройплощадку, в обязанности электрического подрядчика входило проложить проводку к распределительной коробке, установить панель выключателя и цепи, подключить эти цепи к проводам, установить осветительные приборы, приборы, потолочные вентиляторы, выключатели и розетки — все в соответствии с Национальный электрический кодекс (NEC) или NFPA70.

Почти в каждом бревенчатом доме есть внутренние стены с традиционным каркасом, что значительно упрощает прокладку проводки и установку распределительных и розеточных коробок.Но их можно установить и на бревенчатые стены.

К сожалению, электромонтаж нашего бревенчатого дома оказался неудачным — не из-за самого проекта, а из-за субподрядчиков, которых мы выбрали для выполнения работ. Первоначально нанятый нами электрик был хорошо знаком с установкой бревенчатых домов, поначалу он был очень пунктуальным и много работал. Затем он упал до трех дней в неделю, затем один раз в неделю. Когда мы поговорили с ним об этой ситуации, мы узнали, что он не такой уважаемый, как мы думали.Мы уволили его на месте, хотя это означало, что мы потеряем приличную сумму денег.

Подрядчик, которого мы наняли, чтобы заменить его, был очень рекомендован и обладал огромными знаниями в области электротехники. Фактически, он работал в нашем окружном жилищном управлении. После нескольких недель работы он попросил у нас предоплату, чтобы закончить работу. Доверяя ему, мы дали ему деньги. Мы никогда больше его не видели и не слышали, а позже мы узнали, что он переехал в Огайо.

Это оставило нас с нашей электрической системой, готовой на три четверти, и мы не знали, куда обращаться.Бекки и я смогли сами подключить несколько оставшихся потолочных светильников, но все еще оставалось проделать техническую работу. К счастью для нас, друг подошел к тарелке и закончил проект, не прося оплаты до конца.

Мораль этой истории в том, что будут неудачи, но всегда есть решение. Не позволяйте нескольким лежачим полицейским помешать вам уверенно финишировать в гонке и никогда не позволяйте им отвлекать вас от вашей мечты о бревенчатом доме.

Руководство Гэри:

Обеспечение отдельной цепи для каждой комнаты и прибора позволяет выполнять работу, не отключая электричество в других областях. Это также позволяет вам легче отслеживать провода в случае сбоя или другой проблемы. Поговорите со своим подрядчиком по электрике и обратитесь в NEC, чтобы убедиться, что ваша панель выключателя способна обслуживать требуемые цепи сейчас и имеет место для будущего расширения.

См. «Путешествие Гэри домой», ведущее к этому моменту, здесь:

Почему бревенчатый дом был правильным выбором

Как найти идеальный план дома из бревен

Узнайте о процессе строительства бревенчатого дома

Как выбрать правильный бревенчатый дом Builder

Почему ваши отношения со строителем имеют решающее значение

Что происходит, когда вы нанимаете плохого субподрядчика

Как заменить проводку в старом доме | Руководства по дому

Чарльз В.Сент-Клер Обновлено 9 декабря 2018 г.

Замена электропроводки — это часть того, чтобы сделать старый дом более безопасным, современным и более пригодным для жизни. Подход, который вы выберете, будет зависеть от вашего бюджета, вашей способности получить доступ к стенам, чердаку и лазейке, а также от допустимого уровня сноса. Такой ремонт легче сделать в недавно приобретенном доме, чем в хорошо обжитом. Не пытайтесь заменить свою проводку, если у вас нет опыта в области электромонтажных работ.

Разрешения и коды

Для ремонта дома потребуется разрешение от местного строительного отдела.Домовладельцам разрешено делать ремонт электрики в собственном доме, но работа должна быть проверена. Вы можете рассмотреть вопрос о найме электрика, который проконсультирует и поможет вам в планировании и обнаружении, поскольку понимание проводки старой конструкции требует большого опыта и знаний.

Доступ к стенам

Первым шагом в замене проводки является определение того, насколько вы будете иметь доступ к стенам. Если ваш дом недавно приобретен, перед тем, как красить или переехать, запланируйте проделать в стенах множество отверстий, чтобы упростить прокладку нового кабеля.Если в вашем доме живут люди или вы не хотите причинять серьезные неудобства, задача займет гораздо больше времени, а ваши возможности будут ограничены. Возможно, вам придется оставить нетронутой проводку в стенах и заменить кабель только на чердаке или в подполье.

Новые места для кабелей

Большая часть нового кабеля, вероятно, будет проложена через чердак и пространство для обхода, прежде чем он войдет в стены. Место прокладки кабеля зависит от вашей способности получить доступ к помещению, но обычно розетки подключаются снизу, а проводка для освещения подводится сверху.Будьте осторожны с такими опасностями, как асбест и изоляция из стекловолокна, а также старая проводка. Перед сверлением новых отверстий и прорезанием стен убедитесь, что питание отключено.

Замена проводки розетки

Для замены проводки, питающей розетку, необходимо удалить старую розетку. Старый кабель можно будет протянуть обратно через отверстие, в котором он проложен. Однако, если он прикреплен скобами, это не вариант. Вам нужно будет просверлить новое отверстие для нового кабеля.

Сверление новых отверстий

Если вы подключаете розетку или выключатель света и не можете повторно использовать отверстие старого кабеля, необходимо новое отверстие. Хотя для этого требуется изрядное количество навыков, новые отверстия можно просверлить изнутри комнаты с помощью гибкого сверла. В качестве альтернативы необходимо пройти в лазарет или на чердак и просверлить деревянную пластину. Поиск отверстия требует тщательного измерения. Сначала просверлите отверстие диаметром 1/8 дюйма, чтобы убедиться, что вы не собираетесь просверливать отверстие в полу или в стойке.

Определение количества цепей

Часто старая проводка не обеспечивает достаточного количества цепей для энергопотребления современных приборов, освещения и техники. Перед тем, как начать прокладку кабеля, вы должны спланировать свои цепи в соответствии с правилами Национального электротехнического кодекса или NEC. NEC дает рекомендации, которые необходимо соблюдать, особенно для таких помещений, как кухня и ванная комната. Изучите электрические схемы жилья, чтобы спланировать вашу планировку, или наймите электрика в качестве консультанта.

Замена сервисного оборудования

Помимо замены проводки, вам также следует подумать о замене вашего электрического сервиса, включая главную панель и все вспомогательные панели. Это может быть необходимо, если на вашей старой панели недостаточно места для добавленных цепей. Кроме того, это может быть целесообразно, если ваша старая панель находится в плохом состоянии или у вас есть предохранители вместо автоматических выключателей. Если вы модернизируете панель, вам, скорее всего, придется заменить провода, питающие дом.Эту работу лучше оставить профессиональному электрику.

Как построить качественный бревенчатый дом

КОММУНАЛЬНЫЙ ПРОЕКТ

К проектированию инженерных сетей приступаем после оформления заказа на комплект деревянного дома и оплаты 50% его стоимости.

Чертежи фундамента дома
Эти чертежи мы делаем до начала работ по устройству фундамента на основе архитектурного проекта деревянного дома. Стоимость чертежей входит в общую стоимость комплекта дома.

Строительный проект (рабочие архитектурные чертежи)
Это подробные чертежи, которые необходимы для изготовления деревянного дома и сборки дома на строительной площадке. Стоимость чертежей входит в общую стоимость комплекта дома.

Стоимость проектирования инженерных сетей
Проекты фундамента дома, водоснабжения, канализации, отопления и электрики — эти виды инженерии не входят в стоимость комплекта дома, поэтому могут быть выполнены местными специалистами.

Монтаж деревянного дома — важнейший элемент в строительстве!
Финская технология возведения домов имеет свою специфику, поэтому мы доверяем их сборку только нашим профессионалам — они имеют многолетний опыт и совершенствуют его в процессе сборки деревянных домов, используя новые строительные решения и технологии.

Оболочка здания состоит из крыши, внешних стен, включая окна и двери, и фундамента. Необходимо, чтобы все конструкции, элементы и детали дома были собраны профессионально, тщательно и аккуратно.Большая часть тепла уходит через крышу, поэтому важно правильно уложить изоляционные материалы. Правильная установка окон и дверей в деревянном доме тоже играет важную роль в энергоэффективности дома.

Теплый дом
Энергоэффективный дом — это такие архитектурные решения и технологии, которые повышают комфорт и одновременно снижают затраты на отопление дома. Впоследствии затраты на строительство энергоэффективного дома окупятся за счет снижения затрат на электроэнергию.Благодаря эффективной конструкции мы добиваемся максимального комфорта и экономии энергии в каждом нашем доме. Исследования показали, что наши деревянные дома чрезвычайно энергоэффективны — они позволяют экономить до 25% количества энергии.

Строительство бревенчатых домов также приводит к положительным изменениям в области воздействия на окружающую среду. Реализованное осветительное оборудование, вентиляция, рекуперация тепла, современные инверторы, солнечная энергия, водосберегающая сантехника и приборы несут ответственность за снижение затрат.Несмотря на то, что наши деревянные дома герметичны, в них легко дышится — естественная способность дерева выравнивать температуру и влажность обеспечивает отличное качество воздуха в любое время года. Это одновременно снижает стоимость и вентиляцию.

Сборка комплекта деревянного дома на готовом подвале осуществляется от 2 до 12 недель — в зависимости от размеров дома и его оснащения. Важна также разгрузка составных частей дома и их хранение на строительной площадке — они должны выполняться в соответствии с принятыми стандартами и правилами.Если сборка деревянного дома была произведена грамотно и аккуратно, в будущем вы избежите многих проблем.

.

No related posts.
