Как рассчитать количество газоблоков для строительства дома

Прежде чем начинать стройку идет этап расчетов количества материала и стоимости, особенно если вопрос касается расхода газоблока для строительства дома.

Казалось бы, что сложного? Необходимо знать только высоту, ширину стен и параметры единицы газобетона и деления одного объема на другой. Но, не все так просто – понадобится в расчетах учесть оконные и дверные проемы, перегородки и т.д.

Просчет можно выполнить своими силами или с помощью программы калькулятора на онлайн платформах, в которых есть все необходимые параметры, например, стандартные параметры газоблока, типоразмеры стен, дверей, оконных проемов.

Газобетонный блок – инновационный материал

Газоблок классифицируется, как бетон ячеистого типа, особенность конструкции, которого обеспечивается за счет химической реакции между алюминиевой пудры и извести.

Важным отличием от аналоговых стройматериалов – большой ассортимент типоразмеров, способность выдерживать большие нагрузки за счет равномерного распределения воздушных пор.

Это обеспечивает необходимость применять его для строительства домов:

• возведения несущих стен;
• основу под укладку перекрытий.

Особенности расчета жилого дома.

Для точных расчетов необходимо знать особенности, как рассчитать количество газоблоков для строительства дома, понимать особенности возведения конструкций.

Стены

Первоначально потребуется вычислить следующие параметры:

• Периметр внешних стен;
• Объем внешних стен;
• Периметр, объем окон и дверей.

Важно! Перед вычислением итогового значения, необходимо знать объем внутренних несущих стен и межкомнатных перегородок, на которые потребуется добавить газобетон.

Например, есть небольшое здание в 1 этаж, размерами 10х10 метров. Внутренние и несущие стены, перекрытия возводятся толщиной в 20 см, газобетон имеет размеры 60х40х20 («сороковка»). Периметр конструкции – 40 мп, аплощадь 120 м², вычитая площадь окон и дверей получаем 105,72 м² (120 – 12,6 – 1,68). Площадь окон посчитать несложно 7 проемов умножить на периметр — 1,2х1,5х7, по аналогии произвести расчет дверных проемов: 0,8х2,10.

Чтобы посчитать объем кладки для строительства домов из газобетона необходимо умножить толщину предполагаемых конструкций на площадь – 105,72 м

2 .Чтобы высчитать точное количество газобетона необходимо учесть объем кладочного раствора и вычесть его из предыдущего общего значения. В результате получится цифра – 38,90 м³ , которую уже можно перевести в готовое количество стройматериала, разделив на объем единицы газобетона – 810 штук.

Важно! Необходимо учесть также коэффициент потерь – в среднем он составляет 1,05. В итоге для возведения стен жилого дома потребуется 851 газоблок.

Несущие стены

При условии, что газобетон толщиной 20 см для кладки потребуется 10м – 0,8 м (требуется вычесть размер наружных стен). В результате получается 9,2 м, которые требуется умножить на 2 несущие стены и высоту этажа (к примеру – 3м).

В результате после вычислений получается 55,2 м² . Также по аналогии необходимо вычесть объем дверей, оконных блоков и раствора. В Итоге цифра объема будет составлять 9,69 м³, которую нужно перевести в штуки – 186 штук и умножить на коэффициент потерь (1,05). Итоговая цифра газоблоков на несущую стену составляет 195 единиц.

Перегородка

Есть два различных метода просчета межкомнатных перегородок, самый простой – вычислить необходимое количество газоблоков, по аналогии со стенами. Также можно рассмотреть схему «квадратуры», основа которой состоит в том, что изначально берется константа – количество газобетонных блоков на 1 квадратный метр. Для расчета необходимо умножить заданный показатель на площадь перегородок.

Для справки в кладке 1 квадратного метра приблизительно 6,6 единиц газобетонного блока с размерами 60х10х25 см.

Это схема расчета, которую легко можно применить к любому строительному материалу, например, для расчета:

• кирпича
• керамических блоков

Фронтоны

Для отечественных широк наиболее актуальной является односкатная или двускатная крыша, для возведения которой требуются фронтоны.

Для строительства дома и вычисления количества газоблока необходимо учесть все строительные конструкции. Фронтоны выполняются в виде трапеций, треугольников – поэтому просчет выполняется только вручную на основе простых математических формул. Количество газоблоков можно просчитать так же как и в предыдущих формулах, но в таком случае стоит учесть также «%» стройматериала на порезку.

Преимущества и недостатки стройматериала

Весомым достоинством газобетонного блока является пористая текстура, обеспечивающая длительное и эффективное сохранение тепла. Он обладает теплоемкостью в 4-5 раз больше, чем кирпич. Это хорошая возможность экономить на обогреве помещения.

К преимуществам выбора газобетонного блока стоит отнести следующие характеристики:

1. Легкий вес и возможность самостоятельно строить жилой дом, даже при больших объемах.
2. Простота в порезке и обработке.
3. Материал экологичный, безопасный для жилого строительства (не горючий).
4. Для большей экономии именно с газобетоном может использоваться тонкошовная кладка, без ущерба для конечной конструкции.

Среди минусов можно выделить следующее:

1. Гигроскопичность обуславливает необходимость внешней отделки стен, чтобы защитить от агрессивных факторов.
2. Пористая структура со временем может провоцировать появление сколов и трещин, особенно при движении грунта, большой нагрузке на фундамент.
3. Низкая морозоустойчивость. Согласно официальным характеристикам, без повреждений такие конструкции простоят приблизительно 35-40 лет.
4. Рекомендуется применять специальный кладочный клей.

Несмотря на высокую стоимость материала, рекомендуется выбирать газоблок повышенной плотности, чтобы обеспечить запас прочности будущей конструкции. Работая с газобетоном нельзя игнорировать необходимость армировать (хотя бы каждый 6й ряд, базальтом, проволокой и т.

д.).

количество кубов и использование калькулятора онлайн

На участке размером чуть более одной сотки, можно построить просторный дом, который обеспечит необходимой жилой площадью довольно большую по современным меркам семью. Полезная площадь домов с одинаковой площадью в плане, зависит от этажности и может сильно варьироваться. Чтобы рассчитать, сколько нужно газобетона на дом 10 на 10, необходимо иметь точное представление о его внутренней планировке, рассчитать толщину стен и знать их высоту.

Содержание

1. Методика расчета количества газоблоков
2. Гостевой дом 10*10 со сложной конфигурацией в плане
3. Дом в два этажа
4. Дом в полтора этажа (с мансардой)
5. Особенности расчёта фронтонов
6. Использование калькулятора
7. Заключение
8. Калькулятор дома из газобетона

Методика расчета количества газоблоков

Любой дом представляет собой некую геометрическую фигуру со стенками определённой толщины. Зная их длину и высоту, объём стен рассчитывается с помощью всем известных со школьной скамьи формул. Для наглядности рассмотрим несколько конкретных планов домов, и рассчитаем по ним количество газоблоков на стены.

Сколько кубов нужно на одноэтажный дом квадратной формы

Чтобы конкретизировать свои расчёты, возьмём для примера дом 10 на 10 в одном уровне – с тремя спальнями, котельной, кухней с двумя входами и небольшой гостиной.

Для точности расчёта недостающие данные зададим сами:

• Четыре внешние стены и одна внутренняя (несущая) возводятся из газобетона D500 толщиной 0,4 м и высотой 2,8 м. Размер блоков 600*200*400 мм. Общая длина стен составляет 50 м.
• Межкомнатные перегородки толщиной 0,1 м, общая длина 21 м, газоблоки D600 размером 600*200*100 мм.
• Две стены с вентканалами толщиной 0,2 м, длиной 5,5 м. Возвести можно как из стенового блока, установленного на ребро, так и из перегородочного, если сделать двойную кладку.

Ещё для расчёта газобетона нужно знать, из чего возводятся фронтоны крыши, и предусмотрены ли они вообще. Если под кровлей будет просто неотапливаемый чердак, толщина фронтонных стен определяется, исходя из несущей способности и ветроустойчивости кладки (обычно 25 см достаточно). Если проектируется жилая мансарда, толщину фронтонной кладки делают такой же, как и стен первого этажа (по теплотехническому расчёту).

В данном случае мы учитывать фронтоны не будем. В одноэтажных домах чердаки обычно не эксплуатируются, и фронтоны нередко просто зашиваются доской и закрываются отделочным материалом.

Все конструкции разной толщины, высоты или плотности нужно рассчитывать отдельно. Сначала несущие стены, потом перегородки:

• В несущих стенах есть 9 окон размером 1,42*1,45м; 1 дверной проём 0,9*2,1 м, и 3 проёма по 0,8*2,0 м. Находим площади всех проёмов и суммируем их, получаем: 9шт х (1,42 м*1,45м) + 1шт х (0,9м*2,1м) + 3шт х (0,8м*2м) = 25,22 м2. Это площадь всех проёмов, которую нужно будет минусовать из общей площади стен.

Расчет газоблока на квадратный метр

Подробнее

• Чтобы найти площадь стен, умножаем их длину на высоту: 50м х 2,8м = 140 м2. За минусом проёмов получится 114,78 м2.
• Теперь находим объём кладки, умножив её площадь на толщину: 114,78 м2 х 0,4 м = 45,912 м3.
• Допустим, стенки на кухне и в ванной, в которых будут устраиваться вентиляционные каналы, мы будем возводить из таких же блоков, только монтируемых на ребро. Считаем: 5,5 м*2,8м*0,2 м = 3,08 м3.
• Это количество можно присоединить к общей кубатуре и добавить 5% запаса на раскрой: (45,912 м3 + 3,08 м3) х 1,05 = 48,992 м3 х 1,05 = 51,44 м3. Такое количество газоблоков D500 размером 600*400*200 мм потребуется для возведения несущего остова здания.

Аналогично считаем перегородки – их длину мы поставили в условие задачи уже без проёмов: 21м х 2,8м х 0,1 м = 5,88 м3. С учётом 5% запаса получается: 5,88 м3 х 1,05 = 6,17 м3 — количество блоков D600 размером 600*200*100 мм, требуемое для возведения перегородок.

Гостевой дом 10*10 со сложной конфигурацией в плане

Проще всего считать площади стен, когда дом имеет в плане форму прямоугольника. Если же стены у него имеют иную конфигурацию, приходится дольше повозиться с подсчётом их длины. В остальном принцип расчётов одинаков. Рассмотрим вариант гостевого дома, в котором к прямоугольной части, в которой находится баня, пристроена восьмиугольная комната отдыха с панорамным остеклением.

На плане видно, что стены той части дома, где находятся помывочные помещения, толще. Возьмём для примера 450 мм, а более тонкие стены многогранной пристройки будут возводиться у нас толщиной 350 мм.

Виталий Кудряшов

Строитель
Автор портала full-houses.ru

Задать вопрос

Так как здание одноэтажное, и к тому же это баня, в которой важно сохранять тепло, газоблоки можно взять плотностью 300 кг/м (при условии, что класс прочности у них не меньше В1,5). При столь низкой плотности газобетона, кладка будет обладать высокой паропроницаемостью. При отсутствии внешней отделки или при облицовке фасада с вентилируемым зазором, пары, попадающие в стены несмотря на обязательную пароизоляцию помещений, смогут интенсивно удаляться в атмосферу.

Внутри дома есть перегородки, отделяющие помывочные помещения и санузел друг от друга и от холла, а так же холл от комнаты отдыха. Здесь, наоборот, нужно уменьшить паропроницаемость, поэтому газобетон лучше взять более плотный (600 кг/м3). Толщина перегородок будет у нас 150 мм.

Так как две части дома будут возводиться с разной толщиной стен, считать количество кладочного материала придётся по отдельности.

• В прямоугольной части здания есть 4 стены и все разной длины, которую нужно суммировать, чтобы получить общую длину стен. К примеру, это будет: 4,8 м + 6,4 м + 8,5 м + 4,2 м = 23,9 м.
• При высоте стен 2,65 м, мы получим площадь: 23,9 м * 2,65 м = 63,335 м2.
• На плане мы видим, что в этой части дома есть три окна: два обычных и одно маленькое в туалете. Если их площадь у нас составит 5,035 м2, то чистой кладки останется 63,335 м2 – 5,035 м2 = 58,3 м2.
• Умножаем площадь на толщину стен, получаем: 58,3 м2 х 0,45 м = 26,235 м3. С 5% запасом будет 27,55 м3.
• Теперь считаем стены в гостевой части дома, которые имеют меньшую толщину. Восьмигранник – это правильная геометрическая фигура, у которой все грани равны. Допустим, длина одной грани составляет 2,22 м. Всего их семь – восьмая перегородка.
• На трёх стенках имеются фрагменты панорамного остекления (от фундамента до крыши) шириной по 1,5 м, общей площадью 11,93 м2.
• Общая длина стен получится 2,22 м х 7 шт = 15,54 м. Площадь 15,54 м х 2,65 м = 41,181 м2. За минусом площади остекления остаётся 29,251 м2.
• Прибавляем 5% запаса, получаем 30,71 м2.

Теперь перегородки. Точно так же, находим сумму их длин и определяем площадь. Затем минусуем площадь проёмов, и, умножив на толщину кладки, находим кубатуру.

Дом в два этажа

Принцип расчёта объёма стен двухэтажного дома ничем не отличается от представленного выше. Разница только в том, что второй этаж может быть меньше за счёт архитектурных особенностей дома, либо иметь иную высоту. Когда эти параметры одинаковые, рассчитав материал на один этаж, можно просто умножить это количество на два.

Сегодня основным трендом для частного застройщика являются проекты домов из газобетона до 100 кв м.

Подробнее

Если длина или высота стен будет разная, считать сколько надо газоблоков для внутренних перегородок, придётся по отдельности. Чаще всего разница между первым и вторым этажом бывает в планировке помещений, что отражается на общей длине перегородок. Материал для них рассчитывается отдельно, а потом итог по второму этажу суммируется с количеством, необходимым для первого.

Дом в полтора этажа (с мансардой)

В отличие от полноценного второго этажа, стены мансарды всегда имеют меньшую высоту, поэтому их придётся в любом случае рассчитывать отдельно. К тому же, здесь есть ещё и фронтонные стены, которые могут иметь треугольную, трапециевидную или даже сферическую форму, поэтому расчёт получается более сложным.

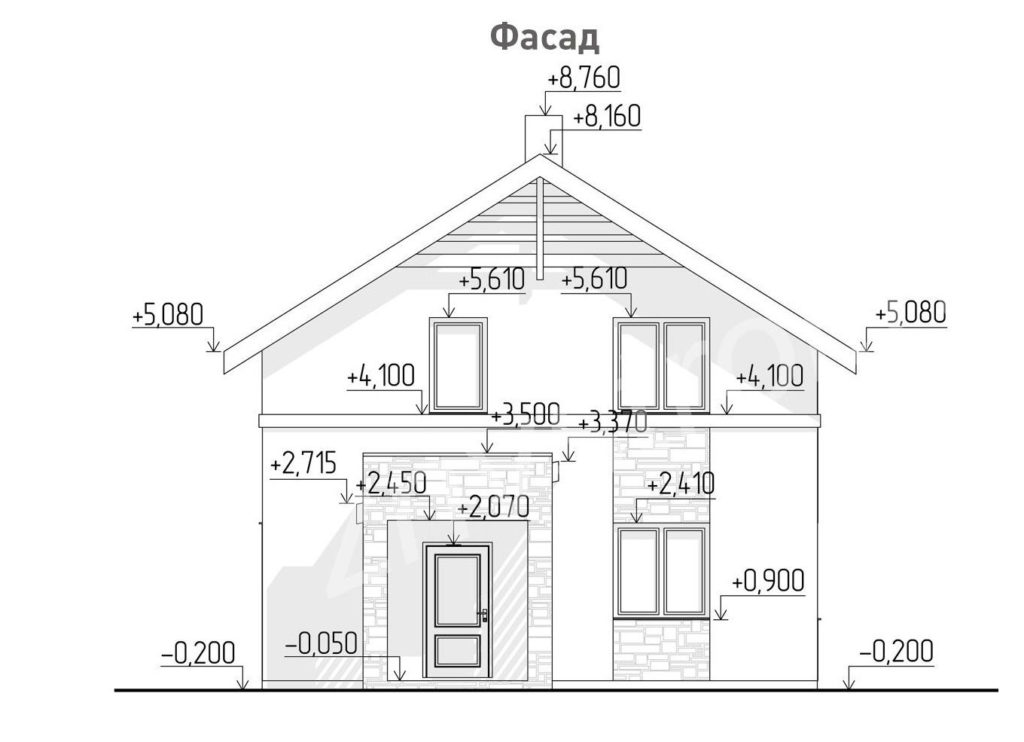

Особенности расчёта фронтонов

Если фронтон имеет форму равнобедренного треугольника, его площадь можно найти по формуле: ½ В х Н = S (В – это ширина основания крыши, Н – высота в самой высокой части конька).
Чтобы найти площадь фронтона ломаной крыши, её нужно будет разделить на две фигуры: треугольник и трапецию.

Формулу треугольника мы указали выше, а для определения площади трапеции используется такая: ½(В+С)*Н = S. Здесь В – это основание крыши; С – длина более узкой части трапеции; Н – высота трапеции (от армопояса до места преломления ската). Затем площади треугольника и трапеции суммируются – это и будет площадь фронтона.

Найдя площадь фронтонный стены, вы точно так же минусуете из неё площадь имеющихся проёмов, после чего умножаете на толщину кладки и находите объём. Рассчитав количество блоков на остальные стены, суммируете цифры и приплюсовываете к итогам расчёта первого этажа.

Использование калькулятора

Применять онлайн-калькулятор для расчёта материалов на дом имеет смысл, только когда здание имеет правильную геометрическую форму в плане и один этаж. Большинство сервисов настолько примитивны, что не учитывают ни размеры проёмов, ни наличия перегородок, ни тем более фронтонов сложной конфигурации — так что получить точный расчёт будет довольно проблематично.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Чтобы проверить соответствие двух расчётов, на просторах интернета мы нашли сервис, в котором всё это учитывается, и проставили запрашиваемые данные. Результат, который мы получили, превысил итог ручного расчёта почти на 10 кубов.

Учитывая, что в начале осени 2021 года стоимость автоклавных газоблоков доходит до 9500 руб, нетрудно посчитать, сколько денег пришлось бы переплатить. Вывод можно сделать только такой: лучше потратить немного времени, но рассчитать количество материала самостоятельно.

Сколько поддонов нужно

Газоблоки отпускаются в фабричных упаковках, до поступления на объект никто их не распечатывает. Блоки сложены на поддонах, которые в зависимости от ширины и длины имеют определённую норму загрузки.

Сориентироваться в расходах очень сложно, потому что и стройматериалы, и услуги подрядчиков регулярно возрастают в цене. Тем не менее, предварительный расчет стоимости дома из газобетона поможет понять, из каких этапов состоит строительство, сколько и каких материалов на него уйдёт.

Подробнее

Норма указывается приблизительно, точное количество помещающегося на паллеты газобетона зависит ещё и от формата блоков. Например, средняя вместимость стандартного поддона 1200*1000 мм составляет 1,875 м3. Однако блоков размером 625*250*200 или 625*250*400 помещается 1,992 м3, а блоков 600*250*300 мм – 2,16 м3.

У европоддона размер меньше, чем у стандартного: 800*1200 мм — а соответственно, меньше и норма загрузки (в среднем она составляет 1, 406 м3). Чтобы узнать, сколько поддонов нужно приобрести, разделите расчётную кубатуру стен на грузоподъёмность одного поддона и округлите итог в большую сторону: 51,44 м3 : 1,92 м3 = 27 поддонов.

Заключение

Зная норму загрузки поддонов и их требуемое количество, легко посчитать общий вес груза. Вес кубометра газоблоков мы знаем, он идентичен плотности бетона: 1м3 стеновых изделий D500 весит 500 кг.
Упаковка блоков при объёме загрузки 1,92 м3 будет весить 960 кг. С учётом собственного веса поддона (22 кг), один поддон потянет 982 кг. Умножаем вес единицы на количество паллет, получаем общий вес груза: 982 кг*27 шт = 26514 кг (или 26,54 тн).

Столь точный расчёт массы груза позволит подобрать автомобиль с соответствующей грузоподъёмностью, что очень важно при транспортировке любого стройматериала, а не только газоблоков.
