Автор: tanya

В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.

Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме — определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.

Содержание: (скрыть)

Система вентиляции — естественная или механическаяПереток воздухаПриток воздухаЕстественный приток через проветриваниеПроветривание при полностью открытых окнахПроветривание при полностью открытых окнах и входной двериЕстественный приток через приточные стеновые и оконные клапаныПринудительный приток с применением всасывающих вентиляторовВытяжка воздухаЕстественная вытяжкаМеханическая вытяжкаВентиляционные системы с рекуперациейРасположение оборудования системы рекуперацииВиды воздуховодовКухонная вытяжка

Система вентиляции — естественная или механическая

Как посчитать воздухообмен и подобрать сечение воздуховода мы разобрали в статье Классификация и расчет систем вентиляции дома.

Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков. И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией. Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м³/час, а для естественной не более 1 м³/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.

Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Т.е. для того чтобы пропустить одно и то же количество воздуха – сечение вентиляционного канала естественной вентиляции будет больше, чем механической. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м³/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой. Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в жилых домах. Поэтому при больших площадях дома и соответственно больших цифрах необходимой вытяжки зачастую приходится прибегнуть именно к механической вытяжке. Приток воздуха в помещение тоже не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.

Переток воздуха

Схема организации перетока в вентилируемом пространстве

^{1 — зона притока воздуха;  2 — зона перетока воздуха; 3 — зона вытяжки воздуха.}

Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения. Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним. Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.

Дверь с переточной решеткой

Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.

Зазор под дверью для свободного движения воздуха

Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация — естественный приток через неплотности наружных ограждений (окон, наружных дверей и стен дома).

Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м²). При небольшой площади дома, около 100-140 м², объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.

Естественный приток через проветривание

Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна

Металлопластиковые окна в положении проветривания

— несет за собой большие потери тепла;

— в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;

— обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.

Проветривание при полностью открытых окнах

Проветривание при помощи полностью открытых окон

— быстрый обмен воздуха в помещении – всего 4-10 мин;

— нет эффекта охлаждения конструкций.

Проветривание при полностью открытых окнах и входной двери

Проветривание открытием всех окон и входной двери

— опасный для здоровья сквозняк;

— максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.

Примечание: Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны

 каждый час проветривать это помещение одним из описанных выше способов. Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.

Естественный приток через приточные стеновые и оконные клапаны

В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.

Окно с приточным клапаном

Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха — приточный стеновой клапан.

Стеновой приточный клапан

Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого. Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.

Приток воздуха в зоне действия радиатора

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.

Установка приточного клапана непосредственно за радиатором

Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).

Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.

Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L

пр) пользуясь приведенным расчетом в статье Вентиляция дома. Классификация и расчет систем вентиляции дома.

Дом с установленным стеновым приточным клапаном

Принудительный приток с применением всасывающих вентиляторов

Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений. Тогда Вам подойдет система принудительного притока воздуха.

Приточная система состоит из вентиляционного оборудования и вентиляционной сети.

К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель. А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты). Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе. Калорифер – для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими. При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.

Схема набора оборудования для приточной вентиляции

Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.

Вытяжка воздуха

Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).

Вентиляционный канал из кирпича

Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.

Виды вентиляционных каналов

_{а — размещение вентканалов в кирпичной стене;}

_{б — вентиляционные приставные каналы;}

_{в — подвесной вентиляционный короб;}

_{г — вывод на крышу вентиляционной шахты.}

Естественная вытяжка

Если количество воздуха, которое нужно отвести (L_выт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.

Различные виды вентиляционных решеток

Механическая вытяжка

Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической,  установив в ванные комнаты и санузлы, вытяжные вентиляторы.

Вытяжные вентиляторы

На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал. Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (L_выт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру L_выт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.

Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света. Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.

Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.

Схема реализации приточно-вытяжной вентиляции в здании

 1- вытяжной вентилятор; 2 — приток воздуха через неплотности оконного проёма; 3 — приток воздуха через приточный клапан; 4 — переточная решетка в дверном проеме.

Движение воздуха по этажу

Вентиляционные системы с рекуперацией

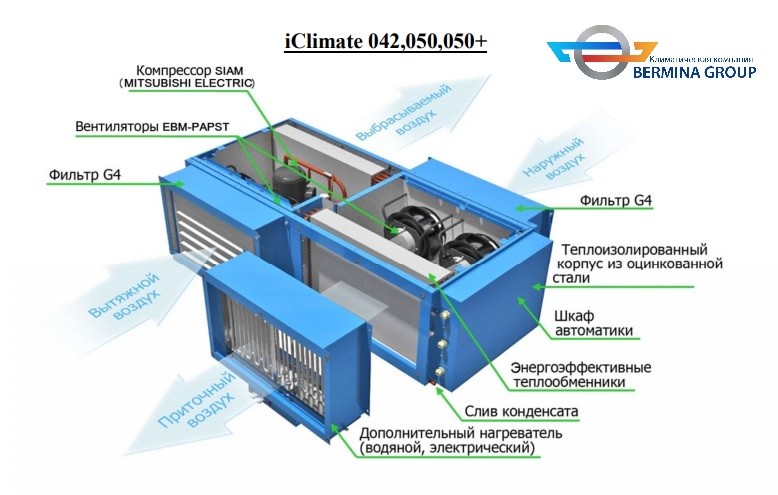

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым).  Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.

Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м³/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).

Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке


Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше).  Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?

Круглый воздуховод

В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.

Прямоугольный воздуховод

В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.

Гибкий воздуховод

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

Кухонная вытяжка

Кухонная вытяжка

Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается. Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.

В этой статье мы разобрали возможные варианты обеспечения должного притока и вытяжки в коттедже. Надеюсь они помугут наполнить стены Вашего дома свежим и чистым воздухом.

Статья взята с сайта http://www.builderclub.com

выбор, достоинства, инструкция по расположению и монтажу

Содержание:

• Естественная или принудительная вентиляционная система?
• Экономичная вентиляция
• Приточная вентиляция
• Какую вентиляцию выбрать?
• Расположение приточно – вытяжного оборудования
• Приточная принудительная установка
• Воздуховод

При строительстве нового дома или приобретая новую квартиру, каждый человек хочет создать благоприятные и комфортные условия для проживания. Но уют и комфорт доставляют не только мебель и интерьер, для удобства нужно устанавливать и различную дополнительную технику. В данной статье речь пойдет о том, как устанавливается приточная вентиляция в частном доме.

Остановив свой выбор на установке приточной вентиляции, любой хозяин будет доволен ее работой. Наиболее сложной считается искусственная приточная вентиляция. Для установки этого вида системы можно применять воздуховоды из пластика. Их форма и размеры не имеют значения, главное закрыть их со стороны улицы специальной решетчатой пластиной. Она скроет материал и будет красиво сочетаться с интерьером дома, и во – вторых, защитит воздуховод от попадания в него пыли и различных мелких частиц.

Вентиляция дома

Вентиляция подразделяется на естественную (чаще используется в частных домах, включает окна, форточки и подобное) и принудительную (устанавливается в основном в многоэтажках и включает кондиционеры и прочее оборудование). В качестве естественной вентиляции могут служить окна, двери и прочие проемы и отверстия.

Естественная или принудительная вентиляционная система?

Естественная вентиляция частного дома должна быть организована подобным образом: температурная разница воздуха на улице и дома заставляет воздушный поток подниматься в верхнюю часть канала вентиляции. Сам канал располагается в вертикальном положении и соединен со всеми этажами здания через определенные отверстия для выхода воздуха, поэтому воздух (начиная с подвального помещения) постепенно проходит через отверстие и выходит в вытяжной канал.

Тяга вытяжного отверстия зависит от некоторых факторов, которые совершенно не находятся во власти человека:

• Уровень ветра;
• Параметры установленного канала, а именно его диаметр и высота;
• Материал, из которого выполнен канал.

Естественная вентиляция становится проблематичной в зимний период времени. В холод через вентиляционные отверстия уходит большое количество тепла.

Естественная вентиляция дома

Помимо этого, воздух уходит в основном из ванной комнаты, кухни, туалета и прочее, а, следовательно, в комнатах циркуляция воздушного потока как такового не происходит. В результате столкновения холодного и теплого воздуха, образуется конденсат, во избежание появления которого была разработана принудительная вентиляция.

к содержанию ↑

Экономичная вентиляция

Самый простой и экономичный способ установки вентиляции для частного дома – монтирование вентилятора в вентиляционном канале. Их располагают на чердаке и предназначены для принудительного вытягивания воздуха из помещения дома. Таким образом, создается вытяжная вентиляция. На стене или в оконной раме располагают, так называемый, клапан, необходимый для поступления свежей воздушной массы с улицы. Клапаны должны открываться при включении вентиляционной системы.

Вытяжная система такого рода не будет никого беспокоить соей шумной работой, так как находится далеко на чердаке. В целом же, воздух, выведенный из комнаты, будет компенсироваться поступающим потоком воздуха, а, значит, будет сохранен здоровый микроклимат помещения. Коммуникации от проложенной системы нужно будет аккуратно скрыть от посторонних глаз при помощи пробитого в стене канала.

Все же вентиляционную систему лучше закладывать при строительстве самого дома, таким образом, будет намного проще спрятать коммуникации в стене помещения.

к содержанию ↑

Приточная вентиляция

Приточная вентиляция частного дома

При строительстве собственного дома нет ничего сложного, чтобы провести приточную вентиляцию частного дома своими руками. Она позволит выветрить из помещения старый застоявшийся воздух и впускать в комнату поток воздуха, наполненный кислородом.

Приточная вентиляция монтируется в помещениях с чистой атмосферой, например, в кабинете или спальной комнате.

к содержанию ↑

Какую вентиляцию выбрать?

Параметры вентиляционной системы зависят от общей площади частного дома, числа этажей в нем и комнатных помещений. Обычно, для монтажа системы используют небольшую комнату либо помещение на цокольном этаже. Современная вентиляция не требует при установке демонтажа стены. Вся система собирается, как детский конструктор, монтируются на стене помещения и скрываются подвесным потолком.

Основная часть системы – приточная установка. Этот механизм предназначен для самостоятельного вывода, фильтрации, нагрева и подачи свежего воздуха. Для частного дома используется устройство объемом 150 – 600 м3/ч и не менее. Устройство продается в стальном корпусе с расположенной внутри изоляцией, многослойными фильтрами, вентилятором и прочими деталями.

В большинстве моделей имеется калорифер. При необходимости нагрева воздуха в холодное время он включается автоматически. Благодаря нему, установленное на чердаке оборудование никогда не обмерзает. Воздух нагревается полностью за счет калорифера.

к содержанию ↑

Расположение приточно – вытяжного оборудования

Приточно-вытяжное оборудование

Вентиляционную систему можно установить на стене или потолке, используя для этого кронштейны. Крепление оборудования входит в его комплектацию. Можно расположить систему на полу, но в таком случае, нужно будет обеспечить вывод конденсата. Еще необходимо будет позаботиться о доступе специалиста сервисного центра к фильтрам, которые находятся сбоку. Следовательно, располагая устройство вентиляции частного дома в углу нужно учитывать габариты изделия.

В частных домах устройство располагается на стальном каркасе (фундаменте из бетона). Приточная магистраль закрепляется к установке и выходит наружу помещения через крышу. Устройство покрывается сверху специальным листом из нержавейки. Он поможет защитить устройство от попадания осадков и порчи.

Расположение воздуходува:

• Расположение в горизонтальном положении по всему периметру крыши;
• В вертикальном положении для перехода к нижним этажам;
• В комнатных помещениях также можно расположить устройство воздухораспределителя.

к содержанию ↑

Приточная принудительная установка

Нужна ли вентиляция в ванной частного дома? Кто – то может ответить на этот вопрос отрицательно, но кто и какое бы мнение не высказал, вентиляция в ванной комнате просто необходима. Каждое помещение с большим количеством влаги нуждается в тщательном проветривании, особенно после мытья. Дело в том, что не высушенное помещение со временем будет приходить в негодность, постепенно сократится срок эксплуатации мебели помещения и самого здания в целом.

Не обязательно устанавливать какую-то сложную систему. Можно обойтись приточной вентиляцией – для этого всего – то понадобится открытая форточка окна или другое отверстие. В это отверстие будет установлен вентиляционный механизм. С уличной стороны на это отверстие надевается защитная решетка.

Для дополнительной отделки используются шумопоглотители. Они необходимы по той простой причине, что вентилятор работает очень шумно и способен сильно отвлекать от каких – либо важных дел.

Установка вентиляции в частном доме – вопрос, интересующий многочисленное количество людей. Чтобы самостоятельно заняться этой работой, нужно прочитать немалое количество разной литературы, в том числе как сделать приточную вентиляцию в частном доме. В некоторых источниках литературы расписана вся установка оборудования по шагам. Чтобы облегчить себе работу можно поискать информацию в сети интернет. Всемирная паутина кишит кучей подсказок.

Для укладки приточной вентиляции понадобится:

1. Решетка, которая будет служить забором воздуха;
2. Специальный обратный клапан;
3. Обязательно нужны фильтры для очистки воздуха;
4. Воздуховоды;
5. Электрический калорифер;
6. Решетка для притока воздушной массы в стене помещении.

Система управляется автоматизировано. Все дело в настройке датчика температуры или специального таймера, который установлен на определенное время включения и отключения.

к содержанию ↑

Воздуховод

Какой воздуховод лучше и качественнее? Совершенно любая система кондиционирования подразумевает установку приспособления для притока или оттока воздушной массы. Воздуховоды выполняют из следующих материалов:

• Алюминий;
• Пластмасс;
• Оцинкованная или черная сталь.

Воздуховоды бывают двух форм: прямоугольная и круглая. Деталь прямоугольной формы легче монтируется в стене, тогда как круглая способствует предотвращению аэродинамических потерь. Очень удобно устанавливать гибкие детали, которые выпускаются в виде гофрированного алюминиево – полимерного рукава. Чтобы придать им жесткость, при установке их армируют проволокой из стали.

Приточная система вентиляции частного дома и ее устройство

Содержание статьи:

• Разновидности домашних систем обновления воздуха
• Разновидности вентиляционных установок
• Что такое принудительная вентиляция
• Основные компоненты и принцип работы
• Недостатки использования блока питания
• Установка для помещений с пластиковыми окнами

Современные системы вентиляции частного дома подают поток свежего воздуха в помещения и эффективно распределяют его в течение дня. Приточная вентиляция фильтрует воздух, подаваемый в дом; для работы используется обычная система воздуховодов. Наряду с этим установка обеспечивает поступление в дом чистого и влажного воздуха комфортной для человека температуры.

Разновидности домашних систем обновления воздуха

Движение воздушной смеси в доме

В качестве системы обеспечения доступа свежего воздуха в частный дом можно использовать один из трех вариантов:

• естественная вентиляция;
• принудительная вентиляция;
• Вентиляционная система смешанного типа — естественная вентиляция вместе с устройством, где используется вытяжка.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбор делает каждый владелец частного дома в зависимости от собственных пожеланий и некоторых других факторов.

Разновидности вентиляционных установок

Существующие приточные вентиляционные системы можно разделить на две основные категории:

• естественная;
• принудительно.

Приток воздуха в жилище, происходящий за счет разницы температур внутри и снаружи или в результате воздействия ветра, является притоком естественной вентиляции в помещении.

В первом случае движение воздушной смеси происходит в результате нагрева вентиляционных каналов. Во втором случае воздушные потоки перемещаются в результате воздействия ветра, который направляет воздух в помещение.

Преимуществом эксплуатации данного типа системы является отсутствие необходимости установки дорогостоящего оборудования. В такой системе не используются движущиеся элементы – электродвигатели, вентиляторы и тому подобное, имеющие ограниченный срок службы. Благодаря этому система продолжает работать даже при отключении электроэнергии.

Применение принудительной вентиляции требуется, когда в птичнике необходим постоянный активный воздухообмен.

Принудительные системы способны подавать в помещения нагретый или охлажденный воздух, что особенно актуально в холодное и жаркое время года. Кроме того, подаваемая смесь перед поступлением в дом полностью очищается от пыли и различных примесей. Также следует отметить, что такие установки обеспечивают равномерное распределение воздуха по всему дому, что является эффективным методом борьбы с конденсатом на окнах.

Этот тип вентиляционного оборудования обычно используется в производственных и офисных помещениях, где необходимо обеспечить активный воздухообмен в течение всего дня. А вот в частных домах использование приточно-вытяжных установок вовсе не редкость.

Что такое приточная вентиляция

Приточная вентиляционная установка

Это установка, обеспечивающая помещение чистой воздушной смесью; состоит из: узла подачи воздуха, решеток для каналов и воздуховодов. Самая прошитая установка состоит из:

• воздушный фильтр;
• запорный вентиль;
• обогреватель, подогревающий зимой воздушную смесь;
• вентилятор;
• глушитель, обеспечивающий бесшумную работу устройства.

При использовании такого устройства для частного дома приточная воздушная смесь подается в жилые помещения, а вытяжной воздух вытягивается через вентиляционные каналы санузла, кухни и санузла. Для нормального функционирования системы в доме на двери необходимо установить приточные решетки.

Понятно, что надеяться только на естественную вентиляцию в частном доме не рационально, в результате чего установка такой системы обеспечит качественный воздухообмен в жилище за счет постоянной подачи в него чистого воздуха.

Блоки питания различной мощности, которые легко найти на современном рынке, способны обеспечить обслуживание как компактных, так и больших помещений. В результате всего этого все жильцы дома получают абсолютно безопасный для здоровья воздух, полностью лишенный каких-либо вредных примесей, пыли и неприятных запахов.

Таким образом, приточная вентиляция в доме – это надежная гарантия качественного воздухообмена при низком уровне потребления электроэнергии.

Основные узлы и принцип работы

Компоненты приточно-вытяжной установки

Среди основных компонентов системы вентиляции вентиляционного типа:

• Воздушный клапан. Благодаря его наличию воздушная смесь попадает в дом только при включенном устройстве.
• Фильтрующий элемент, обеспечивающий очистку воздуха от различных запахов, частиц пыли и других загрязнений. Набор используемых фильтров и их качество определяют уровень очистки воздушной смеси.
• Нагреватель. Благодаря его работе зимой в помещение будет поступать подогретая смесь, а не холодная. Такой элемент может быть водяным или электрическим.
• Одним из важнейших элементов является вентилятор, обеспечивающий подачу воздуха в дом. Это осуществляется в результате давления, которое он создает в системе.
• Глушитель обеспечивает снижение уровня шума, возникающего при работе системы.

Поэтому основной целью использования приточно-вытяжной установки является принудительная подача в дом очищенного от различных шлаков и пыли воздуха, подогретого до температуры необходимого уровня.

Воздушная смесь перед поступлением в жилище поддается различной степени очистки от различных загрязняющих веществ. Что касается температуры впрыскиваемой смеси, то приточная вентиляция способа как ее нагрева, так и охлаждения до подходящей температуры — все зависит от условий, в которых работает вентиляция.

Именно благодаря этому такой тип системы воздухообмена очень популярен в частных домах разного типа, где важно обеспечить комфортные для человека условия. Важно помнить, что использование данного типа устройств допускается только в помещениях без сырости, избыточной влаги и газообразования. Поэтому принудительная вентиляция не предназначена для ванных комнат, кухонь, душевых.

При работе такой воздухоочистки создается повышенное давление, из-за чего отработанная воздушная смесь выходит из дома через щели окон и дверей, а также свободные вентиляционные каналы. Таким образом, воздух выходит естественным путем.

Недостатки использования приточной установки

Несмотря на значительное количество преимуществ использования приточной установки в частных домах, она имеет и некоторые недостатки, наиболее заметные при проектировании и монтаже системы в местах с плотной жилой застройкой. Такие проблемы связаны с нехваткой места для нормальной установки такого устройства, так как для выполнения всех необходимых требований и норм требуется определенное свободное пространство.

Часто установка данного вида вентиляции при своей работе создает определенный шум, что доставляет определенные неудобства жильцам. Для качественного решения этой проблемы требуется применение вибро- и звукоизоляционных материалов. Однако выполнение таких работ связано с дополнительными материальными затратами.

Установка для помещений с пластиковыми окнами

Приточно-вытяжная система

Как уже отмечалось, отвод воздуха из помещения, где установлена ​​вентиляция, осуществляется естественным путем. В тех же частных домах, где используются герметичные пластиковые окна, такая вытяжка воздуха невозможна.

Для таких случаев и предназначены приточно-вытяжные установки. Основное их отличие от обычных приточно-вытяжных установок заключается в том, что они способны обеспечивать как приток свежего воздуха, так и отвод отработанного воздуха. Кроме того, такие системы еще и хорошо контролируют влажность в помещении.

Чаще всего приточно-вытяжные установки используются в просторных общественных помещениях, однако легко найти компактные установки для частных домов, которые легко монтируются. Монтировать их можно как снаружи помещения, так и внутри, проделав для этого два сквозных отверстия в стене.

Такие установки за счет рекуперации обеспечивают нагрев поступающей в дом воздушной смеси. Этот метод предполагает снижение материальных затрат на отопление. Помимо рекуперации, нагрев воздуха может осуществляться обычным калорифером – водяным или электрическим.

Помимо основных компонентов системы, имеющей как приточное, так и приточно-вытяжное устройство, последняя отличается некоторыми дополнительными элементами. Среди них:

Решетка вентиляционная. Он располагается с внешней стороны помещения и предотвращает попадание посторонних предметов в воздуховод.

Воздухораспределительные устройства, контролирующие выпуск и поток воздуха. Существует большое количество установок этого типа; все они характеризуются своей конструкцией и эксплуатационными параметрами.

Регулятор, контролирующий скорость вращения вентилятора. Благодаря этому регулируется количество воздуха, которое подается в помещение.

Регулятор, позволяющий установить комфортную для человека температуру воздуха.

Датчик температуры, работающий с регулятором. Обеспечивает точное поддержание необходимого уровня температуры внутри жилища.

Таким образом, приточная вентиляция является надежным и проверенным способом обеспечения постоянного поступления в дом чистой воздушной смеси, которая всегда имеет комфортную температуру.

Как определить потребность в вентиляции пассивного дома

Обновлено: 22 апреля 2022 г. |

4 минуты чтения

Жилая система вентиляции постоянно контролирует влажность воздуха в доме и автоматически регулирует вентиляцию, пока качество воздуха не станет оптимальным. При этом до 96% тепла вытяжного воздуха кухни, гостиной и ванной комнаты повторно используется для нагрева приточного воздуха, поэтому приятная температура достигается при минимально возможном потреблении энергии. Это обеспечивает как обновление воздуха, так и здоровый микроклимат в помещении. В этой статье в общих чертах объясняется, как мы интерпретируем стандарт пассивного дома в отношении выбора подходящей системы для вашего проекта.

Пассивный дом требует использования вентиляционных систем с рекуперацией тепла, иначе в год будет теряться гораздо больше энергии, чем пассивный дом фактически использует для обогрева. При той же скорости воздухообмена вентиляционная установка без рекуперации тепла теряет около 24 кВтч/(м²год) – максимальная потребность в обогреве помещения составляет всего 15 кВтч/(м²год).

Таким образом, для пассивного дома необходимы системы вентиляции с эффективностью рекуперации тепла не менее 75 % и потреблением электроэнергии не более 0,45 Вт·ч/м³ объема транспортируемого воздуха. При этом акустическая нагрузка систем вентиляции не должна превышать 25 дБ в жилых помещениях и 35 дБ в помещении системы вентиляции. Это требует тщательного планирования воздуховодов и установки глушителей.

Размер и скорость потока

В руководстве по итоговому протоколу вентиляции, которое поставляется с пакетом планирования пассивного дома (PHPP), описывается, сколько воздуха необходимо подавать в пассивный дом. Принцип заключается в том, что при работающей системе вентиляции приточный и вытяжной воздух должны быть равными, т.е. в равновесии.

Приточный воздух устанавливается на уровне 30 м ³ /ч на человека, рассчитанного с использованием фактического количества людей, которое, как ожидается, будет проживать в доме, вместо значения по умолчанию, рассчитанного PHPP, равного 35 м ² на человека. Для малонаселенных домов (> 40 м ² на человека) ставка обратного ограничителя составляет 0,3 ACH (обмен воздуха в час). Это дает стандартный расход воздуха, который обычно устанавливается как средняя скорость вентилятора. Нормы вытяжки обычно основаны на влажных помещениях: 60 м ³ /ч для кухонь, 40 м ³ /ч для ванных комнат/подсобных помещений и 20 м ³ /ч для туалетов.

Общая скорость извлечения обычно выше скорости подачи. Этому противодействует запуск обоих вентиляторов на более высокой скорости, когда для приготовления пищи или купания требуется вытяжка. Проектная скорость «повышения» представляет собой либо «стандартную» скорость + 30%, либо общую скорость извлечения, в зависимости от того, что больше.

Расчеты номинальной ставки PHPP отличаются. PHPP сначала устанавливает максимальный поток как большее из значений подачи и извлечения, рассчитанных выше, а затем устанавливает стандартный расход на уровне 77% от этого значения. Это означает, что для плотно заселенных домов ставка на человека ниже 30 м 9 .0163 3 /ч на человека, а для домов с большим количеством ванных комнат цена на человека выше.

Рекомендуется следовать стандартной норме вытяжки на 30 м ³ человека в час и увеличивать или уменьшать скорость вытяжки, чтобы достичь увеличения на +30-40%, при условии соблюдения местного законодательства.

Основным правилом определения притока воздуха в каждую комнату является обеспечение притока в спальню не менее 15 м ³ /ч/чел., а затем резервирование остальных помещений для жилых помещений.

В зависимости от планировки столовые часто не нуждаются в собственном притоке, потому что они могут полагаться на воздух, поступающий на кухню. Скорость вытяжки устанавливается в соответствии с типом помещения, но должна быть уменьшена пропорционально скорости усиления до стандартной скорости, чтобы обеспечить баланс скорости подачи и вытяжки.

Компания Dantherm считает уровень Passivhaus адекватным, поскольку жилые вентиляционные установки с рекуперацией тепла обеспечивают значительно более высокую скорость подачи свежего воздуха в спальни и гостиные. Уровень Passivhaus также снижает риск пересыхания внутреннего воздуха в зимнее время. Кроме того, конструкция Passivhaus позволяет использовать «низкую» скорость вращения вентилятора, которая обычно на 30 % ниже стандартной скорости.
