Правила подключения газового котла в частном доме: монтаж, схема подключения, как установить, правила и требования

требования, монтаж, подключение, как установить, размеры и правила, объем помещения, условия расположения, проект

Содержание:

Документы, регламентирующие монтаж газового котла
Согласование установки, нормативные требования
Проектирование установки газового котла в частном доме
Утверждение проектной документации
Требования к котельной
Вентиляция и дымоотведение
Информация о газовых котлах
Правила монтажа и подключения газового котла
Основные правила пользования газовым агрегатом

Газовый отопительный котел для частного домовладения считается одним из лучших вариантов, поскольку он имеет высокий КПД и позволяет легко корректировать интенсивность обогрева. Затраты на приобретение и установку этого нагревательного агрегата окупятся достаточно быстро, поскольку газ как топливо экономически выгоден.

Когда запланирована установка газового котла в частном доме требования к нему и помещению, где он будет находиться, следует уточнить заранее. Как показывает практика, хозяину недвижимости предстоит подготовить солидную папку разных документов и получить разрешения в определенных инстанциях. Занятие это нельзя назвать приятным, но оно необходимо.

Документы, регламентирующие монтаж газового котла

В первую очередь, перед тем, как приступить к установке газового оборудования в частном доме, его владельцу желательно познакомиться с нормативной документацией, содержащей все правила и требования, которые нужно будет выполнять при создании автономного отопления.

Всю требуемую информацию можно отыскать в СНиП 31-02-2001. Помимо этих Строительных норм и правил нужно ознакомиться и с другими документами, среди которых: СНиП 41-01-2003; 21-01-97; 2.04.01-85. Правила устройства котельной в частном домовладении регламентирует СНиП 2.04.08-87.

Согласование установки, нормативные требования

Для того чтобы была произведена установка и подключение газового котла в частном доме, недостаточно прочитать СНиП. Прежде всего, нужно получить техусловия, которые в дальнейшем будут основанием для выполнения работ, связанных с подключением прибора к централизованным газовым сетям.

Владелец недвижимости должен подать заявление в службу, отвечающую за газоснабжение по месту жительства. В нем следует указать планируемый расход газа для отопления дома и для иных бытовых или хозяйственных нужд. Этот параметр имеет ориентировочную величину, исходя из нормативов, прописанных в СНиП 31-02.

Итак, объемы газа в сутки для дома на одну семью составляют:

• для приготовления пищи на газовой плите -0,5 м³;
• для снабжения горячей водой посредством газового нагревателя проточного типа -0,5 м³;
• для теплоснабжения газовым агрегатом с проложенным водяным контуром — от 7 до 12 м³для российских регионов средней полосы.

В местной службе, осуществляющей контроль над газоснабжением и установкой котельного оборудования, поданная заявка рассматривается специалистами.

В результате хозяин строения получает на руки документ, в котором прописаны технические условия или дан мотивированный отказ.

Процедура рассмотрения заявки на установку в частном доме газового котла обычно занимает от 7 до 30 дней, что зависит от оперативности принятия решений в этой контролирующей организации. В случае удовлетворения запроса после получения техусловий их нужно полностью выполнить при монтаже оборудования.

Документ с положительным решением также считается разрешением на установку газового котла, а значит на начало соответствующих работ. Каждый домовладелец должен знать, что монтаж такого вида устройств без техусловий незаконен. Помимо этого, самостоятельная несанкционированная установка котла дело небезопасное.

Проектирование установки газового котла в частном доме

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Когда владельцем объекта получены на руки технические условия, он может приступать к составлению проектной документации. Ее разрабатывают на основании требований, изложенных в техусловиях.

Проект на установку газового котла должен содержать схему, описывающую прокладку газовых коммуникаций, причем для частного домовладения — по участку до входа в жилую постройку с указанием этого места на чертеже.

Разрабатывать проект должны исключительно инженеры — проектировщики, которыми получена лицензия на проведение такого вида работ. Обычно в организации, контролирующей газоснабжение в населенном пункте или регионе, функционирует проектный отдел, сотрудники которого выполняют необходимые изыскания, соответствующие расчеты и оформляют их в виде проектов с чертежами и схемами.

Утверждение проектной документации

Затем разработанный проект направляется на согласование в территориальное отделение организации, осуществляющей контроль над газоснабжением домовладения, где будет осуществляться монтаж оборудования.

Временной период, необходимый для этого, зависит от того, насколько сложная схема установки газ котла в частном доме и укладки газовых коммуникаций. Он может составить от 7 дней до 3 месяцев.

К проекту, который требует согласования, прикладывают документы, в которых описываются характеристики оборудования для котельной:

1. Технический паспорт газового прибора.
2. Инструкция производителя по его эксплуатации.
3. Сертификаты, подтверждающие соответствие оборудования санитарно-гигиеническим и техническим параметрам.
4. Экспертное заключение о том, что данный агрегат отвечает всем требованиям относительно безопасности.

Все вышеперечисленные документы выдаются тому, кто приобретает прибор, а оформляет их производитель отопительного оборудования.

Бывают ситуации, когда проект не получает одобрительной резолюции. Тогда заявителю кроме мотивированного отказа должен выдаваться перечень необходимых действий, в результате исполнения которых можно будет получить положительный вердикт. Когда проект утвержден, это оформляют соответствующим образом. Теперь можно приступать к практическим мероприятиям, связанным с монтажом газового котла в частном доме.

Требования к котельной

Чтобы использовать газовое оборудование, имеющее мощность от 30 кВт, потребуется отдельное помещение, соответствующее всем действующим правилам и инструкциям.

Чаще всего под котельную оборудуют одну из комнат в цокольном или подвальном этаже. Правда, подобная установка отопительного агрегата разрешается только для одноквартирных жилых построек.

В частном домовладении правила монтажа газового котла допускают использование оборудования любой мощности, поскольку чаще всего его размещают в пристроенном к дому отдельном помещении, что позволяет обеспечивать теплом не только жилые комнаты, но и подсобные.

Важные требования, которым должна соответствовать котельная, следующие:

1. Площадь минимального помещения для газового котла из расчета на один агрегат-4 м². При этом в одной комнате не может быть размещено более двух приборов. Этот размер котельной в частном доме обязателен.
2. Высота потолков должна составлять не менее 2, 0 –2,5 метров.
3. Для обеспечения естественного освещения необходимо наличие окна, размер которого определяют из расчета 0,3 м²на 10 м³объема помещения для газового котла, но не меньше 0,5 м². Также предусмотрено определенное расстояние от газового котла до окна, с точки зрения безопасности.
4. Ширина дверного проема не может составлять менее 80 сантиметров.
5. Минимальное расстояние от входной двери до агрегата -100 сантиметров, но лучше, если оно составит 130 –150 сантиметров.
6. Чтобы создать условия для выполнения ремонтных либо профилактических мероприятий, перед котлом следует предусмотреть свободное пространство, равное минимум 130 сантиметрам.
7. Правильная установка газового котла в частном доме означает, что он расположен в горизонтальном положении и стоит устойчиво. Это позволяет минимизировать уровень возможного шума в результате вибрации.
8. Пол и стены нужно изготавливать из негорючих материалов, кроме этого напольное покрытие должно быть абсолютно ровным.
9. В котельную надо провести холодную воду, а в полу обустроить канализационный слив для теплоносителя.
10. Для электрических розеток обязательно делают контур заземления, поскольку розжиг или насос подключают к электропитанию.
11. Следует обеспечить легкий доступ к дымоходу, а точнее к ревизионному окну, чтобы контролировать проходимость каналов и производить их прочистку.

Вентиляция и дымоотведение

Правила установки газового котла в квартире и частном доме предусматривают обустройство систем вентилирования и отвода продуктов горения газа в котельном помещении. Их неисправность или малоэффективное функционирование может закончиться поломкой оборудования или привести к чрезвычайной ситуации.

В нормативной документации к вентиляции и дымоходу в частном домовладении перечислен ряд требований:

1. Каналы дымоотведения и вентилирования нельзя объединять, их делают раздельными.
2. Чтобы в котельную проникал свежий воздух, в ней следует установить приточную вентиляцию. Входное окно устраивают в нижней части двери или наружной стены. Величина вентиляционного оконного проема составлять должна не менее 1/30 части площади помещения, но не меньше 80 мм² на 1 кВт мощности котла в случае, когда приток воздуха будет поступать с улицы, и не менее 300 мм² на 1 кВт, если из других источников.
3. Вентканалы следует всегда держать открытыми, поскольку воздушные потоки должны постоянно циркулировать.
4. Котел рекомендуется располагать в непосредственной близости к дымоходной трубе.
5. У дымохода, обустраиваемого в стене, должно насчитываться два входных канала, при этом основной из них предназначается для установки дымоотводящей трубы, а другой – ревизионный, для технологической прочистки, располагают его ниже первого не менее, чем на 25 сантиметров.
6. Сечение вытяжного отверстия дымохода не может быть меньше, чем этот же параметр у выходного патрубка газового агрегата.
7. Дымоходная конструкция не должна иметь больше трех изгибов и поворотов.
8. Для изготовления дымоходов задействуют нержавеющую или углеродистую сталь. Установка асбестобетонных или иных труб, произведенных из слоистых материалов, допускается на расстоянии не меньше 50 сантиметров от дымоотводящего патрубка нагревательного агрегата.
9. С целью обеспечения безопасной эксплуатации прибора и эффективной работы отопительной системы необходимо создание условий для поддержания требуемой силы тяги. Поэтому следует рассчитать как всю высоту трубы дымохода, так и высоту ее расположения над кровельной поверхностью, чтобы оголовок не находился в зоне ветрового подпора.

Правилами и условиями для установки газового котла установлены нормативы для его дымоходной конструкции:

• труба должна подниматься над плоской крышей без конька не меньше, чем на 50 сантиметров над кровлей или парапетом, если он обустроен вдоль ее периметра;
• когда дымоход проходит через скат крыши на расстоянии не менее 150 сантиметров от конька, то оголовок трубы нужно поднимать не меньше, чем на 50 сантиметров;
• если выход дымоотвода через скатную кровлю проложен на расстоянии 150 –300 сантиметров от конька по горизонтали, необходимо поднимать оголовок до уровня, не ниже, чем верхняя точка конька;
• в случае, когда труба проходит через скатную крышу на расстоянии больше, чем 300 сантиметров от конька, тогда ее выходное отверстие располагают на условной линии, проведенной под углом в 10 градусов от вершины конька к горизонту.

Информация о газовых котлах

На отечественном рынке потребителям предлагают обширный ассортимент газового оборудования. Чтобы выбор был правильным, нужно изучить информацию относительно отопительных агрегатов от разных производителей.

Газовые котлы делятся на несколько типов в зависимости от:

• конструктивного устройства;
• способа монтажа;
• номинальной мощности;
• принципа розжига;
• технологии отведения продуктов горения.

Согласно базовой конструкции агрегаты бывают одно- и двухконтурными:

1. Котлы первого типа нужны для обеспечения отопительной системы, а в случае планирования использования их для горячего водоснабжения, потребуется прибор, который называется бойлером косвенного нагрева. Обозначают этот агрегат отопительный газовый водогрейный сокращенно АОГВ.
2. Двухконтурные модели способны обеспечить как обогрев домовладения, так и снабдить жильцов горячей водой. Они могут функционировать как по проточному варианту нагрева, так и быть оснащены встроенным бойлером. Он не только подогревает воду, но и поддерживает некоторый ее запас. На двухконтурных приборах наносится буквенное обозначение АКГВ — агрегат комбинированный газовый водогрейный.

В зависимости от способа установки напольного газового котла в частном доме он бывает либо настенным, либо напольным:

1. Настенные модели приобретают все большую популярность, поскольку ими пользуются даже в квартирных условиях. Они удобны тем, что для отвода продуктов горения не требуется постройка конструкции, отводящей дым. Дымоудаление можно осуществлять непосредственно в атмосферу через внешнюю стену, установив коаксиальный дымоход, который также обеспечивает подачу воздуха, необходимого для сжигания топлива.
2. Устанавливаемые на полу агрегаты отличаются от настенных моделей большей мощностью. Монтаж напольного газового котла в частном доме обычно выполняют в котельных, чтобы они не загромождали бытовые помещения.

Сегодня все производимые отопительные агрегаты оснащены автоматическими защитными системами разного уровня сложности, но в любом случае в них предусмотрено прекращение подачи топлива на горелки при наличии утечек или перебоев в работе газовой магистрали, чрезмерного нагрева теплоносителя или недостаточной силы тяги в дымоходе.

Перед тем, как приобрести котел, следует обратить внимание на его мощность в кВтч, означающую выработку за единицу времени определенного количества тепловой энергии. Подбирают оптимальную модель с учетом данного параметра на основании выполненных расчетов в зависимости от отапливаемой площади и размеров газового котла для частного дома.

Легче всего высчитать мощность, исходя из того, что на 10 «квадратов» требуется 1 кВт. К полученному результату нужно прибавить 15 – 20 %, чтобы обеспечить запас и не дать агрегату работать на пределе возможностей.

Для вычислений пользуются формулой W = S × Wуд / 10, где:

W — мощность прибора;

S – отапливаемая площадь;

Wуд — удельная мощность для теплоснабжения 10 м².

В зависимости от региона нахождения удельная мощность может изменяться. Например, если для северных районов это 1,5 — 2,0 кВт, то для южных она другая — 0,7 — 0,9 кВт.

Но подобный подход к определению мощности нельзя назвать точным, поскольку он не учитывает особенностей конкретного домовладения. Можно до того, как установить газовый котел в частном доме, обратиться к специалистам, имеющим большой опыт в проведении подобных вычислений, которые рассчитают данный параметр для каждого помещения. Зная точную величину мощности, сделать оптимальный выбор газового оборудования не составит труда.

Правила монтажа и подключения газового котла

Перед тем, как подключить газовый котел в частном доме, его владелец должен обратиться к специалистам газовой службы, которые прошли специальную подготовку и были аттестованы, а также имеют лицензию на проведение подобных работ.

Профессиональный монтаж является затратным мероприятием, но зато будет гарантировано качественное его выполнение и безопасное проживание в частном доме.

Бывают случаи, когда владельцам недвижимости разрешается самостоятельно производить установку газового агрегата, но для этого следует получить персональное разрешение от контролирующей организации. Но и в такой ситуации принимать смонтированное оборудование, а также выполнять пробный его запуск должны все равно специалисты.

Начало установки нагревательного прибора состоит из нескольких этапов:

1. Прежде всего, следует убедиться, что созданы необходимые эксплуатационные условия для газового котла в частном доме и для его установки подготовлены все комплектующие. Для этого нужно еще раз прочитать техническое условие на прибор и изучить ранее утвержденный проект.
2. Затем напольный котел помещают на подготовленное, надежное, прочное и ровное основание из негорючих материалов. Лучшей поверхностью, на которую предстоит установить газовый прибор, считается бетонная стяжка. На нее укладывают керамическую плитку или лист металла. Основание должно иметь такую площадь, чтобы оно охватывало пространство перед топкой в передней части котла примерно на 40 –50 сантиметров.
3. Если конструкцией предусмотрено наличие ножек, следует проследить за тем, чтобы агрегат полностью опирался на них. Нестабильное расположение в данном случае недопустимо.
4. Настенные модели навешивают на стены на высоте 100 –160 сантиметров от пола при помощи кронштейнов или крепежных планок, имеющихся в комплекте поставки оборудования. Места их расположения размечают, используя строительный уровень.

Нужно помнить, что установка газового котла в котельной или другом помещении производится таким образом, чтобы он находился на расстоянии от электроприборов, а доступ к нему был со всех сторон.

Существуют определенные правила расположения газового котла в частном доме — ими предусматривается соблюдение определенного расстояния до потолочного перекрытия и стен:

1. От поверхности агрегата до неизолированного потолка промежуток должен составлять не меньше 120 сантиметров.
2. От боковой стенки напольной модели до стены без защитной изоляции не может быть менее 32 сантиметров. Когда на стене прикреплен лист асбеста, прикрытый металлическим листом, тогда промежуток можно сократить до 26 сантиметров.
3. Между незащищенной стенкой и дымовой трубой должно быть не менее 50 сантиметров. Если стена прикрыта асбестом и листом металла, промежуток можно уменьшить до25 сантиметров.

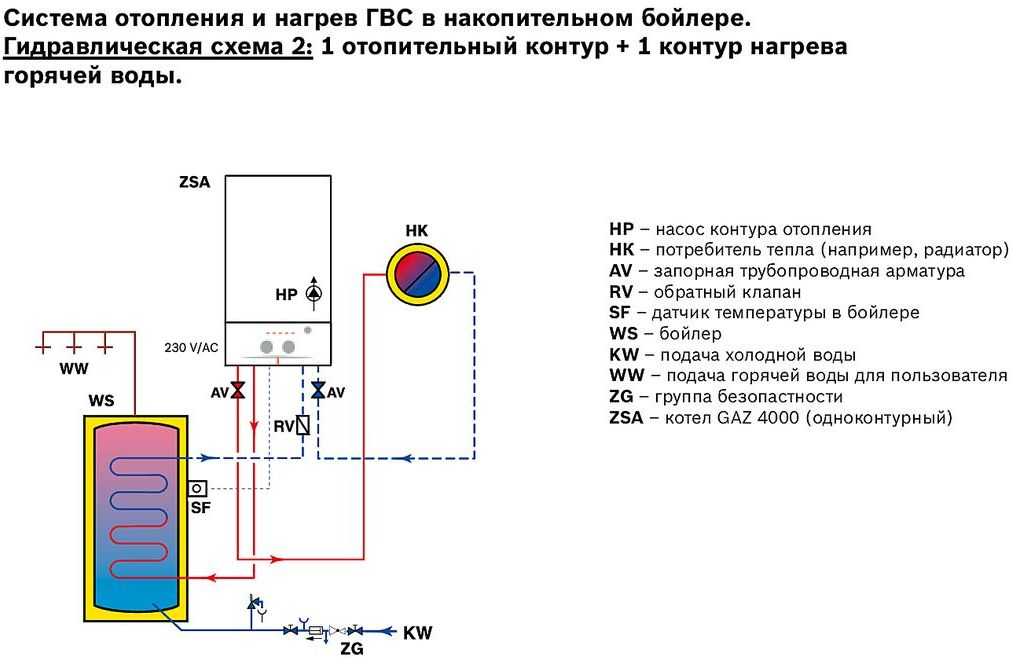

Далее установку газового котла на кухне или в котельной выполняют в такой последовательности:

1. И навесную, и напольную модели котлов нужно подключить к дымоходной системе. Для этого на них имеется выходной патрубок, его соединение с дымоходом делают абсолютно герметичным, поскольку даже через незначительные зазоры может произойти утечка продуктов горения. Эту работу производят, придерживаясь технологии стыковки «по дыму». Для этого патрубок агрегата нужно вставить в раструб дымоотводящей трубы.
2. При подключении котла к водопроводной системе перед входом в прибор устанавливают грязевик – так называют фильтр грубой очистки воды. По обе его стороны монтируют запорные краны, необходимые для перекрытия водяного потока в случае замены или очистки фильтра. Желательно монтировать фильтр с аналогичной обвязкой и на обратном трубопроводе водного контура перед котлом. В результате благодаря очистке теплоносителя теплообменник не будет забиваться.
3. Обычно на обратном трубопроводе одновременно монтируют и циркуляционный насос, который следует обвязать с байпасом и запорными кранами, чтобы в случае необходимости имелась возможность переключить режим циркуляции с принудительного способа на естественный.
4. Точку подключения к водопроводу желательно выбирать до первого разветвления труб контура и максимально близко к входу трубопровода в стену. Эта мера помогает обеспечивать требуемый уровень давления в процессе заполнения отопительной системы.
5. В напольных моделях патрубок для подсоединения труб подачи водяного контура делается в верхней части котла, а патрубок «обратки» располагается в нижней. В настенных агрегатах оба патрубка находятся снизу.
6. Труба подачи газа, к которой подсоединяют подводку к агрегату, непременно оснащают краном для перекрытия поступления газа.

Когда завершен монтаж нагревательного котла и его подключение к теплоснабжающему контуру, приступают к испытаниям оборудования на герметичность. Данный процесс, получивший название «опрессовка», выполняется специалистами, которые для этого пользуются приборами, создающими в системе избыточное давление. При проведении испытаний в местах соединений не должно быть утечки теплоносителя.

Уполномоченные сотрудники газовой службы обязаны проконтролировать герметичность подсоединения гибких шлангов подводки и всех узлов газового блока прибора. После этого, они проводят пробный запуск агрегата и проверяют корректность его функционирования в разных рабочих режимах.

После окончания контрольно – испытательных мероприятий, если соблюдены условия установки газового котла в частном доме и прибор работает безупречно, контролеры составляют акт – разрешительный документ, позволяющий его эксплуатировать.

Основные правила пользования газовым агрегатом

Пользоваться отопительными газовыми приборами нужно с соблюдением определенных правил:

1. В котельной или другом помещении всегда должно быть сухо.
2. Фильтры для теплоносителя следует очищать от грязи своевременно, чтобы продлить срок эксплуатации теплообменника.
3. Самостоятельные вносить изменения в конструкционное устройство котла категорически не разрешается.
4. Очистку трубы дымоотводящей конструкции от осевших на ее стенках продуктов горения следует производить своевременно.
5. В частном домовладении или котельной желательно установить газоанализатор, помогающий выявлять неполадки в функционировании газового оборудования.
6. Не следует избегать своевременного техобслуживания отопительного агрегата, которое специалисты рекомендуют осуществлять перед стартом отопительного сезона и после его завершения. Для этого нужно пригласить мастера, который комплексно проверит состояние и работу дымохода, системы вентиляции, фильтров, горелки и котла в целом.

Выполненный квалифицированно монтаж и соблюдение профилактических мероприятий способны обеспечить долгое и безотказное функционирование газового оборудования, а соответственно всей отопительной системы домовладения.

Правила подключения газового котла в частном доме

• Главная
• Вопросы эксперту
• ИНЖЕНЕРНЫЕ КОММУНИКАЦИИ



ВОПРОС:

Какие документы нужно подготовить и какие процедуры пройти, чтобы узаконить установку и подключение газового котла в частном доме?

ПРОЦЕДУРА УСТАНОВКИ И ПОДКЛЮЧЕНИЯ ГАЗОВОГО КОТЛА В ЧАСТНОМ ДОМЕ

Для установки газового котла в квартире или частном доме необходимо сделать следующее:

1. Получить технические условия (ТУ) на подключение к газоснабжению, В заявлении на подключение в газовую службу необходимо указать примерный объем потребления газа. Обычно ТУ выдается через две недели, при условии наличия технических возможностей для подачи соответствующего объема магистрального газа.

2. Заказать проекта установки газового котла. Проект заказывается в лицензированной организации и включает следующие схемы: монтажа котла; прокладки газопровода от точки подключения у газовой магистрали до ввода в дом;прокладки газовых труб по дому до точки подключения котла.

3. Согласовать пакет документов по подключению газа в газовой службе, обслуживающей Ваш район. Пакет документов включает: проект установки газового котла и технический паспорт котла, инструкцию по его эксплуатации, санитарно-гигиенический сертификат, сертификат соответствия техническим требованиям, экспертизу соответствия данного котла необходимым требованиям. Все эти документ, (кроме проекта) предоставляет завод-изготовитель котла.

4. Одобренный проект установки газового котла должен быть заверен печатью. После этого можно начать установку газового котла.

5. Корректность установки газового котла проверяется уполномоченным специалистом газовой службы, который, при соблюдении всех требований и норм, выдает заключение, являющееся основанием для включения подачи газа к котлу.

ДОКУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ ПОДКЛЮЧЕНИЯ ГАЗОВОГО КОТЛА К СИСТЕМЕ ЦЕНТРАЛЬНОГО ГАЗОСНАБЖЕНИЯ

Для подключения газа к частному дому на руках необходимо иметь следующие документы:

1. Технические условия на подключение определенного количества газа, требуемого для эксплуатации данного типа котла.

2. Проект установки газового котла, заверенный печатью.

3. Заключение уполномоченного представителя газовой организации о корректной установке газового котла.

Для того, чтобы самому оценить соответствие помещения газовой котельной (места установки газового котла) действующим нормативам, ознакомьтесь со статьей Требования к помещению газовой котельной в частном доме

Назад к списку

В избранное Это нравится:9Да/0Нет

Это нравится:1Да/0Нет Дмитрий Дачков 25.08.2015 12:24:44
Газовики известные вымогатели. Сами виноваты, что архив не сохранили и теперь хотят еще раз с Вас деньги содрать. Надо жаловаться выше, если ,конечно на руках есть все указанные в ответе документы.
Имя Цитировать

Это нравится:0Да/0Нет Алекс Архитов 26. 08.2015 14:56:21
Цитата Дмитрий Дачков пишет: Надо жаловаться выше, если ,конечно на руках есть все указанные в ответе документы. Чтобы жаловаться выше еще хорошо бы получить официальный письменный отказ от тех на кого жалуетесь
Имя Цитировать

Это нравится:1Да/0Нет cottager 27.08.2015 10:52:13
А я в обще не понимаю в чем проблема. Если у газовиков в архиве потерялись документы, а у Вас оригиналы на руках, то сделать копии и пусть опять положат их в свой архив.
Имя Цитировать

Это нравится:0Да/0Нет Серж Игнатов 29. 08.2015 10:37:10
9 лет прошло с момента постановки котла, поэтому могут и заставить все оформить заново.
Имя Цитировать

Это нравится:1Да/0Нет Петр Понкратов 30.08.2015 11:54:37
Цитата Серж Игнатов пишет: 9 лет прошло с момента постановки котла, поэтому могут и заставить все оформить заново. Да хоть 99 лет прошло, если все документы в порядке, в оригинале, то и заново оформлять не нужно.
Имя Цитировать

Это нравится:1Да/0Нет Мария Зельцина 31. 08.2015 11:54:25
Думаю, что нужно еще раз вызвать инженера из газовой службы, который бы удостоверил, что все без изменений и тогда требовать возобновления подачи газа.
Имя Цитировать

Это нравится:0Да/0Нет Света Выборнова 01.09.2015 10:54:48
«Итак, получается, чтобы требовать от газовой организации возобновления газоснабжения, у Вас на руках должны быть следующие документы: 1. Технические условия на подключение определенного количества газа, требуемого для эксплуатации данного типа котла» А как же быть с тем, что ТУ выдают на один год, а прошло уже 9 лет. Получается, что нужно получать новые ТУ или как?
Имя Цитировать

Это нравится:1Да/0Нет Георгий Дерский 02. 09.2015 12:24:37
Цитата Света Выборнова пишет: А как же быть с тем, что ТУ выдают на один год, а прошло уже 9 лет. Получается, что нужно получать новые ТУ или как? В этом случае второго ТУ получать не нужно. Вопрос ведь не в том, чтобы оформить новое подключение, а в том ,чтобы восстановить оформление старого.
Имя Цитировать

Это нравится:0Да/0Нет Природная Энергия 04.09.2015 12:20:56
Добрый день! Советуем подключить к газовому котлу специальное устройство и Инвертор (ИБП) для бесперебойной работы во время экстренного отключения электричества. Информацию можно получить в в этом блоге
Имя Цитировать

ЗАДАТЬ ВОПРОС ЭКСПЕРТУ:

Задать вопрос эксперту:

Ваш E-mail*
Ваш телефон
Текст вопроса*
Защита от автоматического заполнения
Введите символы с картинки*

* — обязательные поля

Нажимая кнопку «Отправить», в соответствии с Федеральным законом от 27 июля 2006 года № 152 «О персональных данных»  Вы подтверждаете свое согласия на обработку персональных данных в указанных Вами формах на сайте АкаДОМия. ру и принимаете  условия Политики конфиденциальности

правила установки и советы по безопасной эксплуатации

Согласитесь, что сделать свой дом безопасным, игнорируя требования по установке газового котла в частном доме, не получится. Это правильно? Только проблема в том, что в профильных документах сложно разобраться, так как область применения регламентирована десятками СНиП, ГОСТ.

Но эту проблему может и поможет эта статья. В которой рассказывается, как правильно установить котел, что станет основой его дальнейшей безопасной эксплуатации.

Содержание статьи:

• Нормативная база
• Как установить котел?
• Этап монтажа оборудования
  • Этап №1 – проект установки
  • Этап 2 – утверждение проекта
  • Этап 3 – монтаж газового котла
  • Этап 4 – проверка работоспособности
• Советы по безопасной эксплуатации котлов10 Выводы 90 и полезное видео по теме

Нормативная база

Неправильное использование газового оборудования часто приводит к негативным последствиям. Поэтому государство до мелочей регламентировало эту сферу.

И, ввиду этой особенности, один, даже объемный документ не сможет вместить всю необходимую информацию.

Все необходимые правила установки газовых котлов изложены в соответствующих инструкциях. Но проблема в том, что их много и на знакомство с ними уйдет немало времени. Поэтому в большинстве случаев приходится полагаться на специалистов

В итоге всевозможных инструкций действительно много. Например, регулируются отдельные смежные вопросы:

• СП-401.1325800.2018, в котором изложены правила проектирования всех видов систем газопотребления в жилых домах;
• СП 62.13330.2011, где указано, какое должно быть давление газа, как прокладывать трубы к котлу и т.д.
• ГОСТ с номерами Р 52318-2005; Р 58121.2-2018; 3262-75. Где указано, какие трубы и соединительные элементы можно и нужно использовать при установке газового котла. Кроме того, описаны стальные и другие виды газопроводов. А также указаны их характеристики;
• ГОСТ 27751-2014; СП 20. 13330. Эти документы устанавливают требования к нагрузке на наружные и внутренние газопроводы, используемые для установки котлов;
• СП 402.1325800.2018, устанавливающий правила подключения котлов к электрическим сетям;
• СП 28.13330, а в некоторых случаях и ГОСТ 9.602-2016, в котором описаны методы борьбы с коррозией;
• СНиП 21-01-97. В этом документе изложены меры безопасности, которые следует соблюдать при эксплуатации зданий, в том числе отапливаемых газовыми котлами. А также произвел деление строительных материалов на горючие, негорючие. А такая информация важна при оборудовании помещения, в котором будет размещаться котел.

Кроме того, следует ознакомиться с правилами, изложенными в СП 60.13330.2016 (Данный документ является актуализированной версией известных СНиП 41-01-2003). Ведь именно в этом подзаконном акте указано, что для отопления жилья можно использовать индивидуальные источники отопления и какими они должны быть.

И это далеко не все, что нужно знать для гарантированно правильного размещения котла и дальнейшей безопасной эксплуатации.

Соблюдение действующих требований при установке котлов является обязательным. Так как в противном случае указанный агрегат просто не будет допущен к использованию. А за несанкционированное подключение предусмотрены серьезные санкции в виде крупных штрафов (от 10 тысяч рублей). Об этом говорится в ст. 7.19Кодекса об административных правонарушениях, а также в ст. 215.3

УК РФ И, если, например, возник вопрос, зачем нужно знать меры безопасности или нагрузки на трубы при строительстве. Тогда следует помнить, что установленный котел будет допущен к эксплуатации. И, при несоблюдении установленных правил, изложенных в соответствующем документе, придется устранять выявленные недостатки.

В случае, когда купленный газовый котел установлен в собственном деревянном доме и не соблюдены требования по размерам фундамента, который в любой момент должен превышать габариты котла не менее чем на 30 см. Тогда вместо того, чтобы наслаждаться комфортом, придется демонтировать конструкцию и выполнять работы по новой.

Как установить котел?

Не стоит затевать установку газового котла. И даже не от определения модели котла, а от выяснения, можно ли вообще это сделать.

Почему стоит обратиться в Горгаз (Райгаз) для получения технических условий, а заодно и разрешения на выполнение проекта котельной.

Свяжитесь с горгазом письменно. Необходимо подать заявление, к которому в обязательном порядке прилагаются:

• копии документов, подтверждающих, что заявитель является собственником здания и прилегающего земельного участка;
• . Этот пункт актуален только в том случае, если котельная будет располагаться в отдельном здании, которого пока нет.

Заявитель также должен подтвердить свою личность.

Процедура установки газового котла должна быть инициирована подачей заявки – и это тоже установленное правило. Как и все остальные этапы этой процедуры

Представленный документ должен содержать запрос и указывать планируемый расход газа. Если ее точная стоимость не известна, а владелец недвижимости не обладает необходимыми знаниями для выполнения расчета, то данную услугу можно согласовать с представителями горгаза. Но для этого вам придется подать отдельную заявку.

Газовики обязаны выдать технические условия в установленный 10-дневный срок. Но реальность такова, что сроки зависят от загруженности специалистов того или иного поставщика газа.

Этапы установки оборудования

Получив техническое задание, можно приступать к установке котла. Вся процедура состоит из 4-х этапов.

К ним относятся: создание проекта, согласование проекта, установка котла, проверка оборудования. Игнорируйте вышеуказанные этапы, менять их местами нельзя.

Этап №1 — проект установки

Собственно, этот этап монтажа газового котла предназначен для определения точного перечня правил и норм, которые придется соблюдать.

Проектирование – обследование помещений и подготовка документации. И только после выполнения таких процедур владелец недвижимости узнает все правила, актуальные для его случая.

Их много, но все сводится к тому, чтобы система отопления, частью которой будет котел, могла:

• обеспечивать обогрев всех помещений здания до нормируемых температур (для жилых помещений этот показатель составляет 18-24°С), причем на протяжении всего отопительного периода;
• равномерно прогревать все помещения;
• обеспечивают гидравлическую и термическую стабильность. Простыми словами это означает, что система отопления в целом, как и сам котел, должны быть надежными и стабильными на протяжении всего жизненного цикла, вне зависимости от условий эксплуатации.

Данные требования не являются общими – это конкретные и жесткие нормы, изложенные в СП 60.13330.2016, и они являются основополагающими.

Для понимания: если котел не обеспечивает нагрев воздуха до комфортных температур, будет ли иметь значение правило, которое гласит, каким должен быть минимальный размер существующего газового котла в конкретном частном доме?

Следовательно, производительность газового котла необходимо определять с учетом:

• площадей помещений, которые агрегат будет обогревать;
• теплопотери здания;
• Климатические условия региона.

Изначально следует обратить внимание на то, что запрещено делать при установке котла.

На схеме приведены требования к минимальным размерам и расстояниям, актуальные для всех случаев безопасного использования газовых котлов

А именно, нельзя размещать газовое оборудование на поверхностях из горючих материалов. Например, на деревянной основе. Опасно и поэтому запрещается устанавливать котлы на балконах, лоджиях, в подвалах и других местах, где процедура вентиляции затруднена.

Если планируется использование сжиженного углеродного газа, то также запрещается размещать котел на первом этаже. Помещения, которые используются для отдыха, являются самыми неподходящими помещениями для размещения отопительного оборудования. Кроме того, двери из котельной не должны выходить в комнаты отдыха – это тоже следует учитывать при проектировании.

Помещение, в котором устанавливается котел, должно соответствовать ряду требований, а именно:

• площадь должна быть не менее 4 м²;
• минимальный объем помещения 7,5 м³. Причем актуальна такая норма только для котлов, мощность которых не более 30 кВт. Если указанная характеристика агрегатов выше, то минимальный объем котельной должен быть 13,5 м³. А при мощности 60 кВт – 15 м³;
• высота помещения должна быть не менее 2,2 м при мощности котла до 30 кВт. Если производительность превышает указанное значение, то минимальная высота составит 2,5 м;
• помещение должно быть оборудовано дверью с проемом 0,8 м.

Особое внимание при оборудовании котельной следует уделить окнам. Которые должны обеспечивать помещение достаточным уровнем освещения для выполнения необходимых операций по управлению котлом, а также служить для вентиляции помещений. Последний пункт является критическим.

Поэтому главное требование – оборудовать котельные окна в обязательном порядке. При этом площадь остекления должна составлять 0,03 м² на каждый 1 м³ площади помещения.

На схеме указаны минимальные расстояния между установленным газовым котлом и ближайшими поверхностями. Такие стандарты следует учитывать во всех случаях.

Для установки подходят только распашные окна, которые к тому же обязательно открываются наружу. Эта конструктивная особенность в критических ситуациях позволит быстро проветрить помещение, например, при утечке газа. А в ряде ситуаций последствия взрыва будут уменьшены или нивелированы.

В котельной подведены:

• вода — для обеспечения системы отопления теплоносителем;
• Канализация, которая необходима для слива теплоносителя.

Помещение, в котором впоследствии будет установлен котел, должно быть оборудовано дымоудалением.

При этом труба для отвода продуктов сгорания должна быть выше уровня крыши. В ряде случаев такое правило может не соблюдаться, но целесообразность такого решения придется доказывать.

При монтаже котлов допускается применение медных, стальных и полиэтиленовых труб. А вот в специализированном СП, обозначенном номером 28.13330, рекомендуется использовать последний вид изделия

Все вышеперечисленные требования актуальны и для деревянных домов. Разница лишь в том, что при мощности котла более 60 кВт минимально допустимый объем помещения должен составлять 27 м³. При этом монтаж должен производиться на фундамент из негорючих материалов, которые также должны защищать деревянные стены от воздействия высоких температур.

Следует знать, что к помещению, его оборудованию и газоснабжению предъявляется множество требований. Поэтому проектированием должны заниматься специалисты. Также предлагаем ознакомиться со схемами котельных для частного дома. Подробнее — см.

2 этап — согласование проекта

Если на этапе создания определены требования и нормы, которые сделают работу системы отопления эффективной и безопасной, то при согласовании осуществляется контроль правильности их выбора.

Указанная процедура выполняется ответственными лицами горгазов (рыегазов). При этом в их задачу не входит выявление недостатков и отказ от проекта. Поэтому большинство перечисленных правил в предыдущем пункте можно корректировать.

Если проект установки котла не соответствует требованиям соответствующего законодательства, то он будет возвращен без согласования. Но газовики обязаны указать причину, а также способы ее устранения.

Например, если площадь помещения чуть меньше требуемых 4 м² и нет возможности ее увеличить, будет разрешена установка котла. Но чтобы компенсировать недостаток, площадь остекления окна придется сделать больше. Аналогичные корректировки используются и во многих других случаях.

И оптимальным будет то решение, которое предусмотрено еще на этапе создания проекта. Поскольку это сокращает время, необходимое для установки котла, это также снижает затраты. Но для принятия оптимального решения нужны не только знания, но и опыт, который есть только у специалистов, с которым следует считаться.

Тем не менее, описанная особенность согласования актуальна только для случаев, когда дом уже сдан в эксплуатацию.

Если жилье еще строится, то необходимо строго соблюдать правила. А, если таких возможностей нет, то в нормах проектирования указано, что газовую котельную в частном доме размещать нельзя, то есть для этих целей следует использовать пристройку или отдельно стоящее здание.

3 этап — установка газового котла

Особенность этой процедуры в том, что необходимо строго соблюдать нормы и требования, использованные при создании проекта. Так как оплатить их бесплатное толкование можно позже, на этапе проверки.

При правильном подходе руководящие документы делают многое. Например, если собственник здания заботится об эстетических свойствах котельной, то большую часть коммуникаций можно спрятать в воротах. Но, когда решено сделать это с трубами газопровода, то необходимо будет провести ряд мероприятий по повышению их коррозионной стойкости

Установить котел может любой человек, то есть это не обязательно должны быть специалисты специализированных организаций. Но следует помнить, что это не освобождает от соблюдения технологии, техники безопасности и всех прочих требований.

Этап 4 — Проверка работоспособности

Проверка работоспособности оборудования и правильности его монтажа является обязательным этапом перед пуском оборудования. Проверка призвана выявить все нарушения и несоответствия требованиям с целью предотвращения возможных негативные последствия.

Работники Горгаза проводят необходимые проверки, которые по результатам проверок и первого пуска составляют акт, подтверждающий выполнение требований к установке.

А для того, чтобы начать полноценную работу системы отопления, вам нужно будет следовать последнему правилу — взять полученное разрешение в горгаз.

Советы по безопасной эксплуатации котлов

При использовании отопительного оборудования следует помнить, что регулярное выполнение всего нескольких простых и универсальных правил поможет избежать неприятностей.

Следует помнить, что подбор котла, всего сопутствующего оборудования, в том числе трубопроводов, котла, счетчиков, также осуществляется в соответствии с правилами и требованиями, так как их характеристики и возможности должны позволять создать эффективную и безопасную система

Предварительно убедиться в отсутствии утечки газа, которая определяется по специфическому и неприятному запаху. Затем нужно проветрить помещение и проверить наличие тяги. Также обеспечьте беспрепятственную подачу воздуха в котел, что снизит вероятность затухания пламени.

Не прислонять предметы к обогревателю. В котельной запрещается хранить взрывоопасные и пожароопасные предметы, вещества, жидкости. Например, дрова, емкости с бензином, бумага и тому подобное. Также запрещается хранить в котельной запасные баллоны для сжиженного газа.

Необходимо регулярно контролировать работу газового котла. При отключении агрегата на длительный период, например, в межсезонье, необходимо перекрыть газовый кран и подачу воды. Также необходимо отключить агрегат от сети.

Котел можно чистить только в выключенном и обесточенном состоянии. Наладочные и другие ответственные работы следует избегать лицам, не имеющим соответствующих знаний, навыков и специального инструмента.

К работе с котлом не допускаются неподготовленные люди — дети и пожилые люди. Также в обязательном порядке следует помнить, что при обнаружении утечки газа следует немедленно прекратить использование котла и сообщить о неисправности газовой службе.

Выводы и полезное видео по теме

Первый видеоматериал дает возможность ознакомиться с правилами установки настенных котлов:

В следующем материале представлена ​​информация о требованиях к установке напольных котлов:

В многочисленных подзаконных актах изложены сотни требований, которые необходимо учитывать при установке котла в доме. Но большинство из них не догмы. И, если нет возможности точно соблюсти какое-то правило, то его можно обойти, причем, на законных основаниях. Но такими вопросами, для поддержания должного уровня безопасности, должны заниматься специалисты.

А с какими трудностями вы столкнулись при установке газового котла и как вам удалось с ними справиться? Пожалуйста, поделитесь своим опытом с другими посетителями нашего сайта. Оставляйте свои комментарии, задавайте вопросы в блоке ниже.

Бойлер — Здания

Законодательство Нью-Йорка требует, чтобы каждый котел в здании ежегодно проверялся квалифицированным специалистом, который может быть лицензированным мастером-сантехником или лицензированным установщиком жидкотопливных горелок. Никакие работы с котлами не могут выполняться без разрешения на работу или без найма лицензированного установщика жидкотопливных горелок или лицензированного мастера-сантехника.

Собственники обязаны выполнять требования других городских органов. Если не указано иное, разрешения не требуются для обычных сантехнических работ (AC 28-105.4.4), аварийных работ (AC 28-105.4.1) и мелких изменений или обычного ремонта ( AC 28-105.4.2 и 1). RCNY 101-14).

Для некоторых работ не требуется разрешение, но работа должна выполняться лицензированным мастером-сантехником (LMP) или лицензированным установщиком масляных горелок. В AC 28-105.4.4 описаны работы, считающиеся обычным техническим обслуживанием и ремонтом, включая допустимую замену/перемещение сантехники, газопроводов, оборудования и компонентов, которые должны выполняться LMP или лицензированным установщиком жидкотопливных горелок.

Аварийные работы

NYC AC 28-105.4.1 поясняет, что аварийные работы — это работы, в противном случае требующие разрешения, выполняемые для устранения аварийного состояния. Лицензированные подрядчики могут выполнять аварийные работы до получения разрешения, если оно представлено в течение двух (2) рабочих дней после начала работ и включает описание аварийного состояния и принятых мер по смягчению последствий, таких как:

• устранение утечек газа
• ремонт или замена оборудования для отопления или горячего водоснабжения, обслуживающего жилые помещения во время отопительного сезона или учебные заведения в период с 1 ноября по 1 мая
• замена оборудования в медицинских учреждениях (больницах, домах престарелых и т.п.)
• замена оборудования в некоторых государственных учреждениях после чрезвычайных ситуаций.

Мелкие изменения и текущий ремонт. AC 28-105.4.2 определяет незначительные изменения и обычный ремонт и перечисляет работы в этой категории.

Обычные сантехнические работы. В NYC AC 28-105.4.4 перечислены обычные работы по техническому обслуживанию и ремонту, включая ремонт, замену и перемещение установленных водопроводных, газовых и противопожарных труб, сервисного оборудования и других компонентов системы. Эта работа должна выполняться LMP, который должен представлять ежемесячный отчет в Департамент.

Когда вам необходимо нанять профессионала и получить разрешение

Определенные работы с котлами или хранением топлива могут выполняться только квалифицированным специалистом или подрядчиком со специальной лицензией на выполнение требуемой работы, а разрешения выдаются зарегистрированной торговой лицензии. держатели.

• Лицензированный мастер-сантехник. Ограниченная замена сантехники Работы, описанные в AC 28-101.5, могут выполняться только лицензированным мастером-сантехником. Ваш RDP должен предоставить разрешительные документы в Департамент, если работа выходит за рамки этого объема.
• Лицензированный установщик масляных горелок. Ограниченные модификации котла с жидкотопливной горелкой, как описано в AC 28-101.5, могут выполняться только лицензированным установщиком жидкотопливной горелки. Ваш RDP должен предоставить разрешительные документы в Департамент, если работа выходит за рамки этого объема.

  No related posts.
