Схема установки счетчика воды своими руками — Свой дом мечты
До недавнего времени установка приборов, учитывающих потребление воды, было добровольным решением жильцов. В этом случае люди оплачивали по средним значениям нормы потребления на человека. Сейчас у каждого потребителя в обязательном порядке должен быть установлен счетчик воды, и вопрос, кто будет выполнять монтажные работы, становится актуальным. Если это допускается управляющей компанией, то самостоятельная установка водомера позволит сэкономить средства.
Технические особенности
Перед тем, как установить счетчик своими руками, необходимо поинтересоваться в соответствующей организации, допустимо ли это. Не всегда управляющие компании допускают к установке лиц, не прошедших аттестацию. Следует выяснить, какие типы счетчиков разрешается монтировать, чтобы после установки не возникло конфликтной ситуации.
Установка водомеров происходит при соблюдении требований, описанных ниже.
Место установки – на минимальном расстоянии от входа.
Желательное расположение прибора – горизонтальное. При этом исключается несанкционированный забор воды. Монтаж устройства не должен вызвать подозрений у контролирующей организации в отношении правильности учета потребления воды.
До поступления в счетчик вода должна пройти грубую очистку. Для этого перед ним устанавливается фильтр. Вода проходит фильтрацию до поступления в квартиру, однако не исключается попадание окалины или сора внутрь счетчика. Поэтому вода должна пройти дополнительную очистку, чтобы не допустить заклинивания и повреждения прибора.
Некоторые управляющие компании требуют установку обратного клапана, чтобы исключить возможность отмотки счетчика недобросовестными потребителями.
Минимальная температура в помещении, в котором установлен водомер, составляет +5 градусов по Цельсию.
При установке прибора учета расхода воды в частном секторе максимальное расстояние от места входа не должно превышать 200 мм.
Помещение должно освещаться в достаточной степени естественным образом либо при помощи осветительного прибора.
В случае наличия на частном участке колодца, у которого имеется отвод трубы от магистрали, следует конструкцию выполнять капитально. То есть, шахта колодца должна иметь металлическую крышку, оборудованную надежным запором, который подлежит опломбированию. Самостоятельное снятие пломбы возможно только в экстренных случаях.
После завершения монтажа водомера производится его опломбирование. Это мероприятие находится в компетенции исключительно представителей управляющей компании. При отсутствии пломбы показания счетчика недействительны и не принимаются для учета.
В некоторых случаях приемлемая стоимость услуг по установке счетчика делает нецелесообразным выполнение этой работы самостоятельно. Помимо этого, установка прибора профессионалами может избавить от лишних бюрократических формальностей.

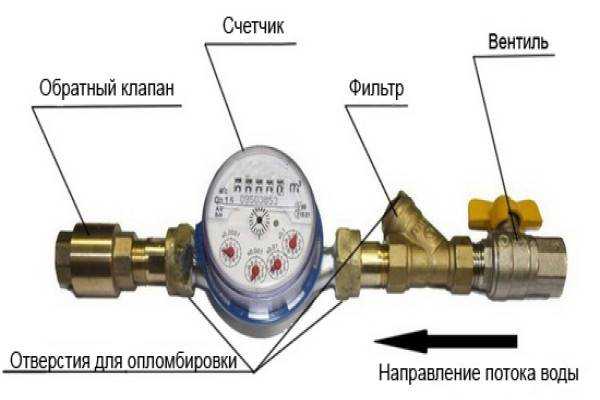

Необходимые детали при монтаже водомера
Запорные краны
Как правило, в комплекте со счетчиком поставляется запорная арматура.
Конструкция крана предусматривает ушко с отверстием для опломбировки.
Если при монтаже трубопровода используются пластиковые трубы, то допускается установка запорной арматуры без опломбирования. Решение принимается исходя из местных условий представителем водоканала.
ВентильПри выборе крана обратите внимание на материал, из которого он изготовлен. Менее всего подходит в этом случае силумин. Его характеристики таковы, что есть большая вероятность возникновения межкристаллической коррозии, в результате которой изделие внезапно разрушается. Последствия этого явление понятны: затопление помещений, так как часто другой запирающий элемент водопроводной системы располагается далеко. Металлопластиковые краны хорошо показали себя при эксплуатации, и их популярность растет. Распространены шаровые краны, изготовленные из латуни или другого сплава, имеющего достаточную прочность.
Рукоятка имеет два исполнения: бабочкой или рычагом. Принципиального различия нет. Все зависит, насколько удобны установка и эксплуатация устройства.
При этом необходимо помнить, что не следует оставлять кран в промежуточном положении. Для продления срока его службы требуется, чтобы он находился или в открытом, или в закрытом положении. При необходимости ограничения подачи воды, следует использовать вентильный кран.
Специалисты рекомендуют устанавливать дополнительно индивидуальную запорную арматуру на всех трубопроводах, ведущих к точкам забора. Это позволит без снижения комфорта производить с ними ремонтные работы.
Фильтр
Элемент счетчикаДля очистки воды используются два типа механических фильтров: прямые и косорасположенные. Первые из них могут быть использованы в трубопроводах, которые имеют горизонтальное расположение. Более универсальны косые фильтры, так как их можно устанавливать в горизонтальных и вертикальных магистралях.
Основной рабочий элемент прибора – металлическая сеточка. Она улавливает механические примеси, которые постепенно накапливаются, поэтому требуется периодическая очистка фильтра. С целью предотвращения повторного загрязнения воды в трубопроводе, в конструкции предусмотрен отстойник.
Косой фильтр располагают таким образом, чтобы отстойник крышкой был обращен вниз, что упростит его разборку и очистку.
Какой выбрать счетчик?
Специалисты считают, что турбинный механический счетчик воды является оптимальным вариантом по стоимости и качеству. Притом, что электронные приборы учета потребления воды обладают высокой точностью, они чувствительны к перебоям электроэнергии. Поэтому вместо требуемой экономии средств возникают расходы на все процедуры, связанные с заменой водомера, не считая затрат времени на решение бюрократических формальностей.
Для учета воды в горячем и холодном состоянии требуются различные по конструкции приборы. С целью предупреждения недоразумений даже на упаковке устройств имеется цветовая маркировка. Синий цвет соответствует подаче холодной воды, а красный — горячей. При установке на холодную воду счетчика, предназначенного для горячей, катастрофических последствий не будет, за исключением лишней траты денег из-за дороговизны этого прибора.
Установить на подачу горячей воды водомер, предназначенный для холодной воды, в принципе можно. Но это абсолютно бессмысленно, так как специальные службы не разрешат его использование.
Нет необходимости искать какой-то счетчик с исключительными свойствами, достаточно приобрести стандартный счетчик, который предназначен для использования в квартире. Основное требование к нему – это наличие сертификата. Все приборы, поступающие в торговую сеть, проходят обязательную сертификацию, поэтому об этом беспокоиться не стоит. Ответственность за водомер переходит на организацию в тот момент, когда ее сотрудники провели проверку и опломбирование. Исключение составляет те случаи, когда по вине жильцов произошло механическое повреждение прибора.
В момент приобретения устройства следует обратить внимание на комплектность поставки. Водомер должен быть укомплектован сетчатым фильтром, двумя соединениями, оснащенными ниппелями, гайками, прокладками и обратным клапаном.
Рекомендуется совершать покупки в специализированных торговых точках во избежание недоразумений.
Обязательно счетчик должен иметь паспорт, который отпечатан в типографии. Документ, выполненный любым другим способом, является недействительным. Использование его чревато санкциями со стороны контролирующих органов.
Установка счетчика
Рекомендуется перед установкой счетчика ознакомиться с инструкциями, прилагаемыми ко всем комплектующим и основному прибору. Паспорт содержит информацию о необходимой длине прямого участка от водомера и после него.
СчетчикЧтобы не допустить ошибок в ходе сборочных работ, следует расположить на горизонтальной поверхности все элементы конструкции: запорную арматуру, фильтр, счетчик, обратный клапан. На корпусе каждого из указанных приборов имеется стрелка, указывающая направление движения потока воды. При правильном расположении деталей направление должно совпадать.
После этого фильтр соединяется с краном без включения в водопроводную систему.
Это позволит определить число витков. Как правило, оно не превышает пяти оборотов. При этом следует отметить, какой виток будет последним в требуемом положении отстойника. Отсоединив детали, наматывается уплотнитель на резьбовое соединение фильтра. Для этого может быть использована льняная пакля или лента ФУМ. Намотка происходит по резьбе таким образом, чтобы полностью закрыть канавку. Затем закручивается фильтр в запорную арматуру как можно плотно, но без излишних усилий, чтобы не произошло разрушения.
Нередко, в комплекте со счетчиком идут американки – патрубки с накидной гайкой и уплотнениями. По совету специалистов последние желательно заменить новыми прокладками. При установке водомера на холодную воду используют прокладки из резины, а для горячей – паронитовые.
Фильтр навинчивается на патрубок с использованием льняного уплотнения и пасты. После этого накручивают водомер с прокладкой. Затем соединяются патрубок и обратный клапан.
Вся конструкция соединяется со счетчиком с использованием только прокладки.
Ввод в эксплуатацию, поверка и первая пломба
После окончания монтажа счетчика воды своими руками необходимо убедиться в отсутствие протечек в местах соединений. Затем, чтобы учет расхода воды происходил в соответствии с показаниями счетчика, следует обратиться в соответствующую организацию с заявлением об установке прибора учета.
В трехдневный срок представители этого учреждения должны произвести поверку и опломбирование счетчика. Основным документом, который должен быть на руках у хозяев, является паспорт водомера. Процедура завершается составлением акта, который фиксирует факт ввода в эксплуатацию прибора и первоначальные его показания. После подписания документа обеими сторонами, водомер считается включенным в систему водоснабжения.
В соответствии с нормативными документами водомер периодически в процессе эксплуатации должен проходить поверку. Это необходимо для того, чтобы выяснить техническую пригодность прибора выполнять свою функцию, то есть правильно показывать расход воды.
Вопросом технического обследования счетчиков занимаются служба контрольно-измерительных приборов (КИП). Это может быть централизовано или организована лицензированная фирма. В случае неисправности устройства его ремонтируют или заменяют годным к эксплуатации.
Случаи из практики
Вода имеет слабый напор, а у соседей течет с хорошим напором. Скорее всего, засорился фильтр. Для его очистки следует пригласить специалиста, который имеет право на распломбировку и последующую опломбировку счетчика.
В случае непреднамеренного повреждения пломбы следует в кратчайшие сроки заявить в соответствующую организацию. Это поможет избежать штрафных санкций.
Порядок установки узлов учета воды
Проекты узлов учета выполняются в соответствии с требованиями п.12 «Устройства для измерения расхода воды» СП 30.
13330.2020 «Внутренний водопровод и канализация зданий».
Для строящихся, реконструируемых и капитально ремонтируемых зданий следует предусматривать водомерные узлы соответствующие метрологическому классу В (горизонтальная установка). При размещении квартирных счетчиков холодной и горячей воды на вертикальных участках трубопроводов применяются счетчики метрологического класса А.
Счетчики размещают в помещении с искусственным или естественным освещением и температурой воздуха не ниже 5°С, обеспечив доступ для считывания показаний и обслуживания.
С каждой стороны счетчика (поз. 5) предусматривают установку запорной арматуры (поз.1, 2), для отключения воды на время поверки или замены водомера. Допускается монтаж бытовых (квартирных) счетчиков с установкой одного отключающего устройства, перед узлом учета.
При необходимости контроля давления в системе водоснабжения используют манометр (поз.
7)Узнать стоимость разработки проекта водомерного узла вы можете обратившись к соответствующим разделам нашего сайта.
Нормы проектирования и монтажа водомерных узлов
Слив воды в случае ремонта или замены счетчика производиться через кран (поз. 6).
При совмещении противопожарного и хозяйственно-питьевого водопровода запорное устройство на обводной линии следует оборудовать электроприводом с пуском от кнопок, установленных у пожарных кранов, или от устройств (систем) противопожарной автоматики. При недостаточном для пожаротушения давлении воды в водопроводной сети здания или сооружения должно обеспечиваться открытие запорного устройства на обводной линии одновременно с пуском противопожарных насосов.
Диаметр условного прохода счетчика воды выбирают по среднечасовому расходу воды за период потребления (сутки, смену), который не должен превышать эксплуатационный расход по паспорту.
Подобранный расходомер следует проверять:
— на пропуск расчетного максимального часового или максимального секундного расхода воды;
— на возможность измерения расчетных минимальных часовых расходов воды.
Если одновременное выполнение данных условий невозможно устанавливают комбинированный водомер (со встроенным переключающим поток воды клапаном) или счетчик метрологического класса С.
Расчет водяных счетчиков, подбор расходомеров
Для ввода в эксплуатацию вновь устанавливаемого узла учета воды необходимо:
— Подать в Центр по работе с абонентами заявку на выдачу технических условий для проектирования узла учета;
— В соответствии с полученными техническими условиями разработать проектную документацию на водомерный узел;
— В соответствии с проектом, разработанным на основании тех.
условий, выполнить монтаж узла учета;
Порядок установки прибора учета воды в нежилом помещении, здании
тел.: 8 (831) 423-68-18
тел.: 8 (953) 415-35-97
E-mail: [email protected]
График работы:
Пн-Пт с 09:00 до 18:00
Выходной день Сб-Вс
Все материалы представленные на сайте носят исключительно информационный характер и не являются публичной офертой.
Для уточнения стоимости работ вам необходимо обратится за консультацией к нашим специалистам.
ГК «АБРИС» — Проектирование инженерных систем
подключений счетчиков воды, которые могут свести вас с ума!
Я могу быть «счетчиком» в третьем поколении, но малый размер соединения счетчика воды заставил меня усомниться в моем происхождении.
Почему 1-дюймовый счетчик не имеет 1-дюймовой трубной резьбы на резьбовом конце? Почему 1,5-2-дюймовые метры имеют внутреннюю резьбу, а их меньшие собратья имеют наружную резьбу? Если уж на то пошло, то почему 1.5” & 2-дюймовые счетчики имеют овальные фланцы, а 3-дюймовые и более имеют круглые фланцы? Теперь я знаю, что это доставит мне настоящие неприятности, но почему счетчики, установленные на трубу ¾” и трубу 1”, на циферблате говорят 5/8” и ¾” соответственно? С чем связана вся цветовая маркировка циферблатов одометра и почему у них так много разных вариантов материалов корпуса, корпуса и днища?
Стараясь не выглядеть глупо, я изучил некоторые из этих вопросов и решил поделиться ими с вами на тот случай, если вы тоже захотите узнать ответы.
Соединения счетчиков воды:
Вместо того, чтобы принимать снотворное, вы можете прочитать стандарты Американской ассоциации водопроводных сооружений C700 или C708 или их руководство M-5 по установке счетчиков воды, но здесь все в двух словах.
Хотя все это может показаться запутанным, по личному опыту, внешняя цилиндрическая резьба ½” соответствует соединению с внутренней трубной резьбой ¾”. Внешняя цилиндрическая резьба ¾” соответствует соединению с внутренней трубной резьбой 1”, а внешняя цилиндрическая резьба 1” соответствует соединению с внутренней трубной резьбой 1,5”. Если вы мне не верите, вы можете сделать Соединительную башню из наборов муфт ½», 3/4″ и 1″. Я нахожу это полезным, когда недавно пытался объяснить эту проблему клиентам.
Как видно из таблицы, водомеры 1,5” и 2” доступны как с внутренней трубной резьбой, так и с двумя болтовыми овальными фланцами. Из-за веса этих счетчиков считается, что внутренняя трубная резьба более устойчива на трубе, а овальный фланец с 2 болтами предназначен для упрощения установки при модернизации.
Другой часто задаваемый вопрос: почему в регистре расходомера напечатано 5/8” для счетчика 5/8”x3/4” на трубе ¾”. Причина этого в том, что счетчик 5/8”x1/2” и счетчик 5/8”x3/4” имеют одну и ту же измерительную камеру и используют один и тот же регистр. Помните из нашего предыдущего обсуждения, что первое число в последовательности размеров также является размером измерительной камеры. Это также относится к счетчику ¾”x1”, который устанавливается на трубу диаметром 1 дюйм, но на лицевой стороне регистра написано ¾”.
Зарегистрировать циферблаты:
Я думаю, что читать показания счетчика воды просто, если забыть обо всем, кроме одометра.
Вы читаете одометр слева направо и получаете то, что видите. Например, на водомере 5/8 x 3/4 1234560 соответствует 1 234 560 галлонам в регистре галлонов США. Большинство счетов за коммунальные услуги указываются с шагом в 1000 галлонов, и одометры отражают это тем, что крайние левые колеса окрашены в белый цвет с черным шрифтом, обозначающим тысячи, десять тысяч, сто тысяч и миллионы галлонов. Два циферблата справа и фиксированный ноль представляют собой черные колеса с белым шрифтом, которые обозначают несчетные единицы или сотни, десятки и единицы. Фиксированный ноль представлен стрелкой тестовой развертки счетчика на регистре. В нашем предыдущем примере, если показание было 1234560, а стрелка была на 3, фактическое показание счетчика было бы 1 234 563 галлона США. Вы найдете два фиксированных нуля на 1-дюймовом метре и стрелку на сто галлонов. Это сделано для того, чтобы вместить большие объемы воды, чтобы одометр мог показывать 100 000 000 галлонов перед переворотом вместо 10 000 000 галлонов на меньшем счетчике.
Есть и другие важные функции реестра, которые могут вам помочь:
Течеискатель – это белый или черный треугольник, прикрепленный к центру щупа и вращающийся в соотношении один к одному с измерительной камерой. Это используется для определения того, что колеблющийся поршень в измерительной камере движется. В большинстве коммунальных служб клиенты отключают всю воду в своих домах, а затем проверяют течеискатель, чтобы убедиться, что у клиента есть утечка на их стороне счетчика.
Код даты изготовления — в реестре должны быть отпечатаны дата месяца и года на циферблате, которая является датой изготовления, которую Компания использует для определения возраста счетчика и гарантийных обязательств.
Информация об измерителе — номер модели измерителя, регистрационный номер детали, размер камеры (как объяснялось ранее), калибровка (например, галлоны США, кубические футы, м3) также отображаются на измерителе. Счетчики Elster AMCO также имеют в реестре 2P или 4P.
Это число полюсов, которое имеет магнит регистра, и используется для обеспечения совпадения магнита регистра и магнита камеры.
Варианты отделки счетчика воды:
Водомер Elster AMCO 5/8”x3/4” C700 можно заказать в более чем 2000 различных вариантах. Многие из доступных сегодня вариантов бытовых счетчиков воды основаны на запросах клиентов, сделанных несколько десятилетий назад. Качество процессов и материалов производителя улучшилось настолько, что большинство клиентов могут без проблем использовать стандартную конфигурацию расходомера. Измеритель Standard состоит из бронзового корпуса, регистратора со стеклянными линзами и полимерного корпуса регистратора, крышки и нижней пластины. Я хотел понять, почему существуют все варианты, поэтому задал несколько вопросов. Вот ответы:
Основной корпус. Доступны основные корпуса из традиционного бронзового сплава, бронзы с низким содержанием свинца и полимерного корпуса (в некоторых размерах). Основные случаи традиционных сплавов и с низким содержанием свинца — это законодательство, основанное на требованиях клиентов, которым они должны следовать, но полимерные счетчики были популярны в начале восьмидесятых и потеряли популярность у большинства клиентов.
Они по-прежнему популярны в промышленности, особенно там, где бронза не лучший материал.
. Несмотря на то, что счетчики доступны с полимерными и стеклянными линзами, мы продаем счетчики со стеклянными линзами только во Флориде для применения в карьерах. Полимерные линзовые счетчики можно устанавливать в подвалах на севере внутри помещения.
Материал корпуса регистра – Корпуса регистра доступны из полимера и бронзы. Некоторым клиентам требуется бронзовый корпус по причинам продолжительности службы, но сегодня большинство коммунальных предприятий, за исключением полимерного корпуса, поскольку полимерные материалы улучшились и соответствуют требованиям обслуживания.
Материалы нижней плиты. Нижние плиты изготавливаются из полимера, бронзы и чугуна. полимерные и бронзовые днища относятся к той же категории, что и материалы корпуса, но чугунные днища традиционно используются на севере для защиты от замерзания. Чугунное дно рассчитано на разрушение при замерзании счетчика, чтобы предотвратить повреждение внутренних частей счетчика.
В установках с измерительными колодцами во Флориде могут использоваться чугунные нижние пластины, но стандартом является полимер.
Я надеюсь, что эта информация прояснила некоторые странности, связанные с подключением счетчиков воды в жилых домах, и поможет вам объяснить эти вещи своим клиентам.
Примечание. Я хотел бы поблагодарить Джона Кори, «счетчика» второго поколения, за его вклад и помощь в редактировании этой статьи.
Эрик Кори — торговый представитель Avanti в Южной Флориде и сын Джона Кори, менеджера по системам учета Avanti, который работает в отрасли уже 30 лет. Дедушка Эрика, Джеймс Кори, основал Coradmeters.
