Готовые планы одноэтажных и двухэтажных загородных частных домов с размерами. Как можно самому нарисовать чертеж и схему расположения комнат в доме в программах и в режиме онлайн. Варианты планировки коттеджей 8х8, 9х9, 10х10 и других размеров.
При планировке комфортного жилья понадобятся услуги архитектора. Но такая помощь стоит дорого. Мы расскажем, как сделать план дома с размерами, имея начальные навыки работы с компьютерными программами в режиме онлайн. Вы сэкономите время и средства, а также учтете пожелания всех членов семьи. Также вы найдете здесь бесплатно готовые чертежи и схемы планировки частных коттеджей.

Подробная планировка 3-х комнатного дома с размерами и площадью помещений Вернуться к оглавлению

Содержание материала

Зачем нужна планировка с размерами

Планировка дома включает в себя несколько важных моментов. Прежде чем разбираться в архитектурных тонкостях, нужно понять, в чем отличие проекта дома от планировки. Главная специфика проекта загородного здания — характеристики, расчеты, описания будущего строения. В него включен учет стройматериалов, придомовой подсистемы:

Описание архитектурных элементов: чертежа здания, планировки жилых, хозяйственных помещений, обозначения окон, дверей.
Расчёт конструкции фундамента, коробки, кровли, схематичное изображение чертежей с разметками.
Электрическое оснащение с подробным планом подключения дома к энергосети и схемой разводки розеток.
Инженерные сообщения: вентиляция, газ, септик, водопровод, отопление.

Как показано выше, в структуру схемы входит план дома с мансардой, в котором указывается площадь, внутренняя расположенность помещений основного строения, с нанесением на схему дверей, перегородок, лестницы и окон.

Чертеж и планировка всех этажей здания с мансардой

Получается, что, отказываясь от услуг архитектора, вся составляющая документации проекта ложится на владельца жилья. Ведь планировка квартир отдельно от планового расчета существовать не может. Все же под руководством проектировщика, хозяин владения, может начертить план сам.

Вернуться к оглавлению

Как самостоятельно нарисовать план дома

Чтобы начать строительство особняка, необходимо выполнить проектирование расположения внутренних комнат и перегородок. Чертеж плана должен соответствовать технологическому процессу:

Пример самостоятельного изготовления чертежа здания

определение всех необходимых размеров;
обозначение середины оси капитальных стен;
чертеж внутренних перегородок всех комнат;
метки расположения оконных, дверных проемов.

Затем прорисовываются функциональные конструкции:

Границы нежилых комнат обозначаются пунктиром.

Высота помещений, этажность указывается отдельно. Дальше каждому отдельному объекту присваивается номер, на основе всех данных создается таблица. Дальнейшие действия выполняются непосредственно архитектурным отделом.

Вернуться к оглавлению

Схемы жилого дома с планировкой

Прежде чем подбирать пример проекта для строительства коттеджа на участке, нужно решить, сколько этажей будет в здании. От этого будет зависеть бюджет и площадь. Назначение помещений также играет важную роль.

Условные обозначения на плане жилого дома

Иногда небольшая территория застройка — неплохой аргумент для постройки одноэтажного здания.

Проект одноэтажного дома 8 на 8

Здания с такой площадью востребованы в загородном строительстве, в условиях плотной городской застройки. Это объясняется их доступной ценой. План одноэтажного дома может изменяться в зависимости от наличия мансардного этажа, гаражных, подвальных помещений.

Планировка с размерами одноэтажного коттеджа 8 на 8 метров с террасой

Если это необходимо, то сюда включается цокольный этаж.

План загородного дома 9 на 9

В таком доме можно сделать большую гостиную для отдыха всех членов семьи

Ограниченность земельного ресурса позволяет размещать вполне габаритные коттеджи с размерами 9 х 9 м.

Проект таких зданий полноценный, может вместить в себя все необходимые помещения по индивидуальному плану. Материалы и технология застройки могут быть разными.

При планировании учитывают правила компоновки с мансардным этажом или гаражным отсеком.

Планировка дома размером 10 х 10

Такой коттедж подходит для проживания небольших семей. Перед тем как начать планировку, нужно учесть, как будет располагаться здание на участке, сколько жильцов будет тут проживать. Важно учесть виды отопления и водоснабжения, а также возможность пристройки террасы, гаражного помещения.

Планировка и схема расположения помещений двухэтажного здания 10 на 10 метров

Любители просторных комнат оценят план по достоинству. Большие прямоугольные комнаты соответствуют всем параметрам частного индивидуального строительства.
Смотрите в видео обзор планировки дома 10 на 10.

План двухэтажного дома

Разработку проекта двухэтажного дома больших габаритов поручают архитекторам. Разумное размещение комнат сделает здание комфортным. Нужно заранее обсудить место установки лестницы, расположение помещений относительно сторон света. Окна кухни должны выходить на южную сторону. Гостиной подойдет запад, а в спальнях будет всегда светло, если разместить их с окнами на восток. Лестницу хорошо бы поставить с северной стороны.

Расположение коттеджа относительно улиц тоже надо учитывать. Например, спальни и комнаты для отдыха, нужно располагать вдали от шумных автострад. Все нюансы можно обсудить с проектировщиком.

Вернуться к оглавлению

Чертежи каркасных домов

В чертеж сруба из каркаса входят текстовые и графические материалы, с макетами будущего строения, подробное их описание. Можно купить готовый типовой проект или заказать план дачного дома по индивидуальным запросам.

Каркасная технология быстровозводимых домов состоит из двух частей: архитектурного паспорта и чертежей со схемами, которые необходимы для строительства.

Чертеж возведения конструкции каркасной постройки

Описание конструкции здания и макет фасадного блока, указанные в паспорте, понадобятся, если потребуется подать документы в кредитную организацию для получения ипотеки. В чертежах указан весь макет документов, которые нужны для предоставления в государственное учреждение для подтверждения разрешения на строительство здания.

Вернуться к оглавлению

Виды планов многоэтажных жилых домов

Многоэтажки и многоквартирные постройки занимают первое место в практике жилищного строительства. Это объясняется стремлением увеличить количество жилых помещений, путем плотной застройки поэтажно и сокращения территорий под застройку.

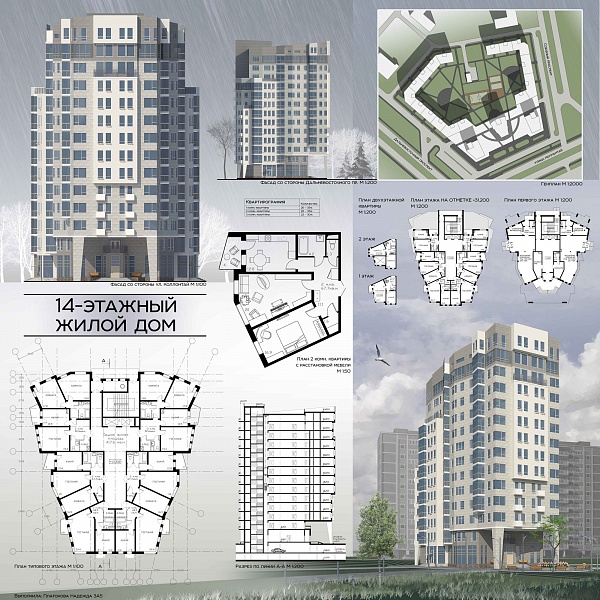

Так выглядит внешний вид фасада и планировка всех этажей жилого многоэтажного дома

Последний пункт особенно важен, так как в противном случае происходит значительное удорожание инженерных сетей, увеличивается расстояние от дома до работы. Выбор несущей конструкции, тип планирования здания в объеме влияют на экономичность, форму и структуру многоэтажного здания.

Дома отличаются по архитектурно–планировочному решению, большое значение имеет расположение помещений. План многоквартирного здания бывает нескольких видов.

Типовая планировка жилого этажа многоэтажного дома

Самый распространенный — секционный. Хорошим примером могут быть пятиэтажки, построенные полвека назад. В доме находится лестничная площадка, к которой примыкает несколько квартир.

Сами площадки могут быть разной формы, а квартиры типа студия, однокомнатные, 2–х и 3–комнатные. Такое расположение характерно общим выходом на этаж и отдельным входом в помещение.

3D проект и планировка квартиры студии с панорамными окнами

Этот вариант отличается экономичностью, хорошей изоляцией квартир. Число подъездов может колебаться от 4 до 12, а в крайнем случае — до 16. Их количество зависит от:

желания заказчика;

структуры грунта;
площади земельного участка под застройку.

Разновидностью секционных панельных корпусов считают точечное расположение. Еще их называют «башня», которая может иметь такой же план этажей, как и в секционном корпусе. Но подъезд тут только один. Например, если под строительство выделено мало земли и грунт имеет сложные рельефы, такой план станет хорошим вариантом.

Планировка двухкомнатной квартиры в панельной многоэтажке

Дома второго коридорного типа можно встретить не часто. Отличие здесь состоит в том, что вместо лестничной площадки выстроен длинный коридор, в который и выходят все квартиры.

Ориентирование квартир тут одностороннее — это главный недостаток такого расположения. Изоляция тоже не на высшем уровне. Поэтому такая схема встречается в основном при строительстве гостиниц и общежитий.

Дома галерейного типа чем–то похожи на коридорный тип. У каждой квартиры есть выход на галерею, расположенную вдоль продольной стены конструкции.

Размещение квартир на плане в здании галерейного типа

Такие квартиры, даже с самой маленькой площадью хорошо вентилируются. Экономически такой расклад очень выгоден, так как позволяет с помощью малого количества лестниц или лифтов обслуживать большое количество квартир. Все же технологический процесс теплоизоляции в условиях местного сурового климата не всегда отличается хорошим качеством и длительностью службы.

Вернуться к оглавлению

Заключение

Коттедж, построенный в соответствии с личными пожеланиями, будет оригинальным и неповторимым творением.

Планировка двухэтажного коттеджа с подвалом

Но самостоятельные расчеты могут себя не оправдать из–за возможных ошибок. Учитывая финансовые расходы и риски, связанные с ними, сами себя не оправдывают. Лучше обратиться к архитектору и сэкономить деньги, время, истраченные нервы.
Уже выполненные типовые решения дешевле индивидуального проектирования. Ввиду популярности этих планов, все ошибки уже давно исправлены, а недочеты доработаны. Если захочется что–либо изменить в проекте, то архитектор посоветует, как это можно сделать.

Вариант проекта и чертеж большого одноэтажного частного загородного дома

Кардинальные изменения в планах делать нельзя. Можно внести корректировки только во внутреннюю планировку и фасад частного дома. Обсуждаются материалы, из которых будет строиться здание.

Необходимо заранее спланировать место расположения дома относительно сторон света и вида из окон. Иначе потом уже ничего исправить будет нельзя.
