Объем газовой котельной в частном доме: требования, нормы, для газовых, твердотопливных, жидкотопливных котлов

требования 2021 и необходимое оборудование

В частных домах ответственность за отопление жилья чаще всего лежит на газовых котлах. Для размещения газового отопительного оборудования нужно подготовить отдельное помещение – с соблюдением требований и норм безопасности, всех существующих правил, с учетом конструкции агрегата. И это не только прихоть газовых служб, но и залог безаварийной, длительной и удобной эксплуатации отопительной системы в частном домовладении.

Основные требования к помещению для газовой котельной

Проектировать котельную в частных домах, в которой будет газовый котел мощностью от 60 до 150 кВт, необходимо в отдельном помещении. Если мощность превышает 150 кВт, потребуется возвести пристройку либо же отдельное строение.

И только прибор мощностью до 60 кВт разрешается устанавливать на кухне – при соблюдении определенных условий.

Размеры и площадь

Требования к минимальному размеру помещения тоже имеются:

• объем – не менее 15 куб. м;
• высота потолков – не менее 2,5 м.

Двери в котельной

Если агрегат располагается в отдельной комнате, то в нижней части входной двери нужен просвет между дверным полотном и полом, небольшой зазор, или забранное решеткой отверстие. В продаже есть модели дверей, которые еще на заводе оснащаются такой решеткой.

А если отопительное оборудование размещается в пристройке, входную дверь выполняют из жаропрочных материалов, с открытием наружу.

Требования к окнам

Кроме того, должно быть обеспечено естественное освещение через распашное, открывающееся на улицу окно. Либо же разрешается окно с форточкой.

Предусмотрены нормы и для размеров остекления. Для расчета нужно умножить объем на 0,03 кв. м (именно такое остекление нужно для 1 куб. м). Для примера: для объема в 15 куб. метров необходимо окно (без учета рамы, только стекло) минимальным размером 15 * 0,03 = 0,45 кв. м.

Ставят оборудование на подготовленный фундамент, на негорючее основание.

Вентиляция

Большое значение в деле обеспечения безопасности имеет вентиляция. Естественный воздухообмен обеспечивается за счет притока свежего воздуха через вентканал или через отверстия в нижней части двери. Воздуховод нужно выводить через потолок.

А если в кухне?

Монтаж газовой котельной в кухне возможен при соблюдении ряда требований.

По мощности:

• для монтажа агрегата до 30 кВт требуется объем не менее 7,5 куб. м;
• 30-60 кВт – не менее 15 куб. м.

Расстояние от пола до потолка допускается в 2,5 метра и больше, а вентиляционная система должна обеспечивать трехкратную замену воздухосмеси в течение часа.

Отвод продуктов сгорания организовывают по-разному:

• в вентканалы,
• в дымоход,
• через стену на улицу.

И напольная, и настенная модели монтируются на негорючее основание.

Если выбираем газ: особенности монтажа газового котла

Газовый котел способен обеспечить бесперебойное теплоснабжение и подачу горячей воды (двухконтурные модели) для частного дома любой площади. На сегодня такой вариант является самым выгодным по эксплуатационным расходам ввиду доступности и невысокой цены голубого топлива. Есть и иные важные преимущества – проста в использовании, надежность и высокий КПД.

Сложностей с установкой не возникает, если этим вопросом занимаются специалисты, хорошо знакомые с требованиями газовых служб.

Выбирать приходится из напольных и настенных вариантов. Напольные газовые котлы функциональные, высокопроизводительные, способны обогреть большие площади и имеют длительный срок службы. В числе недостатков – необходимость отдельного помещения для размещения котла и обустройство дымохода.

Напольные газовые котлы располагают на предварительно подготовленном ровном и жестком основании, контролируя положение по горизонтали и вертикали. После закрепления самого прибора производится подключение его к дымоходу, а затем подводятся коммуникации (газ, вода, отопление, электричество).

Настенные модификации имеют компактные размеры, высокий КПД и доступную стоимость. В противовес такому набору преимуществ ставится скромная мощность, которой недостаточно для обогрева больших площадей.

Монтаж не вызывает сложностей: крепление производится посредством идущих в комплекте кронштейнов необходимой грузоподъемности и надежности. Анкерные болты для фиксации кронштейнов подбирают соответствующего диаметра и длины.

Далее организовывают отвод продуктов горения, подключают газопровод, водопровод, ветви отопления и, при необходимости, электросеть.

Котел на твердом топливе: нюансы монтажных работ

Твердотопливные модели отличаются надежностью и полной независимостью от магистральных сетей газа, электричества. Если топливо в регионе доступно и дешево, то и обогрев обходится недорого.

Недостатки заключаются в том, что требуется регулярная дозагрузка топлива, периодическая чистка топки, вынос золы, очистка от дегтя и смол дымохода.

К особенностям установки можно причислить то, что монтаж возможен только на пол.

Электрокотел: тонкости установки

Комфортная эксплуатация, безопасность и сравнительно невысокая цена на электроагрегат – это основные преимущества, за которые ценят электроотопление.

В числе важных недостатков – большие ежемесячные расходы – использование электрокотла обходится дорого, а также значительная нагрузка на электросеть.

Нормы для установки не такие строгие, как для газовых котлов, и сам монтаж не отличается особой сложностью, за исключением необходимости замены электропроводки на более мощную.

Для чего нужен расширительный бак в котельной

В водяной системе отопления для ее корректного функционирования устанавливается расширительный бак. На самом деле он решает несколько задач.

Во-первых, при тепловом расширении воды образуется ее переизбыток. Давление растет, и это отражается на работоспособности всех элементов: они работают на пределе прочности. В самом уязвимом месте образуется течь.

Чтобы временно «спрятать» тот самый лишний объем, и используется расширительный бак. После нагревания излишки жидкости попадают в него, сжимая находящийся там воздух и сдвигая диафрагму. А остывая, вода сжимается, и диафрагма возвращается на место. Таким образом выполняется регулирование давления в системе.

Во-вторых, расширительный бак защищает трубы от гидроудара в момент включения насоса и, в-третьих, препятствует появлению воздушных пробок.

Роль циркуляционного насоса в отоплении

Системы обогрева жилья бывают открытого и закрытого типа. Теплоноситель по трубам в первом случае движется за счет принципа конвекции.

А во втором случае (как раз этот вариант встречается гораздо чаще) заставляет жидкость двигаться в пределах замкнутого отопительного контура – циркуляционный насос. С одной и той же скоростью он непрерывно прогоняет через себя теплоноситель, обеспечивая равномерный прогрев всех уголков здания.

Нужен ли водонагреватель

Двухконтурные котлы обеспечивают жильцов дома не только теплом, но и горячей водой. Однако в ходе эксплуатации выявляются недостатки:

• при большом количестве точек водозабора нужна большая мощность отопительного оборудования;
• в разных точках температура воды может отличаться.

Если потребности семьи в горячей воде большие (кроме кухни и ванной есть еще точки водозабора либо использование воды интенсивное), рационально будет обратить внимание на одноконтурные модели с одновременной установкой бойлера косвенного нагрева. Такой вариант позволит пользоваться ГВС в полном объеме и одинаково комфортной температуры, а цена за нагрев жидкости будет невысокой.

Согласование проекта

Проект для котельной автономного теплоснабжения в частном доме – это пакет технической документации. Он должен быть разработан с соблюдением всех технологических норм и правил, действующих на 2021 год, в соответствии с нормативными документами.

Подготовленные проектные документы проходят процедуру согласования в госнадзорных органах. Подготовке необходимо уделить особое внимание: непрофессиональный проект не получит одобрения в пожарной инспекции, технадзоре и других органах.

Начинать монтажные работы без согласования – незаконно.

Стоит отметить, что проектная документация требуется не только для нового объекта, но даже и в случае замены котельного оборудования в частном доме. И рассчитывать на быстрое самостоятельное решение всех вопросов не стоит: процедуры согласования достаточно затяжные.

Выводы

Для создания и обустройства котельной своими руками необходимо вникнуть в массу нюансов. Сложность компоновки теплового оборудования зависит от разных факторов, в числе которых отапливаемая площадь, количество потребителей, конфигурация помещений и др. Еще одна сложность – получить разрешительную документацию от ряда госорганов.

Чтобы быть уверенным в успешном результате и длительной эффективной работе всей системы обогрева, можно также обратиться к специалистам. Компания должна иметь все надлежащие лицензии и допуски для проведения работ. Аттестованные профессионалы быстро и качественно выполнят все под ключ: от создания проекта и до ввода в эксплуатацию.

Выполненная в соответствии со всеми требованиями котельная обеспечивает бесперебойную подачу тепла, безопасность получателей тепловой энергии и экономичный расход топлива в частных домах.

нормы и правила установки газового котла в частном доме, нормы и правила установки электрического котла в частном доме

Для установки твердотопливного, газового или электрического котла необходимо оборудовать котельную. К бойлерной предъявляется ряд норм и правил, так как любое топливо является небезопасным. Рассмотрим в нашей статье как правильно устроить котельную в частном доме.

Содержание:

1. Нормы и правила установки газового котла в частном доме
2. Нормы и правила установки твердотопливного котла в частном доме
3. Нормы и правила установки электрического котла в частном доме

Нормы и правила установки газового котла в частном доме

В зависимости от мощности газового котла необходимо выбрать место установки:

1. Если мощность отопительного котла 150-350 кВт, то необходимо его устраивать в цокольном или первом этаже, а также можно установить в отдельно стоящем здании или же пристройке.
2. Если мощность газового котла равна 60-150 кВт, то устроить оборудование можно на любом этаже, но в отдельном помещении. Такой котел можно установить еще в подвале или цокольном этаже.
3. Если мощность оборудования менее 60 кВт, то установить его можно даже на кухне, но необходимо соблюдать все требования установки.

Котел, который имеет небольшую мощность можно устанавливать в отдельной котельной. Но обычно в отдельном помещении такие котлы устраивают вместе с остальными системами. Для каждого котла необходимо оборудовать помещение соответствующие его мощности:

1. Мощность 60-200 кВт – 15 м3.
2. Мощность 30-60 кВт – 13,5 м3.
3. Мощность менее 30 кВт – 7,5 м3.

Если вы решили установить газовый котел на кухне, то минимальный объем помещения должен быть 15 м3, а высота до потолка более 2, 5 м.

К любому из помещений предъявляются нормы и правила. Рассмотрим самые основные требования:

• В случае утечки газа должна быть оборудована форточка для аварийного проветривания;
• В любую котельную необходимо провести воду и канализацию. Вода необходима для подпитки системы, а канализация для стока теплоносителя;
• Каждая котельная должна быть оборудована естественным освещением. На каждый 1 м3 необходимо устроить 0,03 м2 остекления. Окно должно быть распашное, а открываться должно наружу;
• Устройство дымохода. Через него должно проходить удаление продуктов сгорания газа, а также должна проводиться вентиляция. Если котел имеет мощность меньше 30 кВт, то выхлоп можно вывести через стену.

В системе отопления с газовым котлом мощностью больше 60 кВт нужно установить контроль загазованности. В таком случае протечки газа будет автоматически срабатывать контроль и подача газа будет прекращена.

Нормы и правила установки твердотопливного котла

По сравнению с газовыми котлами твердотопливные имеют меньше требований к установке. Связано это с тем что твердотопливный котел не является взрывоопасным оборудованием в отличие от газового. Именно поэтому устанавливать такой отопительный котел можно самостоятельно без помощи специалистов.

Установить такой котел можно в подвале или на цокольном этаже.

При установке твердотопливного котла необходимо следовать следующим правилам:

1. Необходимо уложить стальной лист на полу перед твердотопливным отопительным котлом поверх негорючей подложки. Поверхность пола должна быть выполнена из негорючих материалов. Необходимо устроить основание из бетона или огнестойкого покрытия.
2. От мощности твердотопливного котла зависит площадь котельной. Но минимальная площадь помещения должна быть 8 м2.
3. Для твердотопливного котла необходимо устанавливать вертикальный дымоход. Размер котельного выходного патрубка должен быть равен диаметру дымоходной трубы. Необходимо устроить в дымоходе ревизионное отверстие. Оно нужно для очистки и контроля канала отведения продуктов сгорания.
4. В топочной должны быть все противопожарные средства: щит с огнетушителем и т.д.
5. Необходимо установить качественную вытяжную систему. Для того чтобы происходило сжигание твердого топлива необходимо поступление воздуха в камеру сгорания открытого типа. Но в таком случае может проникать угарный газ в воздух помещения. Поэтому по плану должна быть устроена вытяжная система. Сечение вытяжки должно быть следующим: если топочная устроена на первом этаже, то на 1 кВт мощности котла необходимо 8 см2. Если котел установлен в подвале, то на 1 кВт мощности необходимо 24 см2.

Для того чтобы сделать дымоход пожаробезопасным нужно оштукатурить дымоход, если он кирпичный. Если же дымоход металлический, то необходимо использовать сэндвич-трубу. В такой трубе между двойными стенками устроен теплоизолятор. Когда температуры дымовых газов превышает 1000оС, то может произойти возгорание. Воспользовавшись такими советами можно предотвратить возгорание дымохода.

Нормы и правила установки электрического котла

Если в качестве отопительного оборудования для системы вы выбрали электрический котел, то не нужно обустраивать отдельную котельную для его установки. В такой отопительной системе не нужно устраивать дымоход или устанавливать дополнительную вентиляцию, так как продукты сгорания не выделяются в электрическом котле. А установить электрический котел можно в любом удобном месте частного дома.

При установке котла необходимо провести электромонтажные работы, которые нуждаются в рекомендации производителя оборудования. Рекомендации нужны по кабельной продукции для подключения отопительного котла к электросети.

Необходимо устанавливать отдельный автомат в электрощите. Если у вас случаются перебои электричества, то необходимо установить стабилизатор. Таким образом вы обеспечите бесперебойную качественную работу отопительного котла. А также увеличится срок службы оборудования.

Читайте также:

Газовая котельная в частном доме, коттедже: объем котельной, нормы размещения

Содержание:

Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

На что ориентироваться

Требования к частным котельным прописаны в специальном документе от 01.07.2003 (речь идет о СНиПе 42-01-2002). Этот документ должен служить ориентиром во время обустройства топочной. Знание нормативов дает определенные преимущества, хотя процедура разработки проекта обычно реализуется специалистами. Это позволяет заранее просчитывать вероятность использования различных видов оборудования, а также приблизительный объем монтажных работ.

Как результат, еще на этапе строительства жилища намеченное под бойлерную помещение можно подогнать под требования СНиП. Если возникают затруднения или спорные моменты, желательно их решать с проектным отделом газоснабжающей организации. Для каждого конкретного здания характерно наличие своих нюансов: они решаются только в привязке к плану дома.

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

• До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.
• 60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.
• 150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.

Объем котельной для газового котла также регламентирован:

• Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м³ (не путать с площадью).
• 30-60 кВт — 13,5 м³.
• 60-200 кВт — 15 м³.

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м³, при высоте стен от 2,5 м.

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

• Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м³ объема должно соответствовать не менее 0,03 м² оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.
• Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.
• Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.
• Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.

Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

Если котельная находится в отдельном помещении

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

• Норма объема котельной для газового котла – от 15 м³.
• Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.
• Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м²/ 1 м³.
• Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течении одного часа.

При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м³ добавить 0,2 м³ на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить. В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

• Высота потолков должна быть не ниже 2,5 м.
• Помещение должно иметь объем от 15 м³.
• Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
• В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

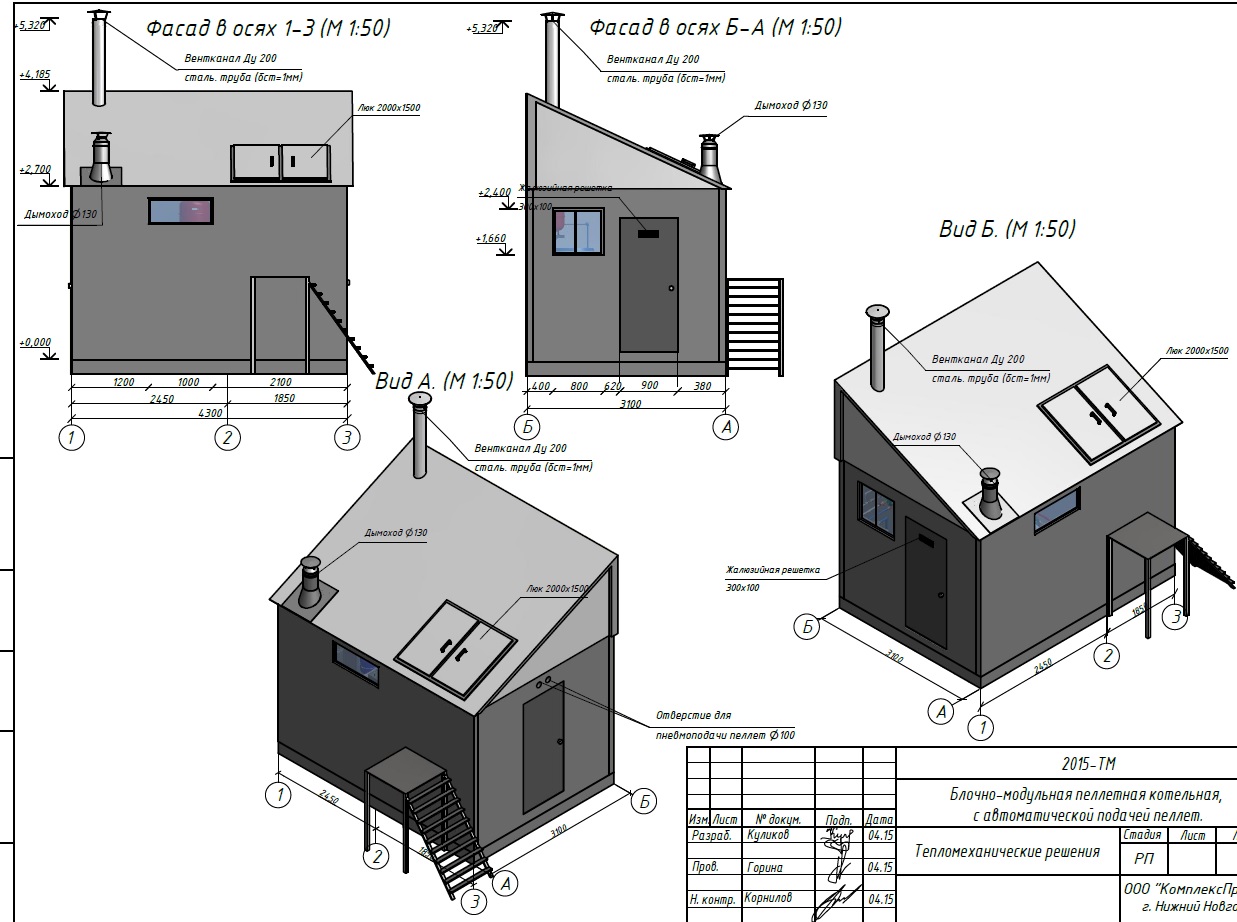

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

• Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
• Отдельно стоящая котельная должна иметь объем помещения не менее 15 м³. К полученному результату плюсуют по 0,2 м³ на каждый кВт мощности, задействованный в обогреве жилища.
• Потолки. Высота – от 250 см.
• Площадь остекления. Ее определяют по формуле 0,03 м²/1 м³ объема постройки.
• Окно. Обязательно обладает форточкой или фрамугой.
• Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
• Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
• Двери. Допускается использование только неусиленных конструкций на слабых петлях.
• Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течении часа. Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м. Объем высчитывается так: 3х3х2,5=22,5 м³. Так как необходим трехкратный обмен, то 22,5 м³ х 3 = 67,5 м³. К полученному результату добавляют запас в 30%: выходит 87,75 м³. Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

• Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
• Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
• Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
• Дымоходная труба выводится сквозь крышу или стену.

• В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
• Дымоход должен иметь газонепроницаемые соединения.
• Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
• Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

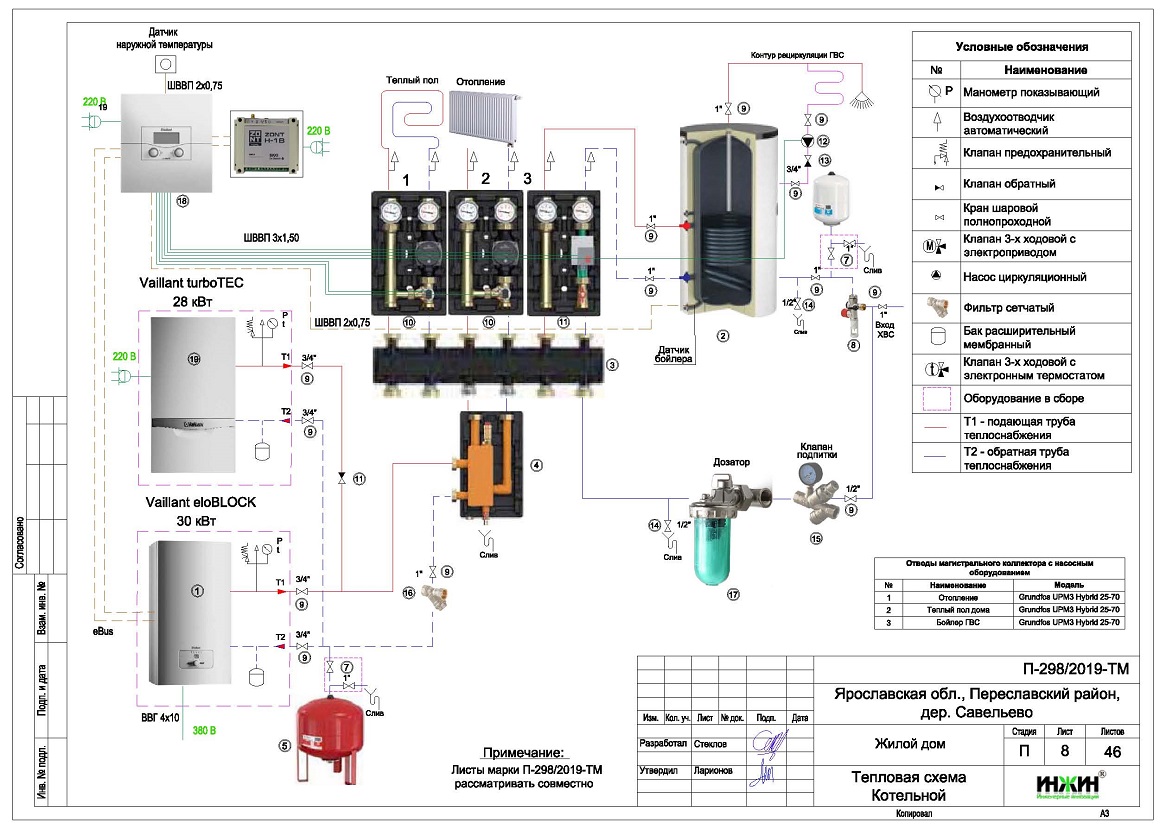

Котельная в частном доме — схема, устройство и монтаж котельной в частном доме

Оборудование для обогрева коттеджа при правильной его эксплуатации – источник тепловой энергии, создающий комфортный для проживания человека температурный режим. Однако котельная в частном доме может стать причиной пожаров, взрывов и других аварийных ситуаций при ненадлежащем соблюдении установленных требований и правил ее установки и эксплуатации.

Основные виды котельных в частных домах

Все котельные можно разделить:

1. По месту расположения

Существует несколько вариантов расположения котельной относительно коттеджа. Выбор происходит индивидуально и зависит от ряда факторов. Например, конструкции и мощности, заложенного бюджета, наличия свободного пространства. Котельная может быть:

Это экономичный вариант – не требуется строительство нового здания. Помещением под размещение котла служит одна из комнат коттеджа. Она должна отвечать требованиям СНиП по пожарной безопасности и шумоизоляции.

Такая котельная размещается рядом с коттеджем, например, в гараже или может быть сделана в любом здании, которое имеет с ним общую стену. Ограничений по используемому оборудованию в данном случае нет. Однако, как и в предыдущем варианте, необходимо соблюдение всех противопожарных норм.

Желательно, чтобы котел не находился в смежной комнате с гостиной или спальней. Это необходимо предусмотреть из-за высокого уровня шума, который могут создавать отдельные типы дизельных или газовых котлов.

• Отдельно стоящая

Оборудование размещается в отдельном здании, которое удалено от частного дома. Это универсальный вариант.

Котельная вне коттеджа обладает своими плюсами и минусами. Основной плюс — в ней можно устанавливать любые котлы (при условии соблюдения норм пожарной безопасности).

Основной недостаток — высокая цена, связанная со строительством дополнительного здания. Также, необходимо купить теплотрассу. Теплотрасса от котельной до коттеджа увеличивает общую цену, но не рекомендуем Вам на ней экономить. Целесообразно купить теплотрассу заводского исполнения и минимизировать этим тепловые потери и риски, связанные с образованием утечек.

Они собираются в заводских условиях, и на Объект поставляются уже полностью готовые к работе.

В основном они бывают дизельные и газовые. Такие модульные мини системы ставятся рядом с коттеджем и используются, как временный, так и постоянный вариант.

Их стены представляют собой сэндвич-конструкцию. Между двумя стальными окрашенными листами находится слой утеплителя толщиной 4-7 см. Их содержимое такое же, как и в других вариантах. Они могут быть изготовлены в мобильном исполнении, и установлены на шасси грузовиков.

1. По типу используемого топлива

В зависимости от вида топлива они могут быть:

Обладают лучшими экономическими показателями в разрезе эксплуатационных расходов. Также отличаются высоким уровнем комфорта использования.

Но в части расходов на оборудование, согласование и подключение к магистральным газовым сетям они относятся к разряду самых затратных.

Если нет доступа к магистральному газу, то можно выполнить монтаж котельной на сжиженном газе. Основными трудностями в этом случае может стать — с размещение газгольдера и очень жесткими требованиями безопасности.

• Твердотопливные

Они имеют существенный недостаток. Котлы этого типа требуют загрузки топлива каждые несколько часов.

Исключение составляют появившиеся не так давно пеллетные котлы. Их главным достоинством выступает длительный цикл работы на одной закладке топлива и полная автоматизация работы

• Жидкотопливные

Котел на дизельном топливе ограничен главными недостатками — высокой ценой топлива, шумом горелки, выделением неприятного запаха во время работы, стоимостью и проблематикой размещения емкостей для хранения топлива

• Электрические

Электрические котлы относятся к разряду недорогих и экологически чистых. Но высокие расходы на электроэнергию в процессе эксплуатации перечеркивают все положительные стороны

Требования к котельной

Обустройство котельной в частном доме предполагает выполнение ряда нормативных требований, как к самому помещению, так и к особенностям установки оборудования. Основные правила изложены в СНиП 42.01.2002 и СНиП 41.01.2003.

Общими требованиями для всех видов котельных являются:

• Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича. Все материалы внутренней отделки должны обладать огнеупорными свойствами
• Размещение в одном помещении более двух котлов – запрещено
• В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива
• Дверь на входе в помещение бойлерной должна открываться наружу и быть огнеупорной
• Все оборудование, подключенное к электрической сети коттеджа, должно быть заземлено
• Единым требованием для котлов с дымоходом выступает создание в помещениях с ними систем принудительного или естественного воздухообмена
• Наличие водопровода и канализационного трапа
• Необходимо обеспечить свободный доступ к котлу для его эксплуатации, ремонта и сервиса. Размер свободного пространства указывается в паспорте котла
• Диаметр дымохода по всей длине не должен быть меньше диаметра выходного отверстия котла
• Проход дымовой трубы через чердак или стену выполняется с помощью негорючих узлов и элементов

Требования к котельной в деревянном коттедже

Исходя из того, что деревянные коттеджи являются Объектами повышенной пожарной опасности, то и к топочным в них предъявляются специальные требования.

• Стены, потолок, и пол помещения с оборудованием должны быть обработаны пропитками и обшиты материалами, которые не поддерживают горения
• Наличие средств тушения пожара, датчиков задымленности и сигнализации
• Отверстия в деревянных перекрытиях, через которые проходит дымоход, должны иметь диаметр достаточный для изолирования его поверхности от перекрытия по средствам базальта
• Навеска настенного котла выполняется на специальный сэндвич – металлический лист с подложкой из базальта

Дополнительные требования к котельной в подвале коттеджа

• Источник естественного освещения
• Прямой выход наружу
• Кратность воздухообмена – более 3 м3/час

Требования к вентиляции котельной

Для сгорания любого топлива необходимо поступления кислорода. Это определяет требования к воздухообмену помещений для котлов с открытой камерой сгорания.

Еще одна причина необходимости вентиляции связана с возможными микроутечками газа и присутствием в помещении котельной продуктов сгорания топлива.

Самым простым решением выступает естественный вид вентиляции. Основной параметр такой вентиляции – трехкратный обмен воздуха в час. Для притока воздуха с улицы используется вентиляционный канал, а для забора воздуха из соседних помещений – зазор под дверью или отверстие в самой двери.

Сечение вентиляционных каналов рассчитывается:

• Для отдельно стоящих топочных с наружным притоком воздуха – 80 мм² на 1 кВт мощности котла
• Для встроенных топочных с забором воздуха из соседних помещений — 300 мм² на 1 кВт мощности котла

Трудности с расчетами и измерением параметров естественной вентиляции часто определяют необходимость создания системы принудительного воздухообмена. Схема котельной в частном доме в таком случае проектируется с приточно-вытяжной установкой.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Правила и нормы установки котла в частном доме

При установке любого отопительного котла необходимо придерживаться требований, изложенных в регламентирующей документации. Правила и нормы для оборудования, функционирующего на различных видах топлива – рознятся.

Требование к установке газовых котлов

Минимальное расстояние от котла до ближайшей конструкции (стены, перегородки) – 70 см.

Помещение, предназначенное для установки газового котельного оборудования должно отвечать условиям:

• Минимальный объем – не менее 15 м3
• Минимальная площадь – не менее 6 м2
• Минимальная высота потолка – 2,5 м
• Размер минимально допустимой площади оконного проема подбирается, исходя из 0,03 м2 на каждый кубометр внутреннего пространства, но не менее 0,5 м2
• Наличие точки канализации
• Минимальная допустимая ширина дверного проема – 80 см
• Наличие эффективного заземления котла
• Отдельный вход с улицы в помещение топочной
• Напольные газовые котлы устанавливаются на минимальном расстоянии от пола, которое составляет 50 мм. В этих целях необходимо предусмотреть соответствующий бетонный, плиточный или металлический постамент-подиум
• Огнестойкость пола, стен и потолка – не менее 0,75 часа
• Наличие форточек в окнах
• Во входной двери должны быть предусмотрены отверстия или люки для естественного воздухообмена. Также эта задача может быть решена за счет зазора под дверью для забора воздуха с улицы
• Наличие приточно-вытяжной вентиляции и дымохода
• Электрощит в котельной размещать не рекомендуется. Лучше сделать его в другом месте коттеджа. Газовики обращают на это внимание, так как щиток относится к образующему искры оборудованию
• Розетки можно использовать любой конструкции, но желательно влагозащищенного исполнения
• При установке газового котла мощностью более 60 кВт должна быть смонтирована система контроля концентрации вредных газов

Требования при размещении дизельного оборудования

Есть ряд специфических требований, касающихся установки дизельных котлов:

• Бак с топливом должен размещаться на удалении от 40 см до 120 см от котла. В этот бак топливо поступает из толстостенного металлического резервуара, находящегося вне помещения, как правило, под землей
• Минимальный размер внешнего резервуара – 1,5 м3
• Расстояние от резервуара до ближайшей стены коттеджа не должно превышать – 10 м

Требования к установке твердотопливных и электрических котлов

Устройство котельной в частном доме с твердотопливным и электрическим котельным оборудованием сопряжено с выполнением следующих требований.

1. Твердотопливные котлы

Несколько дополнительных требований к установке твердотопливных котлов определены спецификой его работы и конструкцией дымохода:

• Минимальное расстояние от котла до стены – более 0,1м
• Необходимо предусмотреть отверстие для ревизии дымохода. Ревизия должна быть расположена ниже на 0,3 м, чем отверстие входного в котел патрубка
• Под топкой котла должен быть лист из стали
• Минимальный размер площади твердотопливной топочной – 8м2

• В качестве основного материала для изготовления дымохода используется углеродистая или нержавеющая сталь
• Не допускается снижение сечения на любых участках дымохода. Число угловых переходов не должно превышать 3
• Опасность взрыва угольной пыли определяет для котельных на угле III класс электробезопасности. Такая норма предусматривает ограничения питающих напряжений на уровне – 42 вольта

1. Электрические котлы

Устройство котельной в частном доме с электрическим оборудованием является самым безопасным из рассматриваемых здесь вариантов. При его работе нет открытого огня, не выделяются продукты сгорания.

При его установке необходимо убедиться, что:

• Электрическая проводка коттеджа рассчитана на подсоединение к ней мощного потребителя
• Выделена достаточная электрическая мощность

Состав оборудования котельной

Типовая котельная в доме компонуется из следующих элементов.

Отопительный котел

Основной элемент любой топочной. Он нагревает теплоноситель для системы отопления. Работает на природном либо сжиженном газе, дизельном, твердом топливе или за счет электрической энергии.

Циркуляционный насос

Он необходим при принудительной циркуляции для перекачки теплоносителя по отопительной системе.

Группа безопасности

Предотвращает гидроудары в отопительной системе.

Бойлер для котельной в частном доме

Служит для приготовления горячей воды.

Двухконтурный отопительный котел со встроенным проточным теплообменником выступает самым экономичным решением, но инерционность и небольшая мощность такого теплообменника не всегда гарантирует достойный уровень комфорта.

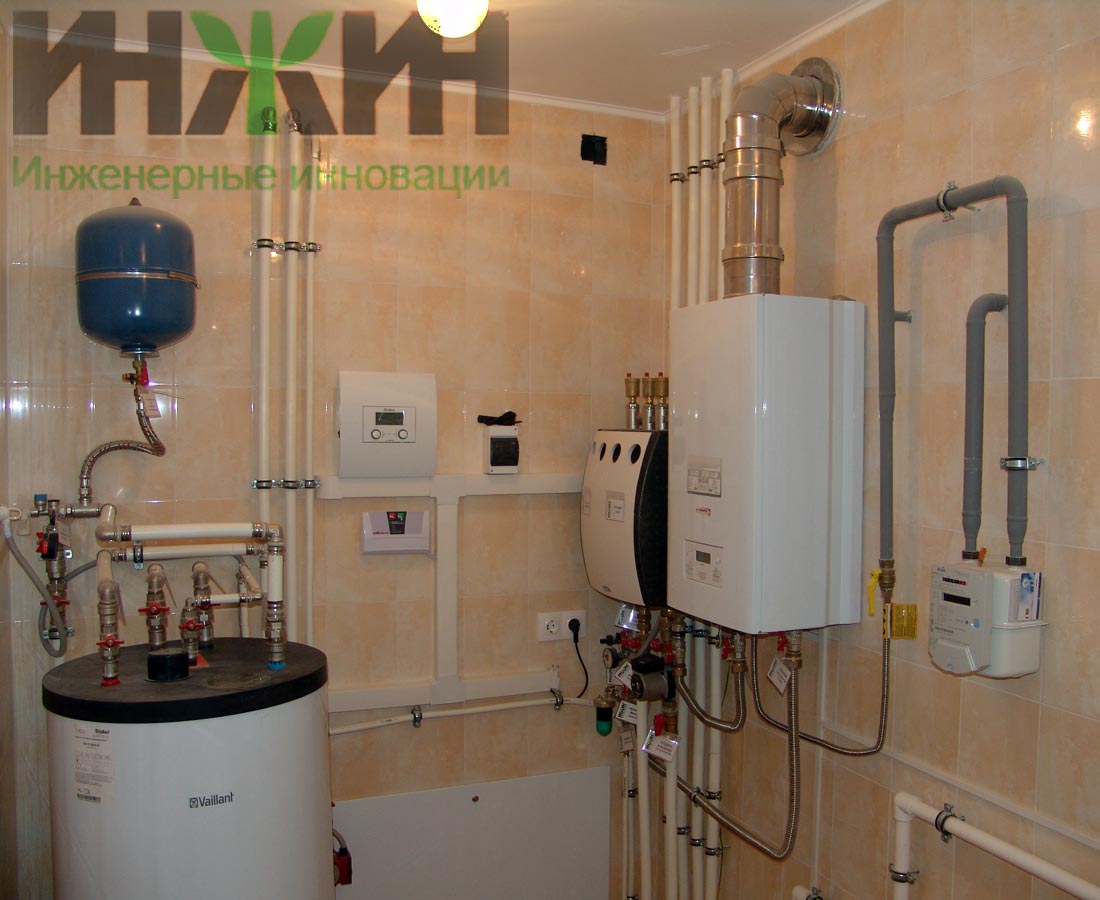

Схема котельной в частном доме с одноконтурным котлом и бойлером косвенного нагрева дороже, чем двухконтурный котел, но параметры водоразбора в этом случае соответствуют самым высоким требованиям к системе ГВС. Конкретные расчеты емкости бойлера проводятся на этапе проектирования.

Схема котельной с бойлером косвенного нагрева имеет недостаток – необходимость дополнительного места, что может вызывать затруднения в помещениях малой площади.

Расширительные баки для котельной в частном доме

Расширительные баки служат для компенсации температурного расширения теплоносителя в контуре отопления или ГВС при резком изменении давления. Они могут быть двух видов – закрытые (мембранные) и открытые.

Коллектор

Он требуется для параллельной подачи теплоносителя на различные контуры отопительной сети.

Гидравлический разделитель

Служит для выравнивания давления в различных контурах отопительной сети.

Дымоход

Выводит токсичные продукты сгорания из котла. Высота дымохода с дефлектором должны быть выше на 1 или более метров конька ближайшего жилого здания. Сама конструкция дымовой трубы – сэндвич. Внутренний и внешний слои сделаны из нержавеющей стали, внутри находится слой утеплителя толщиной, как минимум, 2 см.

Система автоматики

Устанавливается опционально. Многие котлы по умолчанию укомплектованы собственной простейшей автоматикой. Для повышения комфорта эксплуатации может быть установлена дополнительная внешняя система автоматики с расширенным функционалом

Система удаленного мониторинга и контроля

Удаленно управляет котельным оборудованием, и отслеживает стабильность его работы.

Обвязка

Включает в себя трубопровод, измерительные приборы, ЗРА.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

Медь

Преимущества – высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки – критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб – долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить – высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали – очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

• Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
• Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
• Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
• При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
• Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
• При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
• Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий

Читайте другие статьи по данной тематике

Услуги по данной тематике

Котельная в частном доме: обязательные требования и нормы

Котельная в частном доме — важный инженерный объект в планировочной структуре загородной усадьбы. Если запроектировать его неправильно, представители газовых служб не дадут разрешение на подключение к магистральному трубопроводу и эксплуатацию оборудования.

С этим сталкиваются те заказчики, которые самостоятельно разрабатывают планировку будущего дома. Как правило, они выделяют помещение под котельную по остаточному принципу. Но без соблюдения норм, прописанных законодательством, получить разрешение от газораспределительной организации будет невозможно.

Назначение котельной

Котельную в частном доме иногда называют «топочной» либо «бойлерной». В помещении устанавливают теплогенератор для отопления и снабжения жильцов горячей водой. Агрегаты имеют один или два нагревательных контура. Первый вид оборудования предназначен для обогрева, второй — совмещает сразу обе функции. Читайте также полезную статью про газовое отопление частного дома подготовленную нашими авторами.

При мощности оборудования до 60 кВт выделять отдельное помещение под котельную не требуется. Это разрешено нормативом. Котел можно разместить на кухне, если соблюдены условия по вентиляции, остеклению и размерам комнаты.

Более мощные тепловые агрегаты устанавливают в специальных, оборудованных по требованиям СНиП, помещениях. Их проектирование желательно доверить профессионалам, которые учитывают все регламенты.

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

• инструкцией МДС 41.2-2000 по размещению котлов;
• СНиП 2.04.08-87 п.6.29-48;
• СП 41-104-2000 глава 4;
• СП 42-101-2003 пункт 6.17-25;
• СП 62.13330.2011 пункт 7;
• СП 60.13330.2012 пункт 6.6;
• СП 55.13330.2011 пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Помещение для котельной

Газовое оборудование подключают непосредственно в помещении котельной. Относительно дома топочные могут располагаться:

• внутри — встроенные;
• рядом на отдельном фундаменте — пристроенные;
• на некотором расстоянии — отдельностоящие.

В соответствии с местом расположения к помещениям предъявляют определенные требования, направленные на обеспечение безопасности при эксплуатации.

Встроенные

Внутри дома согласно СНиП разрешено устанавливать газовое оборудование мощностью до 350 кВт. Котлы до 60 кВт можно размещать в любой комнате. Как правило, это кухня или помещение бытового назначения. Более мощные теплогенераторы располагают на первых или цокольных этажах, в подвале.

Потолок в помещении не должен располагаться ниже 2,5 метров. Вентиляцию рассчитывают на трехкратную замену воздуха в течение часа, то есть сечение вентканалов должно обеспечивать скорость естественной циркуляции количества воздуха, равного тройному объему комнаты.

Размер оконного проема за вычетом переплетов должен соответствовать требованию по безопасности при взрыве. В соответствии с ним площадь легкосбрасываемых конструкций, в данном случае это остекление, рассчитывают из условия 0,03 м² на 1 кубометр помещения.

Важно. Ограждающие перегородки выполняют из материалов с пределом огнестойкости не ниже 0,75 ч. Не допускается распространение пламени по конструкциям.

При мощности теплового агрегата свыше 150 кВт помещение оборудуют отдельным выходом. Независимо от характеристик котла оставляют проход по фронту не менее 1 м.

Пристроенные помещения

Пристроенную котельную с тепловыми агрегатами мощностью до 350 кВт размещают вдоль глухой стены дома. От ближайшей дверного или оконного проема отступают не менее 1 метра. Конструкции топочной не должна жестко примыкать к фундаменту, стенам и крыше жилого дома.

Материал для стен котельной выбирают с учетом минимального предела огнестойкости — 0,75 ч. Конструкции не должны гореть или поддерживать горение.

Высота котельной внутри — не менее 2,5 м. Оборудование размещают так, чтобы было удобно его обслуживать. Размер свободной площадки перед котлом — 1х1 метр.

Пристроенные помещения оборудуются отдельным выходом наружу. Дверь должна открываться на улицу.

Обязательно естественное освещение. Площадь остекления — не менее 0,03 м³ на 1 м³. Вытяжка должна поддерживать часовой трехкратный воздухообмен.

Дверь, ведущую в жилой дом, выполняют из несгораемых материалов. Она должна соответствовать третьему типу пожарной безопасности.

Установка газового котла в кухне

При установке на кухне газовой плиты, водонагревателя и котла мощностью до 60 кВт, к помещению предъявляются требования:

При установке газоиспользующего оборудования руководствуются паспортом предприятия-изготовителя. Стены должны быть из несгораемых материалов, а расстояние до агрегата — не менее 20 мм.

Допускается устанавливать котлы возле стен из сгораемых материалов при условии, что поверхность защищена асбестовым листом толщиной 3 мм и кровельной сталью или штукатуркой. В этом случает от ограждающих конструкций отступают не менее 30 мм. Изоляцию выводят за габариты оборудования по высоте и ширине на 10 и 70 см.

Полы под котлом также защищают от возгорания. На них укладывают листы асбеста и металла таким образом, чтобы их границы превышали габариты корпуса и выступали на 10 см со всех сторон.

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

Требования к топочным, построенным отдельно от жилого здания:

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

Требования к дверям

В топочных используют два типа дверей:

• наружные без усиления для выхода на улицу;
• внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Важно. Ширина наружных дверей — не менее 80 см. Открываться они должны на улицу.

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

Важно. Чтобы в дымоходе присутствовала хорошая тяга, верх трубы располагают выше конька крыши на 500 мм при условии, что от парапета до канала не более 1,5 м.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.

Котельные для котлов на твердом и жидком топливе

Для обогрева жилых домов применяют следующие виды жидкого и твердого топлива:

• уголь;
• мазут;
• газойль, газолин;
• солярка;
• отработка;
• керосин;
• древесные отходы, пеллеты, дрова;
• сланец горючий;
• торф;
• бензин;
• растительное или машинное масла.

Как правило, для использования твердого или жидкого топлива предназначены напольные агрегаты. Для загрузки нужны довольно большие камеры, а после сжигания образуются отходы. Поэтому такие котлы менее компактны, чем газовые.

При строительстве котельной в частном доме своими руками необходимо соблюдать те же требования, что и для газовых бойлерных, но с некоторыми дополнениями:

• твердотопливные и жидкостные котлы нельзя устанавливать в жилых помещениях из-за сильного запаха или пыления, для этого оборудуют пристройку или стоящую отдельно топочную;
• для монтажа напольного котла устраивают фундамент из бетона толщиной не менее 50 мм.
• для загрузки, чистки котла, ремонта и замены деталей должен быть удобный доступ;
• от места закладки топлива до ближайшей стены должно быть не менее 2 м;
• дымоход желательно располагать ближе к коньку для создания хорошей тяги;
• дымоотведение устраивают через дымоход в капитальной стене или трубу снаружи дома, при этом она не должна совпадать с оконными проемами;
• дымоход изготавливают из сэндвич-трубы с утеплением и внутренним жаропрочным слоем из стали или кирпича;
• над котельной нельзя устраивать чердак или жилую комнату;
• в помещении, где установлено газовое оборудование, нельзя хранить легковоспламеняющиеся материалы и химические вещества, выделяющие горючие пары.

Чтобы в котельной не накапливалась пыль, неблагоприятно воздействующая на работу оборудования, на высоте 30 см от пола устраивают приточное отверстие, а под потолком — вытяжное. Вентиляция помещения должна быть с естественным побуждением.

Котельную в частном доме своими руками можно быстро построить, если использовать готовые модульные сооружения. При их изготовлении учитываются все нормативы и требования.

Мини-котельная может работать на любом виде топлива и обогревать жилой дом или дачу. Сооружение устанавливают на монолитный или сборный фундамент, подключают к отопительной системе здания. При использовании газа проект нужно согласовать с газораспределительной организацией.

Требования к котельной в частном доме

При сооружении частного дома продумывается планировка буквально каждой комнаты, начиная с туалета и заканчивая котельной, и котельной, к слову, без которой не обходится ни один загородный дом, следует уделить особое внимание. Разумеется, никаких навыков дизайнера здесь не требуется, так как все предельно просто. Но, так или иначе, подход к делу требуется тщательный, так как существуют требования к котельной в частном доме, а их вы должны придерживаться. Они диктуются не только СНиПом, но и правилами техники безопасности, а не соблюдая их, вы с большой вероятностью получите штраф или даже приведете к пожару.

Важно! Все эти требования во многом зависят от технических параметров котла и другого оборудования!

Например, для электрокотлов не нужно обустраивать отдельное помещение, их можно устанавливать где угодно, но из соображений этического характера такое помещение все же должно быть. Касаемо же прочих разновидностей котлов, тоим всем нужны только отдельные помещения.

Содержание статьи:

Видео — проектирование котельной в частном доме

Помимо того, топочная может быть размещена в доме согласно одному из возможных вариантов.

• На чердаке, к примеру.
• В отдельно стоящем здании.
• В малогабаритном автономном модуле.
• В самом доме, в предварительно оборудованной комнате.
• В пристройке.

Читайте так же, основные требования к установке газовых котлов — подробнее тут

Иными словами, котельная может быть расположена как в самом доме, так и вне его пределов. Ежели вы находитесь лишь на стадии планировку будущего жилья, то целесообразнее будет оборудовать для этих целей специальное отдельное помещение, которое будет располагаться в подвале или, скажем, на чердаке. Но если все уже готово, а вы только усовершенствуете отопительную систему (а площадь дома при этом не дает никакой возможности оборудовать топочную внутри), то идеальный вариант в таком случае – новая пристройка либо отдельное здание.

Во всех прочих аспектах отопление дома газом является наиболее экономичным, поэтому мы будем рассматривать требования к котельной в частном доме, касающиеся только лишь газового отопления.

Требования к площади

Газ – штука достаточно взрывоопасная, по этой причине при оборудовании котельной следует четко соблюдать целый ряд правил СНиПа и соответствующих служб. Если мощность газового котла не более 30 киловатт, то топочной, оборудованной отдельно, не требуется, так как он может быть установлен на кухне. Собственно, об этом – в таблице ниже.

Требования к объему топочной

Общая мощность котла, в киловаттах	Необходимый объем, в кубометрах
От 60 до 200	15
От 30 до 60	13.5
До 30 (с 30 включительно)	7.5

Также отметим, что котел может располагаться на кухне лишь при соблюдении ряда требований:

• ее площадь должна быть не менее 15 метров квадратных;
• стена, на которой будет размещен котел, должна быть выполненной из огнеупорных материалов; кроме того, расстояние между ними должно быть более 10 сантиметров;
• потолки должны быть минимум 2. 5 метра в высоту;
• рядом с полом должно находиться отверстие для забора воздуха для обеспечения постоянной его циркуляции;
• кроме того, нужна система вентиляции;
• минимум одно окно, на котором имеется форточка;
• площадь проема должна исходить из определенных требований: на каждый кубометр кухни должно приходиться 30 сантиметров квадратных остекления.

Узанть как расчитать мощность отопительного котла вы можете здесь

Видео — проект газовой котельной

Если стены изготовлены из горючего материала, тогда можете устанавливать прибор лишь после того, как будет проведено их оштукатуривание, но вместе с тем нужен также изолирующий экран.

Если котел имеет мощность менее чем в 30 киловатт, то стены могут иметь высоту и 2.2 метра. Но если же мощность больше, то котел нужно оборудовать в отделенном помещении. Так что предусматриваются требования к котельной в частном доме, если она (котельная) располагается отдельно.

Если топочная – это отдельное помещение

Если котельная планируется оборудоваться отдельно, она может находиться в любом месте вашего загородного дома – в подвале, в каком-либо из имеющихся этажей, в цоколе и прочее. При этом крайне важно, чтобы соблюдались не только основные требования, но и ряд дополнительных.

• Огнеупорность стен, разделяющих помещения, должна составлять минимум 3/4 часа.
• Освещение здесь обязано быть естественным.
• Вентиляционная система должна обеспечивать замену воздуха с частотой три раза в течение часа.
• Нужен отдельный выход наружу.
• Котел, равно как и дополнительное оборудование, должно быть обеспеченным удобным обслуживанием.
• Объем этого помещения должен быть минимум 15 кубометров.

Видео по монтажу

Основные нормы и рекомендации СНиП к системам отопления, смотрите тут

Нормы СНиП в случае отдельной топочной

Отдельно располагающаяся котельная должна размещаться максимально практично как в плане пожаробезопасности, но и в плане экономии свободного пространства.

Важно! Любой прибор, работающий на газу, при эксплуатации шумит, но если помещение с ним будет размещено автономно от дома, то беспокоиться по этому поводу не нужно.

По этой причине, если котельная будет располагаться вне дома, а где-то поблизости на территории участка, то учитывайте не только основные требования к котельной в частном доме, но и ряд вспомогательных правил.

• Фундамент этого отдельного здания не должен соприкасаться с фундаментом собственно дома.
• Крыша здания, равно как и стены, должны изготавливаться исключительно из огнеупорных материалов.
• В составе бетонного раствора, используемого при строительстве, в обязательном порядке должен находиться песок.
• Отопительный котел нуждается в отдельном фундаменте. При этом важно, чтобы из-за этого прибор не слишком возвышался над уровнем пола – не более 20 сантиметров.

Более того, туда, где планируется установка отопительного прибора, следует провести канализационную магистраль, дабы при необходимости владелец всегда смог выпустить теплоноситель из системы.

Смотрите так же наше руководство о том как своими руками сделать обвязку котла

Вентиляционная система котельного помещения

Чтобы отопительный прибор функционировал максимально эффективно (а принцип его работы, еще раз напоминаем, основывается на сгорании газа и следующего за этим выделения тепла), нужно, чтобы в помещение постоянно поступал свежий воздух, крайне необходимый для удаления продуктов сжигания топлива. В большинстве случаев для того, чтобы воздухообмен в котельной достиг необходимого уровня, достаточно обычной естественной вентиляции. Ветхие двери и оконные коробки, а также ряд других мест, где по той или иной причине имеются щели, обеспечивает вполне достаточный объем свежего воздуха. Но если всего этого не хватает, так как помещение герметизировано, то желательно присмотреться к возможности оборудования дополнительной вентиляционной системы. А если этого не сделать, то продукты горения так и будут оставаться внутри комнаты, оставляя после себя следы в виде сажи и копоти на всех поверхностях. Более того, непривлекательная внешность топочной – это лишь наименьшая проблема, которая постигнет вас при отсутствии должной вентиляции.

Вентиляция естественного характера

Если мощность отопительного прибора не будет превышать 30 киловатт, то для монтажа естественной вентиляции необходимо попросту просверлить в стенах дыры 10-15 сантиметров и установить в него пластиковую трубу соответствующего размера – так мы сделаем своего рода канал-воздуховод. Остается лишь самая малость: защитить этот канал от проникновения насекомых и попадания мусора в него. Для этого мы можем использовать обычную сетку, изготовленную из железа либо пластика. Кроме того, внутреннюю часть канала нужно обеспечить клапаном обратной тяги, необходимым для того, чтобы воздух выходил из помещения. Аналогичным образом нужно оборудовать и вентиляционную вытяжку, к тому же, ее при выходе следует защитить от атмосферных осадков.

Но в каком месте лучше разместить приточное отверстие? Что говорят нам по этому поводу требования к котельной в частном доме? Говорят они следующее: такое отверстие должно располагаться рядом с топливником, снизу. При этом свежий воздух будет поступать непосредственно в сжигающую камеру, но не витать по всему помещению топочной. Вытяжку же лучше оборудовать сразу над прибором, ведь продукты сжигания, как известно, будут подниматься вверх.

Искусственная вентиляция

Не во всех случаях имеется возможность оборудовать естественную вентиляцию. Ведь она во многом зависит от погодных условий, да и контролировать ее работу вы никак не сможете. Тогда лучше прибегнуть к другой ее разновидности – вентиляции искусственного характера.

Важно! Главные элементы подобной конструкции – вентиляторы, подбирать их следует исходя из того, какой максимум расходуемого воздуха нужно котлу, прибавив к этому еще 30 процентов.

Собственно, по вентиляции у нас все.

Как нужно обустраивать дымоходы

Дымоходы – это, пожалуй, одна из важнейших составляющих любой отопительной системы. Если не будет дымохода, то дым и другие продукты горения будут деваться – куда? Правильно, никуда, они останутся в помещении, а допустить этого мы никак не можем. К тому, как обустраивать дымоходы в топочных помещениях, есть собственные требования, и если вы не будете придерживаться их, то сулите себе неприятности с безопасностью работы отопительного котла, менее серьезные, чем в предыдущих вариантах. Итак, ниже приведены основные требования к обустройству дымохода (в большинстве своем они взяты из СНиПа).

• Диаметр трубы, использованной для дымохода, обязан быть в точности таким, какой указан в техпаспорте отопительного котла.
• Ограничено и количество изгибов/поворотов дымохода – их должно быть не больше трех.
• Ограничивается и высота дымохода. Так, он должен быть выше крыши не более чем на пять метров.
• Также срез его не должен располагаться ниже уровня самой крыши, ибо в противном случае через него будет подсасываться воздух.
• Труба должна иметь цилиндрическую форму. Она должна быть сделанной исключительно из металла, в ней должны быть специальные отверстия, дабы было удобно проводить чистку.
• Запрещается устанавливать на дымоходе зонт или любое другое защитное сооружение.
• Сечение также должно соответствовать требованиям, которые предъявляет конкретная модель агрегата.
• Он должен быть газонепроницаем. Нельзя, чтобы продукты сжигания топлива, от которых мы хотим избавиться, будут все же попадать в котельную.
• В стене нужно проделывать сразу два отверстия. Первое из них предназначается непосредственно для дымохода, а второе, несколько ниже, для техобслуживания конструкции.

Подробнее о том как сделать монтаж дымохода для газового котла, читайте тут

Вся информация была взята из того же СНиПа, притом с учетом нововведений 2008-го года.

В качестве заключения

Требования к котельной в частном доме, а конкретнее, к дымоходу, вентиляционной системе, площади, объему помещения, должны предельно строго выполняться. Невыполнение любого из них может стать причиной пренеприятнейших последствий, даже трагических. Помните это.

Требование к газовой котельной в частном доме, нормы СНИП, обустройство котельной

На чтение 6 мин Просмотров 1.8к.

Обогрев частного дома может осуществляться несколькими способами, но самым современным и удобным является отопление дома при помощи газового котла. Современное оборудование предполагает безопасную эксплуатацию, но при условии, если применяются качественные газовые котлы, и они грамотно монтированы.

Котельная комната может быть организована в одном из помещений дома либо быть отдельно стоящим помещением. Об этом и другом более подробно ниже.

Требования к площади

Прежде, чем устанавливать газовый котел, нужно подобрать для него соответствующее помещение, полностью отвечающее требованиям безопасности.

Во-первых, стоит сказать о выборе оптимального помещения исходя из мощности котла, который планируется монтировать.

Условно, газовые котлы можно поделить на три группы:

• Приборы мощностью до 60 кВт можно устанавливать на кухне.
• Мощность от 60 до 150 кВт предполагает использование отдельного помещения.
• Котельное оборудование мощностью более 150 кВт устанавливают тоже в отдельной комнате, но на нижнем этаже, если этот дом имеет несколько этажей.

Во-вторых, помещение выбирается в зависимости от его объема. Он показывает, сколько воздуха вмещается, так сказать, в «рамки» комнаты.

Это важно, так как речь идет о газе, который имеет свойство скапливаться. В небольшом помещении его концентрация будет больше, нежели в более просторной комнате.

Таким образом, по объему комнаты делятся на:

• Около 8м3 для котлов мощностью до 30 кВт.
• 14 м3 для мощности свыше 30 кВт и до 60 кВт.
• 15 м3 и больше для мощности от 60 кВт.

Кроме всего этого, в помещениях должны быть потолки средней высоты, от 2,5 метров.

Топочная в отдельном помещении

Мощные газовые котлы следует прятать за не горящие стены. Они должны быть монтированы на цокольном этаже или вообще в подвале.

Кроме этого, стены не должны пропускать вредные пары газа, а из топочной должен вести запасной выход, ведущий на улицу.

Нормы СНИП

Есть определенные требования, которые следует соблюдать, при монтаже бойлерной в отдельном помещении (специальная комната, пристройка, отдельно стоящая топочная):

• Минимальный объем топочной комнаты 15 м3. Это для котла мощностью чуть ниже средней. Если мощность выше, то добавляют 0,2 м2 на каждый кВт мощности. Это обеспечит оптимальный объем.
• Высота потолков должна быть не меньше 2 метров, а то и больше. Зависит от мощности газового оборудования.
• Помещение должно быть вентилируемым. Для этого подойдет функционирующая форточка.
• Котельное оборудование должно быть расположено от окон, дверей на расстоянии не менее 1 метра.
• Если помещение планируется строить отдельно, то его нужно делать из огнеупорных стройматериалов.

Подойдут:

• Кирпичи;
• Шлакоблоки;
• Бетонные монолиты и другие.

Пристройка газовой котельной предполагает выстраивание отдельно стоящего помещения со своим фундаментом и всеми четырьмя стенами. Это безопасность, в первую очередь.

Вентиляция

Вентиляция в котельной может осуществляться тремя способами:

1. через двери;
2. через форточку;
3. посредством трубы.

Общие требования к организации вентиляции помещения:

• Воздух поступает с улицы.
• Выход для вентиляции монтируют рядом с котлом, на потолке.
• Отверстия для притока воздуха должны быть достаточного диаметра, чтобы циркуляция проходила качественно. Отверстия для оттока воздуха больше диаметром, чем для притока почти в 4 раза.
• Для вентиляции делается два канала: один выводит дым, а второй нужен для очистки дымохода.

Вообще, по нормам установки котельного оборудования воздух помещения топочной должен обновляться каждые 20 минут.

Естественного характера

Самый простой способ для вентиляции помещения — это труба

Требования к ней следующие:

1. Диаметр трубы не меньше 15 см.
2. Отверстие ветканала должно быть закрыто решеткой. Благодаря ней, труба будет надежно защищена от попадания в нее различного мусора.
3. Сверху также одевается специальный «зонтик». Его функция — защита трубы от попадания снега, дождя, града и так далее.

Искусственная

Топочная, которая имеет отопительные агрегаты мощностью свыше 60 кВт, нужно обустраивать искусственной системой вентиляции. Это объясняется тем, что проконтролировать качество естественного воздухообмена невозможно.

Искусственные вентиляции имеют некоторые особенности, которые касаются самих установок и их работы. Вот они:

• Важно правильно рассчитать требуемую мощность вентиляторов.

Она зависит от:

• уже имеющихся вентканалов;
• от сложности монтажа вентилируемых труб, которые, например, могут изветвляться.

Искусственные вентустановки имеют высокие цены. Также требуют дорогого монтажа. Экономить здесь не следует. Некоторые умудряются сделать лишь одну ветвь, оттока или притока воздуха, но это не отвечает требованиям безопасности.

Нужно обязательно механизировать весь процесс обмена воздуха, но, чтобы экономить, стоит подумать об установке автоматики. Вентиляторы будут функционировать при работающем котле, а при выключенном — останавливать свою работу.

Как обустроить дымоход?

Газовое оборудование выделяет при функционировании вредные продукты сгорания. Чтобы они своевременно удалялись из воздуха, от газовой установки выводят дымоход. Его обустройство должно быть продумано самым тщательным образом.

Есть несколько разновидностей дымоходов:

Асбестовые трубы. Из плюсов можно выделить:

• Доступность;
• Низкая цена.

Также есть минусы, о которых нельзя не сказать:

• Асбестовые дымоходы не выдерживают температуру свыше 250 градусов, так как такой горячий угарный газ может просто-напросто разорвать трубу.
• Асбестовые дымоходы не совсем мобильны, имеют большой вес и длину.
• Монтаж предполагается односложный с вертикальным размещением трубы.

Фуранфлексовые дымоходы. Этот материал представляет собой синтез металла и пластмассы. Есть неоспоримое достоинство у таких труб – это то, что фуранфлекс не боится кислотного конденсата. Также есть не менее важный недостаток – свыше 250 градусов труба начнет плавиться.

Нержавеющая сталь. Еще один материал, из которого делают дымоходы.

Плюсы:

• Герметичность;
• Безопасность эксплуатации.

Последнее достигается при условии, что в местах соприкосновения стали и других материалов проложена изоляция высокого качества. Это защитит от возгорания, так как угарные газы имеют высокую температуру, как отмечалось выше.

Оцинковка. Трубы из оцинковки служат недолго, зато вполне доступны. Их срок службы можно продлить, используя защитный слой. Время службы увеличивается вдвое.

Основной показатель качественной работы дымохода – это уровень тяги. Если он хороший, то угарные газы на 100% удаляются из воздуха помещения. Дымоходная система имеет много элементов.

Что касается диаметра трубы, то он указывается в инструкции к газовому котлу. По большей части диаметр зависит от мощности газового оборудования.

Документы, регламентирующие установку газовых котлов

Чтобы получить разрешение на монтаж газового котла, нужно собрать определенный пакет документов:

• Технические условия установки;
• Проект по установке газового котла;
• Согласование с газоснабжающей организацией.

Таким образом, обустройство газового котла оправдано. Газ является сырьем наиболее дешевым по сравнению с другими видами отопительного сырья. Современное оборудование позволяет использовать газ в качестве топлива максимально безопасно.

Кроме этого, наличие газового котла предполагает:

• простоту обслуживания;
• долгий срок эксплуатации;
• минимальные размеры системы.

Требования к вентиляции газовой котельной. Вентиляция в котельной частного дома: виды, требования, расчет

При использовании любого котельного оборудования сжигается топливо, будь то газ, твердое или жидкое топливо, и, как известно, при горении поглощается кислород. Благодаря этому котел всасывает большое количество воздуха, как пылесос. Поэтому вентиляция в котельной — необходимое и обязательное сооружение.

Прежде всего, необходимо правильно спроектировать и рассчитать вентиляцию, чтобы не подвергать людей, живущих в частном доме, воздействию угарного газа.Это позволяет предотвратить обратную тягу, не позволяя окиси углерода распространяться по дому. Существуют разные способы циркуляции воздуха в котельной, они зависят от типа котла и используемого топлива. Воздушный поток в помещении должен быть тройным.

Основные требования

К вентиляции существуют общие требования, перечисленные в СНБ 4.03.01-98:

.

• Помещение котельной должно быть связано со всей системой вентиляции дома, а на потолке помещения должен быть выход для вентиляционного канала;
• Два канала уходят в стену для дымохода.Где один собственно для самого дымохода, а второй, который должен быть ниже и не менее 25 см, для чистки дымохода;
• Подача воздуха может идти как с улицы, так и через решетку двери котельной;
• Входные отверстия для воздуха должны быть не менее 8 см² на 1 кВт мощности котла, если воздух забирается снаружи, и 30 см² на 1 кВт, если воздух забирается изнутри. Необходимое пространство поможет рассчитать документацию на котельное оборудование.

Естественная и принудительная вентиляция

Вентиляция котельной может быть довольно простой в исполнении.В стене напротив котла делается канал, диаметром не менее 15 см, затем в отверстие монтируется вентиляционная труба и комплектуется вентилем и сеткой. Таким образом, вы получите естественную вентиляцию, которая будет работать всегда, вне зависимости от источников энергии или каких-либо действий человека. Но в силу своей простоты эта система не позволит контролировать приток и отток воздуха и, в основном, зависит от погодных условий.

Вы также должны оборудовать отверстие или вентиляционное отверстие в нижней части двери или стены в другую комнату в соответствии с размерами, указанными в требованиях.

Но направлять поток воздуха прямо в котел категорически запрещено! Это запрещено требованиями и несовместимо со здравым смыслом.

Система принудительной вентиляции должна устанавливаться как дополнительная к естественной, так и как основная. Корпус такой системы выполнен из алюминия или меди, что предотвращает образование искр при работе оборудования.

Если требуется вентиляция в газовой или дизельной котельной, вентиляторы должны быть защищены от возгорания и взрыва.

Для снижения энергопотребления следует подключить систему к котлу, тогда включение и выключение вентиляторов будет происходить только при работающем котле. Также можно установить в котельной принудительную циркуляцию воздуха. По общему мнению, это сэкономит.

Климатические системы вентиляции

В котельной частного дома вентиляцию можно проводить с помощью так называемых интеллектуальных климатических систем.

При необходимости автоматически меняют микроклимат в помещении.В основном такие системы содержат в своей конструкции нагреватель, фильтры и вентиляторы.

Более дорогая, но совершенная система — моноблок. Его корпус не громоздкий и сделан из звуконепроницаемых материалов. Поэтому его можно установить в любом помещении.

Другая популярная система — приточно-вытяжная. Работает за счет механического притока и вытяжки, круглый год поддерживает нужную температуру. Имеет конденсаторно-компрессорное оборудование и секцию охлаждения.

Эта система имеет большие размеры и высокий уровень шума.Поэтому рекомендуется использовать его в основном в подвале.

Котел вентиляционный газовый

При эксплуатации уличного газового котла оборудование естественной тяги не требуется. Достаточно вентилятора в дымоходе. По конструкции этот дымоход должен быть двойным, то есть труба в трубе. Он называется коаксиальным. Воздух подается за пределы внешнего кольца. По расчетам, это повысит КПД, так как продукты сгорания нагревают подаваемый воздух.

В связи с тем, что такая котельная производит много шума и дополнительно оборудована вентилятором, рекомендуется устанавливать ее в подвале частного дома.

Расчет вентиляции

Для котельной в частном доме нужно произвести грамотный профессиональный расчет многих параметров. В схеме необходимо отразить место для установки оборудования и план помещения. Вам необходимо заранее узнать характеристики оборудования. Параметры помещения, которые потребуются:

• Объем помещения;
• Зависимость высоты потолка от коэффициента увеличения кратности воздухообмена;
• Расход воздуха Не менее 1 м / с;

Эти характеристики потребуются для расчета желаемого диаметра трубы.

По этим характеристикам рассчитываются приточный и воздухоотводящий канал.

И все же установка вентиляции в котельной частного дома — задача не из легких. Во избежание ошибок расчеты следует доверить инженеру. Естественную вентиляцию котельной можно сделать своими руками, но другие типы систем лучше доверить специалистам.

Системы вентиляции котельной частного дома — необходимая мера для защиты жизни и здоровья людей, проживающих в доме.Они предотвращают попадание переработанного воздуха в другие помещения дома, обеспечивают пожаро- и взрывобезопасность.

Котельная — это место, где будет находиться газовый, угольный, топливный или комбинированный отопительный котел плюс вспомогательное оборудование. Для нее устройте отдельную комнату или даже постройку. Автономное отопление обеспечивают генераторы на газе, жидком и / или твердом топливе. К газовым котельным предъявляются самые жесткие требования (из-за повышенной взрывоопасности топлива).Второе место в списке потенциально опасных занимают твердотопливные и жидкие котлы.

Для такого оборудования требуется отдельное помещение, хорошо вентилируемое и имеющее отдельный канал для отвода дыма и газов. Какие требования к вентиляции котельной в частном доме? Как оформить самому?

Требования к вентиляции котельной

Нормальный воздухообмен в топке обеспечивает работу отопительного оборудования, вывод дымовых газов.Касательно вентиляции котельной в СНиП указано:

• Топка должна иметь вытяжную вентиляционную шахту.
• Если планируется установка котла с открытой камерой сгорания, то следует предусмотреть окно площадью 0,25 квадратных метра. Обязательное окно.
• Двери в котельную с вентиляцией должны быть приподняты над полом и оборудованы воздухозаборной решеткой. Воздухозаборник можно сделать в стене над полом. Площадь — от 0.02 кв.
• Приточно-вытяжная вентиляция топки обеспечивает трехчасовой обмен всего объема воздуха.

Котлы малой мощности можно установить на кухне. Отдельной котельной не требуется.

Как сделать вентиляцию в котельной?

Для определения оптимального диаметра воздуховода зададим следующие характеристики помещения:

• объем,
• скорость воздуха (не менее 1 м / с),
• Коэффициент увеличения частоты воздухообмена в зависимости от высоты помещения.

Эти параметры позволят произвести упрощенный расчет, достаточный для частного дома.

Вентиляционные каналы можно устанавливать вертикально и горизонтально. Но чтобы не нарушался воздухообмен, соблюдаем следующие правила:

• Для принудительной вентиляции — горизонтальные трубы. Но только. Поворотов делать нельзя. Максимальная длина конструкции определяется в зависимости от мощности отопительного агрегата.
• Для естественной вентиляции — вертикальные трубы.Минимальная высота — три метра. В этих условиях создается оптимальная тяга.

Лучше всего делать комбинированную систему вентиляции. Если форсирование не удается, естественное на время компенсирует его отсутствие (хотя и частично).

Важно! Объем вытяжного и вытяжного воздуха должен быть равен входящему воздуху. Если приточный воздуховод имеет недостаточное поперечное сечение, необходимо будет установить вентилятор соответствующей мощности.

Естественная вентиляция печи

Если мощность котла не превышает 30 кВт, можно обойтись самой простой конструкцией:

1.Отступив от пола 25-30 см, пробиваем дыру в стене на улицу. Как можно ближе к котлу. Так поступающий воздух сразу попадет в камеру сгорания.

2. Вставьте пластиковую трубку диаметром 10-15 сантиметров. Для защиты воздухозаборника от мусора снаружи надеваем мелкоячеистую пластиковую или металлическую сетку (1-2 миллиметра).

3. Изнутри на этот канал ставим обратный клапан. Устройство не даст воздуху «убежать».

4.Вытяжное отверстие желательно пробить прямо над отопительным оборудованием. Так что продукты сгорания будут немедленно удалены.

5. Снаружи вытяжной канал защищен козырьком от дождя и снега.

Принудительная вентиляция

Для котлов мощностью более 30 кВт предусмотрена система принудительной вентиляции — приточно-вытяжные электровентиляторы. Подбирая производительность, мощность, они руководствуются требованием трехкратного воздухообмена в течение одного часа.

Рассчитываем объем помещения (высота * длина * ширина) и умножаем его на 3. Получаем объем воздуха, который вентиляторы должны закачать в котельную. На этой же цифре указан объем воздуха, который необходимо удалить.

Все мы знаем со школьной скамьи, что горение — это особый случай окислительной реакции. При этом чем интенсивнее реакция, тем больше расходуется кислорода. Атмосферный кислород необходим для поддержания открытого пламени. И газовые котлы не исключение.Для нормальной работы отопительной установки, работающей на сжигании газа или жидкого топлива, требуется постоянная подача свежего воздуха в определенном объеме и утилизация продуктов сгорания, то есть должна быть вытяжная и приточная вентиляция котельной.

Вентиляция автономных источников теплоснабжения регулируется государственными нормативными документами СП-41-104-2000, СНиП 2.04.05 и СНиП II-35. Однако в частном строительстве стандарты часто не соблюдаются. Недостаточная приточная вентиляция приводит к неполному сгоранию газа (теряет интенсивность окислительный процесс), в результате чего КПД отопительной установки снижается.Отсутствие или плохая работа системы вытяжной вентиляции приводит к загрязнению воздуха в помещении продуктами сгорания (оксидами) и остатками газов. Как следствие — плохое самочувствие, угроза здоровью и даже жизни, копоть на потолке и стенах.

Рабочий газовый котел, как мощный насос, вытягивает воздух из помещения, пропуская его через зону горения. Если в доме старые окна и двери, то, как правило, обычно достаточно пустых щелей для прохождения свежего воздуха за счет естественной инфильтрации.Но в эпоху современных строительных материалов, герметичных окон и дверей с автоматическим крыльцом, котельная изолирована от внешней среды. В результате производительность котла падает из-за недостатка атмосферного кислорода для нормального протекания горения, а кроме того в помещении создается разрежение, которое может спровоцировать опрокидывание тяги. В этом случае все продукты сгорания пойдут прямо в комнату.

Оптимальным решением для нормальной работы котельной является устройство приточно-вытяжной вентиляции.

Естественная вентиляция

В большинстве случаев для нормальной вентиляции достаточно естественной вентиляции котельной. Для среднего котла на 20-30 кВт достаточно проделать в стене отверстие на улицу диаметром всего 100-150 мм. В проем вставляется воздуховод или обычная пластиковая труба, внешний конец которой защищен металлической или пластиковой сеткой от внешнего мусора, а во внутренний монтируется обратный клапан, чтобы воздух из помещения не выходить через трубу.

Аналогично устроена и вытяжная вентиляция газовой или котельной. Только в этом случае необходимо обеспечить защиту от атмосферных осадков на выходе из воздуховода (зонтик или выход под углом 90 градусов), а обратный клапан должен предотвращать попадание наружного воздуха внутрь помещения.

Воздухозаборник обычно стараются размещать в нижней части потолка сразу за топкой, чтобы наружный воздух не «ходил» по комнате, а сразу попадал в камеру сгорания.Вытяжное отверстие размещается над котлом, так как продукты сгорания и остатки воздуха за счет потоков естественной конвекции устремляются вверх.

Такая система приточно-вытяжной вентиляции является наиболее простой, но при этом не позволяет регулировать воздухообмен. Согласно СНиП требования к вентиляции котельной устанавливают минимальную кратность воздухообмена равную трем (без учета расхода воздуха для работы топки!).О частоте воздухообмена, исходя из принципа естественной вентиляции, остается только догадываться. Да и на процесс воздухообмена очень сильно влияют погодные факторы: ветер, перепад давления и т. Д.

Искусственная вентиляция

Если по каким-либо причинам невозможно организовать естественную вентиляцию газовых котлов или других теплогенераторов, работающих на сжигании топлива (например, приточный или вытяжной вентиляционный канал слишком длинный и извилистый), то придется прибегнуть к механизация системы воздухообмена.

Элементом, который заставляет воздух двигаться внутри каналов, является вентилятор. Для систем воздуховодов обычно используются канальные вентиляторы, которые встраиваются непосредственно в секцию воздуховода. При расчете вентиляции котельной вентилятор следует выбирать по максимальному расходу воздуха котла с запасом + 15 … + 30% (в зависимости от длины, нелинейности воздуховода и наличие в системе элементов аэродинамического сопротивления).

Для снижения материальных затрат на устройство вентиляции котельной вентилятор может быть укомплектован как приточной, так и вытяжной частью системы.Если на первом месте стоит надежность и безопасность вентиляции, лучше механизировать обе части.

Для вентиляции автономных источников теплоснабжения, работающих на газе или жидком топливе, выбираются вентиляторы во взрывозащищенном исполнении. Чтобы исключить образование искры, которая может спровоцировать возгорание газовоздушной смеси в случае отказа вентиляции, корпус вентилятора (который также является статором) изготавливается из алюминия или меди (или из композитного металла с внешней алюминиевой или медное покрытие).

Для рационализации работы сетевого оборудования (в частности канальных вентиляторов) систему можно автоматизировать, подключив двухпозиционные вентиляторы к работе топки.

В остальном механическая вентиляция помещений с газовым котлом или другим теплогенератором не отличается от вентиляции с естественным движением воздуха.

Наконец, необходимо отметить, что приточно-вытяжная система вентиляции помещений с автономными источниками теплоснабжения не должна интегрироваться в общую воздухообменную сеть помещения или здания, чтобы минимизировать риски загрязнения соседних помещений горением. изделия при нарушении вентиляции в котельной.

Если в котельной можно найти рабочий или обслуживающий персонал, то следует контролировать тепловой баланс в помещении, для чего может потребоваться подогрев всасываемого воздуха.

Газовая котельная частного дома в обязательном порядке оснащается вентиляцией согласно ГОСТам и СНиП. Сжиженный и природный газ могут вызвать пожар или взрыв, поэтому к помещениям предъявляются повышенные требования безопасности. Соблюдение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе помещения под котельную.О том, как правильно сделать вентиляцию в котельной, читайте в нашем материале.

Нужна ли вентиляция в газовой котельной

Даже небольшое количество окиси углерода может ухудшить самочувствие жильцов. Хроническая усталость, головные боли и боли в глазах — это меньшее, что ощущают люди, часто вдыхая продукты сгорания. Не менее опасны утечки взрывоопасного и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но и снижает производительность оборудования.

Работа газового котла возможна при постоянной подаче кислорода в котел и своевременном удалении продуктов сгорания. При нехватке воздуха топливо горит хуже. Расходуя столько же газа, в плохо вентилируемом помещении котел вырабатывает меньше тепла.

Слабый с уличным газовым котлом приводит к скоплению горения и копоти внутри оборудования, уменьшается сечение воздуховода, ухудшается тяга и часть продуктов сгорания втягивается в помещение.

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней есть окна старого образца, то через зазоры каркаса поступает достаточно воздуха. Но если установлены современные окна и двери, воздух снаружи не будет поступать. При сгорании топлива в помещении будет выходить воздух, и КПД котла снизится. Шлак из котла может идти в котельную, а оттуда в жилые комнаты.Поэтому необходимо подумать, как сделать вентиляцию котельной.

Требования к вентиляции в частном доме с газом

Помимо наличия вентиляции, к помещению газовой котельной предъявляются особые требования.

Котельную разрешается оборудовать:

• в пристройке к коттеджу;
• на чердаке;
• в отдельном здании;
• в специально отведенном помещении.

Если оборудование рассчитано на сжиженный газ, подвал или подвал работать не будут. Сжиженный газ имеет более высокий удельный вес, чем воздух. Поэтому при протечке он падает в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Газовые котлы малой мощности (не более 30 киловатт) не требуют оборудования специальной котельной;

• площадь от 15 кв.метры;
• высота потолка не менее 2 м 20 см;
• площадь окна 3 кв. см на 1 кубический метр объема помещения;
• окно открывается или снабжено форточкой;
В нижней части двери сделано
• отверстий для притока воздуха из соседних помещений;
Оборудование
• устанавливается у стены из негорючего материала на расстоянии не менее 0,1 м.

Согласно требованиям приточная вентиляция в котельной в частном доме обязательна.Если мощность оборудования выше 30 киловатт, оборудуют отдельное помещение котельной.

Нормы вентиляции газовой котельной по СНиП

Все требования к вентиляции газового котла изложены в СНиП 2.04.05, II-35.

• В газовой котельной должна быть вентиляция, выход воздуховода находится на потолке;
• Еще один пробивает канал для дымохода, на 30 см ниже.Служит для чистки дымохода;
• Приток воздуха обеспечивается с улицы через вентиляционный канал или из соседнего помещения через отверстия в нижней части двери;
• Расход воздуха на вентиляцию рассчитан исходя из мощности котла:
  • Приток с улицы: Мощность 1 киловатт — от 8 кв. сантиметры еды;
  • приток из соседнего помещения: на 1 киловатт мощности — от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

Обычно для вентиляции газовой котельной частного дома используют естественную тягу. Таким образом, при котле мощностью до 30 киловатт для притока достаточно подачи диаметром 15 см. В изделия вставляется пластиковая труба, снаружи вход закрывается металлической сеткой от проникновения грызунов и мусора. Внутри к трубе крепится обратный клапан, не позволяющий вытягивать воздух на улицу.

Капюшон тоже сделан. К верхнему концу выхлопной трубы прикреплен зонт для защиты от дождя и снега. Некоторые мастера также устанавливают на выхлопную трубу обратный клапан, чтобы через нее не попадал воздух в дом.

Для очистки воздуха непосредственно в камере сгорания, впускной канал устроен для топливного отсека. Выхлопная труба размещается прямо над котлом, куда поднимаются продукты сгорания.

Указанное выше вентиляционное устройство котельной частного дома очень простое в исполнении и в большинстве случаев достаточно эффективное.Но систему невозможно контролировать, и это ее главный недостаток. Согласно СНиП вентиляции в котельной воздух необходимо обновлять трижды в час. Воздухообмен с системой естественной вентиляции котельной не рассчитать. Кроме того, воздухообмен зависит от давления, температуры наружного воздуха и силы ветра.

Дымоход для вентиляции газовой котельной

Дымоход — один из важнейших элементов правильной вентиляции котельной частного дома.Поэтому на его конструкции стоит остановиться отдельно.

СНиП вентиляция в котельной на дымоходы:

• Дымоход не пропускает газ и сажу. Продукты сгорания не должны попадать в воздух котельной. Чтобы увеличить герметичность дымохода, некоторые хозяева оштукатуривают его или вставляют внутрь металлической трубы асбестоцемент. Его диаметр зависит от мощности котла;
• Дымоход должен выходить за уровень конька, чтобы тяга была достаточной.Выход дымохода должен возвышаться на 2–5 метров над коньком крыши, иначе возможен подсос;
• Диаметр дымохода в газовой котельной должен быть больше диаметра дымохода самого котла и зависит от его мощности. Можно использовать следующие пропорции:
  • при мощности котла 24 кВт — диаметр 120 мм;
  • при 30 кВт — 130 мм;
  • при 40 кВт — 170 мм;
  • при 55 кВт — 190 мм;
  • при 80 кВт — 220 мм;
  • при 100 кВт — 230 мм.

Простые правила помогут тем, кто решил обустроить котельную собственного частного дома своими руками:

• сечение дымохода указано в паспорте котла;
• дымоход изготовлен из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и смотровое окошко для чистки;
• дымоход не должен иметь более трех витков или изгибов.

Искусственная вентиляция котельной

Если невозможно оборудовать систему естественной вентиляции в газовой котельной частного дома, прибегают к механической тяге.

Механическая вентиляция работает за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентиляционных каналов.

При расчете вентиляции в котельной с уличным газовым котлом мощность вентилятора выбирается от 20 до 30% от запаса при максимальной нагрузке.Мощность зависит от количества изгибов воздуховода, его сечения и длины.

Самым простым методом расчета своими руками является вентиляция котельной частного дома:

( Ш * В * Г) * 3 = объем воздуха, который необходимо заменить за один час, здесь:

, , Ш, — ширина помещения, , АТ, — высота потолка, , Д, — длина помещения.

Обустроив вентиляцию в котельной частного дома своими руками, можно сэкономить.Для этого вентилятор устанавливается только на приточный или приточный. Но самый надежный способ — полная механизация воздухообмена.

Самый распространенный метод получения энергии — сжигание ископаемого топлива. Для его обеспечения необходимо подавать кислород в зону горения. Эта задача решается постоянной и достаточной вентиляцией помещения, в котором установлен отопительный котел. Качественная вентиляция в котельной не только обеспечивает эффективную работу автономной системы отопления частного дома, но и спасает жизнь и здоровье жителей, так как не пропускает опасные продукты горения в жилую зону.

Существует два типа вентиляции: естественная и принудительная. Первый — самый простой, он имеет открытые окна и оконные проемы, проемы в дверях и под ними, искусственные сквозняки и вентиляционные каналы в стенах. Принудительная система требует использования вентилятора. Это приточно-вытяжная. В соответствии с государственными нормами и правилами вентиляция должна быть установлена ​​в помещениях жилого дома, поэтому их владельцы сталкиваются с проблемой выбора оптимального типа.Обе системы успешно используются в котельных частных домов, но между ними есть принципиальные отличия.

Естественную вентиляцию обеспечить проще и дешевле. Достаточно сделать в нижней части внешней стены приточное отверстие, диаметр которого будет зависеть от мощности котла и не может быть меньше 15 см. Подача воздуха регулируется с помощью клапана (штанги), установленного на воздуховоде. В верхней части стены прорезается отверстие для отвода загрязненного воздуха. Примечательно, что естественная вентиляция для котельной энергонезависима, однако критична к погодным условиям и ее трудно контролировать.

Из соображений безопасности запрещается установка приточно-вытяжной части в котельной, так как при выходе из строя котла горючий газ или продукты сгорания попадут в жилую зону дома. Вытяжная вентиляция, выводящая опасные вещества наружу, в этом случае послужит дополнительной страховкой. Принудительные системы позволяют гибко управлять климатом в комнатах дома, но они непостоянны и дороги.

Основные требования к вентиляции

Чаще всего котлы систем отопления коттеджей устанавливаются в отдельных помещениях — котельных.Иногда для них создаются специальные расширения. Помимо правил пожарной безопасности, необходимо соблюдать требования к вентиляции для обеспечения притока свежего воздуха в топку и своевременного удаления продуктов сгорания. Порядок воздухообмена в помещениях с разным видом органического топлива регулируется государственными нормами и правилами (СНиП). В случае несоблюдения надзорные органы не дадут разрешение на работу.

Неудивительно, что требования к вентиляции газовой котельной в жилом доме самые жесткие.В этом случае для жителей опасность представляют не только вредные продукты сгорания, но и само топливо — газ. Более мягкие условия выдвигаются для установки газовых котлов малой мощности (до 30 кВт). Для них необязательно выделять отдельную комнату, ее можно установить в жилом помещении, например, на кухне. Нормы, касающиеся газового оборудования, полностью подходят для котлов, работающих на других видах топлива.

При установке вентиляции следует соблюдать правила:

1.Высоту потолков в помещении для отопительного оборудования нельзя делать ниже 6 м. Поскольку выполнить это требование в частном доме буквально сложно, решить проблему можно за счет увеличения интенсивности вентиляции котельной. Каждый недостающий метр высоты необходимо компенсировать увеличением воздухообмена на 25%.

2. Кроме того, согласно СНиП в котельных должна быть предусмотрена вентиляция, обеспечивающая полную замену трех объемов воздуха в помещении в течение 1 часа.При этом не учитывается объем, необходимый для обеспечения горения котла.

3. Если естественная вентиляция не справляется с заменой воздуха в котельной, то потребуется установка системы принудительного типа.

Особо внимательными и осторожными следует быть при проектировании систем высоких домов. Грамотно спланированная и качественная вентиляция в котельной коттеджа должна подавать необходимое количество воздуха на 2 этажа для обеспечения стабильной работы котла, а вытяжная система должна оперативно выводить выхлопные газы наружу через общую вытяжной канал здания.

Необходимые расчеты

Точный и грамотный расчет вентиляции — важный этап при проектировании системы отопления. Профессиональные инженерные расчеты учитывают размер печи, технические характеристики и место установки оборудования. Проектировать котельную в частном доме проще. Требуется определить следующие параметры:

• Геометрические размеры помещения (длина, ширина, высота).
• Расход воздуха не должен быть менее 1 м / с.
• Усиление воздухообмена из-за разницы между допустимой высотой помещения (6 м) и ее фактическим значением.

1. Путем умножения параметров помещения вычисляется его объем. Он равен 33,6 м3.
2. Определен коэффициент увеличения воздухообмена котельной: (6 — 2,8) * 0,25 + 3 = 3,8.
3. Найден объем воздуха, который необходимо заменить в течение часа: V = 3.8 × 33,6 = 128 м³.
4. Площадь сечения канала, который должна иметь вытяжная вентиляция в котельной коттеджа, рассчитывается по формуле: F = 128/3600 = 0,035 м2.
5. Полученное значение площади переводится в диаметр, поскольку на практике чаще используются круглые вентиляционные трубы: D = 2 sqrt (S / π) = 211 мм.

На основании найденного значения выбирается дымоход с ближайшим стандартным диаметром (200 мм). Размер входного патрубка также будет соответствовать этим параметрам.В технической документации можно найти готовые таблицы подбора выхлопных труб, исходя из необходимого расхода воздуха.

Монтаж своими руками

Правильный монтаж системы вентиляции котельной включает в себя три обязательных этапа: подготовка технического проекта, монтаж оборудования и проверка работоспособности. При планировании учитывается производительность системы вентиляции, длина воздуховодов и тепловая мощность котла.При сборке воздуховодов следует помнить, что их расположение зависит от типа используемого воздухообмена. Горизонтальные трубы следует устанавливать только в принудительных системах. Причем их длина связана с установленной мощностью оборудования. В любом случае каналы должны быть прямыми, без изгибов. Разрешается оборудовать природные системы только вертикальными видами с высоты птичьего полета, длина которых не может быть менее 3 м.

После завершения монтажа системы вентиляции и отопления частного дома необходимо проверить работоспособность всех ее функциональных элементов.Требуется убедиться в отсутствии протечек теплоносителя, реверсивной тяги и тепловых потерь, измерить КПД котла и концентрацию оксида углерода в топочном. Для обеспечения точности измерений их следует проводить только через 24 часа после начала нагрева и воздухообмена. Чтобы повысить безопасность котельной и эффективно удалить из нее продукты сгорания, полезно дополнительно использовать противопожарную вентиляцию и специальную противодымную систему.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Справочник по правильному размеру и типу котла

Газовая котельная

«Какой размер котла мне нужен?» Это отличный вопрос.Читайте дальше, чтобы узнать, как выбрать правильный размер.

Выбор котла подходящего размера для вашего дома — ваше самое важное решение.

Если вашему дому нужен новый бойлер, спросите себя: «Какой размер бойлера мне нужен?» Размер котла — один из факторов, определяющих ваши ежемесячные затраты на электроэнергию.

Рынок бытовых котлов растет. По прогнозам, к 2024 году ежегодно будет устанавливаться 10 миллионов единиц оборудования.

Почему размер котла имеет значение

Бытует мнение, что чем больше ваш котел, тем лучше.Другие люди просто выбирают самое доступное.

Но если вы выберете слишком маленький бойлер, он не сможет удовлетворить ваши потребности в нагреве воды. С другой стороны, слишком большой расход энергии приводит к более высоким затратам и ненужному ущербу для окружающей среды.

• Сколько открытых кранов в вашем доме?
• Насколько велик ваш дом в квадратных футах?
• Сколько радиаторов будет работать в котле?

Еще одно соображение — это количество людей в вашем доме.Насколько загружен дом, и регулярно ли используются душевые и ванные комнаты?

Причины купить новый котел

Причины, по которым вам нужен новый котел, помогут определить размер, который вам нужен.

• Если предыдущий котел вышел из строя, был ли он перегружен?
• Замена котла — это часть ремонта дома?
• Будет ли покупка частью нового строительного проекта, когда все будет новым?

Эти вопросы заставят вас искать что-то очень эффективное.

Три типа котельных систем

В вашем доме много кранов и комнат, нуждающихся в горячей воде. Существует три основных типа котельных систем:

1. Комбинированный котел , также известный как комбинированный котел, нагревает воду по запросу из центральной точки и подает ее в остальную систему под большим давлением. Котел не накапливает нагретую воду. Он экономичен, доступен на местном уровне по приемлемым для кошелька ценам, а его установка невысока.
2. Обычные котлы нагревают воду и хранят ее для дальнейшего использования.Их также называют отопительными или газовыми котлами. Он идеально подходит для большого дома, в котором живет более двух человек.
3. Системные котлы поставляются с большим количеством встроенных компонентов. Эти функции упрощают их установку и помогают сэкономить место.

Определите лучший размер

Когда дело доходит до его реальных размеров и конфигурации, эксперт может определить, какой котел вам нужен. Но онлайн-калькуляторы могут примерно указать нужный вам размер и стоимость его установки.

Комбинированные котлы бывают разных размеров. Они варьируются от малых от 24 до 27 кВт, средних от 28 до 34 кВт и больших от 35 до 42 кВт.

В киловаттах: чем выше потребность в горячей воде, тем больше должна быть киловатт.

• Малогабаритные котлы от 24 до 27 кВт лучше всего подходят для небольших домов с одной ванной комнатой и не более 10 радиаторов
• Средние котлы лучше всего подходят для домов примерно с 15 вентиляционными отверстиями и тремя ваннами
• Большие котлы идеально подходят для большие дома с 20 радиаторами и тремя ванными комнатами

Но там, где два душа обычно работают одновременно, системный котел может быть лучшим вариантом.

Ваш инженер может помочь вам принять решение.

Если вы застряли и не можете найти лучший ответ на вопрос «какой размер котла мне нужен», позвольте своему инженеру по котлу помочь вам решить. Он бесценный ресурс, который объяснит вам все, что вам нужно знать о размерах котлов.

Возможно, он не будет заинтересован в установке определенных типов. Однако он поможет вам пройти самый сложный этап принятия решений.

Не выбирайте котел по цене. Вы можете обнаружить, что самое дешевое — не обязательно самое лучшее.Выбирайте котел, который гарантирует вам долгую службу, энергоэффективность, низкие затраты на техническое обслуживание и надежность.

Какой размер котла мне нужен — последние мысли

Среди расходов, которые вы должны учитывать, — расходы на отопление. Одним из факторов является размер вашего котла. Перед тем, как установить его, убедитесь, что вы знаете, какой размер котла вам нужен.

Поговорите со специалистом по котлам. Сравните предложения разных поставщиков. Проверьте надежность бренда по отзывам независимых пользователей.

Размер котла, который вы покупаете, зависит от многих факторов.Один из них — размер вашего дома. Также важен тип котельной системы. Обычный бойлер, например, потребляет больше энергии, потому что он нагревает и поддерживает воду горячей для последующего использования.

Если вам нужна помощь, к вашим услугам профессиональная команда Eyman Plumbing Heating & Air. Позвоните нам сегодня по телефону (402) 731-2727, чтобы начать работу.

% PDF-1.6 % 95 0 объект > эндобдж xref 95 177 0000000016 00000 н. 0000004416 00000 н. 0000004553 00000 н. 0000004720 00000 н. 0000004846 00000 н. 0000004877 00000 н. 0000005082 00000 н. 0000005117 00000 н. 0000006756 00000 н. 0000007103 00000 н. 0000007451 00000 п. 0000007567 00000 н. 0000007694 00000 п. 0000008281 00000 п. 0000008826 00000 н. 0000008863 00000 н. 0000009069 00000 н. 0000009269 00000 н. 0000009384 00000 н. 0000010243 00000 п. 0000011027 00000 п. 0000011818 00000 п. 0000012572 00000 п. 0000013307 00000 п. 0000014011 00000 п. 0000014852 00000 п. 0000015575 00000 п. 0000018246 00000 п. 0000050198 00000 п. 0000084359 00000 п. 0000084385 00000 п. 0000084457 00000 п. 0000084568 00000 п. 0000084660 00000 п. 0000084701 00000 п. 0000084804 00000 п. 0000084845 00000 п. 0000084972 00000 н. 0000085061 00000 п. 0000085200 00000 п. 0000085358 00000 п. 0000085465 00000 п. 0000085506 00000 п. 0000085643 00000 п. 0000085778 00000 п. 0000085880 00000 п. 0000085921 00000 п. 0000086026 00000 п. 0000086067 00000 п. 0000086186 00000 п. 0000086227 00000 п. 0000086333 00000 п. 0000086374 00000 п. 0000086424 00000 н. 0000086474 00000 н. 0000086524 00000 п. 0000086574 00000 п. 0000086615 00000 п. 0000086665 00000 п. 0000086706 00000 п. 0000086819 00000 п. 0000086860 00000 п. 0000086999 00000 п. 0000087040 00000 п. 0000087153 00000 п. 0000087194 00000 п. 0000087307 00000 п. 0000087348 00000 п. 0000087473 00000 п. 0000087514 00000 п. 0000087644 00000 п. 0000087685 00000 п. 0000087817 00000 п. 0000087858 00000 п. 0000087959 00000 п. 0000088000 00000 п. 0000088105 00000 п. 0000088146 00000 п. 0000088240 00000 п. 0000088281 00000 п. 0000088388 00000 п. 0000088429 00000 п. 0000088546 00000 п. 0000088587 00000 п. 0000088691 00000 п. 0000088732 00000 п. 0000088864 00000 п. 0000088905 00000 н. 0000089014 00000 п. 0000089055 00000 п. 0000089187 00000 п. 0000089228 00000 п. 0000089328 00000 п. 0000089369 00000 п. 0000089420 00000 п. 0000089470 00000 п. 0000089520 00000 н. 0000089570 00000 п. 0000089620 00000 н. 0000089670 00000 н. 0000089720 00000 н. 0000089770 00000 п. 0000089821 00000 п. 0000089872 00000 п. 0000089923 00000 н. 0000089974 00000 н. 00000

00000 п. 00000

00000 п. 00000 00000 п. 00000

00000 п. 00000

00000 п. 00000 00000 п. 00000

00000 п. 00000

00000 п. 00000 00000 п. 00000

00000 п. 00000

00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 н. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 0000091757 00000 п. 0000091798 00000 п. 0000091903 00000 п. 0000091944 00000 п. 0000092049 00000 п. 0000092090 00000 н. 0000092202 00000 п. 0000092243 00000 п. 0000092364 00000 п. 0000092405 00000 п. 0000092537 00000 п. 0000092578 00000 п. 0000092738 00000 н. 0000092779 00000 п. 0000092910 00000 п. 0000092951 00000 п. 0000093078 00000 п. 0000093119 00000 п. 0000093231 00000 н. 0000093272 00000 н. 0000093405 00000 п. 0000093446 00000 п. 0000093495 00000 п. 0000093546 00000 п. 0000093598 00000 п. 0000093650 00000 п. 0000093701 00000 п. 0000093750 00000 п. 0000093799 00000 н. 0000093849 00000 п. 0000093899 00000 п. 0000093949 00000 п. 0000093999 00000 п. 0000094049 00000 п. 0000094099 00000 п. 0000094150 00000 п. 0000094201 00000 п. 0000094251 00000 п. 0000094301 00000 п. 0000094351 00000 п. 0000094401 00000 п. 0000094442 00000 п. 0000094491 00000 п. 0000094544 00000 п. 0000094595 00000 п. 0000094636 00000 п. 0000003913 00000 н. трейлер ] >> startxref 0 %% EOF 271 0 объект > поток 71NB3R $ JʻqlyLoZspwzid? 佧 nz ؔ PG۔pLFͦG4 + # Py \ iVlUiYnSN (& h’4 ~ v

Использование энергии в домах

Более половины энергии, используемой в домах, приходится на отопление и кондиционирование воздуха

U.Домохозяйства S. нуждаются в энергии для питания многочисленных домашних устройств и оборудования, но в среднем более половины (51% в 2015 году) годового потребления энергии домохозяйством приходится только на два конечных использования энергии: отопление помещений и кондиционирование воздуха. Эти в основном сезонные и энергоемкие виды использования значительно различаются в зависимости от географического положения, размера и структуры дома, а также используемого оборудования и топлива.

Водонагревание, освещение и охлаждение — это почти универсальные и круглогодичные виды домашнего использования энергии. В 2015 году на эти три конечных использования в совокупности приходилось 27% от общего годового энергопотребления дома.Оставшаяся доля — 21% — домашнего энергопотребления приходилась на такие устройства, как телевизоры, кухонные приборы, стиральные машины и сушилки для одежды, а также на растущий список бытовой электроники, включая компьютеры, планшеты, смартфоны, игровые приставки и Интернет. потоковые устройства.

На количество энергии, потребляемой домом, влияет множество факторов

• Географическое положение и климат
• Тип дома и его физические характеристики
• Количество, тип и эффективность энергопотребляющих устройств в доме и продолжительность их использования
• Кол-во членов домохозяйства

Из-за более высокого спроса на отопление помещения домохозяйства в Северо-Восточном и Среднем Западном регионах США потребляют в среднем больше энергии, чем домохозяйства в Южном и Западном регионах.Большие дома и более крупные домохозяйства, как правило, в целом потребляют больше энергии, чем дома меньшего размера и более мелкие домохозяйства.

На отопление и кондиционирование воздуха приходится гораздо меньшая доля потребления энергии в квартирах, чем в отдельно стоящих частных домах. Квартиры, как правило, меньше, чем дома на одну семью, и они часто частично изолированы от погодных условий соседними квартирами. В 2015 году среднее домохозяйство, живущее в отдельном доме на одну семью, потребляло почти в три раза больше энергии, чем домохозяйство, живущее в многоквартирном доме с пятью и более квартирами.

Электроэнергия и природный газ — наиболее используемые источники энергии в домах

Электричество используется почти во всех домах, и на розничные покупки электроэнергии приходилось 43% от общего конечного потребления энергии в жилищном секторе в 2020 году. На природный газ, который использовался в 58% домов в 2015 году, приходилось 42% жилищного сектора. конечное потребление энергии в 2020 году. Нефть была следующим наиболее потребляемым источником энергии в жилищном секторе в 2020 году, на нее приходилось 8% от общего конечного потребления энергии в жилищном секторе.Нефть включает топочный мазут, керосин и сжиженный нефтяной газ (СНГ), который в основном состоит из пропана. На возобновляемые источники энергии — геотермальную энергию, солнечную энергию и древесное топливо — приходилось около 7% конечного потребления энергии в жилищном секторе в 2020 году.

Типы и основные виды конечного использования энергии в жилищном секторе включают:

В целом, три четверти домов в США используют два или более источника энергии, но мобильные дома во всех регионах страны и дома на юге, скорее всего, будут использовать электричество только для удовлетворения всех своих домашних потребностей в энергии.Топочный мазут наиболее распространен на Северо-Востоке. Использование сжиженного нефтяного газа для приготовления пищи на гриле на открытом воздухе распространено по всей стране, в то время как многие дома в сельской местности используют сжиженный нефтяной газ для удовлетворения большинства потребностей в отоплении и приготовлении пищи. Древесина используется в качестве основного топлива для отопления в основном в сельской местности, но во многих домах по всей стране ее используют для дополнительного отопления. Примерно 11% всех домов в США в 2015 году имели системы отопления и охлаждения с геотермальными тепловыми насосами. Количество домов с небольшими солнечными фотоэлектрическими системами за последние годы значительно увеличилось.

Потребление энергии на одно домашнее хозяйство снизилось

• Улучшение теплоизоляции зданий и материалов
• Повышение эффективности отопительного и охлаждающего оборудования, водонагревателей, холодильников, освещения и бытовой техники
• Миграция населения в регионы с более низким уровнем отопления и, следовательно, более низким общим потреблением энергии

Снижение среднего энергопотребления домашних хозяйств компенсировало увеличение количества домов в целом, что привело к относительно стабильному энергопотреблению жилого сектора с середины 1990-х годов.

Последнее обновление: 23 июня 2021 г.

Высокоэффективный комбинированный котел серии Rheem® Prestige® предлагает как обогрев помещения, так и горячую воду в одном — водонагреватели и комбинированные котлы Rheem

Rheem Номер модели		RCBH-199DVLN RCBH-199DVLP	RCBH-180DVLN RCBH-180DVLP
Расход газа для обогрева помещения 4 (режим обогрева)	МАКС	120 000 БТЕ / ч	100000 БТЕ / ч
	МИН	18000 БТЕ / ч	18000 БТЕ / ч
Расход газа для горячего водоснабжения (ГВС)	МАКС	199,000 БТЕ / ч	180,000 БТЕ / ч
	МИН	18000 БТЕ / ч	18000 БТЕ / ч
АПУЭ		95%	95%
Коэффициент диапазона изменения (обогрев помещения)		6.7: 1	5,6: 1
Коэффициент нагрева (ГВС)		11: 1	10: 1
Непрерывный расход (ГВС)	МАКС	9,9 галлона в минуту	9.0 галлонов в минуту
	Подъем на 45 ° F	7,7 галлона в минуту	7.0 галлонов в минуту
	Подъем на 77 ° F	4,5 галлона в минуту	4,1 галлона в минуту
Кол-во ванных комнат 5		2–2,5	2
Темп.Диапазон	Отопление помещений	от 100 до 180 ° F
	ГВС	от 90 до 140 ° F
Тип		Внутренняя прямая вентиляция
Система дымохода		Герметичный воздухозаборник или воздухозаборник для горения
Система зажигания		Прямое электронное зажигание / автоматическое определение пламени
Горелочная система		Горелка с предварительным смешиванием металлического волокна
Система газового клапана		Клапан соотношения воздуха
Минимальный расход при активации		0.5 галлонов в минуту
Минимальный непрерывный расход		0,4 галлона в минуту
Материал внутренней трубы		STS 304, медные трубки (первичные и вторичные)
Вместимость по воде		Менее 2 галлонов
Давление воды 6	МАКС	ГВС 150 фунтов / кв. Дюйм / Отопление 30 фунтов / кв. Дюйм
	МИН	ГВС 15 фунтов / кв. Дюйм / Отопление 12 фунтов / кв. Дюйм
Давление газа	Nat.Газ	3,5 дюйма до 10,5 дюйма
	Сжиженный газ	8,0 ″ WC до 14,0 ″ WC
Материалы	Кожух	Холоднокатаная углеродистая сталь
	Теплообменник	STS 304 нержавеющая сталь
Устройства безопасности		Датчик пламени, концевой выключатель отключения при перегреве, детектор утечки газа, Детектор утечки воды, выхлопной термистор, датчик давления, термистор системы отопления
Гарантия		Жилой дом — теплообменник на 10 лет, Запчасти на 5 лет, ремонт на 1 год

Интенсивность воздухообмена в типичных помещениях и зданиях

Объем свежего воздуха (подпитывающий воздух), необходимый для надлежащей вентиляции помещения, определяется размером и использованием помещения — типичный номер.людей в помещении, разрешено ли курение или нет, а также загрязнение от производственных процессов.

В таблице ниже указаны скорости воздухообмена (воздухообмен в час), обычно используемые в разных типах помещений и зданий.

906 Магазины146

8 -14

склад 15607 905 905

906 906 906 906

906 906 общественный

Здание / помещение	Скорость изменения воздуха — n — (1 / час)
Все помещения в целом	мин. — 6
Чердаки для охлаждения	12-15
Аудитории	8-15
Хлебопекарни	20-30
Банки 6014	6-10
Бары	20-30
Салоны красоты	6-10
Котельные	15-20
Боулинг
Кафетерии	12-15
Церкви	8-15
Классы	6-20
Клубные номера	12
Клубные дома	20-30
Коктейльные залы	20-30
Компьютерные залы Дома	4-10
Танцевальные залы	6-9
Стоматологические центры	8-12
Универмаги	6-10
Столовые (рестораны)	12
Магазины одежды	6-10
Аптеки	6-10
Машинное отделение	906 4-6 906 здания, обычные	2-4
Производственные здания с дымом или влажностью	10 — 1 5
Пожарные	4-10
Литейные	15-20
Гальванические заводы	20-30
Ремонт гаражей		4-6
Дома, ночное охлаждение	10-18
Больничные палаты	4-6
Ювелирные магазины	6-10
Кухни
Прачечные	10-15
Библиотеки, общественные	4
Обеденные залы	12-15
Ланчхонеты		906 — 12-15 30
Механические цеха	6-12
Торговые центры	6 — 10
Медицинские центры	8–12
Медицинские клиники	8–12
Медицинские офисы	8–12
Mills, paper		Мельницы, текстильные общественные здания	4
Мельницы, текстильные красильные дома	15-20
Муниципальные здания	4-10
Музеи	12-15			3
Офисы, частные	4
Покрасочные мастерские	10-15
Бумажные фабрики	15-20
Фото темные	Свинарники	6-10
Полицейские участки	4-10
Почтовые отделения	4-10
Птичники	6-10
Прецизионное производство	10-50
Насосные	5
Общежития	1-2
Рестораны	8-12
Розничная торговля	6-10
Школьные классы 10 613	4-12
Торговые центры	6-10
Магазины, машины	5
Магазины, краска	15-20
Магазины, деревообрабатывающие	5-10
Супермаркеты	4-10
Бассейны	20-30
Текстильные фабрики	4
Текстильные фабрики красильные дома	15-20
Ратуши	4-10	906 905 30
Театры	8-15
Трансформаторные помещения	10-30
Турбинные электрические	5-10
Склады 14 Ожидания 2	4
Склады	6-30
Деревообрабатывающие мастерские	8

Помните о местных нормах и правилах.

Подача свежего воздуха — подпиточный воздух — в комнату на основании приведенной выше таблицы может быть рассчитана как

q = n V (1)

, где

q = приток свежего воздуха ( ^{футов) 3} / ч, м ³ / ч)

n = скорость воздухообмена (ч ^-1 )

V = объем помещения (футы ³ , м ³ )

Пример — Подача свежего воздуха в публичную библиотеку

Подача свежего воздуха в публичную библиотеку объемом 1000 м ³ можно рассчитать как

Q = (4 ч ^-1 ) (1000 м ³ )

= 4000 м ³ / ч

Калькулятор объема воздуха

Частота выхода воздуха в минутах

«Частота выхода воздуха» в минутах может быть рассчитана как

n _м = 60 / n (2)

где

n _м = Частота смены воздуха (минут)

Газовая котельная в частном доме

При выборе системы отопления, который основан на использовании газа в качестве теплоносителя, большинство домовладельцев задумываются над устройством газового котла.Более того, если мощность котла превышает 30 кВт, установка газового котла в частном доме является требованием пожарной безопасности. Как самостоятельно обустроить систему отопления газовым котлом разберем в этой статье.

Состав:

1. Котел газовый
2. Принцип работы котла газового
3. Виды
4. Котел газовый котел газовый встраиваемого типа Расчет
5. Котел газовый: основные составляющие помещения
6. требования
7. газ Котел Газовые котлы
8. Эксплуатация газового котла

Газовый котел

Для размещения дополнительного котельного и отопительного оборудования используется специальное помещение, называемое котельной.Это отдельное помещение, в некоторых случаях целое помещение, в котором находится котел. Общая высота помещения должна быть не менее 2,5 м.

При правильной компоновке котла обеспечивает максимальный КПД и высокий уровень КПД

.

Существуют определенные характеристики и правила техники безопасности, которые позволяют оборудовать котел таким образом, чтобы обеспечить комфорт и безопасность проживающих в частном доме людей.

Принцип работы газового котла газовый котел

отличается популярностью и доступностью, благодаря экологичности топливного газа и его доступной стоимости.

газовые установки Работы, выполняемые за счет сжигания природного, восстановленного или попутного газа. Для регулирования постоянной подачи топлива используется автоматическая подача газа. Автоматически прекращается в случае утечки газа или аварии. Основная функция персонала. Управление газовым котлом осуществляется с помощью датчиков и пультов дистанционного управления. Газовые котлы

Преимущества:

• мобильность,
• компактность,
• простота монтажа,
• экологичность,
• высокий КПД,
• высокая функциональность,
• автономность.

Газовый котел включает в себя:

• котел,
• газовая горелка,
• сетевой насос,
• газопровод,
• охрана,
• КИП- система КИП,
• автомат.

основной блок системы — это котел, который:

• наличие встроенной горелки — прост и удобен, воздух поступает в устройство естественным образом, без давления;
• устройство наличия турбо-горелки, которая расположена во внешней части котла, в аппарате при принудительном поступлении воздуха в емкость котла запускается вся система, за счет газовоздушной смеси; №
• исключительная компактность и удобство размещения настенных котлов разных типов;
• Более удобные в обслуживании и простые в установке котлы напольные.

Породный газовый котел

по отношению к месту расположения котельной для изолированного дома:

• отдельно стоящего типа, которым оборудуют помещения, находящиеся на удалении от частного дома, подключение котла и системы отопления осуществляется через отопительный канал шум от работы котла и запах испаряющихся газов не создают дискомфорта проживающим в доме людям;

• Пристроенный тип — помещение, непосредственно примыкающее к дому или хозпостройке, этот котел более экономичен и его конструкция намного дешевле, к тому же не требует оборудования и технических коммуникаций отопительного, котельного и навесного типов позволяет построить ввод из дома, а зимой не нужно идти по улице, чтобы добраться до котельной;
• встроенного типа — в этом случае котельная располагается в жилом доме. Преимущество — прокладывать контур отопления намного проще.

Общие требования ко всем котлам:

• не допускается размещение в котельной более двух котлов или других отопительных приборов; №
• в котельной запрещается хранить горючие или легковоспламеняющиеся материалы;
• в качестве пола должно быть бетонное основание или плитка;
• стены нужно использовать только негорючие материалы, такие как металл, кирпич или бетон;
• расположение котла должно быть центральным, чтобы в любой момент уметь его обслуживать;
• Внутренняя часть входных дверей необходимо обшить негорючим материалом, например металлом.

оборудование котел газовый встраиваемый

В том случае, если мощность газового котла 30 кВт и менее, строительство отдельного газового котла не является обязательным. Достаточно выполнить несколько требований для оснащения бойлер на кухне.

нормы на установку газового котла на кухне:

• жилая площадь 15 квадратных метров и более;
• достаточное остекление окон;
• наличие форточки в окнах;
• высота потолка более 220 см;
• расстояние между мебелью и проходом к котлу более 70 см;
• нижняя часть двери или стены в потолочном пространстве имеет отверстие для вентиляции;
• Уровень огнестойкости стен и мебели превышает 0.75.

При установке котла в подвале или подвале необходимо соблюдать следующие требования:

• Обязательное естественное освещение;
• за 60 минут следует обновить весь воздух в помещении трижды;
• обязательный выход на улицу;
• высота 250 см.

Расчет газового котла: основные составляющие помещения

Схема частной газовой котельной должна включать наличие:

• отопительного котла, вырабатывающего тепло и передающего его теплоносителю, который циркулирует по системе, нагревает радиаторы, и они, в свою очередь, обогревают помещение, использование системы отопления байпасного типа также обеспечивает отопление и горячую воду от бойлера;
• котел — присутствует не во всех системах отопления, он представляет собой емкость, нагрев воды для бытовых нужд, за счет циркуляции горячего теплоносителя по трубопроводу, есть подогрев горячей воды;
• коллектор-распределитель, поддерживающий определенную температуру в радиаторах и состоящий из циркуляционного оборудования, гребней и водоотделителя;
• для компенсации повышения давления в расширительном баке системы отопления используется, их может быть несколько, при достаточно большой длине ствола, при отсутствии расширительных баков возможен взрыв системы;
• дымоход, выводящий продукты горения на улицу, повышает КПД и обеспечивает высокую производительность в работе системы отопления;
• группа безопасности, в которую входят манометры, предохранительные клапаны, воздуховоды, система предотвращающая появление высокого давления;
• для избавления от перепада давления в системе воспользуйтесь системой подзарядки; №
• для работы котла в автоматическом режиме используются специальные устройства автоматики;
• клапаны и магистрали, соединяющие котел с радиаторами и циркулирующие теплоноситель.

Требования к газовому котлу

1. Использовать специальные котлы для установки в газовый котел. Не устанавливается самодельное оборудование. Максимальная температура воды 115 градусов.

2. Котлы разрешается размещать в отдельных помещениях, на кухне или в подвале.

3. Обязательное наличие естественного освещения, вентиляции, окон, достаточной площади и объема, огнестойких материалов, из которых выполнены стены и потолок.

4. Если котел расположен в подвале или подвальном помещении, следует установить противопожарные двери третьей степени.

5. Производственная инструкция на газовый котел — это основной документ, которым следует руководствоваться при работе в котельной при наличии газового отопления.

6. В этом документе объясняются процедуры и правила обращения с газовым котлом. Инструкции по подготовке к розжигу котла, предотвращению аварийных ситуаций и инструкции по обслуживанию упрощают работу с газовым котлом.

Котлы газовые

Котельная газовая — это комплекс оборудования котельной опорного типа, которая находится в одном помещении. Основным компонентом этих установок является водогрейный или паровой котел.

Метод утилизации систем газовых котлов:

• Пристроенная,
• построенная,
• отдельно стоящая.

с точки зрения экологических параметров использование природного газа является наиболее экологичным топливом, так как при использовании этого топлива не образуется большого количества вредных веществ, и достигается относительно высокий уровень эффективности.

сфера применения газовых котельных:

• отопление многоквартирных домов,
• отопление офисов, производственных зданий.

Стоимость газового котла зависит от таких факторов:

• количество модулей,
• мощность газового котла,
• наличие внемодульных комплектующих,
• вес и габариты газового котла,
• установка горячей воды.

Эксплуатация котла газового

Тип работы котла газового включает комплекс мероприятий, направленных на подготовку к эксплуатации и обслуживание оборудования котельной и отопительной системы.

правила работы в газовом котле типа:

1. При входе в помещение необходимо включить свет.

2. В течение 12-15 минут проветривайте комнату, чтобы избавиться от запаха газа, но даже при отсутствии запаха следует каждый раз проветривать комнату.

3. Эксплуатация котельной газовая включает в себя ряд работ, среди которых:

• устранение неисправностей газового оборудования,
• устранение утечек газа,
• розжиг и обслуживание котла,
• учебное оборудование для запуска .

4. Техническое обслуживание включает в себя ряд действий:

• неисправности газового оборудования,
• устройство последовательности зажигания автоматической регулировки котельного оборудования,
• перегрев котла,
• отсутствие вентиляции,
• проверка датчиков ответственных для автоматической защиты
• тепловая мощность оборудования.

  No related posts.
