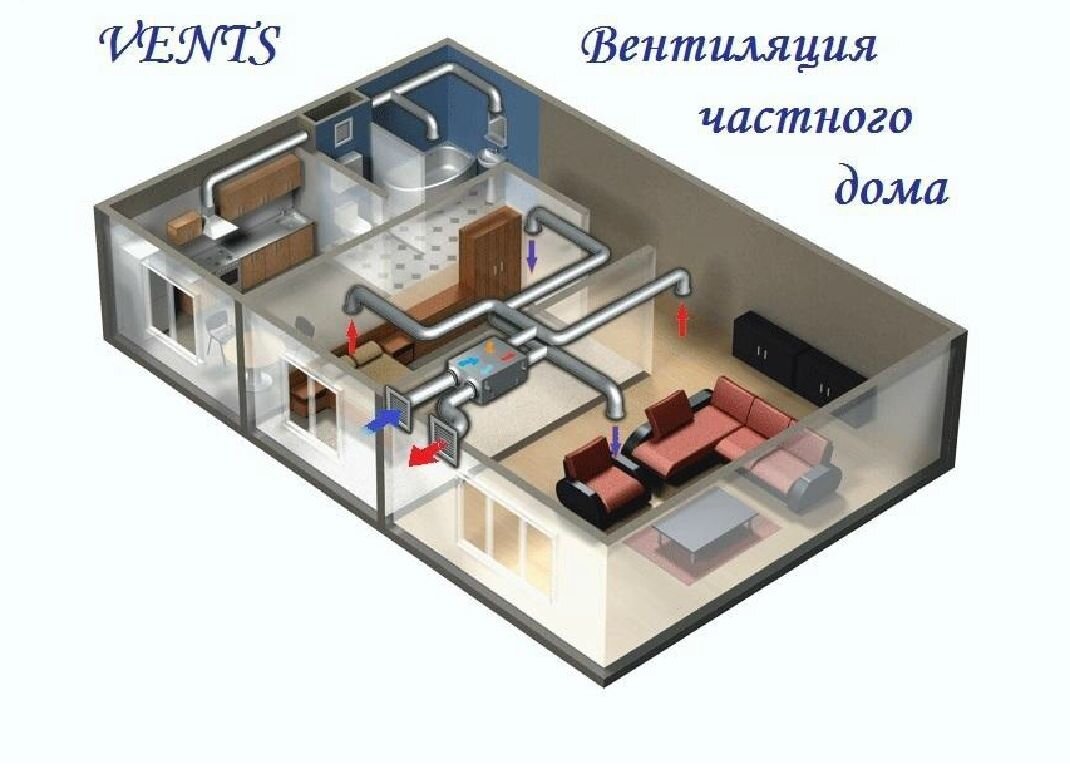

Монтаж вентиляции и систем вентилирования в частном доме

Строительство собственного жилья, частного дома – занятие радостное, но очень хлопотное. Конечно, Вы уже четко представляете себе, что получится в итоге, разве нет? И, разумеется, мечтаете о том, чтобы Ваш дом был уютным, надежным, теплым, а Вы и Ваши близкие в нем были по-настоящему счастливы.

Чтобы Ваши мечты претворились в жизнь, не забудьте внести в проект будущего жилища систему вентиляции.

Она должна быть четко продумана еще на этапе подготовки к строительству. Почему?

А потому, что грамотная система вентиляции частного дома подарит Вам и Вашей семье свежесть, комфорт, чистоту и безопасность каждый день.

А сам дом прослужит долго, надежно, без гниения, сырости, плесени и грибка.

Как подобрать оптимальную систему вентиляции для частного дома

Удалять влажный, душный, загрязненный воздух из помещений Вашего дома крайне необходимо. Ведь такой воздух – главная причина быстрой утомляемости, головных болей и плохого сна.

А для новенького дома – угроза в виде появления плесени и грибка, порчи свежего ремонта вследствие повышенной влажности и т.д.

При подборе системы вентиляции необходимо учесть следующие факторы:

  • Чистота окружающей среды;
  • Стройматериалы, использованные при возведении дома;
  • Количество проживающих человек.

Разумеется, каждый из нас стремится сэкономить. В этом нет ничего зазорного, но необходимо помнить, что в данном случае цена не должна стать решающим фактором, поскольку экономия в таком деле может навредить Вашему комфорту.

Давайте разберемся, какие бывают виды вентиляции.


Естественная вентиляция (обычное проветривание). Не самый лучший вариант даже для домов в экологически чистых районах. Чистота и свежесть воздуха в помещениях будут напрямую зависеть от температуры воздуха, скорости и направления ветра снаружи.

Кроме того, проветривание таит в себе риск повстречать непрошеных гостей: от насекомых до грабителей. Так себе перспектива. Кроме того, открытые окна – это сквозняки, шум, пыль и грязь, которые попадают в Ваше уютное жилище, вредят обстановке и, что главное, Вашему здоровью.

Механическая вентиляция. Такая система вентиляции в частном доме подразумевает установку дополнительных элементов: вентилятора, электродвигателя, фильтров, клапанов, воздухонагревателей и т.д. Работа системы не зависит от климатических условий. Она имеет множество разновидностей. При выборе наиболее оптимальной системы учитываются отличительные особенности помещения, объем, планировка и количество проживающих людей.

Разновидности механической вентиляции в доме:


Для современных частных домов наиболее оптимальной считается система приточно-вытяжной вентиляции с рекуператором.

Она разрабатывается специалистами еще на этапе проектирования дома. Это очень сложная система, но и очень эффективная, многофункциональная. Бесперебойно обеспечивая воздухообмен в Вашем жилище, она поддерживает оптимальную влажность воздуха и температуру в доме. А установив автоматическую систему микроклимата, Вы сможете самостоятельно регулировать влажность, температуру и состав воздуха.

Как сделать вентиляцию в частном доме своими руками

Строительство собственного дома – дело затратное, по этой причине многие владельцы стараются сэкономить и сделать что-то своими руками. Однако в конкретном случае стоит серьезно задуматься: а стоит ли брать на себя такое ответственное дело? Хватит ли знаний и умений? Казалось бы, что сложного в том, чтобы обеспечить себя чистым, свежим, теплым воздухом и уберечь будущий новенький дом от быстрого разрушения?

Да, сделать вентиляцию самостоятельно, в общем-то, не проблема. Монтаж вентиляции в частном доме – вопрос, в котором Вы наверняка разберетесь, правда, не без помощи опытного специалиста. И все же если Вы беретесь за такое впервые, обойтись без помощи грамотных мастеров получится вряд ли.

Ведь даже самые блестящие гении своего дела тщательно изучают задачу, прежде чем взяться за ее выполнение.

При установке систем вентиляции в помещениях требуется произвести точные расчеты: количество постоянно проживающих там людей, объем воздуха в помещениях, в каких помещениях воздух должен циркулировать чаще, в каких реже… А также учесть работу различных приспособлений, которые «сжирают» кислород или отравляют его выделениями, испарениями. Чтобы не задыхаться от жары летом и не мерзнуть зимой требуется учитывать своевременный и оптимальный обогрев и охлаждение поступающего свежего воздуха…


Что ж, куча литературы, видео в интернете, ручка, листок бумаги – приступаем к длительному, нудному и чрезвычайно сложному процессу изучения всех аспектов монтажа системы вентиляции в частном доме! А после – самостоятельно создаем проект, который впоследствии грамотно и эффективно воплотится в реальность и будет много лет работать вам во благо. А может и не будет.

Стоит ли затрачивать огромное количество времени и усилий на задачу, с которой быстро и качественно справится профессионал в данной области, да еще и гарантирует Вам высококлассный результат – от проектирования до запуска системы, ее отладки и гарантийного обслуживания?


Вентиляция в частном доме – проектирование и монтаж

ВЕНТИЛЯЦИЯ КОТТЕДЖА – СОСТАВЛЯЮЩАЯ КОМФОРТА

Хорошая вентиляция – необходимое условие для создания в доме здорового микроклимата и комфорта. При этом вентиляция частного дома вызывает наибольший интерес и наибольшее количество вопросов. Почему вопросам вентиляции именно в последние годы уделяется так много внимания?



Причин тут, как минимум, две. С одной стороны, это вполне понятное стремление сделать свое жилище максимально комфортным, и это стремление поддерживается современными технологиями. А с другой – широкое применение новых строительных материалов и конструкций, которые затрудняют или вовсе блокируют естественный воздухообмен помещения с улицей.



Существуют различные способы организации воздухообмена: от периодического открывания окон и дверей (проветривания) до систем подготовки и доставки свежего воздуха в каждое помещение. В большинстве случаев рациональное решение, как водится, находится где-то посередине.



Задача сотрудников нашей компании – найти эту «золотую середину» для каждого случая и реализовать ее.



Вентиляция коттеджа и современные материалы

Раньше к системе вентиляции дома не предъявлялись столь строгие требования. Сегодня же, создавая проект вентиляции коттеджа, наши инженеры непременно учитывают материалы и тип внешних ограждающих конструкций дома.



Дело в том, что традиционные технологии строительства оставляли много возможностей для притока наружного воздуха: приток организовывался через неплотности в ограждающих конструкциях (окнах и стенах). В тех условиях для поддержания комфортной атмосферы в доме хватало простой вытяжки. Кроме того, преимущественно однородные стены с хорошей паропроницаемостью достаточно эффективно выводили наружу водяной пар, не задерживая его в своей толще.



Герметичные окна — причина высокой влажности в доме. Установка герметичных окон и дверей кардинально меняет ситуацию. Современные окна и двери практически не имеют щелей, которые в старых строительных нормах вполне серьезно рассматривались как часть вентиляционной системы. А без них вытяжка практически не работает. Она только создает разрежение, которое не приводит к проветриванию. Выход – создавать приточные каналы, о которых речь пойдет ниже.



Устранение щелей – не единственное новшество, на которое приходится отвечать совершенствованием системы вентиляции коттеджа. Свой вклад вносит и применение материалов с низкой паропроницаемостью: паробарьеров, непроницаемых утеплителей, клинкерной облицовки и других.



Сильное ограничение естественного вывода влаги сквозь стены требует применения новых решений и тщательного расчета воздухообмена.



Нормы воздухообмена в частном доме

Согласно действующим нормативам, в частности СП 54.13330.2011 «Здания жилые одноквартрные» в жилых помещениях дома необходим однократный воздухообмен в час.



Кратность воздухообмена – это отношение объема помещения к объему воздуха. Например, для жилой комнаты площадью 20 м2 с высотой потолка 3 метра необходимый санитарный воздухообмен составляет 60 м3/час.



Минимальный воздухообмен для жилых помещений в нерабочем режиме (когда в комнате нет людей) и для подсобных помещенний в доме должен быть не менее 0,2 крат.



Вентиляция в частном доме – варианты систем

Вентиляция в жилом доме должна поддерживать чистоту и качество воздуха в соответствии с санитарными нормами, а также равномерность его поступления и распределения.

Вентиляция в частном доме может быть следующих типов:



  • Естественная. С естественным побуждением движения воздуха через вентиляционные каналы
  • Механическая. С принудительным побуждением притока и вытяжки
  • Комбинированная. С естественным притоком и частичным использованием механической вытяжки.



Приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка с рекуперацией

Одним из эффективных и практичных вариантов устройства вентиляции в частном доме является приточно-вытяжная вентиляция с рекуперацией тепла.

В этом случае, воздухообмен в доме выполняет центральная приточно-вытяжная установка. Наружный воздух поступая в установку, очищается от пыли, подогревается в рекуператоре, догревается в водяном или электрическом калорифере и по воздуховодам из оцинкованной стали распределяется по жилым помещениям.



Рекуперация – это использование тепла вытяжного воздуха для нагрева приточного. Например, чтобы подогреть 1000 м3/час воздуха с — 28 до +20 необходимо примерно 15 кВт тепловой (горячая вода) или электрической энергии. Рекуперация позволяет сэкономить до 80% этих расходов. Подробнее о рекуперации.



Автоматика приточно-вытяжной установки позволяет гибко управлять ее работой: устанавливать температуру, регулировать количество воздуха, изменять скорость и т.п.



Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. В среднем, смену фильтров рекомендуется производить не реже 1 раза в квартал.

Современные приточно-вытяжные установки работают, как правило, тихо, особенно на низких оборотах вентиляторов.

Примерную стоимость приточно-вытяжной вентиляции с рекуперацией тепла для частного дома можно рассчитать воспользовавшись онлайн–калькулятором на нашем сайте.



Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные



Как и любая система, приточно-вытяжная вентиляция с рекуперацией тепла в коттедже имеет свои сильные и слабые стороны.



Плюсы:



  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Рекуперация тепла
  • Удобное управление
Минусы:



  • Требуеся место под оборудование и воздуховоды
  • Относительно высокая стоимость
  • Требуется профессиональный монтаж



Описание приточно-вытяжной вентиляции с рекуперацией и системы кондиционирования коттеджа можно посмотреть в данном видеоролике











Центральное кондиционирование

Канальный охладитель воздуха

Хорошей альтернативой обычным кондиционерам (настенным или канальным) является центральное кондиционирование.

Для простоты понимания, центральное кондиционирование – это та же приточная вентиляция, но увеличенной производительности и с опцией охлаждения приточного воздуха. То есть, летом наружный воздух поступает в дом с температурой не + 30 град. С, как на улице, а +18, например или любой другой по желанию пользователя.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, центральное кондиционирование создает в доме принципиально более качественный микроклимат, поскольку заполняет дом свежим воздухом. Это, в общем, высокий уровень.

В результате в доме нет внутренних блоков кондиционеров, лючков, дренажей и тому подобных вещей. Все оборудование размещается в одном месте – это упрощает монтаж и сервисное обслуживание.

В качестве охладителей в центральном кондиционировании применяются фреоновые наружные блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Как и любая система, центральное кондиционирование воздуха в частном доме имеет свои сильные и слабые стороны.



Основным минусом системы является сложность в регулировании температуры по комнатам – в данном случае, устанавливать можно общую температуру приточного воздуха.

Также, центральное кондиционирование не создает сильного холода, поскольку производительность зависит от кратности, а в вентиляции кратность невелика. Скорее это облегченный вариант охлаждения, создающий легкую фоновую прохладу по всему дому.





Преимущества:



  • Высокое качество воздуха в доме круглый год
  • Фильтрация, подогрев или охлаждение приточного воздуха
  • Гибкость управления
  • Нет внутренних блоков, лючков, дренажей т.п.
  • Сервис в одном месте
Сложности:



  • Сложность в регулировании температуры по зонам
  • Нет сильного холода
  • Требуется профессиональный монтаж



Приточно-вытяжная вентиляция без рекуперации тепла



Приточная установка

В этом случае, для организации приточно-вытяжной вентиляции в коттедже применяются центральная приточная установка и несколько вытяжных систем.

Свежий воздух поступает в приточную установку, очищается от пыли, подогревается в водяном или электрическом калорифере, при необходимости увлажняется или охлаждается и по сети воздуховодов из оцинкованной стали распределяется по жилым комнатам.

Автоматика приточной установки позволяет гибко управлять ее работой – менять температуру притока, количество воздуха, скорость вентилятора и т.п.



Вытяжные системы делаются частично механическими, т.е. работают от вентиляторов, частично естественными — работают за счет естественной тяги.





Обслуживание приточной установки заключается в регулярной замене воздушных фильтров. В среднем, менять воздушный фильтр на приточной установке рекомендуется не реже 1 раза в квартал.

Приточно-вытяжная вентиляция частного дома без рекуперации имеет свои сильные и слабые стороны.



Преимущества:



  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Приточные и вытяжные системы размещаются отдельно
  • Удобное управление
Сложности:



  • Требуется место под оборудование и воздуховоды
  • Нет рекуперации тепла
  • Необходим профессиональный монтаж



Комбинированная вентиляция



Вентиляции в жилом доме по схеме естественный приток/механическая вытяжка

Комбинированная системе вентиляции в частном доме — это, в как правило, схема с механической вытяжкой и естественным притоком.

Механическую вытяжку выполняет один или несколько канальных вытяжных вентиляторов. Вытяжные вентиляторы при этом работают постоянно — для обеспечения стабильности воздухообмена. Для экономии электрических и тепловых ресурсов можно применить регуляторы скорости для вытяжных вентиляторов с ручным или автоматическим управлением (например, по датчику СО2).



Приток воздуха организовывается естественным способом. Для этой цели применяются оконные или настенные приточные клапана.

Приточные клапана не содержат в себе движущихся частей, а воздух поступает через них в помещение за счет разряжения создаваемого вытяжными вентиляторами.

При этом приточный воздух поступает в дом без предварительного подогрева. Только это не является проблемой, если под приточным клапаном установлен правильно подобранный отопительный прибор, в идеале, открытый радиатор.

Данную схему вентиляции частного дома можно охарактеризовать как относительно недорогую и практичную. Мировым лидером в области систем вентиляции подобного типа является французская компания «Aereco».



Преимущества:



  • Относительно недорогой монтаж
  • Минимум места под оборудование
  • Минимум технического обслуживания
Недостатки:



  • Нет фильтрации приточного воздуха
  • Нет подогрева притока
  • Минимальные нормы воздухообмена



Естественная вентиляция в частном доме



Схема естественной вентиляции жилого дома

Естественная вентиляция недавнем в прошлом, да и в наше время, самая распространённая схема организации воздухообмена в частном жилом доме.

Это объясняется простотой, универсальностью и экономичностью естественной вентиляции. Если система правильно спроектирована и смонтирована она несет минимальные затраты на обслуживание и эксплуатацию. Основным минусом естественной вентиляции является нестабильность ее работы в теплый период года.

Естественная тяга в вытяжных каналах появляется за счет двух вещей: разности температур в доме и на улице и разности высот между воздухозаборной решеткой в доме и коньком вытяжной шахты.

Соответственно, чем холоднее на улице и чем больше разность высот, тем лучше тяга в вытяжном канале. Поэтому в теплый период года, когда почти нет разности температур, естественная вентиляция работает нестабильно или не работает вовсе. Также, по причине разницы высот, тяга на верхних этажах дома всегда чуть хуже, чем на нижних.

Естественная вентиляции в доме требует внимательного проектирования. Например, любое уменьшение сечение воздуховода может посадить весь канал, поскольку сила естественной тяги не велика. По этой же причине воздуховоды в естественной вытяжке всегда большего сечения, чем в механической.

Чтобы сделать естественную вентиляцию в частном доме своими руками можно воспользоваться, например, следующим алгоритмом действий.

Для начала необходимо определить все подсобные помещения в доме. К подсобным помещениям относятся: кухня, санузлы, ванные, кладовые, гардеробные и т.п.



Прокладка индивидуальных воздуховодов в общей вентиляционной шахте

Из каждого подсобного помещения прокладывается отдельный воздуховод в общую вытяжную шахту. Из кухни необходимо проложить два воздуховода – один от кухонного зонта, второй от вытяжной решетки под потолком кухни (общеобменная вытяжка). Таким образом, в вытяжной шахте будет кол-во воздуховодов равное, примерно, кол-ву подсобных помещений.

Далее все эти воздуховоды, также каждый отдельно, по общей вытяжной шахте поднимаются под ее козырек.

Оптимально использовать металлический воздуховод ф125 мм. Будет чуть хуже, но допустимо, если использовать пластиковый воздуховод ф100 мм.

Из газовой котельной по аналогичной схеме прокладывается металлический воздуховод ф160 мм (это условие газовщиков).

При желании на отдельные ветки можно поставить вентиляторы, но в принципе все и так будет работать за счет естественной тяги.



Несколько важных моментов.



  • Верх вентиляционной шахты должен быть выше уровня конька кровли (чем выше козырек вентиляционной шахты, тем лучше будет тяга)
  • Вентиляционную шахту, проходящую по улице или неотапливаемому чердаку необходимо тепло-изолировать. Например, минеральной ватой с толщиной слоя не менее 50 мм.



Преимущества:



  • Небольшая стоимость оборудования и монтажа
  • Минимум сервисного обслуживание
Недостатки:



  • Нестабильная работа в теплый период
  • Невысокая производительность
  • Нет рекуперации тепла



Проектирование вентиляции в частном доме

Проект вентиляции частного дома выполняется на стадии общестроительного проектирования дома или на стадии строительно–отделочных работ.

Проектирование вентиляции коттеджа выполняется в следующей последовательности.





  • Составление технического задания
  • Выбор концепции системы вентиляции
  • Составление расчетных таблиц теплопоступлений и воздухообмена
  • Выбор и расстановка оборудования
  • Аэродинамические и гидравлические расчеты
  • Трассировка воздуховодов
  • Подбор и расчет вент-решеток
  • Подготовка чертежей
  • Составление спецификации оборудования и материалов



При проектировании вентиляции в частном доме необходимо обратить внимание на следующие особенности:



  • Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
  • Свежий воздух подается всегда в жилые помещения, отработанный — удаляется из подсобных (кухня, санузел, кладовые, гардеробные и т.п.). Делается это чтобы исключить переток воздуха из подсобных помещений в жилые.
  • Объединять в один вентиляционный канал (воздуховод) вытяжку из кухни и санузла не допускается.
  • Скорость воздуха в магистральных воздуховодах и вентшахтах не должна превышать 6 м/с, максимальная скорость воздуха на выходе из решетки – 3 м/с
  • Вытяжная шахта (воздуховод) проходящие по улице должны быть утеплены изоляцией толщиной 50 мм или более.



Монтаж вентиляции в частном доме

Монтаж вентиляции в частном доме выполняется, как правило, одновременно со строительно–отделочными работами. Чтобы повысить качество и согласованность работ монтаж вентиляции в доме рекомендуется делать по соответсвующему проету или монтажной схеме.

При монтаже и установке вентиляции в частном доме обратите внимание на следующие особенности:

  • Оборудование системы вентиляции и кондиционирования желательно размещать в отдельном помещении, как можно дальше от жилых комнат. Идеальное место для размещения вентиляционного оборудования – подвал, цокольный этаж или улица.
  • Допускается размещать оборудование на чердаке, при условии выполнения мероприятий по звуко- и теплоизоляции.
  • Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
  • Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ. Использовать гибкие воздуховоды в качестве магистральных не допускается (СП 73.13330.2012)
  • Для звукоизоляции системы вентиляции, необходимо применять все стандартные мероприятия по шумоглушению: гибкие вставки, виброизоляторы, шумоглушители.
  • Приточно-вытяжные установки или вентиляторы должны иметь звукоизолированный корпус.



Некоторые вопросы комфорта

Комфорт в доме с точки зрения вентиляции определяется не только газовым составом. Очень важна температура поступающего воздуха, картина его распределения по комнате и подвижность.



Поступление в комнату прохладного воздуха может создавать конвекционный поток, который воспринимается как неприятный сквозняк. В такой комнате всегда будет неуютно, даже при нормальной температуре.

Учитывая высокие требования к воздухообмену, для нейтрализации таких «сквозняков» часто требуется принятие специальных мер, и, разрабатывая монтаж вентиляции коттеджа, обязательно нужно учитывать это обстоятельство.





Квалификация и точный расчет – это то, что компания «Технологии микроклимата» гарантирует своим клиентам вместе с современным оборудованием и качественным монтажом.

Монтаж и пуско-наладка системы вентиляции в частном доме

Монтаж систем вентиляции и кондиционирования частного дома выполняется согласно утвержденной проектной документации. При этом на объекте должна быть обеспечена строительная готовность: завершены черновые работы, произведено укрепление (в случае необходимости) несущих конструкций для установки тяжелого климатического оборудования, изготовлены отверстия для трубопроводов и воздуховодов в стенах и перекрытиях согласно проекту.

ИС Эколайф выполняет все работы по монтажу и наладке систем вентиляции частного дома.

Для этого у нас есть опытные бригады монтажников и необходимый комплект инструмента, что особенно важно для выполнения работ по системам кондиционирования. Кроме того, в штате ИС Эколайф присутствуют инженеры-наладчики. Это позволяет нам заявлять о том, что мы выполняем полный цикл работ по построению климатических систем на объекте.

Для заключения договора на монтажные работы и пуско-наладку систем вентиляции и кондиционирования в частном доме позвоните нам или оставьте заявку

Наш менеджер обязательно свяжется с Вами и ответит на все интересующие вопросы.


Первичный выезд наших сотрудников для знакомства с объектов и расчета стоимости работ выполняется бесплатно


Вентиляция частного дома: наши цены и регламент работ

Онлайн калькулятор расчета стоимости вентиляции частного дома
Стоимость работ по монтажу систем вентиляции
Стоимость технического обслуживания вентиляции

В загородных и частных домах обязательна установка эффективной вентиляционной системы. Необходимость эта вызвана не только постоянно ухудшающейся экологией, но и современными строительными технологиями, предполагающими практически полную герметичность зданий. Речь идет о получивших широкую популярность пластиковых окнах и металлических дверях, которые почти не пропускают свежий воздух внутрь дома.

Качественно выполненная вентиляция имеет массу полезных функций. Она обеспечивает поступление чистого воздуха без вредных веществ и пыли, а также защищает дом от излишней влажности и образования грибка, тем самым уменьшает процесс износа частного дома, предотвращая его разрушение.

Материалы, которые сегодня используются в отделке жилья и при производстве современной мебели, выбрасывают в воздух токсичные вещества. Их полное удаление из жилых помещений, также, является задачей вентиляции. Безупречно функционирующая система подачи и удаления воздуха, создает в доме особый климат, благоприятный для здоровья и эмоционального состояния проживающих в нем людей.

Виды (типы) вентиляции

Вентиляционные системы делятся на два основных типа: естественную и принудительную. В чем их отличия?

Естественная вентиляция

Естественная вентиляция способна обеспечить в доме воздухообмен за счет шахт и каналов в стенах. Их входные отверстия расположены под потолком, а наиболее грамотной схемой подобной вентиляции считается ее размещение в стене, проходящей по центру здания. От нее делается разводка, с прокладыванием пластиковых труб во все комнаты. Система обладает минимальным числом горизонтальных ответвлений, снижающих тягу и уменьшающих эффективность продува.

К преимуществам такой вентиляции относятся дешевизна и простота монтажа, а также, отсутствие электроники и механизмов, требующих электропитания и минимум расходов при эксплуатации — расходы могут быть связаны лишь с периодическим выполнением прочистки засорившихся шахт.

Недостатки естественной вентиляции

1. Сквозняки. Отверстия в стенах, выходящие наружу, в купе с приоткрытыми створками и форточками — являются частой причиной сильных сквозняков, неблагоприятно влияющих на здоровье жильцов и служат главной причиной появления в комнатах уличной пыли;

2. Невозможность контролировать подаваемый воздух. Если в вашем доме часто бывает душно, сильно повышен уровень влажности, на окнах часто образуется конденсат, а на стенах следы грибка – это значит, что естественная вентиляция не справляется со своей работой и количества воздуха, который поступает и уходит через нее — явно мало;

3. Зависимость такого тип вентиляции от различных внешних факторов, например, от температуры воздуха. В жаркое время года, тяга в каналах сильно снижается. В таком случае, все комнаты проветриваются, открытыми настежь окнами. Другие же помещения дома, например, ванную или туалет, подобным образом проветрить не получится, что неизменно приводит к образованию в них запахов и плесени. В холодную же пору, в отопительный сезон, через вентиляционные шахты наружу выходит до 20% тепла;

4. Невозможность очищения входящего (приточного) воздуха. Отсутствие подготовки входящего воздуха, например, охлаждения или изменения уровня влажности, отрицательно сказывается на качестве вентиляции.

Принудительная вентиляционная система

Как известно, все дешевое – не является, при этом, наиболее эффективным. В тех странах, где жильцы частных домов привыкли заботиться о собственном здоровье, наибольшее распространение получила вентиляция принудительного типа.

Принудительная вентиляция имеет различные варианты конструкций. Ее отличительной чертой является присутствие электроприборов, которые способны обеспечивать мощную и регулируемую систему воздухообмена. Каждый ее вид предполагает наличие одного из следующих типов: приточного, вытяжного или приточно-вытяжного.

Вытяжной тип создает возможность удаления воздуха принудительно, из всех комнат, приток которого извне происходит через вмонтированные приточные клапаны. Приточно-вытяжная — обеспечивает как принудительный приток воздушных масс, так и их удаление из помещений.

Принудительная вентиляция, также, бывает местной и централизованной. При установке местной,   вентиляторы монтируются во всех комнатах частного дома, а при централизованной — вентиляторы располагаются лишь в одном блоке, при помощи труб соединенном со всеми комнатами.

Какой именно тип и мощность должны присутствовать в каждом отдельном случае — решает опытный проектировщик, тщательного изучив конструктивные особенности строения и учитывая пожелания заказчика.

Естественно-принудительная вентиляция

Существуют способы совмещения типов вентиляций. Функционирование естественного типа возможно сделать гораздо эффективнее, если поставить на входах в вентиляционные шахты специальные клапаны, имеющие датчики для определения влажности. При этом, степень открывания и закрывания клапана целиком будет зависеть от показателя влажности в доме и, чем большей будет влажность, тем шире откроется клапан.

В комнатах устанавливаются приточные клапаны, имеющие и датчики внешней температуры. Подобные клапаны монтируются в стену (насквозь) и с двух сторон закрываются решетками, при чем, внутренняя решетка имеет возможность регулировки от закрытого до целиком открытого состояния.

Ставить подобный клапан эффективнее всего у оконного проема, где его можно будет прикрыть шторами, а входящий через них воздух, сразу попадет в зону действия радиаторов отопления. При снижении температуры, клапан автоматически прикрывается, чтобы в комнаты в избытке не поступал морозный воздух. Автоматизация функционирования клапанов позволяет сокращать потери тепла до 30%. В итоге, установка таких клапанов существенно улучшит вентилирование дома зимой. Такие клапаны следует монтировать в домах, имеющих паронепроницаемый утеплитель. Стены, в данном случае — паронепроницаемые и масса входящего в комнаты воздуха уменьшается.

Существует возможность установки на приточных и вытяжных шахтах специальных клапанов, регулируемых вручную. Менять их положение самостоятельно будет нужно лишь дважды в год. В холодное время года их прикрывают, а с наступлением весеннего тепла — открывают практически полностью.


Терминология

ПРИТОЧНАЯ СИСТЕМА — Устанавливается в помещениях для подачи свежего воздуха, необходимого для дыхания жителей или персонала. А также для выравнивания давления при использовании вытяжной вентиляции.

ВЫТЯЖНАЯ СИСТЕМА — Устанавливается для удаления из помещения вредных для дыхания человека веществ (кухонные запахи, пары, табачный дым). Или для выравнивания давления при использовании приточной вентиляции.

СИСТЕМА УВЛАЖНЕНИЯ — Используется совместно с приточной вентиляцией, путем установки в приточный воздуховод дополнительной секции увлажнения. Устраняет сухость воздуха и создает комфортную влажность для здоровья кожи и волос, уменьшает риск возникновения респираторных заболеваний. Мебель, деревянные окна, двери и паркет не рассыхаются и прослужат дольше.

СИСТЕМА ОСУШЕНИЯ — Необходима в помещениях с повышенной влажностью (бани, сауны, бассейны, подвалы, склады, некоторые производства) для удаления излишков влажности. Может применяться как вместе с приточно-вытяжной вентиляцией, так и без неё.

СИСТЕМА ОХЛАЖДЕНИЯ — Применяется совместно с приточной вентиляцией. Секция охлаждения встраивается в приточный воздуховод, а наружный блок выносится на улицу. Устанавливается если необходимо чтобы температура не превышала заданных пределов.

СИСТЕМА ОБОГРЕВА — Устанавливается если необходимо чтобы температура не опускалась ниже заданных пределов.

СИСТЕМА РЕКУПЕРАЦИИ — Используется совместно с приточно-вытяжной вентиляцией. Снижает эксплуатационные расходы на нагрев и охлаждение воздуха, но увеличивает стоимость системы в целом. Рекуператор бывает двух видов — пластинчатый и роторный.

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ФИЛЬТРАЦИИ — Необходима в помещениях с повышенной стерильностью (больницы, хим. лаборатории, производство продуктов питания).

СИСТЕМЫ ОЗОНАЦИИ И ИОНИЗАЦИИ — Дополнительно очищает воздух от бактерий и вирусов и придает воздуху свежесть (наполняет его озоном).

ДОПОЛНИТЕЛЬНАЯ ШУМОИЗОЛЯЦИЯ — Для уменьшения уровня шума от работающей системы.


Профессиональная установка системы вентиляции в частном доме

Для обеспечения грамотного выполнения всех необходимых работ, включая проектирование и монтаж качественной системы — очень важен выбор подрядной организации. Вентилирование частного дома будет функционировать идеально, если её установят опытные специалисты компании Эколайф. Ответственное отношение наших работников на всех этапах обустройства и обслуживания вентиляционной системы обеспечит безупречную работу всех систем воздухообмена.

Установка вентиляции обычно проводиться следующим образом: в первую очередь, считается воздухообмен, затем подбирается правильное сечение для воздуховодов и тип самой вентиляции. Далее составляется схема монтажа, с определением мест для постановки необходимого оборудования, мест забора чистого воздуха и выброса воздуха вытяжного, а также, мест где будут располагаться воздуховоды.

Проектировщики с большим стажем рассчитают и подготовят проект, с учетом требований заказчика, соответствия необходимым проектным нормам и особенностям здания. Правильный подбор вентиляционного оборудования позволяет монтировать в каждом частном доме именно ту систему, которая обеспечит предельную эффективность и поможет избежать лишних трат на покупку материалов. Монтаж выполняют мастера  с высокой квалификацией, добросовестно, и с соблюдением требований технологии каждого типа вентиляционной системы.

Мы предоставляем нашим клиентам гарантийное и дополнительное сервисное обслуживание. Производим не только монтаж, но и ремонт вентиляции. Особенно важен факт, что монтаж и проектирование производится специалистами одной и той же компании, находящимися в близком сотрудничестве и постоянном контакте. Такая система позволяет обеспечивать очень  высокое качество работы, документации (чертежей, актов, схем) и монтажа, на всех этапах которого, нами осуществляется строгий контроль.

Монтаж вентиляции частного дома

Монтаж вентиляции частного дома включает в себя работы по установке оборудования, креплению воздуховодов и воздухораспределителей (вентиляционных решеток), запуску и наладке системы.

На скорость и стоимость монтажных работ значительное влияние оказывает строительная готовность объекта. Дело в том, что воздуховоды имеют достаточно большое сечение: от 100мм в диаметре до 1000х1000мм. Выполнение отверстий в стенах и перекрытиях такого сечения зачастую затруднительно как с технической точки зрения (трудоемкость), так и с конструктивной (не рухнет ли здание, если сделать много крупных отверстий). Поэтому на отверстия по вентиляции рекомендуется выполнять строительное задание, а выполнение самих отверстий поручать специализированной строительной организации.

Второй важный момент с точки зрения готовности объекта — это наличие фальшпотолка на объекте. Для выполнения работ по монтажу вентиляции необходимо его отсутствие, в противном случае сложность монтажа резко возрастает. А потому, если решение вопроса по устройству вентиляции сильно затянуто, стоимость и сроки работ могут значительно увеличены.

Наконец, для корректной работы системы вентиляции чрезвычайно важна система автоматики, включающая в себя как оборудование автоматизации (приводы, контроллеры, датчики и др.), так и программное обеспечение, реализующее алгоритм управление системой вентиляции.

Только корректная работа системы автоматизации исключит опасности обмерзания системы или возгорания, обеспечит безопасный нагрев воздуха до нужной температуры, предупредит о засоренном фильтре и о проблемах в работе вентилятора.


Помимо монтажных работ Группа Компаний «ЭКОЛАЙФ» готова предложить вам:

Очистка систем вентиляции от пыли
Очистка систем вентиляции от жировых отложений
Очистка дымоходов
Монтаж систем вентиляции и кондиционирования
Техническое обслуживание вентиляции

Обращайтесь к нам, мы всегда рады Вам помочь!



К НАЧАЛУ СТРАНИЦЫ

Монтаж вентиляции в частном доме в Санкт-Петербурге и ЛО — «Авент»

Монтаж системы вентиляции частного дома является обязательным этапом его возведения под ключ. Это требуется для обеспечения приятного микроклимата во внутренних комнатах, отсутствия риска появления из-за сырости плесени и грибка, эффективного выведения неприятных запахов. Вентиляция может быть естественной и принудительной, обеспечивающей регулярный приток свежего воздуха с улицы с одновременным выведением вредных примесей и углекислого газа.



Расценки на монтаж вентиляции в доме

Наименование работ

Стоимость работ, руб

Монтаж приточных установок производительностью от 300 м³/ч с обвязкой

24500

Монтаж приточных установок производительностью от 700 м³/ч с обвязкой

31500

Монтаж канального вентилятора производительностью от 100-500 м³/ч с обвязкой

7300

Монтаж крышного вентилятора

от 3500

Монтаж радиального вентилятора

от 3100

Монтаж жестких воздуховодов 1м. п.

от 680

Монтаж гибких воздуховодов 1 м.п.

от 500

Монтаж теплоизоляции без стоимости материала за 1 м²

от 200

Монтаж диффузора круглого сечения

300

Монтаж решетки S до 0,09 м²

500

Монтаж решетки S от 0,09 до 0,36 м²

700

Монтаж решетки S от 0,36 до 1 м²

900

Установка привода воздушной заслонки

5000

Монтаж воздушного электронагревателя до 8 кВт

5200

Монтаж водяного нагревателя до 600*300 (без смесительного узла)

8400

Монтаж щита автоматики для приточной системы (L — до 2000 м³/ч)

15000



Взятые на себя обязательства мы выполняем под ключ с использованием новейших технологий вентилирования зданий и современных конструкционных решений, обеспечивающих установленным системам длительный срок безремонтной эксплуатации.

Компания «АВЕНТ» выполняет монтаж вентиляции в частном доме быстро, качественно и в срок, за разумные деньги. Стоимость работ мы рассчитаем после изучения рабочего проекта. Цена будет зависеть от их объема и сложности.



Варианты вентиляции

Воздухообменные процессы в помещении проходят по принципу приточно-вытяжного движения аэрационных потоков. Вытяжная вентиляция в частном доме предназначена для удаления из дома отработанных газов, неприятных запахов и излишнего тепла. Приточная система отвечает за поступление свежего прохладного воздуха. Один режим компенсирует другой в части нормализации давления в помещении.

В зависимости от принципа действия различают три вида вентиляционных систем:

  1. Естественная;
  2. Принудительная;
  3. Комбинированная.

Каждая имеет различные конструктивные исполнения, области применения и свои специфические особенности.



Вентиляция естественного типа

Основывается на физическом принципе конвекционной тяги, при котором разность давления и температуры побуждает отработанный воздух выходить наружу естественным образом. На смену через трещины в окнах и щели в дверных проемах внутрь попадает обновленная воздушная смесь.

Канал вытяжной вентиляции рекомендуется выводить выше уровня конька крыши для предотвращения ветровых завихрений. Сила тяги зависит от высоты трубы, ее теплоизоляции и сечения канала. Приток свежего воздуха можно обеспечить приточными отдушинами или специальной фурнитурой для пластиковых окон.

Естественной вентиляцией традиционно оборудуют подвалы, фундаменты, местные септики и помещения, где используется газовое оборудование. Достоинства системы заключаются в простоте конструктивного исполнения и невысокой стоимости. Основной недостаток – неконтролируемость воздушных потоков, приводящая к плохому проветриванию в жаркое время года и большим потерям тепла зимой.

Канал вытяжной вентиляции рекомендуется выводить выше уровня конька крыши для предотвращения ветровых завихрений. Сила тяги зависит от высоты трубы, ее теплоизоляции и сечения канала. Приток свежего воздуха можно обеспечить приточными отдушинами или специальной фурнитурой для пластиковых окон.

Естественной вентиляцией традиционно оборудуют подвалы, фундаменты, местные септики и помещения, где используется газовое оборудование. Достоинства системы заключаются в простоте конструктивного исполнения и невысокой стоимости. Основной недостаток – неконтролируемость воздушных потоков, приводящая к плохому проветриванию в жаркое время года и большим потерям тепла зимой.



Принудительная вентиляция

Принудительный воздухообмен образуется направленными аэропотоками за счет работы механических устройств. Яркий пример – установка кухонных вытяжек и вентиляторов в санузлах. Простая система ограничивается установкой в вентиляционных каналах устройств, направляющих движение воздуха в нужную сторону.

Сложные комплексы необходимо продумывать на этапе проектирования и строительства частного дома. Прорабатывается обустройство вытяжных и приточных каналов, места установки нагнетательного оборудования, фильтров и контрольных датчиков. Автоматизация вентиляции строится на управлении работой механизмов по выбранному климатическому алгоритму, обеспечивающему комфортную обстановку в доме.

Главные достоинства – возможность регулирования домашней атмосферы и экономия коммунального бюджета за счет снижения тепловых потерь. Минусы – достаточно высокая первоначальная стоимость и техническая сложность системы.

Загрязнения с улицы не будут поступать в дом, а воздух будет дополнительно очищен от аллергенов и бактерий посредством специального фильтра. Ее применение более актуально, так установка вытяжной вентиляции в ванной, туалете и на кухне малоэффективна и приводит к распространению неприятного запаха по всему дому.

Искусственная система устранит влажность, нежелательные запахи, конденсат и грибок. Принудительная вентиляция работает автоматически и пользователю придется лишь выбрать подходящий режим работы. Легкость регулировки зависит от выбранного оборудования. Поддержания комфортной температуры в помещении будет обеспечиваться подогревом воздуха, если присутствует соответствующая опция.



Комбинированная система вентиляции

Комбинированная система вентиляции строится на грамотном сочетании естественных режимов воздухообмена с установкой измерительно-управляющей аппаратуры и вспомогательных механических устройств. Такой подход является самым оптимальным вариантом обустройства частного дома и по стоимости, и по своим функциональным характеристикам.

Профессиональные строители объясняют выгодны использования приточно-вытяжной вентиляции для частного дома.



Система вентиляции с рекуперацией

Серьезным усовершенствованием вентиляционной системы в частном доме является применение рекуперации – использовании тепла выводимого воздуха для обогрева приточного потока. Данный способ требует применения только принудительного типа вентиляции и особого расположения воздуховодов. Специальный теплообменник располагают в цокольном или чердачном помещении.

Вы можете снизить теплопотери, а значит, затраты на отопление, как минимум, в 4 раза при использовании современных роторных рекуператоров.

При сильных морозах поступающий переохлажденный воздух подогревается дополнительным калорифером, встроенным в рекуперативное оборудование. Первоначальные расходы с лихвой окупаются в первые годы эксплуатации частного дома.



Особенности выбора вентиляционной системы

Главные критерии для определения типа вентиляции – размеры дома, особенности его устройства с технологической точки зрения (будет ли подвал, котельная), и количество денег, которое хозяин может потратить на создание благоприятного микроклимата в доме.

Мировой опыт жилищного строительства определяет несколько важных условий, влияющих на компоновку и организацию вентиляции в частном доме:

  1. Климатическая и экологическая обстановка вокруг дома, определяющая характеристики наружного воздуха;
  2. Материал, из которых построен частный дом;
  3. Планировка и размеры внутренних помещений.

Самой простой системой для условий жизни без дополнительных затрат на свое функционирование является естественный режим вентиляции. Владельцам больших коттеджей со сложной планировкой нужно озаботиться установкой системы механического воздухообмена.

Комбинированный вариант должен разрабатываться профессионалами для учета всех технологических нюансов. Обычно принудительным способом оборудуют наиболее загрязненные помещения (кухня, санузел, котельная), а естественный тип применяют в остальных помещениях.



Поэтапная установка вентиляции в частном доме

Обустройство вентиляционной системы необходимо начинать на нулевой стадии строительства – при возведении подвала и фундамента. Предусматриваются специальные отдушины и вытяжные каналы для нормальной циркуляции воздуха, гарантирующей сохранность элементов здания.

  1. Рассчитываем рациональный объем воздухообмена (какое количество воздуха должно поступить для комфортного самочувствия всех жителей).
  2. Определяем сечение воздуховода, чтобы корректно выбрать подходящие каналы.
  3. Выбираем подходящий тип вентиляции, удовлетворяющий все потребности и доступный для исполнения.
  4. Составляем схему вентиляции, для разумного распределения места и эффективной работы. Учитываем при этом устройство энергоснабжения и теплоизоляции. Системы должны гармонично сосуществовать.
  5. Выбираем локацию для монтажа оборудования, намечаем определенные места для забора и вывода воздуха.
  6. На конечном этапе монтируются и утепляются внешние вытяжные каналы, проверяется функционирование системы и устраняются возможные недостатки.



Расчет вентиляции

Параметры воздуха в жилых домах регламентируются сводом правил по проектированию инженерно-технических систем и стандартом, регулирующем показатели микроклимата в помещениях. Определяющей характеристикой является величина воздухообмена, необходимая для обеспечения комфортной обстановки. Для разных комнат эта величина меняется: максимальная – для кухни и котельной (60-100 м³/ч), минимальная – для кладовых, коридоров и подсобных мест (0,2 м³/ч).

Руководящие документы определяют допустимые нормы температуры, влажности загрязненности и скорости движения воздуха для жилых помещений, принимаемые при проектировании системы вентиляции. Утверждены общие правила применения механического оборудования, расположение и геометрические параметры воздуховодов, а также расчеты основных микроклиматических показателей.

Разработчики рассчитывают систему вентиляции, исходя из регламентированных санитарными правилами норм воздухообмена, увеличенных на количество людей, проживающих в частном доме. В конечном итоге определяются размеры вытяжных каналов и количество приточных отдушин, необходимых для обеспечения комфортного микроклимата. Общая санитарная норма – на 1 м2 площади приходится 3 м3/час, так если общая площадь дома 100 м2, то его нужно обеспечить 300 м3 воздуха. Но если не все комнаты задействованы в течение дня, то следует уделять внимание производительности каждого помещения.

Расчет ведется для каждой комнаты на основании плана дома и функционального назначения помещений. Получают количественные показатели объема воздуха, достаточного для выполнения допустимых нормативов.

Более сложный расчет по кратностям воздуха выполняется квалифицированным специалистом. Его задача – узнать, сколько раз воздух полностью сменяется в течение часа.

Длину вентиляционных трубопроводов берут в зависимости от высоты здания, а сечение подбирают по специальным таблицам. Аналогичным образом рассчитывают параметры приточной вентиляции.

Площадь поеперечного сечения, F [m2] F=a*b

Толщина t, мм Большая сторона (b), мм Меньшая сторона (а), мм
100 150 200 250 300 400 500 600 800 1000 1200
0,55 150 0. 015 0.023
0,55 200 0.020 0.030 0.040
0,55 250 0.025 0.038 0.050 0.063
0,55/0,7 300 0.030 0.045 0.060 0.075 0.090
0,70 400 0. 040 0.060 0.080 0.100 0.120 0.160
0,70 500   0.075 0.100 0.125 0.150 0.200 0.250
0,70 600   0.090 0.120 0.150 0.180 0.240 0.300 0.360
0,70 800     0.160 0.200 0. 240 0.320 0.400 0.480 0.640
0,70/1,00 1000       0.250 0.300 0.400 0.500 0.600 0.800 1.000
1,00 1200         0.360 0.480 0.600 0.720 0.960 1.200 1.440
1,00 1400           0.560 0.700 0. 840 1.120 1.400 1.680
1,00 1600           0.640 0.800 0.960 1.280 1.600 1.920
1,00 1800             0.900 1.080 1.440 1.800 2.160
1,00 2000             1.000 1.200 1.600 2.000 2.400



Выполненные проекты по монтажу вентиляции в доме:



Получить консультацию специалистов можно по телефону 8 (812) 385-50-60,
и по электронной почте: [email protected] ru



Как сделать вентиляцию в частном доме — система вентиляции в частном доме

Автор: Голиков М.Ю., инженер по вентиляции и кондиционированию

Для комфортного проживания в коттедже необходимо создание оптимальных климатических условий. Вентиляция в частном доме – важнейшая система, от которой зависит не только комфорт, но и здоровье проживающих в нем людей за счет обеспечения соответствия воздуха в помещениях нормативным параметрам.

Из этой статьи Вы узнаете, как сделать вентиляцию в доме, какой ее вид выбрать, а также получите много другой полезной информации по данной тематике.

Зачем нужна вентиляция в доме

Вентилированием обеспечивается:

  • Здоровый микроклимат и комфортные условия для пребывания людей в обслуживаемых помещениях. Происходит удаление старого (отработанного) и подача свежего воздуха
  • Предотвращение появления грибка на строительных конструкциях коттеджа или их гниения ввиду высокой влажности в отдельных зонах

Без вентилирования помещений частного загородного дома воздух в них будет с недостатком кислорода и избытком углекислого газа. Также в воздухе будет высокое содержание вредных химических веществ, пыли, мелких частичек шерсти домашних животных. Систематическое вдыхание такого воздуха – может оказать негативное влияние на здоровье обитателей коттеджа.

Системы вентиляции, способы устройства

По способу устройства вентиляционные системы могут быть самыми разными.

По своей конструкции простейшая система вентиляции в частном доме представляет собой вертикальные и горизонтальные каналы (воздуховоды) по которым перемещаются воздушные массы. Чаще они располагаются скрыто внутри ограждающих конструкций, но могут крепиться к ним снаружи. По воздуховодам воздух поступает в помещения и выводится из них наружу. При этом воздухообмен происходит естественным образом.

Предыдущая схема может быть дополнена внешним вентиляционным блоком (вентмашиной). Вентиляционный блок укомплектовывается набором специального вентиляционного оборудования для механической подачи воздуха, его очистки, увлажнения, нагрева. После специальной подготовки воздух принудительно поступает в воздуховоды. Далее распределяется по обслуживаемым помещениям.

Подачу свежего воздуха можно организовать с помощью специального приточного блока, который устанавливается в комнате на проем в наружной стене. Удаление отработанного воздуха в этом случае происходит по каналу естественной вытяжки.

Так же к вентиляции относят кухонный вытяжной зонт и осевой вентилятор на вентиляционной решетке санузла.

В целом, вариативность и способы устройства вентиляционных систем очень разнообразны. Об этом мы подробней расскажем далее.

Виды систем вентиляции

В соответствии с нормативными определениями все вентиляционные подсистемы коттеджей делятся по категориям на:

  • Приточные и вытяжные в зависимости от направления движения воздухообмена
  • Принудительные (механические) и естественные по способу подачи и удаления воздуха
  • Местные и общеобменные в соответствии с организацией обслуживания отдельных зон и помещений

Подобная классификация позволяет, в зависимости от поставленных задач, более эффективно распределить подачу и удаление воздуха.

Приточные и вытяжные системы

Вентиляционные установки разделяются на вытяжную и приточную. Вытяжки служат для удаления загрязненного, чрезмерно нагретого или влажного воздуха из обслуживаемых помещений. При этом удаляемый воздух может полностью уходить в атмосферу или частично возвращаться для очистки, технической обработки и повторного использования. Рециркуляция вентиляции в частном доме позволяют экономить энергетические ресурсы, повысить эффективность и качество воздухообмена.

Приточные системы предназначены для подачи чистого воздуха, который предварительно может быть:

  • Очищен от пыли и других загрязнений
  • Нагрет до заданной температуры
  • Дополнительно увлажнен или осушен

Для эффективного охлаждения воздуха применяется кондиционирование, которое в большинстве установочных вариантов автономно. Расчет организации вентилирования помещений основан на составлении воздушного баланса, в котором приток и вытяжка должны иметь одинаковые объемы.

Принудительный и естественный воздухообмен

Удаление и подача воздуха в помещение может производиться с помощью вентиляторов или естественным путем, за счет способности нагретого воздуха подниматься вверх.

Принудительный воздухообмен обычно применяется на больших разветвленных схемах, обслуживающих сразу несколько комнат, или для организации усиленного вентилирования одной зоны. В отличие от них, естественные вытяжки делаются для каждой комнаты отдельно.

Общеобменная и местная вентиляция

Вентиляции в частном доме может одновременно обслуживать несколько помещений или обеспечить подачу-удаление воздуха только в определенных зонах. Местное вентилирование чаще всего выполняется:

  • На кухне, в виде вытяжки над плитой
  • В туалетной комнате для быстрого проветривания
  • В пристроенных гаражах для удаления выхлопных газов автомобиля

Общеобменные системы обеспечивают воздухообмен путем одновременной подачи чистого подготовленного воздуха и удаления загрязненного или отработанного. Они полностью обеспечивают воздушный баланс во всех помещениях загородного коттеджа.

Принудительная система вентиляции – принцип действия, виды, достоинства, недостатки

Принудительная вентиляция осуществляет движение воздуха за счет функционирования вентиляторов с электромеханическим приводом. При этом возможны три различных варианта организации воздухообмена:

  • Принудительное удаление воздуха при его естественном поступлении в результате создаваемого разряжения
  • Механическое нагнетание и естественной вытяжкой поз воздействием давления
  • Приточная и вытяжная системы имеют собственные вентиляторы для принудительной подачи и удаления воздуха

Последний вариант системы вентиляции в частном доме обеспечивает наиболее качественное регулирование и эффективный воздухообмен, но стоит дороже и потребляет больше энергии во время эксплуатации.

Общее описание

Забор свежего воздуха для вентилирования помещений производится с улицы, откуда он поступает в вентиляционный блок. Для обработки и подачи воздушной массы в состав такого рабочего блока могут входить:

  • Фильтр для очистки от пыли и мусора
  • Рекуператор для возврата части тепла
  • Вентилятор для обеспечения движения воздуха
  • Нагреватель, повышающий температуру до заданного параметра
  • Оросительный отсек для увлажнения
  • Воздушные клапана

На вытяжке достаточно установки одного вентилятора, без вспомогательного оборудования. Однако при наличии рекуператора удаляемый воздух проходит через него и поэтому он является общим элементом для притока и вытяжки.

Воздуховоды и воздухораспределительные устройства

Распределение воздушных потоков по помещениям происходит благодаря установке разветвленной сети воздуховодов. Количество воздуха регулируется за счет изменения сечений каналов и наличию воздухораспределительных решеток.

Конструктивно вентиляция частного дома может комплектоваться воздуховодами квадратного, круглого или прямоугольного сечения. Их изготавливают из:

  • Листовой оцинкованной стали
  • Полимерных пластиков
  • Стальной проволоки и полиэтиленовой пленки
  • Гофрированных алюминиевых сплавов
  • Нержавеющей стали
  • Кирпича, блоков, бетона и других материалов – при устройстве вентиляционных каналов внутри строительных конструкций или пристроенных к перегородкам и перекрытиям

Самый недорогой вариант воздуховодов – это использование растяжных элементов из спиральной проволоки, покрытой сверху полиэтиленовой пленкой. Но при использовании такого материала необходимо быть абсолютно уверенным, что смонтированная система вентиляции в доме не будет подвергнута механическим повреждениям.

Тоже недорогие, но более надежные и жесткие воздуховоды изготовлены из гофрированного алюминия.

Пластиковые и металлические конструкции прямоугольных сечений используют при необходимости экономии пространства в местах выполнения монтажа.

Наличие вентиляционных каналов в строительных конструкциях должно быть предусмотрено еще на стадии строительства коттеджа. Они позволяют значительно снизить затраты на приобретение материалов, но не предусматривают горизонтальной разводки. Поэтому оптимальным вариантом будет сделать совмещенную вентиляцию из горизонтальных конструкций и вертикальных каналов в стенах и перегородках.

Возможные решения вопроса экономии энергии

Самая распространенная модель рекуператора представляет собой теплообменник с оребренными трубками. Внутри проходит теплый удаляемый воздух, а между трубками нагревается подаваемый с улицы холодный воздушный поток. Такое устройство в холодное время позволяет экономить до 20% энергии, расходуемой на подогрев.

Хороший эффект экономии тепла можно получить, если сделать в частном доме грунтовый нагрев подвода воздуха. При его организации забор воздуха производится через трубы, находящиеся в земле на глубине 1,5-2,0 метра. Воздухозаборная решетка находится на поверхности в некотором удалении от коттеджа. Зимой холодный воздух нагревается теплом от грунта, а летом от него же охлаждается. В результате может быть достигнута экономия энергии, расходуемой на нагрев воздуха, в пределах 15-20%, а летом на работе кондиционера на 5-10%. Однако такая конструкция требует дополнительных расходов на монтаж и увеличения установочной мощности вентилятора.

Принудительные системы местного удаления и подачи воздуха

В местах интенсивного выделения вредных веществ, неприятных запахов, повышенной влажности или температуры устанавливают вытяжки или приточные устройства местного назначения. Такая принудительная местная вентиляция обеспечивает более активный воздухообмен в одной определенной зоне. В качестве примера можно назвать вытяжку над плитой, санузел или домашнюю мастерскую.

Это может быть навесной зонт с принудительным отводом воздуха в вертикальный канал или вентиляционная решетка со встроенным в нее осевым вентилятором. Рабочий объем воздуха, удаляемый такой конструкцией должен обязательно учитываться при устройстве организованного притока воздуха.

Сегодня изготовители вентиляционного оборудования производят местные приточные установки, которые монтируются на отверстие, сделанное в наружной стене. Внутри устройства установлен достаточно мощный осевой вентилятор, воздушный фильтр и электронагреватель. Автоматизированная система вентиляции в частном доме обеспечивает поддержание необходимой температуры и возможность работы по заданному временному графику. Главный недостаток заключается в небольшом шуме, который становится довольно отчетливым в ночное время.

Преимущества вентиляционных систем с принудительной циркуляцией

Применение вентиляционных установок с принудительной подачей и удалением воздуха обеспечивает правильное вентилирование. При этом соблюдается необходимый воздухообмен и комфортные условия для пребывания людей одновременно в нескольких помещениях. Также обеспечивается возможность производить регулирование количества подаваемого свежего воздуха, его температуру, влажность и скорость движения. У таких конструкций:

  • Бесшумный режим работы, при установке вентиляционного блока в подвальном или вспомогательном помещении
  • Отсутствие ограничений по объемам воздухообмена, что очень важно для больших комнат и залов
  • Качественная работа независимо от температуры наружного воздуха
  • Возможность автоматизации процесса вентилирования коттеджа

Скрытый монтаж воздуховодов не нарушает общего дизайна, а правильный подбор воздухораспределительных решеток и элементов позволяет добиться полного сочетания с интерьером.

Среди недостатков принудительных систем вентиляции главными являются:

  • Высокая стоимость оборудования, воздуховодов, материалов и монтажных работ
  • Затраты энергии на работу двигателей, нагрев воздуха, увлажнение
  • Наличие механизмов и узлов, имеющих предельный срок эксплуатации
  • Необходимость периодической проверки и обслуживания воздушных фильтров, подшипников, подвижных приводов, блока орошения, рекуператора, автоматики

Как видим, все основные недостатки принудительной вентиляции связаны с затратами энергии и вопросами текущей эксплуатации. Однако качество обеспечения воздухом находится на самом высоком уровне, и обеспечение комфортных условий будет гарантировано.

Естественная вентиляция – принцип действия, особенности

При нагреве плотность воздуха уменьшается, а значит, уменьшается его удельный вес, и нагретый газ начинает подниматься вверх. Этот физический принцип используется при естественном вентилировании помещений.

За первоначальное предположение для устройства естественного вентилирования принимается, что температура воздуха в помещении всегда, хоть немного, но выше, чем на улице. Однако в теплый период года это условие выполняется только рано утром и по ночам. Поэтому в качестве вентиляционного проветривания приходится открывать окна и форточки. Зато при морозах воздухообмен увеличивается настолько, что приходиться частично прикрывать вентиляционную решетку.

Принципиальная конструкция

Стандартным исполнением, которое предусматривает естественная вентиляция в частном доме, можно считать квадратный или прямоугольный вертикальный канал внутри строительной конструкции. Он начинается на нижнем этаже здания или в подвале и заканчивается выше уровня кровли. При наличии чердачного помещения в коттедже допускается разрыв вентиляционного канала с выходом вытяжки на чердак и устройством отдельного проветривания подкровельного пространства.

Соединение вытяжного канала с помещением осуществляется через вентиляционную решетку или зонт местной вытяжки. Поступление свежего воздуха осуществляется через специальные приточные щелевые отверстия или неплотности в окнах, дверях, стенах, перекрытиях.

Именно поэтому качественное выполнение строительных работ и установка современных герметичных окон и дверей делают неорганизованную работу естественной циркуляции воздуха весьма проблематичной. Требуется специальная организация приточного воздуха по отдельному каналу или через устроенные щели.

Плюсы и минусы

Главные достоинства, которыми обладает система естественной вентиляции:,

  • Минимальные затраты на устройство
  • Энергонезависимость при эксплуатации
  • Не требуется участия человека для ее работы

Главное при ее организации, чтобы каналы были построены во время возведения стен коттеджа.

К сожалению недостатков несколько больше, чем преимуществ. Среди основных следует назвать:

  • Низкая стабильность воздухообмена
  • Зависимость от температуры наружного воздуха и силы ветра
  • Большие отложения пыли и других загрязнений на шершавых стенках каналов
  • Необходимость строительства вентиляционных труб выше уровня кровли или кровельного конька
  • Наличие примыканий в местах прохода труб через кровлю и образование мест потенциальной течи
  • Невозможность увеличения количества удаляемого воздуха или полного прекращения вытяжки

Однако при принятии решений о том, как правильно сделать вентиляцию в частном доме очень часто предпочтение отдается естественному воздухообмену. Это основано на невысоких капитальных и эксплуатационных затратах. Пусть даже путем снижения уровня комфортности.

Смешанные системы вентиляции

Понятие смешанных систем подразумевает совместное использование естественной и принудительной вентиляции в частном доме. Однако выделение таких сочетаний в отдельную группу можно считать только условным. При работе вентилятора приточного вентиляционного контура в помещении создается определенное избыточное давление воздуха, и он просто выдавливается наружу по каналу естественной вытяжки.

Однако у такого совмещения есть очень важный плюс. После выключения вентилятора внутренний воздухообмен не прекращается полностью, а продолжает обеспечиваться за счет возобновившейся естественной тяги. Это позволяет экономить энергоресурсы на работе оборудования, включая приточную установку только периодически по заданному временному графику или вручную при необходимости.

Расчет вентиляции в доме

Перед тем, как правильно сделать вентиляцию в доме, необходимо выполнить расчетную часть работ, включающую нескольких этапов, в состав которых входят:

  • Определение необходимых объемов воздухообмена для каждого отдельного помещения и расчет воздушного баланса с учетом местных и естественных систем
  • Разработка общей принципиальной схемы разводки воздуховодов и мест установки воздухораспределительных и приемных устройств
  • Определение мест воздухозабора и установки вентиляционного блока
  • Техническое обоснование и подбор необходимого оборудования
  • Расчет сечений воздуховодов

Разработка проекта вентиляционной системы это сложная инженерная задача, для выполнения которой требует наличие специальных знаний. Поэтому его выполнение лучше поручить квалифицированным специалистам.

Объемы воздухообмена

Количество воздуха в принудительной вентиляции необходимого для подачи в помещение определяется на основании нормативных требований или особых условий, определяемых владельцем коттеджа.

Нормативный воздухообмен зависит от назначения помещений их площади, объема и установленного внутри оборудования.

Например,

  • В обычной жилой комнате считается достаточным 1-кратный воздухообмен, т.е. в течение часа весь воздух в помещении должен быть заменен свежим
  • Для кухни требуется 3-кратная замена воздуха, но не менее 60 м3/час
  • В туалетную комнату должно подаваться не менее 25 м3

Выбор необходимого оборудования

В число обязательных к установке элементов вентиляционного блока входит:

  • Вентилятор
  • Воздушный фильтр
  • Подогреватель (калорифер)

Дополнительные элементы:

  • Рекуператор
  • Оросительная камера
  • Автоматика

Производительность последнего определяется на основании расчетов воздухообмена. Необходимое развиваемое давление обозначается после окончания аэродинамического расчета с определением поперечных сечений воздуховодов.

Материал и конструкция фильтра должны сделать вашу вентиляцию более эффективной в вопросе очистки воздуха от пыли и других возможных загрязнений.

Для нагрева калорифера может использоваться горячий теплоноситель отопительной сети или электроэнергия. Электрическое оборудование отличается длительным сроком эксплуатации, меньшей инертностью при нагреве, но имеет более высокий уровень эксплуатационных расходов.

Необходимость установки рекуператора, оросительной камеры и блока автоматизации определяется решением хозяина коттеджа. Эти элементы позволяют улучшить качество вентилирования, снизить эксплуатационные расходы и повысить комфорт проживания в коттедже.

Расчет сечений воздуховодов

Определение размеров поперечных сечений каналов принудительной вентиляции в доме позволяет правильно распределить воздушные потоки в необходимых направлениях. В результате выполнения аэродинамического расчета в каждое помещение будет подаваться именно то количество воздуха, которое необходимо.

Если принять заведомо увеличенные размеры сечений воздуховодов принудительной вентиляции, то регулирование расходов придется производить с помощью воздухораспределительных решеток. Это может привести к увеличению скорости воздуха при его прохождении и появлению шума во время работы. Кроме того определение минимальных размеров в результате расчета снижает расходы на приобретение материалов.

Размер сечения воздухораспределительных устройств выбирается таким образом, чтобы движение воздуха в обслуживаемой зоне не превышало 1 м/сек. В противном случае будет создаваться ощущение постоянного сквозняка, что вызывает дискомфорт и вредно для здоровья.

Схемы вентиляции в доме

Проектная схема вентиляционной сети выполняется на поэтажных планах здания с приложением необходимых разрезов, на которых указано размещение вертикальных каналов и места подключения к ним.

На планах этажей должны наносятся точки размещения воздухораспределительных устройств, линии прокладки воздуховодов, местоположение вентиляционного блока и местных вытяжных устройств.

Каждый элемент схемы должен сопровождаться надписью с указанием марки оборудования, сечения каналов, высоты установки и расстояния до ограждающих конструкций. Правильно составленная схема обеспечит точность выполнения монтажа и эффективное функционирование при эксплуатации.

При монтаже воздушных каналов, подводящих и удаляющих воздух из помещений, предусматривают скрытую прокладку и могут быть смонтированы:

  • Внутри стен здания
  • В качестве приставных элементов перегородок
  • В пространстве подшивных или натяжных потолков
  • В виде потолочного плинтуса

Расположение воздухораспределительных решеток обычно предусматривается в конструкции подшивного потолка или в верхней части стены. Вентиляционный блок размещают в подвале, на чердаке или в специальном вспомогательном помещении.

Монтаж вентиляции в доме

Грамотно составленная проектная документация наглядно показывает, как оптимально сделать вентиляцию в коттедже. Правильно выполненный проект с указанием устанавливаемого оборудования, схемы прокладки воздуховодов и мест расположения воздухораспределителей, значительно облегчается процесс монтажа.

Современные материалы предусматривают достаточно простые способы установки, и основная техническая сложность заключается в обеспечении надежного закрепления элементов.

  • Гибкие алюминиевые и спиральные воздуховоды соединяются между собой с помощью специальных цилиндрических вставок и обжимных хомутов
  • Пластиковые элементы просто вставляются друг в друга, как части конструктора
  • Тяжелые детали из оцинкованной стали предусматривают фланцевые соединения на болтах

Вентиляция в доме не допускает наличие каких-либо щелей в соединениях. Поэтому монтаж должен быть выполнен качественно и обеспечить полную герметичность всех соединений.

В целом процесс монтажных работ следующий:

  • Установка вентиляционного блока. Место установки вентиляционной машины необходимо выбрать заблаговременно
  • Сборка и монтаж воздуховодов. При этом рекомендуется постепенное продвижение в сторону уменьшения их сечений
  • Установка воздухораспределительных устройств. Вентиляционные решетки и воздухораспределительные устройства устанавливаются в момент проведения работ по устройству подшивного потолка, гипсокартонных стен или перед выполнением отделочных работ

Советы и рекомендации

При определении мощности вентиляционного блока рекомендуется выбирать оборудование, имеющее 10-15% запаса. Это обеспечит возможность более длительной эксплуатации без проведения ремонтов и увеличит временные интервалы между техническим обслуживанием.

Совмещение работы принудительной вентиляции с естественными вытяжками делает ее более эффективной, надежной и допускает возможность периодического использования основного оборудования.

Несмотря на высокую стоимость рекуперативного оборудования его все же рекомендуется установить. За счет эффективной экономии тепла это устройство окупит себя уже за 1-2 года. В результате вы будете платить за расход энергоносителей на 15-20% меньше, а это не мало.

Если предполагается организация разветвленной вентиляционной сети с использованием сложного оборудования, то выполнение проекта и монтажных работ лучше не производить самостоятельно или с привлечением неквалифицированных частных Исполнителей.

Если Вам необходимо смонтировать правильно вентиляцию в частном доме, то следует обращаться к услугам квалифицированной компании.

Мы вместе с Вами составим Техническое задание, в котором в том числе будет обозначен уровень необходимого для Вас комфорта. Разработаем проект и выполним монтаж. Мы знаем, как правильно сделать вентиляцию в частном доме, чтобы она соответствовала Вашим ожиданиям!

Читайте другие статьи по данной тематике
Услуги по данной тематике

Монтаж систем вентиляции в частном доме

Заказать услуги по установке вентиляции в частном доме вы сможете, оставив заявку на этой странице нашего сайта.  Менеджеры «ЭКОЛАЙТ-Инноваций» оперативно её обработают и свяжутся с вами для уточнения подробностей. Вы также можете позвонить нам по телефону +7 (351) 200-43-42 или написать на электронную почту [email protected]

Мы работаем на всей территории Челябинской области, готовы выехать в любой населённый пункт. Постоянное наличие современных материалов и инструмента позволяет нам выполнять работы в короткие сроки.

Свяжитесь с нами прямо сейчас, чтобы обсудить монтаж вентиляции в вашем доме.

Зачем нужен профессиональный монтаж вентиляции в частном доме

Вентиляция в доме так же важна, как отопление и водоснабжение. В её отсутствие воздух в помещениях застаивается, что неблагоприятно сказывается на микроклимате, а следовательно, и здоровье людей. Эффективная система вентиляции обеспечивает:

  • нормальный воздухообмен;
  • желаемую температуру в помещениях;
  • приятное, едва ощутимое движение воздушного потока без сквозняков.

Создать всё это в вашем доме смогут только специалисты с достаточным опытом работы и знаниями. Инженеры и монтажники «ЭКОЛАЙТ-Инноваций» имеют профессиональное образование, долгие годы работают по своей специальности — выполняют проектирование и установку оборудования согласно актуальным стандартам и требованиям безопасности.

Обратитесь к нам через форму обратной связи на сайте, по телефону +7 (351) 200-43-42 или электронной почте [email protected], чтобы заказать проектирование и монтаж вентиляции у специалистов «ЭКОЛАЙТ-Инноваций».

Виды, преимущества и недостатки систем вентиляции частного дома

Типы вентиляции по назначению:

В компании «ЭКОЛАЙТ-Инновации» вы сможете заказать монтаж систем вентиляции под ключ от проектирования до установки и запуска, а также сервисное обслуживание и ремонт систем любых видов и сложности.

У нас в наличии имеется все необходимое оборудование для оперативного сооружения систем в жилых помещениях, кладовых, прачечных, душевых комнатах, на мансардах, в подвалах и т. д.

Естественная вентиляция в частном доме

К естественным видам вентиляции относят:

  • инфильтрацию — воздух поступает через негерметично закрывающиеся окна и двери;
  • проветривание — источниками притока свежего воздуха становятся открытые форточки, щели на приоткрытых оконных рамах, приоткрытые двери. Недостатком этого типа вентиляции являются большие теплопотери, поскольку для замены воздуха нужно довольно долго держать окна и двери приоткрытыми. Зимой вследствие разницы температур страдают откосы из-за появления конденсата на охлажденном оконном блоке;
  • поступление воздуха по особым клапанам в стенах и окнах. В частных домах владельцы обычно ставят пластиковые окна. Они герметичны — приток воздуха составляет максимум 0,1 кг/ч на 1 м2. Поскольку этого часто оказывается мало, то при заказе окон можно предусмотреть в конструкции стеклопакета специальный вентиляционный приточный клапан.

Чем плоха естественная вентиляция частного дома? Через полуоткрытые двери и окна в помещения проникает уличная пыль, аллергены цветущих растений, шум.

Принудительная вентиляция в частном доме

Принудительная вентиляция требует для работы специальное оборудование: фильтры, воздушные клапаны, шумоподавители, калориферы и вентиляторы. Система всасывает воздух снаружи и подаёт его в помещения по вентиляционной сети из воздуховодов, решеток, диффузора и анемостата.

Приточно-вытяжная вентиляция в частном доме

Приточно-вытяжная вентиляция состоит практически из тех же компонентов. Она принудительно подаёт воздух с улицы внутрь дома и выводит изнутри наружу, обеспечивая постоянную циркуляцию газового потока.

Лучшая система вентиляции частного дома — приточно-вытяжная. Она гарантирует нормальный воздухообмен и может использоваться:

  • в жилых помещениях;
  • в кухне, ванной и санузлах;
  • в подсобных помещениях.

Заказ монтажа вентиляции в частном доме

Компания «ЭКОЛАЙТ-Инновации» выполняет проектирование и монтаж вентиляции частного дома на выгодных условия. Мы закупаем оборудование у надежных поставщиков по доступной цене, и это снижает себестоимость работ и расходы клиента. Также у нас:

  • индивидуальный подход к заказчику;
  • лучшие решения на любой бюджет с профессиональным расчетом мощности системы и полным соответствием нормативным документам;
  • опытные специалисты с профильными знаниями;
  • помощь в выборе систем с учетом планировки дома;
  • минимальные сроки выполнения заказов;
  • гарантия на все оборудование и выполненные работы

Обратитесь к нам через форму обратной связи на сайте, по телефону +7 (351) 200-43-42 или электронной почте [email protected], и мы согласуем с вами все нюансы сотрудничества от проектирования до установки системы в вашем доме.

Монтаж вентиляции в загородном доме | Работы под ключ

Монтаж вентиляции в частном доме

Вентиляция жилого дома подразумевает не только вытяжку отработанного воздуха, но и обязательный приток свежего. Обеспечение оптимального воздухообмена гарантирует поддержание здорового микроклимата, предупреждает распространение плесени в зонах повышенной влажности, избавляет в считанные минуты от любых неприятных запахов.

В СК «Русские Поместья» вы можете заказать монтаж вентиляции дома «под ключ», услуга предполагает проектирование вентиляционных сетей с учетом индивидуальных потребностей заказчика, архитектурных особенностей дома или коттеджа и рамок финансового бюджета.

Приточная вентиляция

Нагнетание теплого чистого воздуха в жилые помещения, так называемую «чистую зону», осуществляется за счет приточных клапанов — труб с вмонтированным термостатом. При воздействии потока воздуха на термостат происходит закрытие либо открытие клапана. Чем выше температура воздуха, тем больше открыт клапан. Традиционно приточную вентиляционную трубу размещают непосредственно над радиатором отопления. Так чистый прогретый воздух попадает в дом.

Приточная установка вентиляции в частном доме включает вентилятор, фильтрующий элемент и электронагреватель. Сравнительно с работающими от тяги воздуха приточными клапанами, установка функционирует принудительно.

Вытяжная вентиляция

В самом простом варианте забор воздуха осуществляется посредством вытяжных вентиляторов — настенных либо канальных устройств с таймером, датчиком влажности и/или несколькими скоростями. Функционал вентилятора определяется назначением помещения.

Вытяжка отработанного воздуха может осуществляться через вентиляционные каналы:

  • только подсобных помещений — санузлов, ванных комнат, кухни;
  • всех без исключения помещений.

Воздухообмен происходит за счет безпорожной системы дверей либо переточных решеток. Объем подаваемого и удаляемого воздуха должен быть равным. Профессиональное проектирование и монтаж системы вентиляции в частном доме учитывает непостоянный режим работы вытяжки.

Приточно-вытяжная вентиляция с рекуперацией тепла

Приток свежего воздуха и удаление отработанного обеспечивается приточно—вытяжной установкой. Энергосберегающая технология, рекуперация, предполагает принцип повторного использования тепла забираемого воздуха для нагрева чистого приточного.

Принудительный воздухообмен осуществляется независимыми установками:

  • чистый воздух подается в жилые комнаты приточной установкой;
  • отработанный удаляется из подсобных помещений при помощи вытяжного оборудования;
  • распределение воздуха происходит посредством щелевых решеток.

Принудительные системы вентиляции загородных домов можно реализовать соответственно различным схемам. Наши специалисты разработают для вас оптимальное инженерное решение, осуществят монтаж и настройку вентиляционного оборудования, помогут избежать излишних финансовых расходов.

Обращайтесь! Мы поможем создать в вашем доме здоровый микроклимат!

Эффективная вентиляция и нагретый воздух Принципиальная схема приточной вентиляции с рекуператором

Рециркуляция воздуха в системах вентиляции — это смешение определенного количества отработанного (вытяжного) воздуха с приточным потоком. Таким образом снижаются затраты энергии на обогрев свежего воздуха в зимний период.

Схема приточно-вытяжной вентиляции с рекуперацией и рециркуляцией,
где L — расход воздуха, T — температура.


Рекуперация тепла в вентиляции — это способ передачи тепловой энергии от потока вытяжного воздуха к потоку приточного воздуха.Рекуперация используется при наличии разницы температур между удаляемым и приточным воздухом для повышения температуры свежего воздуха. Этот процесс не означает смешения воздушных потоков, процесс теплопередачи происходит через любой материал.


Температура и движение воздуха в рекуператоре

Устройства, осуществляющие рекуперацию тепла, называются рекуператорами тепла. Их два вида:

Рекуперация теплообменников — Передают тепловой поток через стену.Чаще всего встречаются в установках приточно-вытяжных систем вентиляции.

В первом цикле они нагреваются от выходящего воздуха, а во втором охлаждаются, отдавая тепло источнику питания.

Система приточно-вытяжной вентиляции с рекуперацией — наиболее распространенный способ использования рекуперации тепла. Основным элементом этой системы является приточно-вытяжная установка, в которую входит рекуперация. Устройство приточного агрегата с рекуператором позволяет передавать нагретому воздуху до 80-90% тепла, что значительно снижает мощность носителя, в котором нагретый происходит приточный воздух, в случае нехватки теплового потока от рекуператора.

Особенности применения рециркуляции и рекуперации

Основным отличием рециркуляции от рециркуляции является отсутствие смешивания воздуха из помещения во внешний. Рекуперация тепла применима в большинстве случаев, при этом утилизация имеет ряд ограничений, которые прописаны в нормативных документах.

Снип 41-01-2003 не допускает повторную подачу воздуха (рециркуляцию) в следующих ситуациях:

  • Помещения, расход воздуха в которых определяется при расчете выделяемых вредных веществ;
  • В помещениях, в которых присутствуют болезнетворные бактерии и грибки в повышенных концентрациях;
  • В помещениях с наличием вредных веществ, пораженных контактом с поверхностями нагрева;
  • В номере категории B и A;
  • В помещениях, в которых работают с вредными или горючими газами, парами;
  • В помещениях категории В1-В2, в которых может быть выделено горение пыли и аэрозолей;
  • Из систем с наличием в них локальных углеводородов и взрывоопасных смесей с воздухом;
  • От тамбурных шлюзов.

Рециклинг:
Рециклинг в приточно-вытяжных установках активно используется чаще всего с высокой производительностью системы, когда воздухообмен может составлять от 1000-1500 м 3 / ч до 10 000-15000 м 3 / ч. Удаляемый воздух несет большой запас тепловой энергии, смешивая ее с внешним потоком, позволяет повысить температуру приточного воздуха, тем самым уменьшив требуемую мощность нагревательного элемента. Но в таких случаях воздух должен пройти через систему фильтрации воздуха, прежде чем снова наполнять помещение.

Вентиляция с рециркуляцией позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% удаляемого воздуха снова попадает в систему вентиляции.

Рекуперация:
Воздухоотводящие установки С рекуперацией можно установить практически любой воздушный поток (от 200 м 3 / ч до нескольких тысяч м 3 / ч), как малый, так и большой. Рекуперация также позволяет передавать тепло от отработанного воздуха в приточную, тем самым снижая потребность в энергии на нагревательный элемент.

Сравнительно небольшие установки используются в системах вентиляции квартир, коттеджей. На практике приточно-вытяжные установки монтируют под потолком (например, между перекрытием и навесным потолком). Это решение требует выполнения некоторых специфических требований, а именно: небольшие габаритные размеры, низкий уровень шума, простота обслуживания.

Приточно-вытяжная установка с рекуперацией требует технического обслуживания, которое обязывает проводить в перекрытии люка для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Основные элементы приточно-вытяжной установки

Приточно-вытяжная установка с рекуперацией или рециклингом, имеющая в своем арсенале и первый, и второй процесс, всегда представляет собой сложный организм, требующий высокоорганизованного управления. За своей защитной коробкой приточно-вытяжная установка скрывает такие основные компоненты, как:

  • Два вентилятора Различные типы, которые определяют производительность затрат на потребление.
  • Рекуперация теплообменника — Нагревает воздух дифферента за счет передачи тепла от удаляемого воздуха.
  • Электронагреватель — Нагревает воздух дифферента до нужных параметров в случае отсутствия теплового потока от отработанного воздуха.
  • Воздушный фильтр — С его помощью контролируется и очистка наружного воздуха, и обработка выхлопных газов в рекуперацию для защиты теплообменника.
  • Клапан воздушный С электроприводом — может устанавливаться перед выходными воздуховодами для дополнительного контроля расхода воздуха и перекрытия каналов при выключении оборудования.
  • Байпас «Благодаря которому поток воздуха может быть направлен рекуператором в теплый период года, тем самым не нагревая приточный воздух, а направляя его прямо в помещение.
  • Камера рециркуляции — обеспечивает нагрев воздуха, удаляемого в обрезку, тем самым обеспечивая рециркуляцию воздушного потока.

Помимо основных узлов приточно-вытяжной установки, в нее также входит большое количество второстепенных узлов, таких как датчики, система автоматики управления и защиты и т. Д.

Опора датчика температуры воздуха

Теплообменник

Датчик температуры отработанного воздуха

Электрический воздушный клапан

Датчик температуры наружного воздуха

Байпас

Датчик температуры удаленного воздуха

Перепускной клапан

Воздушный отопитель

Фильтр по притоку

Термостат перегрева

Фильтр на вытяжке

Аварийный термостат

Датчик фильтра приточного воздуха

Датчик расхода приточного вентилятора

Экспресс датчик воздушного фильтра

Термостат защиты от замерзания

Клапан вытяжного воздуха

Привод водяного клапана

Клапан приточного воздуха

Водяной клапан

Патч вентилятор

Вытяжной вентилятор

Схема управления

Все компоненты приточно-вытяжных элементов установки должны быть надлежащим образом интегрированы в систему установки и выполнять свои функции в должном объеме.Задачу управления работой всех компонентов решает автоматизированная система технологического управления. Настройки входят в настройку, анализируя их данные, система управления корректирует работу нужных пунктов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные задачи взаимодействия всех элементов установки.


Панель управления вентиляцией

Несмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку панель управления с момента установки в таком виде, чтобы с первого прикосновения она была понятной и приятной. использовать установку на протяжении всего ее обслуживания.

Пример. Расчет эффективности рекуперации тепла:
Расчет эффективности применения рекуперативного теплообменника по сравнению с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м 3 / ч. Расчеты будут проводиться на отопительный период в Москве. Из СНиПА 23-01-99 «Строительные климатологи и геофизики» известно, что продолжительность периода со среднесуточной температурой воздуха ниже + 8 ° C составляет 214 дней, средняя температура периода со среднесуточной температурой ниже. чем + 8 ° C равно -3.1 ° С.

Рассчитайте необходимую среднюю тепловую мощность:
Для того, чтобы нагреть уличный воздух до комфортной температуры 20 ° C, потребуется:

N = g * c p * ρ ( в га) * (t vn -t cp) = 500/3600 * 1,005 * 1,247 * = 4021 кВт

Это количество тепла в единицу времени может быть передано приточному воздуху несколькими способами:

  1. Воздухонагреватель с электронагревателем;
  2. Обогрев всасываемого теплоносителя, отводимого через рекуператор, с дополнительным нагревателем электронагревателем;
  3. Нагрев наружного воздуха в водяных теплообменниках и др.

Расчет 1: Измените тепло на приточный воздух с помощью электрического нагревателя. Стоимость электроэнергии в Москве S = 5,2 руб. / (КВт * ч). Вентиляция работает круглосуточно, за 214 дней отопительного периода сумма средств в этом случае будет равна:
С. 1 = S * 24 * n * n = 5,2 * 24 * 4021 * 214 = 107 389,6 руб / (от.период)

Расчет 2: Современные рекуператоры осуществляют теплопередачу с высокой эффективностью.Пусть рекуператор нагревает воздух на 60% необходимого тепла за единицу времени. Тогда следует ожидать, что ТЭН израсходует следующее количество мощности:
Н (эл. Нагр) = Q — Q ре = 4021 — 0,6 * 4021 = 1,61 кВт

При условии, что вентиляция будет работать весь период отопительного периода, получаем количество электроэнергии:
С 2 = S * 24 * N (эл. Нагр) * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб / (Отоп.период)

Расчет 3: Водонагреватель используется для нагрева наружного воздуха. Ориентировочная стоимость тепла от технической горячей воды за 1 Гкал в Москве:
S GV = 1500 руб. / Гкал. Ккал = 4 184 кДж

Для обогрева нам потребуется следующее количество тепла:
Q (ГВ) = N * 214 * 24 * 3600 / (4,184 * 106) = 4021 * 214 * 24 * 3600 / (4,184 * 106 ) = 17,75 Гкал

При работе вентиляционно-теплообменных аппаратов на протяжении холодного периода года количество средств на утепление технической воды:
С 3 = S (Г.В.) * Q (Г.В.) = 1500 * 17,75 = 26 625 руб / (от.период)

Результаты расчетов стоимости отопительного воздуха для отопления
Период года:

Из приведенных выше расчетов видно, что наиболее экономичным вариантом является использование контура горячей технической воды. Кроме того, при использовании рекуперативного теплообменника в приточно-вытяжной системе вентиляции значительно сокращаются затраты на нагрев приточного воздуха по сравнению с использованием электрического нагревателя.

В заключение я хотел бы отметить, что использование систем рекуперации или рециркуляции в системах вентиляции позволяет использовать энергию, которая удаляется, что снижает затраты энергии на нагрев приточного воздуха, следовательно, денежные затраты на эксплуатацию система вентиляции уменьшена. Использование отводимого тепла воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в которой любой доступный вид энергии наиболее и полезен.

Рекуператор (лат.Прием назад, возврат) — специальное приточно-вытяжное устройство, удаляющее отработанный воздух и подающее свежий воздух с улицы. Один из ключевых конструктивных элементов — теплообменник. Его функциональное назначение — отбор тепла, а в некоторых системах и влаги, в удаляемом воздухе и его передача входящему свежему воздуху. Все рекуператоры отличаются низким энергопотреблением.

Из какого материала изготавливают теплообменники в рекуператорах?

Материал теплообменника — один из важных факторов, который необходимо учитывать при выборе вентсистемы.Он учитывает индивидуальные особенности системы работы системы, чтобы узел прослужил как можно дольше. На данный момент при изготовлении теплообменника используются: алюминий, медь, керамика, пластик, нержавеющая сталь и бумага.

Каковы преимущества восстановления дома?

Преимуществ вентиляции с рекуперацией много, среди наиболее значимых стоит отметить возможность обеспечить как приток, так и вытяжку, а также экономию затрат на обогрев / охлаждение помещения до 50%, нормализацию влажности и снижение уровня влажности. вредные вещества в воздухе помещения.Устройство способно обеспечить благоприятный микроклимат вне зависимости от времени года и погоды на улице.

Какое количество тепла сохраняет рекуперацию?

Любое устройство обеспечивает уровень восстановления 70-90%. Показатель зависит от внешних условий и режима работы. При организации всей вентиляции помещения на рекуператорах можно добиться экономии затрат / затрат на охлаждение до 60%

Например, для климатической зоны Сибири использование рекуперации позволяет сэкономить на электроэнергии (при использовании навеса) до 50-55%.

Есть ли риск возникновения сквозняков при работе рекавери?

Производительность рекуперированных не позволяет оформить тягу в прямом смысле этого слова, однако при выборе места установки лучше минимизировать ощущение дискомфорта в возможные морозные дни в будущем и не размещать инструменты прямо над рабочими и кроватями.

Можно ли установить рекуператор в городской квартире?

Можно, но с некоторыми оговорками.Рекуператоры не рекомендуется устанавливать в закрытых помещениях с исправно работающим вялым наружным воздухом. Но если оконные проемы закрываются стеклопакетами, и общая вытяжная система работает плохо. Это приточно-вытяжная система с рекуперацией, которая является эффективным средством борьбы с навозом, повышенной влажностью, плесенью и неприятными запахами.

Насколько шумно работают бытовые реабилитологи?

Каждая конкретная установка имеет свой индикатор — зависит от мощности и режима работы. Но в целом уровень шума на первой скорости настолько незначителен, что большинство людей его не замечает.А на последних скоростях шумит любое устройство.

Правда ли, что рекуператоры эффективно решают проблему влажности в помещениях?

Если чрезмерная влажность в помещениях появляется из-за малоэффективной вентиляции или ее полного отсутствия, то установка любого рекуператора кардинально изменит ситуацию в лучшую сторону. Оборудование обеспечит нормальный воздухообмен в помещении, что означает естественный отвод влаги.

Каков уровень энергопотребления бытовых рекуператоров?

Любая система вентиляции с рекуперацией относится к экономичному климатическому оборудованию.Потребляет от 2 до 45 Вт / ч электроэнергии. Что в денежном эквиваленте примерно от 100 до 1500 рублей в год.

Какой должна быть толщина стены для установки настенного рекуператора?

Если толщина стеновой конструкции 250 мм и более, то с установкой бытовой системы вентиляции с рекуперацией проблем не возникнет — все выполняется по стандартному алгоритму. Если этот параметр ниже указанного показателя, индивидуальные решения применяют специалисты.Например, у Vakio есть модель для тонких стен Vakio Lumi и Marley Menv 180 Special Wall Extension Blend. Также существуют системы, не требующие большой толщины стенок, такие как Mitsubishi Lossnay VL-100.

Какое количество вентустановок оптимально для одной квартиры?

Нормальным воздухообменом считается, когда за один час воздух в помещении полностью обновляется. При средней линии комнаты в 18 метров и высоте потолка 2,5 м получается, что за час нужно подать и убрать около 45 кубометров.С такой задачей справится практически любое домашнее восстановление. Однако есть другой способ рассчитать необходимый объем воздуха — по количеству людей в комнате. В этом случае по закону Москвы необходимо сдавать и вывозить 60 кубометров в час на человека. В этом случае бытовые рекуператоры устанавливаются попарно и этот способ считается наиболее оптимальным.

Существуют ли такие типы построек, в которых невозможно использовать бытовую технику?

Прямых запретов на установку бытовых реставраторов нет, однако в зданиях, памятниках архитектуры, охраняемых государством, нельзя делать отверстия в стене, во всех остальных постройках организация отверстия диаметром до до 200 мм не запрещено.Ограничением также могут служить высокие этажи с сильным ветром и помещения с очень сильной общей вытяжкой, здесь установка рекуператоров не рекомендуется.

Есть ли установка систем вентиляции в уже эксплуатируемых зданиях, где живут люди?

Где конденсат?

Высокая степень рекуперации тепла создает условия для появления конденсата — это естественный процесс. В установках с рекуперацией тепла благодаря части этой влаги происходит поступающий воздушный поток, то есть в помещении создаются комфортные климатические условия.А сверху специальная крышка раскладывается таким образом, чтобы не оседать на фасаде. В любую погоду на улице система переключения передач предотвращает появление точки росы. И тогда оборудование не зависает. Также стоит отметить, что количество выделяемого конденсата совсем невелико.

В чем особенность работы вентиляции летом?

Отличий в работе оборудования зимой и летом нет. Всегда соблюдается главный принцип — тепло остается в той среде, где изначально находится.Таким образом, температурный режим в любое время года не меняется при включении рекуперации тепла. А если требуется воздушное охлаждение, функция отключается — с помощью контроллеров отображается режим «Вентиляция».

Есть ли какая-то особая вентиляция санузла на базе бытовых рекуператоров?

Актуальность наличия установки в ванной переоценить невозможно — из помещения удаляется излишняя влага, а температурный режим остается комфортным.В ванных комнатах рекомендуется устанавливать рекуператоры с датчиком влажности, поэтому вентиляция будет работать автоматически и только тогда, когда это необходимо.

Могут ли размножаться микробы в бытовых рекуператорах?

Прежде всего отметим, что проблема микробов связана с силами, в которых влага накапливается длительное время. А так как теплообменник устройства полностью высушен в любых условиях, то никакие микроорганизмы в нем размножаться не могут. Для полной уверенности рекомендуем 2 раза в год проводить профилактическую очистку теплообменника — промыть просто под проточной водой или в посудомоечной машине.Также элемент можно очищать паром.

Какая частота чистки вентиляционных устройств?

Однозначного ответа нет. Учитывается ряд факторов — интенсивность эксплуатации помещения, его назначение, климатическая зона. Рекомендуем визуально контролировать степень загрязнения фильтров и теплообменников и по мере необходимости очищать.

Будет ли дыра в стене под рекуператором, источником проникновения холода в комнату?

Пока система работает в режиме восстановления, риск «мостика холода» равен нулю.При выключении системы в теплообменнике тепло закрывает отверстие и не уходит. Правда, важно правильное расположение теплообменника — он должен быть достаточно далеко выступающим наружу, а со стороны помещения должен быть запорный воздушный клапан.

К кому обратиться по поводу выбора места расположения магазинов жилетов?

Подбор оптимального размещения вентиляционных установок с рекуперацией — услуга бесплатна для клиентов нашей компании.Мы готовы предоставить в удобное для Вас время выезд с объекта.

Можно ли самостоятельно установить бытовой рекавери?

Теоретически дома из сип-панелей, деревянных и каркасных домов рекуператор можно установить самостоятельно, однако прибор лишается гарантии на установку, а зачастую и гарантии на сам прибор. В каменных домах самостоятельно установить рекуператор не представляется возможным, так как для этого требуется дорогостоящее профессиональное оборудование, не используемое в быту, а также специалист по алмазному бурению.

Цена: 25500 руб.

Установки с рекуперацией и пластинчатым теплообменником Mitsubishi Lossney предназначены для воздухообмена и поддержания относительной влажности в не больших помещениях различного назначения. Сделано в Японии. .

Расход воздуха — от 55 до 100 м3 / час.

Цена: 62 600 руб.

Приточно-вытяжные установки с рекуперацией тепла, Daikin ( ВАМ-150Ф, ВАМ-250Ф, ВАМ-350ФБ, ВАМ-500ФБ, ВАМ-650ФБ, ВАМ-800ФБ, ВАМ-1000ФБ, ВАМ-1500ФБ, ВАМ-2000ФБ ), предназначенные для воздухообмена, энергосбережения и поддержания относительной влажности в помещениях различного назначения.Они подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Основная отличительная черта установок Daikin — это высокий КПД и низкое энергопотребление. Эти вентиляционные установки могут работать как автономно, так и в составе систем кондиционирования VRV, а также вместе с увлажнителями воздуха.


Расход воздуха — от 150 до 2000 м3 / час.

Цена: 51 500 руб.

Приточно-вытяжные установки с пластинчатым рекуператором , MITSUBISHI LOSSNEY ( LGH-15RX5ELGH-5E, LGH-25RX5ELGH-5E, LGH-35RX5ELGH-5E, LGH-50RX5ELGH-5X, LGH-50RX5ELGH-5E, LGG-65 -5E, LGH-100RX5ELGH-5E ), предназначенные для воздухообмена, энергосбережения и поддержания относительной влажности в помещениях различного назначения.Они отлично подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Главная отличительная черта установок Lossney — высокий КПД и низкое энергопотребление. Сделано в Японии. .


Расход воздуха — от 100 до 1000 м3 / час.

Цена: 29500 руб.

Установки серии

поймал Рекуперативная вентиляция, Electrolux ( EPVS-200, EPVS-300, EPVS-450, EPVS-650, EPVS-1100, EPVS-1300 ), предназначенная для воздухообмена, энергосбережения и поддержания относительной влажности в помещении. помещения различного назначения.Они отлично подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Главная отличительная черта установок ELECTROLUX STAR — высокий КПД до 90% и низкое энергопотребление.


Расход воздуха — от 200 до 1300 м3 / час.

Цена: 131 000 руб.

Серия поставщиков вытяжной вентиляции с пластинчатым рекуператором , ТУРКОВ ЗЕНИТ ( 200 Heco, 350 Heco, 450 Heco, 550 Heco ), предназначена для вентиляции, энергосбережения и поддержания относительной влажности в различных местах.Они отлично подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Установки непрерывного действия с рекуперацией тепла ТУРКОВ имеют возможность подключения электронагревателя 1,5 кВт, что позволяет регулировать температуру поступающего в помещение воздуха.
Управление ПО Wi-Fi и Modbas. с системой умного дома.


Расход воздуха — от 200 до 550 м 3 / час.

Цена: 29400 руб.

Серия установок вытяжной вентиляции с пластинчатым рекуператором , Dantex DV ( DV-200HRE, DV-250HRE, DV-350HRE, DV-400HRE, DV-500E, DV-600HRE, DV-800HRE, DV-1000HRE, DV-1200HRE ), предназначенный для вентиляции, энергосбережения и поддержания относительной влажности в различных местах.Они отлично подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Установки непрерывного вытяжки с рекуперацией тепла DANTEX должны регулировать температуру поступающего в помещение воздуха и низкое энергопотребление.


Расход воздуха — от 150 до 1200 м3 / час.

Цена: 36500 руб.

Серия приточно-вытяжных установок с рекуперацией тепла Royal Clima ( RCS 350, RCS 500, RCS 650, RCS 950, RCS 1350, RCS 1500 ), предназначенных для воздухообмена, энергосбережения и поддержания относительной влажности в помещениях различной целей.Высокая эффективность и низкое энергопотребление.


Расход воздуха — от 330 до 1500 м3 / час.

Цена: 87 900 руб.

С роторным рекуператором тепла UNI ( Норвегия ) Предназначен для вентиляции и энергосбережения в помещениях загородных домов, коттеджей, квартир. Главной отличительной особенностью установок является встроенный электрокалорифер , позволяющий регулировать температуру на выходе из помещения, низкое энергопотребление и большой диапазон рабочих температур. Импульсный выхлоп Установки Uni можно подключить к системе «Умный дом» по протоколу Modbus.


Расход воздуха — до 720 м3 / час.

Вопросов, рассмотренных в материале:

  • Что такое вентиляция с рекуперацией тепла
  • Схема восстановительной вентиляции
  • Какие преимущества имеет система восстановительной вентиляции
  • Типы рекуператоров вентиляции
  • Как выбрать приточные вентиляционные установки с рекуперацией тепла
  • Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Каждый, конечно, по-своему представляет, насколько комфортно должно быть обустроено жилье.Для одних первостепенное значение будет иметь внешний вид, интерьер помещения, для других будут учтены важнейшие удобства. Но что бы мы предпочли, в любом случае большинство согласится, что для того, чтобы жилье было комфортным, необходимо, чтобы в нем была оптимальная температура — в холодное время года теплая, а в жаркую — прохладная.

Конечно, как бы мы ни создавали такие условия, они всегда связаны с определенными затратами. Мы можем использовать такие устройства, как кондиционеры, вентиляторы, обогреватели.Кто-то предпочел сделать ремонт таким образом, чтобы заделать места герметиком. И такой ход действительно позволит сохранить внутреннюю температуру, но нельзя забывать, что в таких случаях не удастся избежать одной серьезной неприятности — корпус перестанет рисковать, так что ни о каком комфорте речи не будет. . Единственный выход — сделать вентиляцию для обеспечения движения воздуха. Кого-то может беспокоить, не будет ли в связи с этим дополнительных затрат на электроэнергию. Но они даже уменьшатся, если вы выберете вентиляцию с рекуперацией тепла для частного дома, квартиры или промышленного объекта.Что это такое, как это работает? Об этом и многом другом расскажет данная статья.

Что такое вентиляция с рекуперацией тепла

Вентиляция дома с рекуперацией тепла — одна из систем принудительной вентиляции. Обычно в нем предусмотрено воздушное отопление. Частично эту функцию выполняет рекуператор — устройство, предназначенное для нагрева воздуха, хотя основной нагрев обеспечивается не им, а за счет воздухонагревателя.

Конечно, о приточно-вытяжной вентиляции с рекуперацией тепла вы никогда не слышали, но это не значит, что это новое изобретение.Скорее всего, введено в заблуждение латинское слово «восстановление», которое можно перевести на русский язык как «возврат потраченного». В этом раскрывается вся суть: теплообменник — это особый теплообменник, то есть устройство, довольно распространенное в системах вентиляции, хотя в России он применяется пока не так часто, как за рубежом. Как происходит рекуперация вентиляции частного дома или квартиры? Давайте рассмотрим это подробнее.

Рекуперация тепла — это возврат тепла, покидающего помещение.Суть в том, что бывают входящие и наружные потоки воздуха. В то же время воздух, выходящий из комнаты, нагревается за счет теплообмена. Это происходит в холодное время года, а в жаркие дни, например летом, уходящий воздух наоборот охлаждает входящие потоки. Но в таких ситуациях правильнее говорить о восстановление холода .

Очевидно, что такая процедура необходима для того, чтобы пользователь экономил имеющиеся средства, потому что, когда вентиляция не оборудована рекуперацией, много тепла уходит на улицу, а не повторно используется в помещении.Соответственно, увеличиваются счета за отопление, потому что, по сути, мы освещаем улицу, расходуя непомерное количество тепла впустую. Именно для того, чтобы не было таких отходов и огромных счетов, и стоит подумать об установке вентиляции с рекуперацией тепла. Ведь так вы вернете воздух, который нагрелся, не дадите теплу покидать комнату, сэкономите деньги.

Неудивительно, что вентиляция с рекуперацией становится все более популярной и классические форточки ничем не могут противостоять такой конструкции.Это логично, ведь приточная вентиляция с рекуперацией не намного дороже обычной, а ее обслуживание совершенно элементарно. В связи с этим многие предпочитают забыть о климатическом оборудовании, которое когда-то позиционировалось как наиболее эффективное в сочетании с системами вентиляции. Рекуперация намного выгоднее и с точки зрения рационального использования электроэнергии, и с точки зрения экономии затрат на отопление. Его невысокая стоимость сравнивается со стоимостью освещения энергосберегающими лампочками.

Чем еще привлекает потребителей система приточно-вытяжной вентиляции с рекуперацией воздуха?

Во первых Такие устройства имеют небольшие габариты.

Во вторых Они не портят интерьер.

Третье У них низкий уровень шума.

Четвертый При минимальных затратах мы получаем максимальную эффективность работы.

Востребованы и государственные учреждения, среди которых можно выделить следующие:

  • Кинотеатры и театры.
  • Столовые приборы, кафе, закусочные.
  • Библиотеки.
  • Гостиницы и гостиницы.
  • Станция.
  • Офисы и коммерческие помещения.

Проект системы вентиляции с восстановлением частного дома, многоэтажки и др. Разнообразие подобных устройств позволяет подобрать их для любого случая. Различная мощность таких конструкций дает возможность найти вариант даже для построек, в которых есть жилой подвал.

Важно понимать, что приточная вентиляция с рекуперацией тепла для квартиры или дома — это принудительная система. Его отличает наличие вентиляторов, которые обеспечивают движение воздушного потока в любое удобное время и не зависят от внешних факторов, например, тяги, возникающей из-за разницы температур.

Схема восстановительной вентиляции


Какие преимущества имеет система вытяжной вентиляции

Как мы неоднократно отмечали, основным преимуществом такой системы является возможность управления взаимодействием притока и отвода воздуха. За счет этого мы значительно снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

А теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

КПД . Естественное удаление воздуха не всегда является удобным решением, потому что мы зависим от обстоятельств, условий окружающей среды, разницы температур. В связи с этим намного проще использовать вентиляционную систему с рекуперацией, способную принудительно прогонять воздух. Простой пример принудительной вентиляции — кухонная вытяжка. Более сложные устройства способны на все остальное, избавиться от лишней влаги. Но это простое вытяжное оборудование. В нашем случае есть приточно-вытяжные системы, которые могут организовать движение воздушного потока сразу в обе стороны, перемешать их и сформировать необходимые температуры для комфортного пребывания человека в помещении, то есть осуществить рекуперацию воздуха.

Рентабельность. Следует отметить, что системы рекуперации способны окупить свою стоимость за счет экономии на отоплении и электроэнергии. Существенно сокращаются расходы, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Спросите у знакомых, сколько отапливает дачный дом, если у вас его нет. Цифры будут впечатляющими. Представьте, сколько средств может сэкономить вентиляция при восстановлении. В случае износа недорогих вещей, вы можете заменить их без негативных последствий.В теплое время года можно сэкономить на климатической технике, в части снижения выбросов в атмосферу вредных веществ. Да, даже с точки зрения экологии, у вас будет значительно меньше ущерба природе, потому что на все время уменьшите нагрузку на сеть. И пусть вам не кажется, что один человек маловат. Во-первых, это довольно серьезные энергетические объемы. Во-вторых, людей, переходящих на ИВЛ с выздоровлением, все больше и больше.

Практичность . Системы восстановительной вентиляции обычно имеют небольшие размеры, а потому удобны при установке.Такую технику можно расположить и в ванной, и в шкафу, и встроить в потолок. Моделей сегодня огромный набор, на любой вкус. Так что об интерьере можно не беспокоиться.

Типы рекуператоров вентиляции

Рекуператор — это теплообменник, хоть и особенный. Он подключен к вентиляционным каналам, которые производят вытяжной и воздушный поток. Загрязненный воздух из помещения отдает тепло поступающим потокам, то есть проводится процедура рекуперации.

Пластинчатые рекиператоры Отличаются от обычных тем, что препятствуют смешиванию воздуха. В них рекавери несколько другой. Ряд пластин находится близко друг к другу, за счет чего воздух не может соприкасаться, передавать тепло. Материалом таких вентиляционных систем, как правило, является алюминиевая фольга, известная своей теплопроводностью. Есть изделия из пластика. Они дороже, но эффективнее.


Вентиляция с рекуперацией, выполняемая с помощью пластинчатых теплообменников, часто страдает из-за земли.Дело в том, что поверхность рекуператора покрывается льдом из-за конденсата. Это не самым благоприятным образом сказывается на качестве устройства. И тогда победитель вентиляции с восстановлением должен быть изощрен, чтобы заставить пламя таять. Соответственно, время, силы и электричество тоже тратятся.

Однако некоторые застройщики предусмотрели, как обеспечить защиту вентиляции с вывозом с земли. Для этого изобретена технология, которая нагревает входящий воздушный поток до температуры, при которой конденсат уже нельзя закрывать.

Кстати, это не единственный выход. Другие разработчики предложили оборудовать вентиляционные системы с рекуперацией гигроскопичными целлюлозными кассетами. Экономим на воздушном обогреве, так как такая целлюлоза сама впитывает влагу, а потом на выходе возвращает. Но использовать их можно только в тех случаях, когда нет сближения воздуха.

Ротационные рекуператоры тепла. В системах вентиляции с рекуперацией, использующими эти устройства, воздух смешивается. Принцип работы следующий: металлический ротор вращается, обеспечивая движение воздуха наружу и внутрь.Скорость вращения обычно регулируется.


Как видно, восстановление в этом случае имеет ряд недостатков, например, стоит намного дороже из-за наличия элементов, со временем выхода из строя. Но высокие показатели, достигающие 90%, способствуют популярности такой продукции.

По сути, целесообразность приобретения такого устройства во многом зависит от эффективности организации рекуперации воздуха. Качественный продукт обычно окупается.

Рекуператоры с промежуточным теплоносителем . Это устройство имеет два отсека, разделенных емкостью с жидкостью, способной передавать тепло от выходящего входящего воздуха.


Конечно, восстановление в этом случае очень безопасно, потому что загрязнения не передаются между потоками. Предусмотрена регулировка скорости. Износ маловероятен. Но недостатком является низкий КПД, составляющий от 45 до 60%.

Камерные рекуператоры .Демпфер делит отсек на две половины. Вращаясь, она местами меняет поток воздуха. Изменение температуры происходит от стенок камеры.


Хотя рекуперация воздуха в данном случае имеет высокий показатель эффективности — от 70 до 80%, и износ маловероятен, характерен перенос грязи и неприятных запахов.

Тепловые трубки . Это устройство для восстановления было создано из герметично соединенных трубок. В них есть вещество, помогающее изменять температуру воздуха.Чаще всего это фреоны.


Укупорочное средство предотвращает утечку вещества. Он просто перетекает в разные стороны трубки. Эффективность такого оборудования находится в районе 50 — 70%.

Как выбрать приточные вентиляционные установки с рекуперацией тепла

Что нужно помнить, выбирая вентиляцию с восстановлением? Приобретать такую ​​технику нужно, чтобы не пожалеть, поэтому узнайте у продавца следующие нюансы:

Прежде всего, задайте продавцу следующие вопросы:

  1. Кто производитель этой вентиляции с рекуперацией воздуха? Как давно работает эта фирма, какая репутация, что еще производит?
  2. Сколько стоит вентиляция с рекуперацией воздуха?
  3. Здесь вам понадобится специалист, который произведет детальный расчет исходя из особенностей вашего помещения.Понятно, что покупать приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трехэтажного дома — это не одно и то же.

  4. Каким будет сопротивление системы воздушного потока после установки этого оборудования?
  5. Здесь вам нужно будет проконсультироваться со специалистами. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из интернета, а произвести детальный расчет, например, с учетом количества изгибов в воздуховоде и многих других нюансов.Соотношение воздушного потока и сопротивления системы — один из важнейших факторов выбора.

  6. Насколько дорого обойдется вентиляция с этим рекуператором? Какой у него класс энергопотребления? Какая экономия при использовании этого устройства?
  7. Каков КПД этого рекуператора для вентиляции?
  8. Обратите внимание — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели это один. Не совсем. Там заявлено — это какое-то усредненное значение. И есть реальная эффективность, это объективный показатель.От чего это зависит. Установите факторы. Здесь и влажность, и воздух, и то, как устроена система, и температура внутри, и снаружи.

  • С бумажным теплообменником КПД будет составлять от 60 до 70 процентов. Что это значит для нас? Это хорошо или плохо? Это значит, что вентиляция с рекуперацией воздуха устойчива к замерзанию, хотя и не на сто процентов.
  • При наличии алюминиевого теплообменника КПД будет не более 63%, а КПД рекуперации воздуха будет от 42 до 45% процентов.Таким образом, вам придется затратить значительное количество электроэнергии, чтобы избавиться от мороза.
  • Роторный рекуператор тепла воздуха должен иметь отличные показатели эффективности, но при условии, что они управляются автоматически, по показаниям специальных датчиков. Однако эти рекуператоры могут замерзать так же, как алюминий, из-за чего снижается эффективность.

Что еще нужно учитывать при выборе рекуператора для вентиляции?

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

А теперь поговорим о том, как установить приточно-вытяжную вентиляцию с рекуперацией.Начнем с того, как выбрать наиболее подходящее место для установки.

  • Если у вас частный дом, для монтажа лучше всего выбрать нежилое помещение. Это подвал, чердак, дотация. А котельная вообще самый идеальный вариант приточно-вытяжной вентиляции.
  • Обратите внимание на то, что установка вытяжной вентиляции не противоречит требованиям, указанным в технической документации.
  • Лучше всего, чтобы компоновка системы вентиляции с рекуперацией воздуха учитывала помещения, где есть отопление.
  • Вентиляция с рекуперацией воздуха, скорее всего, будет проходить в помещениях, где нет отопления. Эти сегменты необходимо тщательно изолировать.
  • Утеплять воздуховоды с рекуперацией воздуха необходимо уличные, а также те, что находятся в наружных стенах.
  • Вентиляционное оборудование с рекуперацией воздуха желательно расположить так, чтобы он находился как можно дальше от жилых помещений, чтобы не мешал никогда не исключаемый шум работы.

Собственно, эти советы по установке вентиляции с рекуперацией воздуха применимы не во всех без исключения случаях. Не исключено, что у вас есть другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздушный Для вентиляции с рекуперацией лучше оборудовать с другой стороны, где менее вероятен ветер. Это позволит избежать пыли и мусора или хотя бы уменьшить их количество.Важно убедиться, что поблизости нет дымоходов, труб и других мест, где может уйти нежелательный воздух.

Установка . Крайне рекомендуется самостоятельно поддерживать вентиляцию с рекуперацией воздуха. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читали эту статью, вряд ли вы специалист по установке вентиляции с рекавери, поэтому рекомендуем обратиться за помощью к профессионалам.

Вот и все. Надеемся, материал был для вас полезным!

стр.С. Вы всегда можете позвонить в компанию «Климатическая формула », и наши специалисты проконсультируют вас по всем вопросам.

Известно, что существует несколько типов систем вентиляции. Наибольшее распространение имеет естественная вентиляция, когда приток и отток воздуха осуществляется через вентиляционные шахты, открытые окна и окна, а также через щели и неплотности в конструкциях.

Естественная вентиляция, конечно, нужна, но ее эксплуатация связана с массой неудобств, к тому же добиться средств с ее устройством практически невозможно.Да и движение воздуха через мостовые окна и двери назвать можно с большим натяжением — скорее всего, это будет обычная вентиляция. Для достижения необходимой интенсивности циркуляции воздушных масс окна необходимо открывать круглосуточно, что недостижимо в холодное время года.

Именно поэтому устройство принудительной или механической вентиляции считается более правильным и рациональным подходом. Иногда без принудительной вентиляции обойтись просто невозможно, чаще всего прибегают к ее устройству в производственных помещениях с ухудшенными условиями труда.Оставим в стороне промышленников и производственный персонал и обратим внимание на жилые дома и квартиры.

Часто в погоне за экономией владельцы коттеджей, загородных домов или квартир вкладывают большие деньги в утепление и герметизацию жилья и только потом понимают, что из-за нехватки кислорода находиться в помещении сложно.

Решение проблемы очевидно — нужно организовать вентиляцию. Подсознание подсказывает, что оптимальным вариантом будет энергосберегающий вентиляционный прибор.Отсутствие правильно спроектированной вентиляции может привести к превращению корпуса в настоящую газовую камеру. Предотвратить это можно, выбрав наиболее рациональное решение — устройство приточно-вытяжной вентиляции с рекуперацией тепла и влаги.

Что такое рекуперация тепла

Под рекавери понимают его сохранение. Возникающий воздушный поток изменяет температуру (нагревает, охлаждает) подаваемого к нему воздуха.

Схема вентиляции с рекуперацией тепла

В конструкции предусмотрено разделение воздушных потоков для предотвращения их смешивания.Однако при использовании роторного теплообменника не исключена вероятность попадания удаляемого воздушного потока на входящий.

Сама по себе «рекуперация тепла» — это устройство, обеспечивающее утилизацию тепла выделенных газов. Теплообмен осуществляется через перегородку между теплоносителями, при этом направление движения воздушных масс остается неизменным.

Наиболее важная характеристика восстановления определяется эффективностью восстановления или эффективностью.Его расчет определяется исходя из соотношения максимально возможной выработки тепла и фактически получаемого тепла за теплообменником.

КПД рекуператоров может колебаться в широком диапазоне — от 36 до 95%. Этот показатель определяется типом используемого рекуператора, скоростью воздушного потока через теплообменник и разницей между температурами заданного и входящего воздуха.

Типы рекуператоров, их достоинства и недостатки

Существует 5 основных типов рекуператоров воздуха:

  • пластинчатый;
  • Ротор;
  • С промежуточным теплоносителем;
  • Камера;
  • Тепловые трубки.

Россыпь

Пластинчатый рекуператор тепла отличается наличием пластиковых или металлических пластин. Допустимый и набегающий потоки проходят по разным сторонам теплопроводных пластин, не контактируя друг с другом.

В среднем КПД таких устройств составляет 55-75%. Положительной характеристикой можно считать отсутствие подвижных частей. К недостаткам можно отнести образование конденсата, что часто приводит к обмерзанию утилизатора.

Имеются пластинчатые рекуператоры с влагопроницаемыми пластинами, обеспечивающими отсутствие конденсата.Эффективность и принцип работы остаются неизменными, исключена вероятность ремонта рекуперации, но при этом исключена и возможность использования устройства для снижения уровня влажности в помещении.

При ротационной рекуперации тепла передача тепла осуществляется с помощью вращающегося ротора между приточным и вытяжным каналами. Это устройство отличается высоким КПД (70-85%) и пониженным потреблением электроэнергии.

К недостаткам можно отнести незначительное перемешивание потоков и, как следствие, распространение запахов, большое количество сложной механики, что затрудняет поддержание процесса обслуживания.Роторные рекуператоры эффективно используются для осушения помещений, поэтому являются идеальным вариантом для установки в бассейнах.

Рекуператоры с промежуточным теплоносителем

В рекуператорах с промежуточным теплоносителем по теплопередаче соответствует вода или водно-гликолевый раствор.

Разрешенный воздух обеспечивает нагрев теплоносителя, который, в свою очередь, передает тепло набегающего воздушного потока. Воздушные потоки не смешиваются, устройство отличается относительно низким КПД (40-55%), обычно используется в производственных помещениях с большой площадью.

Камерные рекуператоры

Отличительной особенностью камерных рекуператоров является наличие заслонки, разделяющей камеру на две части. Высокий КПД (70-80%) достигается за счет возможности изменения направления воздушного потока перемещением заслонки.

К недостаткам можно отнести небольшое перемешивание потоков, передачу запахов и наличие движущихся частей.

Тепловые трубки — это целая система, заполненная трубками фреона, который испаряется при повышении температуры.В другой части трубок фреон охлаждается с образованием конденсата.

К преимуществам относится отсутствие смешивания потоков и отсутствие движущихся частей. CPD достигает 65-70%.

Следует отметить, что раньше рекуперативные установки в силу своих значительных габаритов использовались исключительно в производстве, сейчас на строительном рынке присутствуют рекуператоры небольших размеров, которые могут успешно применяться даже в небольших домах и квартирах.

Главное преимущество рекуператоров — отсутствие необходимости в воздуховодах.Однако этот фактор можно считать недостатком, так как для эффективной работы требуется достаточный отвод между выделенным и безвоздушным воздухом, иначе свежий воздух сразу вытягивается из помещения. Минимально допустимое расстояние между встречными воздушными потоками должно быть не менее 1,5-1,7 м.

Что нужно для рекуперации влаги

Восстановление влаги необходимо для достижения комфортного соотношения влажности и комнатной температуры. Лучше всего человек чувствует себя при уровне влажности 50-65%.

При работе отопления и без того сухой зимний воздух теряет еще больше влаги из-за контакта с горячим теплоносителем, часто уровень влажности снижается до 25-30%. С этим показателем человек не только ощущает дискомфорт, но и наносит значительный вред своему здоровью.

Вдохновленный воздух не только отрицательно сказывается на самочувствии и здоровье людей, но и наносит непоправимый ущерб мебели и столярным изделиям из натурального дерева, а также картинам и музыкальным инструментам.Кто-то может сказать, что сухой воздух помогает избавиться от сырости и плесени, но это далеко не так. С подобными недостатками можно справиться с утеплением стен и устройством качественной приточно-вытяжной вентиляции с сохранением комфортного уровня влажности.

Вентиляция с рекуперацией тепла и влаги: схема, виды, достоинства и недостатки


Что такое вентиляция с рекуперацией тепла. Как работает эта система, какие у них плюсы и минусы.

Вентиляция с рекуперацией тепла

В период энергетического кризиса и удорожания энергоресурсов использование энергосберегающих технологий во всех сферах хозяйствования становится особенно актуальным. Невозможно недооценить роль рекуператоров тепла в этом вопросе. Инженерные сооружения не только существенно экономят газ для обогрева помещений, но и практически беспрепятственно возвращают тепло в полезное использование, предназначенное для выбросов в атмосферу.

Воздухообменник воздухозаборник

Приточно-вытяжная вентиляция с рекуперацией тепла решает три основные задачи:

  • обеспечение помещения свежим воздухом;
  • возврат тепловой энергии выходящего воздуха через систему вентиляции;
  • предотвращение проникновения в дом холодных струй.

Схематично процесс можно рассмотреть на примере. Организация воздухообмена необходима даже в зимний морозный день с температурой за окном -22 ° С. Для этого включена приточно-вытяжная система, когда вентилятор прогоняет воздух с улицы. Он просачивается через фильтрующие элементы и уже очищается до теплообменника.

Проходя через нее, воздух успевает прогреться до + 14- + 15 ° С. Эту температуру можно считать достаточной, но не отвечающей санитарным нормам проживания.Для достижения параметров комнатной температуры необходимо с помощью функции розжига довести воздух до требуемых значений до + 20 ° С в самой рекуперации с использованием несущей (водяной, электрической) малой мощности — 1 или 2 кВт. . При таких температурных показателях воздух попадает в комнату.

Калорифер работает в автоматическом режиме: при понижении температуры наружного воздуха включается и работает до тех пор, пока не прогреется до требуемых значений. При этом отработанная струя уже нагрета до «комфортных» 18 или 20 градусов.Удаляется при помощи встроенной вентиляционной установки, после прохождения теплообменной кассеты. В нем он отдает тепло набегающему холодному воздуху с улицы, и только потом выходит в атмосферу из рекуператора с температурой не более 14-15 ° С.

Внимание! Монтаж металлопластиковых конструкций нарушает естественное поступление потоков свежего воздуха в квартиру или дом. Принудительная система решает проблему не пропускания воздуха с улицы, но и сводит к «нет» эффективности энергосбережения от пластиковых окон.Приточно-вытяжная вентиляция с рекуператором Это комплексное решение проблемы отопления с одновременно работающим воздухообменом, активный метод энергосбережения.

Преимущества приточно-вытяжной системы с функцией обогрева

  • Подает свежий воздух, улучшает качество воздуха в помещении.
  • Предотвращает попадание на поверхность влаги, образование конденсата, плесени и грибка.
  • Устраняет условия появления вирусов, бактерий.
  • Экономия затрат на электрическую и тепловую энергию за счет восстановления потерь от исходящих потоков около 90% тепла.
  • Способствует регулярному обмену самолетами.
  • Кратность исполнения систем теплообмена расширяет сферу их использования на объектах различного типа.
  • Экономное использование и уход. То, что включает чистку, замену фильтров, проверку всех узлов и компонентов системы, проводится ежегодно только 1 раз.

Внимание! Малоэффективной будет работа рекуператоров в домах старого жилого дома, где естественный воздухообмен обеспечивается окнами деревянных конструкций, прорезями в деревянных полах и неплотно в дверном проеме.Наибольший эффект от рекуперации тепла наблюдается в современных зданиях с качественной изоляцией помещений и хорошей герметичностью.

Типы теплообменников

Наиболее распространены четыре категории агрегатов:

  • Поворотного типа. Работает от сети. Экономичный, но сложный в техническом исполнении. Рабочий элемент — вращающийся ротор с нанесенной по всей поверхности металлической фольгой. Теплообменник при прохождении внутрь уличного воздуха реагирует на разницу температур снаружи и внутри помещений.Регулирует скорость его вращения. Меняется интенсивность подачи тепла, в зимний период предотвращается рекуперация, что позволяет не перекрывать воздух. КПД устройств достаточно высокий и может составлять 87%. Возможно смешивание встречных потоков (до 3% от общего количества) и потока запахов, загрязняющих веществ.
  • Пластинчатые модели. Они считаются самыми «ходовыми» благодаря демократичной цене и экономичности. Достигает 40-65% за счет алюминиевого теплообменника. Из-за отсутствия вращения и трения узлы и детали считаются простыми в исполнении и надежными в эксплуатации.Разделенные алюминиевой фольгой воздушные потоки не диффундируют, проходят по обеим сторонам теплопроводных элементов. Разновидность: пластинчатая модель с пластиковым теплообменником. Его эффективность выше, а в остальном такие же характеристики.

Внимание! Пластинчатые устройства проигрывают перед вращением в том, что воздух замораживается и осушается. Обязательно его дополнительное постоянное увлажнение. Оптимальная сфера применения — среда влажного бассейна.

  • Переработка внешнего вида.Его фишка в сложной конструкции и использовании жидкого носителя (воды, водно-гликолевого раствора или антифриза) как промежуточного звена в передаче тепла. На выхлопной втулке установлен теплообменник, забирающий тепло потока отработанного воздуха и нагрева жидкости. Другой теплообменник, но на заборе воздуха с улицы, отдает тепло поступающему воздуху, не смешиваясь с ним. КПД таких установок достигает 65%, во влагообмене они не участвуют. Электричество необходимо для работы.
  • Корневой тип устройств эффективен (58-68%), но для домашнего использования не подходит. Применяется как составное звено в вентиляционных магазинах, магазинах и других подобных помещениях.

Расчет эффективности восстановления

Примерно можно посчитать, насколько эффективна навесная приточная вентиляция с рекуперацией тепла как зимой, так и летом, когда установка работает на охлаждение. Формула расчета температуры приточного воздушного потока для установки в зависимости от числовой характеристики энергоэффективности (КПД) температуры воздуха снаружи и в помещении выглядит так:

ТПП = (твн — тул) * кпд + тул,

, где значения температуры:

TPP — ожидается при выходе из восстановления;

tWN — в помещении;

Для расчетов принимается паспортное значение КПД устройства.

В качестве примера: при морозах -25 ° C и комнатной температуре + 19 ° C, а также при КПД установки 80% (0,8) расчет показывает, что желаемые параметры воздуха после прохождения через теплообменник будут:

Тпп = (19 — (-25)) * 0,8 — 25 = 10,2 ° С

Получен расчетный показатель температуры воздуха после рекуператора. Фактически, с учетом неизбежных потерь, это значение будет в пределах + 8 ° C.

В жару при + 30 ° С во дворе и 22 ° С на воздухе в теплообменнике такой же эффективности воздух перед входом в помещение охлаждается до расчетной температуры:

ТЭС = Tul + (TWN — Tul) * кпд

Подставляя данные, получаем:

Тпп = 30 + (22-30) * 0.8 = 23,6 ° С

Внимание! У установленного производителя эффективность установки и фактическая будут отличаться. На поправку влияют влажность воздуха, тип кассеты теплообменника, величина перепада температур снаружи и внутри. При неправильно смонтированном и эксплуатируемом тепловом КПД снижается и эффективность работы.

Современные энергосберегающие системы вентиляции с включением в них рекуператоров — еще один шаг к экономному расходу теплоносителя.Причем настройка температурного обмена актуальна зимой, но не менее востребована летом.

Приточно-вытяжная вентиляция с рекуперацией тепла


Как приточно-вытяжная вентиляция с рекуперацией тепла. Что вперед дает адгезионная вентиляция с рекуператором.

Приточные системы вентиляции с рекуперацией тепла и рециркуляцией тепла

Рециркуляция воздуха в системах вентиляции — это смешение определенного количества отработанного (вытяжного) воздуха с приточным потоком.Таким образом снижаются затраты энергии на обогрев свежего воздуха в зимний период.

Схема приточно-вытяжной вентиляции с рекуперацией и утилизацией,

где L — расход воздуха, T — температура.

Рекуперация тепла в вентиляции — это способ передачи тепловой энергии от потока вытяжного воздуха к потоку приточного воздуха. Рекуперация используется при наличии разницы температур между удаляемым и приточным воздухом для повышения температуры свежего воздуха.Этот процесс не означает смешения воздушных потоков, процесс теплопередачи происходит через любой материал.

Температура и движение воздуха в рекуператоре

Устройства, осуществляющие рекуперацию тепла, называются рекуператорами тепла. Их два вида:

Рекуперация теплообменников — Передают тепловой поток через стену. Чаще всего встречаются в установках приточно-вытяжных систем вентиляции.

Регенеративная рекуперация — В первом цикле они нагреваются за счет выходящего воздуха, а во втором охлаждаются, передавая тепло воздуху.

Система приточно-вытяжной вентиляции с рекуперацией — наиболее распространенный способ использования рекуперации тепла. Основным элементом этой системы является приточно-вытяжная установка, в которую входит рекуперация. Устройство приточной установки с рекуператором позволяет передавать нагретому воздуху до 80-90% тепла, что существенно снижает мощность носителя, в котором нагревается нагретый воздух, в случае отсутствия теплового потока от рекуператор.

Особенности применения рециркуляции и рекуперации

Основным отличием рециркуляции от рециркуляции является отсутствие смешивания воздуха из помещения во внешний.Рекуперация тепла применима в большинстве случаев, при этом утилизация имеет ряд ограничений, которые прописаны в нормативных документах.

Снип 41-01-2003 не допускает повторную подачу воздуха (рециркуляцию) в следующих ситуациях:

  • Помещения, расход воздуха в которых определяется при расчете выделяемых вредных веществ;
  • В помещениях, в которых присутствуют болезнетворные бактерии и грибки в повышенных концентрациях;
  • В помещениях с наличием вредных веществ, пораженных контактом с поверхностями нагрева;
  • В номере категории B и A;
  • В помещениях, в которых работают с вредными или горючими газами, парами;
  • В помещениях категории В1-В2, в которых может быть выделено горение пыли и аэрозолей;
  • Из систем с наличием в них локальных углеводородов и взрывоопасных смесей с воздухом;
  • От тамбурных шлюзов.

Рециклинг в приточно-вытяжных установках активно применяется чаще всего с высокой производительностью системы, когда воздухообмен может составлять от 1000-1500 м 3 / ч до 10 000-15000 м 3 / ч. Удаляемый воздух несет большой запас тепловой энергии, смешивая ее с внешним потоком, позволяет повысить температуру приточного воздуха, тем самым уменьшив требуемую мощность нагревательного элемента. Но в таких случаях воздух должен пройти через систему фильтрации воздуха, прежде чем снова наполнять помещение.

Вентиляция с рециркуляцией позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% удаляемого воздуха снова попадает в систему вентиляции.

Приточно-вытяжные установки с рекуперацией могут быть установлены практически на любых самолетах (от 200 м 3 / ч до нескольких тысяч м 3 / ч), как малых, так и больших. Рекуперация также позволяет передавать тепло от отработанного воздуха в приточную, тем самым снижая потребность в энергии на нагревательный элемент.

Сравнительно небольшие установки используются в системах вентиляции квартир, коттеджей. На практике приточно-вытяжные установки монтируют под потолком (например, между перекрытием и навесным потолком). Это решение требует выполнения некоторых специфических требований, а именно: небольшие габаритные размеры, низкий уровень шума, простота обслуживания.

Приточно-вытяжная установка с рекуперацией требует технического обслуживания, которое обязывает проводить в перекрытии люка для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Основные элементы приточно-вытяжной установки

Приточно-вытяжная установка с рекуперацией или рециклингом, имеющая в своем арсенале и первый, и второй процесс, всегда представляет собой сложный организм, требующий высокоорганизованного управления. За своей защитной коробкой приточно-вытяжная установка скрывает такие основные компоненты, как:

  • Два вентилятора Различные типы, которые определяют производительность затрат на потребление.
  • Рекуперация теплообменника — Нагревает воздух дифферента за счет передачи тепла от удаляемого воздуха.
  • Электронагреватель — Нагревает воздух дифферента до нужных параметров в случае отсутствия теплового потока от отработанного воздуха.
  • Воздушный фильтр — С его помощью контролируется и очистка наружного воздуха, и обработка выхлопных газов в рекуперацию для защиты теплообменника.
  • Клапан воздушный С электроприводом — может устанавливаться перед выходными воздуховодами для дополнительного контроля расхода воздуха и перекрытия каналов при выключении оборудования.
  • Байпас «Благодаря которому поток воздуха может быть направлен рекуператором в теплый период года, тем самым не нагревая приточный воздух, а направляя его прямо в помещение.
  • Камера рециркуляции — обеспечивает нагрев воздуха, удаляемого в обрезку, тем самым обеспечивая рециркуляцию воздушного потока.

Помимо основных узлов приточно-вытяжной установки, в нее также входит большое количество второстепенных узлов, таких как датчики, система автоматики управления и защиты и т. Д.

Вентиляция с рекуперацией, рециклингом


Проектирование, расчет, требования к вентиляции с рекуперацией, рециклинг. Бесплатная консультация.

Особенности системы вентиляции с рекуперацией тепла, принцип ее действия

Рекуператор тепла часто становится частью системы вентиляции. Однако не многие знают, что это за устройство и какие функции у него есть. Также немаловажным становится вопрос, будет ли накапливаться приобретение рекавери, так как это изменит работу системы вентиляции, возможно ли создать подобный предмет своими руками.На этот и многие другие вопросы дайте ответы на информацию ниже.

Принцип работы системы

Необычное название получил обычный теплообменник. Задача устройства — отводить из помещения часть тепла с уже израсходованным зарезервированным воздухом. Выбранное тепло передается потоку, который поступает из системы подачи чистого воздуха. Приведенная выше информация определяет тот факт, что целью использования данной системы является экономия на отоплении дома.Следует отметить следующие моменты:

  1. Летом система снижает стоимость кондиционирования воздуха.
  2. Рассматриваемое устройство может работать в обе стороны, ест тепло в системе подачи и отвода.

Принцип работы системы с рекуперацией тепла

Приведенная выше информация указывает на то, что рекуператор тепла установлен во многих системах вентиляции. Он не активен, многие версии не потребляют энергию, не шумят, имеют средний КПД.Теплообменники устанавливались годами, но в последнее время у многих возникает вопрос, есть ли причины усложнять систему вентиляции этим устройством, у которого довольно много проблем из-за работы в среде с разными температурами.

Проблемы при установке системы

Потенциальных проблем, связанных с использованием подобного оборудования, практически нет. Некоторые решает производитель, другие становятся головной болью покупателя. К основным проблемам можно отнести:

  • Образование конденсата.Законы физики определяют, что когда воздух с высокой температурой проходит через холодную замкнутую среду, в основе конденсации. Если температура окружающей среды будет ниже нуля, ребра начнут замерзать. Вся информация, представленная в этом параграфе, определяет значительное снижение КПД устройства.
  • Энергоэффективность. Все системы вентиляции, работающие вместе с рекуператором, зависят от энергии. Проведенный экономический расчет показывает, что только эти модели рекуператоров будут полезны для экономии энергии больше, чем ее расходования.
  • Срок окупаемости. Как уже отмечалось ранее, устройство предназначено для экономии энергии. Важным определяющим фактором является количество лет, необходимое для покупки и установки рекуператоров. Если рассматриваемый показатель превышает отметку в 10 лет, то в установке нет смысла, так как за это время потребуют замены другие элементы системы. Если расчеты показывают, что срок окупаемости составляет 20 лет, то возможность установки устройства рассматривать не стоит.

Возникновение конденсата на ВЕНТ. Система

Вышеуказанные проблемы следует учитывать при выборе теплообменников, которых существует несколько десятков видов.

Варианты исполнения устройства

Коробка: Важно: Есть несколько вариантов исполнения теплообменника. Рассматривая принцип работы устройства, следует учитывать, что это зависит от типа самого устройства. Устройство пластинчатого типа — это устройство, в котором обшивка и выпускной канал проходят через общий корпус.Два канала разделены перегородками. Перегородка состоит из большого количества пластин, которые часто изготавливаются из меди или алюминия. Важно отметить, что медный состав имеет большую теплопроводность, чем алюминий. Однако алюминий дешевле.

К особенностям рассматриваемого устройства можно отнести:

  1. Тепло от одного канала к другому передается с помощью теплопроводящих пластин.
  2. Принцип теплопередачи определяет тот факт, что проблема появления конденсата возникает непосредственно в области включения теплообменника в систему.
  3. Для исключения вероятности появления конденсата установлен датчик обледенения теплового типа. При появлении сигнала с датчика реле открывается специальный клапан — перепускной.
  4. При открытии клапана холодный воздух попадает в два канала.

Данный класс устройств можно отнести к низкой ценовой категории. Это связано с тем, что при создании конструкции используется примитивный метод теплопередачи. Эффективность этого метода ниже.Важным моментом можно назвать то, что стоимость устройства зависит от его габаритов и размеров самой впускной системы. Примером можно назвать размер канала 400 на 200 миллиметров и 600 на 300 миллиметров. Разница в цене будет более 10 000 руб.

Схема восстановительной вентиляции

Конструкция состоит из следующих элементов:

  • Два воздуховода: один для свежего воздуха, второй — для отработанного.
  • От фильтра грубой очистки воздуха с ул.
  • Непосредственно сам теплообменник, который находится в центральной части.
  • Заслонка, необходимая для подачи воздуха при обледенении.
  • Клапан слива конденсата.
  • Вентиляторы, отвечающие за нагнетание воздуха в систему.
  • Два канала на обратной стороне конструкции.

Размеры теплообменника зависят от мощности системы вентиляции и размеров воздуховодов.

Следующим типом конструкции можно назвать устройства с тепловыми трубками.Его устройство практически идентично предыдущему. Отличие заключается только в том, что в конструкции отсутствует огромное количество пластин, пронизывающих перегородку между каналами. Для этого используется тепловая трубка — специальное устройство, передающее тепло. Достоинством системы можно назвать то, что фреон испаряется на более теплом конце герметичной медной трубки. Конденсат накапливается в более холодном конце. К особенностям рассматриваемой конструкции можно отнести:

Система системы имеет следующие особенности:

  • В системе имеется рабочая жидкость, поглощающая тепловую энергию.
  • Пар переходит из более теплой точки в холодную.
  • Законы физики определяют, что пар конденсируется обратно в жидкость и обеспечивает сохраненную температуру.
  • При установке вода снова стекает в теплую точку, где образуется пар.

Конструкция герметична и работает с высоким КПД. Достоинством можно назвать то, что конструкция имеет меньшие размеры и более проста в эксплуатации.

Поворотного типа можно назвать современной версией.На границе между приточным и вытяжным каналом расположено устройство с лопастями — они медленно вращаются. Устройство устроено так, что пластины нагреваются с одной стороны и передаются со второй при вращении. Это связано с тем, что лезвия расположены под определенным углом для перенаправления тепла. Характеристики роторной системы включают следующее:

  • Довольно высокий КПД. Обычно пластинчатые системы и трубчатые имеют КПД не более 50%. Это связано с тем, что в них нет активных элементов.При перенаправлении воздушного потока можно повысить КПД системы до 70-75%.
  • Вращение лопастей также определяет решение проблемы образования конденсата на поверхности. Также решает проблему с низкой влажностью в холодное время года.

Однако можно выделить и несколько недостатков:

  • Как правило, чем сложнее система, тем она менее надежна. Роторная система имеет вращающийся элемент, который может выйти из строя.
  • Если в помещении повышенная влажность Использование конструкции не рекомендуется.

Также важно понимать, что камеры рекуператоров не имеют герметичного разделения. Этот момент определяет передачу запаха от одной камеры к другой. В целом поворотная система напоминает своего рода вентилятор довольно больших габаритов с громоздкими лопастями. Для повышения эффективности системы устройство необходимо подключать к источнику питания.

Теплоноситель промежуточного типа представляет собой классическую конструкцию, состоящую из водяного отопления с конвекторами и насосами.Система используется крайне редко из-за невысокой эффективности и сложности конструкции. Однако практически не заменит в случае, когда обшивка и выпускной канал находятся на большом расстоянии друг от друга. Тепло передается через воду, которая много лет используется при создании таких систем. Для обеспечения циркуляции воды вне зависимости от расположения устройств в системе устанавливается насос. Важно понимать, что конструктивные особенности В этом случае определяются низкая надежность системы и необходимость периодических осмотров.

Особенности системы вентиляции с рекуперацией тепла, принцип ее действия


Вентиляция с рекуперацией тепла обеспечивает комфортный и здоровый микроклимат в доме и сохранение тепла. Определение эффективности и разновидностей.

Приточно-вытяжная вентиляция с рекуперацией тепла: принцип работы, обзор достоинств и недостатков

Поступление свежего воздуха в холодный период времени приводит к необходимости его обогрева для обеспечения правильного микроклимата помещения.Для минимизации затрат на электроэнергию можно использовать приточно-вытяжную вентиляцию с рекуперацией тепла.

Понимание принципов его работы позволит максимально эффективно снизить теплопотери при сохранении достаточного объема заменяемого воздуха.

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещений большой проблемой является большая разница температур входящего и внутреннего воздуха.Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и производстве или недопустимый вертикальный перепад температур на складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию носителя, с помощью которой подогревается струя. Такая система требует затрат на электроэнергию, в то время как значительное количество наружного теплого воздуха приводит к значительным потерям тепла.

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло уходящего потока.Это позволит снизить расход электроэнергии калорифером или вообще отказаться от него. Устройство для обеспечения теплообмена между различными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно выше комнатной, можно использовать рекуператор для охлаждения входящего потока.

Аппаратный блок с рекуператором

Внутреннее устройство приточно-вытяжных систем вентиляции со встроенным рекуператором достаточно простое, поэтому возможна их самостоятельная покупка и установка элемента.В случае сборки или самостоятельного монтажа возможно приобретение готовых решений в виде типовых моноблочных или индивидуальных сборных конструкций под заказ.

Основные элементы и их параметры

Кузов с тепло- и шумоизоляцией выполняется, как правило, из листовой стали. В случае настенного монтажа он должен выдерживать давление, возникающее при фрезеровании пазов вокруг блока, а также предотвращать вибрацию от работы вентиляторов.

В случае распределенного забора и притока воздуха в разные помещения Корпус присоединяется к системе воздуховодов. Он оборудован клапанами и заслонками для распределения потоков.

При отсутствии воздуховодов на приточном отверстии со стороны помещения решетка или диффузор устанавливают для распределения воздушного потока. На выход на улицу с улицы монтируется решетка воздухозаборника наружного типа во избежание попадания в систему вентиляции птиц, крупных насекомых и сывороток.

Движение воздуха обеспечивают два осевых или центробежных вентилятора. При наличии рекуперации естественная циркуляция воздуха в достаточном количестве невозможна из-за аэродинамического сопротивления, создаваемого этим узлом.

Наличие рекуператора предполагает установку фильтров мелкой очистки на входе обоих потоков. Это необходимо для снижения интенсивности засорения пылевыми и жировыми отложениями тонких каналов теплообменника. В противном случае для полноценного функционирования системы придется увеличить периодичность профилактических работ.

Один или несколько рекуператоров занимают основную часть приточно-вытяжного устройства. Их монтируют по центру конструкции.

В случае типичных для территории сильных морозов и недостаточной эффективности рекуперации для нагрева наружного воздуха можно дополнительно установить калорифер. Также при необходимости устанавливаются увлажнитель, ионизатор и другие устройства для создания благоприятного микроклимата в помещении.

Современные модели предполагают наличие электронного блока управления.В сложных модификациях есть функции программирования режимов работы в зависимости от физических параметров воздушной среды. Внешние панели имеют привлекательный вид, который хорошо впишется в любой интерьер помещения.

Решение проблемы конденсата

Охлаждение переносимого по воздуху воздуха создает предпосылки для удаления влаги и образования конденсата. В случае большого расхода большая его часть не успевает скапливаться в рекавери и выходит наружу.При медленном движении воздуха значительная часть воды остается внутри устройства. Следовательно, необходимо обеспечить сбор влаги и отвод ее за пределы СИСТЕМЫ ПИТАНИЯ корпуса.

Отвод влаги производится в закрытой емкости. Его размещают только в помещении, чтобы избежать смещения каналов оттока при минусовых температурах. Алгоритма достоверного расчета объема воды, получаемого при использовании систем с рекуператором, нет, поэтому он определяется экспериментально.

Повторное использование конденсата для увлажнения воздуха нежелательно, так как вода поглощает многие загрязнители, такие как человеческий пот, запахи и т. Д.

Чтобы значительно уменьшить объем конденсата и избежать проблем, связанных с его внешним видом, можно организовать отдельную вытяжную систему от ванной и кухни. Именно в этих помещениях воздух имеет наибольшую влажность. При наличии нескольких вытяжных систем воздухообмен между технической и жилой зоной необходимо ограничить установкой обратных клапанов.

В случае охлаждения выходящего потока воздуха до отрицательных температур внутри рекуператора происходит переход конденсата в пердеть, что вызывает уменьшение живого сечения потока и, как следствие, уменьшение объема или полное прекращение вентиляция.

Для периодического или разового размораживания рекуператора устанавливается байпас — байпасный канал для потока приточного воздуха. Когда поток проходит в обход устройства, теплообмен прекращается, теплообменник нагревается и переводится в жидкое состояние.Вода поступает в емкость для сбора конденсата или испаряет его наружу.

При протекании через байпас приточный воздух через рекуператор не нагревается. Поэтому при активации этого режима нужно автоматически включать оператора связи.

Характеристики различных типов рекуператоров

Существует несколько конструктивно различающихся вариантов реализации теплообмена между холодным и нагретым воздушными потоками. Каждый из них имеет свои отличительные особенности, определяющие основное назначение каждого типа рекуператора.

Восстановление перехода пластин

Конструкция пластинчатого рекуператора основана на тонкостенных панелях, соединенных поочередно таким образом, чтобы чередовать прохождение между ними потоков разной закалки под углом 90 градусов. Одна из модификаций такой модели — устройство с оребренными каналами для прохождения воздуха. У него более высокий коэффициент теплообмена.

Теплообменные панели могут изготавливаться из различных материалов:

  • Сплавы на основе меди, латуни и алюминия обладают хорошей теплопроводностью и не подвержены коррозии;
  • пластмассы из полимерного гидрофобного материала с высоким коэффициентом теплопроводности имеют малый вес;
  • Гигроскопическая целлюлоза
  • позволяет через пластину проникнуть в конденсат и упасть обратно в комнату.

Недостатком является возможность образования конденсата при низких температурах. Из-за небольшого расстояния между пластинами влаги или, забил значительно увеличивает аэродинамическое сопротивление. В случае заморозков необходимо перекрыть набегающий воздушный поток на нагревательные плиты.

Преимущества пластинчатых рекуператоров следующие:

  • низкая стоимость;
  • долгий срок службы;
  • длительный период между профилактикой и простотой ее;
  • малые габариты и вес.

Этот тип рекуператора наиболее распространен для жилых и офисных помещений. Также используется в некоторых технологических процессах, например, для оптимизации сжигания топлива при оборудовании топок.

Барабан или роторный тип

Принцип роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла с высокой теплоемкостью. В результате взаимодействия с выходящим потоком сектор барабана нагревается, что впоследствии отдает тепло поступающему воздуху.

Преимущества роторных рекуператоров следующие:

  • довольно высокий КПД по сравнению с конкурирующими типами;
  • возвращает большое количество влаги, которая в виде конденсата остается на барабане и испаряется при контакте с поступающим сухим воздухом.

Рекуператор этого типа реже используется в жилых домах с ежеквартальной или коттеджной вентиляцией. Он часто используется в больших котлах для возврата тепла в печи или для крупных промышленных или торговых и развлекательных объектов.

Однако у этого типа устройств есть существенные недостатки:

  • относительно сложная конструкция с наличием движущихся частей, в том числе электродвигатель, барабан и ременной привод, требующая постоянного обслуживания;
  • повышенная шумность.

Иногда для устройств этого типа можно встретить термин «регенеративный теплообменник», что более корректно, чем «рекуператор». Дело в том, что незначительная часть выходящего воздуха падает обратно из-за неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на возможность использования устройств этого типа. Например, в качестве теплоносителя нельзя использовать загрязненный воздух от отопительных печей.

Система на основе труб и обсадных труб

Трубчатый рекуператор представляет собой систему тонкостенных труб малого диаметра, размещенную в изолированном кожухе, по которой происходит поступление наружного воздушного потока. Кожух производится из теплой воздушной массы помещения, которая нагревает набегающий поток.

Основными преимуществами трубчатых рекуператоров являются:

  • высокий КПД за счет противоточного принципа движения теплоносителя и поступающего воздуха;
  • простота конструкции и отсутствие подвижных частей обеспечивает низкий уровень шума и редко возникает необходимость в обслуживании;
  • долгий срок службы;
  • самый маленький раздел среди всех типов устройств восстановления.

Трубки для данного устройства используются либо из легированного металла, либо, реже, из полимера. Эти материалы не гигроскопичны, поэтому при значительной разнице температур потока возможно образование интенсивного конденсата в кожухе, что требует конструктивного решения, удалив его. Еще один недостаток — металлическое наполнение имеет значительный вес, несмотря на небольшие габариты.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления.В качестве внешнего кожуха обычно используют пластиковые трубы. Для воздуховодов утеплен пенополиуретаном.

Устройство с промежуточным теплоносителем

Иногда обшивка и вытяжные воздуховоды располагаются на некотором расстоянии друг от друга. Такая ситуация может возникнуть из-за технологических особенностей здания или санитарных требований к надежному разделению воздушных потоков.

В этом случае используется промежуточный теплоноситель, циркулирующий между воздуховодами на изолированном трубопроводе.В качестве среды передачи тепловой энергии используется вода или водно-гликолевый раствор, циркуляция которого обеспечивается насосом.

В том случае, если возможно использование другого типа рекуперации, лучше не применять систему с промежуточным теплоносителем, так как она имеет следующие существенные недостатки:

  • низкий КПД по сравнению с другими типами устройств, поэтому для небольших помещений с низким расходом воздуха такие устройства не используются;
  • значительный объем и вес всей системы;
  • необходимость в дополнительном электронасосе для циркуляции жидкости;
  • повышенный шум от работы насоса.

Есть модификация данной системы, когда вместо принудительной циркуляции теплоносителя используется среда с низкой температурой кипения, например фреон. В этом случае движение по контуру возможно естественным образом, но только в том случае, если обвязочный канал расположен над выхлопом.

Такая система не требует дополнительных затрат электроэнергии, но работает на отопление только при значительном перепаде температур. Кроме того, необходимо точно отрегулировать точку изменения агрегатного состояния теплоносителя, что может быть реализовано методом создания необходимого давления или определенного химического состава.

Основные технические параметры

Зная требуемую производительность системы вентиляции и эффективность теплообмена рекуперации, легко подсчитать экономию на отопительном воздухе для помещения в конкретных климатических условиях. Сравнивая потенциальную выгоду со стоимостью покупки и обслуживания системы, вы можете разумно сделать выбор в пользу эвакуационного или стандартного самолета.

Эффективность

Под эффективностью рекуперации — эффективность теплопередачи, которая рассчитывается по следующей формуле:

  • T P — температура приточного воздуха внутри помещения;
  • Тн — температура наружного воздуха;
  • T B — температура воздуха в помещении.

Максимальный КПД КПД при обычном расходе воздуха и определенном температурном режиме указывается в технической документации на устройство. Его реальный показатель будет немного меньше. В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплоотдачи необходимо соблюдать следующие правила:

  • Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестно-ступенчатые, а наименьшие — при однонаправленном движении обоих потоков.
  • Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от продолжительности нахождения воздуха внутри устройства.

где p (м 3 / час) — расход воздуха.

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные габариты. Иногда эти проблемы можно обойти с помощью еще нескольких простых устройств, чтобы поступающий воздух последовательно проходил через них.

Производительность системы вентиляции

Объем проходящего воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, его точный расчет невозможен из-за сложности математической модели, поэтому для типовых моноблочных конструкций проводятся экспериментальные исследования, а для отдельных устройств подбираются компоненты.

Мощность вентилятора необходимо выбирать исходя из пропускной способности стационарных рекуператоров любого типа, которая в технической документации указывается как рекомендуемый расход или количество воздуха, передаваемого воздушным агрегатом.Как правило, допустимая скорость воздуха внутри устройства не превышает 2 м / с.

Иначе на высоких скоростях в узких элементах подъема происходит резкое повышение аэродинамического сопротивления. Это приводит к лишним расходам на электроэнергию, неэффективному нагреву наружного воздуха и сокращению срока службы вентиляторов.

Изменение направления воздушного потока создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода в помещении желательно минимизировать количество поворотов трубы на 90 градусов.Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически снимать или заменять. Один из эффективных способов оценки засорения — установка датчиков, отслеживающих падение давления на участках до фильтра и после него.

Принцип работы поворотно-пластинчатого рекуператора:

Механическое восстановление пластинчатого рекуператора:

Бытовые и промышленные системы вентиляции со встроенной рекуперацией тепла доказали свою энергоэффективность для поддержания тепла внутри помещений.Сейчас много предложений по продаже и установке таких устройств как в виде готовых и проверенных моделей, так и по индивидуальному заказу. Рассчитать расчет необходимых параметров и установить установку можно самостоятельно.

Приточно-вытяжная вентиляция с рекуперацией тепла: устройство и работа


Устройство приточно-вытяжной вентиляции с рекуперацией тепла. Виды рекуператоров, их достоинства и недостатки. Расчет эффективности и нюансы обеспечения требуемой производительности.

Механическая вентиляция всего дома: вытяжная, приточная, сбалансированная и обратная

Backdrafting может затянуть яд в дом

Обратная тяга — это опасное состояние, когда отрицательное давление в помещении достаточно велико, чтобы втягивать продукты сгорания от топливных приборов в дом (вместо того, чтобы выбрасывать их из прибора через дымоход или вентиляционное отверстие).

Обратная вытяжка потенциально может привести к опасным уровням окиси углерода — ядовитого газа без запаха и цвета, который может вызвать болезнь или смерть.К устройствам для сжигания с возможностью обратной вытяжки относятся печи, водонагреватели, камины или другое оборудование, которое сжигает природный газ, пропан, масло, керосин или дрова.

Факторы, которые влияют на условия давления внутри дома, включают эффекты стека, ветровые эффекты, HVAC и вытяжные вентиляторы.

Вытяжные вентиляторы могут создавать в зданиях отрицательное давление, приводящее к вытяжке.

Вытяжной вентилятор для ванны, используемый для механической вентиляции всего дома и работающий с предписанной нормой продолжительной скорости (например,g., 50-80 кубических футов в минуту) может вызвать обратную тягу, но работа вытяжного вентилятора большей мощности (например, кухонного вытяжного вентилятора 300-1200 кубических футов в минуту или рядного вентилятора для ванны с несколькими входами 150-400 кубических футов в минуту) с большей вероятностью вызовет обратную тягу, если не будет обеспечен подпиточный воздух.

Другие вытяжные устройства (сушилки для белья, центральный пылесос и обычные вентиляторы для ванн), работающие одновременно, еще больше увеличат вероятность обратного вытягивания.

Приборы для сжигания могут быть проверены на потенциальную обратную тягу.

Профессиональный стандарт BPI Building Analyst (BPI 2012) включает в себя процедуру, кратко изложенную ниже, для выполнения теста на сброс давления для каждой зоны топочного оборудования (CAZ):

  1. Измерьте базовое давление
  2. Измерьте максимальное отрицательное давление, основанное на комбинированном воздействии работы вытяжного устройства, работы обработчика воздуха и положения двери.
  3. Разница — разгерметизация наихудшего случая
  4. Сравните с пределом сброса давления при обратной вытяжке для устройства

Эта процедура обычно выполняется вместе с испытаниями на герметичность здания, содержание окиси углерода, утечки и тяги для печей с естественной и механической тягой и водонагревателей.

По результатам испытаний определены действия по поддержанию безопасности горения.

Затягивание старого дома может вызвать проблемы

Модернизация существующего дома с улучшением энергоэффективности может значительно снизить естественный обмен воздуха с окружающей средой, потенциально создавая опасность обратного вытягивания. Теперь может потребоваться механическая вентиляция всего дома для поддержания приемлемого качества воздуха в помещении.

Испытания на безопасность горения можно использовать для выявления существующих проблем до начала работ по модернизации и для подтверждения безопасной работы устройств сжигания после их завершения.

Безопасность горения и работу вытяжного вентилятора следует рассматривать вместе. Как правило, чем плотнее дом, тем больше вероятность того, что сброс давления может стать проблемой, даже если соблюдаются требования к воздуху для горения, утвержденные кодексом. Испытание на сброс давления в наихудшем случае поможет определить, будут ли устройства сгорания с непрямым сбросом давления создавать обратную тягу.

Предложения по предотвращению вытяжки и других угроз безопасности горения:

  • В идеале, установить оборудование с прямой вентиляцией (наружный воздух для горения).
  • Если оборудование с прямой вентиляцией невозможно, установите устройства для сжигания с вытяжной тягой или с механической вентиляцией.
  • Только вытяжная механическая вентиляция всего помещения может быть неприемлемой, если установлены устройства с естественной или принудительной тягой.
  • Подтвердите, что устройства для сжигания, включая камины, установлены и введены в эксплуатацию в соответствии с нормами и инструкциями производителя.
  • Выполните испытание разгерметизации наихудшего случая, если требуется, в соответствии с отраслевыми стандартами, такими как Building Performance Institute (BPI 2012), Air Conditioning Contractors of America (ACCA 2011), The Energy Conservatory (TEC 2012) или другие одобренные испытания. .

Вентиляция в частном доме из канализационных труб

После правильного решения устроить в доме систему вентиляции, встает вопрос о правильном выборе материала.

Из чего делают трубы для вентиляции в частном доме, какие лучше выбрать и что о них нужно знать.

Есть только два основных варианта. Каналы для воздуха изготавливаются из металла или пластика. Рассмотрим их плюсы и минусы.

Варианты:

  1. Из черной стали.
  2. Из оцинкованной стали.
  3. Нержавеющая сталь.

Забегая вперед, можно сразу сказать, что для небольших частных построек металлические воздуховоды применяют нечасто.

Проведем сравнительный анализ металлических и пластиковых труб для вентиляции.

Металлические трубы тяжелые, поэтому их сложнее монтировать. Их сложнее соединить.

Срок службы стали невелик (в масштабах строительных конструкций, которые теоретически возводятся веками).Сталь подвержена коррозии. Слой цинка замедляет этот процесс, но не отменяет его полностью. Слабыми местами цинкования являются стыки. И даже когда ржавчина только начинается, трубы издают характерный запах, неприятный в многоквартирном доме.

Заметно выделяется на фоне предыдущих версий из нержавеющей стали. Срок службы намного выше, но цена несоизмеримо выше, чем у пластикового аналога.

Кроме того, любые металлические трубы создают сопротивление потоку воздуха.Это означает, что владельцу придется покупать систему вентиляции более мощную, чем у пластикового варианта.

Металл нельзя назвать шумоизоляционным материалом. Любые звуки, вентиляторы, вибрации и т. Д. Будут эхом отражаться по всей вентиляционной шахте.

Металлические трубы устойчивы к высоким температурам, агрессивным средам, а главное — любой формы и размера (этим объясняется их использование в системах вентиляции крупных заводов и предприятий).

Но если у вас частный дом, а не горячая лавка, то вам повезло, что пластик изобретен!

Воздуховоды пластиковые

Эти воздуховоды прослужат долго.Очень долгое время. Они не гниют и совсем не ржавеют. И если в остальных случаях есть риск повредить хрупкий пластик при эксплуатации, то в вентиляционных конструкциях трубы прячут в потолочном пространстве, кирпичных шахтах или в стенах каркасных домов. То есть возможность навредить им минимальна.

Кроме того, пластиковые трубы легкие, что немаловажно, когда конструкция нависает над людьми, и их легче транспортировать и устанавливать.

Легко режется, что также удобно при установке сложных веток.

Технология сборки и подключения самая простая.

Гладкая поверхность внутри — отлично проводит воздух, не препятствуя потоку.

Очень медленное засорение, очистка требуется редко.

Провисание — не более 4%.

Размеры выпускаемых прямых участков по длине от 3 до 12 м. Сечение колеблется от 16 до 1600 мм. Также доступны всевозможные фитинги, повороты и переходники.

Если добавить сюда самую низкую стоимость, становится понятно, почему пластиковые трубы являются лидером вентиляционных систем.

Сухой воздух в квартире не способствует здоровью жильцов, а зимой эта проблема для многих актуальна. В этой статье мы рассмотрим виды увлажнителей воздуха и попробуем разобраться, какое устройство лучше всего выбрать в домашних условиях.

Альтернативные трубы для вентиляционной установки

Вентиляция в частном доме из канализационных труб

Канализация тоже пластиковая, но эти трубы в несколько раз дешевле вентиляции.

Возникает резонный вопрос: можно ли из них делать воздуховоды?

Противники метода обычно приводят два аргумента:

  1. Диаметры не совпадают.
  2. Это технический пластик, он выделяет вредные вещества, которые попадут в воздух помещения.

Если говорить о размерах, мастера находят способы подогнать различные размеры с помощью переходников или изоленты. Это, конечно, нарушает аэродинамику потока. Но если вы все же решили это сделать, во-первых, необходимо сделать весь воздуховод от канализационных труб от начала до конца, чтобы не было ступенек. А, во-вторых, переход от размера к размеру должен осуществляться плавно (использовать сужающийся элемент).

Аргумент о вредном испарении делает канализационные трубы пригодными только для вытяжной вентиляции. На приточку сомнительный пластик лучше не устанавливать.

Гофра гибкая

Например:

  • Ребристая поверхность тормозит поток намного сильнее, чем металлические или, особенно, пластиковые трубы. На большом отрезке это очень заметно.
  • Есть трудности с креплением.
  • При стабильно сильном потоке в гофре возникает вибрация, которая разрушает соединения и вызывает шум.

Кстати, на рынке практически невозможно найти соединительные элементы для гофрированных труб. Это связано с тем, что производители также понимают, что их продукция не предназначена для использования в длинных трубопроводах.

Гофра может быть алюминиевой и пластиковой. Версия из алюминия более тяжелая и склонна к конденсации. Но они используются везде, где есть высокие температуры.

Алюминиевые гофрированные воздуховоды могут изгибаться как угодно, но нужно помнить, что слишком сильные изгибы нарушают движение воздуха.

Использование гофры возможно только на коротких сложных участках вентиляции, где прокладка жесткого воздуховода потребует создания множества колен. Повороты в системе крайне нежелательны и, если выбирать из двух зол, то мягкая гофра сделает изгиб плавным.

Преимущества и недостатки использования

Итак, если вкратце подвести итоги, мы получим следующую картину.

Металлические воздуховоды — еще минусы:

  • тяжелые;
  • грубый;
  • сложнее подключить;
  • шумный;
  • накапливают статическое электричество;
  • Сталь
  • подвержена коррозии;
  • Нержавеющая сталь
  • стоит очень дорого.
  • огнестойкий;
  • выпускаются большого диаметра и любой формы.

Воздуховод ПВХ — отличный вариант для частного сектора:

  • легкие;
  • просто подключить, установить и транспортировать;
  • хорошая звукоизоляция;
  • гладкая поверхность;
  • не ржавеют, долгий срок службы;
  • недорого.
  • при горении выделяют едкие вещества.

Гофрированные сегменты рекомендуется использовать на небольших участках, где требуется плавный поворот.Для вытяжки использовать канализационные трубы — каждый решает сам, но на подводящей ветке точно не стоит.

Вместо заключения еще несколько пунктов.

Форма воздуховодов может быть овальной, круглой или прямоугольной. Круглые и овальные изделия могут быть спиралевидными или прямыми.

Спираль жестче, но цена выше. Их можно приобрести, если вам нужна длинная прямая линия.

Прямоугольные легче монтировать, они рациональнее используют пространство, но имеют меньшую аэродинамику.

Это всего лишь стежки. Участки между элементами крепления могут составлять 1-2 метра, если сделать больше, велика вероятность провисания.

При прохождении через воздуховоды холодного потока на его внешней поверхности образуется конденсат. По этой и другим причинам обязательным условием является утепление вентиляционного канала. Есть возможность купить утеплитель отдельно и провести дополнительные работы самостоятельно, а можно приобрести предизолированный вариант труб. Это избавит вас от лишних хлопот, хотя за это придется заплатить.

Вентиляции в ванной следует уделять пристальное внимание, потому что слишком влажный воздух приводит к отсыреванию стен и потолка, что в свою очередь приводит к росту плесени. : советы по выбору и установке читайте на нашем сайте.

О критериях выбора вытяжки на кухню читайте по ссылке. Варианты конструкций, материал устройства и стоимость.

Видео по теме

Вентиляция из канализационных труб — популярное решение для частного дома. В чем ее преимущества перед традиционной вентиляцией из металлических труб, а в чем она ей уступает? Как сделать самому?

Принципы циркуляции воздуха в жилых помещениях

Система вентиляции представляет собой комплекс воздуховодов и каналов, по которым загрязненный воздух удаляется из жилых помещений.Чтобы такая сеть нормально функционировала, ее необходимо правильно спроектировать и установить в соответствии с современными стандартами с учетом индивидуальных особенностей внутренних помещений и правил их эксплуатации.

Принцип естественной вентиляции предельно прост — в помещениях при их использовании образуется застойный воздух, наличие которого приводит к появлению зон низкого давления. Из этих зон кислород направляется в зоны с повышенным давлением, покидает дом по специальным вентиляционным каналам и замещается свежим воздухом.Циркуляция воздушных масс происходит непрерывно и по естественным причинам, поэтому при правильном проектировании в домах нет необходимости устанавливать дорогостоящие системы искусственной вентиляции.

На эффективность естественной вентиляции влияет количество воздуховодов, общая длина вентиляционных каналов, площадь участков труб и другие факторы. Но в целом естественная система довольно проста. Для его строительства достаточно собрать воздуховод, разместить его элементы по всем комнатам и подвести вентканалы к центральному стояку.По своей конструкции такая система мало чем отличается от канализации.

Почему вы используете канализационные трубы для устройства связи?

Из пластиковых труб создается довольно часто. Популярность таких систем объясняется их простотой и функциональностью — любой хозяин при желании может спланировать и создать систему вентиляции для своего дома самостоятельно, не обращаясь за помощью к профессионалам.


До появления на рынке пластиковых труб система естественной вытяжной вентиляции строилась на использовании металлических трубопроводов.Жестяная вентиляция была собрана сваркой и загерметизирована арматурой. В процессе эксплуатации потребовались значительные вложения для внесения изменений в конструкцию такой системы.

Когда на рынке появилась пластиковая труба, недостатки жестяных воздуховодов особенно остро встали перед владельцами. Конечно, пластик не может конкурировать с металлическими изделиями по устойчивости к температурным воздействиям, надежности и долговечности, но ПВХ имеет свои уникальные характеристики и преимущества, которые сделали пластиковые трубы для вентиляции в частном доме самым популярным техническим решением.

Труба ПВХ для систем вентиляции — важнейшие достоинства и недостатки

Нет законодательных норм, запрещающих использование в вентиляционном трубопроводе пластмассовых изделий, предназначенных для строительства канализационных систем. Но прежде чем приступить к планированию установки новой системы ПВХ, необходимо разобраться в характеристиках таких изделий, в их преимуществах перед жестяными трубами и недостатках.

К положительным качествам вентиляции из пластиковых канализационных труб можно отнести:

  1. 1.Бюджетный. По цене трубы ПВХ намного выгоднее луженых аналогов.
  2. 2. Практичность. Из пластмассовых изделий можно собрать различные системы вентиляции по функциональности.
  3. 3. Простая установка. Все работы по установке коммуникации владелец может выполнить самостоятельно.
  4. 4. Антистатический. Пластик не пропускает электрический ток.
  5. 5. Антибактериальные характеристики.
  6. 6. Пластичность. Пластиковую трубу можно изгибать по желанию в любом направлении.

Но если сравнить изделия из пластмассы со специализированными для строительства систем вентиляции металлическими, то канализационная труба будет иметь следующие недостатки:

  1. 1. Прочность. Пластик намного менее надежен, прочен и устойчив к негативным внешним воздействиям, чем металл.
  2. 2. Низкая устойчивость к высоким температурам. Канализационная труба не предназначена для использования в помещениях с температурой воздуха выше +50 градусов.
  3. 3. Возможности монтажа ограничены.Трубы из пластика не рекомендуется устанавливать под потолком частного дома.


В результате из канализационных труб можно строить системы вентиляции, которые менее устойчивы и долговечны, чем металлические, а также не приспособлены для транспортировки горячего воздуха. Из-за этого изделия из ПВХ нельзя использовать для построения противопожарных систем вентиляции, а также для создания вытяжек на кухне над рабочими поверхностями. Иногда к недостаткам изделий можно отнести то, что они не предназначены для установки под потолками и стенами, из-за этого у владельцев иногда возникают трудности с приобретением подходящих светильников.

Этапы построения доступной и функциональной системы циркуляции воздуха

Для устройства вентиляции в доме нужна схема. Чертеж системы можно заказать у специалистов или сделать своими руками. Проектирование инженерных систем — сложная и ответственная задача, от качества выполнения которой будет зависеть функциональность, надежность и долговечность вентиляции. Делать это самостоятельно стоит только в том случае, если у вас есть соответствующий опыт или много свободного времени, которое можно потратить на изучение норм систем вентиляции здания, правил проектирования и другой важной информации.

Для того, чтобы новая коммуникация соответствовала потребностям будущих пользователей дома, собственник должен подготовить для проектировщиков техническое задание, указав в нем требования к будущей сети, ее расположению в доме, устройству принудительных вытяжек. в отдельных помещениях (санузел, кухня, санузел).

Когда коммуникационный проект готов, можно переходить к закупке оборудования и материалов, необходимых для монтажных работ. Для устройства системы требуются: пластиковые трубы, фитинги, специальный крепеж и т. Д.Точный перечень необходимых материалов и расходных материалов для выполнения монтажных работ можно найти в разработанном проекте. Специалисты выводят эту информацию в отдельный пункт проекта и часто прописывают для каждого необходимого продукта его примерную стоимость на рынке.

Когда все необходимые материалы будут приобретены, собственник наконец сможет приступить к строительству новой инженерной системы в следующие этапы:

  1. 1. Планировка. На стенах и других поверхностях, на которые будут укладываться трубы, отметьте места коммуникаций и точку установки крепежа.
  2. 2. Монтаж крепежа. К размеченной стене крепится приобретенный ранее крепеж, на котором будут держаться вентиляционные трубы.
  3. 3. Соберите стояк. Из больших труб собирается большая вентиляционная труба, по которой будет удаляться загрязненный воздух из всех комнат в доме.
  4. 4. Сборник воздуховодов. Из более мелких деталей собираются трубопроводы, по которым загрязненный воздух из салона будет выводиться в стояк.
  5. 5. Монтаж стояка и воздуховодов.Смонтировать сборные трубопроводы достаточно просто. К установленному крепежу крепите изделия таким образом, чтобы их расположение точно соответствовало условиям проекта.
  6. 6. Подключение вентиляционных отводов. Все элементы смонтированной системы соединяются между собой, образуя общую инженерную систему.
  7. 7. Герметизация стыков. Для вентиляции нет необходимости герметизировать отдельные трубы, при правильной конструкции система будет нормально работать и без этого.Но лишних работ по герметизации не будет.
  8. 8. Монтаж механических устройств. Современные системы обычно включают не только трубы, но и механические изделия, например, вентиляторы и клапаны. Они обеспечивают лучший приток / вытяжку воздуха из помещения, поскольку пользуются большой популярностью.
  9. 9. Установка воздушных заслонок.


Чтобы вентиляция не только обеспечивала хороший микроклимат в интерьере, но и не наносила ущерба привлекательности помещений, ее планировкой и установкой необходимо заняться до окончательной отделки жилого дома.Эффективно скрыть канализационные трубы в стенах можно с помощью гипсокартона, которым покрывают поверхность трубами, а затем облицовывают подходящими материалами.

Во всех крупных зданиях необходимо обеспечить качественную вентиляцию. Сделать это с помощью пассивной циркуляции воздуха практически невозможно из-за большого объема помещений. Поэтому возникает необходимость в системе принудительной вентиляции, важной составляющей которой являются трубы. Именно через них циркулирует воздух.

Воздуховоды для системы вентиляции должны быть легкими, так как монтируются под потолком. Для тяжелого строительства требуются мощные крепежи, что не всегда возможно. Давление в системе небольшое, поэтому вентиляционные трубы не нуждаются в толстых стенках, что упрощает их работу.

Вентиляционные каналы находятся в непосредственном контакте с воздухом, которым мы дышим, и должны состоять из экологически чистого материала. Также важно обеспечить асептическую систему, чтобы не допустить появления в ней болезнетворных бактерий.

Дополнительные требования — эстетический вид (в идеале конструкции не должны быть видны под потолком и стеновыми панелями) и устойчивость к накоплению статического заряда.

Типы труб для систем вентиляции

Металлические трубы на протяжении многих лет находят применение в жилых и промышленных зданиях. Они изготовлены из алюминиевых и стальных сплавов. Их преимущества:

  • прочность;
  • прочность;
  • экологичность;
  • устойчивость к огню.

Недостатком металла является его склонность к коррозии. Эта проблема решается цинкованием и применением нержавеющих сплавов.

Еще один недостаток — большой вес конструкции. Устраняется за счет уменьшения толщины стенок воздуховодов. Как уже было сказано выше, система вентиляции не особо требовательна к прочности. Еще один недостаток — такие трубы способны накапливать статическое электричество. При изготовлении металлических воздуховодов на внутренней поверхности всегда есть небольшая шероховатость, что увеличивает сопротивление потоку воздуха и требует дополнительной мощности впрыска.

Металлические конструкции шумные. Любой сплав хорошо проводит звук. По всему зданию часто слышен шум вентилятора, электродвигателя или воздушного потока. Звук передается через вентиляционные каналы.

Совсем недавно на рынке появились трубы ПВХ. Их преимущества:

  • легкость;
  • сила;
  • низкая звуковая проводимость;
  • отсутствие статического электричества;
  • устойчивость к коррозии.

Теоретически пластик должен служить вечно.Но по сравнению с металлом отличается более высокой пожарной опасностью. Поливинилхлорид не горит, но при высоких температурах может выделять токсичные вещества, которые сразу попадут в воздух.


Конструкции из ПВХ имеют идеально гладкую внутреннюю поверхность, что снижает сопротивление воздушному потоку и увеличивает пропускную способность. Пластиковые трубы лучше подходят для установки на промышленных предприятиях, где есть агрессивная среда, например, воздух содержит пары кислоты или щелочи.Металл в таких условиях подвержен химической коррозии, а поливинилхлорид — инертный материал. Также пластиковые каналы легко и быстро устанавливаются, не требуют сварки.

Ниже видео инструкция по монтажу пластиковых воздуховодов

Изготавливаются из жесткого или среднего поливинилхлорида или полиуретана. Можно использовать многослойную прессованную бумагу, пропитанную синтетической смолой, но этот материал боится воды. Его нельзя использовать в помещениях с повышенной влажностью.

Сегодня практически все системы вентиляции собираются из труб ПВХ. Исключение составляют лишь некоторые промышленные предприятия, например, металлургические заводы, где вентиляция работает при высокой температуре. На таких объектах устанавливаются стальные или алюминиевые воздуховоды.

Важно! Пластиковые конструкции запрещено использовать, если температура проходящего или окружающего воздуха может превышать 80 градусов.

Также используются трубы из магнитных неорганических композиций с добавлением стекловолокна.В них сочетаются преимущества пластиковых и металлических конструкций — они устойчивы ко всем видам коррозии, легкие, прочные, не горят и не боятся влаги.

Особенности формы и монтажа вентиляционных труб


Воздуховоды могут иметь круглое, прямоугольное или овальное сечение. Форма подбирается исходя из конкретной системы вентиляции.

Трубы прямоугольного сечения по сравнению с круглыми более удобны в установке и компактнее, но хуже воздушные.Им потребуется более эффективная принудительная вентиляция.

Конструкции круглого и овального сечения могут быть прямыми и спиральными.

Последние более прочные за счет ребер жесткости, расположенных по всей длине, но и стоят значительно дороже из-за повышенного расхода материала при изготовлении. Спиральные каналы целесообразно использовать на длинных прямых участках воздуховодов. Конструкции с невысокой жесткостью в таких случаях могут прогнуться под собственным весом.

Трубы прямоугольного сечения только приточные.При их использовании длина прямых участков основной лески не должна превышать нескольких метров во избежание провисания и деформации. Воздуховоды прямоугольного сечения выпускаются отдельными секциями, соединяемыми сваркой или фланцевыми замками. Возможна стыковка с металлическими рельсами.

Для некоторых участков системы вентиляции требуются гофрированные полужесткие трубы переменной формы. Они изготовлены из алюминиевой ленты, натянутой на стальной проволочный каркас с ребрами большого сечения. Такие каналы можно изгибать практически под любым углом, что удобно для монтажа поворотных участков вентиляционной магистрали.Высокая гибкость позволяет использовать полужесткие конструкции только на коротких участках.

Важно! Существенным недостатком алюминиевой трубы является повышенное образование водяного конденсата на внешней и внутренней стенках в результате воздушного охлаждения. Скопившаяся влага ускоряет коррозию и значительно сокращает срок службы алюминиевого воздуховода по сравнению с пластиковым.

Более дешевый вариант гофрированной конструкции — ее пластиковый аналог, без проволочного каркаса. Гофра ПВХ легче и не подвержена коррозии, но пожароопасна, поэтому ее нельзя устанавливать в помещениях с высокими температурами.Обычно пластик не такой прочный, как сталь, но для сложных условий эксплуатации можно использовать гофрированный поливинилхлорид сверхтяжелого типа. Обладает значительной механической прочностью, не менее 1100 Н на 5 сантиметров в длину.

При установке вентиляционного устройства в здании обычно используются коллекторы различной формы и конструкции для достижения оптимальной эффективности вытяжки воздуха.


При установке воздуховодов в жилом помещении нужно учитывать ряд важных моментов.Вентиляционные каналы должны иметь эстетичный вид, в идеале и полностью прятаться под потолком или стеновыми панелями. Если у вас нет возможности скрыть канал, следует использовать прямоугольную пластиковую трубу. Он более компактный и лучше вписывается в интерьер. Желательно выбрать воздуховод того же цвета, что и окружающая стена. В жилых помещениях сложно установить большой и шумный вентилятор для принудительной закачки воздуха, но небольшие размеры частных домов позволяют ограничить пассивную вентиляцию без использования нагнетателей.

Помимо описанных выше конструкций, в жилых помещениях можно устанавливать воздуховоды из толстостенных чугунных каналов, которые обычно используются в системе канализации. Их главное преимущество — цена намного ниже, чем у алюминиевых и пластиковых аналогов.

Чугунная вентиляция в простейшем виде представляет собой трубу с защитным колпаком, выступающую с крыши или из подвала.

У данной конструкции много недостатков — большая масса, сложность монтажа (без газовой сварки не обойтись) и некрасивый внешний вид.Чугун подвержен сильной коррозии, поэтому со временем канал может забиться ржавчиной. В наши дни такие дороги практически не используются.


Можно сделать воздуховод из пластикового канала.

Кроме того, он намного дешевле вентиляционных труб, но по сравнению с чугунным чугуном он проще, проще в установке и более долговечен.

В закладки

Экскурс в историю: причины проблемы

Владельцы старых домов, в которых долгое время не производился капитальный ремонт, практически не знают проблем с вентиляцией жилых помещений, тогда как у владельцев новостроек этот вопрос стоит особенно остро.Возникает вопрос, в чем причина такой тенденции, ведь новые дома кажутся построенными в соответствии со всеми существующими требованиями, но система вентиляции в них зачастую не идеальна. Как правило, в частных домах старой постройки, где окна еще не поменяли на пластиковые, проблем с вентиляцией действительно нет. Небольшой вентиляционной трубы на кухне для вывода углекислого газа достаточно, чтобы воздух в доме всегда был свежим. Это возможно благодаря ранее использовавшимся строительным материалам и деревянным окнам, которые пропускают достаточно воздуха, обеспечивая его естественный поток по всей комнате.

В домах новой постройки используются современные «недышащие» материалы и пластиковые окна, которые хоть и более прочные, но полностью перекрывают ток воздуха. После капитального ремонта старого здания проблемы с вентиляцией не редкость. Плохая вентиляция в доме провоцирует проблемы со здоровьем хозяев, приводит к скоплению углекислого газа. Такие явления, как повышенная влажность в жилище, плесень на стенах, — основные явления, которые можно наблюдать при плохой вентиляции.Многие специалисты в области строительства приходят к выводу, что именно эпоха пластиковых окон породила недостаток свежего воздуха в жилых частных домах.

Приточно-вытяжная труба в доме

Большая часть системы вентиляции в современных домах проектируется еще на стадии строительства, но если такая система не была предусмотрена, можно восполнить этот пробел. В старом здании вполне возможно сделать вентиляционную систему с необходимыми вентиляционными отверстиями, что поможет избежать негативных последствий отсутствия адекватной вентиляции.В строительстве, как правило, используются системы воздухообмена трех типов: естественный, приточно-вытяжной и приточный. Естественная вентиляция в обычном доме с более-менее современным ремонтом не очень эффективна, так как если в комнатах есть пластиковые окна, они полностью перекрывают естественную циркуляцию воздуха. Что делает невозможным использование всей известной системы естественной вентиляции, которая так распространена и эффективна в многоквартирных домах.

Кроме того, система естественной вентиляции работает за счет перепада температур воздуха в помещении и на улице, что приводит к тому, что такая система полностью перестает функционировать в частном доме в летний период.

Для частного дома более подходящим вариантом является система вентиляции, способная нагнетать и отводить воздух, поэтому лучше учитывать приточную или приточно-вытяжную систему.

Система подачи идеальна для домов, площадь которых не превышает 300 квадратных метров. м. Если площадь дома намного больше, есть смысл использовать приточно-вытяжную систему.

Приточная вентиляция в частном доме

Принцип работы системы приточной вентиляции довольно прост.На крыше частного дома, обычно над кухней, устанавливают две — это основа будущей вентиляции. Одна трубка служит для нагнетания воздуха в помещение, другая — для вывода. Вытяжная труба, которая предназначена для подачи свежего воздуха в помещение с улицы, оснащена специальным вентилятором, часто с автоматической системой включения и выключения и дополнительным регулятором мощности, позволяющим регулировать интенсивность забора воздуха. к вентиляционным проходам.


Вентиляционные проходы сформированы таким образом, что свежий воздух поступает в спальни и другие жилые помещения, а затем, проходя через комнату, естественным образом уносится в коридор, кухню и ванную комнату, где расположены выходы.Вторая выхлопная труба используется только для вытяжки воздуха и должна иметь встроенный колпак, хотя в некоторых случаях можно обойтись и без него. Итак, вторая вытяжная труба подключается к вентиляционным каналам, которые необходимо проложить в ванной и на кухне.

Таким образом, нагнетаемый воздух попадет в спальни, а затем будет вытеснен на кухню и в ванную комнату, что предотвратит накопление влаги в помещении и неприятные запахи из кухни. Такой способ организации вентиляции в частном доме чрезвычайно эффективен.Стоит более подробно рассмотреть, как правильно установить такие вытяжные системы в частном доме, а кроме того, какие инструменты и материалы для этого понадобятся.

Система забора воздуха в дом

В уже построенном доме устроить вентиляционные каналы крайне проблематично, так как в этом случае необходимо либо проделывать отверстия в стене, что не всегда реально, либо располагаться в помещении, что не очень удобно, так как это вид общения серьезно портит дизайн интерьера.Если это частный дом, оптимальным вариантом будет размещение вентканалов на чердаке, проделав в потолке отверстия под вентиляционные отверстия. Для формирования вентиляционного канала для забора воздуха необходимо использовать специальные вентиляционные каналы, которые, как правило, изготавливаются из негорючего пластика и металлопластика, аналогичного тому, из которого сделаны стеклопакеты.

Воздушные каналы бывают двух типов: круглые и плоские. Лучше брать плоский, так как его намного проще монтировать. На рынке представлен широкий ассортимент сеток, клапанов, соединителей и решеток, которые также пригодятся для формирования системы вентиляции.Лучше всего сделать два вентиляционных выхода в одной комнате, так вентиляция будет намного лучше. Количество материала берется из расчета площади помещения. Воздуховод формируется исключительно для жилых помещений, поэтому воздух выталкивается в сторону ванной и кухни. Сформированные воздуховоды прикрепляются к трубе, по которой воздух поступает в помещение.


Система вывода воздуха из дома

Выхлопная труба в доме тоже играет роль дымохода.Как уже было сказано ранее, для удобства лучше всего располагать вытяжку в кухонной зоне. Такое расположение не случайно, поскольку, если воздуховод для воздуховода может быть любой длины, выходное отверстие для воздуха должно быть как можно короче. Это снижает вероятность образования конденсата и других связанных с этим проблем. Кроме того, на любой кухне есть газовая плита, которая является мощным источником детского выброса углекислого газа и так далее. При формировании выходных каналов необходимо помнить, что воздух, который будет выходить через них, в любом случае будет теплее окружающей среды, поэтому необходимо позаботиться об изоляции этих каналов, чтобы не допустить образования конденсат на стенах.

Воздуховоды также проложены на чердаке над кухней и санузлом. В вытяжной трубе необходимо устроить вентилятор, который будет выпускать воздух из помещения. Кроме того, к вытяжной трубе, которая находится над газовой плитой, можно подключить вытяжку, но в этом случае необходимо присоединить выход вытяжки чуть выше стенки вытяжного вентилятора с помощью боковой стяжки и крепление гибким воздуховодом. В том случае, если котел отопления расположен на кухне, его вытяжка таким же образом крепится к вытяжной трубе с помощью врезки.

Вентиляция в специально оборудованной котельной

Часто в частных домах под котельную отводят небольшое помещение. В этом помещении рационально сделать отдельную систему вентиляции, чтобы обеспечить стабильный выход продуктов разложения в отопительный сезон. Для формирования качественной вентиляции на крыше над котельной устанавливают две вытяжные трубы. Приточно-вытяжную вентиляцию делать не нужно, так как вентилятор будет лишним при выводе продуктов разложения котла.Во-первых, он будет постоянно забиваться огнем, а во-вторых, будет только препятствовать отводу паров и газов.

Кроме того, выходящая из котла газовая смесь достаточно горячая, но, как известно, всегда поднимается горячий воздух. Чтобы не допустить образования конденсата на трубе, излучающей горячий воздух, ее необходимо изолировать негорючими материалами. Вторая выхлопная труба, которая может располагаться на крыше котельной, служит как для отвода, так и для ввода воздуха.В этом воздуховоде рекомендуется установить вентилятор, работающий в двух направлениях. В этом случае система вентиляции будет выполнять роль качественного дымохода.

Кровля и система вентиляции

Многие люди, желающие провести систему вентиляции, сталкиваются с некоторыми проблемами, связанными с правильным расположением выхлопных труб на крыше. Необходимо помнить, что перед тем, как начать рубить шифер, нужно составить четкий план вентиляции всего дома, исходя из планировки и площади дома.Следует для себя отметить, сколько вводов должно быть в дымоходах на крыше. Для формирования вытяжки на крыше понадобится специальная труба. Лучше всего подходят трубы для вентиляции или, в крайнем случае, трубы из нержавеющей стали. Перед установкой вертикальной трубы на крышу дома необходимо проделать все необходимые отверстия, чтобы еще больше упростить процесс подключения вентканалов.

Все места примыкания выхлопной трубы к другим поверхностям необходимо загерметизировать, для этого можно использовать любой герметик и даже цементный раствор.Продолжайте монтаж системы вентиляции только после того, как герметик застынет и труба полностью зафиксируется в одном положении. Выхлопные трубы должны стоять прямо, без кренов, поскольку в противном случае велика вероятность образования большого количества конденсата, когда водяной пар оседает на внутренней стороне трубы.

Несколько слов «о главном» в заключение

Формирование системы вентиляции в частном доме — довольно простая задача, если предварительно продумать план этого сооружения.Стоит помнить, что вентиляция будет использоваться в будущем не один год, поэтому стоит убедиться, что все работы выполнены правильно. Кроме того, стоит помнить, что не следует использовать некачественные материалы, не подходящие для формирования вентканалов.

Настоятельно рекомендуется использовать материалы, подверженные коррозии, так как через систему вентиляции удаляется большое количество водяного пара, что в конечном итоге приведет к коррозии, особенно если было использовано большое количество металлических элементов.

Отдельно следует сказать о вентиляторах и воздухонагревателях, предназначенных для установки в вытяжные трубы. Эти агрегаты, как правило, идут с автоматической системой включения и выключения, а кроме того, с возможностью включения человеком. При детальном рассмотрении этих агрегатов надо признать, что в домах с относительно небольшой площадью лучше использовать те, которые включаются человеком, так как избыток поступающего с улицы воздуха в зимнее время года неизбежно приведет к потеря тепла в помещении.

Эффективность инженерных систем определяется характеристиками отдельных элементов и соблюдением технологии монтажа. Чтобы вентиляционная труба в частном доме выполняла свои функции, необходимо правильно подобрать и установить воздуховод. При этом следует учитывать тип вентиляции, площадь помещения и планируемую сумму затрат.

Система вентиляции частного дома

Принципы выбора вентиляционной трубы

Воздуховоды для вентиляционной установки должны обеспечивать прохождение воздушного потока по показателям, указанным в проектной документации.Кроме того, они должны отличаться:

  • герметичность;
  • огнестойкость;
  • минимальные габариты;
  • соответствие санитарно-гигиеническим нормам, включая уровень производимого шума.

Типы воздуховодов и использование

В зависимости от различных характеристик трубы вентиляция классифицируется по следующим характеристикам:

  • форма секции;
  • использованные материалы.

Наибольшей популярностью пользуются воздуховоды круглого или квадратного сечения.Круглые трубы проще в производстве, для них требуется меньше материала и они обладают хорошими аэродинамическими характеристиками. Воздуховоды квадратного и прямоугольного сечения сложнее изготовить, они больше весят и отличаются повышенным уровнем шума. Но они занимают меньше места и легко вписываются в комнату с подвесным потолком. Обычно прямоугольную вентиляционную трубу используют для установки в административных зданиях, квартирах многоэтажных домов и загородных коттеджах. Круглые воздуховоды более востребованы в производственных помещениях, где важнее функциональность, чем эстетические характеристики.


Воздуховоды круглого сечения

В качестве сырья для изготовления вентиляционных труб используют:

  • Сталь оцинкованная. Устойчив к коррозии, сохраняет свои характеристики в умеренном климате и может использоваться в помещениях с повышенной влажностью.
  • Нержавеющая сталь. Применяется для изготовления воздуховодов, обеспечивающих отвод воздушных потоков при температуре до + 500 ° С. Вентиляционные трубы из жаропрочной стали применяются в условиях воздействия агрессивных сред — на предприятиях тяжелой промышленности. .


Вентиляционные трубы прямоугольного сечения из нержавеющей стали

Кроме того, воздуховоды могут отличаться по конструкции и жесткости. В зависимости от способа изготовления они могут быть прямыми, спирально-навивными и спирально-сварными, а по жесткости — гибкими и жесткими.

Наиболее востребованными являются вентиляционные трубы жесткого типа, круглого или квадратного сечения. Они используются для создания систем с высокими требованиями к прочности и отличаются простотой эксплуатации и монтажа, но требуют надежного крепления, так как имеют значительный вес.

Гибкие воздуховоды

Гибкие воздуховоды представляют собой гофрированный шланг, в основе которого лежит стальная арматура из проволоки, а стены из металлизированного полиэстера. Они имеют небольшой вес, просты в установке и обслуживании. К недостаткам гофрированных воздуховодов можно отнести низкую звукоизоляцию и гофрированную поверхность, снижающую скорость воздушного потока при его движении. Какие трубы для вентиляции следует выбрать, определяется с учетом этих характеристик.


Для крепления воздуховодов при установке системы вентиляции в частном доме используйте фланцевое или фланцевое соединение. Во втором случае крепежным элементом служит полоса из тонколистовой стали и металлические планки. При фланцевых соединениях каналы скрепляются между собой фланцами, а для герметизации используются уплотнения.

Особенности вентиляционной установки

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы.Однако устройству инженерной сети предшествует выбор труб и разметка их расположения.

Установка естественной вентиляции

Система прокладывается еще при строительстве дома или устанавливается в специально предназначенном для этого канале. Монтаж естественной вентиляции состоит из следующих этапов:

  1. крепление воздуховодов;
  2. установка решеток и дефлекторов;
  3. обеспечение притока воздуха за счет приточных клапанов;
  4. установка вытяжек на кухню;
  5. установка вентиляторов в ванных комнатах в решетках вентиляционных каналов, работающих на обдув.

Следует учитывать, что вентиляционная трубка круглого сечения будет лучше обеспечивать тягу, а смена воздуха будет более эффективной.


Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещении воздух сухой и присутствует затхлый запах, необходимо обеспечить подачу воздуха через дополнительный вентиль или приоткрытое окно. Причина повышенной влажности и появления плесени — недостаточный отток.Устранить этот дефект после завершения строительства достаточно сложно, а самый простой способ — вентиляция принудительного типа.

Установка приточной вентиляции

Этот тип незаменим в загородном доме с большим количеством изолированных комнат и комнат с повышенной влажностью. Монтаж принудительной вентиляции выполняется по следующей схеме:

  1. установить блок приточно-вытяжной вентиляции, разместив его на утепленном чердаке;
  2. подключить к нему воздуховоды;
  3. смонтировать воздухозаборник на наружной стене так, чтобы расстояние до стояков канализации и дымоходов было не менее 10 м;
  4. если воздуховоды не устанавливаются при строительстве дома, то при монтаже системы фиксируются по планировке, при этом приточная вент труба должна быть ближе к окнам или с противоположной стороны от двери;
  5. соединить воздуховоды с агрегатом с помощью гофрированных труб;
  6. провести изоляцию вентиляционных труб;
  7. устанавливают на торцы воздуховодов решетки, а на впуске — патрубки-анемостаты.


Схема приточной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечат подачу свежего воздуха в помещения частного дома и создадут комфортный микроклимат для его обитателей.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Как установить вентиляцию в частном доме.Как сделать вентиляцию на приточную, вытяжную. Вентиляция в частном доме

Важность воздухообмена в жилых помещениях не вызывает сомнений. Качественная вентиляция — залог здоровья семьи. Но вентиляция необходима не только людям. Его задача, как одной из основных инженерных систем, при поддержании нормального микроклимата — не допустить постепенного разрушения конструктивных элементов конструкции. Плесень, повышенная влажность, «плачущие» окна, пары негативно сказываются не только на здоровье человека, но и на вещах и предметах в доме.

Особенности вентиляции в частном доме

Перед системой вентиляции в современном частном домостроении стоят совсем другие задачи, чем в домах, построенных в конце прошлого века. Так, например, удобства были «во дворе», приготовление еды — на летней кухне, погреб и гараж — отдельные помещения, а белье сушилось на улице. Сам дом одноэтажный, метраж от 60 до 100 кв.м, с неглубоким фундаментом.В строительстве использовались кирпич, цемент, песок, глина, дерево и шифер. Дома отапливались в основном печкой. Дымоход заменил вытяжку. Деревянные оконные рамы и двери естественным образом способствовали поступлению воздуха.

Факторы, препятствующие нормальной вентиляции в современных частных домах:

  • Дома представляют собой комфортабельный жилой комплекс, в котором жилая зона примыкает к кухне, санитарным помещениям, иногда к бассейну, тренажерному залу, часто с гаражом (источник токсичных веществ).
  • Пропали печи, а вместе с ними и главный вентиляционный канал.
  • При сушке белья в доме образовался сильный пар.
  • Используются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, поролон, герметики, клеи, материалы внешней и внутренней отделки.
  • Отказ от неотапливаемого чердачного помещения в пользу мансардного этажа.
  • Форма крыши без конька — плоская.
  • Углубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
  • Увеличение этажности привело к нарушению правильной циркуляции воздуха.

Учитывая все эти факторы, правильная вентиляция должна минимизировать их негативное влияние. Для каждого загородного дома выстраивается своя система, соотносящаяся с пожеланиями потребителя, его финансовыми возможностями.

Типы систем вентиляции

Схемы вентиляции в частном доме имеют три варианта расположения:

  1. Естественный — свежий воздух поступает в комнату через щели, окна, двери.Насыщенные углекислым газом — выходят через вентиляционные отверстия в санитарных помещениях (туалет, ванная) и на кухне.
  2. Принудительный — все процессы воздухообмена выполняются на специализированном оборудовании.
  3. Смешанный — одно из естественных направлений воздуха (притока или всасывания) заменяется механическим.

Естественная вентиляция основана на разнице температуры и давления снаружи и внутри. Отсюда недостаток — возможна стабильная работа в холодное время года и когда температура внутри здания выше, чем снаружи.Кроме того, для его функционирования воздух должен постоянно и беспрепятственно входить и выходить.

Приточная вентиляция в частном доме подразделяется на: наборную, состоящую из отдельных элементов, и моноблок, в котором все элементы конструктивно собраны в один блок. К недостаткам можно отнести высокую цену, сложность монтажа, при верстке — необходимость расчетов, громоздкость.

Вентиляционное оборудование в частном доме у каждого типа разное. Итак, естественная вентиляция оснащается только вентиляционными коробами и трубами.

Для принудительной вентиляции применяется:

  • вентиляторы;
  • фильтры;
  • Ионизаторы
  • ;
  • воздухонагреватели электрические;
  • осушители воздуха;
  • Рекуператоры
  • .

Приточная вентиляция в доме подсказывается такими приборами:

  • вентиль настенный;
  • Инфильтрационный клапан
  • ;
  • блок питания.

Для работы вытяжной в основном применяются вентиляторы с разными конструктивными решениями — осевые, канальные.Часто с их помощью удается решить проблему «вялого» поступления влажного и вытяжного воздуха в ванную и туалетные комнаты.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Для определения мощности системы рассчитывается такой параметр, как воздухообмен. Рассчитывается для каждой комнаты отдельно по формуле:

В — объем помещения (кубометры), рассчитанный путем умножения ширины, длины и высоты помещения;

К — утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб.м / ч).По жилым помещениям — 30, санузлам раздельным — 25, совмещенным — 50, кухням — 60-90.

Также при расчетах системы вентиляции частного дома учитываются и другие показатели:

  • Количество людей, которые постоянно находятся в доме. На одного требуется 30 кубометров. м / ч воздуха.
  • Толщина стен помещения.
  • Количество бытовой и компьютерной техники.
  • Площадь остекления.
  • Расположение здания по сторонам света.
  • Наличие (отсутствие) преобладающего ветра в данной местности.
  • Наличие в составе бассейна. Для него рекомендуется проводить отдельную систему.

Шаг 2 Естественная вентиляция: улучшение параметров

Естественная вентиляция в частном доме не всегда справляется со своей задачей по поддержанию заданных параметров температуры и влажности. Затем желательно «доработать» систему.

В этом помогут оконные подающие клапаны.Они не разгерметизируют окно, но создадут приток свежего воздуха. Их установка элементарна, следуя инструкции, с ней справится даже совершенно несведущий человек. Принцип заключается в том, что на верхней части створки монтируется удлиненное устройство (350 мм). С этого места срезается и устанавливается штатная пломба из комплекта поставки (более узкая).

Еще несколько устройств, улучшающих циркуляцию воздуха. Чтобы не перекрывать поток воздуха, на все межкомнатные двери устанавливаются вентиляционные решетки.Процесс смешения холодного воздуха окна и теплого радиатора не должен «прикрываться» слишком широким подоконником.

Если при строительстве дома спроектирована система естественной вентиляции, то следует учитывать следующие нюансы: в доме не должно быть комнат без окон; гарантия хорошей вентиляции — окна выходят на все стороны здания (исключены «глухие» стены).

Важно! Естественная вентиляция не подходит для больших домов.При правильном расположении элементов конструкции, систем отопления — идеально подходит для одноэтажных домов.

Этап 3 Приточно-вытяжные системы вентиляции

Устройство приточной вентиляции в частном доме решается с помощью настенного вентилятора. Представляет собой телескопическую или гибкую трубу, на одной стороне (внешней) которой расположена декоративная решетка с москитной сеткой (от мошек и комаров), на другой (внутренней) — вентилятор, фильтр.

Приточная вентиляция в частном доме, смонтированная в стене следующим образом:

  • С помощью соответствующего оборудования пробивается отверстие необходимого диаметра.
  • В него вставляется труба с изоляцией.
  • Само устройство крепится на клеевом растворе, состоит из вентилятора, фильтра, некоторые модели оснащены ионизатором.
  • Электрическое подключение.
  • Со стороны улицы установлена ​​декоративная накладка для предотвращения попадания дождя и снега внутрь, с внутренней стороны декоративная решетка.

Важно! Поскольку приток свежего воздуха значительно увеличится с помощью принудительной вентиляции, следите за тем, чтобы его поступление было своевременным и в необходимых объемах, иначе сквозняков не избежать.Поэтому его не следует устанавливать в спальне или детской комнате. Оптимально — кухня, столовая.

Схема вытяжной вентиляции в частном доме с хорошим естественным притоком может состоять из вентиляторов, установленных в помещениях санитарных комнат, на кухне. Настенный вытяжной вентилятор на кухне устанавливается так же, как и приточный. В санитарном помещении в вентиляционном канале монтируется либо осевой, либо канальный.

Вытяжка на кухне над плитой тоже будет дополнительным вытяжным каналом.Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме задохнется.

Шаг №4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома — приточно-вытяжная вентиляция с механической индукцией. Используются два типа его конструкций: наборная и моноблочная.

Схема вентиляции в частном доме по моноблочной системе выглядит так:

  • воздух с улицы через приточный воздуховод поступает в рекуператор;
  • очищен от вредных примесей атмосферы;
  • нагревается до необходимой температуры;
  • далее по воздуховоду входит во все комнаты дома;
  • отработанный воздух поступает в рекуператор через выхлопную трубу;
  • отдает тепло поступающему холодному воздуху;
  • из рекуператора, через дымоход в атмосферу.

Вентиляция в частном доме своими руками: некоторые особенности

Подача воздушных потоков во все помещения и сброс их в атмосферу осуществляется по сети воздуховодов. Его составные части: воздуховоды, переходники, отводы, тройники. Характерные особенности: площадь поперечного сечения; форма; жесткость (жесткая, гибкая, полугибкая). Регулировка расхода обязательна. При превышении допустимых значений генерируется сильный шум.Материал для приточной сети — оцинкованная сталь или пластик.

Утеплитель подбирается по желанию, но толщиной не менее 10 мм. Приточный патрубок от наружной решетки к отопительному блоку (рекуператору) изолирован, а вытяжной колпак находится на чердаке. В качестве датчиков используются термостаты, гидростаты, датчики давления.

Для правильной работы уличной вентиляции в частном доме необходимо соблюдать требования. Во-первых, необходимо утеплить часть дымохода, проходящую через холодный чердак.Утеплитель выбирают влагостойким. Во-вторых, отходящая труба должна быть на 0,5 м выше уровня конька. В-третьих, желательно на конце трубы установить дефлектор. Он улучшит работу всей системы на 15-20% за счет втягивания отработанного воздуха и пропускания его через специальные отверстия. Кроме того, он защитит трубу от снега, дождя, птиц, мусора, а зимой — от замерзания.

Если вы решили сделать вентиляцию своими руками, помните, что воздуховоды, воздуховоды и другие элементы системы не должны бросаться в глаза.Если система будет установлена ​​после отделочных работ, то скрыть их будет практически невозможно. Поэтому вентиляцию нужно вкладывать в проектные работы. Установка системы требует ввода в эксплуатацию.

Системы вентиляции разнообразны по конструкции, поэтому выбрать подходящий для частного дома вариант довольно сложно. Прежде чем принять решение, нужно разобраться во множестве тонкостей и нюансов.

Для чего это нужно?

Домашняя вентиляция в коттедже или загородном коттедже нужна в первую очередь для вентиляции, то есть для замены отработанных воздушных масс на свежие.Однако этот, казалось бы, простой ответ скрывает множество тонкостей и нюансов. Не всегда достаточно накачать определенный объем воздуха снаружи и выпустить его часть наружу. Очень важная задача — очистить домашнюю атмосферу от грязи, вредных микроорганизмов и частиц пыли.

Даже в коттеджных поселках чистота воздушных масс вызывает сомнения. Все-таки заводы где-то каждую минуту работают, мчатся поезда и самолеты, дым идет от электростанций и из выхлопных труб автомобилей.Обычная газовая плита загрязняет атмосферу в помещении добавками влаги. Пластиковые окна мешают нормальному процессу дезинфекции. Современные вентиляционные устройства успешно решают все эти проблемы.

Благодаря сеткам на окнах не могут попасть шмели и мухи, комары и листья. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходящий через сетку, остается таким же чрезмерно влажным или сухим, как и снаружи.Зимой не отапливается, а летом приносит утомительную жару. Грамотно сделанная вентиляция надежно отсекает все эти негативные факторы, не дает поселиться в доме плесени и прочим грибкам.

Устройство системы вентиляции

Вентиляционные комплексы могут решить такие задачи только в том случае, если они правильно организованы по особой методике. Для организации шахт широко используются пластиковые воздуховоды. Благодаря универсальным соединениям вы можете собрать все самостоятельно.Металлоконструкции более надежны, но собрать из них воздуховод намного сложнее. Эту работу выполняют в основном мастера.

Для распределения воздуха используются решетки; иногда на 1 дом может упасть более 10 решеток. Они делятся на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с другими составляющими элементами) должна перекрывать отверстие для прохода воздуха максимум на 40%. Системы принудительной вентиляции часто оснащаются диффузорами и вентиляторами.

Вентиляционные комплексы, оборудованные воздухонагревателями, способны нагревать приточный воздух. Эффективность этого варианта выше, чем использование даже лучших нагревательных приборов для прогрева уже подаваемого воздуха. Очень важным компонентом во многих случаях является фильтр. В загородных домах их использовать нельзя, но близость к федеральной трассе или железной дороге требует применения соответствующего устройства. В этом случае он должен справиться только с выделением воздуха из пыли.

Независимо от сложности наполнения, используемого оборудования и естественного или искусственного движения воздуха, он берется снизу и выпускается в верхней точке. Из дополнительных устройств в схеме естественной вентиляции присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит — автономного типа. Важно понимать, что они не способны заменить целую систему вентиляции. Ведь забора воздуха у потолка и на значительном удалении от отопительных приборов все равно не происходит, а потому атмосфера в помещении неизбежно останется забитой.

Виды

Уже на момент строительства любое здание, в том числе и частный дом, необходимо оборудовать устройствами естественной вентиляции. Это базовый минимум, без которого невозможно обеспечить нормальные условия в помещении. Именно для таких компонентов обычно выполняется расчет в первую очередь, а доля воздуха, обеспечиваемого естественной вентиляцией, вычитается из потребности, чтобы определить требуемую мощность механических устройств.Но недостатком такой системы является то, что она стабильно работает только в очень жестких рамках. Достаточно изменить погодные условия, просто изменить направление ветра, и КПД стремится к нулю.

Приточные системы вентиляции обеспечивают рациональное управление качественными характеристиками воздуха в доме. Самый простой способ обеспечить приток воздуха — установить вентилятор в оконном проеме. Недостаток этого варианта в том, что он хорошо работает только в теплые периоды.Если температура будет очень низкой, это создаст дискомфорт.

Наружная вентиляция, которую можно увидеть в общественных и промышленных зданиях, чрезмерна для частного дома. И дело не только в чрезмерной мощности, но и в большой занимаемой площади. Вам необходимо будет выполнить работу максимально точно и разработать проект до мелочей. Широко используются моноблочные приточные системы. Такие системы собираются в едином корпусе с шумоизоляцией.

Персональные системы притока работают только для одной комнаты. Большинство этих устройств маломощные, не создают сильного шума. Стоимость приобретения невысока. Нет необходимости использовать воздуховоды и привлекать специалистов. Допускается оснащение таких систем рекуператорными установками, но их эффективность обеспечивается только при положительной температуре воздуха.

Приставной тип вентканалов должен иметь размеры 10х10 или 15х15 см. Желательно использовать уже готовые трубы, а не строить коммуникации из гипсокартона.Это более надежно и экономит время на установку. Трубы выведены над кровлей, высота подъема определяется местом установки. Запрещается использовать вентиляцию совмещенную с дымоходом; приток и вытяжка для кухни должны быть независимыми друг от друга.

Отдельные вентиляционные каналы ведут в помещения, необходимые для решения бытовых проблем. Это гардеробные, прачечная и кладовые. Такие каналы нельзя прокладывать в несущих стенах. Втягивать их в наружные стены тоже нецелесообразно, там это приведет к постоянному образованию конденсата.Прокладка вентканалов для газа также имеет свои особенности. В этом случае не имеет значения, установлены ли колонки (водонагреватели), отопительные котлы или кухонные плиты.

Сжигание природного газа неизбежно приводит к снижению концентрации кислорода в воздухе. К тому же это вызывает повышение концентрации углекислого газа, дымоход все больше забивается сажей, воздух в помещении стремительно наполняется водой и пылью.И все это опасно не только субъективными неудобствами: существует угроза здоровью и даже жизни человека. Поскольку в частных домах, за исключением больших коттеджей, котлы мощностью более 30 кВт не устанавливаются, именно с этого уровня следует исходить. Естественная приточная вентиляция котельных создается с канальной схемой, запас которой составляет около 1 см.

Диаметр воздуховодов не менее 150 мм. Укладывать их нужно в проемы с небольшим уклоном на улицу.Чтобы закрыть пустые участки, используйте пенополиуретан. Вышедшую за контур часть пенопласта после застывания необходимо срезать. Исключить засорение пылью в данной схеме не удастся; решение проблемы — использовать сетки с фильтрами.

Еще одна решетка монтируется на выходе трубы на улицу, чтобы внутрь не попадали мелкие животные и мусор. Выпуск должен располагаться на расстоянии не менее 1 м от котла. Это требование призвано предотвратить влияние холодного воздуха на работу газового котла.Не стоит слишком полагаться на автоматизацию: да, она способна компенсировать такой эффект, но это только существенно сократит срок службы изделия. Естественный формат вентиляции котельной в зависимости от внешних условий позволяет экономить электроэнергию.

Приточно-вытяжные установки смешанного типа содержат фильтры, вентиляторы и нагреватели. В котельных обеспечивают полноценный микроклимат. Учитывая возможности современных автоматизированных котлов, такие системы позволяют снизить расход топлива и стабилизировать работу теплового хозяйства.В котельных могут применяться канальные или бесканальные системы подачи воздуха. В первом случае его потоки собираются вместе, а затем выбрасываются наружу естественным или насильственным путем.

Для перемещения воздуха, вырабатываемого газовым оборудованием, чаще всего используются прямоугольные каналы на основе оцинкованной стали. Такие системы легко и просто установить. В комплект всегда входят необходимые детали. Во вспомогательной арматуре почти всегда нет необходимости. Поскольку размеры и масса воздуховодов невелики, вы можете создать их своими руками.

Кодекс требований и правила проектирования

Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего требованиям ГОСТ 30494. Также следует руководствоваться инструкциями, содержащимися в санитарных правилах 2002 года. Даже средства аварийной вентиляции и противодымной защиты не могут создавать общий шум выше 110 дБ, а импульсный шум — более 125 дБ.Антикоррозийное покрытие воздуховодов можно производить легковоспламеняющимися красками, но их толщина не может превышать 0,02 см.

Согласно действующим в России нормам, необходимо приводить воздух в движение, если метеорологические характеристики местности не обеспечивают требуемых параметров для его движения. Также это может быть связано с необходимостью очистки поступающих воздушных масс. Механическая вентиляция обязательна во всех помещениях, где естественная вентиляция полностью невозможна. Еще один случай, когда без искусственного поощрения не обойтись, — это участки, в которых температура воздуха опускается до -40 градусов и ниже.В таких ситуациях также необходимо дополнить насосные системы средствами обогрева.

Согласно СНиП очистку воздуха от пыли необходимо проводить до ПДК для конкретного населенного пункта или ниже. Расчет всех систем нужно делать так, чтобы температура в помещении не опускалась ниже 12 градусов. В идеале он должен быть в нормированных рамках. Самая низкая точка участка, в который поступает воздух снаружи, должна находиться на высоте не менее 1 м над устойчивым снежным покровом и 2 м над уровнем земли.Если территория может быть подвержена песчаным бурям, подъем следует делать уже на 3 м. Но необходимость защиты воздухозаборников от пыльцы, листьев, веточек, лепестков и тому подобного определяется индивидуально, согласно техническому заданию.

Все места прокладки транзитных каналов через стены должны быть заделаны перегородками из негорючих материалов. Запрещается совмещать воздуховоды с газопроводами, электропроводкой, кабелями связи и канализацией. В запрет также входит подход всех этих коммуникаций к трубам и их несложное пересечение.При наличии нескольких систем вентиляции (обычно приточно-вытяжной) приборы для измерения температуры и давления делают единообразными для всех контуров.

Согласно действующему ГОСТу допускается применение только тех способов крепления воздухораспределительных устройств к воздуховодам или капитальным конструкциям зданий, которые предусмотрены технической документацией на изделие.

Материалы и комплектующие

Устройство вентиляции в домах из СИП-панелей имеет свои особенности.В этом случае, поскольку здания предельно легкие, обычно используются простейшие системы вентиляции. Исключение составляют дома высотой в два и более этажа. Даже если дом из таких панелей построен по технологии вентилируемого фасада, дополнительный приток воздуха все равно необходим. Самый простой способ обеспечить его приток без нарушения климатических свойств помещения — использовать специальные клапаны.

В основном монтируются непосредственно в каркасы домов. Такие конструкции внешне незаметны и не ухудшают внешний вид построек.Для соединения приточной арматуры с каркасом и перекрытиями можно использовать пластиковые или асбоцементные трубы. Делать воздуховоды из металла категорически недопустимо. Они значительно увеличат шум и ослабят теплоизоляцию. По мнению профессионалов, асбоцементные плиты как основа вентиляции СИП-дома намного лучше пластиковых аналогов.

Системы механической вентиляции в СИП-домах могут обеспечивать очистку и нагрев воздуха одновременно с откачкой.Проблема в том, что без помощи профессионалов сделать такие линии бывает довольно сложно. Только высококвалифицированные и умелые люди смогут успешно решить такие задачи. Ключевым звеном является вытяжка, обеспечивающая разрежение воздуха в жилых помещениях. Поскольку забор воздушных масс производится принудительно, образуется повышенное давление, обеспечивающее выход (вытеснение) отработанной части атмосферы на улицу.

Во многих каркасных домах стараются делать комбинированные системы вентиляции. Они помогают поддерживать оптимальное движение воздуха при низком потреблении энергии. Большой коттедж (180-200 кв. М.) Требует 6, 7 или 8 вентиляционных каналов. Если общая площадь жилища меньше или больше, их количество тоже нужно изменить. Трубы образуют своеобразный коллектор, в котором установлен вытяжной вентилятор.

Лучше использовать не просто механические вентиляторы, а полностью автоматизированные вентиляторы. Их нужно будет подключить к датчикам влажности, установленным в каждой из комнат.Тогда в любом помещении будет обеспечен оптимальный температурно-влажностный режим. Использование инфракрасных измерительных приборов не рекомендуется из-за непомерно высокой стоимости. Мощность болельщиков рассчитывают только профессионалы, ведь без специальной подготовки правильно это сделать никто не сможет.

Для формирования вентканалов в частных домах часто используют канализационные трубы ПВХ сечением 11 см. Они почти в 3 раза выгоднее оцинкованных аналогов, а воздух при движении по ним производит меньше шума.Что немаловажно, такие конструкции сравнительно легко монтируются, а стыки будут иметь высокую степень герметичности. Такие трубы могут комплектоваться фитингами различного типа, что дает возможность делать плавные и крутые повороты трубопроводов под произвольным углом.

Гладкость внутренней стенки практически исключает препятствия для движения воздушных потоков. Это означает не только минимальный «объем», но и высокую эффективность вентиляции. Купить такие трубы не составит труда ни в одном городе.Но необходимо учитывать, что все трубы канализации круглые; они занимают больше места, чем прямоугольные конструкции такой же вместимости. Но опасения по поводу накопления статического электричества на пластиковых трубопроводах, как показала практика, не имеют оснований.

Что касается выделения токсичных веществ, то ничего нельзя сказать без изучения конкретного образца. Только после проверки в лаборатории становится ясно, опасен ли тот или иной вид пластика. Потребителю остается только ориентироваться на сертификаты качества от производителей и продавцов.Перед тем, как составить схему подключения вентиляционных труб, необходимо учесть естественный или принудительный характер вентиляции. Только тогда можно будет использовать правильные формулы для расчета поперечных сечений для уровня пропускной способности.

Дымоходы, а точнее системы приточной вентиляции, заслуживают особого внимания. Хотя они не пересекаются с вентиляцией, они не могут образовать единый контур, тем не менее решаемые задачи довольно близки.Слабость тяги в частном доме плоха не только угрозой отравления дымом и угарным газом, не только копотью и копотью в быту. Даже небольшое его ослабление, которое бывает трудно заметить, оборачивается перерасходом топлива, падением эффективности его сгорания и ускоренным охлаждением помещений.

Еще один нюанс — нестабильная работа вытяжки грозит возгоранием. Если копоть накапливается, однажды она может вспыхнуть, и даже жаропрочный кирпич не выдержит.Заменив обычные деревянные окна с трещинами на пластиковые, установив стальные двери, неизбежно ослабим тягу. Ведь все конструкции дымоходов тоже рассчитаны на этот канал притока свежего воздуха. Следовательно, необходимо будет компенсировать падение мощности естественной вентиляции с помощью специальных приемов.

Флюгер и флюгер могут использоваться для борьбы с воздействием ветра или изменениями направления движения воздуха.Такие элементы, поворачиваясь по ходу потока, перекрывают головку трубы и поддерживают в ней стабильный режим обтекания воздуха. Обтекая такие детали, ветер способствует образованию разреженных участков над концом дымохода. В результате улучшается тяга без потери электроэнергии. Чаще всего фургоны изготавливают из нержавеющих марок стали, толщина листа должна быть не менее 0,05 см.

Для обеспечения движения вокруг своей оси фургоны снабжены закрытыми опорными подшипниками. Такие устройства не требуют дополнительного обслуживания в течение всего периода эксплуатации. Если продукт соответствует стандартным нормам, на корпусе не собирается конденсат и сажа. Единственное, что понадобится хозяевам — это бороться с образованием ледяных корок. Кроме того, стоит учесть, что флюгерные вентиляторы плохо и нестабильно действуют при очень сильном ветре.

Роторные турбины — альтернатива. Эти устройства также используют энергию атмосферных токов.Но скручивание происходит в одну сторону вне зависимости от того, куда дует ветер. Шар, собранный по особой системе «лепестков», предохраняет трубу от засорения всевозможной грязью и препятствует оседанию птиц и насекомых. Однако при полном отсутствии ветра это дорогостоящее изделие практически бесполезно.

Вентилятор-вытяжной вентилятор не зависит от погоды. Принципиально отличается от каминного вентиляционного устройства, предназначенного для принудительной тяги. Основа устройства — электродвигатель, рассчитанный на питание в обычной домашней электросети.Если вы хотите создать повышенную тягу в дымовом канале для небольшого камина, необходимо использовать вентилятор дымососа. Качественные конструкции обеспечивают нормальную вентиляцию очага даже при прогреве дымохода до 600 градусов.

Как сделать самому?

Приступать к устройству вентиляционных коммуникаций в частном доме можно только после того, как будет составлена ​​схема по всем правилам. Но сама схема может быть составлена ​​только на основании точных сведений и оценок:

    требуемые параметры воздухообмена;

    созданный микроклимат;

    Нормы

    на установку вентиляционного оборудования;

    Особенности и режимы его использования.

По российским стандартам требуется 1 кв.м закрытого помещения, 3 кубометра. м воздуха за 60 минут. Но при этом нельзя забывать о «человеческих» нормах — 30 кубометров каждая. м на арендатора. Обо всем этом стоит помнить, когда приходит время рассчитывать сечения и внутренние диаметры каналов, их длину и скорость движения воздуха. Если кухня оборудована электроплитой, то туда нужно подавать 60 кубометров.м воздуха, а если газ — на 50% больше. По возможности стоит составить техническое задание и доверить разработку проекта квалифицированным специалистам.

Как и в случае с другими техническими системами, нужно стремиться к сокращению количества устанавливаемых деталей. Важно продумать такие моменты, как:

    возможность все отремонтировать и настроить своими руками;

    наличие резервных узлов;

    простота управления;

    надежность в различных условиях;

    гармоничное вписывание вентиляционного комплекса в интерьер;

    экономичность при установке и использовании.

Все продольные швы на воздуховодах и других элементах должны смотреть вверх. Каждый крепеж затягивается до упора, чтобы болты больше нельзя было поворачивать. Ставить отдельные части коммуникаций на предназначенные для них крепежи можно только после монтажа. При выборе и использовании крепежа обращайте внимание на массу воздуховодов. Нагрузка с них не должна передаваться на устройства.

В обязательном порядке все крепления снабжены средствами, сдерживающими распространение вибрации. Вентиляторы радиальные предполагается разместить на жестких опорах и закрепить анкерными болтами. Блоки фильтров необходимо вытягивать равномерно, чтобы они не провисали. Незакрепленная установка электродвигателей (если они плохо подогнаны к вентиляторам) запрещена. Рекомендуется проверить, чтобы лопасти вентилятора вращались свободно.

Все отверстия для прохождения воздуха закрываются защитными решетками с размером ячеек не более 70 мм.Также обязательно минимизировать количество изгибов и поворотов, а также пересечений и перекрытий. Последовательность монтажных работ в любом случае следующая:

    разметка позиций для использования крепежа;

    монтаж подпорных конструкций;

    подготовка воздуховодов и получение комплектующих;

    формирование отдельных секций системы вентиляции;

    объединение их в монолитный комплекс с объединением в соответствии с планами и схемами, соответствующими нормативным требованиям.

В жилых домах, в отличие от промышленных, вентиляционные каналы чаще всего скрывают от внешнего вида с помощью элементов отделки. Выбор системы вентиляции для частного дома определяется такими соображениями, как:

    строительные материалы здания и его перекрытий;

    общая площадь;

    интенсивность использования жилища;

    количество жителей;

    эколого-санитарная характеристика наружного воздуха;

    климатический режим местности;

    роза ветров;

    особенности факторов, загрязняющих домашнюю среду;

    экономическая целесообразность использования тех или иных решений;

    обеспечивает комфортную и санитарно-безопасную среду в помещениях;

    минимизация пожарной опасности и шума;

    не оказывает негативного воздействия на соседние дома и участки, на окружающую среду.

В частных домах может применяться как принудительная, так и естественная система. Второй вариант предпочтительнее для построек из кирпича, дерева и керамзитобетонных блоков. Если в жилище есть балкон или лоджия, эти помещения необходимо оборудовать устройствами микровентиляции. Но гораздо чаще для отвода конденсата используются вытяжки. Приточно-вытяжные устройства необходимо использовать в помещениях, не имеющих окон.

Приточно-вытяжная вентиляция рекомендуется для вентиляции встроенных гаражей и бытовых котельных.В смешанной системе за приточку отвечает конвектор, дополнительными функциями которого являются нагрев, фильтрация и дезинфекция приточного воздуха. Ультрафиолетовые излучатели широко используются для борьбы с вредными микроорганизмами.

Использование рекуператоров позволяет исключить переохлаждение жилых помещений зимой.

Поэтапный монтаж предполагает установку:

Если ставить блок не нужно, он просто пропускается.Но общий порядок менять не нужно. Кондиционеры устанавливаются в последнюю очередь перед разгрузочным отверстием. Внутренние вентиляционные каналы, проходящие через неотапливаемые крыши, должны быть покрыты теплоизоляцией. Когда вы планируете совместить приток и отток, нужно позаботиться об установке вытяжных вентиляторов. Линии электропередачи прокладываются в последнюю очередь, непосредственно перед их подключением; обязательно заземлите их.

При разделении систем вентиляции на секции, сети для каждой из них собираются отдельно.В обязательном порядке необходимо провести предпусковые испытания всех агрегатов.

Входы и выходы предполагается бурить с небольшим уклоном в сторону улицы. Это важно для полного отвода конденсата. Диаметр отверстия — не менее 120-130 мм.

Между подоконником и радиатором отопления желательно установить настенную арматуру. В стене необходимо проделать проход, сечение которого составляет от 50 до 60 мм. Труба входит в отверстие. Затем нужно закрепить внешний и внутренний распределители.Последующую очистку клапана следует проводить каждые 6 месяцев или даже чаще.

Средства, активирующие вытяжку в частном доме, устанавливаются в основном на кухнях (над плитами) и в ванных комнатах. Ток потребления таких систем невелик, есть возможность питать их электричеством от регуляторов лампочек. За счет обратного клапана можно исключить смешение, взаимное перекрытие потоков, устремляющихся из туалетов и ванн.Воздух может легко проходить через него, но обратное движение невозможно. Небольшие модификации зафиксированы на:

Выбирая товар, нужно смотреть не только на его соответствие проекту. Очень важный момент для качества клапана — это изоляция от воды. Специалисты отмечают, что бесшумные системы во время работы потребляют больше электроэнергии. Опыт использования разных версий позволил сделать вывод, что корпус из акрила и полиизопропилена отличается повышенной прочностью.Выход через стену — не единственный способ обеспечить приток воздуха, также существует возможность установки изделий (или подготовки проходов) в оконных блоках или отдельно.

Открыв раму, срежьте с нее снизу наружный уплотнитель, длина которого не превышает 50 мм. Удаленную часть материала оставляют на хранение, потому что может внезапно потребоваться возврат. Аналогичная часть внутреннего уплотнителя срезается вверху. Принцип предельно прост:

    наружный воздух поступает в нижний канал;

    проходя через внутреннюю полость рамы, поток нагревается;

    Улучшенная порция воздуха сверху забрасывается в комнату.

Но такая мера при всей простоте и удобстве выполнения приемлема только в южных регионах. Везде, где могут возникнуть сильные морозы, наружное отверстие замерзнет и перестанет работать. Кроме того, нет возможности фильтровать или сильно нагревать воздух. Клапаны в этом плане более совершенны, но у них есть свои недостатки:

    многие стены можно пробить только специальными инструментами;

    Бурение

    будет сопровождаться выбросом массы мелкой пыли;

    оценка качества тепловой защиты деревянной или каменной стены в просверленном месте возможна только зимой — когда быстро устранить недостатки практически невозможно;

    нагрев, фильтрация, осушка и увлажнение воздуха возможны только с использованием электрических систем.

В жилом коттедже, где установлен отопительный котел, чаще всего применяется распределенная система воздуховодов. Причина в том, что любые отопительные котлы во время своей работы поглощают много воздуха. Ни естественная циркуляция, ни клапаны не могут восполнить возникшие потери. Преимущественное расположение притока — у входа в жилище или в коридоре. Ведь именно эти точки гарантированно сообщатся со всеми остальными, и воздушным струям нужно будет преодолеть минимально возможное расстояние.

Ящики для воздуховодов могут изготавливаться не только из стали, но и из пластика; гофрированный алюминий в некоторых случаях дает хорошие результаты. Чтобы места пересечения элементов были непроницаемыми, можно использовать как герметики (их много), так и изоленту. Трубы крепятся к потолку с помощью подвесов, тщательно выбирая их конструкцию. Крепление к стенам производится с помощью специальных хомутов. Для сдерживания шума и вибрации допускается использование поролона или поролона.

Во время предстартовой проверки необходимо проверить:

    отсутствие вибрации;

    обеспечение проектирования и / или нормативных требований;

    нормальная работа всех установленных деталей и устройств управления;

    правильное распределение воздуха в соответствии с плановыми расчетами;

    Комплектность дымоудаления на кухне;

    Полезность очищения ванн и туалетов от влаги, от неприятных и резких запахов;

    отсутствие дефектов на всех крепежах и соединениях;

    отсутствие коротких замыканий и неисправностей электрических цепей;

    Равномерность температурной коррекции при работе отопительных приборов.

Распространено заблуждение, что в деревянном доме сами стены обеспечивают полный проход воздуха. Даже для бревенчатых домов, возведенных в соответствии с современными требованиями, это уже не так. Еще острее проблема стоит в каркасном доме с основными деревянными элементами. Если этого соображения недостаточно, важно посмотреть на другое:

    дерево легко пропитывается влагой и гниет;

    без полноценной откачки, естественная способность древесины пропускать воздух в любом случае не позволит вам установить его правильное изменение;

    естественная циркуляция не дает прогревать воздух;

    углекислый газ, избыточное тепло и влага, содержащиеся в воздухе, не проникают через деревянные конструкции.

Естественная вентиляция в деревянном доме обычно закладывается сразу при строительстве. Вертикальные каналы делают сначала в подвалах, а затем и в других частях жилища. В подвалах готовятся форточки, а на цокольном уровне монтируется приточный канал. Рекомендация: желательно устанавливать с севера, так как там наибольший перепад температур, а также создаваемая им тяга. Если дом занимает большую площадь, требуется формировать сразу несколько каналов.

Организация вентиляции в кирпичных домах заметно отличается от только что описанной схемы. Вытяжки должны быть выполнены с полным соблюдением требований пожарной безопасности. Все вытяжки также оснащены изолирующими решетками; если они также сделаны из кирпича, в обязательном порядке необходимо создать специальные карманы, которые позволят удалить скопившуюся сажу и пыль. Подача воздуха внутрь кирпичного дома осуществляется вентилятором, установленным рядом с окном. Но для отвода отработанной воздушной массы ее помещают в канал напротив оконного проема.

Каналы прокладываются в любом случае по шаблонам. Для их изготовления используются доски размером 140х2500х25 мм. Такие детали имеют прорези, каждый из которых по диаметру совпадает с вентиляционным каналом. Если площадь комнаты 30 кв. М и меньше, для нее вполне хватит ниши 14х14 см. А вот возвышение кладки канала над поверхностью кровли должно быть не менее 7 кирпичей.

При работе нужно следить, чтобы каждый шов был идеально закрыт раствором.Только тогда будет исключено просачивание дыма, паров, копоти и копоти в обслуживаемое помещение. Во всех комнатах, где нет естественной циркуляции в кирпичном доме, в три раза важнее обеспечить искусственную подачу воздуха. Убрать его также придется механически. Недопустимо наличие трещин и посторонних отверстий, трещин в стене, внутрь которой подается холодный воздух.

Дома с деревянным каркасом, эксплуатируемые только в летние месяцы, нельзя оборудовать системами вентиляции.Но если они все же создаются, рекуператор стоит дополнить байпасом. Тогда в жаркие дни можно отменить избыточный нагрев наружного воздуха, не нарушая конструкцию воздуховода. Можно использовать как обычные, так и моноблочные комплексы. Второй вариант отличается повышенной шумозащитой, поэтому отлично вписывается в частное жилье.

Многие проекты каркасных домов изначально дополняются специальными ямами, которые изначально предназначены для проведения необходимых коммуникаций.Не стоит отказываться от такой возможности. Пластиковые трубы для подачи и отвода воздуха идеально подходят для каркасных зданий, потому что они:

    дешевле стальных;

    не подвержен разрушающему действию конденсата;

    не превращаются в мосты холода.

Минимальный размер горизонтальных каналов 10х10 см. Для горизонтальных магистралей этот показатель начинается с 12х12 см. Обязательно использовать оконные рамы для размещения приточных клапанов (вместе со стенами).Вентиляционные каналы рекомендуется устанавливать рядом с воздуховодами, обслуживающими газовые котлы. Если дом оборудован обычной печью, отводной канал максимально приближен к этому устройству.

Вытяжку в одноэтажном доме часто дополняют бытовым вентилятором. Такой подход достаточно удобен и позволяет исключить распространение неприятного запаха по дому. Но обеспечить нормальную работу системы невозможно, не оставив щелей, отделяющих пол от дверей.Центральный кондиционер часто является дополнительным усовершенствованием. Однако его использование затруднено тем, что придется тянуть очень толстые трубы.

Они занимают много места, не всегда практичны и выглядят комфортно. Стоимость такого устройства доступна далеко не всем людям. Но вне зависимости от сезона он обеспечит одинаковый уровень обогрева любого помещения. В двухэтажном жилом доме проблемы несколько иные. Здесь на первый план выходит обеспечение нормальной циркуляции воздуха в санузлах и кухнях, занимающих разные ярусы.

К сведению: обычные технические решения, применяемые в двухэтажных домах, часто создают усиленный шум. К этому надо немедленно подготовиться и активно гасить посторонние звуки. При этом снижать мощность вентиляции проблемных помещений нельзя — воздух в них необходимо менять 10 раз за 60 минут. Профессионалы считают, что лучшим решением проблемы является использование приточно-вытяжной естественной конфигурации и рекуператора.

Основная вентиляционная установка в доме, как с полноценным вторым этажом, так и с мансардой, должна перекачивать не менее 400 кубометров в час.м воздуха.

Но чем больше вентилируемая площадь, тем прочнее должна быть установка. Рекомендуются децентрализованные рекуператоры. Такие устройства устанавливаются в отдельных помещениях, при этом нет необходимости в системах воздуховодов. Положительные результаты отражаются даже в соседних помещениях.

Правильное движение воздуха обеспечивается размещением приемных и отправляющих отверстий на противоположных стенах. Но их площадь должна быть строго одинаковой, только тогда прохождение воздушных потоков будет нормальным. Рекомендация: верхнюю решетку правильнее заменить на трубу, поднимающуюся над крышей.В этом случае общий КПД только возрастет. Желательно оборудовать канализацию отдельной системой вентиляции.

Сливные трубы изготовлены из тех же материалов, что и сливной стояк. Для их реализации используется канал, который предусмотрен конструкцией дома. Важно: если архитекторы изначально не озаботились таким моментом, следует использовать горизонтальный выход в стену. Так как слив в частном доме небольшой, то и попадание запахов септиком очень ограничено.Внутренние стороны утепляются рубероидом или битумом, а внешние стороны покрываются глиной на 350 мм и чуть больше.

При устройстве вентиляции в домах из газобетона есть свои тонкости. Часто центральные каналы изготавливают из надежных марок оцинкованной стали. Утепление проходов помогает исключить возникновение конденсата. Альтернативой таким мерам является кладка воздуховода из кирпича или кожуха с тщательно сконструированной пластиковой шторкой. Вентиляция газобетонных помещений проводится не реже 5 раз в час.

Воздуховоды могут быть изготовлены из оцинкованного материала, асбестоцемента или пластика с соответствующими характеристиками. Прокладывать каналы необходимо во всех без исключения помещениях. Линии отвода отработанного воздуха сливаются на чердаке или на уровне потолка. При этом крайне важно иметь качественную изоляцию своих выводов на крыше. Для принудительной вентиляции зданий из газобетона используются трубы сечением 130 мм; естественные каналы изготавливаются из труб 150 мм.

Опытные строители считают, что прокладка каналов внутри стен нецелесообразна. В этом случае можно столкнуться с появлением конденсата и снижением тепловых характеристик жилища. В домах из газобетона используются специальные шахты или перегородки, разделяющие внутренние стены, для размещения ответвлений и подводных каналов. Лучшим решением оказывается кожух с пластиковой деталью с прорезями нужного размера.

Устройство циркуляции воздуха во встроенных помещениях

Но просто подать порцию свежего воздуха извне недостаточно — и в деревянном доме, и в конструкции из газобетона это одинаково верно.Ведь если свежесть коснется только непосредственного заключения и не пройдет дальше, весь смысл исчезнет. Вентиляция также должна обеспечивать циркуляцию воздушных масс. Для холодного чердака по классической схеме требуется регулируемая система, при которой стропила и обрешетка не закрываются. Если такой подход вас не устраивает, нужно использовать кожух с зазорами, через которые газ будет перемещаться свободно и неограниченно.

Ондулин и шифер предполагается укладывать без использования пленок, сдерживающих движение воздуха или водяного пара.Они тоже будут хорошо проходить через металлочерепицу, но может возникнуть конденсат. В фронтонах выполнены каналы для доступа воздуха на двускатной крыше. При герметичных стыках и обшивке, а также при изготовлении каменных фронтонов придется подготовить отверстия в стенах. Общая площадь вентиляционных каналов на любом этаже, включая чердак, должна составлять не менее 0,2% от общей площади.

В целях экономии ставят стандартные решетки (одна с регулировкой, а другая с отверстиями вниз).Обязательно накройте решетки москитными сетками, чтобы насекомые гарантированно не попали внутрь. Это не тот подход, который требуется для вентиляции вальмовой крыши. Там внизу (в опилке) подготавливается воздухозаборник, а для его вывода готовится отверстие у самого конька. При использовании гибких кровель мы рекомендуем черепаший клапан или конек с функцией вентиляции.

Распространено мнение, что вентиляция на чердаке приводит к потерям теплого воздуха. На самом деле такие случаи происходят только по вине непрофессиональных строителей или проектировщиков.Они пускают такой миф, чтобы оправдать собственные ошибки и недостатки в работе. Системы вентиляции должны быть повышенной прочности, иначе они не выдержат создаваемых нагрузок. Рекомендуется подвести отверстия как можно ближе к коньку.

Допускается установка сплошных точечных светильников под карнизом. Но если такие изделия устанавливаются, они должны быть оснащены тонкой сеткой (пластиковой или алюминиевой, чтобы не было коррозии).Компоненты питания необходимо устанавливать в наиболее чистом месте. Расстояние от всасывающего оборудования до вытяжного вентилятора должно быть не менее 8 м. Установка рекуператора очень полезна.

Когда проектом частного дома предусмотрена организация подвала (цоколя), необходимо продумать оснащение его стен отверстиями для естественного воздухообмена. При этом учитываются:

    состав и механическое строение почвы;

    рельеф территории;

    доминирующих направлений ветра;

    глубина фундамента и его тип;

    режим использования;

    высота грунтовых вод.

По мнению профессионалов, 1 отверстие должно быть на расстоянии 2–3 м от стены. Еще немного их делают, когда строительство ведется в низинах. При явной нехватке притока воздуха применяется дополнительная приточно-вытяжная система. Вентиляция пола очень важна, иногда даже больше, чем вентиляция подвала. Если его не предусмотреть, даже самые прочные и красивые доски быстро уничтожат плесень и другие грибки.

Воздух продувается через подземное пространство через отверстия в фундаменте.Здесь проложены трубы, работающие на приток. Их стараются максимально приблизить к капюшону; если это невозможно, одновременно увеличивают диаметр отверстия. Если в первые месяцы использования жилища вентиляция окажется недостаточно эффективной, придется пробивать дополнительные отверстия. Но гораздо проще и лучше сделать все правильно при заливке бетонного основания.

При строительстве собственного дома нужно все продумать еще на этапе проектирования.Насколько глубоко и правильно будут продуманы коммуникации в доме, в том числе вентиляция, насколько комфортно в нем будут чувствовать себя обитатели. Если упущен момент проектирования вентиляции в доме, то эту работу можно делать позже. Но не будет никакой гарантии, что вы получите именно то, что хотите. А переделка — дело хлопотное и затратное. Если в процессе его кладки предусмотрена система вентиляции жилища, то дышать в нем будет действительно легко и комфортно, а главное — экологически чистым воздухом.Как сделать вентиляцию в частном доме? На выбор предлагается несколько вариантов:

  • наиболее распространенная естественная вентиляция;
  • прогрессивно-вытяжная, то есть приточная вентиляция;
  • комбинация двух типов вентиляции (смешанный тип).

Вы можете выбрать систему вентиляции в зависимости от природных и экологических условий среды обитания. Если воздух вокруг леса, озера и воздух невыразимо свеж, то, конечно, и думать не о чем, налажена естественная вентиляция.Если участок для дома находится рядом с какими-то предприятиями и его экологичность вызывает большие сомнения, то, конечно, монтируем приточную вентиляцию с расположением фильтров. Хороший хозяин, начиная любую работу, в первую очередь выступает за экономичный, но качественный результат. Рассмотрим факторы, влияющие на этот результат. Для обеспечения эффективной вентиляции следует обратить внимание на:

  • чистоту окружающего воздуха;
  • Строительный материал, из которого строится жилище.

Для устройства естественной вытяжки подходят дома, построенные из следующих материалов: брус, кирпич, саман, пеноблок, пеноблок и керамзитовый блок. Принудительную вентиляцию следует планировать для домов из сэндвич-панелей, каркасных моделей и пенополистиролбетона.

Что такое циркуляция воздуха

Циркуляция воздуха состоит из:

  • подачи воздуха — воздух, поступающий через открытые окна и двери;
  • воздушный поток — воздух движется по жилому помещению;
  • вытяжка воздуха — выход воздуха через вентиляционные отверстия.

Для беспрепятственной циркуляции воздуха необходимо правильно смонтировать двери и окна жилища. В дверях должна быть небольшая решетка, либо установка должна производиться так, чтобы внизу оставался зазор около двух сантиметров. Без таких отверстий циркуляции воздуха не будет. Для устройства вытяжки воздуха обычно выбирают самое невостребованное помещение.

Характеристики видов вентиляции

Для полного определения в выборе типа вентиляции рассмотрим, в чем их суть:

Естественная вентиляция

Естественная вентиляция бывает разной, сходство в одном — бывает естественным образом.

Важно! Такие вентиляционные отверстия лучше всего монтировать сразу за аккумулятором, чтобы поступающий воздух успевал прогреться.

Принудительная вентиляция

Когда настенные клапаны не справляются с процессом вентиляции, устанавливается система принудительной вентиляции. В эту систему входит вентиляционное оборудование: фильтры, воздушные клапаны, вентилятор, устройства воздушного отопления и шумопоглощения. Также нужно запастись воздуховодами и различными предметами, помогающими в распределении воздуха: решетками, диффузорами.Не забываем про решетку воздухозаборника.

Вытяжная вентиляция

Для установки очистки вытяжного воздуха предусмотрены специальные воздуховоды. Обычно их делают из кирпича, поэтому сначала следует хорошо продумать схему. Иногда такую ​​систему устанавливают в виде дополнительных валов. Они бегают по стенам дома. Итак, вытяжная вентиляция может быть выполнена в следующих вариантах:

  • построить вентиляционные шахты в стене; №
  • ,
  • сделать вытяжные каналы по образу примыкающих к стене шахт;
  • крепление вентиляционных шахт в виде подвесных коробов;
  • ,
  • выводят выхлопные валы на крышу.

Вытяжная вентиляция бывает естественной и механической. Вытяжки натурального типа устраиваются, если приток чистого воздуха невелик. В этом случае выход из вентиляционных шахт закрывается обычной решеткой. В противном случае комплектуется вытяжкой механического типа. Для этого на выходах вентиляционных шахт устанавливают специальные вентиляционные устройства. Они бывают разных типов. Их большой ассортимент позволяет подобрать веер на любой вкус.

Какие бывают воздуховоды

При установке различных типов вытяжек используются соответствующие воздуховоды.Чаще всего это воздуховоды с круглым диаметральным сечением. Поскольку внутренняя часть таких изгибов идеально гладкая, воздух проходит через нее, не встречая большого сопротивления.

Если используются воздуховоды прямоугольного сечения, то сопротивление выше, но их легче монтировать. Часто валы вытяжек имеют определенные изгибы, тогда лучше использовать гибкие воздуховоды. Их используют, если необходимо соединить две части воздуховодов.

Сопротивление воздуха в стыках намного выше, чем где-либо еще.Поэтому стоит постараться свести количество таких подключений к минимуму.

Вытяжки с рекуперацией воздуха

Процесс рекуперации — это нагрев поступающих воздушных потоков воздухом на выходе из системы вентиляции. Другими словами, встречные потоки обмениваются теплом. Такая операция позволяет существенно сэкономить на нагреве наружного воздуха. Но в холодную погоду тепла выходного потока не хватает для обогрева подаваемого, тогда приходится использовать обогреватель. При такой системе вентиляции вытяжка может быть только принудительной.Следует выделить отдельное место для установки системы рекуперации тепла, например, в подвальном помещении.

Действия при планировании вентиляции

Каким бы ни был дом и тип вентиляции, при планировании монтажа следует придерживаться определенных правил:

  • Во-первых, необходимо правильно рассчитать объем воздухообмена. Это определение количества подаваемого воздуха, соответствующего всем санитарным и экологическим нормам.
  • Расчет размеров сечения воздуховода.
  • Правильный выбор типа вытяжки. Для этого учтите все особенности, рассмотренные выше.
  • Внедрение схемы вытяжного воздуховода в проект частного дома. Если схема составлена ​​правильно, то она в полной мере обеспечит хорошую работу.
  • Определение места в доме для установки системы вентиляции.
  • Выбор места для забора и выхода воздуха.
  • Непосредственный монтаж системы вентиляции.

Просчитываем вентиляцию правильно

При расчете вентиляции следует обращать внимание на основные факторы:

  • Сколько человек будет проживать в доме.
  • Прямо размер дома.
  • Сколько воздуха может поместиться в комнатах дома.

Обязательно учитывать работу технических устройств, электричества, плиты. Все это поглощает кислород.Также мы обращаем внимание на то, в каких помещениях нужен самый чистый воздух Для этих расчетов можно использовать различные методы. Некоторые из них требуют присутствия профессионалов для составления таблиц и диаграмм. Можно обратиться к СНиПам, ГОСТам и т. Д. В бытовом строительстве чаще всего расчеты производятся от значения площади дома, санитарных норм и кратности.

  • Проще всего рассчитать с учетом площади. Этот метод используется для измерения воздухообмена в доме.По нормативам на квадратный метр должно подаваться три кубических метра приточного воздуха в час. Процесс расчета происходит по формуле: площадь дома нужно умножить на количество воздуха по норме.
  • Рассчитываем по курсу воздухообмена. Этот расчет немного сложнее и используется несколько индикаторов. Этот расчет обычно выполняется с помощью специалиста. Кратность — это величина, показывающая, сколько раз полная замена воздуха происходит за один час.Нормы этого значения различаются для определенных типов помещений.
  • Расчет с учетом санитарных норм. В этом случае расчеты ведутся с учетом нормы количества воздуха на человека, проживающего в помещении. Для каждой комнаты нормы разные (для спальни, для кухни, для столовой и т. Д.). В результате все данные нормы складываются и получается общий объем воздухозаборника.

Устанавливаем вытяжную систему в доме

Начинаем монтаж с главной вентиляционной шахты.Лучше всего разместить его на стене, идущей по центру дома. При таком расположении легче соединять трубы, которые действуют как воздуховоды из каждой жилой комнаты дома. При планировании и установке вытяжек следует делать как можно меньше горизонтальных изгибов, так как это ослабит тягу. В результате эффективность вентиляции значительно снижается. Все ответвления в конечном итоге подключаются к общей трубе, по которой выходит воздух. Обычно он располагается на крыше.

Мы предоставляем типовые размеры вытяжки:

  • Прямоугольное сечение вытяжной шахты в стене 13 × 13 см.
  • Ширина стены, в которой находится вытяжная шахта, составляет 38 см.
  • Вытяжная шахта для котла или камина 13 × 26 см.
  • Диаметр труб, используемых для разводки вентиляции, составляет 10-12 см.
  • Дымоход на крыше должен быть выше уровня конька, а толщина его стен — не менее двух с половиной кирпичей.

Если стенку сделать тоньше, то воздух на выходе очень быстро остынет и вернется обратно. А если не хватит высоты, то нарушится процесс тяги.

Кроме того, не забудьте позаботиться о потоке воздуха. Если двери и окна плотно закрыты и приток воздуха невозможен, то система вентиляции не сможет эффективно работать. Поэтому следует позаботиться о том, чтобы между дверями и полом оставалась щель шириной около двух сантиметров.

Итак, чтобы обеспечить правильную работу системы вентиляции, следует учесть множество нюансов и уделить особое внимание ее планировке. Только в этом случае можно обеспечить в доме свежий воздух и комфортное проживание в нем.

Микроклимат дома зависит от правильного устройства вентиляции, что напрямую влияет на самочувствие и комфорт всех его жителей. Правильно построенные вентиляционные каналы в частном доме обеспечат стабильный воздухообмен.Они создадут условия для регулярной подачи свежих порций и беспрепятственного удаления загрязненного воздуха.

Предлагаем Вам ознакомиться со спецификой устройства канальной вентиляции в малоэтажной загородной собственности. Детально проработали технологию вентиляционной системы, размещение оборудования, прокладку и крепление вентиляционных каналов. Проанализированы проверенные на практике варианты улучшения.

Информация, представленная для рассмотрения, основана на строительных нормах и правилах.Исходя из наших рекомендаций, вы сможете самостоятельно построить эффективную вентиляцию. Для наглядного восприятия к тексту прилагаются схемы, фото-руководства и видео-инструкции.

Вентиляция помещения необходима для создания оптимальных условий проживания людей и наличия в доме предметов мебели и оборудования.

Если в многоквартирных домах все уже сделали специалисты, возводившие дом, то при строительстве частной недвижимости этот вопрос часто упускается из виду.

Иногда устройство вентиляционных каналов считается пустой тратой времени и денег. Однако они являются неотъемлемой частью реализации проекта, обеспечивая благоприятные условия для жизни и длительного срока службы строительных конструкций.

Это принципиальное заблуждение. Затхлый воздух, запотевшие окна, неприятные запахи из ванных комнат и ароматы жареной пищи вместе с испарениями проникают во все комнаты и даже в спальню. Без правильно спроектированной и собранной системы вентиляции комфортная жизнь обитателей дома окажется под угрозой.

Вентиляция в частном доме может быть:

  • естественная;
  • механический;
  • смешанный.

Первый тип основан на естественной циркуляции воздушных масс. Никаких механизмов нагнетания воздуха в дом не используется. Он попадает с улицы, проникая через микровентилируемые окна или приточную арматуру, организованную в наиболее подходящих для этого местах.

В комнатах дома, в которых не установлена ​​арматура, воздух циркулирует через дверные проемы и через щели между дверью и полом.

Правила устройства вентиляционных труб

Правильно оборудованная вентиляционная система будет выполнять свои функции качественно и не создаст проблем домовладельцу. Для этого важно проложить в доме вентиляционные каналы с учетом правил и рекомендаций.

Во-первых, размер вытяжного вентиляционного канала в помещении должен быть не менее 10х10 см или 15х15 см в диаметре. Лучше использовать готовые трубы, чем делать каналы из гипсокартона — это сэкономит время монтажа, а воздух лучше проходит по трубе.

Для устройства вентиляционных каналов используются жесткие или гибкие трубы из оцинкованного металла и пластика различного диаметра

Во-вторых, вентиляционные трубы должны выступать над крышей на определенную высоту в зависимости от их расположения. Итак, длина вертикального участка вентиляционного канала в среднем должна составлять от 1,5 до 3 метров. Если трубы не вписываются в общий дизайн дома, то можно использовать вентиляционные отверстия в крыше.

Высота подъема вентиляционных каналов над уровнем кровли принимается равной высоте дымоходов.Это зависит от расположения труб относительно ребра гребня. Важно защитить выходную решетку, чтобы в шахту не попали птицы и насекомые.

В-третьих, по нормам обязательно предусмотреть вентиляцию котельной и помещения над котельной. Причем назначение этой комнаты значения не имеет. Это может быть кабинет, библиотека, спальня или гостиная.

В-четвертых, важно различать понятия дымохода и вентиляции.В первом случае в воздуховод попадают продукты сгорания, а во втором — вытяжной воздух из самого помещения. Эти 2 канала ни в коем случае нельзя объединять в один. Это грубое нарушение.

Выходы вентиляции хорошо вписываются в общую идею конструкции кровли. Вы можете выбрать модель, наиболее подходящую к цвету

В-пятых, на кухне нужно предусмотреть 2 отдельных вентиляционных канала — и для приточного воздуха. Второй вариант — использовать специальную решетку, куда подключается воздуховод и есть отдельное отверстие для входа воздуха в комнату.Или окно с микровентиляцией будет хорошим решением.

Продуманные дизайнерские решения со ступенчатым потолком могут замаскировать любую вентиляционную систему

В-шестых, если в доме есть помещения, предназначенные для хозяйственных нужд — гардеробная, постирочная, кладовая, прачечная и др. там должен быть спроектирован вентиляционный канал. В таких помещениях не предусмотрены окна, через которые мог бы проходить воздух.

В-седьмых, при прокладке вентиляционного канала в стене важно, чтобы он не был несущим.Устраивать их в наружных стенах не рекомендуется — из-за перепада температур там всегда будет образовываться конденсат.

При устройстве вентиляционного канала в стене рядом должны располагаться такие помещения, как кухня, ванная, туалет, котельная

Правило восьмое — деревянные конструкции потолка и крыши не должны соприкасаться или касаться камня или кирпичный вентиляционный канал. Для дерева такое соседство может быть губительным.

Девятое правило — нежелательно использовать только один воздухоотводчик в качестве приточного клапана.Она не лучший вариант. Больной носоглоткой утром, при резкой смене погоды за ночь, будет предоставлен хозяину дома, который спал с открытым окном. Особенно это актуально осенью и весной.

Правило десятое — когда в помещении нет возможности сделать вентиляционные каналы, то можно поставить приточный клапан, просверлив сквозное отверстие в стене. А вверху, под самым потолком, просверлите отверстие для установки выпускного клапана. Такой вариант вентиляции помещения сможет обеспечить свежим воздухом помещение и его жителей.

Свежий воздух в загородном доме или коттедже нужен круглый год: его доступ в помещение обеспечивается с помощью соответствующего вентиляционного устройства:

  • Вытяжные элементы удаляют из помещения неприятные запахи, образующиеся при приготовлении пищи, а также пыль, лишнюю влагу и другие отходы.
  • Приточные элементы обеспечивают подачу свежего воздуха в помещения, создают благоприятные условия в межсезонье (поддерживают заданную температуру и влажность).

А еще вентиляция предотвращает образование влаги в доме. Это часто случается, если дом находится в частном секторе и не имеет высокого фундамента, отделяющего его от земли, и, как следствие, приводит к образованию «грибка».

Помещения с вентиляционными каналами

Наиболее важно устраивать вентиляционные каналы в тех помещениях, где воздух подвержен загрязнению. Для частного дома это в первую очередь кухня, санузлы, кладовые, а также индивидуальный отопительный пункт (ИПО), гараж.В ванной обычно воздух переувлажнен и нужно постоянно проветривать комнату, чтобы не было конденсата и грибка. На кухне во время готовки в воздух попадают частички жира, влаги и копоти, которые также необходимо удалить.

В жилых помещениях — спальнях, детских, гостиных — также необходима вентиляция. Однако здесь это можно организовать естественным образом. Это достигается за счет негерметичных дверных коробок (с зазорами между полом и дверью) и специальных клапанов на окнах, которые обеспечивают поступление воздуха с улицы, не открывая форточки.

Схемы вентиляции: 1) с помощью дефлекторов, 2) с помощью клапанов

Дополнительное помещение

  1. ИТП (индивидуальный отопительный пункт) — располагается, как правило, в подвальном помещении. Для обеспечения воздухообмена необходимо знать модернизацию котла:
    • Твердое топливо (дрова, уголь).
    • Топливо жидкое (дизельное).
    • Газ (природный газ, газгольдер).

    В любом случае есть общие требования к конструкции ИТП:

    • Отвод дымовых газов должен проходить через отдельную систему воздуховодов из нержавеющей стали (сэндвич).
    • Требуется оконный проем.
  2. Гараж — обычно находится в пристройке или цокольном этаже.

Обязательным условием является наличие местной вытяжной из вытяжной и принудительной приточно-вытяжной вентиляции.

Естественная вентиляция частного дома

Вентиляция коттеджа естественно работает за счет разницы температуры и давления воздуха снаружи и внутри дома. Он основан на простых физических законах. Температура в помещении выше, чем на улице, поэтому воздух там светлее.Благодаря этому он поднимается, попадает в вентиляционную шахту и выводится за пределы здания. В помещении создается вакуум, который помогает втягивать свежий поток с улицы через отверстия в оболочке здания. Поступающие массы имеют тяжелую структуру, поэтому они опускаются на пол комнаты. Под их воздействием вверх выталкивается легкий теплый воздух. Таким образом происходит естественная циркуляция воздуха.

Ветер также влияет на скорость поступления свежего воздуха в помещение, но в современных зданиях этот фактор вряд ли стоит учитывать.Новые пластиковые стеклопакеты сохраняют тепло внутри здания и не пропускают порывы ветра в комнату. В этом случае рекомендуется устанавливать окна со специальными клапанами, которые помогают вентилировать помещения.

Естественная вентиляция частного дома может быть организована по тому же принципу, что и в обычной квартире — приточный воздух поступает с улицы через окна и двери, проходит через все комнаты и отводится в каналы, расположенные в ванной и на кухне.В этом случае делать отдельные вентиляционные отверстия в жилом помещении не нужно.

Преимущества и недостатки естественной вентиляции

Преимущества системы естественной вентиляции можно отметить в нескольких пунктах:

  • Материалы недорогие. Для обеспечения притока и оттока воздуха не требуется специального оборудования, кроме труб и решеток для создания отверстий.
  • Легкость монтажа и ремонта. Конструкция достаточно простая, не требует строительных навыков и последующего ухода.
  • Низкий уровень шума. Из-за отсутствия вентиляторов и низкой скорости воздуха в дымоходе нет звука.

Варианты естественной вентиляции: 1 — с дефлектором; 2 — с роторной турбиной; 3 — вал с зонтом (флюгером).

К недостаткам системы естественной вентиляции дома можно отнести:

  • Низкая эффективность при небольшом перепаде температур снаружи и внутри здания летом.
  • Отсутствие системного регулирования.

В деревянных домах рационально использовать естественную вентиляцию.

Принудительная вентиляция частного дома

Если естественная вентиляция коттеджа не справляется с вентиляцией помещения, стоит прибегнуть к организации системы искусственной или принудительной вентиляции. Воздухообмен в нем происходит при работе различных инжекторных устройств — вентиляторов, насосов и компрессоров. Их можно интегрировать в систему естественной вентиляции здания или устанавливать в отдельных воздуховодах.

При проектировании и установке принудительных систем необходимо соблюдать следующие правила:

  1. Системы ванных комнат, кухонь и жилых помещений должны быть разделены.
  2. Воздуховоды приточного воздуха должны быть изолированы.
  3. Приточный поток должен быть снабжен фильтрами и подогревателем (электрический, водяной, паровой).

Принудительная вентиляция в частном доме может быть оборудована несколькими способами:

  • приточный воздух — обеспечивает принудительную подачу воздуха;
  • вытяжка — механически удаляет обработанный поток из помещения;
  • приточно-вытяжная — приточно-вытяжная в доме организована механически;
  • приточно-вытяжная система с рекуператором — отработанный воздух очищается и частично возвращается в помещение;
  • Система кондиционирования
  • — обеспечивает создание микроклимата в помещении.

В этом разделе мы обсудим все варианты создания системы искусственной вентиляции.

Блок питания

Эта система работает таким образом, что застойный воздух вытесняется свежим воздухом с помощью системы вентиляторов и нагнетателей. Он состоит из следующих частей:

  • канал вентиляции, по которому поступает воздух;
  • системы фильтрации для очистки воздуха;
  • устройства для охлаждения и нагрева воздушных масс;
  • вентиляторы для облегчения потока;
  • глушитель;
  • Контрольно-измерительные приборы и автоматика (КИПиА).

Через отверстие в стенах здания свежий воздух поступает в систему, механически очищается в фильтрах и под действием вентилятора разносится по дому. Как и при естественной вентиляции, свежий воздух под давлением вытесняет застоявшийся воздух. При наличии терморегуляторов такая система может эффективно работать в любое время года.

Приточная вентиляция частного дома может быть устроена таким образом, чтобы воздух мог поступать как по трубам, так и через отверстия в стенах, оборудованные необходимыми устройствами.Современные вентиляторы делают обе эти конструкции одинаково эффективными.

Говоря о преимуществах проточного воздухообмена, следует отметить следующие факторы:

  • Компактный размер системы.
  • Регулируемая подача воздуха и температура.

Недостатки проточного способа вентиляции:

  • Высокие шумовые характеристики.
  • Необходимость выделения места под трубы при установке канальной системы.
  • Требуется регулярная чистка вентиляторов.
  • Потребление электроэнергии.
  • Сложность монтажа (профессиональный монтаж).

Пример приточной вентиляции с естественным отводом отработанного воздуха

Выхлоп

Система вытяжной вентиляции в частном доме направлена ​​на удаление застоявшегося воздуха, а приток свежего воздуха обеспечивается через окна и двери. Основным элементом такой конструкции является вытяжной вентилятор, выводящий воздух из здания по трубам.

Сливные устройства обычно устанавливают на кухнях и в ванных комнатах из-за повышенного риска загрязнения воздуха.На кухне эти функции выполняет вытяжка, а в ванной — встроенные вытяжные вентиляторы. А еще необходимо еще при строительстве позаботиться о создании общего канала, ведущего на крышу, по которому будет проходить отвод.

Достоинства вытяжной конструкции:

  • Удаление загрязненного воздуха из «проблемных зон» дома — кухни и ванной.
  • Возможность настройки работы устройств, установки датчиков и таймеров.
  • Функциональность и удобство использования.

Недостатки системы вытяжки воздуха:

  • Затруднения с обеспечением протока через другие помещения.
  • Возможность вакуумирования.
  • Необходимость регулярного обслуживания.

Приточно-вытяжная

Идеальным вариантом вентиляции является приточно-вытяжная система вентиляции коттеджа. Он предусматривает организацию двух параллельных потоков:

  • для удаления отработанного воздуха;
  • для подачи в свежем виде.

Приточно-вытяжная конструкция состоит из воздуховода, разделенного на две части. Они содержат вентиляторы разнонаправленного действия — для отвода и отвода воздуха. Поскольку такая вентиляция в загородном доме сложного типа, она оснащена рядом дополнительных функций:

  • Система фильтрации.
  • Воздушное охлаждение и обогрев.
  • Датчики и таймеры.
  • Регуляторы шума.

Приточно-вытяжные системы включают:

  • Системы с электронагревателем.
  • Системы с водонагревателем.

Дополнительно системы могут быть укомплектованы испарителем (охладителем) фреона, который обеспечит создание микроклимата.

Недостатком приточно-вытяжного способа является высокая стоимость такой конструкции, а также сложность монтажа и обслуживания. Элементы системы следует продумывать еще на этапе строительства здания.

Правила организации вентиляции в коттедже

Чтобы правильно рассчитать и, стоит учесть общепринятые нормы для частных домов.Главное правило — в каждую комнату в течение часа подается не менее 50-60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а его расход — 1,0 м / с.

При выборе сложной системы вентиляции (принудительной) желательно обратиться к специалисту для правильного подбора воздухообмена и размещения воздуховодов. Возможно, возникнет необходимость в разработке проектно-сметной документации.

В разработку проекта вентиляции дома входит:

  • подбор оборудования;
  • составление схемы подключения коммуникаций с учетом архитектурных, строительных, санитарных, экономических критериев.

Приспособление вентиляции в частном доме должно учитывать объем воздушных масс во всех комнатах и ​​уделять особое внимание вентиляции кухни и ванной комнаты. Кроме того, система вентиляции должна быть спроектирована таким образом, чтобы все ее элементы были в свободном доступе для человека. Это облегчит ремонт и обслуживание системы.

Особенно важно выбирать устройства, работающие на приточном и вытяжном воздухе. Их мощность и производительность должны соответствовать количеству воздушных масс в доме.А также они должны обладать прочностью, простотой установки и использования.

Вентиляцию в кирпичном доме следует продумывать еще на этапе строительства здания. Только в этом случае можно будет максимально точно и качественно произвести расчет и монтаж всех элементов конструкции. В противном случае придется прибегать к простым системам естественной или принудительной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчет вентиляции в частном доме

Обязательное требование: устройства жилых помещений, кухонь, ванных комнат, гаражей и МИТ не должны объединяться в одну систему — каждый тип помещений имеет свою установку.

где V — объем помещения, м³;
k — коэффициент воздухообмена (рассчитывается индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до ближайшего целого значения. Итак, если воздухообмен составляет 317 м³ / час, мы принимаем его как 320 м³ / час.

Скорость воздухообмена, м³ / час, не менее
Помещение Постоянно В сервисном режиме
Спальня, общая, детская 40 40
Библиотека, кабинет 20 20
Кладовая, белье, гардеробная 10 10
Тренажерный зал, бильярдная 20 80
Прачечная, глажка,
сушилка
10 80
Кухня с электроплитой 20 60
Кухня с газовой плитой 20 60
Тепловыделение 20 80 на 1 конфорку
Ванная, душевая кабина, уборная 5 по расчету, но не менее 60
Сауна 5 40
Гараж 20 5 на 1 человека
Камера для сбора отходов 20 80

Подбор деталей и устройств для системы вентиляции

Схема выбора сечения воздуховода в зависимости от расхода и расхода воздуха

Правильная вентиляция в частном доме включает в себя подбор необходимого оборудования и расположение воздуховодов и решеток по следующим критериям:

  • Сечения воздуховодов берутся по давлению, расходу и расходу воздуха.Немаловажным фактором следует считать толщину материала. При заниженной толщине не исключена вибрация. Не забывайте о сечении воздуховодов прямоугольного сечения (высота сечения не должна превышать трех длин). Допустимо обойтись круглыми секциями, но не всегда это возможно.
  • Показатели шума внутри воздуховодов не должны превышать 59 дБ, в противном случае требуются дополнительные глушители.

Пример схемы распределения воздушного потока

Подход «Решение для всего дома» к качеству воздуха в помещении — охрана труда и безопасность

Дышите легко: подход к качеству воздуха в помещении, основанный на решении всего дома

Накопление биологических загрязнителей может привести к опасным последствиям для здоровья жителей, а также к повреждению конструкции здания.

  • Джим Шелтон
  • 1 сентября 2017 г.

Говорят, незнание — это блаженство. Но сегодня, когда появляется все больше данных, свидетельствующих о вредном воздействии на здоровье плохого качества воздуха в помещениях (IAQ), потребители и предприятия в равной степени вносят значительные изменения, чтобы уменьшить свой углеродный след. По данным Агентства по охране окружающей среды, ежегодно более 7 миллионов человек во всем мире умирают из-за загрязнения воздуха внутри и снаружи помещений.Из этих 7 миллионов преждевременных смертей 3,8 миллиона вызваны загрязнением воздуха внутри помещений.

В 1970-х годах рост затрат на электроэнергию в домах привел к более жесткому строительству зданий. Чтобы получить эти герметичные конструкции, строители использовали окна и двери новой конструкции, герметизирующие герметики и другие изоляционные материалы для повышения энергоэффективности. Результатом стало меньшее количество сквозняков и, как следствие, меньшие затраты на отопление и кондиционирование воздуха.Однако возникла новая проблема: излишки загрязняющих веществ, оставшиеся в воздухонепроницаемых зданиях, оказались опасными для жителей из-за накопления загрязняющих веществ и не циркулирующего застоявшегося воздуха. 1

Сегодня потребность в механической вентиляции, позволяющей даже самому плотно построенному дому «дышать» свежим воздухом и выдыхать любые загрязняющие вещества контролируемым и контролируемым образом, при этом обеспечивая максимальную энергоэффективность, находится в авангарде дискуссий в современной строительной науке. Поскольку строительные нормы и правила требуют более жестких, более энергоэффективных домов, сторонние программы сертификации, такие как ENERGY STAR® EPA, позволяют строителям оказывать сильное влияние на комфорт и безопасность жителей (за счет улучшения качества воздуха в помещении), а также на стоимость строительство и стоимость эксплуатации дома.

Механическая вентиляция
Считайте механическую вентиляцию легкими дома. Без воздуха, систематически поддерживающего организм кислородом и истощающего угарный газ, человеческое тело не могло бы функционировать здоровым образом. То же самое и с вентиляцией в доме. Как отрасль, мы обязаны рассматривать здоровье дома и качество воздуха в помещении в качестве основных факторов в любом плане вентиляции дома. Хотя внешние загрязнители, такие как смог и окись углерода, могут получить больше внимания, качество воздуха в помещении в помещении также может иметь серьезные последствия для нашего физического и психического здоровья.Как ни тревожно это звучит, ваш дом может на самом деле вызывать у вас тошноту, делая строителей и производителей уязвимыми для нанесения ущерба репутации и возможного судебного разбирательства. Вот общие нерешенные проблемы, которые приводят к проблемам с качеством воздуха в помещении и «домам для больных».


Эта статья была впервые опубликована в сентябрьском выпуске журнала «Охрана труда и безопасность» за 2017 год.

Проекты вентиляционных систем

— Блог Uponor

В этом блоге будут рассмотрены вопросы проектирования систем вентиляции и их применения.Вот несколько определений, которые будут довольно часто использоваться в этом сообщении в блоге:

    • Канал свежего воздуха — подает свежий воздух в вентиляционную установку.
    • Приточные воздуховоды — распределяют свежий воздух от агрегата по помещениям.
  • Выхлопные воздуховоды — направляют воздух из помещения к вентиляционной установке, которая при необходимости использует тепловую мощность для нагрева поступающего свежего воздуха.
  • Канал для отработанного воздуха — удаляет отработанный воздух, направляя его от вентиляционной установки к вытяжной трубе на крышах.
  • Минеральная вата — относится как к стекловате, так и к минеральной вате. Минеральная вата не горит и не гниет.

Рекомендуемой отправной точкой при проектировании любой системы вентиляции и выбора размера воздуховода является использование относительно низкой скорости воздуха в воздуховодах, то есть менее 3 м / с.

Применения для вентиляционных каналов Uponor

Вентиляционные каналы Uponor используются в соответствии с разделом E1 Национального строительного кодекса Финляндии для вентиляции отдельных квартир отдельно стоящих, террасных или двухквартирных домов, за исключением местных вытяжных вентиляционных каналов на кухнях.

Кухонная вытяжка / вытяжной вентилятор

Вытяжные каналы кухонных вытяжек или вентиляторов изготавливаются из негорючего стального листа толщиной не менее 0,5 мм. Противопожарная изоляция воздуховода в чердачных и чердачных полостях должна быть подготовлена ​​изоляцией, имеющей класс огнестойкости EI30. Местный вытяжной канал не подключен к системе вентиляции остальной части дома; вместо этого он отдельно отводится на крышу и оборудован отдельным вытяжным вентилятором.

Расположение воздуховода

Приточные и вытяжные воздуховоды обычно устанавливаются в:

  • встраивается в изоляцию крыши над потолком,
  • на чердаке,
  • внутри промежуточного этажа / потолка,
  • над подвесным потолком или
  • под потолком, внутри корпуса.

Клапаны приточного воздуха устанавливаются в основном в гостиных и спальнях для постоянной подачи свежего воздуха в помещения.Поскольку клапаны вытяжного воздуха предназначены для осушения и удаления запаха в дополнение к циркуляции воздуха, они расположены в ванных комнатах, саунах и подсобных помещениях, гардеробных, кухнях, тамбурах и туалетах.

Отработанный воздух проходит через дверные щели (мин. 15 мм) из помещений с клапанами приточного воздуха в помещения с клапанами вытяжного воздуха. Приточные и вытяжные воздуховоды снабжены глушителями (1000 мм) непосредственно за вентиляционной установкой для предотвращения попадания шума оборудования в помещения.Дополнительно для спален можно установить глушители длиной 300 мм.

Изоляция воздуховода

Тепловая, конденсационная и противопожарная изоляция воздуховодов указаны в плане вентиляции. Изоляция должна быть отмечена на чертеже со ссылкой на коды, например,

.
  • LE1: теплоизоляция, минеральная вата, 50 мм
  • LE2: теплоизоляция, минеральная вата 50 + 50 мм.
  • LE3: теплоизоляция, минеральная вата, 50 + сыпучая минеральная вата или аналогичный материал толщиной не менее 100 мм поверх изолированного воздуховода
  • LE4: В теплых помещениях, конденсация и теплоизоляция, пенополиэтилен, 15 мм.При установке внутри теплоизоляции потолка, не менее 100 мм рыхлой ваты на основе минеральной ваты или аналогичной минеральной ваты поверх канала, изолированного полиэтиленом толщиной 15 мм.
  • LE5: конденсация и теплоизоляция, пенополиэтилен, 15 мм + минеральная вата, 50 мм
  • PE: противопожарная изоляция, минеральная вата EI30.

Для облегчения изоляционных работ на объекте рекомендуется использовать изолированные воздуховоды и компоненты с изоляцией из вспененного полиэтилена толщиной 15 мм.

Вентиляция сауны

При проектировании вентиляции сауны необходимо соблюдать температурные ограничения. Воздуховод либо встраивается в изоляцию сауны, либо устанавливается над изоляционным слоем.

В других случаях, например, непосредственно за обшивкой, воздуховод должен быть теплоизолирован 50 мм минеральной ватой. Воздуховод и рама потолочных клапанов должны быть надежно прикреплены к потолочным конструкциям с помощью шурупов.

Используйте только специальные термостойкие вентили для сауны под потолком в сауне. Клапан приточного воздуха отмечен красной этикеткой, а клапан выпуска отработанного воздуха имеет деревянную ручку. Клапаны для сауны всегда следует устанавливать вместе с монтажной рамой. Монтажную раму необходимо прикрепить к деревянному потолочному материалу шурупами, после чего клапан можно установить на место. Запрещается устанавливать клапан непосредственно на печь для сауны.

Скорость воздухообмена в типичных помещениях и зданиях

Объем свежего воздуха (подпитывающий воздух), необходимый для надлежащей вентиляции помещения, определяется размером и использованием помещения — типичный номер.людей в помещении, разрешено ли курение или нет, и загрязнение от производственных процессов.

В таблице ниже указаны скорости воздухообмена (воздухообмен в час), обычно используемые в разных типах помещений и зданий.

Магазины здания, обычные 358 12-15 общественные офисы, офисы Railroad116 23 5 23

30
Здание / Помещение Скорость изменения воздуха
— n —
(1 / час)
Все помещения в целом мин 4
Сборочные залы — 6
Чердаки для охлаждения 12-15
Аудитории 8-15
Хлебопекарные 20-30
Банки 4-109
6-10
Бары 20-30
Салоны красоты 6-10
Котельные 15-20
9011
Боулинг
Кафетерии 12-15
Церкви 8-15
Классные комнаты 6-20
Клубные номера 12
Клубные дома 20-30
Коктейльные залы 20-30
Компьютерные залы 12 9011 208

Дома

4–10
Танцевальные залы 6–9
Стоматологические центры 8–12
Универмаги 6–10
Столовая
Столовые (рестораны) 12
Магазины одежды 6-10
Аптеки 6-10
Машинные отделения

4-6

2-4
Производственные здания, с дымом или влагой 10 — 1 5
Пожарные 4-10
Литейные 15-20
Гальванические заводы 20-30
Ремонт гаражей склад 93 4-6
Дома, ночное охлаждение 10-18
Больничные палаты 4-6
Ювелирные магазины 6-10
кухни
Прачечные 10-15
Библиотеки, общественные 4
Обеденные залы 12-15 Ночные клубы
Обеды
30
Механические цеха 6-12
Торговые центры 6 — 10
Медицинские центры 8–12
Медицинские клиники 8–12
Медицинские офисы 8–12
Mills, paper 9011 208

53 Мельницы, текстильные общественные здания
4
Мельницы, текстильные красильные дома 15-20
Муниципальные здания 4-10
Музеи 12-15
3
Офисы, частные 4
Малярные мастерские 10-15
Бумажные фабрики 15-20
Фото темные комнаты Свинарники 6-10
Полицейские участки 4-10
Почтовые отделения 4–10
Птичники 6–10
Прецизионное производство 10–50
Насосные 5
Общежития 1-2
Рестораны 8-12
Розничная торговля 6-10
Школьные классы 10353 4-12 93
Торговые центры 6-10
Магазины, машины 5
Магазины, краска 15-20
Магазины, деревообрабатывающие, подстанции
5-10
Супермаркеты 4-10
Плавательные бассейны 20-30
Текстильные фабрики 4
Текстильные фабрики красильные дома 15-20
Ратуши 4-10
Театры 8-15
Трансформаторные помещения 10-30
Турбинные электрические 5-10
Склады 2
Склады 2 Склады 2 общественный 4
Склады 6-30
Деревообрабатывающие мастерские 8

Помните о местных нормах и правилах.

Подача свежего воздуха — подпиточный воздух — в комнату на основе приведенной выше таблицы может быть рассчитана как

q = n V (1)

, где

q = приток свежего воздуха (футы 3 / ч, м 3 / ч)

n = скорость воздухообмена (ч -1 )

V = объем помещения (футы 3 , м 3 )

Пример — Подача свежего воздуха в публичную библиотеку

Подачу свежего воздуха в публичную библиотеку объемом 1000 м 3 можно рассчитать как

Q = (4 ч -1 ) (1000 м 3 )

= 4000 м 3 / ч

Калькулятор объема воздуха

Частота выхода воздуха в минутах

«Частота выхода воздуха» в минутах может быть рассчитана как

n m = 60 / n (2)

, где

n m = частота замены воздуха (минуты)

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
