Контур заземления в частном доме своими: как правильно сделать своими руками, схема для 220В и 380В

Создание контура и заземление в частном доме своими руками 220 В

Практически в каждом частном доме или квартире проводится заземление системы электроснабжения. Эта мера гарантирует безопасность применения электрических приборов и защиту от возникновения короткого замыкания, которое может стать причиной возгорания или неисправности системы электроснабжения.

При рассмотрении того, как сделать заземление в частном доме правильно, следует учитывать, что бывает две сети: 220 В и 380 В. Многие частные дома не имеют заземления или оно находится в плохом состоянии. Подобная ситуация — нарушение правил электробезопасности. При необходимости можно провести заземление в частном доме своими руками 220 В с учетом всех правил и рекомендаций.

• Предназначение отводящего контура
• Заземление на дачных участках
• Элементы создаваемого контура
• Рекомендации по проведению работы
• Проводка в частном доме
• Предъявляемые требования
• Распространенные ошибки

Предназначение отводящего контура

Многие проживающие в частных домах или квартирах в ветхом состоянии пользуются бытовой техникой на протяжении длительного периода без заземления

системы энергоснабжения. Оно требуется по следующим причинам:

1. При появлении тока утечки будет срабатывать автоматика, что позволяет исключить вероятность использования сети электроснабжения с поврежденной изоляцией. Другими словами, защита сработает при возникновении незначительного повреждения проводки. Небольшие порезы изоляции и другие дефекты при длительной эксплуатации проводки неизбежно приведут к короткому замыканию.
2. В некоторых случаях проводится прямое подключение бытовых приборов к шине. Примером можно назвать духовую печь, электрическую плиту, микроволновку или стиральную машину. Защитного провода розетки недостаточно по причине того, что мощность некоторого оборудования может быть весьма большой. Для того, чтобы избежать легкого пощипывания при прикосновении мокрыми руками к металлическому корпусу, проводят
   прямое заземление некоторых бытовых приборов.

Заземление системного блока персонального компьютера позволяет поднять скорость работы интернета или снизить количество зависаний операционной системы. Что касается короткого замыкания, защита от него представлена возможностью провести замену поврежденного провода практически сразу после появления утечки.

Заземление на дачных участках

На дачных участках должно проводиться качественное заземление. Особенно это касается случая, когда при возведении сооружения в качестве строительного материала использовали дерево. В дачные дома довольно часто бьет молния из-за большого количества притягивающих ее элементов.

Повреждение изоляции приводит к нагреву проводки. При высокой нагрузке ее поверхность нагревается до высокой температуры, и близко распложенные горючие материалы могут воспламениться.

Элементы создаваемого контура

Схема заземления частного дома представлена такими элементами:

1. Заземлители вертикального типа, которые погружаются в грунт. Применяются, как правило, три уголка из металла с высокой проводимостью тока.
2. Стальные полосы в количестве трех штук. Они применяются для соединения между собой вертикальных уголков (подобным образом создается треугольник).
3. Одна стальная полоса, предназначенная для подвода электричества от распределительного щита.

Специалисты не рекомендуют при создании отводящего контура использовать арматуру. Это связано с тем, что при ее изготовлении применяется легкоокисляющаяся сталь. При окислении металла его проводящие способности существенно снижаются.

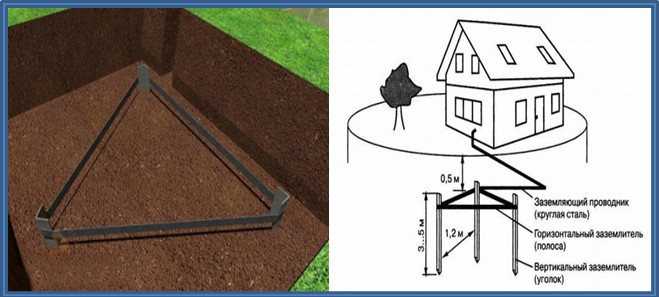

Зачастую контур изготавливается в виде равнобедренного треугольника. Подобная форма позволяет равномерно распределить электричество. Уделяется внимание и тому, что располагаться конструкция должна на расстоянии не менее одного метра от фундамента дома.

Рекомендации по проведению работы

Заземление следует проводить исключительно с учетом рекомендаций: в противном случае оно не будет выполнять

поставленные задачи. Основные рекомендации такие:

1. Для начала следует определиться с тем, где именно будет расположен контур. Не рекомендуется размещать треугольник на расстоянии менее одного метра от фундамента. Слишком сильное отдаление от постройки увеличивает затраты при проведении работы.
2. После определения места расположения контура выкапывается траншея, глубина которой должна быть около одного метра. В траншею укладываются горизонтальные элементы конструкции.
3. Уголки, которые устанавливаются вертикально, должны быть расположены на глубине не менее 3 метров. На поверхности оставляют не более 20 сантиметров.
4. Вертикальные штыри соединяются методом сварки. В месте соединения контура и стальной полосы следует тщательно зачистить поверхность металла, так как ржавчина и другие загрязнения могут существенно снизить степень проводимости тока. Кроме этого рекомендуется соединять элементы системы сваркой.
5. Для повышения эффективности создаваемой конструкции вместо жилы укладывают стальную полосу. За счет увеличения площади соприкосновения металла с землей проводимость тока существенно повышается.
6. При выборе болтов следует уделять внимание вариантам, которые изготавливаются из металла с высокой устойчивостью к окислению.
   При их применении следует располагать соединительную часть над уровнем грунта. Перед проведением монтажных работ тщательно зачищают поверхность. Болты, расположенные над грунтом, рекомендуют время от времени смазывать токопроводящей смазкой.

Наружная часть, предназначенная для отведения тока, довольно проста в исполнении и обходится дешево.

Проводка в частном доме

Владельцы ветхих частных домов хорошо знакомы с тем, сколько возникает проблем с созданием отводящего контура при плохом состоянии проводки. В большинстве случаев единственным выходом из сложившейся ситуации становится полная замена всей системы электроснабжения.

При выполнении работ в ветхом сооружении нужно учитывать следующие моменты:

1. Если провести полную замену электрической проводки не получится, можно установить только новые розетки и выключатели. Это позволит избежать проблем с подключением бытовой техники и электроники. При замене розеток уделяется внимание положению провода заземления. Он должен быть расположен в заземлительной коробке и выходить на контур через распределительный щит.
2. Для того чтобы уменьшить количество предстоящих работ, можно провести отключение старой проводки от распределительного щита, после чего просто проложить новую. Проводка может прокладываться как внутри кирпичных или бетонных стен, так и в специальном кожухе по поверхности несущей конструкции.

При плохой проводке заземление может быть малоэффективным или вовсе не выполнять свою функцию.

Предъявляемые требования

Заземление предназначается для отвода от корпуса приборов электричества к контуру. Характеризуется оно сопротивлением растекания. Этот показатель определяет то, насколько легко электрический ток преодолевает расстояние от потребителя к земле. При увеличении показателя сопротивления эффективность отводящего контура существенно снижается.

Рекомендуется размещать контур с северной стороны дома. Это связано с большим показателем влажности грунта: при его повышении степень проводимости увеличивается, за счет чего сопротивление снижается.

Основные требования:

1. При изготовлении вертикальных прутков применяют металл длиной не менее 16 мм.
2. Минимальная толщина применяемой стали должна составлять 4 мм.
3. При применении стальных труб их диаметр должен быть не менее 32 мм.

Все соединения должны быть очищены от загрязняющих веществ

. За счет этого также можно снизить степень сопротивления контура.

Распространенные ошибки

Принцип действия создаваемого отводящего контура основан на простейших законах физики. Во всех случаях при увеличении площади контакта металла с грунтом увеличивается и эффективность заземления. Важно учитывать распространенные ошибки, допускаемые при его создании:

1. Нельзя использовать металлические изделия, которые были дополнительно обработаны для повышения их прочности и других эксплуатационных качеств. Примером можно назвать рельсы или арматуру. Некоторые изделия проходят дополнительную термическую обработку, что снижает степень проводимости тока верхнего слоя.
2. Просто вбитого в землю штыря в качестве контура будет недостаточно. Это связано с небольшой площадью контакта металла с грунтом. По-настоящему эффективной системой принято считать сочетание двух треугольных контуров, изготовленных из проводников.

При создании отводящей конструкции следует учитывать, что площадь поверхности должна увеличиваться от распределительного щитка к контуру.

Простое заземление своими руками в частном доме

Отличие частного дома от многоквартирного заключается в том, что в частном доме действительно есть «земля», а в многоэтажных домах ее попросту нет и подключение заземления ограничивается общим щитком на этаже.

В настоящее время система TN-S в Украине практически не встречается в частном секторе. От трансформаторов подстанции, как правило, не тянут отдельный провод заземления (PE) к потребителю. А это означает, что остается провести заземление самостоятельно по системе TN-C-S или ТТ (необходимо понимать ,что данная система заземления используется только в том случае, если выполнены все установленные к ней требования и приведена причина отказа от системы TN-C-S), и в частном доме это  намного легче сделать, нежели в многоквартирном.

 Второй вариант встречается наиболее часто, поскольку требует меньше усилий при установке. Заземление начинается от ГЗШ, установленной в ВУ или в щитке дома.

Наилучшим вариантом все-таки является тот, когда заземление делается на опоре, с которой идет линия к дому.

Если заземление сделано непосредственно в доме, то при отгорании ноля на линии, например, где-нибудь возле подстанции, нолем окажется провод, который ведет от столба к дому, и вообще вся нейтраль в доме.

«Ну и что? Ноль он и есть ноль», — скажете вы. Не следует забывать, что на линии, ведущей от подстанции до вашего частного дома, есть еще подключения к другим домам. Вся нагрузка, которая ложилась на нулевой провод ЛЭП, ляжет в этом случае на ноль, находящийся в вашем доме.

Ситуация, когда на подстанции отгорает ноль и нагрузка ложится на нейтраль дома. Исправить ее можно, проведя кабель (от ЛЭП к дому) с сечением жилы, аналогичной проводу ЛЭП, чтобы нолевой провод в случае аварии выдержал нагрузку от нескольких домов

Если же заземление установлено от шины в ВУ, нагрузка ляжет на провод, который ведет от линии к шине, а он, как правило, по сечению соответствует проводу на линии.

Система заземления ТТ используется только в частных домах.

Ее установка сопряжена с некоторыми трудностями, в частности урегулированием такой системы в организации электроснабжения. Дело в том, что система ТТ должна пройти апробацию и быть заверена специалистом из технадзора.

Трехфазная схема щитка в частном доме с разделенным проводником нейтрали и заземления:

1 — пластиковый или металлический корпус щита; 2 — соединительные элементы нолевых рабочих проводников; 3 — соединительный элемент РЕ-проводника, а также уравнивания потенциалов; 4 — соединительный элемент фазовых проводников групповых сетей; 5 — выключатель дифференциального тока; 6 — автоматические выключатели; 7 — линии групповых цепей; 8 — дифференциальный автоматический выключатель; 9 — счетчик

Чаще всего многие организации предлагают такую систему заземления без вмешательства со стороны владельца дома, конечно, не забыв при этом взять плату за ее монтаж. Если постараться, то можно выполнить эту работу самостоятельно, но после окончания придется ее проверить при помощи все той же организации и заверить документально.

Если вспомнить систему TN-S, то ТТ очень на нее похожа. Отличие в том, что проводник заземления не уходит на подстанцию к заземлителю, а располагается непосредственно на участке рядом с домом. На подстанции система заземления сделана специалистами по всем нормам ПУЭ. На личном участке придется сделать то же самое.

Вариант трехфазной сети с раздельными нейтральным и заземляющим проводниками:

1 — пластиковый или металлический корпус щита; 2 — соединительные элементы нолевых рабочих проводников; 3 — соединительный элемент зажимов РЕ-проводника, а также уравнивания потенциалов; 4 — соединительный элемент фазовых проводников групповых цепей; 5 — выключатель дифференциального тока; 6 — автоматические выключатели; 7 — линии групповых цепей; 8 — счетчик

Очевидно сходство с системой TN-S — провод заземления не контактирует с нулевым и фазовым, а существует сам по себе.

Не забывайте, что использование УЗО при системе заземления ТТ является обязательным.

Схема трехфазного подключения в более простом варианте:

1 — вводный автомат; 2 — трехфазный электросчетчик; 3 — дифавтомат; 4 – шина заземления; 5 – нолевая шина; 6 — модульные автоматические выключатели; 7 — однополюсные дифавтоматы

Теперь следует разобраться, куда ведет провод, который уходит в землю от шины заземления, расположенной в домашнем щитке. Заземление — это вовсе не пруток арматуры, воткнутый в землю, с привязанным к нему в виде изящного бантика проводом заземления. Чтобы создать полноценный контур заземления, нужно приложить гораздо больше усилий.

Подключение электроприборов по системе ТТ: заземление не зависит от источника электропитания

Есть 2 варианта, как это сделать. Первый из них трудоемкий, но его можно выполнить самостоятельно. Второй выполнят специалисты, но, конечно, не бесплатно. Выбор за вами.

Рассмотрим такой вариант: заземление состоит из заземляющего провода и заземлителя. Заземляющий провод должен быть с сечением жилы не меньше сечения фазовой жилы кабеля, проложенного в доме, но и не больше. Этот провод подключается к шине заземления в распределительном домашнем щитке. К данной шине сходятся все провода заземления от электроприборов.

Использование УЗО при системе заземления ТТ

Заземлитель — это стальная конструкция, которая выравнивает потенциалы в случае появления в заземляющем контуре напряжения. Именно поэтому она должна иметь достаточно большой контакт с грунтом. Далее производятся очень сложные расчеты: определяется сопротивление грунта, какая конструкция, и на какую глубину должна быть установлена. Совершенно разные случаи, когда грунт — сухой песок и влажный чернозем. При первом варианте понадобится очень массивная конструкция, при втором — небольшой арматурный прут, вбитый неглубоко. Чтобы не возиться с расчетами, преодолевая сложнейшие электротехнические формулы, можно сделать конструкцию, которая удовлетворяет всем требованиям практически при любых условиях.

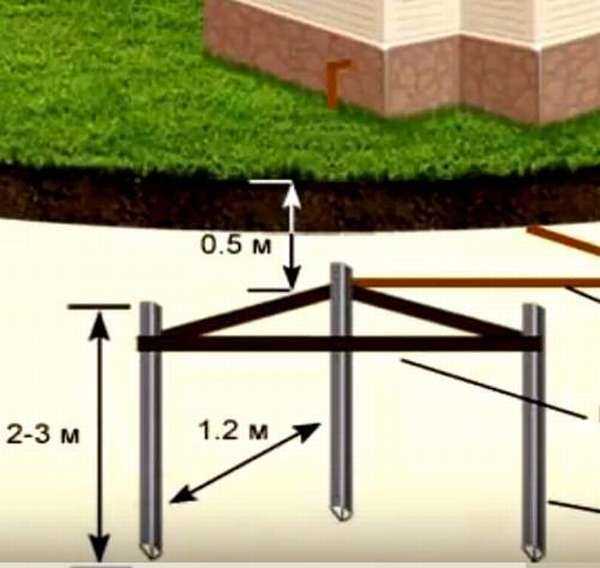

Размеры при монтаже очага заземления





Монтировать такой заземлитель надо так: взять 3 уголка, каждый длиной не меньше 3 м и размерами полок не менее 50 х 50 мм. В качестве замены уголка подойдет обычная труба диаметром 16 мм и толщиной стенки не меньше 3 мм (чтобы не разбить вершину трубы кувалдой). Еще понадобятся 3 куска уголка по 3 м, с размерами полок 40 х 40 мм. Далее нужно прокопать траншею от дома до места, где будет вкопан заземлитель. Эта траншея должна быть глубиной не менее 0,5 м и примерно такой же ширины — так удобнее. Затем в местах, где будут вбиты штыри, выкапываются ямки одинаковой с траншеей глубины — по 0,5 м. Эти ямки необходимо соединить между собой канавками, по которым пройдет соединяющий штыри уголок.







Заземлитель и его соединение с проводником (вид сверху)

После этого надо сделать самое трудное — вбить трехметровый уголок в землю так, чтобы над дном ямки его конец возвышался не больше чем на 15–20 см. Чтобы легче это сделать, концы уголка затачиваются в острие. Понадобится широкая устойчивая стремянка или козлы, чтобы забивать с них уголок. После того как он вбит на нужную глубину, все 3 отрезка размерами 40 х 40 мм соединяются между собой уголком при помощи сварки. В итоге получается равносторонний треугольник размером 3 х 3 х 3 м. Вершина одного из уголков заранее просверливается для соединения с заземляющим проводником. Такое соединение выполняется при помощи болтового зажима. Для этого конец оголенной жилы заземляющего проводника надо запрессовать в наконечник с подходящим под болт отверстием. Затем закопайте траншею и ямки и поставьте знак, обозначающий место, где спрятан заземлитель и проводник до дома, чтобы в дальнейшем не нарушить его при каких-либо работах.

При выполнении работ нанятым электриком необходимо проследить, чтобы в грунт рядом с заземлителем не добавлялась пищевая соль. Это делается для того, чтобы снизить сопротивление заземлителя, улучшив его контакт с почвой. Якобы заземлитель должен пройти испытание на замер сопротивления. Не следует так делать! Солевой раствор за несколько лет разъест металл заземлителя, который потеряет свои свойства.

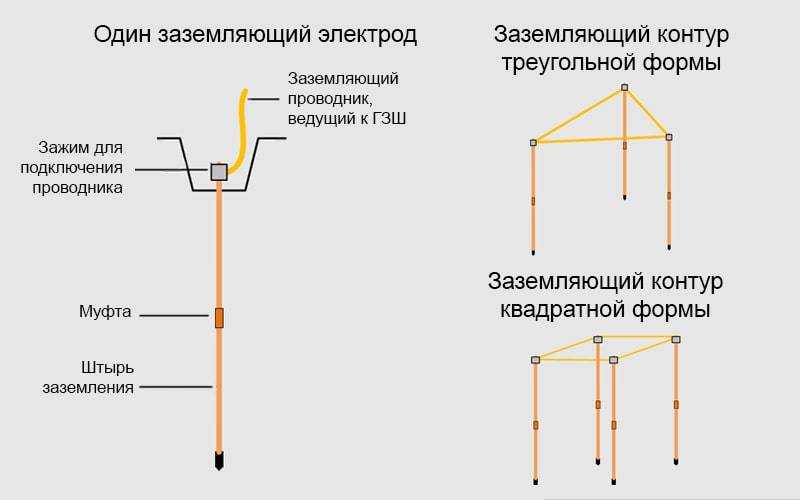

Необязательно выполнять заземлитель в виде треугольника, можно забить уголок и линией в ряд. Необходимо лишь соблюдать расстояние между уголками — оно должно быть не меньше 3 м.

После того как заземлитель установлен на место, его засыпают грунтом, лучше — песком, чтобы в дальнейшем облегчить доступ к кабелю.

Теперь рассмотрим другой вариант — при этом способе не придется копать землю и вбивать уголок в грунт. Здесь используется модульная штырьевая система. Это недавнее изобретение, и, следует признать, очень удачное. Чтобы создать наибольшую площадь для соприкосновения грунта с заземлителем, стальной штырь, покрытый медью, забивают на глубину 20–40 м. Для условий средней полосы России это означает, что практически в любом случае данный штырь соприкасается с грунтовыми водами, что резко снижает его сопротивление. Для заземлителя это один из важнейших показателей. Удобство такого типа заземления налицо: не надо копать траншеи, достаточно небольшой ямки 50 х 50 х 40 см.

Заземлитель и соединение его с ГЗШ в здании

Единственное «но» — вбить такой заземлитель молодецкими ударами кувалды не получится. Для этого используется перфоратор со специальной насадкой. Перфоратор — ударная дрель не подойдет, поскольку нужна работа именно в ударном режиме без вращения головки.









При помощи сборного штыря можно углубиться в грунт на 20–40 м

Провод заземления монтируется на стержень при помощи специального зажима, который идет в комплекте с остальным оборудованием. На вопрос о том, на какую глубину придется забивать заземление, можно ответить, только замеряя сопротивление при помощи мультиметра. Это достаточно сложные расчеты, выполнить которые может только квалифицированный специалист.









Чтобы забить штырь, необходимо выкопать небольшую ямку глубиной 40–50 см

Самостоятельно производить их не следует, поскольку сопротивление все равно придет замерять техник из организации со своим оборудованием — никто не поверит вам на слово, что глубина заземлителя достаточна. Следует знать лишь цифры, которые являются нормативом. Для трехфазной сети с напряжением 380 В сопротивление заземлителя должно быть не более 2 Ом, для однофазной с напряжением 220 В — не более 4 Ом.

Впрочем, если можно сделать заземление без оглядки на технадзор, то необходимо узнать уровень залегания грунтовых вод. Заземлитель, достающий до этой отметки, наверняка удовлетворит условиям нормативов. При варианте, когда система заземления дома TN-C-S по устройству заземлителя аналогична системе ТТ, к нему не такие строгие требования, поскольку заземленный ноль находится на подстанции и соединен с ГЗШ в ВУ или ВРУ.



Пошаговая инструкция по монтажу штырьевого заземления

Если ГЗШ находится на ВУ, то соединять в дальнейшем ноль и заземление нельзя! Такое соединение должно быть единственным на одном участке, по принципу «либо одно, либо другое», ВУ на столбе или ВРУ возле дома или внутри него.

WTF — это контуры заземления? | Хакадей

• по:
Боб Баддели

Эти волшебные существа появляются из ниоткуда и поджаривают вашу электронику или раздражают ваши уши. Понимание их, несомненно, сэкономит вам деньги и нервы. В двух словах, контур заземления — это то, что происходит, когда два отдельных устройства (A и B) подключаются к земле отдельно, а затем также соединяются друг с другом через какой-либо кабель связи с землей, создавая петлю. Это обеспечивает два отдельных пути к земле (B может проходить через свое собственное соединение с землей или может проходить через землю кабеля к A, а затем к земле A), а это означает, что ток может начать течь непредвиденным образом. Это особенно заметно в аналоговых AV-установках, где результатом является звуковой шум или видимые полосы на изображении, но иногда это также является причиной необъяснимых отказов оборудования.

Сможете найти петлю?

Одним из примеров является ваше кабельное телевидение. Это аналоговый сигнал, который приходит в ваш дом и заземляется в одном месте, обычно за пределами вашего дома. Кабель протягивается к вашему развлекательному центру, где он подключается к ресиверу, заземленному в другом месте. Это создает петлю и из-за электромагнитной индукции, связанной со всеми видами сигналов переменного тока вокруг, блуждающий ток , который затем просачивается через различные цепи. Другой способ представить это как половину трансформатора; это один цикл, и большая часть этого цикла составляет рядом с  на провод под напряжением здания с постоянно меняющимся током. Нередки случаи, когда в звуковом оборудовании слышен гул частотой 50 или 60 Гц из-за влияния контуров заземления.

Теперь, когда вы стали экспертом, решить проблему (или полностью избежать ее) довольно просто. Самый верный способ — разрезать петлю, что означает удаление кабеля или замену его чем-то, что не является проводом. Вы можете переключиться на беспроводную связь, такую ​​как Bluetooth или WiFi. Некоторые проводные протоколы используют дифференциальные сигналы вместо несимметричной, поэтому нет необходимости в общем заземлении для эталона. Переместите вилки так, чтобы они были подключены к одной и той же розетке, чтобы ваша петля была как можно меньше. Другой вариант — использовать изолятор, который вы можете приобрести для выбранного кабеля или внедрить в свой проект с помощью оптоизолятора или изолирующего трансформатора. Не используйте мошенническую вилку и не удаляйте контакт заземления, так как это просто устраняет функцию безопасности и может создать опасную ситуацию с корпусом под напряжением.

Когда дело доходит до вашего осциллографа, вполне вероятно, что в какой-то момент вы захотите проверить что-то, что питается от сети, и тогда вы получите совершенно другой контур заземления. Если ваша вещь на батарейках, здесь нет никакой опасности; сойти с ума, потому что нет возможности создать контур заземления. Если он подключен к стене, но через изолированный источник питания (что-то с двумя контактами и изолирующим трансформатором), все еще в порядке, потому что все еще нет пути для контура заземления, но вы можете увидеть некоторый шум от грязного питания. .

Но если он подключен к сети и имеет контакт заземления (даже косвенно, например, устройство, питающееся от USB через блок питания компьютера), существует вероятность создания контура заземления, потому что вы подключаете свой заземленный прицел к другому заземленное устройство через пробник. Зажим заземления на зонде подключается прямо к контакту заземления, а заземление всех зондов соединено друг с другом, а эти контакты заземления подключены к заземлению на вашем устройстве. Если это неясно, лучше резюмировать так: «все ваши заземления уже подключены друг к другу и относятся к одному и тому же проводу — заземляющему контакту». Когда вы подключаете зажим заземления к тестируемому устройству, вы создаете контур заземления, который добавит шум к вашим измерениям и, возможно, повредит осциллограф.

Заземление зонда осциллографа подключено. Технически вам нужно подключить только один зажим заземления к тестовому устройству. Заземление зонда подключается непосредственно к земле. Они не плавающие.

Если вы ошибетесь и прикрепите заземляющий зажим к чему-то, что на самом деле не заземлено, у вас возникнут всевозможные проблемы, так как устройство теперь закорочено на землю через ваш пробник, который быстро самоуничтожится. Тестирование устройств с заземляющим контактом требует особой осторожности, чтобы не допустить подключения элементов с разными потенциалами. Разрыв контура заземления возможен, если просто не подключить зажим заземления, хотя это имеет и другие последствия. Здесь рекомендуется использовать дифференциальные пробники или подключать тестируемое устройство к изолирующему трансформатору. Сделай , а не , снимите заземление с вашего прицела, потому что вы будете часто прикасаться к нему, и лучше вас не бить током.

Подводя итог: земля — это не просто земля. Для целей измерения шума лучше всего, чтобы каждое устройство имело один и только один путь к одной точке заземления. Когда есть два или более пути к земле, они могут образовывать петлю, которая улавливает все виды электрических и магнитных помех окружающей среды. Починить заземляющий контур так же просто, как разорвать его, но для этого вы должны хорошо представлять себе все заземляющие пути в игре. Какой самый сложный контур заземления вы когда-либо видели? Мы упускаем какие-то хорошие решения?

Опубликовано в Инженерное дело, Колонки Hackaday, SliderTagged Изоляция заземления, заземление l, Контур заземления, заземление, осциллограф, пробник осциллографа

Заземление в частном доме: системы, схемы, фото, видео

Эксплуатация современной бытовой и компьютерной техники без заземления чревата выходом ее из строя. На большей части территории нашей страны, особенно в сельской местности, действуют системы электропередачи старого образца. У них нет защитного заземления, либо они находятся в таком состоянии, что просто не соответствуют требованиям электробезопасности. Поэтому заземление частного дома или дачи хозяевам приходится делать самим.

Содержание статьи

• 1 Что дает
  • 1.1 Нужно ли заземление на даче или в деревянном доме
• 2 Системы заземления частного дома
• 3 Какое устройство заземления частного дома

  2 9.0003 3 сделать заземлители

• 3.2 Глубина вбивания штырей
• 3.3 Что нельзя делать

4 Как правильно сделать

• 4.1 Процедура
• 4.2 Почему нельзя делать отдельное заземление

5 Модульная штыревая система

Что дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. При правильном выполнении появление тока утечки приводит к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновении к токоведущим частям). Это главная и главная задача этой системы.

Второй функцией заземления является обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного проводника в розетке (если он есть) недостаточно. Требуется прямое подключение к шине заземления. Для этого обычно на корпусе есть специальные клипсы. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основной задачей заземления является обеспечение электробезопасности частного дома

Мало кто знает, но микроволновая печь без прямого подключения к «земле» при работе может генерировать значительное количество излучения, а уровень радиации может быть опасным для жизни. В некоторых моделях можно увидеть специальную клемму на задней стенке, хотя в инструкции обычно содержится только одна фраза: «необходимо заземление» без уточнения, как именно это желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается покалывание. Это безвредно, но неприятно. Избавиться можно, подключив «землю» напрямую к корпусу. В случае с духовкой ситуация аналогична. Даже если не «пережимает», прямое подключение безопаснее, так как проводка внутри блока работает в очень жестких условиях.

Компьютеры еще интереснее. Напрямую подключив «земляной» провод к корпусу, можно в несколько раз увеличить скорость интернета и свести к минимуму количество «зависаний». Это так просто благодаря прямому подключению к шине заземления.

Нужно ли заземление на даче или в деревянном доме

На дачных участках заземление обязательно. Особенно, если дом построен из горючего материала – дерева или каркаса. Речь идет о грозах. На дачных участках очень много элементов, привлекающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или заглубленные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах велика вероятность удара молнии

При отсутствии громоотвода и заземления удар молнии практически эквивалентен пожару. Рядом нет пожарной части, поэтому огонь будет распространяться очень быстро. Поэтому в тандеме с заземлением сделайте еще и громоотвод – хотя бы пару метровых стержней, прикрепленных к коньку и соединенных стальным проводом с заземлением.

Системы заземления частных домов

Всего существует шесть систем, но в основном в индивидуальных домах используются только две: TN-S-C и TT. В последние годы рекомендуется система TN-S-C. В этой схеме нейтраль на подстанции заземлена и оборудование находится в непосредственном контакте с землей. К потребителю земля (PE) и нейтраль/ноль (N) подводятся одной жилой (PEN), а на вводе в дом она снова делится на две отдельные.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматическими устройствами (УЗО опционально). Недостатком является то, что при перегорании или повреждении провода PEN на участке между домом и подстанцией на шине заземления в доме появляется фазное напряжение, которое ничем не отключается. Поэтому ПУЭ предъявляет к такой линии жесткие требования: должна быть обязательная механическая защита ПЭН-провода, а также периодическое резервное заземление на опорах через каждые 200 м или 100 м.

Однако многие сельские линии электропередач не соответствуют этим условиям. В этом случае рекомендуется система ТТ. Также эту схему следует использовать в отдельно стоящих открытых хозяйственных постройках с земляным полом. Существует риск одновременного касания земли и земли, что может быть опасно при использовании системы TN-S-C.

Система заземления частного дома ТТ

Отличие в том, что «земляной» провод к щиту идет от индивидуального контура заземления, а не от трансформаторной подстанции, как на предыдущей схеме. Такая система устойчива к повреждению защитного проводника, но требует обязательной установки УЗО. Без них нет защиты от поражения электрическим током. Поэтому ПУЭ определяет ее только как резервную, если существующая линия не соответствует требованиям системы TN-S-C.

Система заземления TT ​​в более четком виде

Устройство заземления частного дома

Некоторые старые линии электропередач вообще не имеют защитного заземления. Все они должны измениться, но когда это произойдет — вопрос открытый. Если это ваш случай, нужно сделать отдельный контур. Варианта два – сделать заземление в частном доме или на даче самостоятельно, своими руками, либо доверить выполнение кампании. Походные услуги стоят дорого, но есть важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, ущерб компенсирует компания, осуществившая монтаж (это должно быть прописано в договоре, читайте осторожно). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Система заземления частного дома состоит из:

• штанги заземления,
• металлических полос, объединяющих их в одну систему;
• линии от контура заземления до распределительного щита.

Из чего сделать заземлители

В качестве штырей можно использовать металлический стержень диаметром от 16 мм. Более того, взять арматуру нельзя: ее поверхность закалена, что меняет распределение тока. Также быстрее разрушается затвердевший слой в земле. Второй вариант – металлический уголок с полками 50 мм. Эти материалы хороши тем, что их можно забить в мягкий грунт кувалдой. Чтобы это было проще сделать, один конец заостряется, на второй приваривается накладка, по которой легче бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень.

Иногда применяют металлические трубы, один край которых сплющен (сварен) в конус. В их нижней части (примерно в полуметре от края) просверливаются отверстия. При высыхании грунта значительно ухудшается распределение тока утечки, и в такие стержни можно заливать рассол, восстанавливая работу заземления. Недостаток этого способа в том, что под каждый стержень приходится копать/бурить лунки – забить их кувалдой на нужную глубину не получится.

Глубина забивки штырей

Заземляющие штыри должны входить в землю ниже глубины промерзания не менее чем на 60-100 см. В регионах с засушливым летом желательно, чтобы штыри хотя бы частично находились во влажной земле. Поэтому в основном используют уголки или стержень длиной 2-3 м. Такие размеры обеспечивают достаточную площадь контакта с землей, создавая нормальные условия для рассеивания токов утечки.

Чего нельзя делать

Функция защитного заземления заключается в рассеивании токов утечки на большой площади. Происходит это из-за плотного контакта металлических заземлителей – штырей и полосок – с землей. поэтому 9Элементы заземления 0147 никогда не окрашиваются. Это сильно снижает проводимость между металлом и землей, и защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами, но не краской.

Второй важный момент: заземление должно иметь низкое сопротивление, а для этого очень важен хороший контакт. Это обеспечивается сваркой. Все стыки сварные, при этом качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обратите внимание: 9Заземление 0147 в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, многократно возрастает стойкость, портится или вообще не работает защита.

Использовать только сварные соединения

Крайне нецелесообразно использовать трубопроводы или другие металлические конструкции в земле в качестве заземлителя. Какое-то время такое заземление работает в частном доме. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается неработоспособным, как и трубопровод. Поэтому такие типы заземлителей лучше не использовать.

Как сделать правильно

Сначала разберемся с формой системы заземлителей. Самый популярный – в виде равностороннего треугольника, в вершины которого вбиты штифты. Бывает и линейное расположение (те же три штуки, только в линию) и в виде контура – ​​вокруг дома забиваются штыри с шагом около 1 метра (для домов площадью более 100 м). кв м). Штифты соединены между собой металлическими полосками — металлическая связь.

Самая популярная модель заземлителя

Процедура

От края отмостки дома до места установки штыря должно быть не менее 1,5 метра. На выбранном участке выкапывается траншея в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина – 50-60 см – чтобы удобно было готовить. Одна из вершин, обычно расположенная ближе к дому, соединяется с домом траншеей глубиной не менее 50 см.

Рытье траншеи

В вершинах треугольника забиваются штыри (круглый брусок или уголок длиной 3 м). Над дном ямы оставляют около 10 см. Обратите внимание, что заземлитель не выносится на поверхность земли. Находится на 50-60 см ниже уровня земли.

К выступающим частям стержней/уголков приваривается металлическая связка — полоса 40*4 мм. Созданный заземлитель соединяется с домом металлической полосой (40*4 мм) или круглым проводом (сечением 10-16 мм ² ). Полоса с созданным металлическим треугольником также приваривается. Когда все готово, места сварки очищают от шлака, покрывают антикоррозийным составом (не краской).

Лента сварная

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом) траншеи засыпают землей. В почве не должно быть крупных камней или мусора, земля утрамбовывается слоями.

На вводе в дом к металлической полосе от заземлителя приваривается болт, к которому крепится медная жила в изоляции (традиционно цвет заземлителей желтый с зеленой полосой) с сечением жилы не менее 4 мм ² .

Вывод заземления у стены дома с приваренным на конце болтом

Почему нельзя делать отдельное заземление

Переделывать проводку по всему дому, конечно, долго и дорого, но при желании чтобы без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление некоторых розеток неэффективно и даже опасно. И вот почему. Наличие двух и более таких устройств рано или поздно приводит к выходу оборудования, подключенного к этим розеткам. Все дело в том, что сопротивление цепей зависит от состояния грунта в каждом конкретном месте. В некоторых ситуациях между двумя заземляющими устройствами возникает разность потенциалов, что приводит к поломке оборудования или поражению электрическим током.

Модульная штифтовая система

Все ранее описанные устройства, изготовленные из забивных уголков, труб и стержней, называются традиционными. Их недостатком является большой объем земельных работ и большая площадь, которая требуется при монтаже системы заземлителей. Это связано с тем, что требуется определенная площадь контакта штырей с землей, достаточная для обеспечения нормального «растекания» тока. Сложность может вызвать и необходимость сварки – другого способа соединения заземляющих элементов нет. Но плюс этой системы в относительно небольших затратах. Если делать традиционное заземление в частном доме своими руками, это будет стоить максимум 100 долларов. Это если покупать весь металл и оплачивать сварку, а остальные работы выполнять самостоятельно

Комплект модульной системы заземления

.

Модульные штыревые (штыревые) системы появились несколько лет назад. Это набор штырей, которые забивают на глубину 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штифта соединяются между собой с помощью специальных зажимов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Преимуществом модульного заземления является небольшая занимаемая площадь и меньший объем работы. Необходим небольшой котлован со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штифты длинные и тонкие, и их можно легко вбить в подходящую почву. Вот мы и подошли к главному минусу: глубина большая, и если на пути встретится, например, камень, придется начинать сначала.
