Строительство каркасного дома своими руками: Пошаговая инструкция +Видео

Эстетичные каркасные дома, технология изготовления стен которых обеспечивает теплоту внутренних помещений, пригодны для любых климатических зон. Но не только в этом преимущества каркасной технологии строительства.

Каркасные строения в настоящее время становятся все популярней из-за своей невысокой стоимости и хорошихэксплуатационных характеристик. Простота постройки небольшого каркасного дома позволяет заняться его возведением, даже если у вас не очень большие навыки в строительстве. Для малого веса каркасных стен пригодны самые простые виды фундаментов – мелко заглубленная лента, свайный и точечный фундамент. Настоящая инструкция по строительству каркасного дома своими руками написана на примере одноэтажного дома, на бутовом фундаменте и рассчитана на непрофессионалов.

Поэтапное руководство постройки каркасного домика

Прежде чем приступить к строительству дома требуется определиться с местом застройки на участке, разработать или купить готовый проект, получить разрешение на строительство.

После того, как подготовительный этап завершится, обзаведитесь необходимым инструментом. Ниже приведён список инструмента и приспособлений, которые нужны при строительных работах.

Список приспособлений и инструмента:

• Топор
• Молотки и гвоздодёр
• Ножовка по дереву
• Шуруповёрт (шуруповерт желательно иметь хорошего качества, так как он достаточно активно участвует в сборке каркасных стен)
• Дрель
• Стамеска
• Рулетка (рулеток лучше иметь несколько, разной длины, для самой большой желательно быть длиннее диагонали строящегося дома)
• Лестница
• Строительные леса (леса могут быть самодельными, главное в них – надёжность)
• Лопата (для работ по устройству фундамента)
• Малярные кисти для обработки пиломатериалов антисептиками
• Уровень, гидроуровень и отвесы
• Прочная капроновая веревка для разметки и проверки геометрии
• Бетономешалка.

Приветствуется наличие электроинструмента (дисковой пилы, лобзика). Это облегчит процесс раскроя пиломатериалов.

Устройство фундамента

Любой дом начинается с изготовления фундамента. Для нашего дома мы выбрали бутовый фундамент, хотя также рекомендуем использовать свайный фундамент. Выполняется он следующим образом:

Выравниваем площадку, на которой будет возводиться дом;

1. Делаем разметку пятна застройки в соответствии с проектом. В полученном прямоугольнике по углам вбиваем колышки. Также делаем разметку внутренних стен дома, под которые будет заливаться фундамент и тоже отмечаем её колышками.

Копаем траншею по периметру дома и по линии внутренних стен на глубину 70 – 75 см. Ширина траншеи должна быть больше ширины готового фундамента на двух кратную толщину опалубки. Перед установкой опалубки выравниваем стены траншеи и утрамбовываем дно.

Примечание: Ширину фундамента желательно сделать такой, чтобы на нём могла разместиться каркасная стена и концы балок перекрытия.

Устанавливаем опалубку с двух сторон траншеи. Щиты опалубки выполняются сплошными из обрезной доски одинаковой толщины 20 или 25 мм, стандартных брусков 40*50 или 50*50 мм и гвоздей 70 – 80 мм. По высоте щиты должны быть как минимум на 40 см выше нулевого уровня земли. Гидроуровнем проверяем горизонтальность опалубки.

Делаем подошву для бутового фундамента. Для этого дно траншеи заполняем камнями, колотым кирпичом, кусками битого шифера и подобным, на 30 % глубины. Затем засыпаем песок слоем в 20 сантиметров и, не жалея, проливаем водой. Операцию засыпки песка и пролива водой повторяем несколько раз (3 – 5) до тех пор, пока уровень песка не перестанет уменьшаться с уходом воды.

Выполняем металлическую обвязку фундамента для обеспечения жесткости. Обвязка выполняется из арматуры, сетки и проволоки. Арматура ставится вертикально, сетка горизонтально, связываем места пересечения проволокой.

Готовим бетонный раствор. В состав бетонного раствора входит:

• Цемент марки М-500
• Песок
• Гравий мелкий
• Вода

Оптимальные пропорции бетона: цемент/песок/гравий – 1:3:5, то есть на 1часть цемента 3 части песка и 5 частей гравия.

Можно добавить присадки для исключения микротрещин и увеличения растекаемости бетона. Количество воды зависит от влажности песка и гравия, бетонный раствор должен быть густым. Важно не перелить воду, что снижает качество фундамента. Раствор готовят по мере использования, его нельзя оставлять на следующий день, так как он схватится и будет непригоден для работы.

Выполнив работы по фундаменту и дождавшись затвердения бетонной смеси, можно приступать, наконец-то, к строительству каркасного дома.

Важно: при производстве фундамента надо определиться, будет ли в доме печь. Если Вы планируете установку печи, сделайте под неё бетонную площадку.

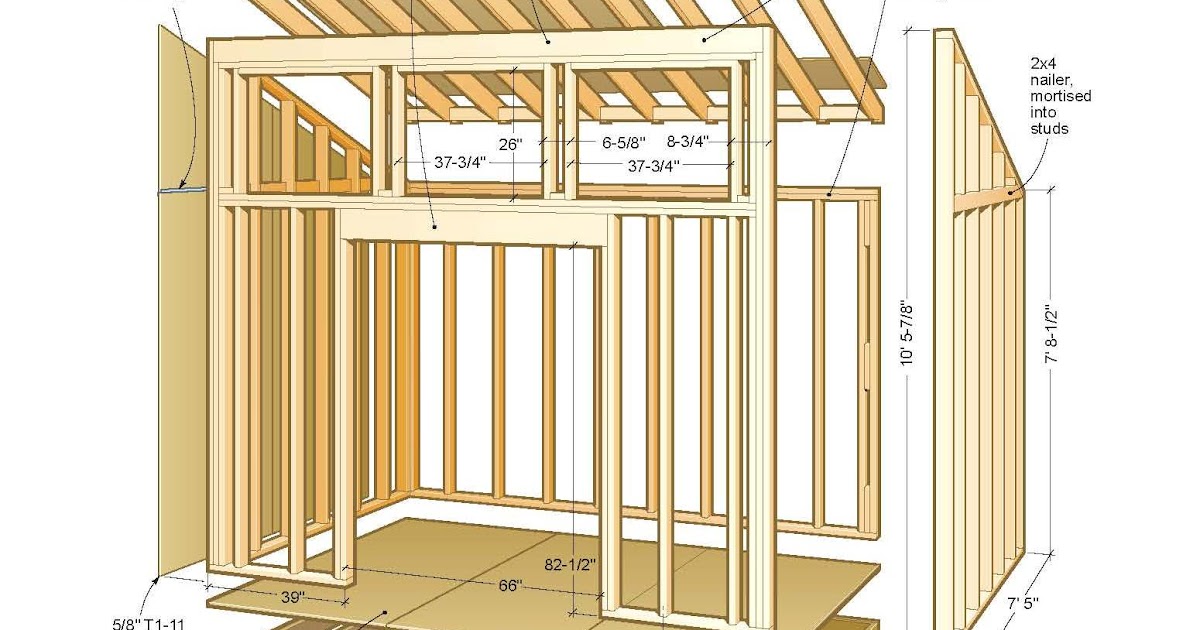

Установка каркасных стен

Каркас стен деревянного дома должен выполняться из качественной высушенной доски или бруса.

Для изготовления каркаса применяется:

Конструктивно каркасный дом состоит из нескольких элементов: нижняя и верхняя обвязка, вертикальные стойки по высоте, фиксирующие откосы, балки перекрытий, оконные и дверные проёмы, стропила.

Перед монтажом обвязки каркаса, необходимо выполнить гидроизоляцию фундамента рубероидом или гидроизолом в два слоя.

Доски обвязки необходимо обработать антисептиком.

При устройстве обвязки доски в углах и в местах стыков по длине соединяются в полдоски. Для этого выбирается половины толщины у каждой доски в месте соединения. Для обеспечения прочности соединения в стыке высверливается отверстие с установкой в него сухого шканта. Шкант должен входить в отверстие с усилием. Выполнив нижнюю обвязку по фундаменту, проверяем геометрию (одинаковость диагоналей и горизонтальность обвязки).

Нижняя обвязка выполняется по высоте из двух досок. В верхней доске делаются пропилы для установки вертикальных стоек. Расстояние между стойками делается 0,55 – 0,6 метра, по стандартной ширине теплоизоляционных материалов. Для оконных проёмов стойки ставят на ширину окна и связывают горизонтальными перемычками. То же самое касается дверных проёмов.

Установленные в пропилы стойки для устойчивости соединяем с нижней обвязкой временными откосами. Откосы прибиваются с внутренней стороны стен.

Выставив по периметру дома вертикальные стойки, выполняем верхнюю обвязку. Верхняя обвязка также состоит из двух досок по высоте. В первой доске делаем пропилы аналогично нижней обвязке, и вставляем в них стойки. Вторая доска будет служить мауэрлатом для стропил.

Важно: В процессе монтажа каркасной стены не забывайте проверять геометрию (диагонали и вертикальность стоек), чтобы не было завалов и перекосов.

Ну вот, каркас стены готов. Теперь зашиваем наружные стены черновым материалом. Это может быть фанера, плита OSB, ДСП, дюймовка, на Ваше усмотрение.

Конструкция крыши каркасного дома

После обшивки наружных стен ставятся стропила. Стропильная система может быть различной конструкции. Наиболее простая – треугольная. Для её изготовления «на земле» собираются одинаковые треугольники в необходимом количестве, устанавливаются на стены с врезкой в мауэрлат или крепятся усиленными уголками.

По стропилам сверху натягивают ветрозащитную плёнку, по ней устанавливают вдоль стропил брусок 50*50. По бруску крепится обрешётка из обрезной доски 25 мм. Шаг обрешётки зависит от кровельного материала, который вы собираетесь использовать. Если предполагается монтаж мягкой кровли, вместо обрешётки используют плиту OSB, толщиной 9 мм.

Брусок по стропилам служит для образования вентиляционного зазора между кровельным покрытием и стропилами.

Важно: все доски конструкции каркасных стен необходимо обрабатывать антисептиком.

Так как каркасный дом не требует усадки, после монтажа стропильной системы можно произвести установку окон. В настоящее время самой простой является установка пластиковых окон. Если каркасные стены выполнены тщательно, с правильной геометрией, монтаж пластиковых окон самостоятельно не составит затруднений. Потребуется лишь установить оконный блок в проём, выровнять его при помощи прокладок и закрепить в проёме. Для упрощения работ с наружной стороны проёма можно прибить ограничивающую доску. Зазоры между оконным блоком и проёмом заполняются монтажной пеной.

Установка входной двери происходит аналогично.

Утепление каркасного дома

После закрытия внешнего контура каркасного дома, приступаем к теплоизоляции стен.

Теплоизоляция стен процесс важный, поэтому подробнее об утеплении каркасных стен рассказано в статье «Конструкция стен каркасного дома». После изучения вопроса, как построить каркасный дом, надеемся, в скором времени Вы отметите новоселье.

Эстетичные каркасные дома, технология изготовления стен которых обеспечивает теплоту внутренних помещений, пригодны для любых климатических зон. Но не только в этом преимущества каркасной технологии строительства.

Каркасные строения в настоящее время становятся все популярней из-за своей невысокой стоимости и хороших эксплуатационных характеристик. Простота постройки небольшого каркасного дома позволяет заняться его возведением, даже если у вас не очень большие навыки в строительстве. Для малого веса каркасных стен пригодны самые простые виды фундаментов – мелкозаглубленный ленточный, свайный и точечный фундамент. Настоящая инструкция по строительству каркасного дома своими руками написана на примере одноэтажного дома, на бутовом фундаменте и рассчитана на непрофессионалов.

9 лучших строительных и мебельных магазинов!

• Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel. ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Пошаговая инструкция строительства каркасного дома самому: +Видео

На сегодняшний день индивидуальное строительство становится всё более распространенным в России. Если Вы хотите построить дом и рассматриваете именно малоэтажные проекты, то обратите внимание на каркасные дома. Это один из наиболее бюджетных вариантов, к тому же технология строительства каркасного дома весьма проста, а сам он будет очень комфортным и прослужит вам долгие годы.

[conten

А разобраться с процессом постройки каркасного дома своими руками Вам поможет наша пошаговая инструкция. Всё строительство включает в себя несколько этапов, рассмотрим по порядку каждый из них.

Подготовка места и фундамента для будущего дома

Прежде всего, определитесь с расположением дома. Место для строительства каркасного дома должно быть сухим и хорошо продуваемым, грунт также не должен содержать большое количество влаги – это сделает Ваш дом совсем не долговечным. Площадка для строительства должна быть идеально ровной, если это не так, перед тем как начать заливку фундамента – разровняйте поверхность.

После того, как выровняете поверхность, можно приступать к подготовке траншеи. Вы должны вырыть траншею по размерам постройки, глубиной около 80 см. Совсем небольшая глубина объясняется легкостью даже двухэтажного каркасного дома. Глубину траншеи следует увеличить примерно в 2 раза в зависимости от климатических условий. Соответственно в регионах, где грунт промерзает сильнее, глубина траншеи должна быть около 1,5 метров.



После того как траншея готова, можно приступать к опалубке. Лучше всего собирать её из обрезных досок. Их ширина должна ровняться ширине котлована, а высота должна быть на 40 см. больше, чем глубина траншеи.

Затем начинается процесс заливки фундамента. На дно траншеи укладывается смесь из битого шифера, кирпича, камней и засыпается песком. Затем вся эта смесь тщательно проливается водой. Процедура с песком и водой повторяется около 4 раз, как только песок перестанет оседать, этот процесс можно завершить. Далее изготавливается каркас основания дома. Для этого используйте трубы, любую арматуру, швеллер и т.д. Конструкция будет гораздо надежней, если детали между собой вы будете сваривать.

Последний этап – это подготовка бетонной смеси из песка, цемента, мелкого гравия и воды, а также, непосредственная заливка. Готовая смесь постепенно заливается в траншею, тщательно разравнивается и утрамбовывается.



Проект каркасного дома

Лучше всего разработку проекта доверить профессионалам, так как это достаточно серьёзный процесс. Проект обязательно должен быть привязан к месту строительства, и согласован с различными службами, которые наверняка будут вносить в него свои изменения. Технология строительства каркасного дома предусматривает прокладку инженерных систем на определенных этапах, всё это необходимо учесть в плане.

Если Вы всё же решите делать проект самостоятельно, учитывайте, что кроме всего вышесказанного, каркасный дом не должен быть очень больших размеров: лучше, чтобы длина стены не превышала 8 метров. Кроме того, при подготовке проекта важно решить: будете ли вы использовать дом сезонно, или планируете жить в нем круглый год. Во втором случае, Вам необходимо утеплить дом.

Сборка нижней обвязки

После того, как фундамент подготовлен, необходимо провести гидроизоляционные работы. Для этих целей используется рубероид, лучше всего – в 2 слоя. Гидроизоляционный слой предотвратит попадание влаги в дом и на древесину, и обезопасит конструкцию от гниения.

Нижняя обвязка – это основание всего каркаса. Она укладывается из предварительно обработанного антисептиком бруса по всему периметру фундамента, на высоте, равной ширине двух брусьев. Брусья плотно соединяются между собой и с фундаментом.

На этом же этапе укладываются лаги пола. Для этого в брусе вырезаются пазы, в которые и следует уложить лаги на расстоянии не более 60 см.

После этого, на лаги необходимо закрепить бруски и уложить на них черновой пол, для которого можно использовать любой вид доски. Далее укладываются пароизоляционный материал и утеплитель. В качестве утеплителя можно использовать минеральную вату либо пенопласт. Сверху всё застилается обрезными досками 40х150 мм., уплотняется скобами и клиньями, а также прибивается к лагам.

Строительство каркаса

Теперь мы переходим к одному из самых важных этапов сборки каркасного дома, предусмотренному пошаговой инструкцией. Так как каркас – это «скелет» дома, который будет нести нагрузку всей конструкции, на этом этапе следует быть особенно внимательными.

Каркас дома может быть металлическим или деревянным. В первом случае, для работы вам понадобятся металлические профили и сварочное оборудование.

Для изготовления же деревянного каркаса следует использовать твердые породы древесины, такие как дуб, лиственница или сосна.

На этом этапе стойки, подготовленные по высоте дома, устанавливаются в пазы нижней обвязки. Для устойчивости они закрепляются при помощи укосин (временных), связываются обвязками и ригелями. После того, как все вертикальные стойки установлены, можно приступать к их соединению с верхней обвязкой. Это делается также с помощью пазов, предварительно сделанных в брусе. Расстояние между пазами нижней и верхней обвязки должно быть абсолютно одинаковым, чтобы не допустить перекосов всей конструкции.

Когда верхняя обвязка установлена, временные укосы убираются и устанавливаются постоянные, которые добавят каркасу прочности.

Возведение стен каркасного дома

Следующим этапом можно приступить к наружной обшивке стен дома. Для этого можно использовать доски, вагонку, сайдинг, псевдобрус и др. материалы. Стена обшивается сплошным щитом, при этом не заколачиваются только оконные и дверные проемы.

После того, как все стены готовы, можно начинать утепление с помощью минеральной ваты, пенопласта, пенополистирола или других материалов на Ваше усмотрение. Здесь важно учесть, что если Вы будете проживать в доме круглый год, толщина утеплителя должна быть не менее 5 см.

Утеплитель укладывается между балками, на все пространство, без каких-либо пустот. Поверх утеплителя закрепляется гидроизоляционная пленка. Изнутри стены каркасного дома можно обшить гипсоволокнистыми плитами или ОСП.



Монтаж потолка и крыши каркасного дома

Потолок каркасной конструкции крепится на балки, установленные на верхней обвязке с помощью пазов и гвоздей. Балки должны быть объединены и верхней и нижней обвязками для устойчивости и надежности конструкции. Далее устанавливается потолочный щит из шпунтованных досок. Здесь также важным моментом является утепление и гидроизоляция потолка. Изначально на потолочный щит укладывается пароизоляционный материал, который крепится рейками либо степлером. Затем, настилаются полимерные мембраны или специальные пленки с пароизоляционным эффектом. На уровне балок перекрытия укладывается утеплитель. Им должно быть заполнено все пространство без зазоров. Поверх него снова укладывается гидроизоляционный материал. Если вы строите двухэтажный каркасный дом, последний слой гидроизоляционного материала закрывается щитом из досок, поверх которого укладываются лаги, а на них настилается пол второго этажа.

Технология строительства каркасного дома позволяет выполнить крепление основных элементов крыши самыми различными способами, это зависит от того, какой уклон и количество скатов Вы выберете, а также от кровельного материала, размеров и количества стропил.

Наиболее распространенный вариант — двухскатная крыша. Под ней можно обустроить мансарду или чердак, расширить жилое пространство каркасного дома. К тому же, соединение стропил в коньке – наиболее удобный вариант. В таком случае, стропила стыкуются краями с помощью торцевого соединения под выбранным вами углом. Далее монтируется прореженная или сплошная обрешетка крыши, её тип выбирается исходя из типа кровельного материала. Наиболее подходящим материалом кровли является битумная черепица, металлочерепица или профнастил. Эти материалы легко монтировать, они достаточно легкие и доступные.

Каркасный дом – действительно комфортный и доступный вариант индивидуального строительства. Если вы считаете, что этот вариант Вам подходит, перед началом работы Вам нужно тщательно продумать и спланировать все этапы. Надеемся, наша пошаговая инструкция будет Вам полезна!

9 лучших строительных и мебельных магазинов!

• Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• Akson. ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Каркасный дом своими руками: пошаговая инструкция.

Технология строительства

Дома в нашей стране традиционно возводились в виде бревенчатых срубов или каменных построек. Однако существуют другие варианты малоэтажного строительства, которым можно отдать предпочтение. Например, разработаны способы, как построить каркасный дом своими руками. Пошаговая инструкция включает 4 основных этапа:

• заливка фундамента;
• установка каркаса;
• возведение стен и утепление;
• строительство крыши.

Такие строения возводятся быстро и без использования специальной подъемной техники. Каркасные дома недорого обходятся и собираются за один сезон, и они получаются не менее теплыми и комфортными, чем капитальные из бревна или камня.

Выбор места для дома

Применение дерева подразумевает, что земля под домом не будет содержать много влаги. А само место должно быть сухим и хорошо продуваться, чтобы сырость не привела к быстрому гниению.

Чертежи каркасных домов должны быть основаны на расчетах и привязаны к месту строительства. Описания из интернета понятны только специалистам, имеющим определенный багаж теоретических знаний и практических навыков. Фундамент должен возводиться в соответствии с характером грунта, а дом — из расчета эксплуатационных нагрузок.

Необходимость наличия проекта дома

У застройщика должен быть проект дома, созданный специалистами. Кроме того, он согласовывается со многими службами, которые могут внести в него свои изменения и дополнения.

На первом этапе эскиз дома можно сделать самостоятельно, но в дальнейшем под него придется подобрать подходящий проект. Для строительства всегда нужны чертежи каркасных домов, основанные на необходимых расчетах. За проект придется заплатить. Дешевле обходится типовой, но можно заказать и свой, где будут учтены требования застройщика. В нем также заложена технология строительства, которой следует строго придерживаться. Это также касается создания инженерных систем.

Инженерные системы дома

В проекте должны быть указаны все инженерные сети, когда возводится каркасный дом своими руками. Пошаговая инструкция предусматривает прокладку коммуникаций на определенных этапах строительства, начиная с фундамента. При его заливке сразу делаются технологические отверстия. Бурить их потом в бетоне будет гораздо сложней.

В электрическую систему входят распределительный щит, электропроводка, приборы, розетки и заземление. Розетки располагаются на расстоянии не дальше 4 м друг от друга. Они содержат защитные крышки, если рядом находятся источники воды.

От правильности прокладки систем водоснабжения и канализации зависит удобство пользования питьевой и горячей водой, а также вывод и переработка стоков.

Система вентиляции содержит воздуховоды с отверстиями.

Возведение фундамента

Фундамент выбирают столбчатый, мелкозаглубленный ленточный или из бетонных блоков. Для повышения прочности применяют армирование и монолитную обвязку. Каркасные деревянные дома возводятся с небольшим фундаментом, рассчитанным на невысокие нагрузки. На него уходит немного материалов. За счет их экономии стоимость каркасного дома становится ниже. Для него роется траншея или бурятся скважины, а затем делается подушка из песка. Перед бетонированием устанавливают арматуру и опалубку. Заливку ленточного фундамента целесообразно произвести с тщательной трамбовкой. Для монтажа каркаса дома в жидкий бетон устанавливаются с шагом около 2 м вертикальные шпильки длиной 500 мм. Плоскость ростверка выравнивают раствором.

Монтаж нижней обвязки дома

Через неделю после заливки бетона поверх всего фундамента укладывают нижнюю обвязку — деревянный брус сечением не менее 150х150 мм. Его предварительно пропитывают антисептиком, а снизу делают гидроизоляцию из двух слоев рубероида. Брус крепится на шпильки фундамента или анкерные болты, под которые сверлятся отверстия глубиной более 100 мм. По длине и на углах делается соединение в полдерева и крепится гвоздями.

Брусья должны быть полностью уложены и соединены между собой и фундаментом. После этого в них вырубаются пазы и вставляются половые лаги из доски 50х150 мм. Их верхнюю часть следует выставить в горизонтальной плоскости, а в нижней части прибиваются бруски, на которые укладывается черновой пол. К нему степлером крепится пароизоляция, а затем пространство между лагами заполняется утеплителем (минеральная вата или пенопласт). Сверху делается настил из обрезной доски 40х150 мм.

Сборка каркаса

Каркас является основой, удерживающей всю конструкцию дома. Он представляет собой вертикальные стойки, связанные горизонтальными обвязками и ригелями. Когда возводится каркасный дом своими руками, пошаговая инструкция предусматривает строгую последовательность монтажа. Материалом может быть металлический профиль или дерево. Применение металла требует наличия сварочного оборудования и умения работать с ним. Для деревянного каркаса применяют твердые породы дерева, например, дуб или лиственницу. Стойки делают размером в высоту помещения. Их соединяют с нижней обвязкой способом «шип-паз». Подгонка делается точно, без зазоров.

Выбирать размеры и расстояние между стойками следует, прежде всего, в зависимости от нагрузки, передаваемой сверху. Для них подбирают размеры материала, который применяют для обшивки. Стойки с нижней обвязкой соединяются временными раскосами, что придает дополнительную жесткость сооружению.

После того как будет выставлен вертикальный брус, укладывается верхняя обвязка. Принцип ее соединения тот же самый — с помощью пазов, идентичных нижнему брусу. Крепление сверху к каждой стойке делается двумя гвоздями, заглубленными не менее чем на 10 см. Каркас окончательно укрепляется постоянными укосами, а временные демонтируются.

Возведение и утепление стен

Снаружи дом обшивают досками, вагонкой, сайдингом, псевдобрусом. Утепление производят пенополистиролом, пенопластом, минеральной ватой и другими материалами. Они берут на себя теплозащитные свойства распространенных строительных материалов. В связи с этим, каркасные дома недорого обходятся. Для проживания круглый год толщина теплоизоляции должна быть не менее 5 см. Этим материалом заполняют все пространство между балками, чтобы не было пустот. Для предотвращения смещения утеплитель фиксируют специальным крепежом.

Когда мы строим каркасный дом, необходимо защищать деревянные конструкции от действия влаги.Поверх утеплителя на стойки крепится пленка гидроизоляции, после чего набивается обрешетка из реек для вентиляции под внешней обшивкой.

Стены каркасного дома изнутри обшиваются гипсоволокнистыми плитами или ОСП.

Монтаж потолка

Потолок держится на потолочных балках, смонтированных на брусе верхней обвязки, в котором для них вырубаются пазы. Крепление может также делаться с помощью стальных кронштейнов. Разметку делают предварительно на земле. Балки вставляются в пазы и крепятся к обвязке гвоздями. В местах межкомнатных перегородок устанавливаются подпирающие опорные брусья. Они также соединяются в общую конструкцию с верхней и нижней обвязками. В местах расположения вертикальных стоек прибивается гвоздями потолочный щит из шпунтованных досок.

Устройство теплоизоляции потолка

Сверху на потолочный щит настилается пароизоляционный материал. Его располагают с напуском на балки и крепят степлером или рейками. Для пароизоляции служат полимерные мембраны или специальные пленки.

Вровень с балками перекрытия плотно укладывается утеплитель: минеральная или стекловата, керамзит, пенопласт. Он закрывается сверху пленкой гидроизоляции и застилается поперек балок щитом из досок. При расстоянии между ними более 500 мм перпендикулярно укладываются лаги, а затем уже делается пол.

Проем для входа на 2-й этаж делается посредством врезки из двух поперечин между балками.

Возведение крыши

Кровля имеет значительный вес, поэтому она должна опираться на стены дома, которые уже закончены, но не имеют декоративной отделки. Когда строим каркасный дом (а также любой другой), для изготовления крыши необходимо определить уклон, количество скатов, кровельный материал, размеры, количество и шаг стропил.

Крыша выглядит красивой, если она имеет сложную форму. Но при этом возрастает трудоемкость изготовления и стоимость каркасного дома. Наиболее распространена двухскатная крыша, которая подходит для мансарды и чердака. Конструкция ее проста и содержит всего один конек. Отсутствие ендов (вогнутых углов) является преимуществом, поскольку эти места являются самыми уязвимыми и сложными в изготовлении.

Уклон крыши нужно выбирать более 28º, чтобы с нее сползал снег. Если его сделать более 50º, значительно выше будет ветровая нагрузка. Оптимальной величиной уклона считается 35-45º, что прекрасно с точки зрения дизайна: тогда крыша не пологая, но и не слишком острая. Многие каркасные деревянные дома выполняются с мансардами, позволяющими получить дополнительную жилую площадь. Для удобства там нужно возвести небольшие стены высотой 1,1-1,6 м. Тогда в самых низких местах можно расположить кровати или шкафы.

Дом каркасный с мансардой является легким и прочным сооружением, которое при правильном возведении позволяет создать комфортные условия с минимальной затратой времени и средств.

Сечение стропил выбирается из расчета размещения между ними утеплителя, толщина которого обычно составляет 100-150 мм. Для подстраховки берут доску размером 150х50 мм. Ее длина составляет 6 м. Две доски сбиваются гвоздем с одной стороны в виде буквы Л. Затем их поднимают на крышу и подбирают нужный угол, опираясь на брус верхней обвязки. При этом свесы должны выступать за стену на расстояние 30-55 см. После доски соединяются ригелем, и получается образец стропил. В местах опоры делаются треугольные вырезы на треть высоты. Технология строительства каркасных домов предусматривает использование в качестве мауэрлата верхнюю обвязку каркаса. По образцу делаются стропила на всю крышу, чтобы шаг между ними составлял 70-80 см.

Ригель располагается не ниже, чем уровень первого этажа. Слишком высоко размещать его не следует, так как соединение не получится достаточно жестким. Стропила в коньке соединяются в пол-лапы. Сначала их устанавливают на фронтонах, затем протягивают шнуры между ними и по ним выставляют остальные.

Тип обрешетки зависит от вида кровельного материала. Она бывает прореженной или сплошной. Для любого вида крыши обрешетку крепят в области конькового бруса без зазора.

Устройство кровли

Удобным материалом для покрытия кровли каркасного дома является битумная черепица. Она легкая, пластичная, легко монтируется и дешева. Недостатками являются возгораемость и быстрое выцветание.

Металлочерепица и профнастил являются универсальными материалами и придают крыше эффектный вид. Они легко монтируются, имеют небольшой вес и невысокую стоимость. К минусам можно отнести шумность во время дождя и града.

Когда крыша будет готова, монтируются системы водостока и дренажа для отвода осадков подальше от дома.

Заключение

Для того кто всерьез задумался о надежном и комфортном жилье, сегодня не является проблемой возвести каркасный дом своими руками. Пошаговая инструкция дает возможность сделать работу быстро, качественно, недорого и без ошибок.

fb.ru

Каркасный дом своими руками: пошаговая инструкция

2016-06-06 301

До недавнего времени в малоэтажном строительстве предпочтение отдавалось строениям из кирпича, пенобетона.

Однако технологии каркасного домостроения сегодня доказали свою эффективность. Аргументы:

• дом в 5 раз легче кирпичного, что позволяет обойтись без установки массивного фундамента;
• необходимо в 3,5 раза меньше материала, чем для постройки из бруса или бревен;
• срок службы до 100 лет и больше;
• отсутствие усадки позволяет заселиться через 2 месяца;
• низкая теплопроводность;
• экономия на отопительном ресурсе;
• здоровый микроклимат;
• эстетика.

После утвержденного проекта, оформления документов, составления сметы начинается строительство. Сначала обустраиваются подъездные пути для транспорта, доставляющего материалы. Для безопасности участок обносится забором.

Установка ленточного фундамента

При планировании подвала, утепления пола предпочтителен мелкозаглубленный ленточный фундамент. Это позволяет обойтись без строительной техники, сэкономить на материалах. Однако на пучинистом грунте этот тип основания не надежен. Проблема решается с помощью песчаной отсыпки, дренажа, частично снимающих нагрузку с почвы. В средней полосе сроки по заливке ограничены теплым периодом времени. На промерзшем грунте работа не проводятся.

Материалы:

• цемент М 500 в соотношении к 3 частям песка;
• арматура D12-D16;
• миксер для перемешивания.

1. После измерения углов по периметру натягивается веревка. Фундамент на 10-11 см превышает параметры несущих стен. Для разметки их ширины симметрично за колышки цепляется капроновая бечевка. Начиная с самой низкой точки, копается вертикальная траншея глубиной в 70 см. Если земля осыпается, устанавливаются подпорки.
2. По дну распределяется строительная ткань (геотекстиль) с выступающими краями на 20 или 50 см (в зависимости от слоя засыпки).
3. Послойно насыпается песок. Каждый пласт утрамбовывается. Высота подложки зависит от вида грунта: на глинистой почве — 50 см, песчаной — 20.
4. Их досок собирается опалубка. Углы аккуратно скрепляются, иначе торчащие внутрь гвозди осложнят демонтаж. По краям конструкции строительным уровнем измеряется высота бетонной заливки, ставятся разметки.

Укладка арматуры

Пруты разрезаются по длине стен, затем проволокой прикручиваются к арматурной решетке. Сварка не используется — закаленный стержень может треснуть, в местах крепления металл подвергается коррозии. При высоте фундамента выше 30 см металлические прутья укладываются в несколько слоев.

Заливка раствора

Первая очередь бетона распределяется по опалубке. Чтоб избежать воздушных пустот, поверхность протыкается стержнем. Каждый последующий слой раствора наливается до схватывания предыдущего. Последний выравнивается согласно разметке, припорашивается сухим цементом. Недопустимо образование вертикальных стыков, иначе по основанию пойдут трещины. Фундамент готов почти через месяц, но к обвязке можно приступать через 10 дней.

Обвязка и устройство чернового пола

1. Процесс подразумевает укладку бруса на фундамент, служащего основанием каркаса. Для, опор, стропил, мощения пола берутся обрезные хвойные просушенные доски (51 х100 -150 мм), покрытые антисептиком. Дополнительные стойки, укосы делаются из доски в 2 раза тоньше.
2. По бетонному основанию распределяется битум или слой рубероида.
3. Брусья укладывается на ростверк (бетонную ленту). Между собой стыкуются выборкой в полдерева или лапу. Соединяются анкером, гвоздями в 150 мм с сантиметровым отступом от краев.
4. На стыках выполняется отверстие диаметров в 20 мм, куда вбивается дубовый нагель с выступом на 10 см, необходимый для крепления угловых стоек.
5. Детали нижней обвязки соединяются с фундаментом анкерными болтами в 16 мм. Штырь втапливается на глубину в1см.
6. В местах расположения болтов доски буравятся сверлом. Они фиксируются к бетонному основанию гайками с широкими шайбами под шестигранный ключ. Уровнем проверяются верхние углы. Неровности бруса устраняются рубанком.

Лаги

Выполняется разметка для лаг — от угла отмеряются отрезки по 50 см. Доски раскладываются по брусьям, выравниваются по отметкам. Подгоняются под размер отпиливанием, в месте пересечения крепятся к обвязке гвоздями. Если длины не достаточно, куски состыковываются. В местах соединения устанавливаются распорки, приколачиваемые к брусьям обвязки.

Укладка чернового пола

1. После оформления лаг к нижней боковой части горизонтально крепятся черепные бруски (5х5 см). На них свободно укладываются доски.
2. Пространство в ячейках заполняется теплоизоляцией. С заходом на стены сверху «слоеного пирога» размещается пароизоляция. Пленка склеивается скотчем, скобами их степлера фиксируется к деревянной конструкции.
3. Если утеплитель уложен в 2 пласта и равен с обрешеткой, по верхнему пароизоляционному слою прибивается рейка, создающая зазор для свободной циркуляции воздушных масс.
4. Материалом для чернового пола могут быть доски, листы ДСП, ОСП. Плиты ЦСП выполняют функцию звукоизоляции.
5. Листы размечаются по размеру лаг — стыки должны оказаться на досках, куда наносятся жидкие гвозди, предупреждающие появление скрипа. Фанера прибивается гвоздями. Плиты и половицы укладываются с отступом от стены в 2 см.
6. В местах прохождения коммуникаций циркулярной пилой вырезаются отверстия. Края листов размечаются мелованной нитью, подгоняются под размеры.
7. Затем возводится каркас, выполняется верхняя обвязка бруса, устанавливаются потолочные балки.

Возведение вальмовой кровли

Для каркасных домов предпочтительнее скатная крыша. Для ее сооружения эксплуатируются 2 типа стропил:

• центральные, угловые;
• диагональные.

1. Накосные (диагональные) ориентированы к углам, по размеру превосходят рядовые (центральные). В отличие от коротких аналогов на них в 1,5 раза приходится больше нагрузки.
2. На опорную балку, покрытую рубероидом, устанавливается мауэрлат, соединенный со стеной закладными шпильками или анкерами.
3. Конек устанавливается ровно по горизонтали с помощью отвеса и рейки. Стойки под ним укрепляются укосинами. Замер, отпиливание материалов осуществляется на земле. На крышу поднимаются готовые детали.
4. Отмечаются пункты фиксации стропил. Одна точка ставится на мауэрлате по центу стены, вторая – в середине конька. Между ними кладется центральная балка. Если по проекту подразумевается 3 штуки, по сторонам от рядового стропила отмеряется половина длины до конькового бруса. Конструкции закрепляются врубкой в конек и мауэрлат.
5. Чтобы врезать деревянные фрагменты в стыковочные узлы, нужно приложить усилия. На коньковом брусе выполняется двойной подрез под углом аналогично скосам с закрепленными стропилами. Сначала устанавливаются стропильные ноги, на них очерчиваются участки срезов с учетом параметров для свеса. Лишнее сразу отпиливается.
6. Затем монтируются крайние стропила, нарожники (угловые). Для стыковки с диагональными спиливается уголок, оба конца фиксируются длинными гвоздями. В остальных случаях для соединения задействуется черепковый брус. Со стороны открытого пространства мастерится свес длиной в 1м.
7. Чтобы укрепит конструкцию, на перекрытии устанавливаются 3 стойки, пристраивается поперечная опорная балка, подпирающая середину крыши. По углам располагаются шпренгели со стойками, отвечающие за надежность диагональных конструкций.
8. Расстилается утеплитель (эковата, пеноизол, пенопласт, минеральная вата), монтируется обрешетка. Для мягкой черепицы, рулонных покрытий используется фанера или ОСП. Под керамическую, цементо-песчаную цельные листы не обязательны. Кровельное покрытие выбирается по желанию хозяина.

Каркасные дома своими руками: видео

home-ideas.ru

Как построить каркасный дом своими руками: пошаговая инструкция

Большинство молодых семей зачастую задумываются о том, чтобы построить каркасный дом с минимальными затратами. И правда, каркасники уже давно зарекомендовали себя как недорогие и весьма комфортные для проживания строения, которые быстро возводятся, отличаются хорошими тепло- и шумоизоляционными показателями и доступной ценой.

Строительство каркасного дома может быть весьма занимательным процессом. Для этого не требуется тяжелая техника и дорогостоящий инструмент. Например, каркасный дом 6х4 можно самостоятельно построить всего за несколько недель. Итак, попробуем разобраться, как можно построить каркасник самостоятельно, основываясь на практическом опыте непрофессионалов.

Строительство фундамента для каркасного дома

Начинать строительство каркасного дома необходимо с фундамента. Так как каркасные строения обычно довольно легкие, для них можно выбрать любой тип фундамента. Чаще всего для этих целей используют ленточный фундамент, столбчатый, свайный или винтовой. Самым дешевым вариантом является столбчатый фундамент, который легко сделать самостоятельно, да и материалы для возведения обходятся существенно дешевле, чем, например, для ленточного.

Построить столбчатый фундамент самостоятельно довольно легко. Для этого на заранее подготовленном и очищенном земельном участке намечают места расположения столбов таким образом, чтобы расстояние между ними составляло приблизительно 80 – 100 см. Далее в местах расположения столбов выкапывают ямы глубиной не менее 60 см, после чего засыпают их песком и хорошенько утрамбовывают. Упростить задачу всегда можно путем бурения отверстий при помощи мото- или бензо-бура, и оставляя небольшой припуск (так, для труб 160 мм необходимо подготовить отверстия диаметром 200 мм).

Сами опорные столбы фундамента каркасного дома можно выполнить из металлических или асбестоцементных труб, добиваясь, чтобы высота их после монтажа над уровнем земли была одинаковая. Подробнее о типах фундамента, их отличиях и особенностях строительства смотрите здесь.

Итак, после того как отверстия подготовлены, в них засыпают песок, утрамбовывают, помещают внутрь трубы, после чего снова засыпают песок, трамбуют и поливают водой для лучшей усадки. Когда опоры хорошо уплотнены, в них помещают арматуру и заливают бетон. В местах крепления лаг пола также устанавливают крепежные пластины. После этого фундамент оставляют высыхать на срок около 2 — 3 недель.

Возведение каркаса дома

Технология строительства каркасного каркасного дома может несколько отличаться. Современный строительный рынок предлагает готовые комплекты каркасных домов, к которым прилагается пошаговая инструкция по сборке от производителя, проект дома, комплектующие и материалы. Тем не менее, построить каркасный дом можно недорого из обычных строительных материалов. Для этого необходимо приобрести брус, ОПС плиты, материалы для кровли,тепло- и гидроизоляции и выполнить строительные работы согласно чертежам и проекту.

Итак, после строительства фундамента каркасного дома выполняется непосредственно монтаж нижней обвязки из брусьев. При этом внутренние доски необходимо соединить в углах шурупами р-ром не менее 100 мм. Далее к ним крепятся средние доски, к средним же – наружные. Верхняя часть досок после монтажа выравнивается электрорубанком. При этом необходимо контролировать углы, диагональ и уровень. Далее во внутренних досках нижней обвязки следует выполнить пазы, после чего прикрепить к нижней обвязке и фундаменту лаги пола.

По периметру к внутренней обвязке прикрепляются также дополнительные брусья, которые будут служить опорой для досок пола. Стяжку досок нижней обвязки необходимо выполнять гвоздями 150 – 200 мм в шахматном порядке на расстоянии 500 – 800 мм.

Чаще всего при строительстве каркасных домов изначально возводят пол, после чего монтируют стены. Тем не менее, из-за неблагоприятных погодных условий можно поменять очередность работ и приступить к возведению каркаса дома. Каркас начинают возводить с крепления угловых и стеновых стоек к нижней обвязке. Далее пошаговая инструкция гласит, что к ним крепится верхняя обвязка.

Обшивка каркаса OSB.

Каркас может обшиваться разными материалами. Мы же используем OSB. Итак.

После возведения каркаса к нему можно прикреплять листы OSB. Делать это лучше с угла, выдерживая уровень. После крепления первого листа можно монтировать по нему следующие, сохраняя при этом проемы под окна и двери. Важно! Между отдельными листами необходимо оставлять зазор около 3 мм, который поможет избежать деформаций стен при перепадах температуры и повышенной влажности.

Также к угловым стойкам необходимо прикрепить дополнительные планки или полоски OSB еще до монтажа внешних листов. Именно эти планки в будущем помогут закрепить внутренние листы материала.

Для крупных каркасных домов необходимо также устанавливать укосины, которые будут удерживать стойки каркаса в вертикальном положении. Для маленьких же домиков можно пренебречь укосинами, сэкономив на материалах и сократив затраты времени и сил.

Построить каркасный дом своими руками существенно поможет пошаговая инструкция. Внутренние перегородки или несущие стены (включая стойки) собираются после сборки трех наружных стен здания, когда конструкция уже имеет определенную жесткость. Чтобы дать возможность доскам для пола отлежаться и облегчить дальнейшие строительные работы их можно настелить на каркас пола лицевой стороной внутрь до монтажа крыши. При благоприятных погодных условиях (отсутствии дождя, повышенной влажности) можно установить пол еще до возведения стен.

Монтаж окон и дверей.

Заказать пластиковые окна можно индивидуально. При этом следует учитывать размеры проемов с расчетом, что размер рамы будет на 4 см меньше, т. е. припуск для монтажа с каждой стороны составит около 2 см.

Установка перекрытий.

После возведения каркаса можно приступать к монтажу перекрытия каркасного дома. Для этого напротив стоек стен на верхнюю обвязку свободно укладываются (без фиксированного крепления) потолочные балки, которые служат для затяжки стропильных ферм. Далее при помощи деревянных накладок или с OSB соединяются потолочные балки пролета каркаса. Снизу к потолочным балкам прикрепляются листы OSB, выступающие в роли потолка. Чтобы избежать провисания потолка во время возведения перекрытия можно использовать дополнительные подпорки на время проведения работ.

После этого потолочные балки крепятся к верхней обвязке. Устанавливаются и крепятся к потолочным балкам стропила. Чтобы избежать провисания потолка и усилить стропильный блок, можно установить двойные вертикальные стойки и подвязать потолочные балки к стропилам. После этого устанавливается обрешетка крыши при помощи досок помещаемых с интервалом около 10 см. Далее можно постелить на крышу рубероид, металлочерепицу, ондулин либо любой другой кровельный материал.

Фронтоны каркасного дома, если таковые предусматриваются проектом, также можно зашить листами OSB.

Утепление каркасного дома — пошаговая инструкция.

Между потолочными балками необходимо проложить утеплитель и закрыть пергамином или другим материалом для пароизоляции. После окончания кровельных работ можно приступать к внутренней обшивке дома. В первую очередь желательно осуществить монтаж пола, прикрутив половые доски к лагам. С наружной стороны пол необходимо также утеплить. Можно, например, прикрепить к половым доскам теплофол или другой утеплитель для пола.

Технология строительства каркасного дома предусматривает получение на выходе теплого и надежного строения с хорошей шумоизоляцией. Для этого в стены каркасного дома помещается утеплитель и пароизоляционная пленка. После этого их можно зашить OSB и приступить к установке межкомнатных перегородок и дверей. Так как перегородки не являются несущим элементом их легко можно закрепить при помощи металлического профиля. Стойки перегородок также выполняются из бруса, заполняются утеплителем и обшиваются OSB плитами.

Наружная отделка каркасного дома.

Вариантов наружной отделки дома может быть масса. Так, отделка фасада дома может выполняться с применением самых разных материалов и технологий, таких как обшивка сайдингом, покраска фасада, отделка вагонкой, фасадная штукатурка, отделка искусственным камнем, стеновыми панелями, блок-хаусом и т. д.

Чтобы декорировать фундамент, пошаговая инструкция рекомендует к нижней обвязке прикрепить дополнительный брусок и закрыть пространство, например, цокольными панелями с имитацией камня. Вокруг дома желательно засыпать песчаную подушку и уложить бетонную отмостку для отвода дождевой воды.

Внутренняя отделка каркасного дома

Ограничений по внутренней отделке дома практически нет. Внутренние стены каркасника можно оштукатурить, обшить гипсокартоном, окрасить, оклеить обоями. Весьма интересно смотрятся также интерьеры со стеновыми панелями, отделкой из искусственного камня, деревянной вагонки и прочих современных отделочных материалов.

Данная статья основывается на личном опыте строителей-новичков и НЕ ЯВЛЯЕТСЯ руководством к строительству каркасного дома! Для получения качественного, износостойкого и долговечного строения, а также во избежание дополнительных затрат на переделку или возведение нового дома по пошаговой инструкции лучше воспользоваться услугами ПРОФЕССИОНАЛЬНЫХ СТРОИТЕЛЬНЫХ КОМПАНИЙ! Также можно построить дом недорого, используя готовые комплекты каркасных домов.

2d-home.com

▶▷▶▷ каркасный дом своими руками фотоотчет

▶▷▶▷ каркасный дом своими руками фотоотчет

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	27-04-2019

каркасный дом своими руками фотоотчет — Cтроим каркасный дом своими руками (56 фото) karkasniksufoto-otchetystroim-karkasnyj-dom-svoimi Cached Когда мы строим каркасный дом своими руками , то периодически, можно столкнуться с некоторыми сложностями В данном случае основной проблемой оказался неточный расчет Каркасный дом своими руками — YouTube wwwyoutubecom channelUCXQ30-9FpKfHaEOzOHaXOpA Cached Строю каркасные дома, один, своими руками Делаю все как для себя Стройка в одни руки накладывает Каркасный Дом Своими Руками Фотоотчет — Image Results More Каркасный Дом Своими Руками Фотоотчет images Каркасный дом своими руками Фотоотчет с начала строительства wwwyoutubecom watch?vqJHEIJ5uri4 Cached Каркасный дом своими руками Фотоотчет с начала строительства Каркасный дом своими руками Фотоотчет — строительство каркасного дома 6×4 своими руками karkasniksufoto-otchetystroitelstvo-karkasnogo-doma Cached каркасный дом микродом своими руками фотоотчет Септик для дачи своими руками При жительстве на частных территориях, приходится искать способы, как осуществлять утилизацию жидких бытовых Каркасный дом своими руками фотоотчет postroyka-domcomkarkasnyj-dom-svoimi-rukami-foto Cached Что из себя представляет каркасный дом своими руками? фотоотчет , представленные ниже, дадут вам возможность разобраться с этим вопросом Каркасный дом своими руками: пошаговая инструкция с фото stroydaycomkarkasnyj-dom-svoimi-rukami Cached Каркасный дом своими руками 26062017 dyba Строительство дома 0 Каркасные дома пользуются у застройщиков большой популярностью Каркасный дом своими руками: пошаговая инструкция сборки с postroj-samrukarkasnye-domakarkasnyj-dom-svoimi Cached Смогу воплотить свою мечту — построить своими руками дом А пока продолжу штудировать теорию, чтобы потом сделать всё грамотно и толково, без грубых косяков Каркасный дом своими руками — mainaviru mainaviru Строительство дома Как сделать каркасный дом своими руками ? Смотрите фото и видео инструкцию по строительству каркасного дома своими руками Каркасный Дом Своими Руками — karkasinfo wwwkarkasinfoforumИстории Cached Фотоотчет — каркасный дом Линка-84 Тема создана, 5 года 7 мес назад, от admin Последнее 2 года 5 мес назад Фотоотчет о строительстве КД-93 Каркас Инфо karkasinfofotootchet-o-stroitelstve-kd-93 Cached Каркасный дом своими руками фотоотчет о постройке каркасного дома по проекту КД-93 Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 6,970

• Более, построить каркасный гараж вы сможете без привлечения тяжелой строительной технологии. Каркасн
• ые технологии в строительстве используются давно, их практичность и эффективность доказана огромным количеством домов, которые построены по всему миру. Между тем каркасные стены по своей себестоимост
• количеством домов, которые построены по всему миру. Между тем каркасные стены по своей себестоимости будут в полтора, а то и два раза выгоднее, чем бревенчатые. Далее поэтапно рассмотрим возведение каркаса и технологию строительства каркасного дома с начала. Каркасный дом. Каркасный дом это легковозводимая конструкция. Каркасное домостроение является основным типом малоэтажного строительства в Скандинавии, Финляндии, Германии, США. Строительный каталог компаний и подрядчиков, тендеры на строительные материалы и работы, частные объявления по строительству. Каркасное строительство относительное новое для российских просторов веяние стремительно набирает обороты популярности: как среди компаний-застройщиков, так и в кругах будущих домовладельцев. Дом своими руками. Хотя, по ее мнению, предпочтение стоит отдавать панельно-каркасным конструкциям, которые сегодня широко представлены производителями. Фотокаталог товаров: термобелье, посуда, костровое и прочее оборудование, подарочные сертификаты, этносувениры и т.д. Прайс-листы. Адреса магазинов. Фотоотчеты об экспедициях. Форум. Пауэрлифтер Светлана Левкина: Не есть после шести для похудения сказки Туляк Вова Гаути возвращается в Дом 2 Три туляка и шесть хаски: а вам слабо провести ночь в зимнем лесу… quot;Строительная отрасль Россииquot; — каталог строительных компаний и поставщиков стройматериалов, новости строительной индустрии, доска объявлений. Декоративный ручей своими руками (15 Июля 2013) Прочие полезные материалы.

предпочтение стоит отдавать панельно-каркасным конструкциям

костровое и прочее оборудование

• smarter
• то периодически
• приходится искать способы

каркасный дом своими руками фотоотчет Картинки по запросу каркасный дом своими руками фотоотчет Другие картинки по запросу каркасный дом своими руками фотоотчет Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Каркасный дом своими руками пошаговая инструкция stroychikru Перейти к разделу Пошаговая инструкция строительства с фото Шаг Фундамент под каркасный дом ; Шаг Нижняя обвязка и пол Шаг Фундамент под Шаг Нижняя обвязка Шаг Каркасные стены Каркасный дом своими руками фото как построить прочный и sdelajrukamirukarkasnyjdomsvoimirukami Статья рассказывает как строится сегодня каркасный дом своими руками Сборка, подгонка, расчет материалов и отступление от плансхемы Секреты Инструкция возведения Фундамент и его закладка Каркасный дом х своими руками опыт, ошибки и находки karkasniksustroitelstvokarkasnogodomaobshheekarkasnyjdomx Похожие Каркасный дом х своими руками опыт, ошибки и находки фото Строительство каркасного дома х с террасой в две руки вполне осуществимо С чего начать Фундамент Возведение стен Монтаж потолка и Каркасный дом своими руками Пошаговая инструкция RemooRU remoorustroitelstvokarkasnyjdomsvoimirukamiposhagovayainstrukciya Рейтинг , голоса мар г Каркасный дом своими руками возвести можно, но проект лучше доверить Фото каркасных домов , проекты которых разработаны Каркасный дом своими руками пошаговая инструкция фото stroysvoimirukamirukarkasnyjdomsvoimirukami Похожие В данной статье мы расскажем как построить каркасный дом своими руками , дадим пошаговую инструкцию, а также схемы, фото и видео поэтапного Каркасный дом своими руками пошаговая инструкция сборки с postrojsamru Каркасные дома Пошаговая инструкция строительства каркасного дома с фото фундамент, пол, стены, крыша и утепление Видео Каркасный дом своими руками Фотоотчет с начала строительства Каркасный дом своими руками YouTube сент г Фотоотчет о строительстве каркасного дома х своими руками Каркасный дом своими руками YouTube февр г Каркасный дом своими руками Фотоотчет Каркасный дом своими руками YouTube окт г Все результаты Каркасный дом своими руками поэтапное выполнение работ megabeaverrukarkasnyedomasovetypostroitkarkasnyjdomsvoimirukamihtml Похожие Если вы решили построить каркасный дом своими руками , данная статья ответит на все Фотоотчет строительства каркасного дома своими руками Каркасный дом своими руками фото, схема, видео инструкция Дом и сад Строительство дома Похожие Рейтинг , голоса окт г Как сделать каркасный дом своими руками ? Смотрите фото и видео инструкцию по строительству каркасного дома своими руками Каркасный дом своими руками пошаговая инструкция DimDomru Каркасное строительство Похожие окт г Технология строительства каркасного дома поэтапно, фото , видео Утепление, фундамент Каркасный дом своими руками пошаговая Фото строительства каркасного дома КД фундамент, каркас karkasdominfophotogalereya_proekt_kdhtml Фотогалерея строительства каркасного дома х мкв Проект КД УР, г Каркасный дом своими руками Поэтапное описание строительства каркасного дома Проекты каркасных домов для самостоятельного монтажа дома по проекту КД, который построила молодая семья своими силами Каркасный домик своими руками Каркасные дома wwwkarkaspro Отчеты о строительстве каркасных домов Похожие Каркасный домик своими руками Под каркасные дома самоето Подвал делать не собираюсь Прочитал книгу индивидуальный дом платформа и вперед!!! Метки фото отчет о строительстве каркасного дома Фотоотчеты и истории строительства Каркас Инфо wwwkarkasinfoproectyichertezhyistoiystroitelstvaifotootchetyhtml Похожие Каркас Инфо Каркасный дом своими руками Фотоотчеты и истории строительства Истории строительства по проектам Каркас Инфо Фотоотчет о строительстве каркасного дома своими руками Фотоотчеты и истории строительства мар г Каркасный дом своими руками Надеемся, что эти фото помогут, в постройке каркасного дома своими руками , и дадут ответы об Как мы строили каркасный дом авторы Вова и Юля поселение wwwchistoeneboorgkakmistroilikarkasniydomavtorivovaiyulya Похожие нояб г Уже примерно понимая, как устроен каркасный дом , мы с женой нарисовали его примерный план это должен быть Один раз брус выскочил из рук и по касательной прошёлся по довольно быстро на фото он ещё примерно на полпути Тоже хочу своими силами дом построить Каркасный Дом Х м своими руками от фундамента до крыши за Опыт строительства Отчеты форумчан Похожие янв г Я надеюсь, что многие участники форума, собирающиеся самостоятельно, своими руками построить дом , почерпнут чтото интересное Как мы построили каркасный дом х своими руками, фото шт karkashouseinfo Каркасный дом своими руками Похожие июн г Уже давно я хотел вырваться из города, итогом этого стало строительство каркасного дома х Хроника событий строительства Фотоотчёт о строительстве каркасного домафото ProektLife Рейтинг , голосов апр г Фотоотчёт о поэтапном строительстве каркасного дома своими руками или как построить дом по каркасной технологии Каркасный дом своими руками пошаговая инструкция karkasnydomruinstruksiyakarkasnyydomsvoimirukami февр г Подготавливаем участок для строительства своими руками фото Каркасный дом своими руками пошаговое фото Строительство каркасного дома фотоотчёт eveterok eveterokrukarkasniy_dom_svoimi_rukamiphp Похожие Живу на даче во времянке и строю небольшой каркасный дом для Ниже на фото подготовка опалубки под заливку Каркасный дом своими руками Каркасный дом своими руками пошаговая инструкция х stroidomshoprusvoimirukamikarkasnyiydomxhtml Похожие Каркасный дом х своими руками пошаговая инструкция Каркасный дом размерами х своими руками Фото готовых каркасных домов на Каркасный дом своими руками фото, видео как построить Если вы решили построить каркасный дом своими руками , данная статья ответит на все ваши вопросы расчеты, фото , технология Как построить каркасный дом своими руками? Видео и фото Планы и концепции домов Каркасный дом Если выбрать типовой проект, то каркасный дом несложно построить своими руками Технология процесса с видео и фото здесь Как построить каркасный дом своими руками фото и видео Деревянные дома и конструкции Срубы домов Рейтинг голосов Как построить каркасный дом своими руками ? Читайте описание технологии строительства каркасного дома с фото Фотоотчет строительство каркасного дома x своими руками remdomstroyrufotootchetstroitelstvokarkasnogodomaxsvoimirukami Строительство каркасного дома своими руками на примере микродома х В итоге удалось построить небольшой домик х с бюджетом в Каркасный дом своими руками пошаговая инструкция с фото Пошаговая инструкция для сборки каркасного дома своими руками документ, включающий в себя комплекс планов, схем и спецификаций элементов, Каркасный дом площадью х фото проект своими руками Каркасный дом Как разработать подходящий проект своими руками ? Какая пошаговая инструкция позволит построить дом без привлечения профессионалов и Каркасный дом своими руками Каркасный дом своими руками фото ndosudomkarkasindexphp фото самых красивых домов Каркасный дом своими руками Каркасный дом Каркасный дом это быстровозводимая и легкая конструкция ФотоотчетСтроительство каркасного дома форумов Dromru Дром авг г Фотоотчет Строительство каркасного дома Сейчас получено на руки свидетельсво, дом внесен, признан жилым, можно прописываться Адрес есть Респект и уважуха за стройку своими руками !!! Адепты Каркасный дом своими руками пошаговая инструкция Проекты postroivrukarkasnyjdomsvoimirukami Если строить каркасный дом своими руками , то сначала надо выбрать Фундамент для каркасного дома своими руками Фото Для заливки свай бурят Как построить каркасный дом своими руками Каркасный дом Перейти к разделу Каркасный дом своими руками пошаговая инструкция фото каркасный дом своими а также схемы, фото и Как можно построить каркасный дачный домик своими руками? Форум Каркасные дома Похожие нояб г сообщений авторов каркасный дом своими руками фотоотчет Каркас стен собирается на полу а потом ставится и крепится JPG каркасный дом своими Строительство каркасный дом Каркасные дома для постоянного Перейти к разделу Каркасный дом своими руками пошаговая инструкция сборки с фото инструкцию строительства каркасного дома мы Каркасный дом своими руками инструкция, фото, схемы, видео kakpravilnosdelatrukarkasnyjdomsvoimirukami Похожие Как самостоятельно построить каркасный дом пошаговая инструкция поэтапную инструкцию по строительству каркасного дома своими руками Каркасная баня своими руками фотоотчет superarchru superarchrustroitelstvofotootchetostroitelstvekarkasnojbanisamostoyatelno Похожие Фотоотчет о самостоятельном строительстве каркасной бани Все работы выполнялись одним человеком Каркасный дом своими руками пошаговая инструкция фото Каркасный дом своими руками пошаговая инструкция строительства дома Фото каркасного дома построенного бригадой компании СК Домострой Каркасная дача своими руками х ydachadacharu ydachadacharusvoimirukamikarkasnayadachasvoimirukamihhtml Строительство каркасного дома своими руками на примере микродома х Каркасный дом х своими руками опыт, ошибки и находки фото Как недорого построить каркасный дом своими руками, фото отчет metallsgrukaknedorogopostroitkarkasnyjdomsvoimirukamifotootchethtml июн г Как недорого построить каркасный дом своими руками , фото отчет Я хочу поделиться своим собственным опытом, как построить дом Этапы строительства каркасного дома своими руками Remsinforu Главная Дом и дача Каркасный дом окт г В статье рассмотрим этапы строительства каркасного домаот фундамента до крыши Этапы строительства каркасного дома фото Каркасные дома фото и строительство коттеджей, внутренняя Деревянные дома Каркасные дома Стоит рассмотреть подробно фотоотчет о строительстве, чтобы понять, как построить каркасный дом своими руками и заодно перенять некоторые Как я строил каркасный дом своими руками фотоотчет Cтроим miremontaruvideokakyastroilkarkasnyjdomsvoimirukamifotootchethtml мая г Фотоотчет о строительстве каркасного дома своими руками Представляем вашему вниманию фото строительства каркасного дома, Каркасный дом на с мансардой Проекты и цены Мир Дач Каркасный дом на с мансардой по недорогой цене от компании Мир Дач будет ненамного выше, чем у коттеджа, выстроенного своими руками Фото двухэтажного дома размером х выстроенного силами компании Мир Дачный домик своими руками проекты каркасных домов фото Дачные домики мар г Дачный домик своими руками проще всего сделать по технологии каркасного дома Представляем вам проектов каркасных домов с Каркасный Дом Своими Руками КрасСтройХолдинг krasshru НОВОСТИ СТРОИТЕЛЬСТВА КРАСНОЯРСК Применяемый нами фундамент для деревянных коттеджей каркасной конструкции Каркасный дом своими руками фото отчеткомплект чертежей Как построить каркасный дом своими руками за тысяч долларов Похожие Как построить каркасный дом своими руками за тысяч долларов июля в Автор Николай Градюшко Фото Алексей Каркасный дом х своими руками пошаговая инструкция с фото homeframerukarkasnyiydomhsvoimirukamiposhagovayainstruktsiyahtml апр г Каркасный дом х своими руками может возвести любой, кто хоть немного знаком со строительством Для любого рода стройки Каркасные дома проекты, фото и цены компании Новая Дача ndachacomproduktsiyakarkasnye_doma Проекты, фото и цены каркасных домов в Екатеринбурге могут быть Многие предпочитают возводить каркасные дома своими руками , пошаговую Каркасный дом своими руками Цены Правозем pravozemru Форум Строительство и ввод в эксплуатацию домов Похожие нояб г сообщение авторов Каркасный дом своими руками Цены Владимир, благодарен вам за такой фотоотчет строительства каркасного дома с ценами Каркасный дом своими руками пошаговая инструкция, фото, видео igidstroyrupostroitkarkasnyjdomsvoimirukamihtml В случае если Вы решили построить каркасный дом , данная статья ответит на вопрос как построить каркасный дом своими руками пошагово Вместе с каркасный дом своими руками фотоотчет часто ищут как построить каркасный дом х своими руками каркасный дом своими руками цена построить каркасный дом своими руками чертежи каркасный дом в одиночку каркасный дом на своими руками каркасные стены своими руками этапы строительства каркасного дома своими руками каркасный дом на Навигация по страницам

Более, построить каркасный гараж вы сможете без привлечения тяжелой строительной технологии. Каркасные технологии в строительстве используются давно, их практичность и эффективность доказана огромным количеством домов, которые построены по всему миру. Между тем каркасные стены по своей себестоимости будут в полтора, а то и два раза выгоднее, чем бревенчатые. Далее поэтапно рассмотрим возведение каркаса и технологию строительства каркасного дома с начала. Каркасный дом. Каркасный дом это легковозводимая конструкция. Каркасное домостроение является основным типом малоэтажного строительства в Скандинавии, Финляндии, Германии, США. Строительный каталог компаний и подрядчиков, тендеры на строительные материалы и работы, частные объявления по строительству. Каркасное строительство относительное новое для российских просторов веяние стремительно набирает обороты популярности: как среди компаний-застройщиков, так и в кругах будущих домовладельцев. Дом своими руками. Хотя, по ее мнению, предпочтение стоит отдавать панельно-каркасным конструкциям, которые сегодня широко представлены производителями. Фотокаталог товаров: термобелье, посуда, костровое и прочее оборудование, подарочные сертификаты, этносувениры и т.д. Прайс-листы. Адреса магазинов. Фотоотчеты об экспедициях. Форум. Пауэрлифтер Светлана Левкина: Не есть после шести для похудения сказки Туляк Вова Гаути возвращается в Дом 2 Три туляка и шесть хаски: а вам слабо провести ночь в зимнем лесу… quot;Строительная отрасль Россииquot; — каталог строительных компаний и поставщиков стройматериалов, новости строительной индустрии, доска объявлений. Декоративный ручей своими руками (15 Июля 2013) Прочие полезные материалы.

Каркасный дом своими руками, пошаговая инструкция | Винтовые сваи|Тимерлайн

Вы давно мечтаете о своем просторном и уютном доме? Если Вы готовы воплотить свою мечту в конкретный план действий и достойный результат, Вам будет полезно знать, что необходимо для постройки каркасного дома.

Дело в том, что каркасные дома в данное время, экономически выгодное решение. А построить такой дом можно даже своими руками! Практично и быстро, дешево и красиво. Вас бесконечно будет радовать собственное жилье, где Вы сами продумали каждую деталь.

________________________________________________________________________________

Начитается строительство дома с подготовки территории и разметки участка

Для облегчения дальнейшей работы дадим важный совет: расчистите место, где предполагается постройка дома.

Так Вы избежите погрешностей в разметке и уменьшите временные затраты. В ветках, мусоре и траве очень сложно разобраться в реальной картине ландшафта. А этап разметки очень ответственный, от него зависит, как будет протекать строительство. Либо все пойдет «без сучка и задоринки» или дом начнет коситься, исправить недочеты будет крайне сложно.

_______________________________________________________________________________

Основа любого дома – фундамент.

Большим плюсом является то, что под строительство каркасного дома подходит любой фундамент. Каркас дома легкий и теплый. Единственный нюанс, который нужно учесть – это тип грунта.

Ленточный фундамент имеет невысокую стоимость, но не является достаточно надёжным.

При неточном соблюдении техники укладки такого фундамента, он будет хрупким и недолговечным. Он абсолютно не подходит для грунта с большим количеством грунтовых вод и болотистой местности.

Фундамент плитный довольно затратный по стоимости и времени.

Такой фундамент можно использовать как пол, но он будет холодным. То есть нужно будет продумать как его утеплить, а это дополнительные расходы.

Фундамент на винтовых сваях для каркасного дома

Свайный фундамент самая популярная основа под каркасный тип дома. Монтаж винтовых свай можно производить на любых грунтах, кроме скалистого. Даже когда почва каменистая, сваи устанавливают, если они имеют качественный состав внешнего покрытия и внутреннего материала

Все достоинства и недостатки мы рассказывали в статье о видах фундамента. А для каркасного строения винтовые сваи — это идеальный вариант, простой и дешевый способ.

В данном случае наиболее подходящая по размеру будет винтовая свая на 108. Увидеть своими глазами отличия, характеристики или купить винтовые сваи можно в строительных гепермаркетах и напрямую у производителя. Большой выбор представляет Завод винтовых свай Тимерлайн.

Осуществлять монтаж фундамента на винтовых сваях от Тимерлайн быстро и легко, так как разработана широкая линейка свай-саморезов под любую нагрузку каркаса и для разной почвы. Особенно такой фундамент подойдет для болотистой местности, где только сваи смогут достать устойчивый грунт, находящийся на глубине. Винтовые сваи Тимерлайн Вам помогут установить специалисты завода-производителя.

____________________________________________________________________________

Виды пола для каркасных домов

В каркасных домах делается деревянный или бетонный пол. Все зависит от того, какой фундамент Вы выбрали. Легкий пол из керамзитобетона делается для ленточного фундамента, сам плиточный фундамент является полом, а для свайного – деревянный.

С бетонным полом все в принципе понятно, когда фундамент уже готов, а деревянный пол начинается с обвязки. Она нужна для того, чтобы фундамент был более жесткий, а нагрузка распределялась равномерно. Также обвязка является опорой для укладки пола каркасного дома.

Делаем каркас пола

Лаги устанавливают сверху обвязки. В этот момент нужно учесть заранее, где у Вас будут коммуникации. Это исключит проблемы в будущем. Это несложный процесс, скрепляются лаги уголками и гвоздями. Чтобы увеличить жёсткость пола пробиваются доски между лагами.

Теплый пол и гидроизоляция

Перпендикулярно лагам, снизу, крепятся доски, далее укладывается гидроизоляционная мембрана, потом утеплитель.

Утеплитель накрывается пароизоляцией, а дальше, на Ваш вкус – или фанера, или OSB плита.

Возведение стен

Крепятся все элементы с помощью металлических уголков и гвоздей, что-то можно закрепить шпильками.

Стены заранее заготавливают с учетом планировки окон, дверей, далее они крепятся вертикально к полу. Каждая сторона во время установки поддерживается временными опорами.

Для устойчивости прибиваются доски по диагонали, а также делается верхняя обвязка каркаса.

Все стены укрепляются плитой OSB снаружи и изнутри. Внутри между перегородками укладывается утеплитель. Но, вряд ли он послужит как защита от холода, скорее, он несет звукоизоляционную функцию.

Крыша

Большой плюс каркасного дома – это простая установка крыши, по сравнению с кирпичным или бетонным.

Строительство крыши – это сложное и ответственное занятие. Лучше рассказать об этом в другой статье, где будут описываться все виды крыш и нюансы их установки.

Утепление дома как последний важный этап

Прежде, чем определиться с видом утеплителя, нужно учесть, какое дерево в основе каркаса. С внешней стороны стен размещается гидроизолирующая мембрана, затем листы утеплителя. Пол и потолок утепляем по такому же принципу. После укладки утеплителя прикрепляется пароизоляционная пленка, которая убережет утеплитель от сырости.

Обшивка на Ваше усмотрение: доски, рейки или плиты OSB. Все зависит от того, как Вы хотите в итоге оформить внешнюю отделку.

Вот и весь несложный процесс возведения Вашей мечты. Все в Ваших руках!

Пошаговая инструкция по строительству каркасника своими руками

Строительство каркасного дома позволяет быстро решить жилищную проблему, сэкономить на материалах и выполнить работы своими руками. Сборка занимает всего 2-3 месяца, а расходы на древесину сокращаются почти в два раза (по сравнению со зданиями из бруса). Возвести каркасник можно без серьезного опыта в строительстве – в этом вам поможет пошаговая инструкция.

Конструкция каркасного дома

Существуют несколько технологий строительства каркасного дома: канадская, финская, немецкая, с использованием деревянной или металлической основы. Но в любом случае в конструкцию входят следующие элементы:

• верхняя и нижняя обвязка;
• вертикальные стойки;
• стропильная система;
• теплозвукоизоляционный слой;
• внутренняя и наружная обшивка.

Толщина стен зависит от региона строительства и назначения дома – для временного или сезонного проживания. Набор материалов стандартен: деревянные брусья, доски, панели ОСП, влагостойкая фанера, утеплитель, крепеж. Специализированный инструмент не требуется, но иногда может понадобиться техника для монтажа крупногабаритных элементов.

Подготовка к строительству

Основа каркасного дома – материалы из древесины, которым вредит избыточная влажность. Важно выбрать правильный участок под застройку – сухой, без заболоченных зон, не затопляемый во время дождя. Необходимо предварительно выровнять грунт, удалить мусор, подготовить проезд для грузовой техники.

Второй этап – разработка проекта каркасного дома. Эту задачу лучше доверить специалистам, которые учтут существующие строительные нормы, согласуют документы в разрешительных инстанциях. Если навыки позволяют, можно взять типовой проект и адаптировать его под собственные нужды. Главное – не забыть об инженерных коммуникациях и учесть рекомендованные размеры дома.

Важно! Чтобы быстро построить каркасный дом, обязательно составьте смету и распишите все этапы проведения работ. За основу можно взять следующую пошаговую инструкцию.

Этапы строительства каркасника

Деревянные конструкции подвержены биологическому разрушению, неустойчивы к огню. Для решения этой проблемы применяются антипирены и биозащитные составы. Удобнее всего использовать комплексное средство, защищающее от огня, древоточцев и гниения. Обработка пропитками необходима на каждом этапе строительства каркасного дома.

Устройство фундамента

Каркасник весит гораздо меньше брусового или кирпичного дома, поэтому для него достаточно облегченного фундамента.

Самый популярный вариант – ленточный. Для его обустройства копают траншею по разметке будущего дома, устанавливают в нее деревянную опалубку, заливают ее бетонным раствором, утрамбовывают смесь. Для утрамбовки используют ручные инструменты или специальные вибраторы.

Тип фундамента	Мелкозаглубленный	Глубокозаглубленный
Глубина траншеи	400-600 мм	Ниже глубины промерзания
Высота над уровнем земли	200-400 мм	300-400 мм
Плюсы	Бюджетность, отработанная технология	Надежность, непродуваемый цоколь
Минусы	Необходимо учитывать характеристики грунта, есть ограничения по высоте здания	Сложно делать своими руками, не рекомендуется для участков с уклоном, требуется подъезд миксера с бетоном

На втором месте находится свайный фундамент – буронабивной или винтовой. В первом случае сваи забивают в заранее пробуренные отверстия, во втором – ввинчивают вручную или с помощью спецтехники. Поверх них обустраивают ростверк в виде ленты толщиной 200-400 мм и высотой 200-300 мм. Он связывает сваи в единое целое, повышая прочность конструкции. При обустройстве свайного фундамента важно учитывать особенности почвы и точно соблюдать технологию. Иначе грунт вспучится и расшатает сваи.

Плитный фундамент – отличный вариант для тех, кто решил построить каркасный дом собственными руками. Залитая из бетона плита компенсирует сезонные расширения грунта. Рекомендованная высота составляет 250-500 мм. Практичнее всего утепленная шведская плита (УШП), состоящая из нескольких слоев:

• утрамбованная песочная подсыпка;
• жесткий пенопласт толщиной 200 мм;
• армированная бетонная смесь;
• трубы теплого пола;
• выравнивающая стяжка.

УШП объединяет фундамент, монолитный пол и отопительную систему. Но такое основание требует больших финансовых вливаний.

Один из самых доступных фундаментов – столбчатый. Он представляет собой небольшие столбики, установленные на грунт или заглубленные в него. Столбчатый фундамент легко сделать своими руками, но из-за невысокой надежности он подходит только для бытовых построек.

Устройство чернового пола

Существует два вида деревянного чернового пола:

• несущая конструкция используется в сочетании с ленточным или свайным фундаментом;
• решетчатая конструкция применяется в тандеме с плитой или бетонной стяжкой.

В первом случае горизонтальный уровень соблюдают на этапе обустройства цоколя или ростверка, во втором – на этапе заливки основания.

Технология укладки чернового пола напоминает схему возведения стен. Сначала устанавливают несущее основание – лаги и поперечины. При необходимости лаги наращивают внахлест. Для усиления конструкции используют дополнительные распорки. На этом же этапе прокладывают инженерные конструкции: водопровод, газопровод и канализацию.

Возведение каркаса

Каркасы быстровозводимых домов бывают металлическими и деревянными. Если у вас нет опыта строительства, лучше заказать готовый к монтажу заводской набор. В противном случае необходимо точно соблюдать технологию сборки. Существует два варианта:

• собирать все элементы на месте установки;
• поэтапно собирать стены на горизонтальной поверхности и устанавливать их на место.

Второй способ более удобный и производительный – особенно для каркасов из металла. Для сборки последних используется сварочный аппарат.

Возведение каркаса проходит в несколько этапов:

1. Нижняя обвязка. Размер ее поперечного сечения зависит от типа фундамента. Обвязку располагают выше отметки грунта, тщательно обрабатывают антисептиками и гидроизолируют.
2. Каркас каждой стены. Шаг стоек составляет 60 см при дощатой обшивке и 62,5 см при щитовой обшивке. Последний точно соответствует стандартным габаритам ОСП плиты. На этапе монтажа часто устанавливают временные раскосы. Максимальная нагрузка ложится на углы, поэтому для их производства применяют самые прочные материалы.
3. Верхняя обвязка. Выбор материала зависит от нагрузки, которую будет нести конструкционный элемент. При высокой прочности металл требует большого количества засверливаний и дорого стоит. Удобнее использовать деревянный брус, одинарные или сдвоенные доски. Их толщина зависит от площади дома.
4. Балки перекрытия. При строительстве каркасного дома не применяют железобетонные перекрытия – они слишком много весят. Лучше всего для этой цели подходят доски размером 50*200 мм или спаренные доски размером 50*150 мм. Шаг варьируется от 40 до 60 см. Внутренние перегородки. Они могут быть дощатыми (одно- или двухслойными), каркасно-обшивными с утеплителем или без него. Для возведения перегородок подойдут сухие пиломатериалы, фанера, ДСП, гипсокартон, ОСП.

Для соединения деревянных элементов используют несколько технологий: стык под углом 90°, стык с обрезкой под 45°, соединение «в пол-дерева», соединения «шип-паз».

Обустройство крыши

Возведение крыши – один из важнейших этапов в строительстве каркасного дома. Следует заранее определить ее вид, тип стропильной системы, материал обшивки. Для каркасника хорошо подходит двускатная кровля с уклоном не меньше 28 и не больше 50 градусов.

Для стропильной системы понадобятся доски сечением 50*150 или 50*200 мм – размеры зависят от расчетной нагрузки и используемого утеплителя. Стандартный шаг составляет 60 см. Две доски соединяют на земле, поднимают готовую конструкцию на крышу и монтируют ее на верхнюю обвязку со свесом в 35-70 см. Чтобы крыша была ровной, стропила устанавливают сначала на фронтоны, а затем – в середине. Финишный этап – монтаж прореженной или сплошной обрешетки, поверх которой крепят кровельный материал.

Утепление и обшивка каркаса

Готовый каркас обрабатывают антисептиками, хорошо просушивают и обшивают плитами OSB. Образовавшиеся ячейки заполняют утеплителем – минеральной ватой или пенополистеролом. Толщина слоя зависит от назначения дома – для постоянного проживания требуется не менее 15-20 см. Стеновой пирог выглядит следующим образом:

• ветрогидроизоляция;
• внешняя обшивка из ОСП-плит;
• утеплитель;
• пароизоляция;
• внутренняя обшивка из ГКЛ или ОСП+ГКЛ.

Для наружной отделки используют сайдинг, деревянные или фиброцементные панели, штукатурку, декоративный кирпич.

Внутренняя отделка

Это финишный этап строительства каркасного дома. Легкие стены не дают усадку, поэтому можно сразу приступать к отделке. Она проходит в несколько этапов:

• Окончательное обустройство пола. Сначала монтируют деревянную основу из досок сечением 50-150 мм – их концы укладывают на опорные брусья или на фундамент. Нижнюю часть лаг закрывают гидрозащитой, за ней следуют утеплитель, пароизоляция, доски или ОСП. Напольное покрытие – линолеум, ламинат или паркет.
• Подшивка потолка. Обрешетку крепят к опорным брусьям, в образовавшиеся секции укладывают пароизоляцию и утеплитель. Слои закрывают гипсокартоном или другим плитным материалом.

При соблюдении технологии строительства каркасный дом будет служить вам долгие годы. Главное – подобрать правильный проект, соответствующий климатическим условиям региона и нормативным требованиям.

Закладка Постоянная ссылка.

Как построить каркасный дом собственными руками

В случае, если в уже приняли решение построить каркасный дом самому, прежде чем приняться за его осуществление, вам стоит помнить, что размер каркасного дома весьма ограничен – как правило, не больше 20 м². К тому же, каркасные дома бывают исключительно квадратной или прямоугольной форму, так что закругленные углы здесь недопустимы.

Что вы узнаете

Схема каркасного дома



Фундамент каркасного дома

Перед тем как приниматься за сборку каркасного дома своими руками, необходимо озаботиться закладкой фундамента. При этом нельзя забывать, что фундаменты также бывают разных разновидностей. Для легкой и простой конструкции каркасного дома прекрасно подойдет универсальный винтовой фундамент, бюджетный по цене столбчатый, либо удобный ленточный мелкозаглубленный.

Пожалуй, лучшим вариантом для каркасного дома будет все же винтовой фундамент – его легче всего ремонтировать, а также он имеет возможность вентилирования. Еще стоит заранее убедиться, что имеется отсечная гидроизоляция сверху — оптимальным вариантом станет рубероид в два слоя.

Сверху на гидроизоляцию кладется нижняя обвязка с креплением анкерными болтами. По бокам фундамента поочередно укладываются доски, количество стыков при этом должно быть как можно меньше.

Возведение каркаса

Каркас для дома может быть выполнен как из металла, так и из дерева. Деревянный будет стоить меньше, но металлический будет надежнее за счет возможности использования стальных крепежей.

Сборку каркаса можно начинать отдельно от фундамента. Если вы все же выбрали деревянный, перед началом работ его нужно будет обработать антисептиком, а для скрепления использовать деревянные нагели.

Собирать каркасный дом нужно начиная с углов. Для того чтобы сделать угол, необходимо скрепить две доски. Доски, отмечающие дверные и оконные проемы, устанавливаются после этого.

Желательно, чтобы промежуток между остальными стойками по размеру соответствовал теплоизоляционному материалу – рулонам или плитам. Устанавливать стойки чересчур часто тоже не стоит, так как они будут мостиками холода. После этого раскосами укрепляются вертикальные балки.

Когда раскосы уже установлены, а стойки выровнены по уровню, можно начинать заниматься укладкой венца потолка первого этажа.

Дальше необходимо сформировать оконные и дверные проемы. После того как уже сделаны вертикальные боковые стойки, нужно только закрепить горизонтальные основания для верха окна и двери, а также подоконника. Эти доски закрепляются при помощи саморезов, а нижняя доска дополнительно фиксируется.

Обрешетка

Обрешетка для каркасного дома может быть косой либо горизонтальной. Считается, что горизонтальная слабее, поэтому ее пускают через каждые 20 см.

Косая же устанавливается через каждые 25 см, под углом в 45 градусов, ее нужно закрепить саморезами. Установив обрешетку, можно снять и убрать временные укосины.

Перекрытия

Необходимо так рассчитать балки для перекрытий, чтобы провисание конструкции было сведено к минимуму. Балки нужно уложить параллельно и свинтить шпильками. Промежуток между соседними балками не должен превышать полметра.

Нужно также установить дополнительные подпорки для перекрытий пола первого этажа. Роль таких подпорок для перекрытий второго этажа выполнят внутренние стены дома. Как можно заметить, собрать каркасный дом своими руками не представляет особого труда.

Крыша каркасного дома

В качестве материала для покрытия крыши можно использовать металлочерепицу, мягкую кровлю или ондулин. Установка каркаса крыши должна начинаться с углов.

Нужно концы прикрепить к лагам, а верх как правило устанавливается в форме треугольника. Промежуток между стропилами должен быть в пределах от полуметра до одного метра. Собирать каркасный дом удобнее всего на земле.

Обшивка каркасного дома

Прежде чем начинать отделывать дом сайдингом, необходимо провести укутывание крыши и стен паронепроницаемой мембраной. Ее укладывают с нахлестом 20-30 сантиметров.

Когда крыша уже покрыта кровлей, стены – сайдингом, а в оконные проемы установлены окна, можно приступить к окончанию работ с полом. Внизу под лаги крепится доска, на нее будет производиться укладка утеплителя. Сначала под низ кладется пенопласт, на него сверху нужно расстелить минвату. После этого досками, уложенными поперек половых лагов, делается сетка пола. Сверху пола можно нашить OSB плиту или фанеру.

В последнюю очередь необходимо произвести утепление стен минватой или пенопластом, изнутри закрепить пароизоляцию и заняться внутренней отделкой дома. Если есть желание сделать каркасный дом еще устойчивее, можно также дополнительно установить внутренние укосины.

Видео «Как построить каркасный дом»

Если смотреть видео в Ютубе то там есть несколько интересных частей продолжения строительства.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Стройка по карману или каркасный дом своими руками. Пошаговая инструкция для новичков

Стремительно набирает популярность среди индивидуальных застройщиков. Если в Канаде – это государственная программа. То в России – это решение проблем жилья самостоятельно, причём в самые короткие сроки с минимально возможными затратами.

Построить каркасник своими руками возможно, даже при отсутствии специального строительного образования, навыков, опыта. Для этого придётся приложить усилия, разобраться с технологией, а также приобрести простейшие навыки выполнения строительных работ. В результате вы сможете построить каркасный дом своими руками, и получите за доступную цену индивидуальный дом под ваши особенные запросы, потребности, нужды.

Приведём подробное описание технологических операций. Пользуясь технологией, вы сможете своими руками (пошаговая инструкция, 6х6 м 2 – размеры дома, которые мы взяли за основу) качественно.

Каркасный дом: пошаговая инструкция

Перечислим основные этапы, которые необходимо выполнить последовательно, чтобы построить новый каркасный дом своими руками, пошаговая инструкция сформирует у вас правильное представление о строительстве.

Схема стены каркасника.

1. Проектирование – планирование, продумывание конструкции дома, схемы расположения простенков и комнат, дверей и окон, сантехнических устройств, водопровода, канализации, электропроводки, отопления. В процессе проектирования прорисовывается схема каркасного дома, на которой обозначают места расположения инженерных сетей и сантехнических, отопительных устройств. Прорабатывая схемы каркасных домов своими руками, бытовых подсобных помещений, важно учесть, как будет отапливаться дом – выбрать систему отопления, схему прокладывания её элементов. По готовой схеме будет выполняться пошаговое строительство.
2. Грунтовые работы – это подготовка ямы под фундамент и собственно сооружение фундамента.
3. Сбор каркаса стен и кровли.
4. Сооружение стен и чернового пола.
5. Наружные двери, окна и простенки.
6. Внутренняя отделка и внутренние двери.

А теперь перейдём непосредственно к вопросу, своими руками, что учесть для качественного строительства и правильного выполнения работ.

Каркасный дом своими руками

Подготовительные работы необходимы для любого строительства, особенно если вы решили строить каркасный дом, пошаговая инструкция будет вам просто необходима. Если вы продумывали проект дома самостоятельно, то учитывали особенности расположения строения на участке. Если же вы купили готовый проект и решили воплотить его на месте, то понадобится «привязать» строение к вашему рельефу. Как построить каркасный дом, инструкция будет полезна на самых ранних этапах строительства.

Каркасный дом своими руками пошаговое фото.

Подготовка участка

Что понадобится сделать на участке, где строю каркасный дом своими руками:

• Очистить его от старых строений, при их наличии на участке, от строительного мусора и от пней, коряг.
• Обеспечить возможность подвоза строительных материалов, расчистить дорогу для машины и место для разворота.

Навес для хранения досок.

• Продумать места для складирования строительных материалов, если рельеф неровный, они должны располагаться на возвышениях.
• Возможно, участок необходимо выровнять, для этого надо вызвать строительную технику.
• Для некоторых участков, где ведется каркасное строительство, инструкция будет актуальна, как соорудить забор, чтобы предупредить хищение материалов.

Разметка участка

Под разметкой понимают обозначение расположения будущего строения на местности. Схема каркасного дома переносят на местность с помощью колышек и верёвок. Колышки вколачивают в землю и натягивают между ними верёвку, обозначая расположение будущих наружных стен.

Разметка участка под строительство.

Тщательно измеряют все углы, соблюдают градусность (чётко обозначенные 90°) и длину стен. Отклонения хотя бы на несколько градусов не допускаются. Они ведут к искривлению строения и неправильному распределению нагрузок. Что в результате может снизить прочность всей конструкции и уменьшить её надёжность.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это — основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленый фундамент.

На заметку

Решая, своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае , который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку

Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта. Поэтому плита должна быть достаточно прочной.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент

Обвязка брусом

Поверх готовых свай укладывают горизонтальные балки. Такая конструкция называется ростверком. Когда решили построить каркасный дом своими руками, пошаговая последовательность начинается с установки ростверка, который является также нижней обвязкой каркаса с вертикальным креплением стоек на них.

Для нижней обвязки выбирают деревянный брус сечением 150х150 мм. Это – несущий элемент строения, который должен иметь достаточную прочность и удерживать на себе стены, крышу, отделку и внутренние бытовые устройства.

Для соединения углов обвязки выбирают один из предложенных на картинке способов – в полдерева или в полулапу.

Варианты соединения в полдерева
Соединение в полудерева и в полулапа

Они отличаются толщиной среза дерева для углового соединения. Полдерева – срезается ровно половина толщины балки, полулапа – срезается балка под углом друг к другу. Сверху соединение укрепляют металлической скобой или пластиной. После чего крепят угол обвязки к фундаменту металлическим анкером. После завершения монтажа брус обрабатывают антисептиком.

Инструкция к черновому полу

Чтобы построить каркасный дом, инструкция распишет в деталях весь процесс строительства. В первую очередь пол каркасного дома своими руками состоит из чернового слоя и чистового покрытия. Черновой пол делают из бетона или дерева. Чистовое покрытие из дерева, ламината, линолеума и других отделочных материалов.

0mUGwQDsK50

Бетонный черновой пол

Заливка бетонного пола выполняется поверх грунта. Он представляет многослойную конструкцию, в которой есть слой гидроизоляции, теплоизоляции, арматурная сетка.

Черновой пол из бетона — бетонная стяжка

Нижний слой – песок 10 мм. Поверх – теплоизоляция из керамзита, опилки с глиной – так называемый саман, пеноплекс. Далее бетон с гидроизоляционной добавкой.

Деревянный черновой пол

Если для сооружения чернового пола используется дерево, то под ним образуется пустое пространство.

Черновой пол между лагами

Деревянные лаги укладываются поверх нижней обвязки и используются в качестве основы, к которым снизу прибиваются доски чернового пола. На доски чернового пола укладывается утеплитель. Потом уже на лаги расстилается напольное покрытие: ламинат, линолеум, ОСП, паркет.

Монтаж каркасного дома

Как построить каркасный дом своими руками? Пошаговая схема строительства начинается с сооружения каркаса – одна из самых ответственных строительных операций. Важно правильно выбрать балки и доски (размер и сечение) и правильно соединить их. Какие особенности возникают, когда начинается монтаж каркасного дома: стоек, балок, укосин и ригелей? Можно легко начать строительство каркасного дома своими руками, видео поэтапно покажет все основные моменты монтажа дома.

TVjDNfcqQVU

• Места расположения стоек и стыков деревянных элементов вымеряют рулеткой и обозначают карандашом.
• Тщательно выверяют вертикальность стоек, горизонт верхней обвязки и угол соединения. Углы между стойками и балками должен составлять 90°.
• Для соединений каркасных элементов используют наиболее надёжные варианты – металлические скобы и гвозди.
• Монтаж каркасного дома выполняется из собранных заранее на земле элементов — шаблонов стен, ферм. Их поднимают, устанавливают, временно подпирают косыми балками и после – крепят соединительными элементами.

Монтаж стен в каркасном доме

Пошаговое строительство каркасного дома, технология сбора каркаса стен следующая:

1. Укладывают нижнюю обвязку.
2. Собирают отдельно каркас каждой стены (нижние, верхние и вертикальные элементы) – так называемый шаблон стены. После собранный шаблон целиком поднимают и устанавливают на нижнюю обвязку.
3. Поверх шаблонов стены укладывается вторая верхняя обвязка, на которую после кладут стропила для крыши

На заметку

Для подъёма шаблона стены длиной 6 м понадобится три человека. Втроем поднять такой шаблон – вполне реально. Более длинные стены собирают из нескольких шаблонов и соединяют их стыки специальными резьбовыми соединениями.

Сборка каркасного дома, фото и видео демонстрирует ход выполнения строительных операций – сборку шаблона и его установку в месте будущей стены.

Bp_Ik0NotKg

Укосины

В некоторых схемах монтажа каркасного дома используются не только вертикальные и горизонтальные элементы каркаса, а также наклонные – так называемые укосины. Они усиливают прочность каркасной конструкции. Их делают из досок 150-50 мм или 100-50 мм.

Правильное расположение укосин

Ригель

Ригилем называют горизонтальную доску, которая крепится рядом с доской верхней обвязки. Ригель крепят в шаблон в процессе сборки на земле. Для ригелей используют деревянные доски толщиной от 50 мм.

Ригель во всю стену каркасного дома

Также ригелем называют горизонтальную подпорку между наклонными фермами крыши. В целом ригель – это любая балка, которая работает на сжатие.

Углы

Углы каркаса несут максимальную нагрузку. Поэтому их собирают из двух или трех опорных досок.

Варианты крепления углов каркасной стены

Внутренние стены

Каркас внутренних стен собирают из стеновых шаблонов аналогично наружным стенам. Внутренние простенки не несут большой нагрузки, и потому могут быть меньшего сечения.

Главное требование к внутренним стенам – шумоизоляция. Поэтому их толщина должна обеспечивать монтаж шумоизоляционного материала в ходе последующего обустройства стен и их утепления.

Окна и двери

После сборки каркаса в предусмотренные схемой проёмы устанавливаются окна и двери. Эту работу проще заказать у производителя – вместе с монтажом в оконный проём. Что касается дверей, то их коробку можно успешно собрать самостоятельно из деревянных досок толщиной 25-30 мм.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому здесь лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения. Что используют для утепления:

• Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

• Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен. Требуют сооружения вытяжной вентиляции, при постоянном проживании в жилом доме.

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

15wB68h0PgM

• Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку

Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно утеплить стену воздухонепроницаемым пенопластом.

• Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Пошаговая отделка

После монтажа стены приступают к внутренней стеновой отделке. Основой под отделку являются панели стенового материала, которые были установлены в процессе монтажа стены изнутри каркаса. В качестве внутренних стен используют следующие материалы:

• Гипсокартон ГКЛ – представляет натуральный материал, экологически безопасный, с абсолютно ровной поверхностью, которую нет необходимости штукатурить и выравнивать каким-либо способом. Заделывать шпаклёвкой необходимо только стыки между соседними гипсокартонными плитами.

Отделка стен гипсокартоном.

• Гипсоволокнистые плиты ГВЛ – вариант гипсокартонной стены с более высокими прочностными показателями.
• ОСП – деревосодержащий материал, стружки, соединённые синтетическим клеем. Имеет меньшую степень экологической безопасности. Кроме того, имеет шероховатую поверхность, требует оштукатуривания и шпаклёвки.

Итак, последовательность операций при выполнении стеновой отделки следующая:

• 1. Монтаж внутренней стены (стеновые панели ГКЛ или ОСП).
  2. Заделка стыков между панелями. Если это гипсокартон – то шпатлевание и проклеивание мест соединения бумажной лентой. Если ОСП – то оштукатуривание поверхности древесной плиты.
  3. Грунтовка под соответствующую стеновую отделку. Для наклеивания обоев – грунтовка клеем. Для покраски – грунт под краску.
  4. Непосредственное выполнение стеновой отделки — наклеивание обоев, покраска, декоративное оштукатуривание стен помещения.

Если в качестве стеновой отделки используются стеновые панели (МДФ, пробка), то обращаются к другой технологии отделки. Не делают черновую стену, а сразу монтируют внутренний отделочный материал.

Напоследок предлагаем вам интересное обучающее видео о строительстве каркасного дома своими руками (видео с поэтапной демонстрацией технологических операций).

MBZK43AIWFU

Важно чтобы результат получился качественным. Если я строю каркасный дом своими руками, то делаю всё надёжно и правильно.

Важным преимуществом таких строений является то, что у человека появляется возможность построить дом в полном соответствии своим предпочтениям. Ведь можно выбрать любой подходящий .

Особенности строительства домов по каркасной заключаются в том, что прежде сооружается жесткий каркас дома с крышей. После этого начинается отделка листовым материалом и . Дальнейшее строительство также проводится . Если взяться за постройку собственными руками, то строительство подобного жилища может завершиться в течение полугода.

При строительстве дома по данной технологии очень важно учесть предполагаемое время проживания там. Потому что если оно будет сезонным, то к дому будут одни требования, если же планируется круглогодичное использование жилища, то оно должно быть тщательно утеплено.

Технология строительства: фундамент

Вполне можно обойтись одним из перечисленных :

• незаглубленный.

Окончательный выбор фундамента зависит от этажности будущего дома и от типа в данной местности.

Малоэтажному строению достаточно будет простого , который подходит даже для капризного .

В нем делаются углубления диаметром около 20 сантиметров, и примерно метр глубиной, на расстоянии 0,8 м друг от друга.

Строительство поэтапно: обвязка

Сам черновой пол изготавливается обычно из необрезной доски, наиболее дешевого материала.

Но и он должен быть обработан средствами . Доски к крепятся гвоздями, лаги к обвязке уголками из металла.

Дом поэтапно: монтирование каркаса

Он фиксируется гвоздями с большими шляпками. Монтаж происходит на самом последнем этапе. Если позволяет методика применения используемого материала, то все мероприятия можно провести своими руками.

Дом поэтапно: утепление и отделка

Существует множество различных материалов, используемых для внешней отделки. Это

Чтобы построить надежный, прочный, теплый каркасный дом, вы можете нанять бригаду квалифицированных мастеров. Если же предпочитаете существенно сэкономить, приобрести полезный опыт и быть на 100% уверенными в качестве дома, тогда постройте его своими руками!

Фото 1 — Возведение каркасного коттеджа размерами 4х6

Технология возведения каркасного дома своими руками

Возвести шикарный загородный коттедж или же классический дачный домик собственноручно – действительность для тех, кто тщательно изучит технологию, позаботится о проекте и сможет воплотить эскизы в реальность, используя подобранные материалы, специализированный инструмент и приобретенные знания.

Шаг 1.Назначение дома, проект

Перед постройкой любого дома следует разработать проект определив назначение постройки. Допустим, дачное строение может использоваться исключительно в теплый сезон либо иметь отопительную систему, обеспечивающую возможность круглогодичного проживания для владельцев.

Если дом проектируется как всесезонный, тогда кроме отопления нужно учесть дополнительное утепление конструкции, при строительстве требуется применять доску увеличенной толщины.

Учитывая назначение вашего будущего дома, на стадии проектирования определяется этажность. Допустим, одноэтажный домик подойдет для дачного строительства. Если же вы решили проживать в коттедже с семьей, тогда лучше построить двухэтажный каркасник или же дом с мансардой.

Фото 2 — Планировка каркасника 6х4

При проектировании всегда составляется схема будущего строения с указанием габаритных размеров, количества этажей, планировки. Также проектными решениями учитывается вентиляция, подводка коммуникаций, отделочные работы и пр.

Шаг 2.Деревянные или металлические каркасы

Основа конструкции рассматриваемых домов – это каркас. Обычно данная конструкция изготавливается из деревянного бруса, реже – из металлопрофиля.

Деревянный каркас используется часто ввиду таких преимуществ:

• экономичности. Брус дешевле металла на 35-45%;
• небольшой нагрузки на основание, что экономит средства на возведение фундамента.

Шаг 3.Фундамент

Основой будущего дома является фундамент. Выбрать тип основания нужно при проектировании, учитывая климатические факторы, особенности рельефа, тип грунта.

Классическим вариантом для каркасников является ленточное фундаментное основание, не требующее заглубления и большого расхода материалов. Также можно использовать столбчатые, свайные, сборные фундаменты либо основания из цельнолитых бетонных плит.

Шаг 4.Нижняя обвязка

После готовности фундамента готовится нижняя обвязка, предназначенная для последующего крепления деревянного каркаса.

Изначально проверяются диагонали, углы фундамента. Затем укладывается гидроизоляционная подложка, например, из рубероида. Сверху по периметру основания настилают обвязочный брус. При необходимости, выравнивание обвязки осуществляется путем подливки бетона и подкладки дощечек.

Фото 3 — Устройство нижней обвязки

ВАЖНО! Если горизонтальная неровность фундамента составляет менее 1 см, тогда для подложки под обвязочный брус целесообразно использовать дощечки. Если щели между поверхностью фундамента и укладываемым брусом составляют более 1 см, тогда необходима подливка бетона.

Cпособ крепления обвязочного бруса можно выбрать любой: соединение «в лапу» либо соединение «в полдерева».

Угловые соединения выполняются одним из следующих способов:

• гвоздями длиной от 150 мм. Отступ от кромки закрепляемого бруса составляет 1,5-2 см. На каждый угол требуется 4 гвоздя;
• деревянными нагелями. В месте сгона сверлится отверстие d20 мм. Нагель вбивается молотком. Над поверхностью оставляется часть нагеля высотой 8-10 см для удобства последующего фиксирования каркасных частей;
• анкерами d16 мм, длиной 200 мм. В фундаментное основание анкера забиваются на глубину не менее 100 мм.
• шпильками. Данные крепления закладываются непосредственно при бетонировании. Впоследствии при укладке обвязочной доски в материале просверливаются отверстия в местах установки шпилек.

Если при фундаментных работах не заложены шпильки, тогда обвязочный брус крепится к основанию шестигранными гайками, шайбами. Количество гаек определяется протяженностью фундамента и шаг обычно составляет 1-1,2 м. Если в углах обвязка закреплялась нагелями либо гвоздями, то устанавливать анкерные гайки там не нужно.

ВАЖНО! При наличии коротких стен на брусе нижней обвязки обязательно устанавливается не менее 2-х анкерных гаек.

Шаг 5.Лаги, пол

Чтобы положить напольные лаги, понадобится подготовить опорные столбики, также предусмотренные проектом.

Лаги крепятся металлическими уголками либо П-образными профилями. Нижняя часть установленной конструкции зашивается накатом, затем – гидроизоляционной мембраной. Поверх гидроизоляции, оставляя вентиляционный зазор размерами 2-4 см, крепится утеплитель – минвата либо стекловата.

Фото 4 — Напольные лаги

После укладки лаг монтируется черновой пол с использованием досок.

Шаг 6.Стойки каркаса

Угловые стойки

Первыми монтируются вертикальные угловые стойки, имеющие большее сечение, нежели остальные каркасные элементы.

В зависимости от выбранного способа крепления обвязочного бруса выполняется установка угловых стоек:

• если обвязку закрепили анкерными гайками либо гвоздями, то каркасные стойки фиксируются с использованием усиленных стальных уголков;
• если обвязка зафиксирована нагелями, тогда стойки «насаживаются» на выпуски нагелей. Предварительно в стойках просверливаются отверстия соответствующего сечения.

Промежуточные стойки

Промежуточные стойки каркасного коттеджа устанавливаются двумя способами:

• стальными уголками;
• методом вырубки.

Крепление оцинкованными уголками осуществляется с использованием саморезов. При выборе метода вырубки, на обвязке выполняется разметка, выпиливаются пазы глубиной до 50% толщины обвязочного бруса по размерам готовых стоек. Шаг между пазами обычно составляет 500мм. Вырубка бывает полная и неполная.

Фото 5 — Способы крепления каркасных стоек

ВАЖНО! После установки стоек к ним крепятся временные укосины, поддерживающие каркасную конструкцию до момента монтажа постоянных укосин и верхней обвязки.

Шаг 7.Верхняя обвязка

После монтажа каркасных стоек осуществляется крепление верхней обвязки. Для этого также используется брус.

Способов крепления существует два: стальными уголками и вырубкой.

Фото 6 — Верхняя обвязка

Шаг 8.Постоянные укосины

Когда каркас стен собран, снимаются ранее закрепленные временные укосины и монтируются постоянные. Эта процедура повышает жесткость, надежность конструкции. Диагональные связи устанавливаются по 4шт на каждую зафиксированную стойку – 2сверху и 2снизу.

Шаг 9.Потолок, крыша

Потолочные балки крепятся стальными балочными кронштейнами, уголками, вырубкой к брусу верхней обвязки.

Крыша крепится к обрешетке, которая монтируется на потолочных балках.

Шаг 10. Стены, утеплитель

Щитовые панели стен крепятся к подготовленному каркасу учтенным в проекте способом. При необходимости, в панели закладываются утеплительные материалы.

Фото 7 — Обшивка стен готового каркаса

Построить каркасный дом своими руками

Построить каркасник собственными руками правильно вам поможет приведенная выше технология.

Выполняя последовательный монтаж, учитывайте такие моменты:

• при фиксации вертикальных стоек уголками высота бруса равна высоте возводимого этажа. Если используется способ вырубки, то высота стойки увеличивается на 2 глубины вырубки;
• разметку верхней обвязки при необходимости крепления стоек способом вырубки следует осуществлять заранее, на земле;
• экономьте пиломатериалы.

Каркасный дом своими руками: видео

На предлагаемом видео вы сможете посмотреть технологию изготовления каркаса профессиональными строителями и оценить сложность необходимых мероприятий.

$ Каркасный дом своими руками: стоимость

Правильно оценить стоимость строительства проектируемого каркасника поможет смета, в которой учитываются:

• все расходные материалы, цены;
• трудозатраты;
• необходимость в специальном оборудовании, технике и стоимость данных услуг.

Обычно сметы прилагаются к проекту и включают стоимость зимнего либо летнего удорожания монтажных работ, транспортные расходы, административные затраты и пр.

Фото 8 — Каркасный дом

Каждый проект оценивается по-разному. Соответственно, разнятся сметные показатели. Например, для каркасного коттеджа размерами 6х4 могут подбираться разные типы фундамента в зависимости от разновидности существующего на участке грунта и климатической зоны, отличающаяся по толщине, породе дерева древесина.

Отделочные работы могут выполняться отличающимися по стоимости материалами. Коммуникации могут подводиться из разных источников.

Усложнение проекта повышает расценки. На сегодня цена каркасного коттеджа начинается с $150-190 за 1 м 2 без учета мероприятий по отделке.

Возведение жилых построек с деревянным каркасом обладает своей давней историей — в частности, имеет широкое распространение строительство таких домов в странах Юго-Восточной Азии, странах Северной Америки и Скандинавии. Последнее время они становятся популярными в странах СНГ. Это связывают с возникновением современных утеплителей и различных стеновых облицовочных материалов.

Разнообразие технологий возведения каркасных жилищ, которые представлены на рынке, достаточно велико. Это связано с тем, что подобной технологии характерны различного рода инженерные решения и она легко адаптируется для любых нужд.

Строительство деревянных каркасных домов своими руками

Каркасные жилища несомненно считаются самыми надежными, экономичными, теплыми и энергоэффективными из всех известных в наше время.

Данная технология требует от застройщиков тщательного изучения, но, увы, не все относятся к ней с должным уровнем ответственности к соблюдению требований к возведению каркасных строений. Она часто нарушается, из-за уклона в пользу удобств строителей, а иногда попросту из-за того, что они недостаточно изучили ее.

Строительство каркасного дома самостоятельно является простой и совсем недорогой задачей. Здесь не требуется иметь особые знания или умения, не нужно набирать бригаду строителей. Достаточным будет иметь качественный детальный проект, 1-2 помощников и навыки использования обычных инструментов на общем уровне.

Монтаж

Строительный процесс происходит достаточно просто. На площадку привозят предварительно заготовленные элементы будущего жилища. Благодаря легкости конструкции подобный способ не нуждается в использовании дорогой техники.

Если основание для каркасного дома готово работы выполняются в следующем порядке:

• Монтаж и закрепление нижней обвязки. Брус закрепляется при помощи анкеров непосредственно к фундаменту;
• Установка пола, заранее осуществляется гидроизоляция, далее укладываются половые СИП – панели толщиной до 20 см на ленту основания, при соблюдении технологии, что пролет не может быть больше 5-6 м;
• Выставляется угол, после чего устанавливаются и закрепляются стеновые панели;
• Устанавливаются несущие стены;
• Кладется перекрытие;
• Устанавливается система кровли и проводятся требуемые работы по отделке.

Строительство каркасных жилищ связано с использованием каркасных конструкций из дерева и металла. Металлический каркас стоит гораздо дороже, что сказывается на его популярности. Деревянный каркас преимущественно делают из древесины дуба.

Естественно, что утеплитель логично монтировать в щели между стен. Если не раскрепить дом раскосами внешние нагрузки будут способствовать возникновению перекосов и дальнейшему разрушению. Каркас с внешней стороны обшивается при помощи досок. Следует помнить, что древесина за год набухает либо рассыхается из-за влияния природных факторов.

Современные технологии

Модернизированные технологии возведения каркасников превосходят кирпичные и бетонные дома в таких показателях как: надежность, прочность и долговечность.

• Быстровозводимость и довольно невысокая цена строительного процесса.
• Небольшая вероятность повреждений жилища от конструктивных ошибок или грунтовых особенностей. Большой вес стен из камня способствует их разрушительному влиянию.
• Всесезонность отделочных работ.
• Относительная легкость конструкций.
• Пожароустойчивость. Применяя новые невоспламеняемые материалы, каркасные строения обладают более высоким уровнем пожарной безопасности, чем бетонные или каменные.
• «Дышащее помещение». При надлежащем планировании подобного здания, использовав современные паропроницаемые материалы внешней обшивки и качественного утеплителя, является допустимым создание паропроницаемых стен.

Узлы деревянного каркасного дома

Существуют узлы систем перекрытия, крыши и стен. Они подразделяются на подузлы.

Узел нижней обвязки является местом крепежа брусьев обвязки к основанию. Стыки делаются посредством применения болтов, хомутов либо иных средств.

Еще одним конструктивным узлом нижней обвязки считается стык брусьев друг с другом в углу.

В процессе создания каркасного жилища вначале ставятся угловые вертикальные опоры, за ними – промежуточные. Тут выделяются такие узлы: места стыковки вертикальных стоек в углах верхней и нижней обвязок и стыковка стоек с обвязочными балками.

Бруски верхней обвязки закрепляются подобно брускам нижней.

Стропильная система включает:

• Узел опирания стропил на коньковый прогон;
• Узел опирания стропил на мауэрлат;
• Стыковка стропил с ригелем и остальными распорками;
• Стыковка стропил с брусками контробрешетки;
• Стыковка обрешетки и контробрешетки.

Фундамент для каркасного дома

Основание у каркасного строения может быть любым.

Главное, чтобы сама конструкция возводилась в согласии с той грунтовой почвой, где находится жилище и имела необходимую прочность.

Если используется ленточное основание, то следует помнить про то, что центральные перегородки «стоят» на ленте фундамента, а не находятся в «висячем состоянии».

Аналогично и со столбчатым основанием. Проектировка дома должна происходить так, чтобы стыковка перегородки и стены находилась на опоре, но не вдоль промежутков.

Устройство каркаса каркасного дома

Каркас жилища делается из любого материала: металл, облегченное дерево, массивное дерево и др.

В момент выбора материала и конструкции каркаса, следует руководствоваться прочностью последней, ее сроками эксплуатации, количеством холодных мостиков, и тем обстоятельством, насколько реально самостоятельное строительство.

Соединение основания каркаса с фундаментом должно обладать необходимой прочностью. Древесина для производства каркаса должна быть сухой и достаточно качественной. Также не стоит экономить на обработке. Все элементы каркаса до установки требуется построгать. Затем все составляющие из дерева нужно пропитать специальными составами, которые препятствуют процессу гниения и повышают огнеупорность. Стоит помнить, что сухая древесина при использовании меняет свою геометрию.

Если проект выполнен удачно и качественно осуществлены строительные работы, то такой каркас будет достаточно прочным и долговечным.

Устройство лаг и пола

Наиболее популярным вариантом монтажа пола считается устройство пола по лагам. Хоть сам процесс и кажется запутанным, но вполне по силам для любителя. Чтобы правильно уложить его нужно тщательно разобраться во всех нюансах.

Между столбами и лагами необходимо уложить прослойку гидроизоляции. В толщину лаг достигает от 4 до 6 см. Дистанция от грунта до пола должна быть больше чем 15-20 см, а нижняя сторона досок необходимо обработать при помощи антисептика. Лаги прикрепляют к балкам. Оптимально крепить их к боковым сторонам балок. Тогда отпадает необходимость в применении подкладок.

Устройство деревянного пола по лагам считается наиболее популярным и долговечным. Такой пол запросто отремонтировать. Нужно тщательным образом контролировать и осуществлять проверку правильности монтажа лаг, в таком случае конструкция будет прочной и долговечной.

Монтаж стоек каркаса дома

В процессе строительства каркасного жилья сначала устанавливают угловые вертикальные стойки, после – промежуточные. Чтобы закрепить вертикальные стойки в углах делаются отверстия. Крепеж промежуточных стоек делается таким же манером.

Вертикальные опоры укрепляются при помощи специальных скоб. Сделать их достаточно несложно. Арматуру 0,5 м в длину заостряют с обоих концов и гнется буквой «П». Затем вбивают в вертикальные и горизонтальные балки. Они в значительной мере укрепляют каркас. Сделать их представляется возможным в кузнице, но не будет недостатком и их отсутствие.

При установке вертикальных брусьев нужно тщательно проверять диагональ будущей стены. В этих целях вполне хватит уровня и бечевки.

Крепление бруса верхней обвязки

На углах бруски верхней обвязки соединяются посредством вырубки. Они закрепляются аналогично, как и бруски нижней. Они соединяются в углах и с опорами здания.

• Крепеж уголками: здесь отсутствуют какие-либо характерные особенности. Монтируются деревянными саморезами.
• Крепеж способом вырубки: предварительно перед тем, как насадить бруски на вертикальные опоры, в них проделываются пазы для каждой стойки. Необходимо, чтобы они располагались четко по вертикали в отношении пазов нижней обвязки. Лишь тогда вертикальные опоры будут по-настоящему вертикальными.

Устройство крыши каркасного дома

• Создание системы стропил;
• Установка утеплителя;
• Обустройство обрешетки и контробрешетки;
• Крепеж материала для крыши и конечных составляющих конструкции.

Утепление стен каркасного дома

Надлежащим образом сделанная изоляция сохранит жилище от потери тепла в холодный период и поспособствует созданию комфорта и уюта внутри помещения.

В последнее время большую популярность приобрел минеральный утеплитель. Базальтовую вату выпускают в форме волокнистой субстанции как плотную плиту. Не менее популярны утеплители, состоящие из стеклянных волокон. Последние крайне просты и удобны для установки. Благодаря воздушным прослойкам стекловолокно эффективно изолирует звук и тепло.

Сама технология утепления каркасного жилища одинакова для всех материалов. В процессе выбора утеплителя важно отталкиваться от его стоимости. В то же время не рекомендуется экономить на утеплении экологически чистого жилья. Завышенная стоимость на утеплитель неоднократно окупится сэкономленной теплоэнергией.

Наружная обшивка стен каркасного дома из OSB

Технология производства OSB намного совершенней, чем при изготовлении ДСП. В связи с этим обладают большей сопротивляемостью влаге и механическому воздействию. Для обшивки каркасного здания ОСБ считается наиболее перспективным материалом. Главный недостаток — высокая стоимость плиты.

Нижняя обвязка целиком перекрывается листом ОСБ.

Плиты ОСБ закрепляют если:

• На промежуточном участке – шаг 30 см.
• На стыках плит — шаг 15 см.
• По внешнему краю — шаг 10 см.
• От края плиты до крепления дистанция — 0,8-1 см.
• Среди плит зазор — 0,5 см.
• Саморез или гвоздь заходит в опору на 4-5 см.

Ветрозащита и гидроизоляция стен каркасного дома

и гидроизоляция осуществляются супердиффузионной мембраной. Зачастую советуют кроме мембраны применять гидроизоляционную пленку и полиэтилен. Но эти материалы обладают слабой паропроницаемостью. В связи с этим пленка не гарантирует необходимого вывода влажности из утеплителя, что может привести к разного рода негативным последствиям.

Мембрану прибивают к каркасным опорам, плотно по отношению к утеплителю. После обрешетка благодаря ей делается зазор. Затем зашивка.

Подобная схема используется:

• в процессе оштукатуривания по зашивке;
• если зашивка доской превращается в чистовую отделку;
• при облицевании сайдингом сверху ОСБ, СМЛ, ЦСП, доски.

Черновую зашивку прибивают к каркасным опорам. Поверх — мембрана, плотно, без зазоров. После, по обрешетке закрепляют сайдинг.

Пароизоляция внутренних стен каркасного дома

Технология монтажа пенофола крайне проста. Для нее необходим строительный сшиватель. Пароизоляцию монтируют горизонтально, чтобы сэкономить время и средства. Выполняется нахлест примерно в 5 см.

Пенофол крепят фольгой наружу, чтобы отражалось теплоизлучение помещения. Более того, такое положение уменьшает риск возникновения конденсата. Когда пенофол тщательно закреплен всю конструкцию стен обшивают досками.

Утепление стен и остальных составляющих жилища самостоятельно является достаточно несложны и относительно дешевым процессом, при правильном подборе теплоизоляции и изучения технологии осуществления строительного процесса.

Внутренняя зашивка стен каркасного дома

Чтобы осуществить внутреннюю зашивку стен здания применяется гипсокартон или ОСБ. В связи с неровностями каркасных опор гипсокартон примет их форму. В результате для гипсокартона придется делать большее количество слоев выравнивания. Плиты же ОСБ значительно жестче и их придется меньше выравнивать.

Зачастую внутренняя зашивка выполняется при помощи . Когда эти панели не являются заламинированными, то их следует применить осторожно, поскольку они не переносят влажность. Не советуют их использовать на кухне, в ванной, в санузле.

Устройство потолка

Потолок является одной из самых значимых конструкций в постройке. К нему следует подойти крайне внимательно. Обыкновенно, тепло идет вверх и если потолок обустроен без внедрения во все тонкости, то потеря тепла будет довольно большой и это может отразиться на средствах по его ремонту.

Чтобы обустроить чердачное перекрытие понадобятся:

• доска обрезная в толщину до 3 см;
• гидро- пароизоляция;
• строительная пена;
• утеплитель;
• гвозди;
• ДВП или гипсокартон;
• пегамин или рубероид;
• горбыль.

Общие ошибки при строительстве

Самые встречаемые ошибки, которые возникают в процессе строительства:

• Плохое усиление каркаса;
• Применение дерева плохого качества;
• Недостаточная паро- и гидроизоляция;
• Неправильный шаг при установке вертикальных опор;
• Слабый крепеж вертикальных опор.

Ошибки ухода за деревом

При строительстве каркасного жилища самостоятельно нельзя допускать ошибок.

Зачастую для возведения строения используется плохо высушенная древесина. Это является грубым недочетом. При высыхании дерева, меняется его форма. В итоге здание может покоситься, гвозди или саморезы могут быть выкорчеваны. Разрушению подвергнется и дом, и утеплитель, и отделка.

За древесиной требуется тщательно ухаживать, чтобы избежать возникновения дефектов и раннего повреждения, которое вызвано механическим воздействием, а также влиянием природных факторов.

• Начав строительные работы, стоит определить его назначение. Будет ли это временным жильём, либо помещением, где будет постоянное проживание.
• Все каркасные постройки разумно использовать для малоэтажного строительства. Строить собственными руками каркасное здание больше 2 этажей не рекомендуют.
• Для создания деревянного каркаса, целесообразнее применять дерево дуба.
• Применять крепление из металла не рекомендуется, поскольку дерево сильно гниёт, при взаимодействии с металлом, естественно, в месте стыка ослабевает соединение и здание может расшататься.
• Предварительно перед возведением стен нужно отыскать выравненную и сухую поверхность для монтажа, чтобы не было перекоса стен.
• Все несущие конструкции, стены и пол необходимо возводить из одного материала, в противном случае возникает риск перекоса здания.

Сейчас крайне популярна каркасная технология домостроения. Это вполне естественно, поскольку конструкция каркасного дома обладает небольшим весом, а, отсюда следует, не требует усиленного основания.

В процессе каркасных строительных работ применяют облегчённое столбчатое основание, что дает возможность понизить общую стоимость возводимого строения и сделает здание каркасного типа значительно доступнее для широкого круга пользователей. Обыкновенные технологии каркасного домостроительства и облегченные элементы конструкции сооружения не требуют использования специализированной техники, что также уменьшает общую стоимость строительного процесса.

Оценка: 4.7 3 голосов

Нашу пошаговую инструкцию строительства каркасного дома мы разделим на несколько этапов:

Стоит отметить, что каждый этап строительства каркасного дома заслуживает отдельной статьи, в добавок ко всему, если описывать все возможные варианты фундаментов, крыш и т.д., то может получиться целая книга. В связи с этим, для улучшения читабельности, некоторые шаги в строительстве подробно описаны в отдельных статьях, а здесь – только то, что касается особенностей именно каркасного дома .

Шаг №1: Подготовительные работы для строительства каркасного дома

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

1. Подготовку участка
2. Разметку дома

Подготовка участка

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью.

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен.

Если Вы хотите узнать, как правильно произвести разметку фундамента под дом своими руками , да и так, чтобы все стены и углы были ровными и соответствовали проекту – советую прочитать мою статью об этом. Учитывая большой объем информации, пришлось ее вынести отдельно.

Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов , рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент , так же используется для строительства довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Шаг №3: Устройство пола каркасного дома своими руками

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания.

В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.

Устройство бетонного пола

Стоит отметить, что бетонный пол в каркасном доме устраивается, в случаях плитного фундамента, либо ленточного. С плитным все понятно — сама плита и будет являться полом первого этажа.

А вот в случае, если фундамент ленточный — бетонный пол устраивается из легких бетонов, таких как керамзитобетон , например.

Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов:

1. Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.

2. Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.

3. Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».

4. Углы стыкуются практически точно так же. На фото это отчетливо видно.

5. Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.

6. Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.


Когда обвязка фундамента каркасного дома готова, приступаем к следующему этапу нашей инструкции – сооружению каркаса пола.

Каркас пола в доме

Стоит отметить, что уже на этом этапе желательно предусмотреть все входящие в дом коммуникации, такие как вода и канализация. Электричество и газ можно подвести и потом, но, если заранее все предусмотреть — будет гораздо меньше проблем после.

Следующим шагом будет установка лаг, поверх обвязки. Если расстояние между опорами около 4 метров, то лучше будет использовать брус размером 100х200мм или 100х150мм. Можно использовать доску 50х200мм или 50х150мм, сшивая их по две.

Если расстояние менее 3 метров, можно использовать доску размером 50х150мм или лучше 50х200мм.

Монтаж лаг — несложный этап сборки каркасного дома, но есть некоторые нюансы, которые в данной инструкции необходимо предусмотреть:

Гидроизоляция и утепление пола каркасного дома своими руками

Стоит отметить, что гидроизоляция, так же как и пароизоляция, должны монтироваться с напуском, согласно инструкции к материалу, исключив при этом попадание влаги в утеплитель, как снаружи, так и изнутри. А сам утеплитель укладывается плотно, без щелей.

Вот мы и рассмотрели инструкцию по устройству пола каркасного дома, теперь пора приступать к стенам.

Шаг №4: Устройство стен каркасного дома

Следующим шагом нашей инструкции будет монтаж стен своими руками. Так же, как и с полом, скреплять все доски и брусья будем гвоздями и (или) монтажными металлическими уголками, некоторые крепления можно делать шпильками.

Стоит отметить, что практически весь каркас собирается из доски размером 50х150мм или 50х200мм, в зависимости от необходимой толщины стены и необходимой толщины утеплителя.

Некоторые считают, что по углам каркасного дома лучше будет установить брус, но это не совсем правильно, а почему – чуть позже, в процессе монтажа, я обо всем расскажу.

Итак, начнем собирать каркас стен будущего дома.

Для лучшего понимания и усваивания, нашу инструкцию устройства стен каркасного дома мы разделим на несколько этапов:

1. Сборка стен каркасного дома. Окна и двери
2. Установка и крепеж стен вертикально на местах

Сборка стен каркасного дома своими руками. Окна и двери

Стены будем собирать на уже готовом полу каркасного дома, это самый удобный вариант. Но надо учесть, что в этом случае, необходимо чтобы все размеры были точными, чтобы стены не получились длиннее или короче уже устроенного пола.

Для того, чтобы было понятно, о чем я говорю, сначала посмотрите на стену каркасного дома в разрезе , а затем я расскажу обо всем по порядку.

Теперь разберем пошагово, как собрать все стены каркасного дома своими руками:

1. В первую очередь, нам необходимо определиться с высотой потолка в доме. Допустим, что высота чернового потолка будет 280см. Значит вертикальные стойки каркасных стен должны быть 280-15=265см. На схеме видно, откуда взялись 15 см.

2. Расстояние между стойками, как правило, выбирается исходя из ширины листа утеплителя, как правило, его ширина 60 см. Если утеплитель на ватной основе, то расстояние делается меньше на 2 см, для более плотного соприкосновения.

3. Верхняя и нижняя доска стены раскладывается на полу и размечаются места, где будут прибиваться вертикальные стойки. Затем раскладываются сами стойки и пробиваются гвоздями 120-150мм. Можно дополнительно скрепить их уголками.

4. Стоит отметить, что каждая стена, будет меньше на толщину стены, чем длина пола. На схеме это хорошо видно.

5. Если длина стены больше чем длина доски, то стена собирается из нескольких частей. Так же это делается в тех случаях, когда мало помощников, потому что целая собранная стена будет иметь большой вес.

6. Как правило, для придания жесткости всей конструкции, между стойками монтируются перемычки. Жестких правил по количеству и частоте установки нет, все зависит от длины и высоты стен, но обычно они пробиваются по одной или две на один промежуток между стойками. Второй вариант лучше и виден на фото, в случае, когда пробиваются по одной — они монтируются в шахматном порядке (одна внизу, следующая наверху). Это можно сделать и потом, когда стены будут установлены. Чаще всего, перемычки пробиваются с расчетом, что они будут служить стыком фанеры или osb-плит, в зависимости от дальнейших работ.

7. Оконные и дверные проемы в стене каркасного дома устраиваются как показано на схеме.

8. Вот так это выглядит «в живую».


Самая распространенная ошибка, при сборке стен каркасного дома – это то, что многие забывают учитывать толщину доски при расчетах, тем самым стена получается не такой длины, как хотелось бы.

Установка стен на места

Стоит отметить, что при сборке стен, необходимо использовать шнур, натягивая его от одного угла к другому, иначе, углы будут ровные, а стены — нет.

Верхняя обвязка и усиление конструкции

Итак, каркас стен собран, теперь необходимо сделать верхнюю обвязку из такой же доски, как и стены.

Верхняя обвязка необходима, в первую очередь, для более крепкого сцепления углов, а также придаст единство всем частям каркасных стен и распределит между ними нагрузку.

Для этого необходимо поверх стен, по всему периметру, включая внутренние несущие, пробить доску гвоздями 120-150мм так, чтобы все стыки были перекрыты с напуском минимум 25-30 см. За исключением углов, где напуск будет равен толщине стены.

Следующим этапом нашей инструкции будет усиление всей конструкции в целом. Существует несколько вариантов, самый распространенный – усиление с помощью фанеры или OSB-плиты.

Как правило, пробив листами OSB-плиты одну сторону по всему периметру (внутреннюю или наружную), каркас дома уже становиться очень жестким.

Внутренние перегородки каркасного дома

Устройство внутренних перегородок почти ничем не отличается от устройства внешних стен, за исключением того, что к ним более мягкие требования в плане толщины и утеплению.

1. Внутренние перегородки, в отличие от внешних стен, можно делать меньшей толщиной. Тут все будет зависеть от предпочтений и комфорта по звукоизоляции.
2. Утеплитель, внутри перегородок, будет служить, в первую очередь, звукопоглощающим материалом, нежели теплоизоляцией.
3. Внутренние перегородки допускается утеплять без гидроизолирующих и пароизолирующих материалов.

Это все основные отличия внутренних стен от наружных, в остальном они устраиваются точно так же.

Шаг №5: Крыша каркасного дома

Крыша каркасного дома практически ничем не отличается от крыши для других домов, будь то бетонные, кирпичные или какие-нибудь другие. Даже больше скажу, монтаж крыши для каркасного дома будет менее трудоемкий, чем, например, для блочного или кирпичного, потому что ее крепеж к стенам будет значительно проще.

Стоит отметить, что строительство крыши – процесс очень ответственный, но если у Вас не сложная планировка дома, то его можно с легкостью осуществить своими руками.

Построение крыши любого дома, в том числе каркасного – очень большая тема, где присутствуют множество нюансов. Во-первых, существует множество видов крыш, и описать подробно все – не представляется возможным в одной статье. Ну а во-вторых, чтобы не запутывать Вас, я, пожалуй, перенесу эту тему в отдельную статью.

Шаг №6: Утепление каркасного дома

Вот мы и подобрались к завершающему этапу строительства каркасного дома – его утеплению. Утеплять необходимо все – пол, стены и потолок.

Более подробно об утеплении каркасного дома своими руками , Вы сможете прочитать в другой пошаговой инструкции, здесь обсудим только общие моменты.

Выбирая утеплитель для стен каркасного дома, необходимо учитывать не только характеристики самого утеплителя, но и особенности дерева, с которым не все виды утеплителя будут хорошо взаимодействовать.

Вот небольшая инструкция по утеплению каркасного дома своими руками:

1. Снаружи, поверх листов OSB, натягивается специальная гидроизолирующая мембрана. Какой стороной – должно быть в инструкции к ней.
2. Изнутри дома, между стоек, укладывается утеплитель, в несколько слоев, в зависимости от требований к дому и толщины стены. Каждый слой укладывается с напуском на стык предыдущего, чтобы избежать мостиков холода.
3. Утепление пола происходит таким же образом.
4. Потолок лучше утеплять с чердака, предварительно набив пароизоляционную пленку снизу на потолочные балки и подшив их доской или фанерой.
5. После укладки утеплителя, необходимо поверх него набить пароизоляционную пленку, она защитит утеплитель от влаги изнутри.
6. В зависимости от нужд и дальнейших отделочных работ, поверх пленки на стены набивается обшивочный материал – доска или рейки, но чаще всего – листы OSB, поверх которых, в будущем, ведется чистовая отделка.

Как Вы уже увидели, текста получилось очень много. Но, я считаю, здесь подробно были описаны все этапы строительства каркасного дома своими руками , несмотря на то, что некоторые моменты были вынесены в отдельные темы, но это только лишь для Вашего удобства.

Я надеюсь на то, что придерживаясь данной пошаговой инструкции, Вы сможете без особого труда и с минимальными затратами обзавестись теплым, уютным и надежным домом.

Красивый каркасный дом своими руками. Как построить каркасный дом своими руками – пошаговая инструкция. Обшивка фасада и внутренние работы

Каркасный дом — заслуженно держит пальму первенства, как самый надежный, теплый, быстровозводимый и энергоэффективный объект массового строительства, повсеместно используемых на сегодняшний день. Строение каркасных домов давно используется во многих развитых странах: к примеру в США, Австралии и Канаде их процент достигает почти 90%, а в Европе приближается к 80%. Приятно, что технология строительства каркасных домов добралась и до России. Застройщики все чаще прибегают к освоению данной технологии, однако не каждый из них добросовестно соблюдают основные принципы каркасного домостроения. Порой правила нарушаются в угоду непрофессиональных строителей, а зачастую потому, что не все строители изучили данную технологию. Поэтому, чтобы не тратить деньги и время на поиск профессиональной бригады строителей, каких на сегодняшний день не так уж и много, самостоятельно отправляемся в проектное бюро, для составления подробного и подходящего вам проекта, ищем парочку помощников, готовим необходимый инструмент и буквально через пару месяцев, наслаждаемся проделанной работой, итог которой — готовый каркасный дом.

Строительство каркасного своими руками

В большинстве случаев, при строительстве дома каркасного типа для изготовления каркаса используют дерево. Можно конечно использовать и металл, конструкция каркаса при этом будет весить существенно легче, но затраты на материал увеличатся практически на 40%, что является весомым аргументом отказаться от этой затеи, в пользу использования дерева. К тому же основной философией каркасного домостроения — это существенное уменьшение сметной стоимости строительства.

Собирается каркасный дом, как детский конструктор, в определенной последовательности, которую нельзя нарушать во избежание ослабления и неустойчивости строения.

Поэтапный порядок возведения можно описать в следующей последовательности:

Фундамент каркасного дома

Строительство фундамента является главнейшим и ответственным шагом при строительстве любого объекта. Технологий его возведения достаточно много: , и другие, у каждого свои нюансы и особенности. Так как строительство каркасного дома осуществляется максимум в 2 этажа, возводить его можно на любом типе фундамента.

Виды фундаментов, которые можно использовать при строительстве каркасных домов

Наиболее разумным решением будет строительство ленточного или свайно винтового фундамента. Задачей таких фундаментов является не столько выдерживать огромный вес здания, сколько создать жесткость скрепления основания для всей конструкции, путем добавления в монолит армирующего каркаса в первом и соединение свай ростверком во втором случае.

Укладка бруса нижней обвязки

Перед тем как приступить к укладке нижнего бруса, следует еще раз проверить горизонтальность плоскости плиты либо ростверка.

При положительном результате на фундамент по периметру расстилается гидроизоляционный слой рубероида, на верх которого укладывается сам брус.

Наиболее популярными способами скрепления бруса в углах являются: соединение «в пол дерева» и соединение «в лапу». И один и второй способ является достаточно надежным.

Скрепить запиленые углы между собой можно 150 мм . гвоздями (по 4 на каждый угол), либо деревянным нагелем, который плотно вбивается в заранее высверленное отверстие.

Помимо соединения стыковочного угла, нагель служит крепежным элементом для установки угловых вертикальных стоек, срезать его заподлицо не следует, он должен выступать над основанием бруса нижней обвязки на высоту не менее 10 см .

Варианты соединений углов нижней обвязки

Важно! Перед окончательным соединением углов, необходимо убедиться, что выложенный из бруса периметр имеет равные диагонали и прямые углы.

Следующим шагом будет скрепление нижней обвязки с фундаментом. Для этих целей используется анкерный болт диаметром 16-18 мм . Для качественного соединения двух конструкций, в основание ростверка болт должен входить на глубину не менее 100 мм . Шаг крепления анкеров от 1-1.5 м . Для большей площади соприкосновения, под болт либо шпильку необходимо положить гайку максимально возможного диаметра.

Крепление нижней обвязки с использованием анкеров

Если же на этапе заливки фундамента в ленту были вставлены крепежные шпильки, то анкера в этом случае не понадобятся. В размеченном брусе высверливаются отверстия в которые будут вставляться забетонированные металлические шпильки.

Сверху шпилек надеваются шайбы толщиной не менее 3 мм ., после чего плотно затягиваются гайками. На этом этапе, крепление нижней обвязки можно считать завершенной.

Возводя дом по каркасной технологии, первым делом производится установка угловых столбов. Если при соединении углов нижней обвязки использовался деревянный нагель, то столб устанавливается, на выступающую его часть. Для этого в нижней торцевой части столба коловоротом высверливается необходимое отверстие, для их плотного соединения.

Для большей эффективности можно использовать специальный скрепляющий клей. Нагель должен быть изготовлен из твердых пород древесины, таких как дуб или береза, сечением не менее 20Ø мм .

В случае соединения углов нижней обвязки с помощью гвоздей, столбы с двух сторон скрепляются с основанием обвязки оцинкованными металлическими уголками с усилением, толщиной 4 мм . Для крепления уголка использовать черный фосфатированный саморез по дереву.

Крепление столба используя металлический уголок

В обоих вариантах столбы дополнительно фиксируются временными укосинами, сделанные из отрезков обычной доски.

Во первых это значительно ослабляет основную конструкцию нижней обвязки, во вторых — сложность и необходимая ювелирная точность запилов, существенно замедляет общий процесс сборки каркаса.

Установка стоек

После окончательной установки и фиксации угловых столбов, по заранее отмеченным местам согласно проекту, ставятся остальные стойки.

Крепятся они с помощью того же металлического уголка. При возведении каркасных домов используется два основных шага между стойками:

• Шаг — 400 мм . Частый шаг установки стоек, делает каркас особо прочным, что позволяет возводить, как одноэтажные, так и двухэтажные строения. Так же полученное расстояние позволяет крепить стандартные листы гипсокартона не подрезая их до нужного размера.
• Шаг — 600 мм . Такой шаг чаще используют при строительстве одноэтажных построек, потому что конструкция в этом случае получается менее прочной и попросту может не выдержать нагрузки второго этажа. Данный шаг позволит использовать без подрезки не только гипсокартон, но и стандартный утеплитель.

Рис 2. Схема установки оконных проемов и их усиления

В местах оконных и дверных проемов, из-за отсутствия полноценной вертикальной стойки, каркас обязательно должен быть дополнительно усилен.

Для этого на боковые стойки относительно окна наращиваются еще по одной доске. Они примыкают к основной шаговой стойке стены, от нижней обвязки до верхней балки оконного проема.

Над проемом устанавливается несущий ригель. Таким образом укрепляется несущая способность конструкции ослабленного узла (см. рис. 2) .

Укладка бруса верхней обвязки

Углы верхней обвязки, аналогично нижней соединяются в «пол дерева» либо в «лапу», только для их скрепления с угловыми столбами использование нагеля уже не обязательно, достаточно будет пару гвоздей забитых сверху и по одному уголку с каждой стороны столба.

По такому же принципу «снизу уголки и два гвоздя сверху» верхняя обвязка связывается с остальными стойками. Перед монтажом важно в последний раз проверить вертикальность всех выставленных стоек.

Схема верхней обвязки

Балки перекрытия

Балка перекрытия представляет собой обрезную доску установленную поперек на верхнюю обвязку. Способ крепления балок — гвоздь, металлический уголок.

Размещать балки необходимо непосредственно над вертикальными стойками, так нагрузка второго этажа будет распределена равномерно на все несущие стены.

Сечения балок для различных пролетов:

Если кратность проема не равна 1 м ., то округлив промежуточное число, применяем наиболее близкое значение приведенное из таблицы.

Чтобы конструкция имела большую несущую способность, располагать балки перекрытия нужно перпендикулярно той стене, которая имеет большую длину.

К примеру возьмем дом с размерами 5х8 м ., так вот балки необходимо укладывать перпендикулярно стене, которая имеет длину 8 м . Если конструктивная особенность крыши для её свеса требует вылета балок, то необходимо изначально учесть это и сделать размер балок длиннее.

Укосы и перемычки

Для сопротивления сильным ветрам, каркасный дом должен обладать особой прочностью. Поэтому все основные стойки и угловые столбы желательно усилить так называемыми укосами. Укосы изготавливаются из бруска размером 70х50 мм .

На каждую стойку по 4 укоса (по 2 сверху и 2 снизу). Используя рулетку и уровень проверяется диагональ и вертикаль получившихся пролетов.

Для плотного соприкосновения бруска со связываемыми элементами, его необходимо запилить под нужный угол, после чего, используя гвозди, произвести их монтаж.

Второй не менее эффективный способ укрепления каркаса — установка горизонтальных перемычек между несущими стойками, это значительно добавит конструкции пространственной жесткости, к тому же предотвратит вертикальное сползание утеплителя, являясь для него горизонтальной опорой.

Материалом для перемычек служит доска тех же размеров, что и сами стойки. Устанавливать перемычки необходимо пропорционально разбив пролет на равные секции. Крепление так же производится с помощью гвоздя.

Возведение стропильной системы

Использовать натуральную черепицу либо другие тяжелые материалы, строители настоятельно не рекомендуют, для этого нужно экспертное заключение квалифицированного специалиста о возможности применения данного типа кровли, которое он сможет дать только после полного изучения несущей способности каркаса.

Подробнее ознакомиться с технологией возведения стропильной системы вы можете в данном видео:

Как вы смогли убедиться, возводится каркасный дом своими руками достаточно быстро и просто. Имея определенные навыки в строительстве и необходимый инструмент, бригада из двух трех человек сможет построить данный тип строения в довольно сжатые сроки.

Строительство каркасного дома позволяет быстро решить жилищную проблему, сэкономить на материалах и выполнить работы своими руками. Сборка занимает всего 2-3 месяца, а расходы на древесину сокращаются почти в два раза (по сравнению со зданиями из бруса). Возвести каркасник можно без серьезного опыта в строительстве – в этом вам поможет пошаговая инструкция.

Существуют несколько технологий строительства каркасного дома: канадская, финская, немецкая, с использованием деревянной или металлической основы . Но в любом случае в конструкцию входят следующие элементы:

• верхняя и ;
• вертикальные стойки;
• стропильная система;
• теплозвукоизоляционный слой;
• внутренняя и наружная обшивка.

Толщина стен зависит от региона строительства и назначения дома – для временного или сезонного проживания. Набор материалов стандартен: деревянные брусья, доски, панели ОСП, влагостойкая фанера, утеплитель, крепеж. Специализированный инструмент не требуется, но иногда может понадобиться техника для монтажа крупногабаритных элементов.

Подготовка к строительству

Основа каркасного дома – материалы из древесины, которым вредит избыточная влажность . Важно выбрать правильный участок под застройку – сухой, без заболоченных зон, не затопляемый во время дождя. Необходимо предварительно выровнять грунт, удалить мусор, подготовить проезд для грузовой техники.

Второй этап – разработка . Эту задачу лучше доверить специалистам, которые учтут существующие строительные нормы, согласуют документы в разрешительных инстанциях . Если навыки позволяют, можно взять типовой проект и адаптировать его под собственные нужды. Главное – не забыть об инженерных коммуникациях и учесть рекомендованные размеры дома.

Важно! Чтобы быстро построить каркасный дом, обязательно составьте смету и распишите все этапы проведения работ. За основу можно взять следующую пошаговую инструкцию.

Этапы строительства каркасника

Деревянные конструкции подвержены биологическому разрушению, неустойчивы к огню. Для решения этой проблемы применяются антипирены и биозащитные составы . Удобнее всего использовать комплексное средство, защищающее от огня, древоточцев и гниения. Обработка пропитками необходима на каждом этапе строительства каркасного дома.

Устройство фундамента

Каркасник весит гораздо меньше брусового или кирпичного дома, поэтому для него достаточно облегченного фундамента.

Самый популярный вариант – ленточный . Для его обустройства копают траншею по разметке будущего дома, устанавливают в нее деревянную опалубку, заливают ее бетонным раствором, утрамбовывают смесь. Для утрамбовки используют ручные инструменты или специальные вибраторы.

На втором месте находится – буронабивной или винтовой . В первом случае сваи забивают в заранее пробуренные отверстия, во втором – ввинчивают вручную или с помощью спецтехники. Поверх них обустраивают ростверк в виде ленты толщиной 200-400 мм и высотой 200-300 мм . Он связывает сваи в единое целое, повышая прочность конструкции. При обустройстве свайного фундамента важно учитывать особенности почвы и точно соблюдать технологию. Иначе грунт вспучится и расшатает сваи.

Плитный фундамент – отличный вариант для тех, кто решил построить каркасный дом собственными руками. Залитая из бетона плита компенсирует сезонные расширения грунта. Рекомендованная высота составляет 250-500 мм. Практичнее всего утепленная шведская плита (УШП), состоящая из нескольких слоев:

• утрамбованная песочная подсыпка;
• жесткий пенопласт толщиной 200 мм;
• армированная бетонная смесь;
• трубы теплого пола;
• выравнивающая стяжка.

УШП объединяет фундамент, монолитный пол и отопительную систему. Но такое основание требует больших финансовых вливаний.

Один из самых доступных фундаментов – столбчатый . Он представляет собой небольшие столбики, установленные на грунт или заглубленные в него. Столбчатый фундамент легко сделать своими руками, но из-за невысокой надежности он подходит только для бытовых построек.

Устройство чернового пола

Существует два вида деревянного чернового пола:

• несущая конструкция используется в сочетании с ленточным или свайным фундаментом ;
• решетчатая конструкция применяется в тандеме с плитой или бетонной стяжкой.

В первом случае горизонтальный уровень соблюдают на этапе обустройства цоколя или ростверка, во втором – на этапе заливки основания.

Технология укладки чернового пола напоминает схему возведения стен . Сначала устанавливают несущее основание – лаги и поперечины. При необходимости лаги наращивают внахлест. Для усиления конструкции используют дополнительные распорки. На этом же этапе прокладывают инженерные конструкции: водопровод, газопровод и канализацию.

Возведение каркаса

Каркасы быстровозводимых домов бывают металлическими и деревянными. Если у вас нет опыта строительства, лучше заказать готовый к монтажу заводской набор. В противном случае необходимо точно соблюдать технологию сборки . Существует два варианта:

• собирать все элементы на месте установки;
• поэтапно собирать стены на горизонтальной поверхности и устанавливать их на место.

Второй способ более удобный и производительный – особенно для каркасов из металла. Для сборки последних используется сварочный аппарат.

Возведение каркаса проходит в несколько этапов:

1. Нижняя обвязка. Размер ее поперечного сечения зависит от типа фундамента . Обвязку располагают выше отметки грунта, тщательно обрабатывают антисептиками и гидроизолируют.
2. Каркас каждой стены. Шаг стоек составляет 60 см при дощатой обшивке и 62,5 см при щитовой обшивке . Последний точно соответствует стандартным габаритам ОСП плиты. На этапе монтажа часто устанавливают временные раскосы. Максимальная нагрузка ложится на углы, поэтому для их производства применяют самые прочные материалы.
3. Верхняя обвязка. Выбор материала зависит от нагрузки, которую будет нести конструкционный элемент. При высокой прочности металл требует большого количества засверливаний и дорого стоит. Удобнее использовать деревянный брус, одинарные или сдвоенные доски . Их толщина зависит от площади дома.
4. Балки перекрытия. При строительстве каркасного дома не применяют железобетонные перекрытия – они слишком много весят. Лучше всего для этой цели подходят доски размером 50*200 мм или спаренные доски размером 50*150 мм . Шаг варьируется от 40 до 60 см. Внутренние перегородки. Они могут быть дощатыми (одно- или двухслойными), каркасно-обшивными с утеплителем или без него. Для возведения перегородок подойдут сухие пиломатериалы, фанера, ДСП, гипсокартон, ОСП.

Для соединения деревянных элементов используют несколько технологий: стык под углом 90°, стык с обрезкой под 45°, соединение «в пол-дерева», соединения «шип-паз» .

Обустройство крыши

Возведение крыши – один из важнейших этапов в строительстве каркасного дома. Следует заранее определить ее вид, тип стропильной системы, материал обшивки. Для каркасника хорошо подходит двускатная кровля с уклоном не меньше 28 и не больше 50 градусов .

Для стропильной системы понадобятся доски сечением 50*150 или 50*200 мм – размеры зависят от расчетной нагрузки и используемого утеплителя. Стандартный шаг составляет 60 см. Две доски соединяют на земле, поднимают готовую конструкцию на крышу и монтируют ее на верхнюю обвязку со свесом в 35-70 см. Чтобы крыша была ровной, стропила устанавливают сначала на фронтоны, а затем – в середине. Финишный этап – монтаж прореженной или сплошной обрешетки, поверх которой крепят кровельный материал.

Утепление и обшивка каркаса

Готовый каркас обрабатывают антисептиками, хорошо просушивают и обшивают плитами OSB. Образовавшиеся ячейки заполняют утеплителем – минеральной ватой или пенополистеролом . Толщина слоя зависит от назначения дома – для постоянного проживания требуется не менее 15-20 см. Стеновой пирог выглядит следующим образом:

• ветрогидроизоляция;
• внешняя обшивка -плит;
• утеплитель;
• пароизоляция;
• внутренняя обшивка из ГКЛ или ОСП+ГКЛ.

Для наружной отделки используют сайдинг, деревянные или фиброцементные панели, штукатурку, декоративный кирпич.

Внутренняя отделка

Это финишный каркасного дома. Легкие стены не дают усадку, поэтому можно сразу приступать к отделке. Она проходит в несколько этапов:

• Окончательное обустройство пола. Сначала монтируют деревянную основу из досок сечением 50-150 мм – их концы укладывают на опорные брусья или на фундамент. Нижнюю часть лаг закрывают гидрозащитой, за ней следуют утеплитель, пароизоляция, доски или ОСП. Напольное покрытие – линолеум, ламинат или паркет.
• Подшивка потолка. Обрешетку крепят к опорным брусьям, в образовавшиеся секции укладывают пароизоляцию и утеплитель . Слои закрывают гипсокартоном или другим плитным материалом.

При соблюдении технологии строительства каркасный дом будет служить вам долгие годы. Главное – подобрать правильный проект, соответствующий климатическим условиям региона и нормативным требованиям.

Каркасная технология строительства объединяет дома, в основе которых лежит каркас – жесткая конструкция из дерева или металла. Главное преимущество таких зданий – быстрота возведения. Они подходят для любого грунта и климата. Небольшой вес строения — повод сэкономить, сделав фундамент малого заглубления. Если вы все еще сомневаетесь, стоит ли строить каркасный дом или лучше отдать предпочтение каменному, изучите особенности технологии, виды строительства, преимущества и недостатки.

Виды каркасных домов

По классической технологии сначала собирают каркас из верхний и нижней обвязок, вертикальных стоек и поперечных балок, затем обшивают его листовыми материалами, утепляют, делают . Утеплитель монтируется враспор в промежутки между стойками. Шаг стоек делают чуть меньше, чем ширина листов утеплителя, чтобы обеспечить плотное прилегание без щелей.

Выделяют несколько видов каркасных домов:

1. Дома из SIP-панелей (канадские).
2. Технология «Платформа».
3. Каркасно- по немецкой технологии.
4. Каркасно-рамочные, в том числе фахверковые.
5. Каркасные дома с .

Дома из SIP-панелей — опыт канадских строителей

SIP-панели или сэндвич-панели — готовые щиты небольшого размера с утеплителем внутри , которые используют для перекрытий и стен. В качестве утеплителя обычно используется полистирол, его вклеивают между двумя листами ОСП и прессуют. ОСП — ориентированно-стружечная плита, смесь щепок и стружки, проклеенная смолами.

Слой утеплителя немного короче плит, это углубление нужно для крепления к брусу. Для соединения панелей применяют принцип «шип-паз», места стыков перед установкой запениваются монтажной пеной. Крайняя панель присоединяется к лагам перекрытия или брусьям каркаса.

SIP-панели производят в заводских условиях, это ускоряет сборку дома на месте. Технология широко используется в Канаде и США, поэтому дома, построенные с ее помощью, часто называют «канадскими» .

Недостатки : проект должен предусматривать систему принудительной вентиляции, иначе будет образовываться конденсат. Использование готовых заводских панелей значительно дороже, чем обычное утепление и монтаж ОСП.

Технология «Платформа» — сборка стен на полу

Щиты для стен собирают в горизонтальном положении на плоскости пола, который служит платформой, а затем поднимают. Иногда обшивка тоже крепится, пока щит лежит. Чтобы каркас не перекашивался, делают укосины — дополнительные наклонные подпорки.

Укосины врезают под углом в верхнюю и нижнюю обвязки, для прочности прибивают к каждой вертикальной стойке. Если стены делают из плитного материала, то конструкция получается достаточно жесткой, тогда укосины ставят временно, а потом убирают. Щиты для второго этажа собирают на перекрытии. Такая «послойная» сборка позволяет обойтись без строительных лесов.

Каркасно-щитовые дома по немецкой технологии — практичность и энергоэффективность

Немецкий вариант каркасно-щитовых домов — рекордные сроки строительства и готовые стеновые панели. Большие щиты полностью собирают на заводе и привозят на стройку уже со вставленными окнами, обшивкой и даже с проложенными коммуникациями.

Однако размеры панелей требуют для транспортировки мощную технику, которая не всюду в состоянии проехать и развернуться. Другой недостаток — сложность контроля качества панелей со стороны заказчика при их производстве на заводе.

К достоинствам таких домов, помимо быстрого возведения, относят энергоэффективность . Практичные немцы учитывают затраты не только на строительство, но и будущую эксплуатацию. Если зима окажется морозной, то стоимость обогрева загородного дома выльется в значительную сумму, поэтому строение должно хорошо «держать» тепло.

Каркасно-рамочные и фахверковые дома — монтаж утеплителя в «раму»

Каркасно-рамочный способ — возведение каркаса из бруса и досок, которые образуют «рамы» для монтажа обшивки и утеплителя. При выполнении внутренней отделки есть возможность спрятать коммуникации в стены, но это же оборачивается минусом, если впоследствии понадобится переделка. На передний план выходит «человеческий фактор», так как готовых щитов нет, полностью собирается вручную.

Фахверковые дома отличает характерный каркас с наклонными балками, который виден снаружи и выделен цветом. Традиции фахверка родом из средневековья, но тогда пространство между брусьями заполняли камнем и глиной, а сегодня для домов в этом стиле характерны большие площади остекления.

Основная нагрузка приходится на каркас, которому наклонные элементы придают жесткость, поэтому стекло для заполнения пространства между балками используют, не опасаясь, что оно лопнет.

Для каркаса обычно берут клееный брус, он не деформируется и не трескается. Толщина бруса зависит от требований к толщине теплозащитного слоя.

Фахверк обладает всеми достоинствами каркасного дома: малым удельным весом, отсутствием усадки, но плюс к этому — оригинальным внешним видом. Однако эстетическая привлекательность имеет обратную сторону: разработка индивидуального проекта в этом стиле обходится дороже, чем для традиционного «каркасника».

Каркасные дома с ДОК

Использование двойного объемного каркаса устраняет мостики холода, позволяет строить теплые дома для круглогодичного проживания высотой до 5 этажей. Вертикальные стойки располагаются со смещением в шахматном порядке. Утеплитель укладывают в два слоя, полностью устраняя щели.

ДОК — каркас повышенной прочности, позволяет увеличить нагрузку на перекрытия. Технология делает возможным проектировать дома сложной конфигурации.

Конструкция каркасного дома

Строительство дома по каркасной технологии во многом похоже на сборку конструктора. Что входит в этот «конструктор» и как его правильно собрать?

Основные узлы каркасного дома

От того, насколько грамотно рассчитаны и выполнены узлы каркасного дома, зависит его надежность и прочность. Если узлы каркаса соответствуют СНиП, то дом выдержит любую снеговую и ветровую нагрузку, прослужит много лет при надлежащей эксплуатации. Узлы делятся на конструктивные и вспомогательные.

Конструктивные узлы:

• крепления обвязок;
• места врезки укосин;
• силовые элементы дверных и оконных проемов;
• узлы перекрытий;
• каркас кровли.

Каркасный дом собирается при помощи гвоздей, обвязка крепится к фундаменту анкерами. В местах соединения лаг, углах между стенами, дверных и оконных проемах необходимо точно придерживаться технологии, так как устранить недостатки после завершения строительства не всегда возможно.

Угол строения

Правильное соединение элементов обвязки и крепление угловых стоек важно для обеспечения прочности и предупреждения мостиков холода. Для нижней обвязки используют брус, соединенный «в полдерева». Для фиксации стоек устанавливают укосины. При установке вертикальных стоек обязательно проверяют значения углов.

Фундамент

Технология каркасного дома позволяет использовать – мелкозаглубленный ленточный или столбчатый. Однако выбор типа и устройства фундамента зависит не только от проекта дома, но и от климатической зоны, уровня грунтовых вод, глубины промерзания, рельефа, типа грунта.

Пучинистые грунты расширяются и вспучиваются при промерзании, слабые — «сдвигаются» при сильном давлении. Перед началом строительства следует взять пробы грунта, чтобы выяснить, может ли он служить основанием для фундамента. Сыпучие грунты укрепляют или частично снимают.

Сооружение фундамента начинают с основания — площадку выравнивают, очищают от дерна, затем роют траншеи или готовят подушку из щебня, в зависимости от грунта.

Пучинистые грунты встречаются во всех регионах средней полосы России. Влага, находящаяся в почве, замерзает, грунт увеличивается в объеме и «выталкивает» опоры. В этом случае фундамент должен быть ниже уровня промерзания или располагаться ближе к поверхности — мелкозаглубленный тип.

Еще одна проблема — сезонность. Заливку бетона делают при плюсовой температуре, но строители работают и зимой, причем в это время клиентам обычно предлагаются скидки. Чтобы не зависеть от времени года, выбирают свайно-винтовой фундамент . В почву ввинчивают полые сваи и заливают полости бетоном. Достоинство способа в том, что воздух свободно циркулирует в цокольной части, это предохраняет дерево от гниения.

Если выбор пал на свайно-винтовой фундамент, рекомендуется делать пробное «ввинчивание», чтобы выяснить, где начинается твердый грунт, на какую глубину устанавливать сваи.

Плитный фундамент — надежный, но дорогостоящий, требующий больше времени, поэтому массово его не используют.

Виды каркаса: дерево или металл

Традиционно каркас делают из дерева: брус 100х100 мм и обрезная доска. Если планируется мансардный этаж, то для увеличения прочности конструкции толщина бруса увеличивается.

Использование каркаса из оцинкованного не подверженного коррозии металлического термопрофиля увеличивает срок эксплуатации дома. Перфорационные отверстия делают профиль легким, поэтому у строения малый вес, но каркасу не страшны гниение и пожары. Основная сложность в работе с термопрофилем — герметизация, если не соблюдены правила строительства, будут лишние теплопотери.

Крыша и кровельные материалы

Конструкция крыши проектируется с учетом снеговой и ветровой нагрузки, а выбор кровельных материалов зависит от бюджета заказчика, уклона кровли, допустимой нагрузки.

Основные виды крыш:

• двускатная;
• вальмовая;
• мансардная.

Популярные кровельные материалы:

• асбоцементный шифер;
• листовая сталь;
• металлочерепица;
• ондулин (битумный шифер).

Достоинства и недостатки каркасной технологии

Технологию каркасного строительства нельзя назвать идеальной, у нее есть не только преимущества, но отрицательные стороны.

Достоинства быстровозводимых домов

1. Сроки строительства — главный, и зачастую, решающий аргумент для заказчика. После того как застынет фундамент, простой проект собирают за две недели. Строительство дома большой площади со сложным архитектурным решением занимает несколько месяцев.
2. Материалы, используемые в каркасном строительстве: клееный брус, доски, ОСП-плиты, SIP-панели, не деформируются от перемены влажности. Можно сразу приступать к чистовой отделке.
3. Экономия на всех этапах: облегченный фундамент, невысокие транспортные расходы, недорогие материалы и монтаж.
4. Использование мелкозаглубленных фундаментов.
5. Возможность строительства на сложных грунтах.
6. Современные утеплители обеспечивают хорошую теплоизоляцию и позволяют жить в каркасном доме круглый год.
7. Всесезонность строительных работ.
8. Допускается прокладывание коммуникаций в полостях стен.

Недостатки и слабые стороны

1. Основной недостаток — небольшой срок эксплуатации, 50-80 лет. Однако любую деревянную постройку нужно ремонтировать, при должном уходе дом простоит дольше.
2. Каркасные дома — малоэтажные. Исключение — проекты с каркасом из металлических профилей. При деревянном каркасе не рекомендуется делать три этажа, но мансарда вполне допустима.
3. Перепланировка в щитовых домах невозможна, а в каркасно-рамочных зависит от проекта: некоторые стены убираются, если они не несущие. Но вопрос нужно обязательно согласовать с авторами проекта.
4. Низкая шумоизоляция.
5. Если в качестве утеплителя используется пенопласт, дом может пострадать от грызунов.
6. Низкая пожаробезопасность — относительный недостаток. Существуют утеплители, стойкие к возгоранию, например, базальтовая вата. Деревянные части строения обрабатываются защитными составами.

Видео: как построить каркасный дом

В этом видео ускорено показаны все этапы строительства дома по каркасной технологии.

Возведение каркасных сооружений давно уже стало необычайно популярным. Ничего удивительного в этом нет. Данный метод постройки весьма привлекателен несложной технологией, которая позволяет провести все работы собственными силами, не обращаясь к помощи наемных рабочих. Да и материалы для постройки требуются не слишком дорогие и вполне доступные.

Однако, определяясь с типом , следует исходить не из одной только массы здания.

Обязательно учитываться должен и , на котором планируется возвести здание. Если он глинистый, достаточно тяжелый, то без основательного, монолитного фундамента вряд ли удастся обойтись. Если же в грунте нормальное содержание песка, то вполне хватит или .

Если домовладелец сомневается в качестве грунта для постройки на своем участке, то он может уточнить его тип и состав в местном архитектурном бюро. Не стоит пренебрегать , не убедившись предварительно, что без него на самом деле можно обойтись. В предполагаемом строительстве будет использоваться природный материал древесного происхождения. Даже полностью обработанному, качественному материалу, лучше избегать длительных контактов с водой.

Имеется две схемы строительства каркасного дома:

• все мероприятия полностью ведутся самостоятельно. Готовые блоки не применяются: только исходные строительные материалы;
• возведение сооружения из полностью готовых, укомплектованных блоков, которые изготавливаются промышленным способом.

Рассмотрим первый, более демократичный вариант

Схема узлов каркасного дома: закладка фундамента

Материал для крыши выбирается согласно предпочтениям и возможностям хозяина стройки. Это может быть , рубероид, и многое другое. Как и прочие монтажные работы, установка каркаса также начинается с углов.

Концы крышного каркаса надежно крепятся к лагам перекрытий. Крыша обычно имеет форму равнобедренного треугольника. Расстояние меж стропилами соотносится с шириной материала, который предполагается использовать в качестве утеплителя или покрытия.

Каркас крыши удобно собрать на поверхности земли, а потом поднять его и установить на дом.

Обшивка каркасного дома своими руками

Схема пирога каркасной стены

Варианты обшивки могут быть разными. Это , и другое. Под обшивку внахлест укладывается прочный, водонепроницаемый материал, с запасом 20-30 см.

Выбранным материалом оббиваются стены, потом кровля, вставляются окна и двери. Полы настилаются в последнюю очередь. Доски подшивают под проложенные лаги, все промежутки, образовавшиеся между досками и лагами, заполняются утеплителем.

Если имеется такая возможность, то утепление пола лучше сделать двуслойным.

Сначала слой пенопласта, вслед за ним укладывается минеральная вата. Когда весь утеплитель выложен, укладываются половые доски. Они размещаются перпендикулярно лагам. Для большей ровности и гладкости пола, сверху можно отделать его плитами OSB или листами фанеры я. Это достаточно сложный процесс, поэтому перед началом работ следует внимательно изучить технологию. Кто не слишком разбирается в строительных работах, сразу может не понять, что же это за узлы.

Это важные места соединения отдельных конструктивных элементов строения. Наиболее ответственные среди них – перекрытия, стены и кровельная система . Каждый из обозначенных главных узлов в собственной конструкции имеет также определенное количество узловых соединений.

Перечислим их по порядку, в направлении снизу строения вверх:

• в угловых соединениях это стыковка нижней обвязки между собой; крепление к поверхности фундамента нижней обвязки, состоящей из бруса;
• монтаж вертикальных стоек: сначала устанавливаются угловые стойки, и только потом оставшиеся;
• надежная фиксация верхней обвязки, состоящей из бруса;
• соединения, служащие для надежной фиксации конструкции самого каркаса как в вертикальной, так и в горизонтальной плоскостях: это гарантирует ему жесткость и устойчивость;
• крепление потолочных балок к обвязке из бруса наверху.

Соединения основных элементов крыши между собой:

• верхней обвязки и ;
• самих стропил на самом верху, в зоне конька;
• и стропил;
• стропил и контробрешетки;
• стропил и обрешетки

Все обозначенные узлы являются несущими, так как они отвечают за надежность и прочность всей конструкции. Второстепенные узлы также не стоит упускать из виду, они не менее важны для устойчивости строения. Это межэтажные перекрытия и лаги. В качестве проверенного соединения отдельных элементов постройки применяют специальные крепежные элементы.

Строительство каркасного дома- дело долгосрочное и требующее стратегического продумывания многих вещей наперед, поэтапно. Очень важно соблюдать технологию строительства, которую разработали в Канаде и Скандинавии. Какой материал использовать и какой должен быть пирога перекрытия и стен — зависит от выбранной технологии, но есть четкие правила, которые нужно соблюдать всем.

Южным и центральным регионам России больше подойдет канадская технология, а северным регионам — финская технология. По любой из технологий можно построить долговечное жилище для вашей семьи, причем собственноручно.

Моя поэтапная инструкция строительства каркасного дома написана по схеме: что нужно сделать на данном этапе + дополнительные ссылки на то, как Я ЭТО ДЕЛАЛ и как это НУЖНО сделать. Устройство каркасного дома достаточно сложное, но я помогу вам в нем разобраться, и тогда вы сможете построить такой дом самостоятельно или уметь управлять бригадой, чтобы вас не обманули нерадивые работники.

Проект

Без проекта лучше каркасник не строить. Самому сделать проект вполне реально (особенно размером 6×6), но долго, если дом большой и со сложной крышей. Даже садовый домик по этой технологии может потребовать проектирования.

Можете делать проект постепенно, в дни отдыха от стройки. Нарисовали обвязку — построили, нарисовали лаги пола — реализовали и так далее. Правда, это может привести к тому, что вы сделаете на каком-то из этапов что-то непредусмотренное заранее, но если выхода нет — то делайте так.

Решите вопрос с этажностью. Два этажа своим трудом строить — очень тяжело. Поэтому я выбрал одноэтажник.

Инструмент и крепеж

Если задумали построить каркасный дом, то без инструментов будет тяжеловато. Список нужных инструментов уже есть у меня на сайте.

Лучше также оптом заранее закупить крепеж. В каркасном доме используются: гвозди 3,1-3,5×90 гладкие, а также ершеные гвозди 60мм (для обшивки стен ОСП) и 70 мм (для обшивки пола или крыши плитными материалами).
Самому строить каркасник лучше с помощью гвоздезабивного нейлера, так как гвоздей на среднестатистический каркасник уходит 10-20 тысяч. Поберегите свои руки! К нему нужно закупить шланг, переходники, масло и компрессор. Ну и не забывайте про специальные гвозди, я взял сразу 100 кг и остатков почти не осталось, а я ведь исколотил еще вручную 50 кг обычных гвоздей. Закупите также 5 кг гвоздей 120 мм, иногда пригождаются (но я вам этого не говорил).

Вам также могут понадобиться саморезы по ГКЛ и ГВЛ, да и просто полезно иметь под рукой саморезы, чтобы временно прикрутить какой-то элемент, а потом уже прибить нормально.

Также нужны на каркасной стройке скобы 6-9 мм. Ими удобно прибивать гидро- и пароизоляционные пленки.

Наверняка вам будут нужны нагели по бетону (для установки окон) или анкерные пластины (для тех же целей). А вот перфорированный крепеж лучше не используйте, он редко пригождается в каркасном доме и только под специальные цели.

Видео об инструментах, вам пригодится:

Фундамент каркасника своими руками.

Последнее время модно делать под каркасник УШП, но собственными силами его могут сделать далеко не все, хотя это тоже реально. Я себе сделал ТИСЭ и обратившимся ко мне за консультацией людям тоже рекомендую свайные фундаменты, они более универсальны и просты для самостоятельной реализации.

Буронабивной свайный фундамент — лучше делать самому, винтовой лучше заказывать с монтажом (только избегайте свай, сваренных кустарным способом и покрашенных непонятно чем, их срок службы будет в разы меньше настоящих винтовых свай, лучше уж хорошие сваи, но самостоятельной закрутки).

Поверх свай нужна обязательна деревянная обвязка (либо бетонный ростверк, что монолитнее, но тяжелее и гораздо дольше)

Балки пола своими руками

После того как у нас есть опора (деревянная обвязка), можно прибивать к ней лаги (в случае с бетонным ростверком нужно сначала привернуть к нему деревянную доску плашмя как на фото выше).

Лаги (или балки пола) обычно делают из доски 200×50 (195×45) с шагом 400-600 мм. Подробнее читайте ниже по ссылкам. Важно прибить их и к промежуточным опорам и к обвязке лаг (это такая же лага, только поперек других по периметру здания)

Кстати, потолки делают по такой же технологии с помощью таки же лаг, а потом снизу подшивают гипсокартоном или вагонкой.

Про лаги я уже подробно расписал в других текстах, ищите.

Если вы строите по технологии «платформа», то перед стенами на лаги обязательно нужно положить черный пол — обычно это фанера (ФК 1525×1525 или ФСФ 2440×1220) или ОСП-3 (2500×1250). Фанера ФК используется только в случае неклассической платформы, когда черный пол делают уже под крышей, так как она не очень влагостойкая.

Технология платформа в каркасном доме особенно популярна и не зря. По ней строить гораздо удобнее, так как стены потом можно собирать на ровном полу.

Дополнительная информация и инструкции по черному полу:

Cтойки, обвязки (стены)

По «платформе» каркасные стены собираются на черном полу и поднимаются уже готовыми. Это позволяется собирать стены очень быстро. Помните — в каркасном доме не используется брус. Ни в стенах, ни в полу. Брус — это мостик холода, который очень хорошо «крутит».

Вот на этой видео дом строится по платформе:

Есть также система «баллун», при которой мы собираем стены постоечно- я делал так, в некотором смысле это даже удобнее, но все-таки намного медленнее, я бы эту систему не советовал.

Проемы в канадском и финском каркасе делаются по-разному. А есть еще и норвежский, он представляет собой нечто среднее. В любом случае, любой из этих домов не щитовой, как его обзывают.

Сейчас популярна финская технология каркасного домостроения, когда в стене во всю длину врезается ригель, а стойки проемов не сдваиваются.

Крыша и стропила. Реально ли самому?

Монтаж крыши каркасного дома — это очень ответственное мероприятие. Стропила (на фото) крыши можно делать как до, так и после обшивки стены. Я делал сначала обшивку, но часто делают стропила до обшивки (особенно финны, у которых на крышу очень быстро ставятся фермы с завода)

Вот этот этап я делегировал, сам не смог его осилить, очень тяжелые доски для стропил, надо затаскивать на самый верх и делать все очень точно.

Обшивка стен

Прежде, чем обшивать стены, нужно проверить их уклон по вертикали. Стены лучше зашивать полностью, а потом вырезать в обшивке проемы, так крепче.

Обычно стены обшивают ОСП, но эта плита мне не нравится, она не выпускает пар.

Выбор и монтаж кровельного покрытия

Теперь самое время покрыть крышу. Подбираем материал, потом выбираем правильный пирог кровли (зависит от материала и помещения — теплое оно или нет). Не забывайте, что часто нужно заранее спроектировать вентиляцию, чтобы заложить проходки для вентиляционных труб до закрытия крыши той же гибкой черепицей (с металлом все это можно сделать потом).

Затягиваем стены гидроветрозащитной мембраной

Перед установкой окон лучше зашить стены снаружи гидроветрозащитной пленкой. Заодно и ОСП защитим от влаги.

Установку окон лучше делать до фасадных материалов и утепления. Чтобы потом не было проблем с оформлением откосов и намоканием утеплителя. Двери и окна можно брать как с монтажом (дорого, но дают гарантию), либо устанавливать самому (бюджетно, но тяжело). Большие окна от 2 кв.м. лучше ставить на нагели по бетону, небольшие можно ставить на пластины. Не забывайте про профессиональную пену, пластиковые специальные распорки, а также использование пленок (для образования замкнутого контура паро- и гидроизоляции.

Фасад каркасного дома

Чем раньше мы сделаем фасад, тем быстрее наши конструкции будут защищены от влаги, а пленка от солнечных лучей (от которых она теряет постепенно свои свойства).

Почти все фасады в правильном деревянному доме делаются с вентиляционным зазором, так что не забывайте купить сухую обрешетку (покупай 100×25 и разрезайте вдоль, а также 50×50 — в случае варианта с внешним утеплением до вент-зазора).

Коммуникации

До утепления лучше провести основные коммуникации в доме: канализацию и водоснабжение. С электрикой и отоплением можно повременить, так как их делают или открыто или скрыто, но в обрешетках (после основного контура утепления и пароизоляции).

Санузлы нашего каркасно-щитового домика — отдельная тема:

• полы санузла должны быть хорошо гидроизолированы;
• потолок должен быть пароизолирован;
• стены должны быть пароизолированы.

Утепление деревянного дома.

Утепляют каркасники обычно минеральной ватой, но все популярнее становится эковата. Себе тоже утеплил дом эковатой, у нее есть много преимуществ: цена, отсутствие щелей в утеплении, скорость утепления, экологичность (по сравнению с минеральной ватой), отсутствие к четкому шагу конструктивных элементов (можно делать шаг лаг хоть 300 мм, тоже самое и со стойками, можно их смело поставить через 600 мм).

Пароизоляция в каркаснике.

После утепления, но перед отделкой или дополнительным утеплением внутри затянуть все стены герметичным замкнутым контуром пароизоляции. Лучше всего для этого подходит полиэтиленовая пленка 200 микрон толщиной и специальный бутилкаучуковый скотч.

Электрика и отопление

Теперь самое время подключать электричество со столба к вашему электрическому щитку (лучше его спроектировать и собрать заранее, а до этого получить разрешение на подключение конкретного количества КВат).

После того как дом утеплен, но до этапа отделки — пора также заняться отоплением. Начинаем с выбора топлива отопления (дрова, газ, электрика, бензин), котла, а потом и материала для труб отопления. Последнее время все чаще в каркасный дом выбирают теплые полы вместо радиаторов отопления.

Канадский деревянный дом — очень теплый, его нужно один раз хорошо утеплить, а потом можно отапливать даже электричеством. Конечно, траты на электрическое отопление будут в 3 раза дороже, чем на газовое, но все равно меньше, чем вы платите в квартире.

Внутренняя отделка

Отделывают стены и потолок в каркасном доме обычно ГКЛ (гипсокартоном), а потом его красят или клеят на него обои. ГКЛ хорош тем, что он плохо горит. В Канаде вообще без ГКЛ каркасники запрещено строить по требования пожарной безопасности. А у нас на потолок все чаще прибивают вагонку или имитацию бруса и красят (мне нравится белый цвет в этом месте).

После отделки стен и потолка можно заливать бетонную стяжку, отделывать пол плиткой или ламинатом, а потом ставить межкомнатные двери. Особенно хороши финские межкомнатные двери, многие их хвалят, но цена у них сейчас заоблачная.

Поздравляю! Подключайте сантехнические приборы, расставляйте мебель и можете въезжать.

Вот такая инструкция по строительству канадского или финского каркасного дома. Как вам?
Остались вопросы? Вы всегда можете задать их в комментариях.
Если же эта инструкция по устройству каркасного дома вам показалась слишком сложной, вы всегда можете нанять бригаду строителей. Пишите мне на почту или нажимайте на красное окошечко справа экрана, всегда вам помогу.

Схемы и методы каркаса дома

Экспертные схемы двух основных типов деревянных каркасных конструкций для стен и крыш домов

Для создания каркаса дома используются два основных метода: платформа и конструкция баллонного каркаса. Конструкция платформы гораздо более распространена, чем конструкция из баллонов, хотя конструкция из баллонов использовалась во многих двухэтажных домах до 1930 года.

Конструкция платформы

При конструкции платформы с рамой, показанной ниже, стены располагаются поверх чернового пола.Многоэтажные дома строятся на одном уровне за раз, причем каждый этаж обеспечивает платформу для возведения следующей серии стен. Каркас дома на платформе — Стеновые стойки проходят от пола до потолка для каждого отдельного этажа

Каркас из воздушных шаров

Конструкция из баллонных каркасов, Как показано ниже, шпильки проходят на всю высоту от грязевого порога до верхней плиты, но не более 20 футов. Этот метод был популярен до 1930-х годов и до сих пор иногда используется для лепных и других каменных стен, двухэтажных домов, потому что такие конструкции сжимаются и оседают более равномерно, чем конструкции платформ.

Но возведение баллонного каркаса опаснее из-за его веса и высоты, а требуемые длинные прямые стенные шпильки становятся все дороже и труднее найти. Каркас воздушного шара — Стеновые балки проходят во всю высоту здания. Макеты стоек

Как для платформы, так и для баллонного каркаса стойки стен, а также потолочные и напольные балки располагаются через каждые 16 или 24 дюйма, измеренные от центра к центру. Эти стандартизированные компоновки приводят к минимуму резки и отходов материалов для пола, потолка и стен.Обычный каркас стеновых стоек. Стеновые стойки расположены на расстоянии 16 дюймов или 24 дюйма от центра к центру.

В большинстве старых домов имеются стеновые стойки размером 2 на 4, расположенные на расстоянии 16 дюймов по центру; во многих новых домах есть стенные стойки 2 на 6, 16 или 24 дюйма по центру, чтобы сделать внешние стены более прочными и создать большую полость для изоляции стен. Дополнительные сведения об обрамлении стен см. В разделе «Как построить внутреннюю стену».

Обшивка стен

Обшивка наружных стен добавляет конструкции жесткости и обеспечивает плоское основание для облицовки сайдингом, лепниной, кирпичом, камнем и другой отделкой наружных стен.В старых домах обшивают диагональной доской — доски толщиной 1/2 дюйма прибиты по диагонали. В большинстве новых домов используется фанерная или аналогичная обшивка из композитных панелей. Для получения дополнительной информации см. Обшивка внешних стен.

Каркас и обшивка крыши

Каркас крыши может быть довольно сложным в зависимости от сложности конструкции крыши. Ниже представлен каркас для двускатной крыши.

Наружная обшивка крыши служит для кровельных материалов тем же целям, что и обшивка стен для стен.Самая современная кровля — это фанера или панели из ориентированно-стружечных плит (OSB); деревянная обшивка с промежутками — обычное дело для крыш из гонтовой черепицы. Для получения дополнительной информации см. Основы конструкции крыши. Типичный каркас крыши — это остроконечная вальмовая крыша с одним двускатным концом и слуховым окном.

Получите предварительно проверенного местного подрядчика по возведению каркаса дома

О Доне Вандерворте

Дон Вандерворт развил свой опыт Более 30 лет работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Дон Вандерворт

Краткое руководство о том, как построить деревянный каркасный дом шаг за шагом · Wow Decor

Объявление

После того, как все строительные материалы доставлены, рассортированы и инвентаризированы, самое время приступить к увлекательной работе по возведению вашего дома. Большинству деревянных домов требуется кран для подъема материалов в желаемое место, поэтому большинство опытных строителей нанимают кран в службе проката кранов, потому что, купив, вы застрянете с оборудованием, независимо от его качества и производительности.Но когда вы сдаете в аренду, у вас есть варианты. Подъем каркасов может занять несколько дней в зависимости от размера и сложности конструкции.

В настоящее время дом с деревянным каркасом возвращается, благодаря естественной красоте древесины, устойчивости, прочной конструкции и низкой стоимости по сравнению с более традиционными строительными материалами.

Кроме того, энергоэффективность деревянных каркасных домов значительно повысилась с тех пор, как деревянные дома преобладали во времена Средневековья, не говоря уже о методах строительства и отличной отделке, которые теперь являются частью репертуара зданий.

Полностью деревянный каркасный корпус использует балки и стойки как для внешних, так и для внутренних стен, что позволяет создавать большие открытые пространства. Однако около 90% современных домов с деревянным каркасом используют гибридные деревянные каркасы, в которых сочетаются элементы деревянного и традиционного строительства. Вы можете проверить различные стили в Hamill Creek Timber Homes, где есть комплекты деревянных каркасов, а также дома из столбов и балок.

Большим преимуществом домов этого типа является то, что гибридный деревянный дом позволяет существенно сэкономить средства, одновременно максимально увеличивая эстетику конструкции деревянного каркаса.Тем не менее, дерево по-прежнему преобладает даже в домах из гибридного бруса.

Вот пошаговое руководство, как построить каркасный дом.

1. Подготовительные работы

Первым шагом к превращению вашего деревянного каркасного дома из мечты в реальность является этап концептуализации и подготовки. Подумайте, какой аспект деревянных каркасных домов впечатляет вас больше всего: стилистические предпочтения, долговечность, энергосбережение или экология.

Создайте записную книжку с идеями, в которой вы будете документировать фотографии домов своей мечты.Для мозгового штурма посетите коммерческие, образовательные и промышленные сайты. Подумайте об использовании виртуальных онлайн-форумов идей, где вы можете поделиться своими идеями с друзьями, коллегами и дизайнерами.

Тем не менее, вам действительно не нужно переусердствовать с исследованиями. Предполагая, что это не проект DIY, вы будете платить профессиональным архитекторам, дизайнерам и инженерам, которые сделают за вас тяжелую работу.

Кроме того, вам не нужно торопиться. Процесс строительства деревянного каркасного дома от разработки концепции до завершения может занять годы, так что не торопитесь.

1. Найдите свою команду

Второй этап строительства предполагает подбор вашей строительной бригады. Вам понадобится архитектор и / или дизайнер деревянного каркаса, генеральный подрядчик и компания, занимающаяся деревянным каркасом. У большинства архитекторов и дизайнеров есть заранее разработанные планы, из которых вы можете выбрать один и сэкономить значительную часть платы за дизайн.

Некоторые компании по производству деревянных каркасов предоставляют комплексные пакеты услуг, в то время как другие предлагают услуги по проектированию и изготовлению и оставляют подрядчика устанавливать каркасы, в то время как третьи проектируют, изготавливают и монтируют деревянные каркасы.

Генеральный подрядчик занимается всеми аспектами строительства от земляных работ до заключительного обхода. У большинства компаний по производству деревянных каркасов есть список подрядчиков, которых они рекомендуют клиентам.

1.Проектирование и разработка

Это этап, на котором команда дизайнеров превратит ваши замечательные идеи в практические конструкции на бумаге. Команда дизайнеров создаст предварительные концептуальные чертежи, которые помогут вам визуализировать дом вашей мечты.

Команда выберет из основных конструкций каркаса и ферм:

• Дисплейные рамки
• Скрытые рамки
• Общая ферма
• Ферма King Post
• Ферма на стойке королевы
• Ножничная ферма
• Ферма с молотковой балкой

Ваш выбор древесины включает вторичную древесину таких брендов, как Big Timberworks Timber Frame или зеленую древесину.Большим преимуществом регенерированной древесины является то, что она высыхает и стабилизируется с течением времени, что приводит к минимальной проверке или скручиванию по сравнению со свежей пиленной древесиной.

Инженерный аспект, пожалуй, самая важная часть строительства деревянного каркасного дома. Имейте в виду, что основная концепция деревянного каркасного дома — это широкое свободное пространство, а также открытый архитектурный стиль.

Деревянная каркасная конструкция может охватывать 60 футов по сравнению с 24 футами в среднем для обычного жилья, что подчеркивает необходимость в прочной конструкции, чтобы все было хорошо поддержано.Инженер и дизайнер будут работать рука об руку, чтобы обеспечить как структурную целостность, так и эстетику.

На этом этапе вам нужно будет связаться с местными властями для получения разрешения на строительство. Этот процесс может занять время, поэтому начните пораньше.

1. Окончательный выбор и инкапсуляция

После того, как ваш кадр отсортирован, пришло время подумать о промежуточных битах. Древесина — это универсальный строительный материал, который позволяет использовать множество вариантов отделки.В зависимости от эстетики и требований к конструкции вы можете выбрать один из четырех распространенных типов древесины: пихта Дугласа, восточная белая сосна, красный дуб и белый дуб. Большинство компаний, занимающихся деревянными каркасами, поставляют различные филенчатые панели и системы герметизации.

Простая масляная отделка с использованием таких продуктов, как Lanark и Heritage Natural

Покрытия

являются наиболее популярными, поскольку они позволяют дереву естественным образом потемнеть и развить патину.
Герметизированная рама имеет весь каркас, обернутый снаружи воздухонепроницаемой и хорошо изолированной внешней оболочкой, которая может быть облицована различными видами отделки, включая кирпич, плитку, штукатурку и обшивку перилами.

1.Стоимость

А теперь вопрос на миллион долларов: сколько будет стоить дом вашей мечты? Многие дома с деревянным каркасом ориентированы на бюджет, где некоторые особенности преуменьшены или вообще исключены. Стоимость вашего строительства будет зависеть от нескольких факторов, в том числе:

• Строительный проект
• Строительные материалы
• Размеры здания

Двухэтажный дом будет стоить дешевле одноэтажного. Как правило, каркасный дом стоит от 150 до 175 долларов за квадратный фут в нижнем ценовом сегменте и от 200 до 325 долларов за квадратный фут в верхнем ценовом сегменте.В среднем строительство дома площадью 2000 кв. Футов обходится примерно в 300-650 тысяч долларов.

1. Подъем и строительные работы

После завершения рейза второй этап — установка колоды T&G. Строители обычно используют 2-х шпунтовый настил как для пола, так и для потолка.

Следующий шаг включает установку системы ограждения с использованием таких материалов, как структурно изолированные панели (или SIP), обычного каркаса или их комбинации. Этот этап имеет тенденцию продвигаться очень быстро по сравнению с двумя другими.

1. Механические системы

После того, как ваш дом будет полностью огорожен, заключительный этап включает в себя обслуживание различных механических систем, включая водопровод, HVAC и электрические установки. Как правило, это сложные системы, требующие профессионалов для правильной и безопасной установки.

Более подробное руководство можно найти здесь.

Теперь вы можете сидеть сложа руки и восхищаться тем, чего вы смогли достичь. Красочный альбом, в котором рассказывается о том, как развилось ваше детище, будет удивлять вашу семью, друзей и посетителей на долгие годы!

Объявление

Постройте каюту с А-образной рамой с нуля (менее 10 тысяч долларов)

Кабина с А-образной рамой — это простой небольшой дом, который может служить передышкой для людей, которые устали жить в обычных больших домах.

Он служит альтернативным домом для людей, которые заинтересованы в минимальном проживании вне сети, или для людей, которые пытаются избежать огромных счетов или выплат по ипотеке.

Видео ниже представляет собой самодельную кабину с А-образной рамой, построенную менее чем за 10 тысяч долларов.

Ниже приведены часто задаваемые вопросы о строительстве кабины с А-образной рамой;

Что такое кабина с А-образной рамой?

Архитектурная икона с 1950 по 1975 год, A-образная рама — один из самых любимых домов отдыха прошлого, треугольная конструкция, построенная для отдыха на открытых террасах и созерцания природы.А-рамки могут быть любого размера, и в сегодняшнем мире, помешанном на Instagram, они переживают возрождение популярности.

Как называется дом в форме треугольника?

А-образная рама в чистом виде представляет собой дом в форме равностороннего треугольника. Его отличительный пик образован стропилами или фермами, которые соединяются сверху и прикрепляются болтами к плитам или балкам пола внизу. Крыша покрывает стропила и доходит до земли.

Сколько стоит построить каркасную кабину?

Вы можете дополнить любую модель, сделав А-образную раму длиннее.Цены варьируются в зависимости от размера А-образной рамы, самая большая модель — Trio 120 — стоит около 35 000 долларов.

А дешевле ли построить дом А-образного профиля?

Дома с А-образной рамой легко масштабируются. Его легко построить. Приобрести чертежи или даже сборный комплект для постройки своей собственной А-образной рамы — это легкий ветерок, будь то крошечный дом или большой просторный дом для отдыха. Такие планы и масштабируемый дизайн делают его доступным и популярным домашним стилем даже сейчас.

Как построить кабину с А-образной рамой?

• Знайте, что вам нужно.Первым шагом будет выбор модели и начало планирования с учетом этого.
• Выберите модель и установите фигуру. Как только вы узнаете, что хотите построить, выберите модель комплекта для дома.
• Вы можете себе это позволить?
• Выберите землю.
• Скачать чертежи.
• Получите предварительное согласование.
• Все подробно спланировать.

Каковы преимущества дома с А-образным каркасом?

Преимущество дома с А-образной рамой в том, что он очень прочен в сильном снегопаде, так как крутая крыша препятствует накоплению чрезмерных нагрузок.Дом также подходит для жаркого климата, так как большая часть жилого помещения обычно находится на нижнем, более прохладном уровне.

Легко ли построить дома с А-образным каркасом?

Строить по-прежнему легко. Легко купить чертежи или даже сборный комплект для постройки своей собственной А-образной рамы, независимо от того, строите ли вы крошечный дом или строите большое просторное место для отдыха. Такие планы и масштабируемый дизайн делают его доступным и популярным домашним стилем даже сейчас.

Какой угол у дома с А-образной рамой?

Самая распространенная форма — равносторонняя — балки и стропила равной длины расположены под углом 60 градусов друг к другу.Однако вы можете использовать разные углы для изменения формы (см. «Общие углы между перекрытиями и стропилами» ниже).

Дорого ли построить дом А-образного профиля?

Дом с А-образным каркасом можно построить менее чем за 1000 евро за квадратный метр (это примерно 100–110 долларов за квадратный фут). Это означает, что дом полностью закончен, без налогов.

Сколько стоит построить кабину с А-образной рамой?

Общая стоимость сборки А-образной рамы может составить около 10 632 канадских доллара / 8 012 долларов США, не считая земли.Это примерно 106 долларов за квадратный фут, поскольку кабина в основном представляет собой коробку размером 10 × 10 футов.

Легко ли построить кабину с А-образной рамой?

Если вы хотите построить загородный дом или автономный дом, о котором давно мечтали, кабина с А-образной рамой предлагает простой, невероятно прочный и сравнительно недорогой вариант. Простота конструкции и сравнительно низкая стоимость делают А-образную раму популярным выбором для домиков для отдыха.

Зачем строить А-образную раму?

Дома с А-образной рамой часто имеют меньшую жилую площадь, чем традиционные жилые дома, поскольку они, как правило, компактны и занимают меньшую площадь на первом этаже.Преимущество дома с А-образным каркасом в том, что он очень прочен в сильном снегопаде, так как крутая крыша препятствует накоплению чрезмерных нагрузок.

Ссылка

https://www.curbed.com/2018/3/5/17068976/a-frame-house-for-sale-kit-avrame
https://www.hunker.com/12585450/advantages -и-недостатки-каркасных-домов
https://avrame.com/tips/how-to-build-an-a-frame-house-step-by-step
https: //www.designingbuildings .co.uk / wiki / A-frame_house
https: //www.motherearthnews.com / diy / Buildings / how-to-build-an-a-frame-ze0z1111zhir

Сохранить в Pinterest

DIY A-Frame Play House — дома с Эшли

Когда я был маленьким, я всегда хотел домик для игр. Кто-нибудь еще смотрел «Сейчас и тогда» и просто жаждал их мечтательного домика на дереве ?! Что ж, я сделал! Он был розовым, классическим и достаточно большим для ночевки — вздох! Вот проблеск этого:

Как поступил бы любой благонамеренный родитель, я решил, что Дону нужен домик, поскольку у меня его никогда не было.До недавнего времени у нас не было места. Так как у нас теперь есть задний двор (!!!), я решил, что, наконец, пора — Дон обзаведется своим домиком для игр!

Дома с А-образной рамой сейчас — это действительно модный дом. Я подумал, что могу учесть эту тенденцию, поскольку эту структуру легко построить. Моей целью номер один было сделать его как можно дешевле, оставаясь при этом забавным домиком! Готовы к уроку?

как сделать игровой домик с А-образной рамой своими руками

Припасы:

Включите JavaScript для просмотра содержимого

Все (кроме краски) я купил в Home Depot.Выше именно то, что я использовал. Вместо того, чтобы идти в магазин за покупками, я делал все свои покупки в Интернете и запланировал встречу в магазине, чтобы сэкономить время. Забрать было бесплатно и так удобно!

инструменты

Включите JavaScript для просмотра содержимого

список вырезок

• Доска обрезная — 2 ″ x 6 ″ x 8 ′
  • 2-48 ″ в длину
  • 2-45 дюймов в длину
• Доска обрезная — 2 ″ x 4 ″ x 8 ′
  • 2-8 дюймов в длину
  • Длина 2–9 дюймов
  • 2 — длина 11,5 ″
  • длиной 1–13 дюймов
  • 1-13.5 ″ длиной
  • длиной 1-18 дюймов
  • 12 — длина 18,5 ″
  • 1 — длина 25,5 ″
  • 2-42 дюйма в длину
  • длина 4-45 ″
  • 7-48 дюймов в длину
  • 2-53 дюйма в длину
  • 6-78 дюймов в длину
• Доска обрезная — 1 ″ x 2 ″ x 8 ′
  • 1 — длина 5,25 дюйма
  • 2 — длина 16,5 дюймов
  • длиной 2-30 дюймов
  • длиной 1–48 дюймов
• Гофрированные кровельные панели

шаг 1

Постройте пол / основание домика для игр.Основание представляет собой коробку из досок 2 x 6 дюймов. Поперечные доски представляют собой доски размером 2 x 4 дюйма. Платы скрепляются винтами Spax. Общие базовые размеры 48 ″ x 48 ″. Простите за фото выше — я совершенно забыл сфотографировать базу до того, как все это было завершено (#bloggerfail). Надеюсь, фото со схемой достаточно четкие, чтобы их можно было воспроизвести.

Завершите основание дома, прикрепив подкладку с помощью шурупов Spax.

шаг 2

Постройте каркас для двух стен, к которым будет прикреплена крыша.Эти стены состоят из 2 x 4 дюйма. Когда они будут завершены, прислоните стены к основанию (нижняя часть стен имеет выступ 6 дюймов). Прикрепите вверху доску размером 2 x 4 дюйма длиной 48 дюймов, чтобы стабилизировать ее. Используйте винты Spax, чтобы прикрепить верх второй стены к 2 ″ x 4 ″ s. Затем прикрепите к основанию низ стенок саморезами.

шаг 3

Постройте проем для двери из досок 2 x 4 дюйма между стенами, которые вы только что сделали. Затем вы добавите дополнительные доски, чтобы стабилизировать его (одна 25.Доска 5 дюймов и две доски 8 дюймов).

шаг 4

С обратной стороны дома пора соорудить оконный проем. Чтобы сделать короб для оконной рамы, вы сначала прикрепите 11,5-дюймовые доски к 53-дюймовым доскам, а затем прикрепите их к полу. Затем добавьте 13,5-дюймовую доску поверх оконных досок. Наконец, добавьте опорные доски 9 ″ и 13 ″ по бокам и сверху.

шаг 5

Добавьте деревянный сайдинг к стенам с дверью и окном. Обрежьте планки забора под углом 18 градусов, чтобы получились стены игрового домика A Frame.Чтобы упростить задачу, начните с вашей первой доски прямо над оконной рамой для задней части и дверной рамой для передней части. Благодаря этому вам не придется обрезать окно / дверь.

шаг 6

Прикрепите гофрированные панели крыши к домику для игр с помощью шурупов Woodtite. Крыша имеет длину 80 дюймов — листы перекрывают один гребень, чтобы получить точную ширину 48 дюймов при правильной установке. Сверху игрового домика прикрепите доску размером 1 ″ x 2 ″, разрезанную на 48 ″ в длину, отцентрируйте ее на 2 ″ x 4 ″ с более длинной стороной вертикально.Как только это будет завершено, прикрепите конек крыши к вершине домика с помощью шурупов Woodtite.

шаг 7

Покрасьте внешнюю часть игрового домика в форме буквы А. Я использовал краску Fluff Chalk Paint, но латексная краска для дома тоже подойдет. Поскольку мы построили дом из пикетов (также известного как самая дешевая древесина на земле), покраска заняла больше времени, чем обычно. Это потому, что пикеты имеют текстуру и действительно впитывают краску. Вы можете отшлифовать древесину, если хотите, но я просто оставил ее, и после покраски все стало хорошо.

шаг 8

Этот шаг необязательный, но я решил покрасить дом внутри. Я хотел более чистый вид и люблю белое на белом. Опять же, я нарисовал внутреннюю часть краской Fluff Chalk Paint. Мне потребовалось 2 слоя для полного покрытия.

шаг 9

Теперь настало время установить полы. Я использовал дорогой виниловый пол Peel and Stick. Чтобы вставить их, я использовал линейку, карандаш и ножницы, чтобы разрезать винил так, чтобы он подходил к балкам. Уложить полы было очень легко, и это заняло менее 15 минут.Это действительно завершило пространство, и его легко очистить от маленьких грязных ножек.

шаг 10

Изначально мы не планировали открыть дверь, но Дон попросил ее, и он получил ее! Его размеры 18 ″ x 30 ″ и немного короче дверной коробки, поэтому мой сын может видеть, когда она закрыта, а мы можем видеть внутрь. Дно двери сделано из досок 1 ″ x 2 ″, а передняя сторона покрыта с пикетами забора. Я покрасила дверь меловой краской Mint Julep Chalk Paint. Он прикреплен к дому с помощью латунных петель.Ручка двери — дорогая 3-дюймовая латунная ручка. Чтобы установить латунную тягу, добавьте доску размером 1 x 2 дюйма, отрезанную до 5,25 дюйма, к задней стороне двери.

И это ОНО для создания игрового домика! Надеюсь, этой информации было достаточно, чтобы вы тоже могли создать свою собственную. Если у вас есть какие-либо вопросы, не стесняйтесь оставлять их в разделе комментариев ниже. Как насчет фотографий завершенного игрового дома ?!

после

Вот фотография всех установленных дверей.Разве не такая милая и веселая простая треугольная рамка ?!

А потом вид на законченную спину. В итоге мы добавили кусок дерева в окно вместо подоконника.

Когда Дон выглянул из-за двери, вы можете понять, почему мы построили его немного короче. Пойдем внутрь?

стул / фонарь / табурет (часть большого набора) / чайный сервиз / садовый набор

Внутри у нас есть стул и табурет. Есть фонарь со свечой на батарейках.Я добавил растение и несколько маленьких картин, чтобы сделать его более праздничным.

Обрамление и стены устроены так, что здесь есть небольшие выступы для скрытия таких вещей, как морские ракушки. У него есть мешочек с лопатой для копания.

Если честно, на полу игрового домика обычно полно машин и грязи. Он любит копать, а потом заводить машины внутрь. Пока он счастлив, я тоже счастлива!

Разве верх дома не так хорош с цветущей бугенвиллией ?!

Маленькое произведение искусства над окном, которое мы с Доном сделали вместе.Сделал базу (я с краской с ума схожу давал)! После того, как он высох, мы поговорили о том, как он выглядит. Он решил, что это свалка, и я добавил чаек. Я добавил цитату Пикассо «Все, что вы можете вообразить, реально». Разве это не идеально для игрового места ?!

Дон и Люси любят выходить на улицу поиграть, так что это было здорово! Он находится на краю нашего двора, поэтому я обычно беру шезлонг и сижу рядом с ним, пока он играет.

Вот и все! Маленький каркасный домик! Было действительно весело строить его и украшать! Нам всем он нравится, и он действительно хорошо выдержал ливневые бури, которые мы получили.Надеюсь, эти шаги помогут, если вы собираетесь создать его самостоятельно.

Этот пост содержит несколько партнерских ссылок для вашего удобства. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

нравится? Приколи это!

Связанные

Планы собачьих будок с А-образной рамой | MyOutdoorPlans

Этот пошаговый проект по деревообработке своими руками составляет около А-образных планов собачьих домиков . Если вы хотите узнать больше о том, как построить собачью будку А-образной формы, рекомендуем обратить внимание на инструкцию, описанную в статье.Планируйте каждый этап деревообрабатывающего проекта с самого начала и инвестируйте в лучшие материалы, которые вы можете себе позволить, если вы хотите сэкономить время и деньги.

Собачья будка с А-образной рамой станет прекрасным дополнением к любому дому, так как имеет приятный дизайн и защитит вашего питомца от непогоды. Однако это не самая эффективная форма для собачьей будки, особенно если у вас большой питомец. В этом случае мы рекомендуем вам обратить внимание на остальные планы, представленные на нашем веб-сайте, и выбрать тот, который вам больше всего подходит и вписывается в бюджет.

Проектов, выполненных на основе этих планов

Построить собачью будку А-образной формы просто!

• A — 2 куска пиломатериалов 2 × 4 — длиной 36 ″, 3 куска — длиной 21 3/4 ″ ЭТАЖ
• B — 1 кусок фанеры 3/4 ″ — 24 3/4 ″ x 36 ″ ПОЛ
• C — 6 штук 2 × 2 — длиной 36 дюймов РАФТЕРЫ
• D — 2 куска пиломатериалов 3/4 ″ — 24 3/4 ″ x 35 1/2 ″ длиной ЛИЦА
• E — 2 куска фанеры 3/4 ″ — 37 3/4 ″ x 40 3/4 ″ длиной КРОВЕЛЬНЫЕ ЛИСТЫ
• F — 30 квадратных футов битумной бумаги и битумной черепицы КРОВЛЯ
• G — 2 куска пиломатериалов 1 × 2 длиной 13 ″, 2 шт. — длиной 14 ″ ОТДЕЛКА

---

Один день

Планы собачьих будок с А-образной рамой

Постройка собачьей будки

Верхний совет: Если вы хотите освободить больше места для вашего питомца, мы рекомендуем вам увеличить основание собачьей будки.Работайте с вниманием и отрегулируйте размер и дизайн собачьей будки с А-образной рамой в соответствии с вашими потребностями.

Строительство каркасной собачьей будки

Дом-собачий дом-этаж

Первым этапом проекта деревообработки является возведение каркаса пола. Отрежьте планки 2 × 4 нужного размера и закрепите их вместе оцинкованными винтами 2 1/2 дюйма. Перед установкой шурупов убедитесь, что углы расположены под прямым углом, чтобы древесина не раскалывалась.

Добавьте водостойкий клей в стыки, если хотите повысить жесткость каркаса. Прикрепите кусок фанеры 3/4 дюйма к балкам и закрепите на месте гальванизированными винтами.

Строительство-крыша-собачьей будки

Затем соорудите стропила и прикрепите их к полу собачьей будки. Обрежьте концы стропил под прямым углом и соедините их винтами перед установкой на место.

Установите стропила на равном расстоянии друг от друга и установите между ними деревянные перекрытия, чтобы работа выполнялась профессионально.Просверлите пилотные отверстия на обоих концах блокировок и вставьте винты 2 1/2 ″.

Строим лица собачьей будки

Продолжите проект по обработке дерева, прикрепив грани к конструкции, как показано на планах. Отрежьте 3/4 ″ фанерные листы нужного размера и прикрепите их к стропилам винтами, предварительно выровняв компоненты должным образом.

Верхний совет: Вырежьте дверной проем лобзиком после просверливания начального отверстия. Загладьте края среза наждачной бумагой, чтобы не поранить собаку.

Крепление кровельных листов

Следующий этап проекта — крепление кровельных листов к стропилам. Обрежьте фанеру 3/4 ″ нужного размера и закрепите их оцинкованными винтами.

Верхний совет: Убедитесь, что листы выступают за грани собачьей будки на несколько дюймов, чтобы защитить конструкцию от повреждения водой. Обрежьте верхнюю часть листов под углом 70 градусов, если хотите получить профессиональный результат.

Прикрепление планки

Если вы хотите улучшить внешний вид собачьей будки, мы рекомендуем установить накладку вокруг дверного проема.Обрежьте планки 1 × 2 нужного размера и закрепите их оцинкованными винтами. Если вы хотите выполнить работу профессионально, добавьте водостойкий клей в стыки.

Крепление кровли

Если вы хотите защитить конструкцию от гниения или непогоды, рекомендуем покрыть кровельные листы битумной бумагой. Прикрепите полоски битумной бумаги к кровельным листам скобами, предварительно убедившись, что они перекрывают друг друга не менее чем на 2 дюйма.

Установите битумную черепицу поверх битумной бумаги, начиная с нижнего левого угла крыши.Не забудьте установить края капель, чтобы слить воду профессионально.

Проекты собачьих будок А-образной формы

Один из последних этапов деревообрабатывающего проекта — это последние штрихи. Поэтому заполните пилотные отверстия шпатлевкой для дерева и загладьте поверхность наждачной бумагой зернистостью 120.

Верхний совет: Чтобы защитить пиломатериал от повреждения водой, мы рекомендуем вам покрыть компоненты несколькими слоями краски. Поместите деревянный стул в подходящее место и перемещайте его по мере необходимости.

Этот проект по деревообработке составлял около каркасных собачьих будок . Если вы хотите увидеть больше планов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными нашими пошаговыми проектами. НРАВИТСЯ нам на Facebook и Google +, чтобы быть первым, кто публикует последние проекты.

DIY Формовочная рамка для фото — Bless’er House

Пошаговое руководство по подвешиванию молдингов для фоторамок и ярлык для упрощения этого процесса.

Осторожно, вы! Модернизация детской официально началась, и она становится реальностью!

Я упомянул в последнем туре-через-мой-мозг-об-этом-преображении, что я все время представлял себе множество белых рамок для картин на стенах (или обшивки … картофеля / картофеля).

Это был питомник несколько недель назад.

Не буду лгать… Я действительно испугался этого. (В основном потому, что этот бывший учитель английского изучает , а не по математике, а для лепки требуется совсем немного.)

Но мы с Робертом выбили этого за два дня, и это оказалось не так сложно, как я думал. Woot!

Молдинг для фоторамки DIY

Используемые расходные материалы: (Некоторые партнерские ссылки приведены ниже.)

1. Сначала мы измерили всю ширину наших стен.

2. Затем, чтобы повесить поручень стула, мы отметили 36 ″ от пола на стене, чтобы установить высоту, на которой мы хотели бы разместить поручень стула.

3. Используя уровень, мы отметили горизонтальную линию по всему периметру комнаты на высоте 36 дюймов.

4. Затем, используя торцовочную пилу, Роберт отрезал свой первый кусок поручня стула прямым пропилом до ширины нашей первой стены.

5. Мы нанесли клей Loctite на заднюю часть отрезанной части поручня стула, расположили его на прямой линии, которую мы предварительно отметили уровнем на стене, и прижали поручень стула на место.

6.Используя пневматический гвоздезабиватель, мы прибили поручень стула к стене.

7. Для следующей части поручня стула, примыкающей к той, которую мы сначала повесили, Роберт отрезал часть поручня стула по ширине следующей стены под углом 45 градусов.

8. Затем, используя копировальную пилу, он вырезал профиль под углом 45 градусов на поручне стула, чтобы он плотно прилегал к конструкции на уже повешенной части поручня стула.

9. Он продолжил процесс измерения, резки под углом 45 градусов, совмещения, нанесения Loctite и прибивания перил стула по всей комнате.

10. Чтобы добавить каркас для фоторамки, мы решили, сколько рамок мы хотим разместить на каждой стене, исходя из размеров.

Ни одна из стен не должна иметь рамы абсолютно точной ширины по всему периметру комнаты, но вы хотите, чтобы они были одинаковой ширины для каждой отдельной стены.

Наша самая большая стена была 123 дюйма в ширину. Мы решили разместить на стене 3 рамы с промежутками 3,5 дюйма между ними, чтобы ширина каждой рамы составляла 36,3 дюйма каждая. (Плата 3/8 ″ x4 ″ технически составляет 3.Шириной 5 дюймов, которую мы использовали для проставки.)

Чтобы вычислить, используйте эту формулу:

Общая ширина стены — (3,5 x общее количество вертикальных промежутков между рамками) / общее количество рам = ширина каждой отдельной рамки

Что касается других стен, мы знали, что хотим, чтобы каждая сторона была как можно ближе к 36,3 ″ стороне. Используя ту же формулу, одна стена шириной 81 дюйм будет иметь 2 рамы шириной 35,25 дюйма. И одна стена шириной 94 дюйма будет иметь 2 рамы по 41.75 дюймов в ширину.

Невооруженным глазом эти три разных размера на этих трех разных стенах выглядели бы одинаково шириной.

11. Используя доску 3/8 ″ x4 ″, мы прижали ее к верху и низу перил стула, плинтуса и карниза короны и ко всем углам в комнате, чтобы отметить места карандашом.

12. Чтобы отметить промежутки между рамками, мы разделили размеры стены на количество рам.

123 ″ стена, разделенная на 3 рамы, составит 41 ″. Мы сделали отметку 41 ″ и 82 ″, чтобы найти промежутки между рамками. Мы поместили середину разделителя на эти отметки и нарисовали линии с уровнем, чтобы отметить промежутки для всех трех отдельных рамок.

13. После того, как все стены были отмечены контурами наших рам, мы начали измерять каждую горизонтальную линию верха и низа рам.

14. Затем мы разрезаем каждую деталь лепного украшения с шипами по размерам нашей рамы под углом 45 градусов на торцовочной пиле.Мы работали партиями, сначала отрезая верхнюю и нижнюю части рамы.

15. Чтобы прикрепить карниз к стенам, мы нанесли клей Loctite, расположили его вдоль линии, нанесенной карандашом, и прикрепили с помощью пневматического гвоздезабивателя.

16. После того, как мы прикрепили горизонтальные части к стене, мы измерили вертикальные боковые части, разрезали их под углом 45 градусов на торцовочной пиле и повторили процесс гвоздей Loctite и гвоздей.

Весь процесс состоял из партий и измерений и резки, но, по крайней мере, использование проставки помогло сократить большую часть работы.

Это утомительно, но стоит каждой секунды! Ах, так великолепно!

Вот драматическое прошлое и то, где мы сейчас:

Теперь, когда лепка рамы для всей комнаты завершена, следующим в списке следует заделать и покрасить.

Затем мы вырвем старый ковер, чтобы отполировать существующие паркетные полы под ним, и заменить потолочный вентилятор чем-то более женственным.

Если мы вам понадобимся, мы будем конопатить здесь в течение следующего столетия.

Если вы хотите сохранить этот пост на потом, вы можете закрепить его здесь:

Бренд кабинета «сделай сам» продает планы А-образной рамы за 99 долларов

Один из первых шагов в любом архитектурном проекте кабины, будь то самодельный или профессиональный, — это набросок плана. Некоторые люди преуспевают в визуализации пространства и переводе его на бумагу — эти люди становятся дизайнерами.Другие лучше всего учатся, сразу же приступая к проекту и попутно приобретая знания и навыки. Для остальных из нас, кто хочет немного направления и удобства, есть Den.

Den, коллекция доступных, готовых к продаже планов домиков, делает крошечные дома доступными. Независимо от того, являетесь ли вы домашним мастером или хотите нанять строителя, компания предлагает печатные чертежи, которые стоят от 99 до 495 долларов для современных домиков, размер которых варьируется от 144 квадратных футов до 1000 квадратных футов.

Двухъярусная каюта Den с А-образной рамой разработана для компактного проживания с 168 квадратных футов пространства.

«Мы оценили наши планы таким образом, чтобы они могли служить инструментом исследования для потенциального строителя, лучше информировать их процесс с пониманием масштабов и деталей проекта», — говорит соучредитель Den Лиззи Кардон, основавшая компанию. с мужем Майком Романовичем. «Даже если они не построят план, мы надеемся, что они узнали что-то о дизайне, архитектуре и строительстве, просто пообщавшись с ними.»

Дизайн двухъярусной кабины включает окна от пола до потолка, позволяющие проникнуть внутрь.

В настоящее время компания из долины Гудзон предлагает три типа А-образных рам и две элегантные крошечные кабины с окнами от пола до потолка. установка для дровяной или газовой плиты, а также вариант для полностью оборудованной кухни или мини-кухни.

На мансарде двухъярусной каюты могут разместиться двое.

«Den привлекает покупателей, заботящихся о стиле, которые ценят архитектуру, дизайн и т. д. и эстетика », — говорит Кардон, отвечающий за маркетинг и развитие сообщества Den.«С одной стороны, у нас есть клиенты, которые являются настоящими героями DIY и рады строить планы и учиться, испытывая радость от создания чего-то самостоятельно. С другой стороны, мы видим клиентов, которые покупают планы как способ избежать более высоких затрат, связанных с наймом архитектора для разработки своего проекта с нуля ».

Весь передний фасад двухъярусной каюты заключен в стекло для максимального обзора.

В сфере гостеприимства и девелопмента недвижимости планы кают Den могут использоваться для малых и крупных предприятий гостиничного бизнеса или жилых помещений.Планы

Den включают: PDF-файлы для печати, готовность к выдаче разрешений, полный список материалов, рекомендуемые окна и двери, конструкционные материалы, руководящие принципы Международного жилищного кодекса, строительные примечания и подробные чертежи. Строительные чертежи включают: фундамент и каркас, план этажа и крыши, секции здания, внешние фасады, электрическую информацию и список рекомендуемых шкафов, приспособлений и приборов.

Мини-кухня Bunk Cabin предназначена для 24-дюймовых шкафов.

Лестница ведет с открытого первого этажа в спальную зону на верхнем этаже двухъярусной хижины Логова.

Сочетая в себе «японское мастерство, изящную скандинавскую эстетику и теплоту современного калифорнийского дизайна», кабины изначально создавались под брендом Walden, который в начале этого месяца расширился и был переименован в Den и его каталог планов кабин.

Дом А-образного профиля Den спроектирован с жилой площадью 1000 квадратных футов.

Жилое пространство открытой планировки включает небольшую кухню, гостиную и столовую.

Почувствовав зов дикой природы и построив коттедж в Катскиллс в 2018 году, Романович и Кардон решили совершить набег на мир строительства коттеджей. Вдохновленные процессом строительства своей хижины и уединенной жизни на природе, они хотели сделать свой опыт доступным для других.

Приобретите внешний вид

Приставной столик из арматуры HAY с лотком

Коллекция Rebar исследует возможности изменения контекста строительных материалов и процессов. Этот приставной столик выделяется дизайном, в котором усиленная стальная балочная рама сочетается с черной мраморной столешницей, что создает сбалансированный эстетический вид.

Muuto Cover Chair

Ищете прочное, легкое и совершенно уникальное современное кресло? У нас это есть. Кресло Muuto Cover — уникальное изделие, полностью сделанное из цельного дерева и облицованного формованным деревом.

HAY PC Pendant

PC Pendant (2019) — это широкий светильник в форме колокола, предназначенный для автономного или группового подвешивания. Он отличается прочным алюминиевым плафоном и съемным рассеивателем, который смягчает свет сверху.

Планы дома с А-образным каркасом включают установку для дровяной или газовой печи.

В элегантной, обшитой деревом спальне внизу установлены встроенные двухъярусные кровати.

Смета на строительство одной из кают колеблется от 22 000 до 153 000 долларов, включая материалы и рабочую силу. Дуэт рекомендует тратить не менее 153 долларов на квадратный фут, что является средним показателем по стране.
