Как подобрать стабилизатор напряжения в частный дом?

Автор:
Сергей Куртов

Время прочтения: 5 мин

Дата публикации: 01-02-2023

Содержание

Практически любой в той или иной мере сталкивается с перепадами напряжения в электросети. В большинстве случаев эти перепады незначительны и не представляют опасности для бытовой техники и электроники. Тем не менее, достаточно одного резкого скачка, чтобы дорогостоящее оборудование вышло из строя.

Жители частного сектора сильнее страдают от нестабильной работы сети, хотя, казалось бы, потенциальных потребителей меньше. Здесь выше вероятность физического повреждения ЛЭП вследствие метеорологических факторов и воздействия человека. Также, наверное, каждый житель частного сектора имел дело с соседом, который просаживает напряжение своим сварочным аппаратом.

Чтобы защитить электрооборудование в доме от опасных всплесков напряжения, а также обеспечить его эффективную работу вследствие просадок, рекомендуется установить стабилизатор напряжения.

Стабилизатор следует выбирать с умом, так как ошибка может вылиться в некорректную работу техники или, как минимум, в бессмысленные переплаты за ненужные характеристики. Как подобрать стабилизатор напряжения в частный дом, максимально эффективно используя потраченные средства?

Какой вид стабилизаторов выбрать

На рынке Украины доступно 4 основных вида стабилизаторов.

Инверторные стабилизаторы напряжения являются флагманами в своей сфере. Это профессиональные приборы, которые генерируют стабильный сигнал без отклонений при любых входных колебаниях. Их установка для дома или квартиры не имеет никакого смысла. Вы получите идеальный по качеству сигнал, в котором техника не нуждается.

А что насчет сервоприводных стабилизаторов? Это довольно высокоточные устройства стабилизации на основе сервомотора и тороидального автотрансформатора. Перемещая токосъемник по поверхности обмотки, сервомотор регулирует выходное напряжение. Плавно, но не очень быстро. В некоторых случаях это может быть проблемой, хотя при лавинообразных скачках в любом случае сработает отсекатель по принципу реле напряжения.

Остаются у нас ступенчатые электронные и релейные стабилизаторы, которые и будем рассматривать как оптимальный вариант для дома или квартиры. Схема стабилизации здесь тоже основана на автотрансформаторе. Только вот перемещать токосъемник не нужно, так как из трансформатора заранее выведены ступени стабилизации. Коммутируя тот или иной вывод, мы получаем более высокое или низкое напряжение по отношению ко входу. Такой ступенчатый принцип регулирования отличается высокой скоростью регулировки, которая, при этом, происходит шагами.

Но что лучше: электронные или релейные стабилизаторы со ступенчатым принципом регулирования? С точки зрения пользователя основная разница заключается в том, что электромагнитные реле щелкают при смене ступени, а тиристоры электронных стабилизаторов работают бесшумно. Также тиристоры более надежны (хотя коммутационный ресурс реле тоже огромен и превышает 100 тысяч коммутаций).

Таким образом, в качестве одного из главного критерия выбора между релейным и электронным стабилизатором можно рассматривать щелчки при коммутациях. Если стабилизатор находится в отдельном нежилом помещении, вполне можно значительно сэкономить и выбрать модель релейного типа.

Выбираем характеристики стабилизатора напряжения

Каждый стабилизатор обладает огромным набором технических характеристик. Если не знать матчасти, разобраться в них может быть проблематично. Поэтому лучше выделить ряд параметров, которые важны для работы устройства. Остальные, как говорится, по вкусу.

Начинать следует с мощности. Обратите внимание на важную специфику стабилизаторов, работающих на основе силового трансформатора: во время компенсации колебаний максимально допустимая мощность падает. Имейте это в виду во время расчета. Также не стоит забывать о возможном увеличении количества потребителей со временем. Поэтому смело прибавляйте около 30% к суммарной мощности потребителя.

А что насчет точности? Такой важный показатель, казалось бы. Однако сертифицированная в Украине бытовая техника и электроника обязана корректно работать при отклонениях от номинала 220В до 10%. Любой, даже самый бюджетный, стабилизатор обеспечивает необходимую минимальную точность, поэтому рассматривайте высокоточные стабилизаторы только в случае наличия специфической техники.

Не обходите вниманием рабочий диапазон стабилизации. Чем шире этот диапазон, тем большие колебания стабилизатор сможет компенсировать с заявленной точностью. Выход за этот диапазон,. как правило, приводит к защитному отключению.

Как ни странно, упомянутых выше характеристик достаточно для выбора стабилизатора. Дальше остается определиться с такими деталями, как устройства индикации и управления, наличие режима “ТРАНЗИТ” и другое.

А теперь немного конкретики. Какие модели стабилизаторов больше подходят для частного дома? Если Вы заинтересованы в релейном стабилизаторе, популярным примером является Элекс Гибрид У 9-1/40 V2.0. Это устройство мощностью 9 кВа отлично подойдет для частного дома или квартиры. Данный стабилизатор оснащен 9 ступенями стабилизации, которые обеспечивают точность 7,5% в расширенном рабочем диапазоне 135-315В. Если же нужна максимально бесшумная модель, присмотритесь к электронному аналогу — Элекс Ампер У 9-1/40 v2.1. Данная модель имеет более узкий рабочий диапазон, но точность стабилизации 4,5%.

Мы не случайно привели модели от фирмы Элекс, так как данный производитель выпускает линейки релейных и электронных однофазных и трехфазных стабилизаторов, среди которых найдется подходящий вариант действительно для других задач.

Какой стабилизатор выбрать для дома по мощности и производительности

Сегодня, когда в доме появляется все больше требовательной техники, качество электрической сети становится важно, как никогда. Особенно это актуально для коттеджных поселков и деревень, когда энергосеть не отличается постоянством.

И тут вам придут на помощь стабилизаторы напряжения. Их задача — компенсировать скачки в электросети с целью обеспечения качественного электроснабжения и предотвращения неисправности техники и оборудования. Такие приборы не только контролируют перепады напряжения, сглаживая их при подъеме и спаде, но и защищают от перегрузок при нестабильности сети, во время коротких замыканий и других отклонениях параметров от нормы. Также, они помогут обеспечить оптимальные условия для работы даже чувствительного оборудования.

Эта статья поможет вам разобраться в тонкостях выбора стабилизатора напряжения для частного дома. Мы подробно расскажем, на какие характеристики стоит обратить внимание.

Принцип работы

Как можно понять по названию, эти устройства нормализируют напряжение. По типу работы большинство таких приборов делятся на 3 типа.

• Электромеханические. В таких моделях используется автотрансформатор и электромагнитный механизм, у которого есть специальный ползунок. Он перемещается по катушке и регулирует напряжение. Минус этого типа приборов — в такой конструкции используется много механических деталей, таких как графитовые щетки и обмотка из меди, из-за чего возрастает риск выхода из строя комплектующих по мере увеличения срока эксплуатации. Но есть и плюс — очень высокая точность выдаваемого напряжения. Это позволяет применять такие стабилизаторы для питания чувствительных потребителей: измерительной техники, медицинских приборов, различной аудиоаппаратуре и тд.
• Электронные. Здесь также используется автотрансформатор, однако вместо графитовых щеток применяются полупроводники и реле. Они автоматически задействуют нужную обмотку, которая включает необходимое количество вольт. Такая конструкция более надежная, так как в ней отсутствуют движущиеся элементы.
• Инверторные. Самый “молодой” и технологичный тип. Они работают по бестрансформаторной технологии, которая заключается в двойном преобразовании энергии. Если упростить, то в начале входное напряжение преобразовывается в постоянное, после чего опять в переменное. При этом в конце этого цикла оно будет иметь необходимые технические характеристики. Такие устройства отличаются очень тихой работой, высокими показателями точности регулировки и практически мгновенной реакцией на отклонения в сети. Но есть и не достаток — высокая цена.

Как выбрать стабилизатор по мощности и производительности

Очень ответственный момент — правильно рассчитать общую сумму потребляемой мощности всей техники и приборов, которые будут подключены к устройству.

Оно будет работать нормально только в случае, если нагрузка не будет превышать его собственную мощность. В другом случае он просто отключится.

Регуляторы напряжения бывают разной мощности, от 0,5 до 100 кВт. Наиболее распространенные модели для частного дома — от 5 до 10 кВт.

Энергия АСН 5000

• Максимальная мощность нагрузки, ВА 5000
• Диапазон входного напряжения, В 140-260
• Точность стабилизации 8%

Подробнее

ЭНЕРГИЯ АСН 10000

• Максимальная мощность нагрузки, ВА 10000
• Диапазон входного напряжения, В 140-260
• Точность стабилизации 8%

Подробнее

Как же посчитать суммарную мощность потребителей? Для этого нужно открыть инструкцию к каждому конкретному прибору — в большинстве случаев вы найдете необходимую информацию там. Если по какой-то причине это вам не удается, или вы не можете найти паспорт товара, у нас есть таблица с приблизительным значением мощности разных типов электроприборов.

Потребитель	Мощность, Вт	Потребитель	Мощность, Вт
Бытовые эл. приборы		Электроинструмент
Фен	450-2000	Дрель	400-800
Утюг	500-2000	Перфоратор	600-1400
Электроплита	1100-6000	Электроточило	300-1100
Тостер	600-1500	Дисковая пила	750-1600
Кофеварка	800-1500	Электрорубанок	400-1000
Обогреватель	1000-2400	Электролобзик	250-700
Гриль	1200-2000	Шлифовальная машина	650-2200
Пылесос	400-2000	Электроприборы
Радио	50-250	Компрессор	750-2800
Телевизор	100-600	Водяной насос	500-1600
Холодильник	150-600	Циркулярная пила	1800-2100
Духовка	1000-3600	Кондиционер	1000-3000
СВЧ-печь	900-2000	Электромоторы	550-3000
Компьютер	400-750	Вентиляторы	750-1700
Электрочайник	1000-2000	Насос выс. давления	2000-2900
Электролампы	20-250	Сварочный агрегат	1500-5000
Бойлер	1200-2000	Газонокосилка	750-2500

Мы советуем вам подбирать стабилизатор с 30% резервом по мощности. Это нужно для того, чтобы уменьшить нагрузку на устройство и тем самым повысить его срок службы. Например, вы подсчитали, что подключенная нагрузка будет составлять 4 кВт. В этом случае имеет смысл приобрести устройство мощностью 5 кВт.

Диапазон стабилизации

Еще один важный параметр, на который следует обращать внимание при выборе. В технических характеристиках встречается такой показатель, как предельное напряжение, которое поддается корректировке (min/max). Что это значит? Проще говоря, в случае превышения заданного напряжения, стабилизатор отключает все потребители, которые к нему подключены.

Вам следует определиться, какая именно точность стабилизации вам будет необходима. Обычно погрешность выходного напряжения пишется в процентах. Так, чем больше процент, тем меньше точность. Однако, если мы берем ситуацию именно с частным домом, то для большинства потребителей высокие показатели точности чаще всего не играют существенной роли. Поэтому вполне допустимо значение в 8-10 процентов.

Фазность

Стабилизаторы бывают либо однофазными, либо трехфазными. Если вы живете в частном доме, значит к вам проведена трехфазная электросеть. В случае необходимости организовать защиту всей сети, стоит приобретать трехфазный стабилизатор. Если же вы хотите обеспечить стабильную работу отдельного оборудования, например холодильника или кондиционера, то вам подойдет однофазная модель, ведь бытовые приборы в подавляющем большинстве работают от 220 В.

Способ установки и подключения стабилизатора

Различные модели имеют разные типы установки. Рассмотрим каждый из них:

• Напольный. Самый распространенный способ. Большинство стабилизаторов выполнены в виде монолитного блока, который с легкостью можно расположить на любой ровной поверхности.
• Настенный. Такой тип характерен для моделей небольшой мощности. Специальное крепление позволяет расположить стабилизатор на стене. Обычно такие устройства довольно компактные.
• Монтаж в шкафы. У этих моделей плоский корпус, который позволяет располагать устройство в специальном металлическом шкафу вместе с защищаемой техникой.

Стабилизаторы также различаются по принципу подключения и делятся на два типа:

• Сетевые. Такие модели имеют на корпусе одну или несколько розеток, к которым можно подключать отдельные потребители. В среднем, мощность этих аппаратов составляет от 500 до 3000 Вт.
• Магистральные. Такие стабилизаторы встраиваются прямо в сеть и в результате компенсируют скачки в электросети для всей техники, к ней подключенной. Их мощность начинается от 4000 Вт.

Энергия APC 500

• Максимальная мощность нагрузки, ВА 500
• Диапазон входного напряжения, В 140-260
• Точность стабилизации 4%

Подробнее

Энергия Hybrid II 9000/3

• Максимальная мощность нагрузки, ВА 9000
• Диапазон входного напряжения, В 100-260
• Точность стабилизации 3%

Подробнее

Дополнительные особенности

После того, как вы определитесь с ключевыми характеристиками, будет не лишним обратить внимание на некоторые дополнительные опции, которые могут вам пригодиться:

• Режим “Байпасс”. При наличии этой опции, стабилизатор будет способен подавать напряжение к потребителям без, непосредственно, стабилизации. Такая система необходима в случае, если нужно протестировать работоспособность стабилизатора или же включить в сеть чрезвычайно мощную технику, мощность которой превышает мощность устройства. “Байпассы” бывают как встроенными, так и внешними, продающимися отдельно.
• Дисплей. У самых простых стабилизаторов экран показывает только значения напряжения на входе и на выходе. Более продвинутые модели могут похвастаться отображением различных дополнительных параметров, таких как индикация перегрева и перегрузки, статус систем защиты и тд.
• Вентиляция. Обращайте внимание на количество вентиляционных отверстий на корпусе устройства. Чем их больше, тем лучше аппарат будет охлаждаться. Это особенно актуально для жарких и не проветриваемых помещений.
• Корпус. Лучше отдавать предпочтение приборам в металлическом корпусе. Он более прочный и хорош в плане противопожарной безопасности.

Вывод

Пришло время подводить итоги. Если вы планируете покупать стабилизатор напряжения для использования в частном доме, вам стоит обратить внимание на ряд важных параметров. Давайте все подытожим:

• Принцип работы. Электромеханические имеют хорошую точность, но есть риск износа механических частей. Электронные в этом плане более надежные. Инверторные модели самые технологичные, но и стоят они чаще всего дороже.
• Мощность и производительность. Перед покупкой стабилизатора обязательно подсчитайте величину нагрузки, которую вы планируете к нему подключать. Мы настоятельно рекомендуем, чтобы у вас оставалось 30% запаса по мощности.
• Диапазон стабилизации. Определитесь, какая именно точность стабилизации вам будет необходима. Чем больше процент, тем меньше точность. Для частного дома, в большинстве случаев, вполне допустимо значение в 8-10 процентов.
• Фазность. Для подключения всей электросети нужен трехфазный стабилизатор, а для отдельных потребителей — однофазный.
• Способ установки. Определитесь, как именно и куда вы собираетесь устанавливать стабилизатор.
• Дополнительные функции. Будет не лишним обратить внимание на ряд дополнительных опций, например, наличие режима “Байпасс”, тип дисплея и конструкцию вентиляции.

Как выбрать стабилизатор напряжения для частного дома или квартиры

Стабилизатор напряжения — устройство совершенно необходимое в каждом доме. Он также нужен на производстве, но здесь речь пойдет о бытовых стабилизаторах, предназначенных для защиты бытовой техники и оборудования от скачков напряжения и токов. Обычно напряжение в магистрали составляет 220 или 380 В при частоте 50 Гц. Но из-за различных факторов — подключения потребителей большой мощности, пиковых нагрузок в вечерние или утренние часы, аварий на ЛЭП ток может отклоняться от заданных параметров по напряжению процентов на 25 — 40 в обе стороны.

Слишком низкое, как и слишком высокое напряжение сети одинаково опасно и нежелательно для бытовой техники. Резкие прыжки опасны вдвойне. Холодильники, телевизоры, бытовые насосы и бойлеры, компьютеры могут просто перестать работать. Могут сгореть входные цепи, сложная электроника блоков настроек, могут возникнуть другие поломки, ремонт которых достаточно дорог.

Содержание:

1. Принцип работы регулятора напряжения
2. Типы стабилизаторов напряжения
3. Как подобрать регулятор напряжения по параметрам
4. Дополнительные функции и опции
5. Особенности установки и подключения

Как работает стабилизатор напряжения

Чтобы определить какой стабилизатор напряжения для дома лучше выбрать, нужно знать основные принципы их работы, какие бывают стабилизаторы и какие важные параметры, а на что можно не обращать внимание к.

По своей сути стабилизатор представляет собой регулируемый трансформатор обратной связи. Переменный ток из линии поступает в первичную обмотку и возбуждает примерно такой же ток во вторичной обмотке, к которой подключены потребители. Если изменить число витков на первичной обмотке, то соответственно изменится и ток во вторичной, в которой число рабочих витков осталось прежним. На изменении соотношения числа витков и построена работа регулируемых трансформаторов.

Индуктивная связь очень надежна и не предусматривает прямого контакта обмоток — только через металлический сердечник. Такие трансформаторы позволяют практически мгновенно изменять параметры выходного тока, нужно только настроить управление токосъемником в зависимости от напряжения в питающей сети, чтобы при падении тока в сети во вторичной обмотке он увеличивается, а при превышении напряжения уменьшается.

В основе всех бытовых стабилизаторов лежит управляемый трансформатор. Различия в них касаются только схем управления.

Типы стабилизаторов напряжения

На рынке преобладают два типа стабилизаторов — электромеханические и электронные.

Электромеханические стабилизаторы напряжения

В электромеханических стабилизаторах ток в катушке регулируется контактным ползунком, который перемещается по поверхности, изменяя число рабочих витков. Любой, кто помнит школьный курс физики, может представить себе реостат из экспериментов на уроках. Электромеханический регулятор напряжения работает примерно так же, только ползунок перемещается не вручную, а посредством электродвигателя.

Электромеханические стабилизаторы

очень надежны и позволяют плавно изменять напряжение во вторичной обмотке. Но при своей простоте они имеют и ряд недостатков:

• как и большинство механических устройств имеют ощутимую инерционность — задержка в работе заметна невооруженным глазом;
углеродные контакты
• со временем изнашиваются и требуют замены;
• шум при работе еле слышен, но все же есть.

Перед выбором регулятора напряжения электромеханического типа необходимо сравнить быстродействие, указанное в паспорте изделия в единицах В/с. Чем лучше этот показатель, тем лучше стабилизатор для чувствительных инструментов.

Электронные регуляторы напряжения

Электронные стабилизаторы работают несколько иначе. Обратная связь и коммутация с использованием тиристорных , семифазных или релейных цепей , изменяющих число обмоток, присоединяемых к сети. Такие стабилизаторы работают абсолютно бесшумно, не греются и отличаются очень высокой скоростью срабатывания. Но и тут не обошлось без недостатков — электронные стабилизаторы ступенчато регулируют выходное напряжение. Хотя отличия не слишком велики, они могут внести диссонанс в работу электроники или двигателей.

Ферромагнитные регуляторы напряжения

Ферромагнитные стабилизаторы

– это устройства, которые практически не производятся для бытовых целей, хотя еще можно встретить ранние модели, которые были очень популярны десятилетия назад. Их работа основана на изменении положения ферромагнитного сердечника относительно катушек. Система очень надежная, но громоздкая и шумная. Основными недостатками являются работа только под нагрузкой и возможное искажение синусоидальной характеристики. Для современной электроники и бытовой техники они непригодны, а вот для мощных электродвигателей, ручного инструмента и сварочных аппаратов их использование вполне допустимо.

Как выбрать стабилизатор напряжения по параметрам

Есть всего несколько действительно важных параметров, характеризующих работоспособность стабилизатора и удобство его использования. Это:

• количество фаз;
мощность
• ;
• диапазон регулировок;
• скорость отклика;
• наличие защиты от перегрузок;
• способ подключения.

Какой стабилизатор напряжения выбрать для частного дома можно решить, только правильно наметив круг задач, которые он будет выполнять, рассмотрев основные характеристики в комплексе.

Стабилизатор сетевой или магистральный

По способу подключения стабилизаторы делятся на магистральные и сетевые. Первые устанавливаются на вводе электроснабжения в дом и регулируют напряжение, подаваемое на все без исключения потребители — освещение, отопление, сигнализацию, бытовые приборы. Как правило, современный дом представляет собой энергонасыщенную систему с высоким уровнем потребления электроэнергии. Поэтому мощность основных стабилизаторов начинается от 3 кВт.

Сетевые регуляторы

предназначены для защиты одного, реже двух однотипных устройств. Они подключаются к обычной розетке и являются промежуточным звеном между магистралью и потребителем. Мощность сетевых стабилизаторов относительно невелика, но в доме их может быть несколько.

Это относительно недорогие устройства, которые защищают сложное и дорогое оборудование, если нет основного стабилизатора, или нагрузка на него очень большая. Стабилизаторы сети устанавливаются как в жилых домах, так и в офисах, больницах, контактных пунктах, где работает множество высокоточного электронного оборудования, чувствительного к скачкам напряжения.

Количество фаз стабилизатора

Один из основных определяющих параметров при принятии решения о том, какой стабилизатор напряжения лучше выбрать для дома. В однофазной сети требуется стабилизатор с рекомендуемым подключением 220 В. Решить проблему стабилизации трехфазного тока можно тремя способами — купить три однофазных стабилизатора, настроить каждую фазу, установить стабилизатор только на одну фазу, к которому подключены наиболее чувствительные потребители, и установить по всему дому мощный трехфазный прибор, контролирующий напряжение.

Следует знать, что большинство бытовых стабилизаторов малой и средней мощности представляют собой три синхронизированных однофазных в общем корпусе. Для большой мощности обычно используют три трансформатора, собранных на одном сердечнике. Они надежнее и проще в настройке.

Мощность

Чтобы понять, как выбрать стабилизатор напряжения для частного дома, нужно точно знать, сколько электроэнергии потребляется в доме теоретически и практически. Первая цифра определяется очень просто – арифметически складываются мощности всех потребителей, от лампочки до глубинного насоса и сварочного аппарата в гараже. На этом рисунке показано, какая мощность требуется при одновременном включении всех устройств.

Но этот показатель не является верхним пределом – многие инструменты и устройства бытовой техники оснащены электродвигателями, потребляющими при пуске гораздо больший ток, чем при работе даже при максимальной нагрузке. Эта так называемая реактивная мощность приводит к тому, что общее потребление значительно возрастает.

Следующим шагом мощность каждого устройства с электродвигателем, взятую в кВА (указана в паспорте), умножить на 2 и прибавить к имеющейся цифре. Затем увеличьте результат еще на 25%, на случай непредвиденных обстоятельств. После таких непростых на первый взгляд расчетов вы получите реальную мощность стабилизатора, который необходимо установить в доме.

Потребляемая мощность (Вт) популярного промышленного и строительного оборудования:

Кондиционер.
1000 — 3000 Вт.


Круговая машина.
1800–2100 Вт.


Насос высокого давления.
2000–2900 Вт.

  Электролобзик.
250 — 700 Вт.

Компрессор.
750–2800 Вт.

Электродвигатель
550 — 3000 Вт.


Дрель.
400–800 Вт.


Строгальный станок.
400 — 1000 Вт.

Циркулярная пила.
750 — 1600 Вт.

Водяной насос.
500 — 900 Вт.

Перфоратор.
900 — 1400 Вт.

Шлифовальный станок.
650 — 2200 Вт.

Потребляемая мощность (Вт) бытовых приборов:

ТВ.
100–400 Вт.

Тостер.
700 — 1500 Вт.

Холодильник.
150–600 Вт.

Электрический чайник.
1000 — 2000 Вт.

Проточный водонагреватель.
5000 — 6000 Вт.

Шайба.
1800 — 3000 Вт.

Кофеварка.
700 — 1500 Вт.

Духовка.
1000 — 2000 Вт.

Компьютер.
400–750 Вт.

Водонагреватель накопительный.
1200 — 1500 Вт.

Железо.
500 — 2000 Вт.

Пылесос.
400 — 2000 Вт.

Микроволновая печь
1000 — 2000 Вт.

Нагреватель.
1000 — 2400 Вт.

Электрическая лампа.
20 — 250 Вт.

Средняя мощность трехфазного стабилизатора одноэтажного дома с гаражом и полным набором бытовой техники едва превышает 10 кВт. Это не так много и не слишком дорого. Для двух-трехкомнатной квартиры достаточно 5 кВт, а для двухэтажного особняка нужен стабилизатор на 15 – 25 кВт.

Но при выборе стабилизатора по мощности необходимо обращать внимание и на диапазон регулировок тока по напряжению. Оно должно быть в пределах 150 – 250 В. Только в этой части линии возможных отклонений мощность стабилизатора соответствует максимально заявленной в паспорте. Если производитель указал более широкий диапазон, например 140 — 280 В — еще лучше, ваш дом будет защищен надежнее. Но при этом немного увеличивается стоимость устройства.

Но цена не главный фактор. Покупать стабилизатор с минимальным диапазоном регулировки, например 280 — 240 В, не рекомендуется, разве что как сетевой, если в доме есть общая магистраль. Такие устройства не слишком дороги, но выравнивать напряжение они могут только в узких пределах.

Для особых случаев, когда отклонения в питающей сети могут быть более 120 В (вниз), применяются сложные и дорогие стабилизаторы, способные работать в этом диапазоне. Обычно это комбинированные установки с электромеханическим и электронным регулированием, работающие параллельно. Но такая техника редко требуется, поэтому рядовому покупателю она практически не интересна.

По мощности в линейке каждого производителя есть стабилизаторы однофазные до 10 кВА и трехфазные 5 — 30 кВА. Выбрать их может любой, не обязательно профессиональный электрик, ориентируясь на приведенную выше методику расчета. Покупать стабилизаторы мощностью 35 – 100 кВА для дома или дачи не стоит. Они предназначены для установки в офисных и торговых центрах, мастерских и других объектах с большим потреблением электроэнергии. Кроме того, они массивны и дороги, а платить за избыточную мощность, которая никогда не будет использована, нецелесообразно.

Точность вывода

Ни один стабилизатор не дает ровно 220 В. Всегда есть разброс в характеристиках. Госстандарты допускают отклонения до 10% в обе стороны. Как правило, даже очень чувствительная техника, в том числе инверторы, компьютеры и устройства связи, при таком искажении параметров работают достаточно надежно. Бытовые потребители изначально были рассчитаны на такие отклонения и в эксплуатации также не создавали проблем.

По точности выходного напряжения электромеханические стабилизаторы действительно выдают 220±3%В, а электронные — 220±1%В, но зато время их реакции на порядок, а то и на два ниже. Если электронный регулятор способен изменить выходное напряжение за сотые доли секунды, то электромеханический потратит на это от 0,5 до 1-2 секунд.

Системы защиты стабилизатора

Как и трансформаторы, требуются системы защиты на всех типах стабилизаторов. Принципиальная схема и задачи у них примерно одинаковые, они срабатывают при превышении питающим током допустимых нагрузок и отключают потребителя от сети. Когда ток питания возвращается к норме, поток восстанавливается автоматически.

Стабилизатор также имеет свою эффективную систему защиты — это достаточно сложное устройство с массой электроники, чувствительной к перегрузкам по напряжению и току. При коротком замыкании в сети может произойти резкий скачок тока, способный буквально спалить цепи.

Система автозащиты отключит первичную обмотку и систему регулирования от питающего тока до восстановления ее нормальных параметров. Включение стабилизатора в работу также обычно производится в автоматическом режиме, но есть модели с ручным включением после экстренной остановки.

Дополнительные функции и опции

При рассмотрении вопроса о выборе стабилизатора напряжения для квартиры или дома нельзя упускать из виду ряд дополнительных функций, которые упрощают эксплуатацию, делают ее более безопасной и расширяют функциональные возможности установки. Зачастую из двух стабилизаторов одинаковой фазы, мощности и диапазона регулировки стоит выбрать тот, у которого больше функций, пусть и стоит он немного дороже.

Вольтметр и амперметр

Стабилизаторы бытовые комплектуются измерительными приборами — вольтметры обязательны, амперметры — опционально. Приборы показывают выходное напряжение после стабилизации и силу тока в каждой фазе. Если вам нужно узнать напряжение в питающей сети, то некоторые стабилизаторы предоставляют такую ​​возможность — достаточно нажать специальную кнопку и вольтметр переключится на измерение входных параметров сети. Большинство бытовых стабилизаторов снабжено аналоговыми (стрелочными) вольтметрами и амперметрами достаточно высокой точности.

Но в последнее время многие производители стабилизаторов перешли на цифровые устройства — это значительно улучшает конструкцию и, конечно же, позволяет увеличить стоимость установки. Хотя на точность измерения это не оказывает большого влияния, но при контроле работы бытового стабилизатора десятые и сотые доли единиц измерения особой роли не играют.

Многие стабилизаторы оснащены светодиодной сигнализацией, которая может оповещать о нормальной работе устройства, выходе из режима, критических перегрузках и других состояниях как сети, так и самого устройства. Каждый из производителей использует то количество светодиодов и их цвет, которое ему кажется наиболее удобным. Перед началом работы стабилизатора необходимо ознакомиться с номиналом каждой лампочки и режимом ее работы — свечение, мигание, частота вспышек.

Стабилизаторы работают в автоматическом режиме и возможность ручной регулировки не предусмотрена. Но приборы контроля выполняют довольно важную функцию – всегда можно определить диапазон отклонений напряжения и тока по каждой фазе и отключить потребителя, который не может работать в данных условиях. Также можно визуально контролировать общую текущую мощность в домашней сети по данным приборов контроля и формуле P = UI .

Возможность переключения задержки появления напряжения на выходе

Еще одна удобная опция — кнопка задержки выходного напряжения. Это необходимо для того, чтобы после стабилизации все цепи стабилизатора вышли в рабочий режим и подали в сеть ток с требуемыми характеристиками. Обычно для этого бытовому стабилизатору уровня требуется от 5 до 7 секунд. Но при высоком уровне энергопотребления в домашней сети этого времени может не хватить, кнопка позволяет продлить его до нескольких минут и исключить возможные фальстарты.

Режим обхода

Очень удобно, если в нем предусмотрена функция байпаса, то есть условия для протекания постоянного тока, в обход всех цепей управления и трансформаторного оборудования. Это очень удобно, когда напряжение питающего тока намного ниже допустимого диапазона работы или нужно подключить устройство, превышающее по мощности критический уровень стабилизатора. В этом случае выключатель пропускает электрический ток напрямую к потребителю, а стабилизатор находится в дежурном режиме.

Вентилятор принудительного охлаждения

Ориентировочно до мощности 10 кВА стабилизаторы охлаждаются конвекционными потоками, свободно циркулирующими через вентиляционные отверстия корпуса. Установки большей мощности оснащены принудительными вентиляторами.

Особенности установки и подключения

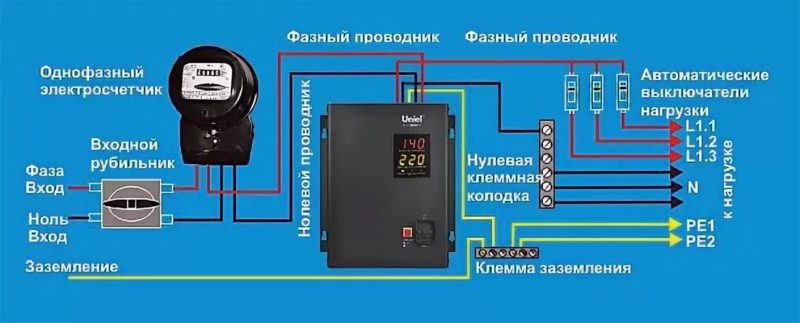

Как правило, подключение стабилизаторов не представляет сложности, особенно сетевых и однофазных сетей. Сетевые контроллеры подключаются к обычной домашней розетке. На их корпусе выведены такие же розетки (одна, две или больше, в зависимости от мощности), к которым можно подключить любой прибор бытового уровня.

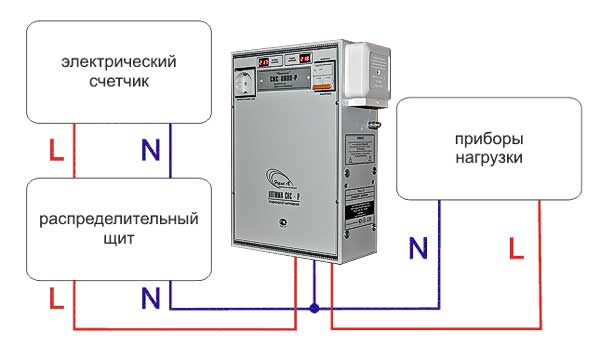

Стабилизаторы магистрали

подключаются с помощью клеммной колодки с 5 контактами. Два – для проводов электросети, два – для входа в домашнюю сеть и один для заземления (обязательно). При установке стабилизатора рядом с точкой ввода кабельной линии в дом его можно подключить самостоятельно. Но при этом следует отключить главный рубильник (автоматический выключатель). Под напряжением крайне опасно и недопустимо подключение по всем правилам техники безопасности.

После счетчика поставить стабилизатор любой мощности. Трехфазный стабилизатор оснащен девятиконтактным блоком. Подключать его должен профессиональный электрик, используя специальные инструменты. Стабилизаторы устанавливаются на стену или на пол, в зависимости от мощности и версии.

Как правило, их эксплуатация допускается только при плюсовых температурах и нормальной влажности. При Т ≥ +40 ⁰ С может сработать теплозащита устройства, поэтому стабилизатор следует устанавливать вдали от отопительных приборов в местах, закрытых от прямых солнечных лучей.

Какой стабилизатор напряжения вы решили купить?

Отзывы об индукционных котлах отопления и их применении

Кругляк — отзывы владельцев домов и строителей

Отзывы о кроватях ИКЕА всех моделей: Мальм, Флакса, Гулливер, Бримнес, Чердачная кровать, Брусалы, Фолдал, Миннен, Тромсо, Хемнес , Мюгга, Мидал, Криттер, Лаирвик

Краска Текнос — отзывы и мнения по применению

Вам будет интересно

Как правильно выбрать стабилизатор напряжения за три простых шага

Чтобы эффективно защитить ваше оборудование, важно выбрать стабилизатор напряжения, соответствующий вашим конкретным потребностям.

Вот три шага, которые помогут вам выбрать стабилизатор напряжения; однако мы всегда рекомендуем вам обратиться к специалисту.

Первый шаг: однофазный или трехфазный?

Сначала проверьте, должен ли стабилизатор напряжения работать в однофазной (230 В) или в трехфазной (400 В) сети.

Второй шаг: расчет требуемой мощности

Для того, чтобы рассчитать общую мощность, потребляемую нагрузкой, нужно знать линию напряжение и номинал оборудования, которое необходимо защитить. Рейтинги обычно упоминаются как кВт, кВА или в амперах.

Обратите внимание, что мощность стабилизаторов напряжения указана в кВА.

Это можно узнать энергопотребление конкретного устройства с его тыльной стороны этикетке или из инструкции.

В случае потребляемая мощность указана в кВА, никаких расчетов производить не нужно. Наоборот, если указаны напряжение, ток или кВт, вы должны действовать как следует.

---

Расчеты для однофазных и трехфазных сетей

Однофазные определение мощности, если указано входное напряжение или номинальный ток.

• Определите входное напряжение (В) оборудования или цепи, которую необходимо защитить.
• Определите номинальную силу тока (А) для оборудования или цепи, которую вы хотите защитить.
• Умножить напряжение на ток. Затем разделите его на 1000, чтобы получить номинальную мощность в кВА.
• Добавьте от 20% до 25% в качестве запаса прочности.

Пример:

Однофазное устройство имеет паспортную мощность 220 В, 30 А. Тогда мощность однофазного устройства в кВА составляет:

• 220 (В) x 30 (А) = 6600 ВА
• 6600 (ВА) / 1000 = 6,6 кВА (примерно 7 кВА)
• 7 (кВА) x 1,25 (25%) = 8, 75 кВА (приблизительно 9 кВА)

Однофазный мощность, если указан кВт .

1. Определите номинальную мощность в кВт оборудования или цепи, которую вы хотите защитить, и умножьте на 1000, чтобы получить Вт.
2. Определите коэффициент мощности (cosΦ) оборудования или цепи, которую необходимо защитить.
3. Если коэффициент мощности (cosΦ) не указан, его считают равным 0,7.
4. Разделите мощность в Вт на коэффициент мощности (cosΦ), а затем разделите на 1000, чтобы получить номинальный размер в кВА.
5. Добавьте от 20% до 25% в качестве запаса прочности.

Пример:

Однофазное устройство имеет паспортную мощность 4 кВт, cosΦ = 0,85. Тогда мощность однофазной кВА составляет:

• 4 (кВт) x 1000 = 4000 Вт
• 4000 (Вт) / 0,85 = 4706 ВА
• 4706 (ВА) / 1000 = 4,7 кВА (примерно 5 кВА)
• 5 (кВА) x 1,25 (25%) = 6,25 кВА (примерно 6,5 кВА)

Трехфазный определение мощности, если указано входное напряжение или номинальный ток.

1. Определить входное напряжение (В) оборудования или цепи, которую необходимо защитить.
2. Определить номинальная сила тока (А).
3. Умножить напряжение на ток на 1,732 и разделите на 1000, чтобы получить номинальный размер в кВА.
4. Добавить от 20% до 25% как запас прочности.

Пример:

Однофазное устройство имеет паспортную мощность 400 В, 85 А. Тогда мощность однофазного устройства в кВА составляет:

• 400 (В) x 85 (A) x 1,73 = 58820 ВА
• 58820 ВА / 1000 = 58,82 кВА (примерно 60 кВА)
• 60 (кВА) x 1,25 (25%) = 75 кВА

Трехфазный мощность, если указан кВт .

1. Определить кВт номинал защищаемого оборудования или цепи и умножить на 1000 получить Вт.
2. Определить мощность коэффициент (cosj) одно и то же оборудование или цепь.
3. Если коэффициент мощности (cosj) есть не указывается, считают его равным 0,7.
4. Разделите W на коэффициент мощности (cosj) и разделите на 1000, чтобы получить номинальный размер в кВА.
5. Добавить от 20% до 25% как запас прочности.

Пример

Однофазное устройство имеет паспортную мощность 4 кВт, cosΦ не указан. Тогда трехфазная мощность кВА равна:

• 400 (кВт) x 1000 = 400000 Вт
• 400000 (Вт) / 0,7 = 571426 ВА
• 571426 (ВА) / 1000 = 571 1 кВА (приблизительно)
• 580 (кВА) x 1,20 (20%) = 696 кВА (приблизительно 670 кВА)

---

Третий шаг: выбрать точность стабилизатора напряжения.

Наконец, точность стабилизатора напряжения сильно влияет на его цену. Поэтому вам необходимо определить необходимую точность в зависимости от оборудования, которое вы хотите защитить.
