Реле напряжения для квартиры как выбрать

Обязательно ли сегодня использовать для щитовой квартиры реле напряжения или можно обойтись обычными модульными автоматическими выключателями? Давайте сперва разберемся что это такое реле напряжения? Это устройство для отключения электроэнергии при перепадах напряжения в заданных диапазонах от нормального. А какое напряжение считается нормальным? Раньше номинальным считалось напряжение 220 Вольт. На сегодняшний день произошли некоторые изменение. Есть ГОСТ 29322-2014 напряжения стандартные, который устанавливает уровни напряжения:

  • номинальное напряжение – 230В (не 220В!)
  • наибольшее напряжение питания – 253В
  • наименьшее напряжение питания – 207В
  • наименьшее используемое напряжение – 198В

То есть как видно из данных, перепады напряжения при которых оборудование еще может работать, не должны превышать 10%.

Причины изменения напряжения

Основные причины того, что напряжение может в кратковременный, либо длительный период времени выйти из этих диапазонов следующие:

  • обрыв нулевого питающего провода
  • короткое замыкание нулевого проводника с фазным
  • неравномерное распределение нагрузки

Как защитить свои электроприборы от этого? Есть два способа:

  • установить стабилизатор напряжения (более дорогое решение)
  • использовать реле напряжения для квартиры (экономичное решение)

При этом не стоит путать роль стабилизатора и реле напряжения.

Реле напряжения не поддерживает напряжение в заданном диапазоне, оно лишь прерывает его подачу при повышении или понижении.

Также реле напряжения, равно как и стабилизатор, не способны полноценно защитить вашу эл.проводку от молниевого удара. Для этого есть другие специальные устройства.

Еще помните, что стабилизатор не всегда способен защитить вас от резких перепадов из-за своей инерционности.

Чтобы сгорела техника достаточно долей секунд. Время срабатывания большинства реле напряжений – 0,02 сек.

Повышенное и пониженное напряжение

При понижении напряжения сверх номинала может:

  • “сгореть” холодильник, кондиционер, стиральная машинка
  • тускло светить лампа освещения
  • не запускаться компрессор или двигатели
  • долго готовиться пища в микроволновке, нагреваться вода в эл. титане и др.

Повышение напряжения просто приведет к выходу из строя техники, а может даже к пожару.

Виды реле

Реле напряжения состоит из электронного блока и силовой части, собранных в одном корпусе. Самый главный параметр реле – его быстродействие, причем порог срабатывания вы можете устанавливать сами по заданной шкале.

Основные типы реле напряжения:

Рассмотрим в отдельности каждый вид реле.

Реле розетка-вилка – включается непосредственно в розетку, если Вам необходимо защитить конкретный прибор, либо нет возможности установить отдельное реле в щитовую. Отключение потребителя происходит эл.магнитным расцепителем внутри реле. Для настройки имеются кнопки и цифровое табло. Обычно рассчитано на максимальный рабочий ток в 10-16А.

Реле удлинитель. Совпадает по исполнению с предыдущим, только может иметь несколько розеток. Например, если Вам от одной розетки нужно защитить несколько приборов малой мощности.

Реле под Din-рейку устанавливается в распредщиток. С помощью его защищается вся квартира или дом. Они имеют наибольший диапазон регулировок. Рассчитаны на мощность до 7квт. При большей мощности, необходимо еще использовать магнитный контактор.

Выбор реле напряжения для квартиры

Как правильно выбрать реле напряжения?

Реле напряжения всегда нужно использовать в связке с автоматическим выключателем.

Само по себе оно не способно защитить от короткого замыкания.

Номинальный ток реле должен быть на порядок больше, чем подключенный перед ним автомат.

Например — установлен автомат 25А, реле выбираем 32А. Автомат 16А, тогда реле – 25А. Учтите, что номинальный ток реле – это ток, который проходит через него в нормальном режиме.

Что такое время задержки в реле напряжения и зачем оно нужно? При отключении реле по причине перепада напряжения, его ”мозги” контролируют входное напряжение и при нормализации параметров, реле включается. Однако такие скачки могут быть очень частыми. Кто-то занимается сварочными работами на вашей фазе, где-то ветром схлестывает провода и т.д. Частые включения-отключения электроэнергии крайне отрицательно сказываются на аппаратуре.

Холодильники, кондиционеры, рекомендуется включать с перерывом 5-6 минут – это время необходимое для конденсации и спада давления хладагента. Поэтому в реле вручную можно установить время задержки, через которое происходит его включение. Если у Вас в группе электропроводки нет подключенного холодильного оборудования, можно выставить время до 10 сек. В противном случае от 5 минут и более.

Еще одной головной болью может стать вопрос выставления порога срабатывания реле. С одной стороны, если поставить минимальные значения от номинала, это максимально защитит вашу аппаратуру. Но с другой стороны, приведет к очень частым коммутациям, или постоянным включениям-выключениям напряжения.

Бороться с этим можно, установив несколько реле напряжения, отдельно под каждую группу электро-приемников. Для телевизоров, компьютеров и другой видео и радио аппаратуры рекомендуется установить диапазон 200-230В. Для другой бытовой техники 190-235В. Если имеется нагревательное оборудование – тены, бойлеры и т.д. для них можно увеличить диапазон от 170 до 250В.

Подводя итого можно однозначно сделать вывод, что имея в современном доме большое многообразие электроприборов и аппаратуры без реле напряжения для квартиры просто не обойтись. И главный вопрос должен стоять не в том, устанавливать или нет данную защиту, а в том — на каком производителе остановить свой выбор?

Статьи по теме

  • Реле напряжения Zubr, digitop, УЗМ-51М, РН111 — обзор, схема подключения
  • 4 вида стабилизаторов напряжения. Выбор лучшего. Сравнение цен за 1квт.
  • Реле напряжения в розетку — РН-101М и Zubr R116y
  • Устройства защиты УЗМ 51МД и УЗИС С1 40. Сравнение, технические характеристики, схемы подключения.
  • 5 в 1 — УЗО, УЗИП, УЗИС, реле напряжения, автомат. Обзор УЗО Элта 2Д — недостатки и преимущества.
  • Выбор места установки стабилизатора напряжения в доме — правила и советы

⚠️ Реле напряжения 220 В для дома: принцип работы, обзор моделей

Нестабильное напряжение в сети – это проблема не только деревень и маленьких посёлков. Обилие разнообразной бытовой техники в квартирах зачастую приводит к перекосу фаз – устаревшие трансформаторные подстанции просто не справляются с нагрузкой. А значительное снижение напряжение, как и его скачок в момент отключения приборов с высокой потребляемой мощностью, может вывести из строя Вашу технику. Решением подобной проблемы может стать установка реле напряжения 220 В для дома, которое обеспечит защиту электроники при возникновении внештатной ситуации.

Реле контроля напряжения покажет напряжение в сети и отключит его подачу при превышении или занижении установленного предела

Содержание статьи

Реле напряжения – что это такое и для чего используется

Проблемы, решаемые РН, не обязательно связаны с аварийным состоянием трансформаторов на подстанции и перегруженностью одной из фаз. Очень часто проблема заключается в халатности персонала, обслуживающего линии электропередач. Провисшие провода могут соприкоснуться при сильном порыве ветра. Наверняка, не стоит говорить о том, что будет при подаче фазы по нулевому проводу. В этом случае РН оперативно отключит подачу напряжения в квартиру или дом, а по прошествии некоторого времени снова попытается включить. Если проблема устранена, домашняя сеть будет работать в штатном режиме.

Такое напряжение можно назвать критическим – редкий бытовой прибор сможет его перенести

Также, по желанию владельца, устанавливаются ограничения подачи, а именно нижний и верхний предел, по достижении которых устройство будет срабатывать. Это защитит бытовую технику как от слишком низкого, так и от повышенного напряжения.

Принцип работы реле напряжения и его устройство

Разобравшись с вопросом для чего нужно реле напряжения, попробуем понять его принцип работы. На самом деле он не сложен. Автоматика РН определяет перепад и отключает подачу, на что уходит не более нескольких миллисекунд. Это обеспечивает полноценную защиту домашней электроники. Многие несведущие люди считают, что реле напряжения и тока — это то же самое, что и устройство защитного отключения (УЗО), однако это совершенно не так. УЗО никак не защитит приборы от скачка или падения напряжения, реагируя только на токовую утечку, подачу фазы по нулевому проводу или замыкание нуля на заземление.

Не стоит путать УЗО и РКН – это совершенно разные защитные устройства, их функции сильно отличаются

Важно! Если перепады в Вашей сети находятся в допустимом диапазоне, реле защиты от перенапряжения не будет срабатывать. В этом случае для выравнивания потребуется использование стабилизатора.

Управление реле напряжения 220 В для дома и его дополнительные возможности

При помощи кнопок на лицевой панели у пользователя есть возможность установки в памяти реле максимального напряжения (от 220 до 280 В), а также его минимального показателя (190-210 В). Однако, это не все настройки, доступные владельцу. Также устанавливается задержка подачи электроэнергии на домашнюю сеть (от 3 до 900 сек). Эта опция необходима при включении после аварийного срабатывания. Времени прибору должно хватить, чтобы «понять», безопасно ли подавать ток на приборы квартиры.

Ещё одной дополнительной функцией реле контроля напряжения является термозащита: если контакты при монтаже были слабо протянуты, возникает нагрев, способный испортить РН. В этом случае срабатывает термозащита, предназначенная для отсечки, и прибор отключается.

«RN-01-30» – подробные технические характеристики реле контроля напряжения

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

РКН, включаемый в розетку, также можно настроить под определённые параметры

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Реле-удлинитель предельно прост в подключении к домашней электрической сети

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Важно! При выборе варианта реле напряжения с установкой на ДИН-рейку внимательно отнеситесь к номинальной силе тока. Потребляемый приборами ток (общий показатель) не должен превышать номинальных значений, указанных на РКН. В зависимости от производителя реле напряжения и его модели этот показатель может быть равен 25 А, 32 А, 40 А, 50 А или 63 А.

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка

Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств

В городских квартирах, оборудованных газовыми плитами, напряжение в сети составляет 220 В. Исключением могут являться лишь жилые помещения, в которых установлены электроплиты. Однако для частных секторов подвод к дому напряжения 380 В является обычным делом. Разводка на 3 различных группы, каждая по 220 В, производится уже в распределительном шкафу. А если существуют разные вводы (одна или три фазы), должны производиться и РКН для того или иного ввода. Рассмотрим однофазные и трёхфазные устройства защиты более подробно.

Однофазное реле контроля напряжения и области его использования

Подобное РКН можно использовать как в однофазной, так и в трёхфазной системе электроснабжения, однако, во втором случае существуют некоторые нюансы установки. Дело в том, что при трёхфазной системе через подобное РН можно будет подключить лишь одну из групп, питающуюся от одной фазы. Таким образом, чтобы защитить все 3 группы потребуется установка трёх однофазных реле защиты, или одного трёхфазного, что значительно выгоднее по финансовым затратам.

Однофазное РКН можно использовать и в трёхфазных схемах

Трёхфазное РКН: преимущества установки при напряжении 380 В

Если в дом заходит питание 380 В и есть необходимость защиты всех трёх групп, которые будут от него запитаны, можно установить трёхфазное РКН. По цене оно выйдет дешевле, чем приобретение трёх однофазных устройств. Однако, и здесь есть минусы. При падении или скачке напряжения на одной из фаз, отключатся все три, что довольно неудобно. Если же необходима защита оборудования, работающего от сети 380 В, то единственно правильным решением будет установка трёхфазника.

Иногда однофазником не обойтись, тогда применяются реле на 3 фазы

Критерии выбора реле контроля напряжения для квартиры или частного дома

Основными критериями выбора подобного оборудования являются:

  • возможность самостоятельной настройки рабочих диапазонов;
  • наличие дополнительных функций в виде термозащиты;
  • номинальный ток. При вычислении потребляемого тока не рассчитывайте на то, что все приборы одновременно не будут работать. Запас по этому показателю не помешает;
  • обратите внимание на отзывы пользователей, уже установивших оборудование той или иной марки. Лучше рассматривать мнения людей на крупных ресурсах.
Реле не обязательно оборудуется вольтметром и экраном. Для некоторых моделей прибор для замера напряжения придётся покупать отдельно

Общие рекомендации по вопросу подключения реле напряжения

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

  • контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
  • контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
  • контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питания

Отзыв о «УЗМ 51 М»:

Подробнее на Отзовик: https://otzovik.com/review_5899834.html

Реле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

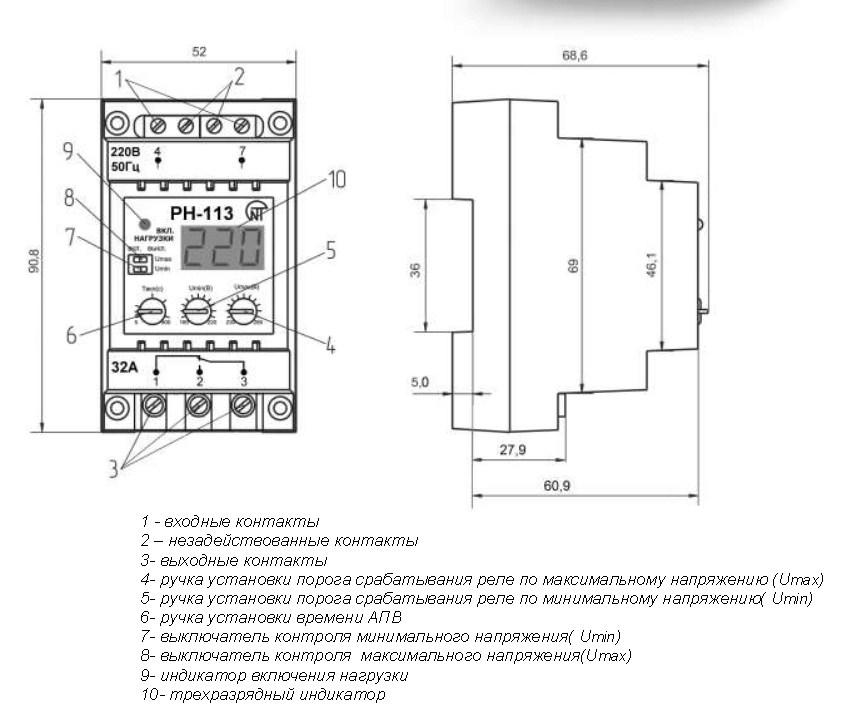

Схема подключения реле напряжения РН113

Отзыв о «РН113»:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»

Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

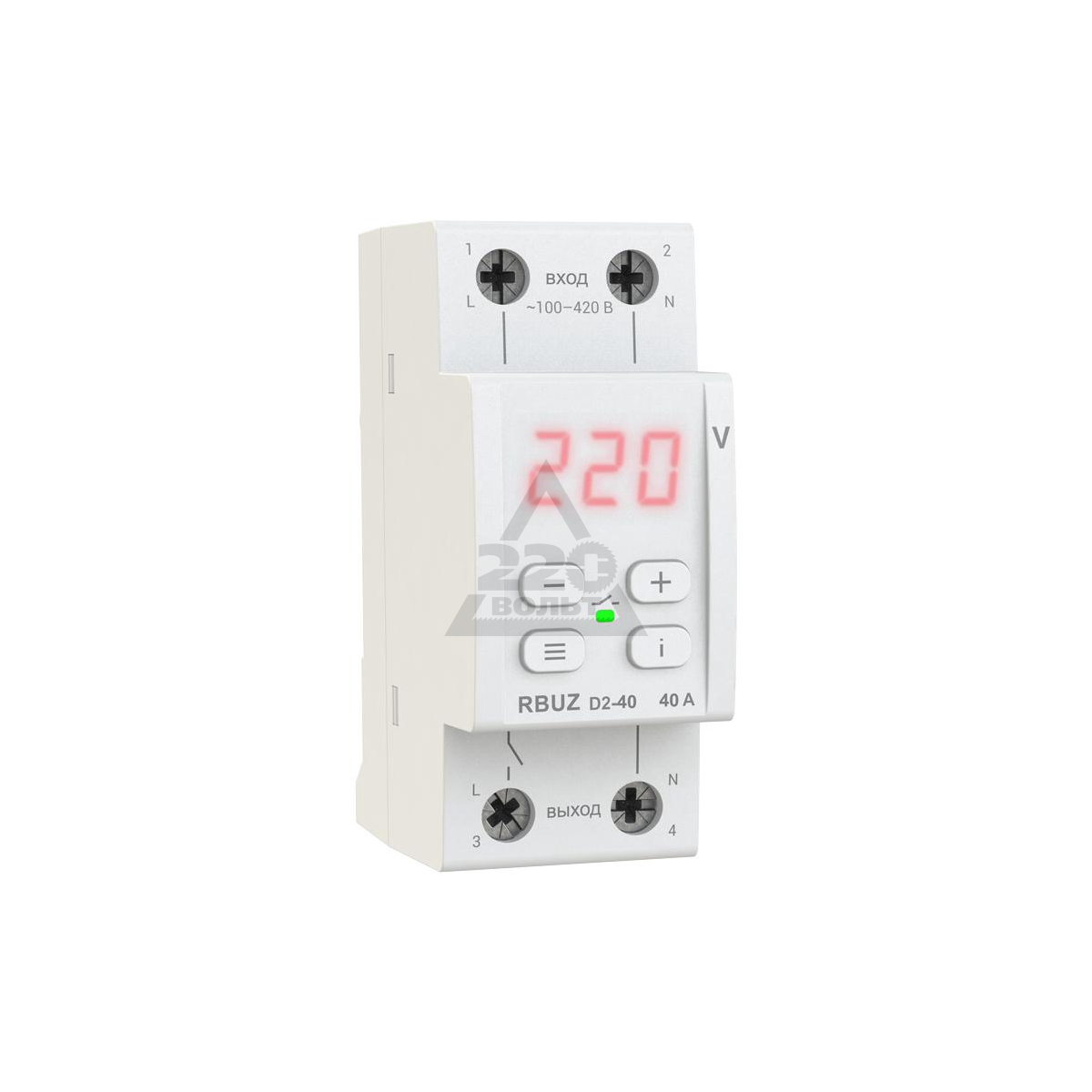

«Зубр» – реле напряжения родом из Донецка

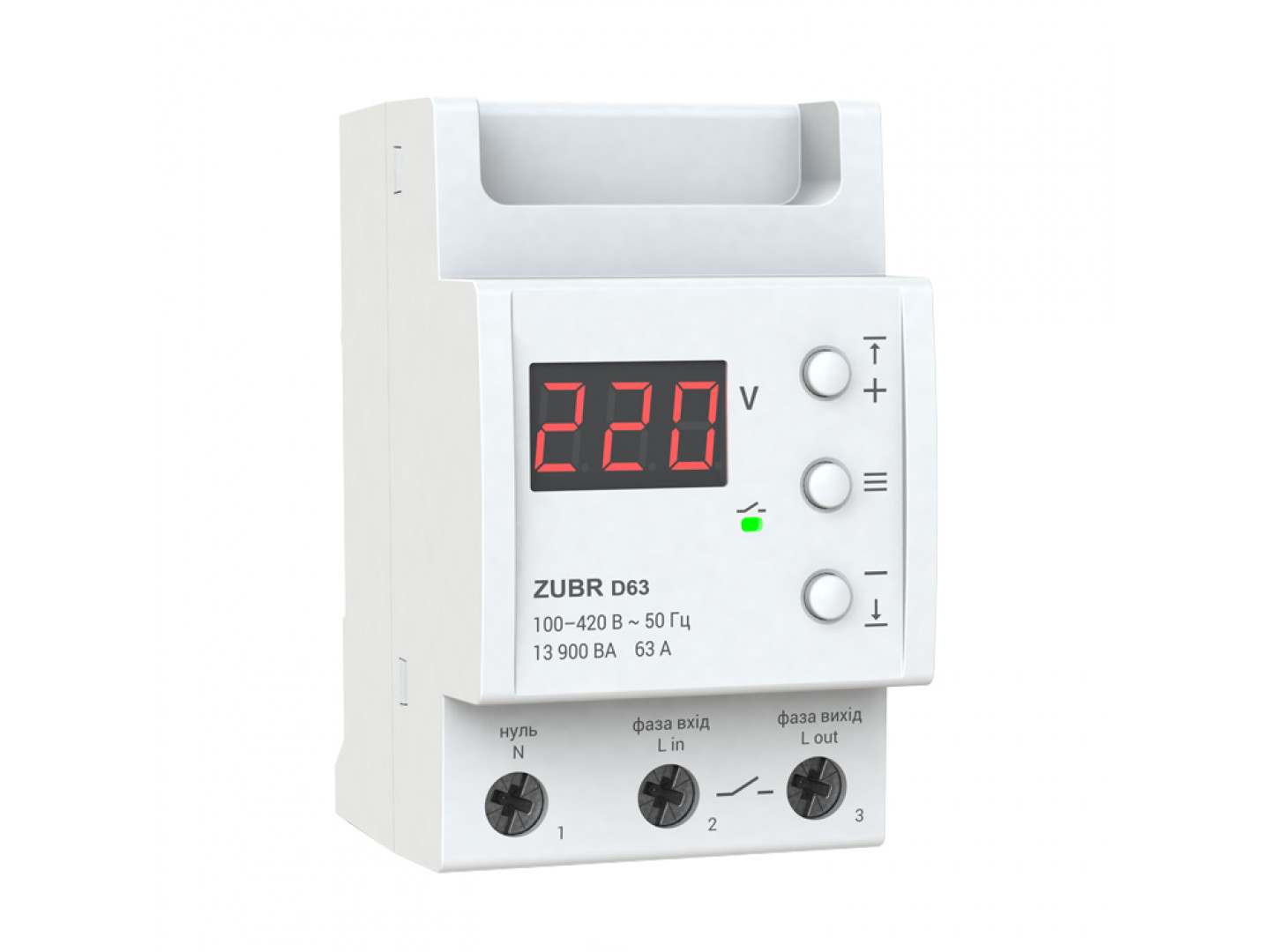

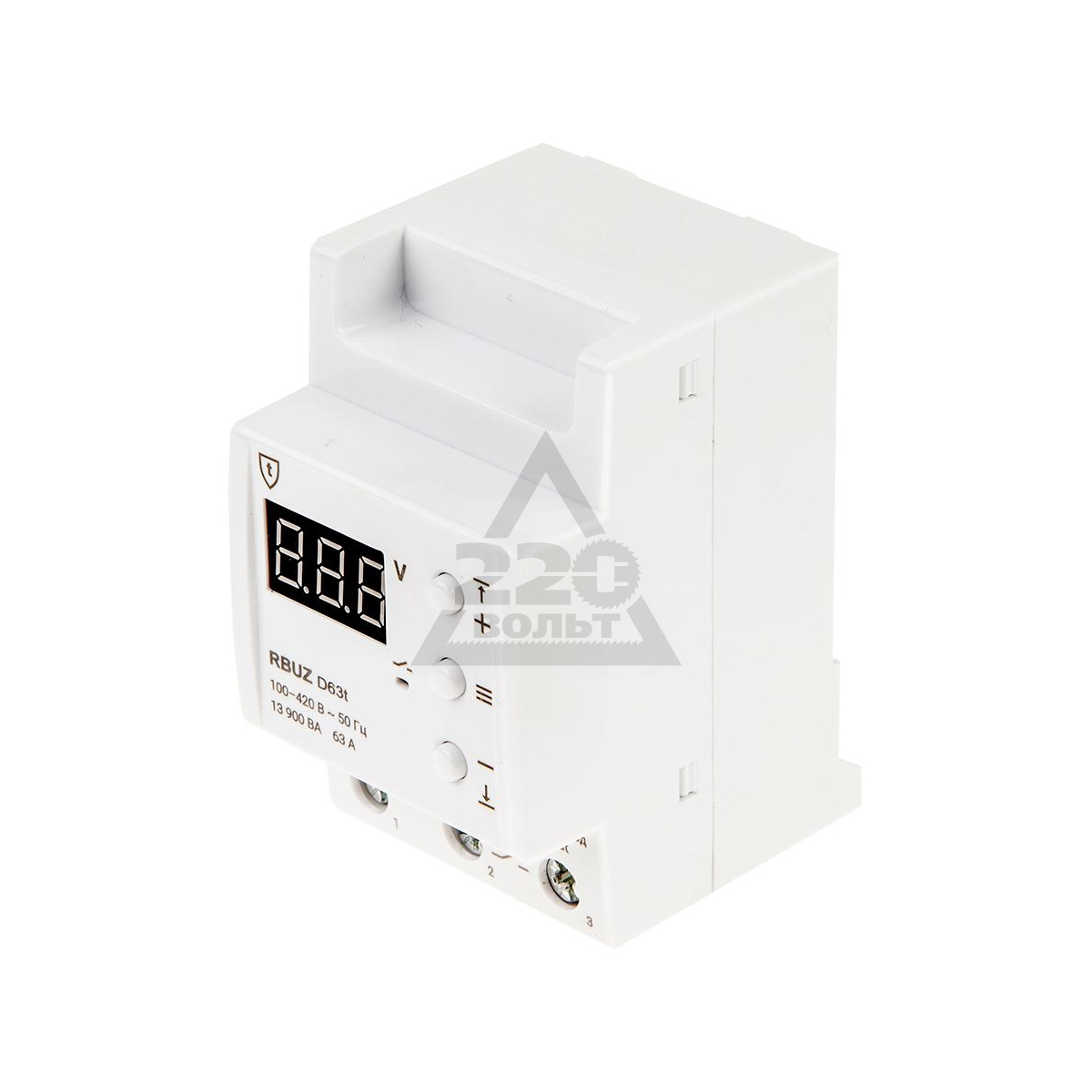

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»

Отзыв о реле напряжения «Зубр»:

Подробнее на Отзовик: https://otzovik.com/review_722248.html

Реле напряжения Зубр

Где приобрести реле контроля напряжения для дома

Купить реле напряжения для дома 220 В можно в любом магазине, специализирующемся на продаже электротоваров и автоматики. В этом случае есть возможность проверки оборудования на месте. Однако, каждый хочет заплатить меньше. В этом случае можно купить реле напряжения для дома 220 В по более низкой цене, заказав товар через сеть интернет. Однако, в этом случае единственной гарантией качества будет рейтинг и известность интернет ресурса, предлагающего подобные услуги.

Средняя стоимость РКН для установки на ДИН-рейку от различных фирм-производителей по России может составить (цены указаны по состоянию на ноябрь 2018 года в рублях):

  • «РН-113» – 1700;

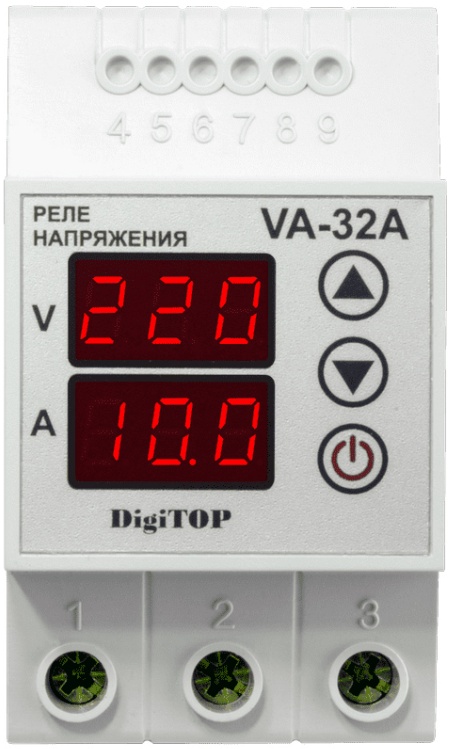

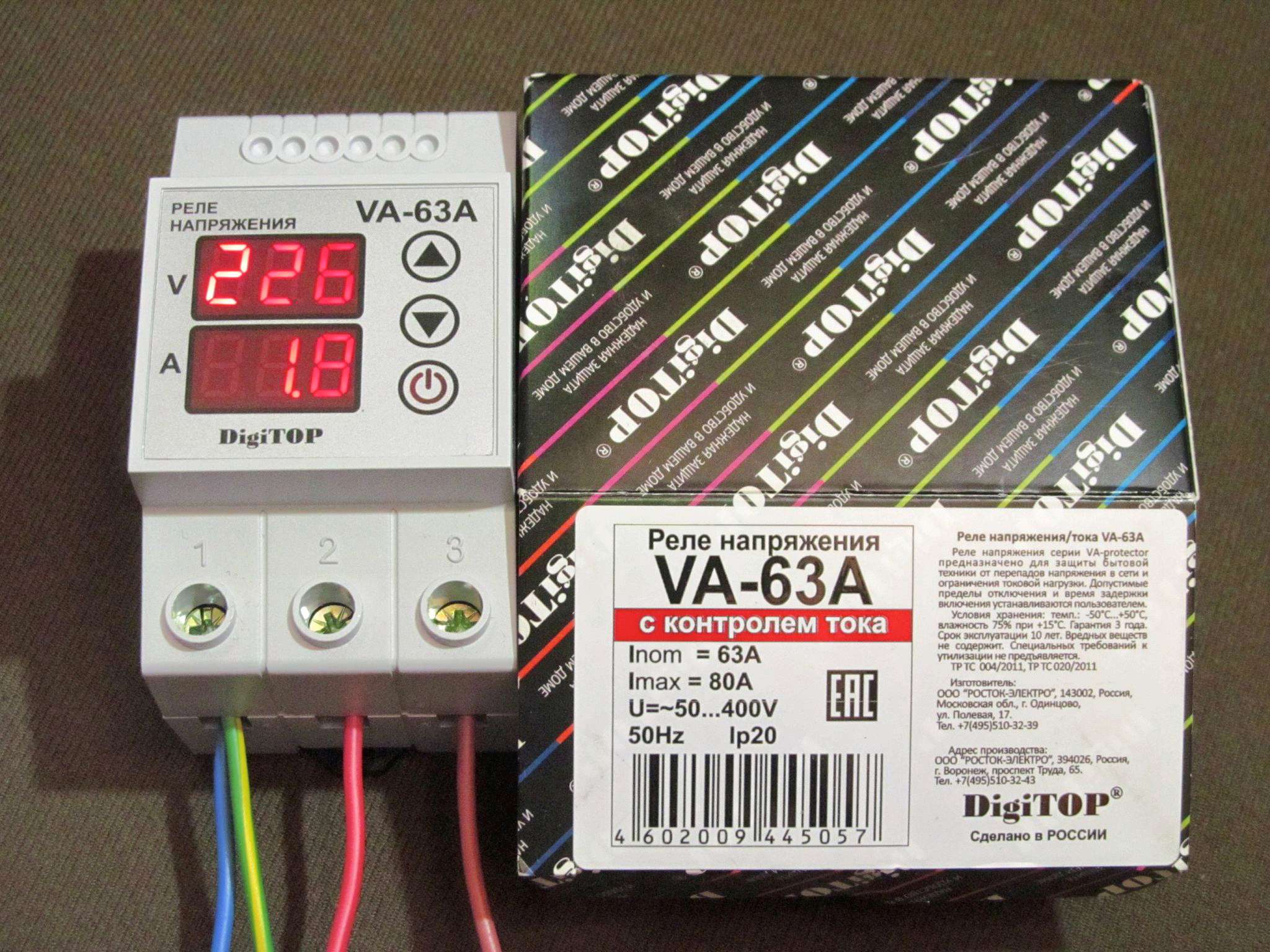

  • «Digitop VА-40» – 2500;
  • «Ресанта АЗМ 2P 40А» – 800;
  • «ZUBR D63t»–2900;
  • «Easy9 1П+Н 40 АУЗМ Schneider Electric» – 2800.
На реле контроля напряжения «Ресанта АЗМ 2P 40А» также указаны контакты входа и выхода

Отметим, что цены могут отличаться в зависимости от региона продаж и количества посредников между производителем и покупателем.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.
