Как выбрать насосную станцию для дома: системный подход к водоснабжению загородного дома

системный подход к водоснабжению загородного дома

Если вы провели дачный сезон, таская ведра из колодца или с колонки, или если ваша насосная станция стала часто ломаться, то самое время подумать о новой: осенью на эту технику бывают скидки. А мы расскажем, на что, кроме цены, нужно ориентироваться при выборе поверхностной насосной станции.

Зачем нужна насосная станция и как она работает

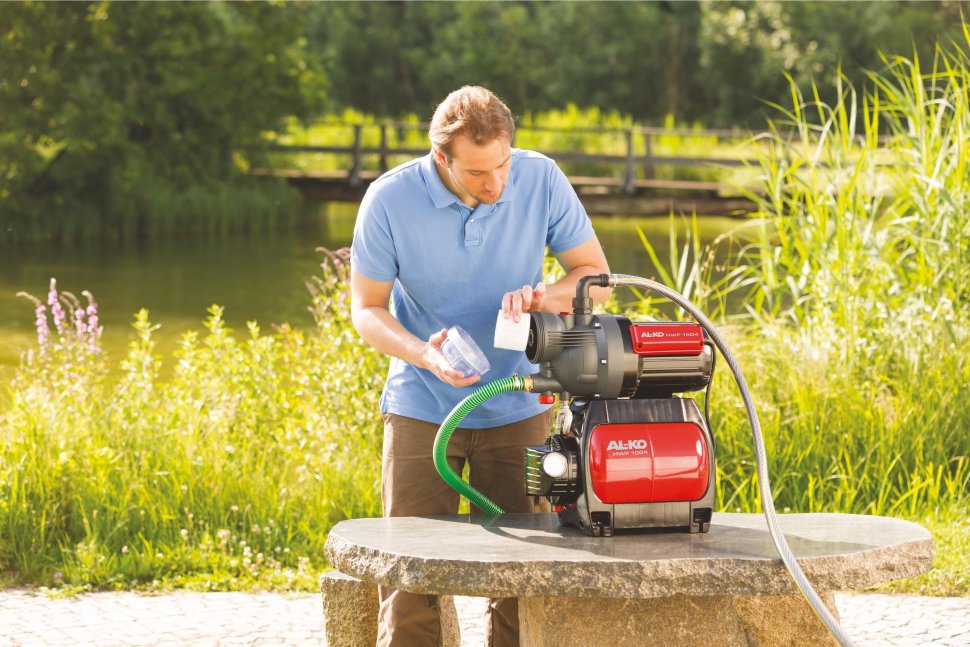

Поверхностная насосная станция качает воду из расположенного рядом с домом колодца к точкам водоразбора. Станция обеспечивает в загородном доме водоснабжение, не уступающее по качеству городскому. Это означает, что напор воды позволит пользоваться не только душем и туалетом, но и стиральной и посудомоечной машиной, водонагревателями и мойками высокого давления, подключить летний водопровод или автоматическую систему полива.

Насосная станция состоит из поверхностного (не погружного) насоса с мотором, бака-гидроаккумулятора и реле давления, которое управляет включением и отключением двигателя, запуская и останавливая его при определенных значениях давления (как правило, если не настроено иначе, двигатель запускается при давлении 1,5-1,6 бар, а по достижении системой давления 3 бар реле отключает мотор).

Реле может быть механическим или электронным — с панелью управления и световой индикацией. Электронные реле, как правило, оснащены датчиком сухого хода, который отключает насос при отсутствии воды в источнике: например, если колодец обмелел или вода выкачана и не успела возобновиться. Такие реле называются блоками автоматики, и к ним не надо дополнительно покупать реле защиты от сухого хода. На блоке всегда есть кнопка, нажатием которой запускается мотор после отключения при сухом ходе.

Электронные реле давления выключают мотор не сразу по достижении максимального заданного давления, а через 10-15 секунд — такая система позволяет уменьшить количество циклов включения/отключения мотора и продлевает срок его службы. Механические реле давления в целом не хуже (и сильно дешевле) электронных, но срабатывают на отключение моментально и, как правило, не защищают насос от работы при отсутствии воды. В дополнение к механическому реле рекомендуется приобрести специальное, для защиты от сухого хода.

На практике работа насосной станции выглядит следующим образом: когда пользователь открывает кран смесителя или, например, включает посудомоечную машину, станция автоматически запускает двигатель, насос всасывает воду, и она попадает сначала в бак-гидроаккумулятор, а из него — к точкам водоразбора (кранам, бачку унитаза, бытовой технике). Реле отключает насос, когда давление в станции достигает выставленного предела, и включает снова, когда давление падает, а кран открыт. И так насос делает несколько циклов, пока расходуется вода.

Бак-гидроаккумулятор играет огромную роль:

• предотвращает гидроудар
• служит запасом воды при выключении электричества: чем больше бак, тем больше шансов не остаться совсем без воды при обесточивании дома

Но нужно помнить, что вода занимает только половину объема бака. Так, если объем бака 12 л, то резерв воды всего 6 л, при 24 — 12, при 50 — 25. Объем гидробака производители обозначают буквой V.

Но гидроаккумулятор большого объема хорош еще и тем, что позволяет мотору включаться реже — а ведь каждый запуск двигателя уменьшает его ресурс.

Большинство насосных станций оснащены манометрами, которые показывают давление в системе. Рабочее давление — от 1,5 до 3 бар: на 1,5 станция включается, на 3 — выключается, если реле не настроено иначе. Если манометра нет, то труднее следить за состоянием станции (например, иногда надо накачать в бак воздух при помощи насоса), а при неисправности будет сложнее понять ее причину.

Критерии выбора насосной станции

Выбор определяется условиями эксплуатации агрегата:

• сколько точек водоразбора должна обслуживать станция
• на какую высоту она должна поднимать воду
• как далеко расположен колодец
• где она будет находиться: на улице, в колодце, в неотапливаемой пристройке или в отапливаемом доме

Рассмотрим критерии по порядку.

Выбор в зависимости от количества точек водоразбора и расхода воды

Производительность, или объем перекачиваемой станцией воды, измеряется в кубометрах в час. Чем больше в доме точек водоразбора, тем выше должен быть этот показатель, который, в свою очередь, зависит от мощности прибора (от 500 до 1400 Вт) и от емкости бака-гидроаккумулятора (12—50 л). Естественно, чем выше мощность и больше бак, тем больше производительность. Считается, что для дома с одним туалетом, одной душевой кабиной, кухней и 1—4 пользователями достаточно производительности до 3 кубометров в час.

Специалисты советуют сделать расчет: сложить расход воды в час всеми точками водоразбора и умножить сумму на коэффициент 0,8. Так, если одна точка расходует в среднем 0,5 кубометра в час, а точек 5 (краны в ванной, в туалете, на кухне, бачок унитаза, периодическое включение стиральной и посудомоечной машины), то получается такой расчет: 0,5×6×0,8 = производительность насоса 2,4 кубометра в час.

Некоторые бренды указывают производительность в литрах в минуту и в литрах в час. 1 литр в минуту = 0,06 кубометра в час. Современные станции имеют производительность от 30 до 90 литров в минуту. Переведем в кубометры и в литры в час:

Последние два варианта подойдут, например, для мини-отеля или кафе.

Производительность зависит в том числе от мощности. Соотношения примерно такие:

• мощность 500-600 Вт — производительность 3 кубометра в час
• мощность 900 Вт — производительность 3,6 кубометра в час
• мощность 1100 Вт — производительность 4,2 кубометра в час

Высота подъема воды и напор

Поверхностные насосные станции рассчитаны на определенную глубину забора (подъема) воды, чаще всего до 6-9 м. Важно запомнить: если высота подъема воды более 8 метров, то насосная станция должна быть оснащена дополнительным струйным насосом, или эжектором, который позволяет увеличить подъемную силу водяного столба.

Если требуется еще бо́льшая высота подъема, станция должна быть уже не поверхностной, а погружной — то есть с погружным насосом. Такие станции рассчитаны на эксплуатацию в скважинах, но в большинстве случаев источником воды для дачного водопровода служит все же колодец.

Еще одна важная характеристика станций — напор, или высота подачи воды. Она обозначается буквой H и показывает, не только на какую высоту станция поднимает воду, но и какое расстояние может пройти вода от источника (зеркала воды) до точек водоразбора.

Тут учитываются длина всех труб — как вертикальных, так и горизонтальных, а также их сопротивление и потери напора при их прохождении. Измеряется напор в метрах.

Для расчета необходимого напора рекомендуется суммировать расстояние от зеркала воды до уровня земли (для этого нужно знать глубину колодца) и высоту от уровня земли до расположения точек водоразбора. Каждые 10 метров этого расстояния добавляют к высоте подъема еще 1 метр.

Например, колодец расположен в 30 м от дома, где стоит станция. Это означает, что к расчетной высоте подъема воды (например, 8 м) нужно прибавить не менее 3 м. Пример расчета: 30+8+3 = 41 м. К полученному результату надо прибавить 10%-20% про запас: итого для описанных условий нужна станция с напором не менее 45 м.

Материал изготовления, уровень шума и место расположения насосной станции

Все это связано — и вот каким образом. От материалов во многом зависит уровень шума и то, где станцию можно установить: в доме, на улице под навесом, в пристройке, в подвале, непосредственно в колодце на полке под крышей (и такое бывает).

Станции могут быть выполнены из:

• нержавеющей стали: дорого, высокий уровень шума, высокая антикоррозионная стойкость, чистая вода первой порции
• полипропилена: не слишком дорого, низкий уровень шума, сохранение чистоты воды
• чугуна: не слишком дорого, низкий уровень шума, подверженность коррозии при отсутствии специального внутреннего покрытия, а значит — попадание в первые порции воды частиц ржавчины

Разные узлы прибора — гидробак, корпус двигателя — могут быть сделаны из разных материалов, стоит уточнить это перед покупкой.

Насосные станции в рабочем состоянии ни в коем случае нельзя оставлять в помещениях, где температура может упасть ниже нуля. Причина очевидна: замёрзшая вода просто «разорвёт» устройство. Перед началом холодной погоды, если станция остается зимовать в неотапливаемом помещении, воду необходимо из насоса слить — хорошо, если для этого есть удобная дренажная пробка (внимательно читайте инструкцию: их может быть несколько).

Чугунные станции не стоит хранить в подвале или в пристройке к дому зимой при отсутствии отопления. Приборы из нержавеющей стали и пластика зимуют в суровых условиях куда лучше.

Системы защиты

Большинство станций оборудованы несколькими уровнями защиты, но все же встречаются модели экономичного ценового сегмента, за которые придется платить дважды, потому что производитель «забыл» что-то из этого:

• защита от перегрева и перегрузок (термозащита)
• обратный клапан, исключающий выливание воды обратно в колодец
• плавный пуск двигателя
• крепления или накладки на ножки для устойчивости и уменьшения вибрации

Удовольствие от экономии при покупке устройств, которые лишены вышеперечисленных систем, длится, как правило, не очень долго: ровно до того момента, когда вместо сломавшейся станции придется покупать новую. Кстати, логика у производителей железная: если, например, защита от перегрева конструкцией прибора не предусмотрена, то и выход из строя от перегрева гарантийным случаем не является.

При выборе насосной станции (и отдельно — любого ее узла: бака, реле) нужно обратить внимание на класс защиты внешних оболочек корпуса от проникновения внешних загрязнений — IP. Первая цифра после этих букв обозначает защиту от твердых частиц (пыли, грязи), вторая — от воды (капли, брызги, струи). Так, устройства с низкой степенью защиты нельзя использовать на улице, с высокой — допустимо. Например, станция с защитой IP54 может «жить» в сухом подвале, а с защитой IP67 — на улице под навесом.

Чтобы снизить риск выхода станции из строя из-за засорения, важно ориентироваться и на допустимый размер твердых взвешенных частиц в воде. Но дело в том, что состояние воды в колодце знают немногие (когда вы последний раз сдавали воду на анализ?!), и оно может резко измениться, а пользователь узнает об этом постфактум. Поэтому лучше сразу установить на входе в систему водоснабжения предварительный фильтр грубой очистки, задерживающий песок и другие крупные загрязнения — или выбрать насосную станцию, в которой этот фильтр предусмотрен.

Вместо заключения

Насосная станция — не та техника, на покупке которой разумно экономить. Прибор очень простой и практически не имеет ненужных функций и деталей, поэтому тактика «мы возьмем станцию попроще и подешевле, а на разницу в цене купим блендер» не работает: разница в цене пойдет на постоянные ремонты и покупку запчастей. Устройство всех станций абсолютно одинаковое, но разница в исполнении, качестве материалов и деталей может быть огромной. Ну а если мощность, напор, производительность и высота подъема выбраны впритык или вовсе не соответствуют нуждам дома, то станция просто не будет работать: не может же насос с напором 30 м подавать воду на расстояние 40 м. Выбирайте характеристики «с запасом», выбирайте качество.

Как выбрать насосную станцию для дачи?

Выбор насосной станции для дачи – ответственная задача, от решения которой зависит бесперебойность работы и комфорт использования системы автономного водоснабжения. С помощью НС можно организовать стабильную подачу воды из водоема, искусственного резервуара, колодца или скважины в любую точку дачного хозяйства или другого объекта. При этом следует обеспечить достаточный напор для комфортного использования системы.

Ключевые компоненты насосной станции – электродвигатель, самовсасывающий насос, гидроаккумулятор и реле, отвечающее за автоматизацию работы агрегата и поддержание в баке установленного уровня давления. Электронасос забирает воду из источника и подает в гидробак, где она содержится под давлением (для обеспечения требуемого напора). Реле контролирует уровень давления, автоматически включает и отключает агрегат.

Главные рабочие параметры НС – мощность и производительность. Для дач и частных домов применяются установки мощностью 600–1500 Вт. Рекомендации по производительности дает организация, выполняющая буровые работы. Ориентировочная производительность НС для дачного хозяйства составляет 1–7 м³/ч, в зависимости от масштабов водопотребления. При необходимости подходящую производительность можно рассчитать самостоятельно.

Критерии выбора

Остановимся подробнее на том, как правильно выбрать насосную станцию для дачи. При подборе модели нужно учесть следующие параметры:

1. Глубина всасывания – рассчитывается от НС до уровня водозабора в скважине или колодце. Кроме глубины до водного зеркала, учитывается и удаленность станции от источника по горизонтали. Но при расчетах учитывается, что по горизонтали электронасосу легче качать воду примерно в 10 раз, чем по вертикальной трубе. Глубина всасывания у большинства НС составляет 8 м по вертикали (или 80 м по горизонтали). Таким образом, чем глубже источник, тем ближе к нему нужно устанавливать НС, и наоборот. Например, при глубине колодца 5 м (до 1-го зеркала воды) можно установить НС с глубиной всасывания 8 м на удалении до 30 м. Если же источник глубокий, придется установить НС рядом с ним (в утепленном и изолированном от влаги приямке) или использовать погружной насос.
2. Высота напора – расстояние от НС до точек водоразбора (кранов, сантехнических приборов, бытовой техники). Обычно этот параметр достигает 40–50 м.
3. Объем потребления воды. Для семьи из 3–4 человек рекомендуется накопительный бак на 20–24 л.
4. Мощность двигателя. Подходящее значение зависит от числа точек водоразбора. Обычно для небольшого дачного дома достаточно мощности 600 Вт, для среднего – 750–1000 Вт, для большого – 1600 Вт. Желательно выбирать мощность с запасом, чтобы мотор не работал на пределе возможностей.
5. Производительность НС – объем, перекачиваемый за час. Рассчитывается с учетом дебита источника. Дебит можно посмотреть в паспорте источника или рассчитать самостоятельно. Для этого нужно в течение часа откачивать воду и наблюдать за перемещением водного зеркала. Обычно для дачи достаточно НС производительностью 600–1000 л/ч, для постоянно используемого дома – 3000–7000 л/ч. Считается, что на 1 кран или другую точку водоразбора нужна производительность 14 л/мин.

Характеристики гидроаккумуляторов

Гидроаккумулятор – не обычный бак-накопитель, который приходится размещать выше кранов. Его можно расположить в любом удобном месте: в подвале, техническом помещении, пристройке. Независимо от местоположения, гидробак создаст необходимое давление воды и подаст ее под необходимым напором.

Гидроаккумулятор имеет корпус из окрашенной стали или нержавейки:

• модели из нержавейки дороже и долговечнее, рекомендуются для монтажа в приямке, в условиях повышенной влажности и температурных перепадов;
• стальные баки для защиты от коррозии окрашиваются по особой технологии, считаются оптимальным решением по соотношению качества и вложений.

Внутри корпуса размещается резиновая груша для содержания воды. Корпус заполнен сжатым воздухом, который сдавливает грушу. По мере ее наполнения давление повышается, по достижении нужного значения срабатывает реле, и наполнение груши прекращается. При расходовании воды давление в баке постепенно уменьшается, и реле инициирует включение электронасоса.

При выборе гидробака обязательно учитываются объемы потребления воды, ведь от его вместимости зависит частота срабатывания электронасоса и его износ. Но и покупать бак с большим запасом нецелесообразно, т.к. вода должна обновляться и не застаиваться.

Рекомендуемый объем гидроаккумулятора зависит от числа пользователей:

• для 1 человека – достаточно бака на 18–24 л;
• для 2–4 пользователей – 50–80 л;
• для 4–6 человек – 100 л.

Для дачи, где водоснабжение нужно не постоянно, подойдет и мини-станция с гидробаком до 20 л. Но если планируется полив огорода или другие объемные затраты воды, выбирайте бак вместимостью от 50 л.

Давление в гидробаке

В вопросе, как подобрать насосную станцию для дачи, есть масса нюансов. Среди них – обозначенная в паспорте оборудования величина давления. Этот параметр обратно пропорционален объему воды в баке: чем больше ее запас, тем слабее напор. Для периодического использования автономного водопровода на даче достаточно величины в 1–2 бар, для небольшого коттеджа – 4 бар, для крупного особняка – 4–6 бар или больше.

Реле давления бывает:

1. Механического типа. В его конструкцию входит 2 гайки и 2 пружины. При снижении давления ниже определенного уровня крупная пружина выпрямляется и соединяет контакты, включая электронасос. При достаточном нагнетании срабатывает маленькая пружина – она отталкивает пластину из металла и размыкает цепь. Механическое реле эффективно решает свои задачи и допускает настройку под необходимые параметры.
2. Электронное реле – содержит находящийся в водной среде датчик. На компактную электронную плату поступает сигнал, инициирующий включение и отключение двигателя. Есть возможность точно выставить граничные значения давления, оберегая систему от гидравлического удара. Управление настройками максимально простое и обычно выполняется 2 кнопками.

В рейтинге, составленном по отзывам покупателей, по комфорту эксплуатации выигрывают насосные станции с электронным реле и дисплеем. На нем отображаются рабочие параметры и полезная информация, в т. ч. данные о возникших неполадках. Это позволяет своевременно заметить и ликвидировать проблему, избежав поломки оборудования.

Анализируем качество и долговечность

Рабочие части насоса подвержены мощным нагрузкам, поэтому нужно оценить материалы их изготовления. Если они некачественные, крыльчатка не выдерживает постоянных ударов водных струй и быстро выходит из строя. Разрушается рабочее колесо, подвергаются износу сальники. В результате приходится тратиться на ремонт или покупку нового оборудования.

Поэтому при выборе насосной станции рекомендуется отдавать предпочтение продукции надежных производителей и оценивать материал ее частей:

1. Корпус насоса – производится из пластика, чугуна, стали или нержавейки. Стальные варианты сочетают надежность и высокий ресурс при умеренной цене. Чугунные корпуса выносливы, но обходятся дороже. Пластик сочетает доступность, износостойкость, несклонность к коррозии и шумоизоляционные свойства.
2. Вал. В идеале производится из нержавейки, прошедшей термообработку.
3. Рабочее колесо. Самое надежное – из нержавейки. Достойная альтернатива – технополимер – абразивно стойкий синтетический материал, прочный и неподверженный коррозии.
4. Уплотнения. Признаком хорошего качества считается использование сальников в виде плетеного шнура из асбестовой нити с находящейся внутри проволокой из меди или латуни.

Защита от перегрузки и «сухого хода»

Сохранению работоспособности НС способствует применение защитных систем. Одна из опасных ситуаций для насоса – «сухой ход». Он происходит при критическом понижении водного зеркала, когда электронасос продолжает работать и качает воздух. В итоге не происходит охлаждения перекачиваемой жидкостью, насос перегревается и выходит из строя. Для недопущения «сухого хода» применяется гидропротектор – электронное реле, выключающее мотор при критическом опускании водного зеркала.

Продлевает ресурс электронасоса и предусмотренная защита от перегрузки и перегрева. Она останавливает работу оборудования при повышенных оборотах, не допуская его поломки. Защитные опции автоматизированы и работают на электронике, что приводит к удорожанию устройств. Но экономить на них не стоит, т.к. в конечном итоге их использование помогает избежать дополнительных расходов на ремонт оборудования.

Рекомендации по подключению НС

Перед тем, как выбрать и подключить насосную станцию для дачи, прислушайтесь к следующим советам:

1. Не размещайте НС поблизости со спальней или гостиной. Чтобы не слышать шум при ее работе, выберите для установки подвал или техническое помещение.
2. Помещение с НС необходимо утеплить, чтобы обеспечить ее функциональность при минусовых температурах. Также нужно обеспечить в нем вентиляцию – для защиты от конденсата.
3. Наружные трубы нужно размещать ниже уровня промерзания грунта.
4. Для погашения вибрации используйте резиновый коврик.
5. При 1-м включении заполните гидроаккумулятор водой.
6. Для защиты электронасоса от перепадов напряжения используйте стабилизатор.

В нашей предыдущей статье представлено объективное сравнение насосной станции и погружного насоса.

Как настроить насосную станцию ​​для сцеживания грудного молока

Нужны ВСЕ советы и рекомендации прямо сейчас? Используйте EP15 со скидкой 15%! В магазин

Главная » Советы по сцеживанию » Как настроить сцеживающую станцию ​​для сцеживания грудного молока

Дата создания: 14 декабря 2020 г.  &nbsp| Обновлено: 12 февраля 2023 г.   | Автор: Аманда   | 5 комментариев

Хотите облегчить сцеживание грудного молока? Вам нужно установить «станцию ​​сцеживания груди» со всем оборудованием для сцеживания: помпой, бюстгальтером без помощи рук, деталями помпы, зарядным устройством для телефона и всем остальным, что вам нужно.

Таким образом, все в одном месте и готово к работе, когда придет время прокачивать.

Этот пост может содержать партнерские ссылки, что означает, что если вы перейдете по ссылке и совершите покупку, я получу компенсацию без каких-либо дополнительных затрат для вас. Я рекомендую только те продукты, которые мне нравятся! Подробнее здесь.

Несмотря на то, что де-факто у вас уже есть сцеживающая станция (учитывая, сколько времени вы проводите с молокоотсосом), стоит подумать о том, устроена ли она так, как вам хотелось бы, или если есть что-то, что вы можете сделать, чтобы чувствовать себя более комфортно.

Преимущество установки насосной станции заключается в том, что все находится в одном месте и готово к работе, когда вам нужно накачать.

Вам не нужно будет искать и перемещать помпу и снаряжение, и вам не нужно беспокоиться о том, чтобы сесть и зацепиться, только чтобы понять, что вы оставили крем для сосков на другом конце дома, и вы не могу дотянуться до пульта.

Первое, о чем следует подумать, это то, где вам будет наиболее удобно качать большую часть времени.

Хочешь быть рядом с телевизором?

В комнате, где все экшн, чтобы ничего не пропустить, пока прокачиваешься?

Или вы бы предпочли уединиться в тихой части дома, чтобы вы могли расслабиться и провести время для себя?

Будете ли вы заботиться о своем ребенке во время сцеживания (и, следовательно, вам нужно будет поставить надувное сиденье или поиграть в тренажерный зал рядом с сцеживающей станцией)?

Установка тележки для грудного вскармливания

Возможна также мобильная насосная станция!

Вы можете положить все свои вещи на тележку на колесиках и перевезти ее туда, куда вам нужно, если вам так удобнее.

Это зависит от того, что вы хотите делать во время сцеживания.

Если вы планируете работать или учиться во время сцеживания, может подойти установка насосной станции на столе. Или вы можете предпочесть мягкое кресло с табуреткой, чтобы поднять ноги. Подумайте о том, как бы вы сидели в своем идеальном мире, а затем выясните, есть ли в доме место, где вы можете это сделать.

Независимо от того, как вы решите сидеть, одна вещь, которую я считаю действительно полезной при сцеживании, – это приставной столик, на который можно ставить бутылочки с помпой до и после сцеживания. Я научился стараться не класть на него другие вещи (например, напитки, пульты дистанционного управления и т. д.), потому что тогда я тянусь к ним и неизбежно опрокидываю свое сцеженное молоко и очень расстраиваюсь.

Список необходимого у всех разный, но вот мой:

• Насос — Очевидно, вам нужен насос. Хорошо, если вы сможете установить свою насосную станцию ​​рядом с розеткой; даже если у вас есть батарейный блок, всегда будет время, когда ваша помпа разрядится, и вам нужно будет переместить все свои вещи. Идеально, если рядом есть место, где его можно «спрятать» (за стулом, под столом и т. д.). Таким образом, к нему легко получить доступ, но он не всегда мешает, особенно когда ваш ребенок становится подвижным и любопытным.
• Бюстгальтер без рук – Стараюсь держать чистую в сумке для сцеживания.
• bökee – Если вы имеете неприятную привычку опрокидывать свои только что перекачанные бутылки с молоком, проливая все, то bökee – это хорошее место, чтобы оставить бутылку, пока вы убираете. Вы также можете использовать его, чтобы сделать бутылку одной рукой.
• Детское одеяло — я всегда кладу одно на колени перед тем, как подцепить его, чтобы собрать капли (особенно при отстегивании) и уменьшить ущерб, если прольется.
• Развлечения – На насосной станции у меня есть очень длинное зарядное устройство для телефона и ноутбук. Я также оставляю там свой пульт дистанционного управления (у нас с мужем есть его и ее пульты).
• Крем для сосков  – я также храню его в своей сумке для помпы.
• Прокладки для груди – я не умею их менять, но храню чистые прокладки на память.
• Дополнительные детали насоса и чистые крышки для бутылок – Я держу их на моей насосной станции, потому что часто их забываю. Кроме того, надевание крышек сразу после снятия с крючка снижает вероятность того, что я опрокину бутылку и пролью ее.

Другими идеями могут быть дезинфицирующее средство для рук, очищающие салфетки/полотенце, чтобы вытереться, быстро очищаемые салфетки Medela для помпы и сумка, в которую можно положить детали помпы после сцеживания, например Pumparoo с промежуточным этапом. коврик (см. обзор здесь).

Загрузите бесплатный контрольный список со всем необходимым здесь.

У вас есть насосная станция? Где это и что у вас там?

размещено в: Советы по сцеживанию

Показан на:

Как сотрудник Amazon я зарабатываю на соответствующих покупках.

Как выбрать насосную станцию ​​для дома

Многие владельцы загородных домов не имеют возможности воспользоваться таким благом цивилизации, как централизованная сеть водоснабжения. Это вовсе не означает, что единственный выход в этой ситуации – таскать воду из ближайшего источника ведрами. Сегодня вполне реально обустроить собственный напорный водопровод. В этом вам поможет насосная станция, автоматически подающая воду из колодца или колодца.

Какую насосную станцию ​​выбрать для дома? Современный рынок насосного оборудования предлагает множество вариантов – здесь есть как готовые станции, так и отдельные комплектующие, из которых вы, как конструктор, сможете собрать то, что максимально соответствует вашим потребностям.

К выбору нужно отнестись очень ответственно, чтобы при эксплуатации техники у вас не возникло проблем.

Состав:

1. Устройство и принцип работы насосной станции
2. Типы насосных станций и расстояние до зеркала воды
3. Расход воды, производительность, напор
4. Аккумулятор насосной станции
5. Материал изготовления насоса и его конструктивных элементов
6. Автоматика управления
7. Дополнительное оборудование

Устройство и принцип работы насосной станции

Чем отличается насосная станция от обычного электронасоса и если да, то в чем ее преимущества?

Во-первых, насосная станция способна обеспечить хороший напор, необходимый для полноценной подачи воды в дом и на участок.

Во-вторых, эта система полностью автоматизирована и может работать без постоянного контроля со стороны владельца — она ​​была смонтирована один раз, и вы можете не вспоминать об этом, пока не придет время планового осмотра и проверки.

Осознанный выбор насосной станции будет невозможен, если не уделить должного внимания ее конструкции и основным узлам.

Основными конструктивными элементами насосной станции являются связанные между собой поверхностный насос и гидроаккумулятор (напорный бак), а также автоматическое реле давления, управляющее работой насоса. Для автономного функционирования системы этого недостаточно. Но о назначении и расположении дополнительных компонентов мы поговорим чуть позже, а сейчас остановимся на основных элементах конструкции.

Устройство насосной станции

1. Электрический блок.
2. Выпускной патрубок.
3. Впускной патрубок.

4. Электродвигатель
5. Манометр.
6. Реле давления.

7. Шланг, соединяющий насос и ресивер.
8. Аккумулятор
9. Ножки для крепления.

«Сердцем» насосной станции является насос. Тип конструкции применяемого насоса может быть практически любым — вихревым, роторным, винтовым, осевым и т. д. — но для хозяйственно-питьевого водоснабжения, как правило, применяют центробежные насосы, отличающиеся простотой конструкции и высоким КПД.

Второй важный конструктивный элемент насосной станции — гидроаккумулятор — это, по сути, накопительный бак (что, собственно, и следует из его названия). Однако предназначением гидроаккумулятора является не только накопление закачиваемой воды.

Без этого элемента помпа включалась бы/выключалась слишком часто — каждый раз, когда пользователь поворачивает кран на своем смесителе. Отсутствие гидроаккумулятора негативно сказалось бы на напоре воды в системе – вода либо текла бы из крана тонкой струйкой, либо хлестала бы слишком быстро.

Как насос, гидроаккумулятор и реле давления, собранные вместе, могут автоматически снабжать нас водой?

Разберемся с принципом работы насосной станции.

При включении насос начинает качать воду, заполняя ею накопительный бак. Давление в системе постепенно увеличивается. Насос будет работать до тех пор, пока давление не достигнет верхнего порогового значения. Когда будет достигнуто заданное максимальное давление, реле сработает, и насос выключится.

Что происходит, когда пользователь открывает кран на кухне или начинает принимать душ? Расход воды приведет к постепенному опорожнению гидроаккумулятора, а значит, к снижению давления в системе. При падении давления ниже установленного минимума реле автоматически включит насос, и он снова начнет качать воду, компенсируя ее расход и нагнетая давление до верхнего порогового значения.

Верхний и нижний пороги срабатывания реле давления устанавливаются на заводе. Однако у пользователя есть возможность внести небольшие коррективы в реле. Необходимость в этом может возникнуть, например, если вы хотите увеличить давление воды в системе.

Благодаря тому, что насос, входящий в состав насосной станции, работает не постоянно, а только включается время от времени, износ оборудования сведен к минимуму.

Короткое видео, показывающее принцип работы насосной станции:

Типы насосных станций и расстояние до зеркала воды

Различают насосные станции со встроенным и выносным эжектором. Встроенный эжектор является конструктивным элементом насоса, выносной — отдельным выносным агрегатом, погружаемым в скважину. Выбор в пользу того или иного варианта зависит в первую очередь от расстояния между насосной станцией и водным зеркалом.

С технической точки зрения эжектор представляет собой достаточно простое устройство. Его основной конструктивный элемент — сопло — представляет собой трубу с зауженным концом. Проходя участок сужения, вода приобретает заметное ускорение. В соответствии с законом Бернулли вокруг потока, движущегося с повышенной скоростью, создается область пониженного давления, т. е. возникает эффект разрежения.

Под действием этого вакуума в трубу засасывается новая порция воды из скважины. В результате насос тратит меньше энергии на транспортировку жидкости на поверхность. Повышается КПД насосного оборудования, а также глубина, с которой можно закачивать воду.

Насосные станции со встроенным эжектором

Встроенные эжекторы обычно размещаются внутри корпуса насоса или располагаются в непосредственной близости от него. Это позволяет уменьшить габаритные размеры установки и несколько упростить монтаж насосной станции.

Такие модели демонстрируют максимальную эффективность, когда высота всасывания, т. е. расстояние по вертикали от входа насоса до уровня зеркала воды в источнике, не превышает 7-8 м.

Конечно, следует учитывать и расстояние по горизонтали от скважины до места расположения насосной станции. Чем больше длина горизонтального участка, тем на меньшую глубину насос способен поднять воду. Например, если насос установить прямо над источником воды, он сможет поднимать воду с глубины 8 м. Если тот же насос удалить от точки водозабора на 24 м, то глубина подъема воды уменьшится до 2,5 м.

Помимо низкой эффективности при больших глубинах водного зеркала, такие насосы имеют еще один очевидный недостаток — повышенный уровень шума. К звуку от вибрации работающего насоса добавляется шум воды, проходящей через сопло эжектора. Именно поэтому насос со встроенным эжектором лучше устанавливать в отдельном подсобном помещении, за пределами жилого дома.

Насосная станция со встроенным эжектором.

Насосные станции с выносным эжектором

Выносной эжектор, представляющий собой отдельный небольшой блок, в отличие от встроенного эжектора, может располагаться на значительном расстоянии от насоса — он соединяется с частью трубопровода, погруженной в скважину.

Выносной эжектор.

Для работы насосной станции с выносным эжектором требуется двухтрубная система. Одна из труб служит для подъема воды из колодца на поверхность, по второй части поднятая вода возвращается вниз к эжектору.

Необходимость прокладки двух труб накладывает некоторые ограничения на минимально допустимый диаметр колодца, это лучше предусмотреть еще на этапе проектирования устройства.

Такое конструктивное решение, с одной стороны, позволяет значительно увеличить расстояние от насоса до зеркала воды (с 7-8 м, как у насосов со встроенными эжекторами, до 20-40 м), но с с другой стороны, снижает КПД системы до 30-35% Однако, имея возможность значительно увеличить глубину забора воды, с последним можно легко мириться.

Если расстояние до зеркала воды в вашем районе не слишком большое, то нет необходимости монтировать насосную станцию ​​непосредственно у источника. Это означает, что у вас есть возможность отодвинуть насос от скважины без заметного снижения эффективности.

Как правило, такие насосные станции располагаются непосредственно в жилом доме, например, в подвале. Это обеспечивает увеличение срока службы оборудования и упрощение процедур настройки и обслуживания системы.

Еще одним несомненным преимуществом выносных эжекторов является значительное снижение уровня шума, производимого работающей насосной станцией. Шум воды, проходящей через эжектор, установленный глубоко под землей, больше не будет беспокоить жильцов дома.

Насосная станция с выносным эжектором.

Расход воды, производительность, напор

Перед покупкой насосной станции следует понять, способна ли данная модель удовлетворить ваши потребности, способна ли она нормально функционировать в конкретных ваших условиях. Это можно оценить по ряду технических характеристик насоса. Особое внимание следует уделить таким параметрам, как создаваемый напор (высота, на которую насос способен поднять воду) и его производительность (объем перекачиваемой воды в единицу времени).

Суммарное водопотребление дома — суммарное потребление воды всеми бытовыми приборами (посудомоечная и стиральная машины) и прочими водопроводными кранами (краны на кухне и в санузле, сливы в санузле, наполнение бассейна, автоматизированные системы полива и орошения на сайт и др.).

В идеале производительность станции должна быть не меньше суммы затрат всех точек водозабора в доме. Только в этом случае у жильцов дома не будет проблем с подачей воды и ее напором. Только в этом случае они смогут открыть кран, не думая о том, что в данный момент кому-то в доме может понадобиться вода.

Как правило, достаточно мощные насосы легко подают до 3,5-8 м ³ воды в час, поддерживая в водопроводной сети давление 2-3 бар.

Для определения мощности насосной станции, необходимой для обеспечения водой всех точек водоразбора, необходимо оценить три параметра.

1. Во-первых, необходимо знать высоту подачи воды, т.е. рассчитать расстояние от водяного зеркала до высшей точки подачи воды.

2. Во-вторых, необходимо учитывать рабочее давление в водопроводе (для нормальной работы бытовой техники и оптимального давления воды в кранах требуется, чтобы давление было не менее 2 бар).

3. В-третьих, необходимо оценить потери напора по всей длине водопровода.

Расчет расхода воды и требуемой производительности насоса, а также подбор конкретной насосной станции, отвечающей этим критериям, является задачей специалистов. Требуется заранее определить расстояние от приемной трубы насоса до зеркала воды в колодце по вертикали и расстояние от насосной станции до колодца, знать тип и диаметр используемых труб.

Не лишним будет подготовить план участка и дома с указанием расположения всех точек водоразбора.

Есть еще один важный момент, который следует учитывать перед выбором насосной станции для дачи или дома. Вы качаете воду из колодца или из колодца — неважно, но источник полный, т.е. его способность «генерировать» воду не должна быть меньше производительности станции.

Дебит скважины указан в ее паспорте, выдаваемом буровой организацией.

Аккумулятор насосной станции

Гидроаккумулятор, являющийся функционально важным узлом насосной станции, представляет собой герметичную металлическую емкость, соединенную с выходным штуцером насоса.

Аккумуляторное устройство

Внутри резервуара имеется эластичная мембранная стенка, обычно изготовленная из натурального каучука или искусственного бутилкаучука.

Мембрана делит бак на две камеры — воздушную и жидкостную. Реле давления, соединенное с гидроаккумулятором, определяет давление воды в жидкостной камере бака и на основании полученных данных управляет работой насоса.

Материалом для изготовления гидроаккумулятора традиционно является сталь. Если мембрана имеет грушевидную форму, то вода контактирует только с ней, а, значит, полностью исключается возможность коррозии внутренних стенок бака.

Гидроаккумулятор грушевидной формы.

1. Металлический бак.
2. Ниппель для нагнетания воздуха.

3. Мембрана грушевидной формы.
4. Штуцер для подключения к насосу.

Если используется плоская мембрана, разделяющая бак на две части, то на его металлические стенки наносится защитное полимерное покрытие.

Снаружи бак из низкоуглеродистой стали защищает эмалевое покрытие от атмосферной влаги. Если планируется установка насосной станции вне отапливаемых помещений, то следует отдать предпочтение гидроаккумулятору из нержавеющей стали.

Аккумулятор из эмалированной низкоуглеродистой стали.

Аккумулятор из нержавеющей стали.

Назначение и принцип действия гидроаккумулятора

Жидкостная камера заполнена водой, под действием создаваемого ею давления эластичная перегородка деформируется. Когда давление падает в результате расхода воды пользователями, мембрана расправляется, и из бака выбрасывается новая порция жидкости.

Таким образом, гидроаккумулятор обеспечивает подачу воды в точки водоразбора даже при неработающем насосе. Кроме того, он ограничивает количество пусков насоса. Внутри бака хранится определенный запас жидкости, а потому нет необходимости включать насос каждый раз, когда вы открываете кран.

Обычно расход гидроаккумулятора перед заправкой составляет половину его полного объема. Например, из 20-литрового бака можно спокойно откачать 10 литров воды, не включая насос. И чем реже последний будет включаться, тем дольше он прослужит.

Некоторые поверхностные насосы допускают высокую частоту пусков — до 30-100 раз в час. Однако частые пуски/остановки значительно сокращают срок службы электродвигателя – ресурс отдельных узлов устройства вырабатывается преждевременно. Идеальный вариант с этой точки зрения, когда количество включений/выключений помпы не превышает 10-20 раз в сутки.

Гидроаккумулятор не только создает давление в водопроводной сети дома, служит ограничителем количества прерывистых включений насоса, хранит запас воды. Также он позволяет избежать гидравлических ударов – резких скачков давления в системе.

Как выбрать объем аккумулятора

Объем гидроаккумулятора может варьироваться в зависимости от модели от 8 до 100 и более литров. Выбор размера бака зависит от общего расхода воды, глубины скважины, длины трубопровода и параметров насоса. Вместе с насосами мощностью до 1,2 кВт рекомендуется использовать гидроаккумуляторы емкостью 20-24 л, для насосов мощностью 1,5-2 кВт больше подходят баки на 50-60 л.

Какой объем можно считать оптимальным? Чем больше, тем лучше, но до определенных пределов. Теоретически, чем больше объем гидроаккумулятора, тем надежнее защищен насос от частых пусков. Однако практика показывает, что увеличение объема бака до 100-200 л очень часто приводит к снижению комфортности пользования водопроводом: пользователь вынужден мириться с тем, что давление воды, текущей из стук постепенно уменьшается.

Пользователи, имеющие большой опыт эксплуатации насосных станций, единодушны во мнении, что наиболее удобен гидроаккумулятор объемом 16-24 л. Следует учитывать, что при необходимости всегда можно подключить к водопроводной магистрали дополнительный гидроаккумулятор необходимого объема.

Материал изготовления насоса и его конструктивных элементов

Основным недостатком центробежных насосов являются их высокие требования к чистоте перекачиваемой воды. Песчинки, шлам и другие твердые частицы, попадающие внутрь, вызывают преждевременный износ деталей насоса.

Срок службы оборудования во многом зависит от материала, из которого изготовлено рабочее колесо. Крыльчатки из нержавейки более долговечны, но стоят дороже пластиковых изделий, часто устанавливаемых в бытовых моделях.

Для изготовления корпуса насоса также используются различные материалы.

1. Насосы в пластиковых корпусах самые дешевые и главное самые тихие. При этом надежностью такие насосы не отличаются.

2. Сталь, наоборот, самая дорогая и шумная, но в то же время и самая прочная.

3. Чугуны по всем параметрам занимают промежуточное положение.

Помимо материала изготовления корпуса насоса и его крыльчатки, при выборе стоит обратить внимание еще на один параметр, а именно на материал обмотки двигателя. Часто для удешевления и облегчения конструкции применяют алюминиевую обмотку.

Увы, она менее долговечна, чем медь, что негативно сказывается на общей надежности насоса, вынужденного работать круглогодично и практически круглосуточно.

Какую насосную станцию ​​вы планируете купить?

Автоматика управления

Основным отличием насосных станций от насосов является наличие оборудования, которое позволяет им работать без постоянного контроля со стороны человека. Под автоматикой управления в первую очередь подразумевается реле давления. Этот блок автоматизирует работу насоса, включая и выключая его при определенных предельных значениях давления в системе.

Большинство насосных станций оснащены механическими (пружинными) реле давления. Это малогабаритное устройство, внутри которого расположены все необходимые рабочие элементы — две разнокалиберные пружины с регулировочными гайками, электрические контакты, мембрана и пластина, меняющая свое положение в зависимости от давления на нее со стороны мембрана.

Реле в сборе

Реле со снятой крышкой.

Под давлением воды, поступающей в гидроаккумулятор, мембрана деформируется и смещает пластину, которая, в свою очередь, начинает действовать на большую пружину. Сжатие пружины приводит к размыканию контакта, подающего напряжение на двигатель насоса.

При снижении давления в результате расхода воды потребителем пластина возвращается в исходное положение, контакты замыкаются, и насос снова начинает работать. Большая пружина создает сопротивление давлению воды на мембрану и пластину, маленькая задает разницу между нижним и верхним порогами давления.

Верхний и нижний пределы давления устанавливаются на заводе, однако при необходимости можно вручную перенастроить как верхний, так и нижний пороги. Сила сжатия пружин изменяется с помощью соответствующих регулировочных гаек.

Механическое реле можно заменить электронным. Последний не является силовым, он взаимодействует с автоматикой станции и уже через нее влияет на работу насоса. Функционал электронного реле, конечно же, богаче, чем у механического. Некоторые модели, например, оснащены часовым таймером, который ограничивает количество запусков насоса в единицу времени.

Электронные модели реле, как правило, оснащены индикаторами и панелью управления, через которую осуществляется настройка параметров.

Насосная станция с электронным реле.

Дополнительное оборудование

Помимо электронасоса, гидроаккумулятора и автоматики управления любая насосная станция должна иметь:

• соединительная арматура, в том числе гибкие шланги, соединяющие насос с аккумулятором;
• манометр, измеряющий давление жидкости в системе и облегчающий контроль работы насоса,
• обратный клапан, предотвращающий опорожнение линии подачи при отключении насоса;
фильтры
• , препятствующие попаданию механических примесей в насос;
• автоматический выключатель насоса.

Фильтры

Центробежные насосы отличаются повышенными требованиями к чистоте перекачиваемой жидкости. Очень важно, чтобы вода, проходящая через насос, не содержала абразивных частиц (ил, песок и др.), а также длинноволокнистых включений с линейными размерами более 2 мм (водоросли, травинки, щепки).

Предельно допустимым количеством механических примесей считается 100 г/м3. Защитить насос от выхода из строя, а его отдельные узлы от преждевременного износа в результате перекачивания воды, содержащей посторонние включения, поможет фильтр грубой очистки.

Монтируется на конце заборной трубы и отсекает крупный мусор, плавающий в толще воды или на ее поверхности.

После станции устанавливаются фильтры тонкой очистки, очищающие воду, которая направляется потребителю. Однако никакого отношения к насосной станции они не имеют.

Обратный клапан

Для того, чтобы насос мог начать качать воду в любой момент, необходимо, чтобы линия подачи всегда была заполнена.
