Как устроить вентиляцию в частном доме: Как правильно сделать естественную вентиляцию в частном доме

приточную, видео-инструкция по монтажу своими руками, из чего делать, фото и цена

Хорошо проветриваемое помещение является залогом здорового микроклимата в любом доме. На фоне повышенной герметичности современных пластиковых окон и капитальных входных дверей для обеспечения нормального воздухообмена ничего не остается, кроме как сделать вентиляцию в частном доме, причем сделать ее, вполне реально своими руками.

Фото вентиляционной системы на чердаке.

Вопрос как правильно сделать вентиляцию в доме мучает многих, ведь если об этом вовремя не позаботиться, то комфортная жизнь в таком помещении будет, мягко говоря, затруднительна. Из-за недостатка кислорода человек будет просыпаться с головной болью.

В санузлах поселится плесень и неприятные запахи. Ну а если вы решите что-то приготовить, то эти ароматы будет чувствовать весь дом.

Разновидности систем воздухообмена

Вариантов как правильно сделать вентиляцию в частном доме существует несколько, и выбирать здесь следует сугубо индивидуально. Главное правило гласит, что чем больше размеры строения и количество людей в нем обитающих, тем более мощную систему следует устанавливать.

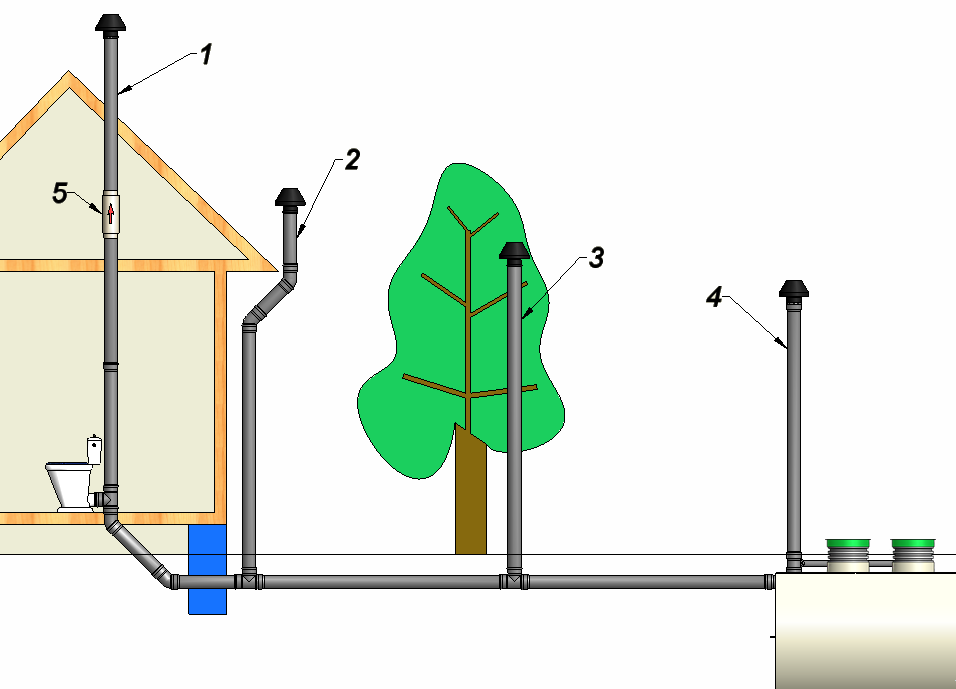

Система с несколькими выводами.

Естественный воздухообмен

Данную систему смело можно назвать самой распространенной, для ее обустройства не требуется серьезных капиталовложений, здесь главное правильно расположить каналы для вывода отработанного воздуха и обеспечить естественный приток из окон, дверей или системы специально оборудованных клапанов.

Схема вывода трубы в стене.

Еще 20 – 30 лет назад естественной вентиляцией оборудовались практически все пяти и девятиэтажные дома. Она прекрасно работала, так как деревянные рамы не могли похвастаться своей герметичностью, квартиры проектировались грамотными инженерами, и естественный обмен воздуха вполне удовлетворял потребностям.

Как правило, монтаж таких конструкций вполне оправдан не только для пятиэтажек, но и для одноэтажных или двухэтажных домов с малой и средней квадратурой, в которых проживает до 5 человек. Цена сложных, регулируемых автоматических систем довольно серьезная, но дело даже не в этом. Принудительная вентиляция, особенно если ей неразумно пользоваться может даже навредить.

Естественное движение потока.

Скорость естественного воздухообмена, в среднем составляет 1м³/ч, для небольшой семьи, живущей в доме из 4 – 5 комнат, этого вполне достаточно. Искусственная современная система повлечет за собой не только серьезные расходы на закупку и монтаж, но и дополнительные затраты на электроэнергию. Плюс если ее неправильно эксплуатировать, она может в зимнее время быстро выхолодить дом.

Вытяжная система

Простая конструкция вытяжной системы ближе всего стоит к вопросу о том, как самому сделать вентиляцию в частном доме. По своей сути это слегка усовершенствованный вариант естественной циркуляции воздуха. Начнем с того, что вытяжки бывают двух видов, локального и глобального действия.

Самым ярким представителем локальной конструкции является вытяжка над кухонной печкой или вытяжной вентилятор в туалете.

Эта конструкция уже предусматривает монтаж электрооборудования для принудительного выведения воздуха. Мощность таких агрегатов может варьироваться в зависимости от объема помещения.

Вытяжка через две шахты.

Исключительно вытяжные, глобальные системы в частном строительстве используются редко. Их обустройство предусматривает монтаж достаточно мощного вытяжного вентилятора на центральную шахту системы. При включении воздух вытягивается из всех точек одновременно, такой подход не всегда удобен.

Вывод трубы на крышу.

Приточная система

Как видно из названия данная система обеспечивает стабильный принудительный приток свежего воздуха с улицы. Говоря о том, как сделать приточную вентиляцию в частном доме или в квартире следует отметить, что самым простым и распространенным способом является монтаж кондиционера с приточным каналом. По аналогии с кухонной вытяжкой, это локальная система поступления свежего воздуха.

Приток, как отдельная конструкция необходим в больших домах, особенно в холодное время года. Большинство таких агрегатов предусматривает встроенную систему обогрева и установку для фильтрации. Фильтры могут быть разными, начиная от элементарных москитных сеток и заканчивая мощными очистительными воздухозаборными системами.

Встроенные вентиляторы.

Разогрев воздуха в них может осуществляться при помощи электрических тэнов или водяными гидрообогревателями. Монтаж водяного обогрева обходится намного дороже, но такие системы не сушат воздух, что очень важно для жилых помещений.

Комплексная система

Современные комплексные системы замены воздуха — это достаточно сложные, дорогостоящие агрегаты, что касается монтажа своими руками, то без владения определенными, узкоспециализированными знаниями и навыками никакая инструкция вам не поможет.

В таких машинах присутствует как приточная система нагнетания, так и вытяжная. Кроме того в разных комплектациях может устанавливаться отдельный обогрев или охлаждение, плюс допускается дополнительный монтаж агрегатов увлажняющих и фильтрующих воздух.

Вариант комплексной системы.

Практически все агрегаты комплексного действия оборудуются рекуператором. В определенной степени его можно назвать сердцем системы. Современные, усовершенствованные конструкции рекуператоров позволяют экономить зимой до 80% электроэнергии на обогреве и увлажнении холодного воздуха поступающего из приточной вентиляции.

Вариант рекуператора.

Рекуператор агрегат достаточно громоздкий и, как правило, монтируется в отдельном подсобном помещении. Суть его работы заключается в том, что под определенным углом и при заданной скорости нагнетания внутри камеры встречаются два потока, теплый воздух из вытяжки и холодный от притока.

В результате свежий приток нагревается и увлажняется от вытяжки. Дополнительный нагрев предусмотрен, но его участие минимально, за счет этого достигается значительная экономия.

Разделение ввода и вывода.

На что обратить внимание при монтаже

Вопрос как делать вентиляцию в частном доме требует комплексного подхода. В зависимости от того какой конструкции отдается предпочтение нужно выбрать из чего сделать вентиляцию в частном доме.

Какие агрегаты и какое сечение воздуховодов будет оптимальным, плюс необходимо сделать точные расчеты. Но вначале поговорим о требованиях.

Гофрированные трубы.

Требования к системе

1. Комплекс агрегатов и воздуховодов не должен выхолаживать помещение в зимнее время года. Желательно обеспечить приток воздуха комфортной температуры.
2. Вне зависимости от типа конструкции, воздухообмен в помещении должен осуществляться непрерывно. Он может быть более или менее интенсивным, но непременно постоянным, без застоев.
3. Все помещения в частном доме следует делать вентилируемыми. Это относится не только к жилым комнатам, но и к подвалу, кладовкам или котельной.
4. Расположение каналов должно быть спроектировано таким образом, чтобы не возникало сквозняков.
5. Как для естественной, так и для принудительной системы вентилирования существует похожий закон, он гласит, что свежий воздух должен двигаться по направлению от жилых комнат, спальни, гостиные, детские, к так называемым популярным помещениям, это кухня и санузлы. Таким образом, запахи из кухни и туалета не будут расходиться по дому.

Приточный клапан для монтажа в стену.

Делаем расчеты

Все расчеты базируются на нормативных документах и вентиляция здесь, не является исключением. Так как нас интересует исключительно частное строительство, мы не стали вдаваться глубоко в дебри и составили для вас примерную подборку данных характеризующих воздухообмен в комнатах.

Назначение помещения	Объем воздуха	Направление движения
Спальни	20м³/ч для 1 человека	Приток
Гостиные	40м³/ч для 1 человека	Приток
Кухни	60м³/ч	Вытяжка
Санузлы	25м³/ч	Вытяжка

Металлические короба.

Данная таблица базируется на выше упомянутом правиле, говорящем о том, что воздух должен идти из жилых комнат в направлении кухни и санузла. Это значит, что внутренние помещения не должны закрываться герметично.

Двери можно оборудовать специальными окнами и прикрыть их декоративными решетками. Но чаще всего оставляется зазор между дверью и полом размером в 20 мм, который обеспечивает циркуляцию.

Важно: воздуховоды могут быть круглыми квадратными или прямоугольными в соотношении 1:3, но сама конфигурация здесь не столь важна, главное правильно рассчитать сечение воздушного канала.

Вычислить сечение трубы своими руками вам поможет не сложная формула, такой расчет сможет сделать любой человек со средним образованием:

S = L/3600/v.

Где:

• S – является искомой площадью сечения и измеряется в м².
• L – характеризует величину воздухообмена м³/ч.
• V – как обычно скорость потока, а 3600 это число секунд пробегающих за 1 час.

Подбор свечения воздуховодов.

Скорость движения здесь указана неслучайно. Ведь для естественной циркуляции она не превышает 1м/с. Скорость принудительной циркуляции составляет примерно 2 – 3м/с.

Совет: принудительную циркуляцию можно сделать с большей скоростью движения, но этого делать не рекомендуется, так как в таком случае велика вероятность возникновения посторонних шумов при работе.

Обустройство естественной вентиляции

Данный вид вентиляции является базовым. Вне зависимости планируется монтаж принудительного воздухообмена или нет, он в любом случае должен присутствовать.

Ведь при отключении энергоснабжения движение потоков может замедлиться, но не должно остановиться.

Схема естественной вентиляции двух этажей.

• Начинать следует с монтажа вытяжных каналов, через них будет удаляться отработанный воздух. Самое удобное место для этих конструкций несущая стена здания. Она в большинстве случаев, проходит в центральной части дома и граничит практически со всеми комнатами. Обратите внимание на то, что толщина этого базового сооружения не должна быть меньше 400 мм.
• Для среднего двухэтажного дома, каких большинство, центральная шахта делается сечением не менее чем 130х130 мм. Если дом вытянутый, то имеет смысл делать несколько вытяжных шахт, чтобы снизить потери от соединений и увеличить КПД системы.
• Входы в шахту и отводы монтируются под самым потолком комнаты, так как теплый отработанный воздух собирается именно там. Все промежуточные каналы объединяются в центральную шахту. Удобнее всего делать эти отводы из пластиковой канализационной трубы сечением 100 – 120 мм, ее в случае необходимости легче прочистить.

Соединительные линии.

Важно: промежуточные каналы, двигаясь по направлению к центральной шахте не должны располагаться горизонтально, чем больше угол, тем меньше потери при работе.

• Все вытяжные трубы, как промежуточные, так и центральная при прохождении через неотапливаемый чердак или выводе на крышу должны обязательно утепляться. Если конструкция монтируется из кирпича, то толщина стенок центральной шахты делается не менее 2 кирпичей.
• Асбоцементные или пластиковые трубы утепляются минеральной ватой. Также хорошо себя зарекомендовала специально утепленная металлическая двухслойная труба для дымоходов. Утепление необходимо для того, чтобы холодный воздух не опускался в помещение и не возникал эффект обратной тяги.

Циркуляция потока в доме.

Важно: вентиляционная труба должна выводиться на полметра выше относительно конька здания, в противном случае в ветреную погоду из-за турбулентных потоков снизится уровень тяги или может возникнуть обратная тяга.

• Самый простой способ обеспечить приток, это открыть форточку. Но чтобы не возникал сквозняк, некоторые хозяева идут более радикальным путем, они монтируют в стену специальный вентиляционный клапан с задвижкой. Чаще всего он устанавливается рядом с окном или непосредственно за радиатором отопления, так холодный воздух сразу нагревается от радиатора.

Вентиляционный затвор на оконной раме.

На видео в этой статье показаны тонкости обустройства вентиляции в доме.

Вывод

Вентиляция является одной из самых важных, основополагающих систем жизнеобеспечения. И хотя монтаж самой простой конструкции своими руками вполне доступен, относиться к этому процессу следует серьезно, так как переделать бывает тяжело.

Вентиляционные выводы в частном доме.

Естественная вентиляция в частном доме

Правильно выстроенная система вентиляции частного дома — процесс, обусловленный не прихотью и желанием соответствовать нормам и тенденциям современного жилища, а крайне необходимая для соблюдения климатического баланса процедура. Особую роль здесь играет комплексность: недостаточно устроить вентиляцию на кухне и в санузле (как это делают многие). В вентилировании нуждается каждая комната в доме.

Недостаточное циркулирование воздуха между помещением и улицей может привести к застою воздуха, образованию грибка и плесени, а аллергические реакции, тяжесть во всем теле и плохое самочувствие станут сомнительными «бонусами» в комнате без вентиляции.

Основные виды, используемые в частных домах — естественная и принудительная, отличительными особенностями которых являются — использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).

Содержание

• Преимущества и недостатки естественной вентиляции
• Зачем нужна вытяжка в частном доме с печью или камином
• Как сделать естественную вентиляционную систему своими руками

Преимущества и недостатки естественной вентиляции

Главное преимущество естественной вентиляции — простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.

Наряду с рядом неоспоримых преимуществ — дешевизна, простота реализации — естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:

1. По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
2. Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
3. Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух — скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
4. Вентиляция в комнате имеет ограничение по регулировке. Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.

Кондиционирование воздуха обязательно

Для создания эффективной атмосферы в комнатах частного дома необходимо прибегнуть к комплексности: лучшим вариантом будет комбинация естественной циркуляции с технологическими наработками в этой области (вентиляторы, фильтры, и прочее).

Зачем нужна вытяжка в частном доме с печью или камином

Если печь или камин используются в доме не как элемент декора, а выполняют свои прямые обязанности — отапливают помещение, нужно позаботиться о естественной вентиляции в двойне. Для полного сгорания топлива необходимо достаточное количество окислителя (в данном случае кислорода). При его нехватке топливо будет сгорать не полностью, выделяя при этом угарный газ, который будет попадать в жилое помещение. Приятного и полезного в этом, естественно, мало.

Устройство вентиляции в доме с камином

Если притока воздуха не будет хватать, то в теплое время года можно распахнуть окно — этого будет достаточно. Зимой такой фокус вряд ли пройдет, поэтому еще на стадии строительства желательно провести под полом трубу непосредственно к печи или камину, через которую будет поступать необходимое количество воздуха.

Для организации вытяжки чаще всего прибегают к услугам экспертов, эта статья ориентирована на мастеров, которые планируют осуществить монтаж своими руками. Далее рассмотрим основные рекомендации по построению такой вентиляции, часто стречающиеся проблемы и недостатки.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Схема и устройство системы с вентканалом

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т. д.).

Размещение приточных каналов в стене

Основные рекомендации:

1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха.

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Видео: как устроить естественную вытяжку

Не стоит забывать и о системе кондиционирования. Грамотно-организованный тандем естественной, принудительной вентиляции и кондиционирования, сделает жизнь в доме комфортной и безопасной для здоровья.

Материал актуализирован 24.04.2017

• Автор: Мария Добрынина
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

правила обустройства системы воздухообмена в «каркасе»

При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

• Устройство системы вентиляции
• Варианты устройства вентиляции
• Возможность самостоятельного возведения
• Этапы построения системы
  • Выбор типа вентиляции
  • Особенности проектирования
  • Конструктивные расчеты0012
  • Этапы монтажа
  • Проверка смонтированной вентиляции
• Выводы и полезное видео по теме

Устройство системы вентиляции

Герметичность здания, что является неоспоримым преимуществом и обеспечивает тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

1. Приточные каналы и/или отверстия.
2. Выхлопные каналы и/или отверстия.
3. Перелив, решетки перелива, отверстия, зазоры.

Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через дефлекторы, щели и отверстия

Вытяжные каналы служат для удаления застоявшегося «отработанного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

Правильно спроектированная вытяжка, устраиваемая в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

Вентиляторы установлены для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

Рекуператоры применяются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

Использование рекуператоров значительно повышает энергоэффективность каркасного дома.

Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

Варианты вентиляционных устройств

По принципу создания движения воздуха все системы вентиляции делятся на два типа — естественные и принудительные (они же механические).

Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещения.

Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

Установка вентилятора в вытяжку на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

Принудительную вентиляцию можно разделить на 3 группы:

1. Вытяжная.
2. Поставка.
3. Приточно-вытяжная.

Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора

Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

Кроме указанной классификации системы вентиляции можно разделить по конструктивному исполнению, они могут быть канальными или бесканальными.

Возможность самостоятельного строительства

Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.

Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.

Отсутствие внутрикаркасной вентиляции можно определить по нескольким ярко выраженным признакам:

• жильцы ощущают нехватку кислорода;
• запахи плохо выветриваются;
• На стенах появляется грибок.

В таких случаях владельцы каркасных домов часто решают установить самостоятельно. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

Этапы строительства системы

Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор типа вентиляции

Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

Проектные расчеты

Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен производить расчеты:

• режим отдыха или сна 20 м ³ /ч;
• работа без нагрузки 40 м ³ / ч;
• повышенная активность или физическая работа 60 м ³ /ч

Зная количество жителей дома и их распорядок дня, нетрудно рассчитать количество воздуха, которое должно обновляться в заданную единицу времени .

Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

• СНиП 31-01-2003;
• ГОСТ 30494.

Обычно расчет необходимого количества воздуха производят обоими методами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения — Этот показатель полезен при выборе вентиляторов.

Особенности конструкции

Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

Помимо приточных клапанов, необходимо будет обустроить вытяжную вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
5. Воздуховоды, в которых ожидается осаждение конденсата, должны быть спроектированы с уклоном и дренажом.
6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

Для прокладки вентиляционных каналов лучше всего подходят имеющие небольшой вес и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

Этапы монтажа

При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

• Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
• В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
• Стыки герметизируются пеной.
• После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
• После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
• Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Проверить систему вентиляции можно несколькими способами:

1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится при окошке от -5 ^до С.

Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

Выводы и полезное видео по теме

С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

Вне зависимости от того, какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.

Расскажите, как построить систему вентиляции в собственном каркасном доме. Не исключено, что вы владеете технологическими тонкостями, которые очень пригодятся посетителям сайта. Пожалуйста, оставляйте комментарии, задавайте вопросы, делитесь фотографиями и полезной информацией в блоке ниже.

10 лучших советов по улучшению качества воздуха в вашем доме

10 советов по улучшению вентиляции и качества воздуха в вашем доме

1 — Избавьтесь от конденсата

58% домовладельцев заявили, что сталкивались с конденсатом в своем доме. Это особая проблема в зимние месяцы, когда уровень влажности выше. В результате теплый воздух, содержащий больше влаги, чем более холодный, остается в наших домах.

Когда отопление выключено и воздух охлаждается, эта влага конденсируется на более холодных поверхностях, таких как окна и стены, образуя капли воды. Конденсат часто более заметен на кухнях и в ванных комнатах из-за присутствия влаги от ванн, душей и приготовления пищи. Это поразительный факт, что типичная семья из четырех человек может производить до 18 литров влаги в день, просто готовя, стирая и дыша!

Без непрерывного притока свежего воздуха в здание и из него относительная влажность повышается, и внутренняя атмосфера быстро насыщается влагой, что в конечном итоге приводит к конденсации, особенно при колебаниях температуры. После периода продолжения этого цикла капли воды, образующиеся на более холодных поверхностях, могут привести к росту плесени и, в некоторых случаях, к повреждению самой строительной ткани.

В результате отсутствия вентиляции конденсация означает, что в вашем доме есть проблемы с качеством воздуха внутри. Регулярная смена воздуха внутри помещения не только снижает относительную влажность и препятствует образованию конденсата, но и создает более здоровую внутреннюю среду.

Конденсат возникает не только в домах с одинарным остеклением. Более 85% домовладельцев, которые связываются с нами, имеют окна с двойным остеклением, что просто показывает, что одна из причин образования конденсата сводится к отсутствию вентиляции.

Так что же делать с конденсатом? Что ж, если это проблема только в одной или двух комнатах, особенно в кухне или ванной, вы можете рассмотреть вытяжной вентилятор с низким энергопотреблением, такой как Cylone7. Он предназначен для контроля уровня влажности в кухнях, ванных комнатах и ​​подсобных помещениях с низким потреблением энергии.

2 – Используйте подход к вентиляции всего дома

Если вы обнаружите, что в нескольких комнатах дома наблюдается плесень и конденсат, то хорошим вариантом может стать принудительная вентиляция (PIV).

Блоки PIV можно установить в любом доме. Они работают, втягивая свежий, отфильтрованный чистый воздух с чердака в доме или снаружи в квартире или квартире.

Свежий воздух мягко подается в дом из центрального положения на лестничной площадке или из центрального коридора в квартире или бунгало. Уровни влажности контролируются с помощью PIV, потому что он разбавляет высокие уровни влажности, в то же время выталкивая влажный воздух наружу. В результате значительно меньше конденсата и плесени.

Мы рекомендуем блоки управления конденсацией, такие как серия блоков управления конденсацией Mr Venty®, которые предназначены для преобразования застойной и затхлой атмосферы в свежую, здоровую среду без конденсации. Более того, поскольку температура в вашем чердачном помещении примерно на 3 °C выше, чем снаружи, продукты Mr Venty ECO2 используют преимущества этого «солнечного усиления» для распределения его по дому, что приводит к экономии энергии.

3 — Убедитесь, что ковры вымыты, или обратите внимание на твердые полы

Ковры известны тем, что являются убежищем для грязи, пылевых клещей, волос и грибков, которые потенциально могут усугубить заболевания, связанные с дыханием, такие как астма и бронхиальные приступы, а также сенная лихорадка и экзема.

Если у вас есть ковер в ванной или на кухне, который регулярно становится влажным после купания и приготовления пищи, стоит задуматься о замене на такое покрытие, как плитка или ламинат, чтобы исключить идеальную среду для размножения пылевых клещей, плесени, грибков и других гадостей. . Если вы хотите придерживаться коврового покрытия, важно регулярно его тщательно чистить и хорошо проветривать помещение, чтобы снизить относительную влажность.

4 — Снижение триггеров астмы или аллергии

Ежегодно астма поражает 5 миллионов человек в Великобритании. Одним из путей возникновения астмы являются клещи домашней пыли и их детрит, которые размножаются во влажных и заплесневелых условиях.

Живя в постельных принадлежностях, коврах и другой мягкой мебели, они прекрасно себя чувствуют в домах с недостаточной вентиляцией и высокой относительной влажностью. Когда этот детрит попадает на кожу или вдыхается, он может вызывать аллергические реакции, приводящие к приступам астмы, экземе, слезотечению, зуду, чиханию и насморку.

Одним из лучших способов борьбы с клещами домашней пыли является снижение относительной влажности путем установки энергоэффективной системы вентиляции. Это значительно снижает способность популяции пылевых клещей размножаться и загрязнять среду обитания.

5 — Остановите плесень!

Более 1 из 5 домов в Великобритании страдают от роста плесени. Это ужасная вещь, которая никому не нужна, но от которой трудно избавиться. Не стоит просто закрашивать плесень, так как есть вероятность, что она будет появляться снова и снова.

Плесень — это вид грибка, который развивается из переносимых по воздуху спор. Он предпочитает расти в теплых, влажных условиях, где нет большого потока воздуха, и из-за этого ванные комнаты и кухни часто страдают больше всего.

Как и многие проблемы, связанные с качеством воздуха в помещении, большинство проблем с плесенью в доме в основном вызваны влажными условиями и отсутствием вентиляции.

Плесень, поскольку она производит переносимые по воздуху споры, является аллергеном и раздражителем, который, как известно, вызывает проблемы с дыханием. Мало того, что это выглядит неприглядно, плесень также может повлиять на ваше физическое самочувствие, вызывая у вас головную боль, чувство усталости или тошноты.

Опять же, хорошая система вентиляции всего дома поможет предотвратить появление плесени, при этом основными вариантами являются система PIV (принудительная вентиляция) или система MVHR (механическая вентиляция с рекуперацией тепла).

6 — Не используйте лаки для волос или аэрозольные дезодоранты

Чем меньше загрязняющих веществ и токсинов вы выделяете в дом, тем лучше, поэтому лучше избегать лаков для волос и аэрозольных дезодорантов. Научный комитет по рискам для здоровья и окружающей среды (SCHER) недавно обнаружил, что существует до 900 химических веществ в воздухе помещений. Существует несколько различных способов разбавить загрязняющие вещества в вашем доме, непосредственно из одной комнаты или всего дома, используя эффективную систему вентиляции.

7 — Детокс вашего дома!

Знаете ли вы, что внутренняя среда вашего дома может быть значительно более загрязненной и вредной, чем снаружи?

Недавнее независимое исследование 122 домов показало, что плохое качество воздуха может быть причиной возникновения респираторных и дерматологических заболеваний, таких как астма и аллергии. Исследование также показало, что 9В 1% домов уровень загрязняющих веществ внутри помещений превышал рекомендуемый уровень. Это может быть вызвано отсутствием вентиляции в доме, что приводит к накоплению ядовитых паров, вредных для здоровья.

8 — Сушка белья на улице

Сушка белья на радиаторе внутри дома приводит к образованию конденсата, а также препятствует эффективной работе вашей системы отопления. Это также является причиной того, что конденсация и рост плесени ускоряются в зимние месяцы.

Согласно недавнему отчету MEARU, 87 процентов из нас сушат белье в помещении, и всего лишь при одной загрузке белья в воздух выбрасывается два литра воды.

Если это ваш единственный вариант, убедитесь, что ваши окна слегка приоткрыты, чтобы влажный воздух мог выйти, прежде чем он образует конденсат на более прохладной поверхности.

9 — Летом не болей!

Если кто-то в вашей семье страдает сенной лихорадкой, всегда возникает соблазн держать окна плотно закрытыми в летние месяцы с высоким содержанием пыльцы. Конечно, это приводит к жаркому и душному дому, и в этих ситуациях система MVHR (механическая вентиляция с рекуперацией тепла) может стать лучшим решением.

Система MVHR способна рекуперировать около 90 процентов тепла из исходящего спертого воздуха, прежде чем подавать его обратно в дом в виде теплого, свежего и, что особенно важно для страдающих сенной лихорадкой, отфильтрованного воздуха. Тепловая энергия рекуперируется в теплообменной ячейке установки MVHR.

В месяцы с высоким уровнем пыльцы можно обойти теплообменную ячейку, чтобы она вытягивала теплый воздух из дома и подавала более холодный воздух снаружи. А благодаря высокоэффективным фильтрам он удерживает пыльцу под контролем, что означает долгожданное облегчение для страдающих сенной лихорадкой и удивительно свежую внутреннюю среду, пока окна остаются плотно закрытыми.

Многим домовладельцам это нравится, потому что закрытые окна защищают их от потенциальных злоумышленников!

10 — Если вас беспокоит качество воздуха в вашем доме, проверьте его!

Если вы столкнулись с проблемой образования конденсата или плесени в вашем доме, мы можем вам помочь.

No related posts.
