Пристройка для туалета с душем к дачному дому своими руками
Еще не так давно считалось, что удобства во дворе дачи – явление нормальное. Но сегодня хочется жить в комфортных условиях не только в своей квартире, но и в загородном доме. Вот почему мы решили соорудить каркасную пристройку, и обустроить там душевую и туалет.Душевая на даче получилась не хуже, чем в городской квартире
Вода у нас на участке только из летнего водопровода, поэтому время нашего пребывания на даче длится с мая до первых морозов в октябре. Весной и осенью для создания комфортной температуры мы используем электрические конвекторы.
Сооружать систему отопления, возводить печь, и устраивать источник водозабора мы не планировали, как и использовать дачу для круглогодичного проживания. В данных обстоятельствах идея пристроить санузел показалась нам неплохой. А для организации слива стоков мы приобрели канализационную станцию «Топас».
Ads byКонструкция пристройки
Сантехническое оборудование расположили вдоль всей пристройки параллельно стене дома, к ней примыкающей.
Часть стены выходит за пределы основного здания, в ней установили небольшое окно на высоте около двух метров, которое используем для проветривания душевой. В солнечную погоду света, поступающего из окна, вполне достаточно.
Размеры помещений спланировали так, чтобы пользоваться ими было комфортно. Вход в душевую — из пристройки, а в помещение туалета — из тамбура (рис.1). Чтобы входная дверь не перегораживала тамбур, сделали её выдвижной. Такое решение позволило увеличить площадь душевой за счёт уменьшения расстояния между ней и туалетом, и сделать этот проём меньше ширины двери.
Рис. 1. Схема пристройки для душевой и туалета

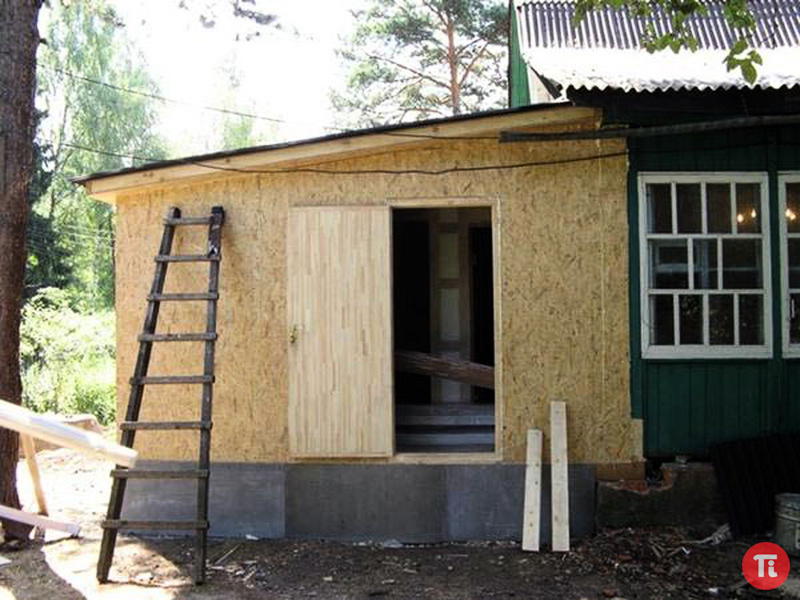

Пристройку возвели по каркасной технологии, аналогично выполнили и стены сантехнических помещений (фото 1). При этом толщина утеплителя внутренних стен — 5 см, а внешних, выходящих на улицу, — 10 см. В качестве теплоизолятора использовали каменную вату, которая в конструкции внутренних стен служит ещё и как звукоизоляция (фото 2).
Изнутри стены обшили вагонкой и покрыли прозрачной лазурью. Пол пристройки тоже утеплили ватой, но уже в три слоя. В качестве чернового пола использовали нестроганую доску «пятидесятку». Поверхность обработали несколько раз антисептиком, хорошо высушили и покрасили. Покрытие получилось шероховатым, но с учётом последующей укладки плитки это оказалось плюсом.
Внутренняя отделка
Стены сантехнических помещений также отделали кафелем. Класть его на гипсокартон уже приходилось, так что эта работа не потребовала особых усилий и времени. А вот с монтажом плитки на пол пришлось повозиться.
Фото 1. Каркас внутренних стен собрали из брусков сечением 40х50 мм. Помещение отделали листами влагостойкого гипсокартона. Фото 2. Стены, выходящие на улицу утеплили двумя слоями каменной ваты. Фото 3. Доски пола армировали с помощью гвоздей и проволоки.
Укладывать её сразу на доски, хотя и заранее подготовленные, мы не решились.
Для усиления сцепления клея с основой, набили в доски гвоздей и натянули между ними проволоку. Гвозди с широкими шляпками не забивали до конца, чтобы шляпка гвоздя выступала над поверхностью доски примерно на половину толщины подложки из плиточного клея (фото 3). Получилось «армированное основание».
В туалете плитку положили классическим прямым способом. Ширину туалетной комнаты (100 см) заранее рассчитали под отделку кафелем, поэтому резать его не пришлось: три плитки по 33 см плюс швы и зазоры у стены (фото 4).
В душевой облицовку пола сделали по диагонали (фото 5). Эта работа потребовала не только особой аккуратности, но и наличие хорошего плиткореза.
Фото 4. Облицовка туалета. Фото 5. Укладка плитки в душевой
Монтаж душевого поддона
Эмалированный стальной поддон для душа всегда вызывал у нас недоверие. Почему- то казалось, что он будет прогибаться под ногами.
Поэтому каркас, под него соорудили из той же «пятидесятки». Верхнюю часть основания подпилили электрорубанком, чтобы на неё надёжно садились борта сантехники. Доски потом покрасили заново.
Под поддон положили лист жёсткого утеплителя. Закрутили в доски основания саморезы и закрепили на них для армирования проволоку в виде сетки (фото 6). Поверх проволоки выложили клеевой состав, и накрыли его полиэтиленом.
На следующий день сняли полиэтиленовую плёнку, промазали герметиком деревянное основание и схватившийся клей, а затем установили оборудование (фото 7). Но перед окончательной установкой, не забыли сделать и заземление.
Фото 6. Каркас для установки душевого поддона. Проволоку закрепили на шляпках саморезов. Справа в углу оставили место для монтажа сифона. Фото 7. Установка поддона. Нижний ряд плитки смонтировали под углом, чтобы вода, стекая со стены, попадала в поддон.
Защита от перегрузки
Поскольку нагрузка на электрическую сеть возросла, появилось опасение, что при включённых бойлере, электрическом конвекторе и стиральной машине защита уже не выдержит.
Мы поняли, что держать бойлер постоянно включённым нельзя, поэтому сделали в душевой только одну розетку. Конечно, одновременно и стирать, и нагревать воду теперь не получится, но зато не возникнет и перегрузки.
Текст и фото: А. Заводсков
Пристройка к дому из бруса
Содержание
- Возведения пристройки из бруса, с чего начать
- Строительство пристройки к дому из дерева
- Как подобрать фундамент
- Ставим стены из бруса, этап выбора способа стыковки
- Возведение стен пристройки, этап окончательной сборки
- Отделочные операции
- Заключение
Возведение любой постройки из бруса требует от работника определенного уровня владения навыками плотницкого дела, а уж если необходимо сделать пристройка к дому из бруса, задача усложняется как минимум вдвое. Для новичка проще всего поставить пристроенное помещение к старому кирпичному, брусовому или бревенчатому зданию, у которого прошли все этапы усадки, стены и фундамент находятся в состоянии стабильного равновесия.
Возведения пристройки из бруса, с чего начать
Обязательным условием начала работ является тщательное обследование опорного здания. Перед тем как пристроить к дому пристройку из бруса необходимо выяснить несколько определяющих моментов:
- Тип фундамента старого здания, его размеры и глубину залегания, наличие приповерхностных грунтовых вод.
- Способ сборки углов коробки опорного здания;
- Схему расположения стропил крыши. Определяют шаг и линии установки стропильных балок на старом доме.
К сведению! Проще всего установить пристрой к деревянному дому из бруса, на всю стену, что называется «от угла до угла». В этом случае процесс стыковки новых стен с коробкой старого дома можно выполнить традиционными способами – врезкой в шпонку или скобами.
Если пристройку из бруса приходиться крепить к срединой части капитальной стены кирпичного или брусового дома, то нужно будет делать запил с установкой дополнительной несущей стойки из бруса с ребром в 200 мм.
Далее нужно будет вывести на свесы риски линий установки стропил старой крыши, они понадобятся на этапе обустройства потолочного перекрытия пристройки. Пристройку из бруса и старый дом нужно будет объединить под одной крышей или хотя бы под одним скатом. Ставить две крыши и соединять их желобом нельзя, так как из-за усадки пристройки из свежего бруса произойдет разрыв кровельного пирога и появятся протечки дождевой воды.
Строительство пристройки к дому из дерева
Тип фундамента старого здания легко определяется внешним осмотром. Чаще всего это МЗЛФ или свайно- винтовой фундамент. небольшие постройки из бруса нередко можно встретить на столбчатом фундаменте. Использовать его в дальнейшем не имеет смысла, так как размеры строения увеличиваются и столбчатое основание уже не обеспечит надежной привязки к грунту. Поэтому столбы нужно будет заменить на ленту или на сваи.
Как подобрать фундамент
Даже если владелец дома знает размеры ленты, лучше все же убедится в этом самостоятельно:- В углу, на линии будущего стыка стен старого здания и пристройки из бруса откапывают пробный шурф на глубину 60-80 см;
- Замеряют глубину и ширину бетонной ленты старого фундамента;
- Рассчитывают давление веса старого здания на подошву ленты.
Зная размеры будущей пристройки и вес бруса рассчитывают ширину ленты таким образом, чтобы давление на грунт от пристроенного помещения было на 5-7% больше чем у старого дома.
Важно! Если расчет выполнен правильно пристрой к дому из бруса простоит не один десяток лет, даже сильное пучение грунта не приведет к сверхномативной усадке.
В самодеятельном строительстве бетонную ленту зачастую льют по размерам ленточного фундамента старого здания. Если грунт достаточно плотный, а уровень грунтовых вод ниже 150 см, то больших проблем с фундаментом легкой пристройки из бруса не возникает.
Способ изготовления бетонной ленты такой же как и для обычной пристройки кирпича или пеноблока.
Вторым типом фундамента является свайно-ростверковая конструкция, размер глубину погружения и количество винтовых свай, необходимых для постройки коробки из бруса также берут исходя из характеристик старого здания безо всякого пересчета нагрузки.
Ставим стены из бруса, этап выбора способа стыковки
Перед тем как приступить укладку бруса нужно будет решить две проблемы:
- Установить маяки, по которым можно будет подгонять положение материала по горизонту и вертикали, чтобы стены из бруса пристройки дому, фото, получались идеально ровными;
- Определиться со способом стыковки стен старого дома и новой кладки из бруса пристроя к дому фото.
Выбор метода состыковки зависит от многих условий. Например, если постройку из бруса соединяют с кирпичным или шлакоблочным зданием, то чаще всего для стяжки стен применяют скобы из стальной арматуры.
П-образные скобы из арматуры забиваются в брус пристройки и одновременно в стену старого дома. Между старой кладкой и венцом остается деформационный зазор, заполненный утеплителем и гидроизоляцией. По мере усадки коробки пристройки скобы проворачиваются вокруг оси, забитой в стену старого дома, но продолжают удерживать пристроенного помещения от опрокидывания, сползания или крена.
Если строится пристройка из бруса к бревенчатому дому, стыковку можно выполнить с помощью шпонки так называемым «теплым» способом.
Для этого на торцах бревен углового соединения бензопилой прорезается вертикальный шип сечением 50х50мм, на всю высоту стены. В торце каждого бруса прорезается ответный паз, после укладки джутового волокна балку аккуратно набивают на шпонку, а в 60-70см от места стыковки обязательно ставят нагель.
Получается, что материал бруса пристройки заходит в во внутрь деревянных стен старого дома как минимум на 40 мм, что обеспечивает стабильную защиту от выдувания и попадания влаги.
Если размеры и материал стен старого здания не позволяют вырезать шпонку, то перфоратором или болгаркой режут паз в который забивают брус 50х50 мм, после чего венцы пристройки укладывают стандартным способом.
Возведение стен пристройки, этап окончательной сборки
Подготовленный и обработанный протравами брусовый материал укладывают по три венца, после чего в стенах засверливают отверстия с шагом 100-120 см и забивают нагели. По достижению запланированной высоты стены пристройки обвязывают брусом 150х100 см и усиливают балками потолочного перекрытия. Линию сопряжения двух построек, а также углы пристройки зашивают нащельником, который представляет собой две доски сбитые между собой боковыми торцами.
Если высота пристроенного помещения значительно ниже старого дома, то крышу пристройки делают односкатной из 5-7 стропильных треугольников.
К стене дома пришивают горизонтальную балку, на которую и будет опираться верхняя линия стропил, при этом концы крепят болтах так, чтобы стропильные балки могли проворачиваться вокруг верхней точки крепежа. Нижние концы стропил врезают в обвязочный брус по скользящей схеме.
В том случае, если высота стен пристройки и дома одинаковы приходится строить общий скат крыши.
Для этого на балки перекрытия устанавливают два ряда вертикальных стоек и укладывают новые стропила увеличенного размера. Верхние концы стропильных балок опираются на конек, нижние на обвязочный брус пристройки.
Далее следует укладка кровельного пирога и утепления, но к окончательной отделке можно приступать через полгода, когда большая часть усадочных процессов будет завершена.
Отделочные операции
Первым делом необходимо заменить временные крепления на линии сопряжения на постоянные, обычно сверлят сквозные отверстия и стягивают пристройку и стены дома закладными шпильками.
Стены из бруса пристройки чеканят джутовым волокном, фундамент закрывают гидроизоляцией и защитной облицовкой.
Потолок утепляют матами из минерального волокна с двухслойной пароизоляцией. Брусовые стены утепляют либо по схеме с вентилируемым фасадом либо укладывают утеплитель с внутренней стороны с обязательной заделкой деревянной вагонкой. В любом случае утеплитель нужно будет нужно будет зашить ветрозащитной пленкой и пароизоляцией.
Заключение
Долговечность существования пристройки из бруса во многом зависит от качества сборки материала, ограничений по размерам пристроенного помещения нет, разве что максимальная длина материала ограничена шестью метрами. Пристраивать можно даже двухэтажные пристройки с мансардами и ломаными крышами, но независимо от размеров помещения венцы придется регулярно обрабатывать пропитками и постоянно бороться с грунтовой влагой.
- Строительство туалета на даче своими руками
- Баня из клееного бруса своими руками
- Детский деревянный домик своими руками
- Строим погреб своими руками
Могу ли я установить туалет в своей бревенчатой хижине или на даче? – Блог магазина сада Джека
Опубликовано Джоанной Хейзелтон
Дополнительное спальное место в каюте — это действительно большой плюс!
Как здорово иметь какое-то место, которое можно время от времени использовать для случайных ночевок – убежище для долгожданной тишины и покоя от храпящей второй половинки или для друзей, чтобы завалиться туда после пьяного вечера.
Но что, если вы хотите пойти на все и превратить свое жилое пространство на открытом воздухе в более постоянную обстановку в качестве гостевой спальни или автономного жилья?
Очевидно, что важным соображением, если вы думаете об этом, является установка туалета.
Несомненно, затраты на добавление туалета и земляные работы в вашем саду, как на подачу воды в вашу хижину, так и на удаление сточных вод, могут быть дорогими. Но смотрите на это как на инвестиции. Это повысит стоимость вашей собственности при продаже.
Нужно ли вам разрешение на планирование?
Да.
Если вы превращаете свою каюту в отдельное жилье, вам понадобится Разрешение на планирование , и вам также необходимо убедиться, что хижина соответствует Строительным нормам — см.
Мой блог «Нужно ли мне разрешение на планирование для сна в моей бревенчатой хижине», чтобы получить советы по этому поводу.
Для добавления туалета и подключения его к основной канализации также требуется Разрешение на планирование . Вы также должны соблюдать требуемые Строительные нормы и правила **
Подключение воды/дренажа
Необходимы две трубы, и вам потребуется легкий доступ для подключения дренажа для подачи пресной воды из сети и удаления Сточные Воды. Их нужно будет утопить в траншее не менее 750 мм под землей, чтобы защитить их от мороза.
Туалет в кабине будет подключен к существующей системе водоснабжения и канализации в вашем доме. Отходы необходимо будет унести, и это потребует подключения к ближайшей канализации. Это должно быть подписано
Мы рекомендуем обратиться к профессиональному сантехнику .
Предварительное планирование
Это сэкономит деньги и время на установку туалета и адаптацию кабины во время ее строительства, а не на внесение изменений в существующее здание.
Трубы могут быть уложены до того, как будет построена кабина.
Где разместить туалет
Итак, где туалет? Один из вариантов, который значительно облегчит жизнь, — это купить готовый комплект для внутренней комнаты.
*Рекомендация* – Комплекты для внутренней комнаты Lasita Maja двух размеров –
1,8 м x 0,95 м – место для туалета и раковины
2,5 м x 0,95 м – место для туалета, раковины и душа
5 ** Примечание. Важно понимать, что разрешение на строительство и строительные нормы и правила — это не одно и то же. Информацию см. в Строительных нормах и Разрешении на строительство.
** Мы рекомендуем всегда обращаться за консультацией в местный отдел планирования
Posted in Садовый образ жизни, Садовые конструкции, Центр знаний, Срубы, Дачипомеченный срубы 44м, срубы 70мм, Садовые срубы, срубы спальни, срубы на продажу, срубы купить, ночлег в срубахОб авторе
Джоанна Хейзелтон
Джо является лицом магазина Jack’s Garden Store и уже более десяти лет руководит нашей службой поддержки клиентов.
Если у вас есть вопрос о садовых товарах, у нее есть ответ! Если только она этого не сделала, в этом случае она перезвонит вам, когда она это сделает…
Основы ванной комнаты в бревенчатом доме
Умный дизайн — это отправная точка для создания ванной комнаты, которая будет удовлетворять вас.
Мерседес Хейс
Я считаю, что ванные комнаты — самые сложные комнаты в доме для концептуализации. Ведь, за исключением вашей кухни, ванная комната имеет самую сложную планировку и должна выдерживать многофункциональность и частое использование.
Все мы читали отличные статьи и смотрели телепередачи, рекламирующие красивые ванные комнаты, но они часто фокусируются на аксессуарах. Великолепный гранит и фантастические светильники создают потрясающее пространство, однако это конец этапа проектирования. Что насчет функции?
Вот несколько моментов, которые следует учитывать при планировании ванной комнаты своей мечты:
Местоположение
Предполагается, что в главной спальне есть собственная ванная комната.
Это не проблема. Но где разместить остальные санузлы в доме?
Последующие спальни могут пользоваться общими ванными комнатами, в зависимости от жильцов. Если в вашем доме есть апартаменты для свекрови, вам, вероятно, понадобится отдельная ванная комната. Маленькие дети довольно легко пользуются общими ванными комнатами, но что происходит, когда они подростки? Поможет ли выделение отдельных ванных комнат в будущем облегчить напряженность в семье?
Помимо спален, именно расположение туалетной комнаты может создать или разрушить план этажа. Это одна из самых маленьких комнат в доме, но ее правильное расположение — огромная проблема. Слишком близко к кухне — определенный поворот. Столь же неудобен открытый доступ в большую комнату или столовую.
Размещение их рядом с входом или в прихожей может обеспечить в равной степени легкий доступ и конфиденциальность, которые нужны всем. Везде, где они расположены на плане, ванные комнаты должны иметь максимальный доступ к ватерлинии, что подводит нас к следующему соображению: сантехнике.
Сантехника
Любой подрядчик скажет вам, что на лучших планах этажей ванные комнаты располагаются так, чтобы водопроводные трубы были как можно короче.
Два санузла рекомендуют размещать спина к спине или один над другим. Или, возможно, вы могли бы выстроить ванную комнату рядом с кухней (или над ней). Чего вы хотите избежать, если это возможно, так это размещения ванной комнаты наверху с другой стороны конструкции от остальной сантехники. Это создает ситуацию, когда трубы должны будут змеиться по всему дому.
Мало того, что вы потратите больше денег на дополнительное оборудование, необходимое для перекрытия расстояния, вы откроете для себя более сложный, инвазивный и дорогостоящий ремонт, если ваша водопроводная система когда-либо выйдет из строя.
Традиционное строительство бревенчатых домов сопряжено с уникальными проблемами в области сантехники. Например, вы планируете сделать так, чтобы деревянный пол наверху выполнял двойную функцию по сравнению с деревянным потолком внизу? Это красивый вид бревенчатого дома, но в нем сложнее скрыть трубы.
Некоторые строят коробку между балками под унитазом и ванной. Я даже видел приподнятые части пола в ванной (вспомните приподнятый фарфоровый трон) или даже весь пол приподнятым (поднявшись в ванную). Несмотря на то, что они представляют решения, они, как правило, визуально мешают работе и представляют собой потенциальную угрозу споткнуться во время полуночного пробега по объектам.
Распространенная ошибка — забыть обеспечить доступ к трубам ванны. Вы вставляете панель доступа через внутреннюю стену? Возможно, решением будет построить коленную стенку с доступом (для стандартной ванны).
Или вы можете выбрать ванну с корпусом; на ум приходит джакузи, в которое вы залезаете.
Потолки
Многие бревенчатые дома имеют крутые скатные крыши, особенно в районах с высокой снеговой нагрузкой, и хотя они необходимы и красивы, они могут нанести ущерб функциональности ванных комнат на втором этаже.
Вы хотите разместить ванную на втором этаже под наклонным потолком? Как расположить душ?
Если потолок ограничивает пространство над головой, целесообразно расположить душ у внутренней стены, где высота потолка будет максимальной.
Широкое слуховое окно представляет собой отличное место для установки ванны, как с эстетической, так и с практической точки зрения. Что с туалетом?
Если ваше пространство ограничено, вам может сойти с рук размещение унитаза под наклоном, так как вы не будете на нем стоять, но дизайнеры, представленные на houzz.com, согласны с тем, что вы не должны размещать унитаз ни под чем менее 5 футов над головой. Если у вас меньше 5 футов, выберите вместо этого место для хранения. Какие светильники вы рассматриваете?
Если вы хотите использовать подвесной светильник или люстру над ванной, ознакомьтесь с местными строительными нормами. Мне нужен был достаточно высокий потолок, чтобы нельзя было дотронуться до света, стоя в ванне с водой (зачем мне это делать, я не знаю).
Освещение
Говоря об освещении, убедитесь, что в ваших ванных комнатах его достаточно — как искусственного, так и естественного.
Если невозможно расположить ванную комнату так, чтобы использовать наружное окно, рассмотрите возможность использования светового люка.
Заручитесь потолочным светильником (или двумя) такого размера, чтобы излучать необходимое количество света для квадратных метров вашей комнаты.
Наличие достаточного количества настенного освещения вокруг зеркал и других мест в комнате необходимо для выполнения таких функций, как нанесение макияжа и бритье. Разработайте свой план освещения заранее, чтобы убедиться, что у вас есть нужное количество проводки, размещенной во всех нужных местах.
Сколько раковин мне нужно? Должен ли мой комод быть автономным? Нужен ли отдельно стоящий душ? Вот несколько факторов, которые следует учитывать при планировании ванной комнаты.
Планировка
Мне было трудно решить, где разместить унитаз относительно душа и умывальника. Вы хотите, чтобы туалет находился в отдельной комнате?
Этот вариант обеспечивает максимальную конфиденциальность, но требует много дополнительного места. Достаточно ли стены на коленях, чтобы изолировать туалет от остальной части комнаты (возможно, с ванной на другой стороне, чтобы получить доступ к водопроводу).
Нужно ли его вообще изолировать? Длинная ванная комната в стиле камбуза, требующая от вас выстраивания светильников в ряд, может быть функциональной, но обычно не выглядит привлекательно. Если вам и вашему супругу нужно пользоваться комнатой одновременно, вы можете споткнуться друг о друга, что ухудшит ее удобство использования и вызовет стресс.
Квадратные ванные комнаты красивы, но занимают немного больше места. В случае с главной ванной это может привести к тому, что вам придется перераспределить часть квадратных метров спальни, чтобы разместить ее. Возможно, использование формы «L» и размещение душа в более короткой секции даст вам более полезное и привлекательное пространство. Ваш душ может делить стену со шкафом.
В умно спроектированных домах ванные комнаты располагаются таким образом, чтобы трубопроводы были максимально короткими. Здесь туалетная комната напрямую связана с прачечной и кухней.
А как насчет того шкафа? В дополнение к необходимому бельевому шкафу некоторые люди пристраивают свою гардеробную к главной ванной комнате, а не к спальне.
А еще в твоей бревенчатой хижине есть и другие ванные комнаты. Если позволяет бюджет, опытные дизайнеры рекомендуют, чтобы каждая спальня имела собственную ванную комнату — как для удобства, так и для перепродажи. Но для многих это нецелесообразно из соображений пространства или бюджета.
В зависимости от количества (и возраста) других жильцов, проходная ванна Jack-and-Jill, соединяющая спальни, прекрасно работает. Обычно он выложен в стиле камбуза. Туалетные комнаты не обязательно должны быть большими, но в них должно быть пространство для маневра.
В соответствии с строительными нормами и правилами для туалетов требуется минимальный зазор. Это может варьироваться в зависимости от местных спецификаций, но наиболее распространенным требованием кода является 15 дюймов беспрепятственного пространства по обе стороны от центральной линии унитаза и не менее 24 дюймов перед чашей, либо до стены, либо другого объекта.
Затем вам нужно принять во внимание раковину, которая может варьироваться от простой пьедестала до элегантного туалетного столика или бочки в деревенском стиле.
