Как подключить заземление в частном доме: схемы устройства, конструкция контура, правила монтажа

Подключение заземления в щитке в частном доме. Заземление нуля в частном доме

Подключение заземления в щитке в частном доме — важный аспект обеспечения безопасности на объекте. Эта мера — одна из главных, когда речь заходит о защите от электротравм. Исходя из требований ПУЭ, заземление — это заведомо и специально обустроенное соединение потребителей с заземляющей конструкцией

Что можно использовать в качестве заземляющего устройства?

В качестве заземлителей категорически не рекомендуется использовать арматуру: ее каленая фактура существенно снижает общую эффективность конструкции. Для создания контура допустимо применять уголки или стержни из металла для изготовления вертикальных заземлителей и металлические планки для их горизонтальных частей.

Подключение к щиту

Контур следует присоединять к основной заземляющей шине во вводном электрическом щитке. Для решения этой задачи применяют заземляющий проводник. Для его изготовления можно использовать тот же материал, что и для горизонтальной части конструкции.

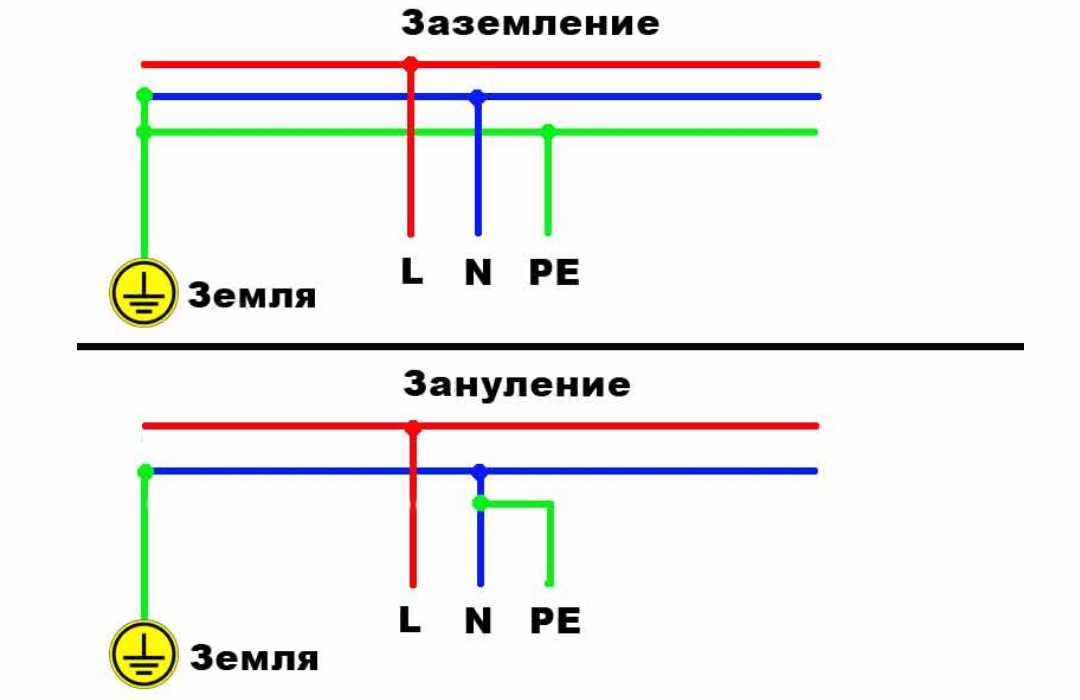

Как выполняется заземление нуля в частном доме?

Крайне важно, чтобы ноль был заземлен правильно, поскольку любые ошибки в процессе монтажа способны привести к критическим, фатальным последствиям. Если вы не уверены в своих знаниях и навыках, лучше обратиться к профессионалам. Действия из перечня ниже категорически запрещены:

1. Соединение защиты и «нулей» (есть риск вывода фазного напряжения на корпусную часть потребителей).
2. Соединение нейтральной и заземляющей шины.

Правильное заземление частного дома по пуэ — залог безопасности объекта и людей, находящихся на нем.

Специфика и особенности заземления

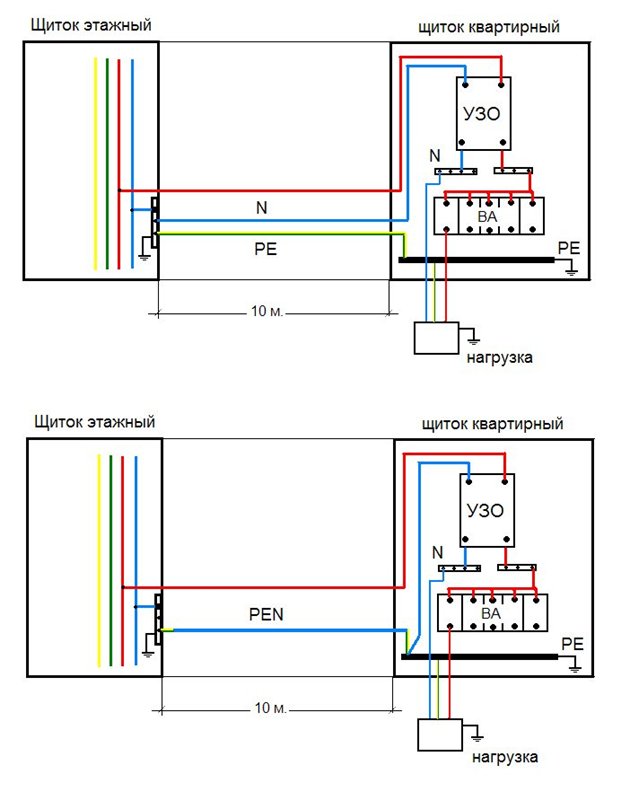

Пример верно организованного заземления предполагает, что щиток установлен на опоре, под которой смонтирован «дублевый» контур. В самом щитке обязательно есть 2 шины: PE и N. Первая — шина заземления, вторая, соответственно, нуль. На «землю» приходит нуль с опоры и проводник заземлителя. Шины обязательно разделяет перемычка. От нейтральной шины нуль уходит в дом, туда же отправляется и защитный нуль от шины рабочего заземления.

Смысл описанной конструкции состоит в том, чтобы соединить нуль и «землю».

Именно таким щитам отдают предпочтение при подключении новых домов и определенная логика в этом есть. Вводной автомат обязательно монтируется на фазе, нуль с высоковольтной линии уходит прямиком в счетчик, а подключение к заземлителю выполняем за прибором учета. Технически ничего не противоречит тому, чтобы выполнить соединение еще до счетчика, но энергопоставляющая организация запрещает реализовывать такие решения, аргументируя запрет возможностью хищения электричества.

Какие ошибки допускают неопытные мастера, монтируя заземление в щитке частного дома?

Их перечень включает:

1. Применение в качестве заземляющего контура деталей, технически и физически не подходящих для этого.
2. Подключение контура на корпус приборов.
3. Монтаж отдельных выключателей в нулевом проводнике.
4. Неправильный расчет сечения элементов конструкции.
5. Применение рабочего нуля в качестве заземлителя.
6. Горизонтальные земли над поверхностью грунта.
7. Заземление на отопительную трубу.

Любое из этих решений рано или поздно, но практически неизбежно влечет за собой критические последствия!

Как выполняется ввод в дом провода заземления: специфика и особенности

От крайней части отмостки до места монтажа штырей нужно выдержать расстояние не менее 1.5 метров. Потребуется траншея в форме равностороннего треугольника, середина остается заполненной. Одна сторона — 3 метра. Глубина — не менее 70 сантиметров, но рассчитывается индивидуально для каждого случая. Ширина также выбирается индивидуально, но обычно составляет до 60 сантиметров: этого расстояния достаточно для того, чтобы выполнить предстоящие сварочные работы с максимальным комфортом.

Ближнюю к дому вершину треугольника соединяют с домом, прокапывая траншею, глубина которой составит не менее 50 сантиметров.

Каждая вершина треугольника оснащается 3-х метровым штырем. Обратите внимание: заземлитель выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 сантиметров.

В любом случае выступающие части оснащают металлосвязью. В качестве средства монтажа — только сварка, болтовые соединения в данном случае не только неуместны, но и не безопасны детали между конструкцией и домом применяйте металлическую пластину (40*4 мм) или любой круглый проводник, сечением 10-16 мм2). Со сварочных швов обязательно сбивается шлак (хороший сварщик выполняет эту часть работы в любом случае) и производится антикоррозийная обработка.

Важно: зарывать траншеи считается допустимым строго после того, как было измерено сопротивление заземления. В большинстве случаев нормальным показателем будет считаться 4 Ом.

На границе между участком и ближайшей стеной дома в обязательном порядке к заземлителю приваривают болт, а к нему монтируется медный изолированный проводник, сечение жилы которого составит минимум 4 миллиметра.

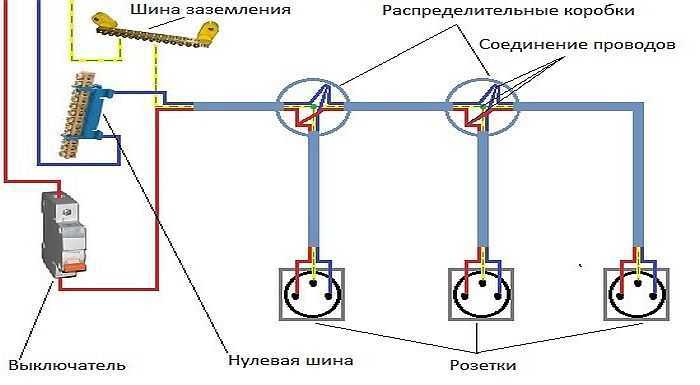

В правильно обустроенном щитке всегда предусмотрена отдельная шина для подключения заземления. Площадка должна быть предварительно очищена с особой тщательностью и обработана консистентной смазкой. Двигаясь по цепи от шины, подключаем «землю» к необходимым линиям. Имейте в виду, что ПУЭ строго запрещает разводить землю отдельным проводником.

Даже если проводка двужильная, рациональнее выполнить ее полную замену, чем нарушать вполне четкие и обоснованные требования.

Почему отдельные заземления являются недопустимыми?

Разумеется, монтаж проводники с ноля — дело хлопотное и затратное, но это требование оправдано. Персональное заземление для розеток не только не обеспечит желаемой защиты, но и влечет за собой серьезные риски. Как только возникнет разница потенциалов (не «в случае возможного возникновения», а именно «когда», потому что эта ситуация почти неизбежна) приборы выйдут из строя, а вероятность получения электрической травмы и соответствующих последствий значительно возрастет.

Когда нужно подключить контур заземления для частного дома пуэ быстро, профессионально, безопасно и эффективно, обратитесь за помощью в нашу компанию. Мы выполним все необходимые работы в комплексе, «под ключ».

Выполним не только монтажные работы, но и полный расчет в соответствии с требованиями нормативов, благодаря чему готовая конструкция получится не только эффективной, но и на 100% безопасной.

Высокая оперативность и безупречное качество достигается благодаря профессионализму и высокой квалификации сотрудников. Все необходимые расчеты выполняются индивидуально, для каждого отдельного случая. Материалы подбираются с учетом максимальной эффективности заземляющей конструкции и ее безопасности. Остались вопросы? Свяжитесь с нами прямо сейчас и получите подробную, развернутую консультацию об услугах нашей компании.

Самое простое заземление своими руками для частного дома

Обустройство электрической сети частного дома в обязательном порядке должно иметь подключение к системе заземления. Это важный момент, который обеспечивает целостность электрических приборов и защищает пользователей от ударов током. При этом выполнить заземление в частном доме своими руками может каждый хозяин, для этого достаточно следовать советам и рекомендациям.

Что такое заземление в частном доме

Главная задача системы заземления – соединить корпусы всего электрического оборудования в доме с заземляющим контуром. Как правило, все приборы имеют отдельный провод, который должен подключаться к заземлению.

Вилки и розетки имеют специальный контакт, обеспечивающий соединение с металлическим контуром, который закопан в почву.

Для чего нужно заземление? Наличие контакта электрооборудования с «землей» позволит гарантировать, что на металлических элементах корпуса прибора не будет накапливаться избыточный ток.

Данное напряжение является потенциально опасным для человека и прикосновение к заряженному корпусу может сопровождаться как незначительными поражениями, так и ударами, ведущими вплоть до летального исхода. Именно система заземления снимает избыточный заряд и отводит его в грунт.

Схемы заземления, какую выбрать

При обустройстве системы нужно знать, что схемы заземления отличаются по типу подключения нулевого проводника. Они бывают трех видов:

1. PEN – совмещение защитного и функционального ноля.
2. PE – защитный ноль.
3. N – рабочий (функциональный) ноль.

Важно понимать, что подвод к дому представлен двумя проводами: один это фаза L, а второй рабочий ноль PEN. Если речь идет о трехфазных системах, то будет идти четыре провода, три из которых будут фазами и один ноль.

Рассмотрим основные схемы подключения системы заземления.

TN-C – данный вариант предусматривает совмещение защитного и функционального ноля в одну систему. Но N имеет заземление непосредственно возле трансформатора. Низкая эффективность для дома.

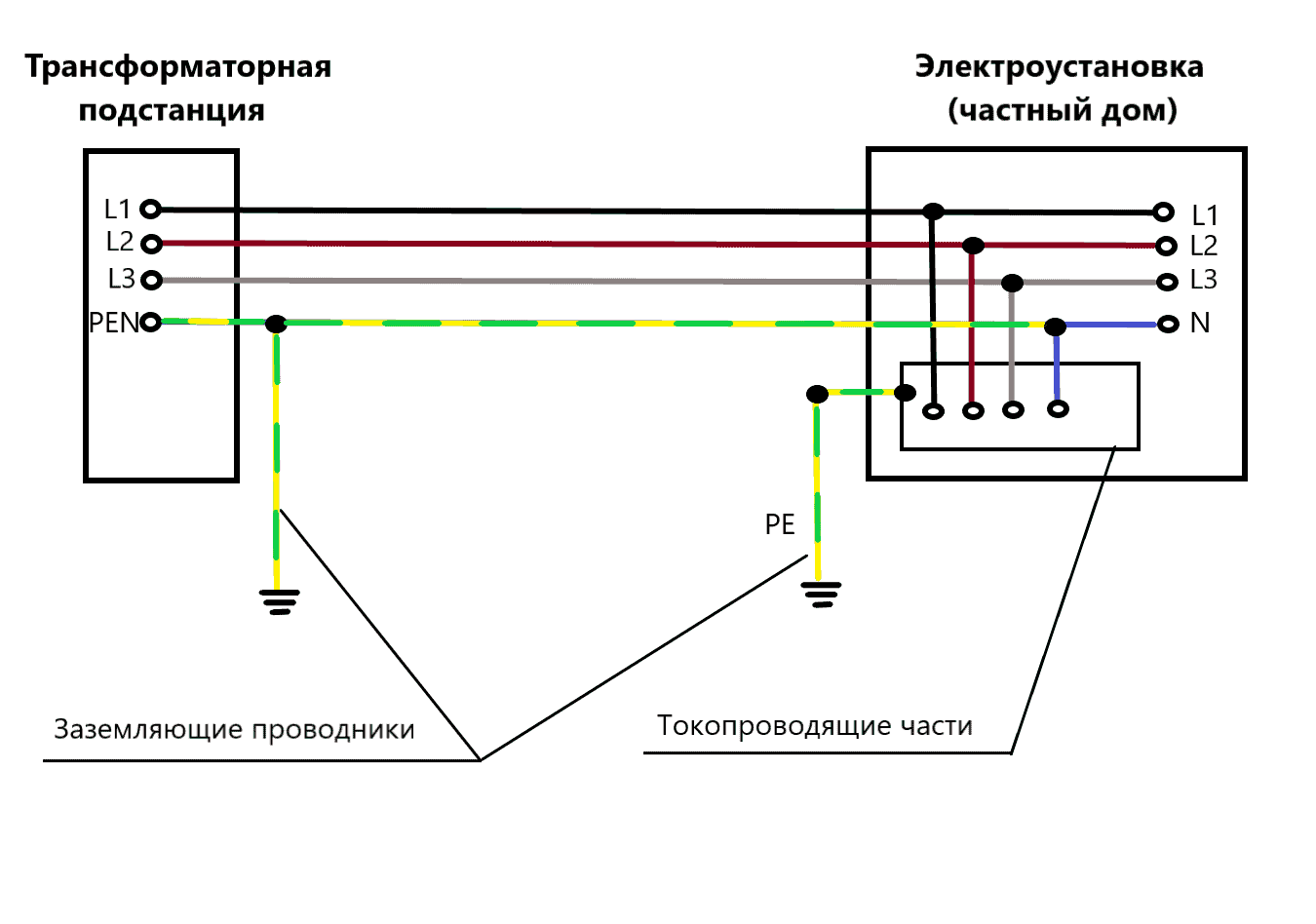

TN-C-S – на подводе в дом идет единый PEN, но при входе он разделяется на PE и N. Таким образом, в распределительном щитке ноль и земля объединены перемычкой.

Система является несовершенной, поскольку обрыв ноля на пути от трансформатора к дому может спровоцировать в доме появление напряжения на приборах.

Внимание! Это опасно для жизни человека. Такая ситуация возможна, если на улице будет оборван ноль, он отгорит или перехлестнется с проводом фазы.

TN-C-S – наиболее эффективный и надежный вариант заземления для частного дома. Особенность заключается в том, что PE и N походят к дому уже разделенными. Для максимальной защиты заземляющий кабель PE соединяется с локальным контуром, который можно обустроить вблизи дома.

Проще говоря, от подстанции идет L и N, а PE подключается от созданного своими руками контура заземления.

TT – разновидность предыдущего варианта, но для трехфазной системы. В дом подводится три провода L и один N. При этом PE запитан от локального контура, который представлен вогнанными в землю штырями, объединенными в единую систему.

Чтобы понять, как правильно сделать заземление частного дома, необходимо изначально выбрать один из вариантов, который будет наиболее эффективным для конкретного объекта.

Системы заземления. Какое заземление выбрать для своего дома? Просто о сложном.

Расчет заземления для частного дома: формулы и примеры

При обустройстве системы, важно просчитать главный показатель – проводимость заземлителя. Данный расчет позволит подобрать наиболее эффективный по длине и толщине электрод, который будет соответствовать требованиям ПУЭ.

Нормой считается:

• Для 127 вольт – 8Ом
• Для 220в – 4 Ом.
• Для 380 вольт – 2 Ом.

Важно отметить, что в расчеты нужно включить и показатель сопротивления почвы, куда будут входить электроды контура. От типа почвы зависит Мин.-Макс. сопротивление в Омах.

• Чернозем — 45-55
• Торфяник — 15-25
• Суглинок — 55-65
• Песчано-глинистая почва — 140-160
• Песчаники — 1000
• Гумус — 45-55
• Глинозем — 55-65

Для расчетов используется следующая формула:

Она позволит произвести достаточно точный просчет на один стержень в контуре. Обозначения:

• Ln – промежуток между электродами в метрах.
• Т – расстояние от верхней точки штыря к поверхности земли.
• Рэкв – показатель сопротивления почвы (по табл.).
• D – диаметр используемого штыря в метрах.
• L – длина, используемого электрода в метрах.
• Ro – показатель сопротивления исследуемого стержня в Омах.

Применение данной формулы на практике крайне затруднительное, поскольку требует ввод большого количества точных данных. При этом можно допустить ошибку в просчетах.

На заметку! Оптимальное решение – использовать онлайн калькулятор, где достаточно внести основные параметры и будет получен итоговый результат.

Чтобы прочитать количество электродов, потребуется формула:

Расшифровка:

• Rn – показатель нормированного сопротивления для устройства заземления.

• Ψ – климатический коэффициент. Исходя из географических широт региона, показатель составляет 1,7. См. таблицу ниже.



Пример: Изначально обозначим вводные. Заземление для частного дома будет проводиться на черноземах. Для контура используются металлический прут диаметром 3,2 см и длиной 1,6 м. За показатель Rn возьмем средние значение сопротивление бытовых устройств – 4 Ома.

Имея данную информацию, можно провести несложный расчет в соответствии формулы и получим следующее: no = 25 х 1.7/4 = 10.6. По итогу выходит, что для обустройства заземления частного дома в этом случае потребуется 11 штырей.

Материалы для контура заземления

Перейдем к рекомендациям, которые позволяют понять, как сделать заземление в частном доме. На практике, встречается довольно много линий электропередач, которые и вовсе не имеют защитного заземления и когда пройдет модернизация пока непонятно.

В силу этого для собственной безопасности потребуется создать контур заземления вблизи дома. Данные работы могут выполнить специализированные компании, но при наличии времени и желания – это можно делать и собственными силами.

Параметры и материалы штырей

Оптимальное решение для электродов – металлические штыри с диаметром от 16 миллиметров. Еще неплохой вариант – это стальные уголки с полочками от 50 миллиметров.

Оба варианта будут отлично забиваться кувалдой в грунт на необходимую глубину. Для лучшего прохождения конец можно заточить.

Важно! Арматура не подойдет для устройства заземления в частном доме, поскольку прут имеет каленую поверхность, что снизит эффективность контура заземления.

Чтобы заземление дома было эффективным, важно чтобы штыри контура уходили ниже, чем линия промерзания на 50-100 сантиметров. Исходя из этого, общая длина стержня должна быть порядка 2-3 метров.

Если почва сильно пересыхает, то в летний зной эффективность заземления может снижаться. Решить проблему позволяет использование труб в качестве электродов. В них можно будет заливать воду, что повысит их работопригодность. Но забить кувалдой трубу весьма проблематично, придется бурить скважины.

Из чего делать металлосвязь

Все стержни необходимо связать между собой в единую сеть, что обеспечит максимальное сопротивление. Лучшим решением будет использование металлической шинки шириной не менее 4 сантиметров и толщиной в 1 сантиметр.

Прочный сварной шов — лучший вариант соединения элементов. Зачастую выполняя заземление на даче своими руками, сварочного аппарата может и не оказаться под рукой. В такой ситуации соединение проводят болтами.

Важно! Места контакта и сами электроды запрещено окрашивать, это снизит их эффективность. Лучше воспользоваться антикоррозийными средствами.

Монтаж контура заземления самостоятельно

Многие спрашивают: почему заземление делают треугольником? Тут все просто – это наиболее эффективный и компактный вариант обустройства. При этом электроды можно выстраивать в линию, квадратом и любой другой фигурой.

Выбираем место

Заземление на даче своими руками рекомендовано делать не далее двух метров от дома. Это позволит дополнительно сэкономить на проводнике. Отлично, если контур будет собран вблизи озера или в низине.

Наличие влаги улучшит показатели сопротивления системы. Если под домом осталась песчаная почва после строительства, желательно отступить немного дальше, где будет грунт без песчаной примеси.

Земляные работы

Разберемся детальнее, как сделать заземление в частном доме:

1. Изначально роют траншею в виде треугольника или другой нужной фигуры. Стороны должны иметь длину в 2-3 метра. Учитывая, что электроды будут вбиты через каждый 1 метр. Глубина траншеи 50-70 сантиметров.
2. Также потребуется траншея от контура к дому.
3. Заострить штыри для лучшего вхождения в почву.
4. С помощью кувалды загоняют электроды по отмеченным точкам. Необходимо, чтобы они выступали на 20 сантиметров внутри траншеи.

Совет! Делать шахты для стержней с помощью бура не лучшая идея – это снизит эффективность.

Собираем конструкцию

Далее выполняется монтаж заземления частного дома:

1. Выступающие штыри обварить металлической полосой в единую систему. Одну полосу проложить к дому. Не имеет значения, с какого угла контура будет отвод.
2. Швы обработать антикоррозийным веществом. После этого можно засыпать траншеи.

Ввод в дом

На этом этапе устройство заземления в частном доме предусматривает подключение оставленной полосы к электросети дома. Соединение провода и шинки осуществляется болтом, а сам участок обрабатывают защитными средствами. Кабель заземления прокладывают в щиток для подключения всего дома.

Для ввода в дом желательно использовать медный провод с токопроводящей сердцевиной в 6 миллиметров.

Проверка и контроль

Как только будет выполнено заземление частного дома, важно произвести контрольную проверку работоспособности системы. Наиболее дешевый и доступный вариант – вооружится мультиметром и провести замеры.

Более дорогой вариант – пригласить специалистов электролаборатории, которые проведут все замеры и выдадут заключение.

После того как заземление на даче сделано, желательно проводить регулярную проверку работоспособности контура. По нормативным документам раз на 12 лет, но лучше это делать чаще.

Распространённые ошибки при выполнении монтажных работ

Выполняя заземление частного дома своими руками, возможны следующие ошибки:

• Большое расстояние от дома до контура, что увеличивает показатель сопротивления.
• Покрытие элементов системы краской для защиты от коррозии.
• Плохо проваренные соединения приводят к разрыву цепи.
• Использование слишком тонкого металла приводит к быстрому снижению эффективности через коррозийные процессы.

Процесс обустройства может выполнить своими руками каждый. Главное, иметь желание и время на проведения работ.

Заземление. Как самому рассчитать и сделать контур заземления для частного дома? #энерголикбез





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Требования к заземлению жилых электросетей

В системе электропроводки вашего дома система заземления является критически важной функцией безопасности. В случае какого-либо сбоя в системе система заземления обеспечивает путь наименьшего сопротивления, который обеспечивает безопасный возврат тока обратно в землю. Таким образом, снижается вероятность того, что короткое замыкание может привести к пожару или опасному для жизни поражению электрическим током. Последняя и наиболее важная часть системы заземления дома состоит из металлического заземляющего стержня, вбитого глубоко в землю, проводки, соединяющей этот стержень с заземляющим наконечником основания сервисной панели или счетчика коммунальных услуг, и соединительного зажима между проводкой и стержнем.

Это «заземление» — очень важная часть вашей электрической системы для обеспечения электробезопасности. Согласно Национальному электротехническому кодексу или NEC, система заземления должна иметь сопротивление заземления не более 25 Ом. Для этого может потребоваться более одного заземляющего стержня.

• 01 из 05

  Что такое заземляющие стержни?

  Хоум Депо

  Заземляющие стержни, также известные как заземляющие электроды, используются для подключения системы заземления электрических систем к заземлению.

  Заземляющие стержни могут быть изготовлены из различных материалов, но медь является наиболее распространенным материалом, используемым для жилых помещений. Заземляющие стержни являются очень хорошими проводниками электричества и позволяют любому опасному электричеству течь на землю, устраняя опасность от вас и электрической панели.

• 02 из 05

  Длина заземляющего стержня

  Заземляющий стержень, который соединяет домашнюю систему заземления с землей, представляет собой длинный металлический стержень, обычно медь, соединенная со сталью, оцинкованным железом или нержавеющей сталью.

  Заземляющие стержни бывают 8-футовой и 10-футовой длины, причем 8-футовый размер является наиболее распространенным размером, используемым в жилых помещениях. Как правило, заземляющие стержни должны иметь длину не менее восьми футов и не должны быть срезаны. В очень сухой земле, которая обеспечивает большее сопротивление, чем влажная почва (это означает, что она не так легко воспринимает электричество), заземляющие стержни иногда укладываются друг на друга и соединяются специальным зажимом, чтобы они могли углубляться в землю.

  Другой вариант — добавить второй заземляющий стержень. Обычно это лучший вариант, но, согласно NEC, стержни должны быть на расстоянии не менее шести футов друг от друга.

  Примечание: В большинстве местных юрисдикций и местных энергетических компаний для прохождения проверки требуется метод с двумя заземляющими стержнями. Некоторые округа также разрешают или требуют заземления фундамента или фундамента для нового строительства.

  Когда это возможно, заземляющие стержни должны вонзаться во влажную почву вокруг вашего дома. Обычно в зоне, близкой к фундаменту, достаточно влаги из-за стока воды из водосточных желобов.

  Неразумно и небезопасно устанавливать более короткие 4-футовые заземляющие стержни, которые часто продаются для заземления таких вещей, как телевизионные антенны и другие отдельные устройства. Они не являются законными для заземления домашней электросети, и они могут привести к сбою вашей системы заземления, когда это необходимо больше всего.

• 03 из 05

  Диаметр заземляющего стержня

  Заземляющие стержни бывают разной толщины (диаметра), в том числе 3/8″, 5/8″, 1/2″, 3/4″ и 1″. Минимально допустимый диаметр заземляющего стержня составляет 3/8″, но большие размеры являются лучшим выбором, потому что они обеспечивают большую площадь поверхности для контакта с землей.

• 04 из 05

  Провод заземления

  Заземляющий провод, часто называемый проводником

  заземляющего электрода , является связующим звеном между заземляющим стержнем и заземляющим соединением. Заземляющие провода для жилых помещений обычно изготавливаются из меди и имеют размер № 6 (6 AWG) или больше.

  Для сетей на 200 ампер требуется проводник заземляющего электрода №4 (заземляющий провод).

• 05 из 05

  Заземляющие зажимы

  Заземляющие зажимы используются для соединения проводника заземляющего электрода с заземляющим стержнем.

  • Зажим желудь представляет собой зажим овальной формы с болтом, с помощью которого он крепится к заземляющему стержню.
    Хомут типа «желудь» является наиболее часто используемым зажимом для соединения заземляющих стержней и одобрен для непосредственного заглубления. Заземляющий проводник должен быть присоединен к заземляющему стержню и к V-образному отверстию желудевого зажима, противоположного болтовой стороне зажима.
  • Зажим с латунными зубьями представляет собой двухкомпонентный хомут, который крепится к заземляющему стержню двумя установочными винтами. Он также имеет центральную точку с отверстием для крепления провода и установочный винт для затягивания провода. Этот тип зажима лучше всего использовать внутри для выполнения заземляющих соединений вокруг водопроводных труб, которые заземляются на заземляющую шину панели обслуживания.

Как заземлить провод в зависимости от настройки вашей розетки

Как заземлить провод в зависимости от настройки вашей розетки

Фото: eggeeggjiew / Adobe Stock

Модернизируйте свои розетки и защитите свой дом и технику от скачков напряжения

Получите предложения от 3 профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Заземление провода означает, что ваш электрический провод проходит от розетки к земле, защищая ваш дом от скачков электрической энергии. В новом доме заземляющие провода обязательны, но в старых домах такой защиты может не быть. Это побуждает некоторых сообразительных домовладельцев заняться проектом самостоятельно или нанять профессионального электрика для модернизации своей установки.

Из этого руководства вы узнаете, как заземлить провод, установив новые электрические розетки.

Примечание: это руководство расскажет вам, как заземлить провод, заменив старую розетку на новую.

Что такое заземляющий провод

Для защиты от ударов и скачков напряжения под вашим домом проходит заземляющий провод, по которому электричество течет в землю, а не в ваш дом. Без заземляющего провода небезопасный уровень электричества может нанести вред вам или вашим близким в случае короткого замыкания.

В большинстве современных домов розетки с заземлением, но выключатели в старых домах (построенных до 1970 года), скорее всего, не заземлены.

Как подготовиться к заземлению провода

1. Убедитесь, что эта работа для вас

Настоятельно рекомендуется нанять местного электрика или другого специалиста, который поможет вам заземлить провод. Не рискуйте, если вы не уверены в работе. Лучше быть в безопасности, чем потом сожалеть.

Местные строительные нормы и правила некоторых штатов или округов могут требовать заземления старых проводов. Проведите исследование, чтобы убедиться, что это не относится к вашему региону.

2. Сначала получите одобрение

Электромонтажные работы своими руками часто требуют предварительного одобрения или разрешения от местного органа постановления или строительного отдела, даже для незначительных работ. Неполучение этого может привести к штрафам или другим последствиям.

Вы также можете пропустить конкретные рекомендации, например, как или где установить новые электрические розетки . Несоблюдение этих правил также может привести к штрафам или санкциям.

Для этого проекта вам потребуются следующие материалы:

Как заземлить провод (3 способа)

Как заземлить провод к новой электрической розетке

Отключить питание

Фото: Daniel Krasoń / Adobe Stock

Отключите автоматический выключатель или, по крайней мере, цепь, бежит к розетке, которую вы планируете заменить. Используйте тестер цепи, чтобы убедиться, что электричество не проходит через блок, прежде чем двигаться дальше

Установите новую электрическую розетку

Возьмите новую трехштырьковую электрическую розетку GFCI ( всего за $4 в магазинах товаров для дома). С этой стратегией у вас не будет полной защиты заземленного провода, выходящего за пределы вашего дома, но у вас, по крайней мере, будут заземляющие полюса внутри розетки, которые помогут лучше защитить ваш дом и технику от скачков напряжения.

Внимательно прочтите инструкции производителя по настройке новой электрической розетки.

При выключенном питании снимите старую розетку с помощью отвертки или электродрели. Отсоедините горячий (черный) провод и выкрутите дополнительные винты внутри. Снимите коробку, затем установите новую в обратном порядке. Подсоедините провода согласно инструкции.

Снова включите питание и проверьте

Установив устройство на стену, снова включите автоматический выключатель. Ваш тестер цепи должен показать, проходит ли электричество в эту область. Если нет, выключите выключатель и повторите шаги по устранению неполадок. Убедитесь, что все провода правильно и плотно связаны друг с другом.

Как заземлить провод с помощью заземляющего зажима

Провода заземления зависят от типа дома, в котором вы живете, и того, что необходимо заземлить.

Если ваша розетка изготовлена ​​из металла, а не из пластика, вы можете использовать самозаземляющийся металлический зажим (или заземляющий винт), чтобы прикрепить заземляющий провод к краю коробки. Если на зажиме заземления есть бумажная шайба, снимите ее, прежде чем вставлять розетку в розеточную коробку. Этот контакт «металл-металл» обеспечивает путь заземления. Как только розетка вкручена в металлическую коробку, коробка и розетка заземляются в целях безопасности.

Как проложить заземляющий провод от автоматического выключателя

Опять же, мы верим в безопасные самодельные изделия. Если выполнение сложных электромонтажных работ кажется вам немного пугающим, обратитесь к местному электрику за помощью с этим методом заземления.

1. Установите заземляющий стержень на выключатель

2. Подсоедините заземляющий провод и нейтральный (белый) отрезок провода к заземляющей шине

3. Проложите заземляющий провод к новой розетке

89 С электрическими проводами

Важно понимать, что означают цвета на электрических проводах . Каждый провод будет иметь изолированную оболочку с указанием его назначения. Вы также должны использовать правильный тип провода для вашего проекта — подберите манометр в соответствии с вашими электрическими потребностями.

Наконец, купите тестер цепи, который поможет убедиться, что ваша новая розетка работает должным образом. Вы можете купить тестер примерно за 20 долларов в местном магазине товаров для дома.

Сделай сам или найми профессионала

Большинство электромонтажных работ доступны по цене — для работы своими руками требуется всего несколько инструментов, проводка и розетка, которые можно купить за от 7 до 25 долларов . Заземляющая проводка стоит от 6 до 8 долларов за 9 футов.0104 .

Если вы решите заплатить за наем профессионального электрика , бюджет от до 100 долларов в час . Вы можете рассчитывать на оплату от 130 до 170 долларов США за соединение , хотя окончательная цена будет зависеть от количества розеток, которые вы хотите заземлить.

Дополнительные вопросы

Как заземлить провод без земли?

Обновление старых розеток или добавление заземляющих зажимов в металлический ящик — это два метода.

No related posts.
