Электрика в доме из бруса: Как сделать электропроводку в доме из бруса

Проводка в доме из бруса

Данная статья не является инструкцией к самостоятельному монтажу проводки в доме из бруса! Однако всё о чем говорится в данной статье очень сильно поможет вам с принятием решения и выбора типа электропроводки в своём деревянном доме. Но в первую очередь, хочу обратить внимание, если вы не профессиональный электрик — то заниматься самостоятельным монтажем проводки в ни воем случае нельзя. Любая экономия может плачевно отразится на результатах. К сожалению, статистика такова, что 90% пожаров случаются именно из за неправильного монтажа электрической проводки.
Но как я уже говорил стоит знать и понимать как можно решить этот действительно насущный вопрос для всех будущих и нынешних домовладельцев.

Содержание:

• 1. Идеальный способ — скрытая электропроводка
• 2. Проводка в кабель-каналах
• 3. Ретро провода — сочетание простого и надёжного
• 4. Открытая проводка в гофре
• 5. Электропроводка в плинтусах
• Как сделать красивые розетки и выключатели в доме из бруса?
• На что ещё стоит обратить внимание?

1.

Идеальный способ — скрытая электропроводка

Если вы только собираетесь строить дом из бруса — то этот вариант для Вас. Действительно, защитные технологии и качество современных проводов такое, что проводку можно проложить прямо внутри стен, но здесь нужно понимать, что вам нужно будет пробурить каналы ещё на этапе монтажа, а если вы заказываете домокомплект из клееного бруса, то скорее всего даже на этапе производства. В таком случае нужно позаботиться о проекте электрической сети заранее. Это будет выглядить так:

• сначала, вместе с архитектором, вы делаете эскизный проект дома
• затем самостоятельно или с дизайнером продумываете схему расположения электрических розеток и выключателей
• после чего, инженер-проектировщик специалист по электроснабжению составляет проект электрической сети
• и только после этого, проектировщик специалист по деревянным конструкциям подготавливает проект домокомплекта, с учётом каналов для проводки.

При таком раскладе, всё проводку можно спрятать внутри стен в специальную термостойкую гофру. Несомненным плюсом такого варианта является отличный эстетичный внешний вид, где кроме розеток, выключателей, распределительных коробок и электрощитков ничего не видно.
Однако, конечно, есть и минусы:
такая укладка проводки возможна только на этапе строительства
в случае неграмотных расчетов или не качественного монтажа, заменить такую проводку будет практически невозможно — придётся делать наружную проводку.

2. Проводка в кабель-каналах

Пожалуй, самое простое решение — это использовать кабель-каналы. Это наиболее экономичный вариант, который не требует особых трудозатрат. Современные кабель-каналы вполне пригодны для укладки проводки даже в доме из бруса. Однако вряд ли это можно назвать эстетически привлекательным вариантом. Но хорошая новость в том, что на сегодняшний день существует огромный выбор кабель-каналов как по качеству, цене и размерам, так и по цвету. К огромному удовольствию домовладельцев хочу сказать, что современное производство шагнуло далеко вперёд и при желании, можно подобрать их в цвет вашего дома. Есть ещё один минус в данном варианте — если дом у вас из оцилиндрованного бревна, то такой вариант просто напросто «убъёт» всю красоту Вашего дома! Устанавливать кабель-каналы в доме из оцилиндровки, на мой взгляд, просто цинично!
Конечно же, это самый простой и доступный способ, но тем не менее, я бы всё равно рекомендовал не заниматься установкой проводки в доме из бруса своими руками.

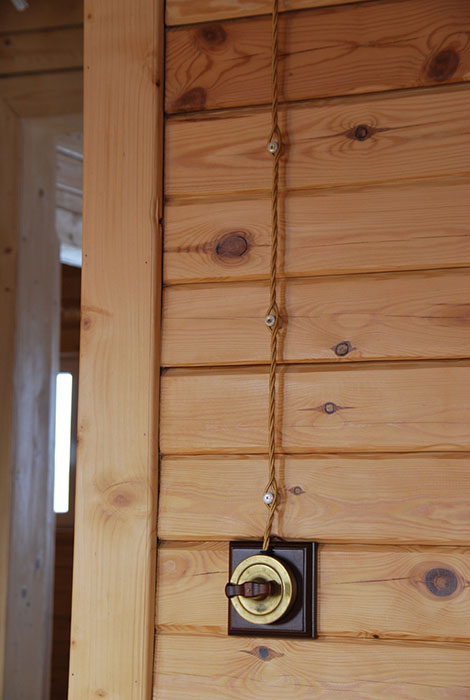

3. Ретро провода — сочетание простого и надёжного

Не смотря на все плюсы скрытой электропроводки, моё сердце всё же принадлежит ретро-проводам! Это, пожалуй, лучшее что есть сегодня на рынке для решения не простой задачи совместить надёжное и красивое в решении электроснабжения деревянного дома.
Ретро провод представляет собой витую нить из 2 или 3 жил, с синтетической термостойкой декоративной оплёткой. Крепится такой провод на расстоянии минимум 1 см от стены на специальный керамический крепеж.
Однозначно в таком способе есть очень много плюсов:

• Выглядит это эстетически очень красиво. Правда, кто-то со мной может не согласится — всё-таки это дело вкуса. Но статью пишу я, поэтому позволю себе немного вольности.
• Монтаж ретро-проводов может быть произведен в любое время, даже уже после того как дом построен и дал усадку.
• При повреждении проводки — её легко заменить

Но, к сожалению, есть и минусы — куда же без них.

• Такие провода стоят довольно дорого, но зато есть огромный выбор как по сечению, так и по цвету.
• Если в доме маленькие дети, такая проводка может быть довольна опасна — ведь детям всегда хочется что-нибудь разрезать ножницами или поиграть с веревочками. Необходимо регулярно проводить с ними профилактическую беседу.

Вот пожалуй и всё. Тут необходимо взвесить все за и против. Но на первом месте конечно же должна стоять безопасность ваших детей! Для этого стоит выбирать только качественную проводку и обращаться к профессионалам, которые не только помогут с выбором, но предоставят все необходимые рекомендации. Таких специалистов на рынке не так много, одними из них является компания РетроТок. Кстати, вы можете получить у них дополнительную скидку в размере 5% по промокоду «adn24» — используйте его при заказе на сайте.

4. Открытая проводка в гофре

Более экономичный, нежели предыдущий вариант — это проводка в алюминиевых гофро-трубах. Выглядит это конечно не столь эстетично, но зато гибкость данных труб позволяет спрятать большую часть проводки в межэтажное перекрытие или в пол — соответственно видимым оставить минимально количество проводки.

5. Электропроводка в плинтусах

Ну и последний по очереди, но не последний по значимости тип проводки, который можно использовать в деревянном доме — это проводка по плинтусам. При этом плинтуса могут находится как под потолком, так и идти по полу. Во втором случае даже существуют розетки, которые устанавливаются прямо на плинтус под 45 градусов, а если быть точным, это даже плинтус с розеткой. Не могу сказать на сколько это эстетично и удобно, но это существует и возможно, кому то даже нравится. Можно так же сделать ответвление от плинтуса с помощью кабель-каналов до розетки — тут конечно надёжнее вести проводку в плинтусах под потолком и сверху делать вертикальные спуски вниз. Такой вариант тоже подойдет для тех, у кого дом сделан из бруса, но не из оцилиндрованного бревна.

Как сделать красивые розетки и выключатели в доме из бруса?

После того, как вы определились с типом проводки, который будете делать у себя в доме, стоит задуматься о ещё одной очень важной эстетической составляющей — это подразетники и накладки для розеток и выключателей! Казалось бы, нет ничего проще, однако как только дело касается деревянного дома, всё становится на много сложнее.
Обычные белые пластиковые накладки для розеток в деревянном доме будут смотреться как бельмо в глазу! Тут, я думаю, со мной никто не станет спорить — соответственно стоит выбирать именно накладки под цвет дерева. К сожалению, пластиковых вариантов на сегодняшний день не много, но есть и хорошая новость! Существуют специальные деревянные накладки для розеток и не только для бруса, но и для оцилиндрованного бревна!

Особенно это актуально для домов из оцилиндрованного бревна! Ведь для того что бы установить обычную, даже внешнюю розетку на оцилиндровку — необходимо сделать плоскую поверхность. Хорошо если вы об этом позаботились на этапе строительства и профессиональные плотники сделали выборку в тех местах, в которых это необходимо! А если вы решили где будут розетки уже после того как все мастера по дереву давно уехали? Поверьте мне, вряд ли специалист электрик сделает вам аккуратную красивую выборку для розеток. Именно на этот случай и нужны накладки для розеток — для оцилиндрованного бревна. Выглядят они очень красиво, а монтаж не требует специальных знаний и навыков!

На что ещё стоит обратить внимание?

Всё о чём я говорил выше относится скорее к декоративной составляющей, однако в первую очередь всегда стоит думать о пожарной безопасности. Ниже я приведу несколько советов, по которым вы сможете проверить на сколько грамотно подошёл ваш электрик к данному вопросу.

Ввод силового кабеля в дом.

Тут возможно 2 варианта — воздушный и подземный.

Повод кабеля по воздуху значительно проще и дешевле, но необходимо помнить о требованиях. Для такого варианта используется кабель типа СИП (самонесущий изолированный провод). Данный кабель подводится только до дома (распределительного щитка) — внутрь дома такой кабель заводит нельзя, так как для самонесущих кабелей используется алюминий, а использование алюминиевых проводов внутри деревянного дома строго запрещено! Помните об этом и при прокладке проводки внутри дома! Использовать можно только алюминиевые провода! В распределительном щитке, с помощью специальной гильзы-переходника СИП подключается к алюминиевой проводке и уже дальше заводится в дом.

Подвод кабеля подземным способом является более надёжным и долговечным — ведь в таком случае проводка не подвержена воздействиям солнечных лучей и осадков. Однако такой способ более дорогостоящий, так как требует дополнительных земляных работ — провод должен находится на глубине не менее 80см и пролегать в специальных толстостенных трубах. При этом на участке необходимо указать специальными табличками место положения провода.

Расчет нагрузки.

Современный мир таков, что мы с каждым днём всё больше и больше зависим от наличия бытовой техники. Телевизоры, компьютеры, бойлеры, плиты, посудомойки, чайники, вытяжки, системы отопления и многое многое другое! Мы всё это приобретаем с каждым днём всё больше и больше — так устроен человек. Все эти электроприборы расходуют большое количество электроэнергии и при добавлении в сеть хотя бы одного из них — нагрузка на всю цепь сильно возрастает. Соответственно необходимо учитывать нагрузку не только ту, которая будет сразу после строительства, но ту, которая возможна в будущем. Именно поэтому стоит очень серьезно отнестись к расчету нагрузок и выбору того или иного сечения провода, а так же УЗО (устройства защитного отключения электропитания).

Заключение.

Уважаемые будущие и нынешние домовладельцы, я написал данную статью только для того чтобы вы ещё раз поняли, что не стоит самостоятельно заниматься установкой электропроводки в своём доме! Выберете подходящий для вас способ, который устраивает вас по цене и по качеству и обязательно обратитесь к профессионалам! Это сэкономит не только ваше время и нервы, но, возможно, сбережет Ваш дом от пожара и сохранит вам жизнь! Помните — проводка в доме из бруса — дело профессионалов!

Проводка в доме из бруса

Оглавление

Электрическая сеть любого строения имеет достаточно сложное устройство, а если монтируется проводка в доме из бруса или другого горючего материала, то к вопросу её устройства стоит отнестись внимательно и аккуратно. Ошибка при монтаже электрики может привести к короткому замыканию и возгоранию. При температуре электрической дуги в 5000 градусов не спасёт даже противопожарная пропитка дерева.

В первую очередь нужно учитывать, что все электромонтажные работы производятся в соответствии с нормами ПУЭ (Правила устройства электроустановок) и СНиП (Строительные нормы и правила) – это система стандартов безопасности при проведении этого рода работ. Во вторую, нужно аккуратно выполнять все электротехнические работы согласно требованиям электробезопасности.

Проектировочно-подготовительные работы

На этом этапе нужно рассмотреть и прикинуть раскладку проводов, размещение щитка, распределительных коробок и электроприборов, в том числе и светильников. Также стоит заранее учесть и тип проводки:

1. открытая прокладка, в том случае электрика и устройства (распределительные коробки, выключатели и другие приборы) размещаются на негорючей основе поверх поверхности стены;
2. скрытая проводка – это размещение проводников и приборов скрыто, в штробах (бороздах проделанных в стене) с последующим закрытием их штукатуркой или декоративными панелями.

Стоит учитывать, что при открытом способе прокладки нужно укладывать проводник в защитной оболочке, на несгораемое основание. Единственным отступлением от этого правила, может быть, непосредственная укладка электрики с несгораемым или трудносгораемым покрытием.

Но и в этом случае под местом прокладки создается негорючее основание шириной по 10 мм от края кабель-канала. В качестве защитной оболочки может использоваться кабель-канал или гибкая гофротруба.

При скрытой проводке электрика укладывается в металлические или полимерные негорючие короба или трубы. Нужно учитывать, что сечение трубы заполняется не более чем на 60%. Защитная оболочка глухая, кроме того согласно нормам ПУЭ, со всех сторон заштукатуривается, обязательна несгораемая подкладка. Монтаж труб и коробов производить с использованием фитингов или сварки, все соединения должны быть глухими.

Распределительные коробки, стаканы электроприборов также должны быть изолированы несгораемым материалом. Толщина штукатурки вокруг, не менее 1 см.

Подбор электрики

Перед приобретением расходных материалов для разводки электрики нужно рассчитать потребное сечение провода, его тип и необходимое количество. А также потребное количество электроприборов обеспечивающих правильную разводку электрической сети и её безопасность. Сюда также нужно включить:

• устройства защитного отключения – УЗО;
• автоматы-включатели;
• защитные оболочки – распределительные коробки, гофрошланги, кабель-каналы и другие материалы необходимые для устройства электросети;
• розетки и выключатели, а также основания под них при необходимости.

Стоит учесть, что дом из бруса требует особого внимания в плане безопасности, так например ввод кабеля в здание должен быть обеспечен металлическим коробом, который обеспечивает пожаробезопасность. А также нужно обратить внимание на защитные устройства, необходимо подключение УЗО или дифавтоматов.

Монтаж электропроводки в доме из бруса

После выбора типа проводки, её сечения и раскладки можно приступать непосредственно к монтажу электросети. Стоит отметить, что использование алюминиевых проводников, хоть и оправдано со стороны бюджета, но, тем не менее, стоит отметить что их жилы более хрупкие чем медные, поэтому при монтаже следует быть внимательным.

В первую очередь стоит начать с установки электрического счётчика. Подключение производится в соответствии с паспортом электроустройства. К счётчику подключаются устройства защиты, именно с них начинается электрика в доме из бруса. В электрощиток устанавливается общее устройство защитного отключения, к которому подключаются УЗО по направлениям, при необходимости или желании вместо УЗО можно использовать более дорогие дифавтоматы.

От них уже начинается распределение проводов по потребителям. Разделка проводов проводится через распределительные коробки. Розетки и выключатели в электросети должны соответствовать принятому типу прокладки: внешней или скрытой.

Для наружной электропроводки необходимо использовать только соответствующие типы кабеля. С защитным покрытием устойчивым к воздействию солнечного света и температурных колебаний.

Важно! Заземление при монтаже электропроводки в деревянном доме обязательно!

Меры безопасности при подключении электроприборов

Электропроводка расположенная скрыто, должна находиться в негорючей оболочке, это может быть стальная труба или металлический или полимерный несгораемый короб.

При монтаже электрики в доме из бруса стоит учитывать, что сама труба должна иметь уклон, во избежание скапливания внутри неё конденсата. Кроме того все изгибы трубы должны быть глухими. Для этого нужно использовать фитинги, отводы или сварку, если труба стальная.

Открытая электропроводка менее требовательна к защите, но тем не менее требует негорючего основания в качестве которого может применяться асбестовая подкладка или штукатурка. В ряде случае допускается прокладка проводов просто в защитной оболочке – кабель-канале или гофрошланге.

Распределение проводов должно осуществляться строго через распределительные коробки, использование ответвлений не желательно. Соединение проводов в распределительных коробках можно производить всеми способами, кроме скрутки. Оптимально использовать либо пайку контактов, либо клеммники. Скрутка при монтаже электросети в доме из бруса крайне нежелательна.

Для соединения проводов рекомендуется использовать клеммники. Особое внимание стоит уделить соединению медного и алюминиевого провода, использовать скрутки в этом случае не желательно. Все соединения изолируются, и закрываются защитной оболочкой.

Внутри вашей главной электрической сервисной панели

Любой ремонт электрооборудования в вашем доме включает в себя отключение питания в цепи, с которой вы будете работать, и вы делаете это на главном электрощите. Вы можете знать сервисную панель как блок выключателя , в то время как в торговле она официально называется центром нагрузки.

Главный сервисный щит похож на распределительный щит для всего электричества в доме. Он получает входящую мощность от коммунальной компании и распределяет ее по каждой из цепей, питающих различные источники света, розетки, приборы и другие устройства по всему дому. Все, кроме входящего сетевого питания, может быть отключено и включено на главной сервисной панели.

За панельной дверью

Сервисная панель представляет собой стальной ящик с откидной дверцей или подъемной панелью спереди. Открыв дверь, вы можете получить доступ ко всем автоматическим выключателям на панели. Как правило, одна панель питает весь дом, но также может быть другая, меньшая панель, называемая субпанелью , которая может использоваться для обслуживания определенной зоны, например, пристройки, большой кухни или отдельного гаража. Подпанель работает так же, как основная сервисная панель, но питается от главной панели дома, а не напрямую от инженерных сетей.

Каждый автоматический выключатель управляется рычагом, который можно вручную установить в положение ВКЛ или ВЫКЛ. Если автоматический выключатель срабатывает, обычно из-за перегрузки или другой проблемы с цепью, рычаг автоматически перемещается в третье положение между ON и OFF. Выключатели должны иметь маркировку, указывающую на основную зону или устройство, обслуживаемое цепью выключателя. Этикетки могут быть наклейками или написанными от руки словами рядом с выключателями или на листе, приклеенном к внутренней стороне панели двери.

Примечание: В старых домах, в которых не были модернизированы системы электроснабжения, могут быть сервисные панели с предохранителями, а не с автоматическими выключателями, которые были стандартными с 1960-х годов.

Home-cost.com

Внутри сервисной панели

Когда вы открываете дверцу панели, вы получаете доступ к выключателям автоматического выключателя, но это все. И это то, что нужно большинству домовладельцев. Однако, чтобы попасть внутрь панели для установки или замены автоматического выключателя, необходимо снять защитную крышку вокруг выключателей, известную как 9.0003 мертвая передняя крышка . Мертвая передняя крышка обычно удерживается на месте с помощью винта в каждом углу. Снятие крышки открывает доступ ко всем компонентам панели. Некоторые панели имеют отдельную дверцу и крышку; другие имеют дверь и крышку как части одного и того же блока.

Предупреждение:  Всегда выключайте главный автоматический выключатель (см. следующий слайд) перед снятием заглушки передней крышки. Это отключает питание всех автоматических выключателей и бытовых цепей, но не отключить питание от утилиты. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели , остаются под напряжением (по току смертоносного тока) , если коммунальная компания не отключит подачу в дом.

Смотреть сейчас: все, что вам нужно знать о блоке выключателя

Главный автоматический выключатель

Главный автоматический выключатель — это большой выключатель, обычно расположенный в верхней части панели, но иногда внизу или сбоку. Он контролирует всю силу ветвь автоматические выключатели (выключатели, управляющие отдельными цепями) в панели.

Электроэнергия поступает от линий коммунальных услуг, проходит через электросчетчик снаружи вашего дома и продолжается в сервисной панели. Однако некоторые системы включают в себя отдельный выключатель между счетчиком и панелью. Главный выключатель используется для одновременного включения или выключения питания всех параллельных цепей.

Главный автоматический выключатель также определяет общую силу тока сервисной панели, и на нем будет число, определяющее ее мощность, например, 100, 150 или 200. Стандарт для новых панелей сегодня составляет 200 ампер, но панели могут иметь еще большая емкость.

Предупреждение: Главный автоматический выключатель отключает питание всех ответвленных цепей, но не отключает питание от коммунальной сети. Линии коммунальных услуг и клеммы, к которым они подключаются внутри панели  , остаются под напряжением (проводят смертельный электрический ток)  , если коммунальная компания не отключит подачу в дом.

Горячие шины

Два толстых черных служебных провода, питающих главный автоматический выключатель, несут по 120 вольт от электросчетчика и питают две «горячие» шины в панели. Автоматические выключатели защелкиваются на одной или обеих шинах, обеспечивая питание цепей. Однополюсные автоматические выключатели обеспечивают 120 вольт и подключаются только к одной горячей шине.

Двухполюсные автоматические выключатели обеспечивают подачу напряжения 240 вольт в цепь и защелкиваются на обеих горячих шинах. Электрический ток выходит из сервисного щита через горячие провода, которые подключены к автоматическим выключателям. Однополюсные выключатели имеют один горячий провод (обычно черный), а двухполюсные выключатели имеют два горячих провода, которые могут быть черными, красными, белыми или другого цвета.

Нейтральная шина

После того, как питание покидает электрощит через провод(а) цепи и выполняет свою работу через электрические устройства (лампочки, розетки и т. д.), электрический ток возвращается обратно в сервисный щит через нейтраль (обычно белый) провод цепи, который подключается к нулевой шине. Шина подключается к основной служебной нейтрали и возвращает ток обратно в электросеть.

Во многих сервисных панелях нейтральная шина также служит шиной заземления и является местом, где заканчиваются отдельные провода заземления цепи из неизолированной меди. В этом случае его часто называют шина нейтрали/заземления .

Основная соединительная перемычка

Основная соединительная перемычка обеспечивает заземление между шиной нейтрали/земли и сервисной панелью. Другое заземляющее соединение осуществляется проводником заземляющего электрода или GEC. Это оголенный медный провод, который соединяет шину нейтрали/заземления с заземляющим стержнем, вбитым в землю рядом с сервисной панелью, или с металлической арматурой в фундаменте дома. Это окончательное заземляющее соединение с землей позволяет безопасному прохождению блуждающего электрического тока (например, импульса, вызванного молнией) в окружающую почву.

Шина заземления

Некоторые сервисные панели имеют отдельную шину для подключения заземляющего провода вместо шины нейтрали/заземления. В этом случае шина заземления электрически связана с шиной нейтрали только в основных щитах обслуживания; в подпанелях шина заземления и нейтральная шина не соединены друг с другом.

Автоматические выключатели

Автоматический выключатель является слабым звеном в каждой электрической цепи. Но это хорошо, так как он рассчитан на безопасный сбой. Чрезмерный ток в цепи предотвращается использованием устройства защиты от перегрузки по току, , такие как автоматические выключатели (или, в более старых системах, предохранители). Автоматические выключатели подключаются к горячим шинам и бывают разных марок, типов и мощностей:

• Однополюсные выключатели обеспечивают 120 вольт и обычно имеют номинал 15 или 20 ампер. Эти выключатели обслуживают большинство цепей в вашем доме.
• Двухполюсные выключатели обеспечивают напряжение 240 вольт и номиналы от 15 до 50 ампер. Эти выключатели обычно обслуживают специальные цепи для крупных бытовых приборов, таких как электрические сушилки, плиты и кондиционеры.
• Прерыватели цепи защиты от замыканий на землю (GFCI) защищают всю цепь от замыканий на землю, помогая предотвратить опасность поражения электрическим током.
• Дуговые прерыватели цепи (AFCI) защищают всю цепь от дуговых замыканий, помогая предотвратить пожары в доме. Некоторые выключатели двойного назначения могут одновременно обеспечивать защиту как GFCI, так и AFCI.

10 наиболее распространенных нарушений национальных электротехнических норм и правил

Многие проблемы возникают из-за новых дополнений к Национальным электротехническим правилам (NEC), в то время как некоторые распространенные ошибки нарушают нормы, которые соблюдаются годами.

1 / 10

Предоставлено Structure Tech Home Inspections

Выполнение электромонтажных работ для друзей и семьи

Многие юрисдикции по всей Северной Америке позволяют вам самостоятельно выполнять электромонтажные работы у себя дома. Пока он проходит проверку, у домашних мастеров, работающих с собственной проводкой, нет проблем с нарушением правил. Проблема в том, что как только друзья и семья узнают, что вы хорошо разбираетесь в электромонтажных работах, могут начать поступать просьбы о помощи. Это нарушение кодекса в большинстве мест. Работать с собственной электрической системой можно, но только лицензированные электрики могут работать с чужой. Тем не менее, обязательно проконсультируйтесь с местным муниципалитетом, прежде чем выполнять какие-либо электромонтажные работы самостоятельно.

2 / 10

Семейный мастер на все руки

Неправильный выбор автоматического выключателя

Чтобы помочь вам понять, какая электрическая защита нужна, рассмотрите, для чего предназначен каждый тип автоматического выключателя, и обязательно соблюдайте национальные электротехнические нормы и правила.

Стандартный автоматический выключатель

Автоматические выключатели защищают домашнюю электропроводку и оборудование, такое как печи, кондиционеры, сушилки и кухонные плиты. Стандартные автоматические выключатели лучше защищают проводку и оборудование, чем предотвращают пожары и защищают людей. Вот почему они в значительной степени были заменены GFCI и AFCI. Осталось всего несколько мест, где можно использовать стандартные автоматические выключатели, как правило, для крупных бытовых электроприборов.

Прерыватель цепи замыкания на землю

Прерыватель цепи замыкания на землю (GFCI) защищает людей в местах, где они могут использовать небольшие бытовые приборы и где присутствует вода. Выключатели и розетки GFCI существуют уже некоторое время, и большинство людей знают, что они необходимы в ванных комнатах, на кухнях и на открытом воздухе. Но наши эксперты по-прежнему обнаруживают нарушения электропроводки в домах, особенно в гаражах, подвальных помещениях, складских/рабочих помещениях в недостроенных подвалах, барах (в пределах шести футов от раковины) и водоотливных насосах.

И не забывайте, что GFCI должен быть легко доступен для сброса. Это означает, что их нельзя устанавливать на потолке или закапывать под гидромассажную ванну без панели доступа.

Прерыватель цепи дугового замыкания

Прерыватель цепи дугового замыкания (AFCI) предотвращает возгорание в жилых помещениях, где шнуры приборов могут быть пережаты, перекручены или жеваны домашними животными. Раньше они требовались только в цепях спален, но теперь Национальный электротехнический кодекс требует защиты AFCI во всех жилых помещениях. Они оснащены сложной электроникой, которая может обнаруживать состояние дуги (например, в изношенном шнуре лампы), которое не может быть обнаружено стандартным автоматическим выключателем до тех пор, пока не начнется пожар.

Защита AFCI требуется не только для нового строительства. Он также необходим при изменении, замене или расширении ответвленной проводки в существующих домах. Важно знать разницу между GFCI и AFCI.

3 / 10

Посмотрите это видео, чтобы узнать больше о распространенных ошибках в электротехнике, чтобы не совершать их:

4 / 10

Семейный мастер на все руки

Электромонтажные выключатели без нулевого провода

Все переключатели должны иметь нейтральный провод. Этот национальный электротехнический кодекс был в основном реализован для возможного использования в будущем. Электронные переключатели требуют небольшого количества постоянного электричества и, следовательно, нуждаются в нейтральном проводе.

Есть исключения из этого кода NEC, но если стены в данный момент все равно открыты, не заставляйте следующего человека ловить проволоку. Сделайте это правильно и убедитесь, что в коробке есть нейтральный провод.

5 / 10

Семейный мастер на все руки

Незабываемые контейнеры с защитой от несанкционированного доступа

Контейнеры с защитой от несанкционированного доступа предназначены для того, чтобы ребенок не мог вставить какой-либо предмет, например скрепку для бумаги. Они необходимы для всех мест, внутри и снаружи. Розетки с защитой от несанкционированного доступа — отличное изобретение, поэтому используйте их — это национальный электрический кодекс.

6 / 10

Семейный мастер на все руки

Использование заземляющего электрода при наличии лучшей системы

В течение долгого времени металлические подземные водопроводные трубы считались лучшими доступными заземляющими электродами, но сегодня практически все подземные водопроводные трубы изготовлены из пластика. И оказывается, что арматура в бетонных фундаментах или фундаменте дома на самом деле является более эффективной системой заземления, чем заземляющие стержни, которые мы использовали десятилетиями. Поэтому, если в новых опорах есть арматура, эту арматуру необходимо использовать в качестве основного заземляющего электрода.

В двух словах, если новый дом имеет фундамент высотой не менее 20 футов из 1/2 дюйма. арматура, арматура, встроенная в эти фундаменты, должна использоваться в качестве основного заземляющего электрода. Это новое положение национального электротехнического кодекса требует значительной координации между продавцами и руководителями проектов. Электрики обычно появляются спустя много времени после того, как бетонщики ушли, но хорошее общение — это гораздо более легкая работа, чем разрушение бетона.

7 / 10

Семейный мастер на все руки

Установка неправильной крышки на наружную розетку

На наружных розетках плоские крышки обеспечивают защиту только тогда, когда розетка не используется. Но нередко удлинители подключаются к сети на длительное время — например, для праздничного освещения. Используемые или «пузырьковые чехлы» обеспечивают постоянную защиту.

Национальные электротехнические нормы и правила определяют «влажное место» как место, подверженное воздействию воды или других жидкостей, а также незащищенное место, подвергающееся воздействию погодных условий. В национальном электрическом кодексе есть другое определение «влажных мест», которое является более субъективным, но если вы думаете, что розетка может намокнуть, используйте крышку во время использования.

И не забудьте про погодостойкий контейнер. Национальный электротехнический кодекс требует, чтобы все 15- и 20-амперные розетки были оценены как устойчивые к атмосферным воздействиям и взлому при установке в и влажных и влажных местах.

8 / 10

Семейный мастер на все руки

Переполнение сервисной панели

Сервисная панель требует рабочего зазора в 30 дюймов. в ширину, три фута в глубину и шесть футов восемь дюймов в высоту в соответствии с национальными электрическими нормами.

Вот хорошее практическое правило: если вы не можете припарковать холодильник перед панелью, у вас недостаточно места для работы. Эти зазоры предназначены для защиты человека, работающего на панели. Трудно безопасно работать, когда ваши руки прижаты к бокам. Панель также должна быть легко доступна, то есть область не должна использоваться в качестве места для хранения или требовать лестницы для доступа.

9 / 10

Семейный мастер на все руки

Установка слишком малого количества розеток

Целью этого национального электротехнического кодекса является сокращение использования удлинителей. Из любой точки вдоль линии стены розетка должна находиться в пределах досягаемости шестифутового шнура прибора, и шесть футов не могут быть измерены через проход. Суть в том, что удлинители вызывают пожар и создают опасность споткнуться — чем меньше удлинителей, тем лучше.
