Туалет для дачи своими руками чертежи: Дачный туалет своими руками: 48 чертежей + фото

Добавлено автор alexxlab

Содержание

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

Любовь и уважение к окружающей среде – визитная карточка порядочного человека в любых жизненных ситуациях. В том числе и на даче. Перефразируя классика, можно сказать: в ней всё должно быть прекрасно: и дом и сад и туалет.

Вот в последнем пункте и попробуем разобраться.

Есть немало способов хранения и утилизации физиологических отходов. Но почему-то до сих пор превалирует мнение о том, что выгребная яма это дёшево и практично. В третьем десятилетии XXI века возводить отхожее место с выгребной ямой более чем странно.

Содержание статьи

Современные требования

Времена, когда такой яме на даче не было альтернативы, давно в прошлом. Отношение законодателя, исполнительной власти к экологической составляющей ужесточается.

Уровень грунтовых вод, место расположения, неприятные запахи: всё это внимательно отслеживается.

Грунтовые воды

Если они на глубине менее 2,5 м, от выгреба придётся отказаться. Вот данные по Московской области.

Рис. 1

Как видим, выгребной яме даже с водонепроницаемым дном и стенками в Подмосковье вообще не место. Потому что при весеннем паводке вода может переполнить яму, её содержимое поплывёт по участку. Проверьте, такая ситуация не только в этой области. Региональные карты есть в открытом доступе.

Место туалета на строительном плане дачного участка

Руководящие документы: СНиП 30-02-97 в редакции 2018 г. (подтверждает наше право построить на участке туалет и компостную яму), СП 53.13330.2011. Регламентируют расстояния между объектами. Проиллюстрируем это схемой.

Рис. 2

Туалет необходимо располагать.

  • От дома, бани – не менее 12 метров.
  • От колодца не менее 8 метров.
  • От забора (между улицей или соседом) не менее одного метра.

Несоблюдение правил влечёт за собой штраф с такой формулировкой: порча земли, уничтожение плодородной почвы.

Неприятные запахи

Если туалет возводится в метре от забора соседа, но у него рядом беседка, возможна судебная тяжба. Поэтому учитывать интересы соседей необходимо.

Виды дачных туалетов

Рассмотрим три типа: люфт – пудр клозеты, биотуалеты.

Люфт-клозет

Получил своё название от вентиляционного канала, совмещённого с дымоходом. За счёт его нагрева образуется тяга. Естественно, никаких запахов. Летом для создания тяги в нижний отдел дымохода встраивают простейший нагреватель типа лампы накаливания на 15 – 20 Вт.

Яма периодически откачивается.

Должен иметь одну наружную стену, в ней устраивается форточка.

Рис. 3. 1 – дымоход; 2 – люфт-канал; 3 – утеплённая крышка; 4 – стандартный канализационный люк; 5 – вентиляционная труба; 6 – глиняный замок; 7 – кирпичные стены.

Рис. 4. Внутридомовой люфт-клозет с индивидуальной вентиляцией

Довольно сложная, но безупречная в санитарном отношении конструкция.

Расчёт объёма такой: при очистке раз в год 1 куб на человека: при четырёх – 0,25 куба. При любых расчётах глубина не менее 1 метра: уровень содержимого не должен быть менее 50 см от земли.

Яма герметична: по глиняному замку заливается бетонное дно, стены также бетонные или обкладываются кирпичом. Внутренние поверхности изолируют битумом. Вентиляционное отверстие всегда должно быть выше обреза трубы, по которой поступают отходы.

Конечно, такая схема не совсем вписывается в понятие дачный домик, но этот тип туалета не вызовет претензий ни у соседей, ни у органов местной власти. Это очень важно!

Такая же конструкция уличного типа.

Рис. 5; 1 – вентканал; 2 – герметичная крышка; 3 – глиняный замок; 4 – герметичная оболочка ямы; 5 – содержимое; 6 – отбойная доска; 7 – вентиляционное окно.

Конструкций стульчака достаточно много, выпускается именно для таких туалетов и санфаянс.

Рис. 6. Унитаз для люфт-клозетов.

Диаметр внутреннего отверстия 300 мм, крышка в комплект не входит.

Очистка

Со временем в яме образуется ил, который не даёт жидкости дренировать. В результате яма быстро заполняется.

Для того чтобы его восстановить фильтрацию, народные умельцы советуют перемешать содержимое химическими способами: негашёной известью, карбидом кальция, дрожжами. Положительный эффект может наблюдаться в 1 – 2 случаях из 10. В остальных – крупные неприятности.

Сегодня есть широчайший ассортимент биологических средств и стимуляторов для выгребных ям, которые без шума и пыли ликвидируют ил, превратят содержимое в компост, пригодный для выращивания даже овощных культур.

Конечно, для этого нужно время: не менее 2 – 3 лет в зависимости от среднегодовой температуры, точного соблюдения инструкции производителя, особенно по срокам внесения. От запаха можно избавиться в течение нескольких недель.

Если это не имеет практического смысла или противоречит культурным традициям, вызов спецавтомобиля решит все проблемы. Когда такие визиты покажутся затратными, время подумать о другом варианте, который рассмотрим ниже.

Санитарные нормы

Возводить дачный туалет своими руками с выгребной ямой придётся с учётом того, что при среднесуточном стоке менее 1 кубометра она может иметь открытое дно, свыше – только закрытое.

Освобождается она от содержимого не реже 2 раз в год. Сигнал для этого – уровень содержимого менее 35 см от уровня земли.

Дезинфекция выгребных ям уличных уборных проводится смесью такого состава.

  • Известь хлорная 10%.
  • Гипохлорид натрия 5%.
  • Нафтализол 10%.
  • Креолин 5%
  • Метасиликат натрия 10%.

Чистая сухая хлорка запрещена: выделяет смертельно опасный хлор при увлажнении.

Пудр-клозет

Здесь яму заменяет ёмкость небольшого размера. Имеются вёдра с герметичной крышкой, которую снимают перед процедурой. По её окончанию содержимое «припудривают» органическим материалом. Запах при открытой крышке есть, особенно в жаркое время. Использование биопрепаратов его существенно снижает.

Рис. 7. 1 – вентиляционное окошко; 2 – крышка; 3 – стульчак; 4 – ёмкость; 5 – деревянный каркас; 6 – основа каркаса; 7 – гравийно-щебневая засыпка; 8 –дверь.

Преимущества такой конструкции в том, что уличный туалет для неё не обязателен. Это может быть уголок хозяйственной постройки, подвала. Наличие вентиляционного окошка или трубы обязательно.

Пудр-клозет легко трансформируется в компостный и обратно. Рациональное решение – комбинация его с душем или хозяйственным помещением.

Рис. 8. Совмещённое строение.

Биотуалеты

Современные модели представляет Елена Малышева.

Электрический туалет оставляет после себя горстку золы, но использовать её в качестве удобрений нельзя. Это относится и к химическим устройствам.

Компостирование отходов жизнедеятельности

Надворный туалет с выгребом снижает давление на окружающую среду. Он экономит воду и электроэнергию для её подачи. Полный экологический цикл возможен при наличии компостного или сухого туалета. Превращает в ценное безопасное удобрение не только отходы жизнедеятельности, но и всю ненужную органику.

Туалет для дачи без запаха и откачки – это реально. Он не зависит от грунтовых вод, наличия ассенизационной машины.

Вот как он работает. Обратите внимание на слова о запахах.

Годится не только торф.

Материалы для компостирования

Органика — это 40% того, что мы несём к мусорным бакам. Если рассматривается вариант компостирования, это первое, о чём надо подумать. Хороший запас органики, богатой углеродом, создать совсем не сложно. Вот что можно использовать.

  • Опилки (от древесины, которая не подвергалась химической обработке).
  • Торф с нейтральным рН.
  • Лиственный и хвойный опад.
  • Скошенную траву.
  • Солому.
  • Измельчённую бумагу.
  • Пищевые отходы.
  • Мелко порезанную хлопковую и шерстяную ткань.
  • Использованный наполнитель домашних животных.
  • Золу.

Это материалы, богатые углеродом, который идеален для борьбы с запахами и мухами, основа для быстрого и эффективного разложения отходов.

Компостный туалет не будет пахнуть, если вы использовали достаточно сыпучего материала. Чувствуете запах – добавьте ещё. Каждый раз после визита не забудьте покрыть его слоем сыпучего материала (кошки действительно знают, что они делают). Никогда не оставляйте отходы открытыми. Сделайте это твёрдым домашним правилом.

Вместе или раздельно?

В компостирующем туалете можно смешивать твёрдые и жидкие отходы. Влага абсолютно необходима для разложения. Можно разделить их, что сделает процесс немного сложнее, но даст ещё один ресурс для обогащения вашего сада. Вот «Руководство по безопасной утилизации урины и фекалий в экологических санитарных системах» по инновационному использованию мочи (стр. 40).

Что в итоге? Безопасное концентрированное натуральное удобрение.

Теперь, когда вы знаете принципы устройства и правила эксплуатации всех типов утилизации отходов, определились с подходящим способом, самое время строить домик.

Деревянный туалет на даче

Из чего построить туалет на даче? Дерево остаётся самым распространённым материалом. Идеально подходит для любых конструкций. Вот фото типичных строений.

Рис. 9: 1. Шалаш. 2. Скворечник. 3. Домик. 4. Теремок — избушка.

Остальные конструкции – производные от перечисленных.

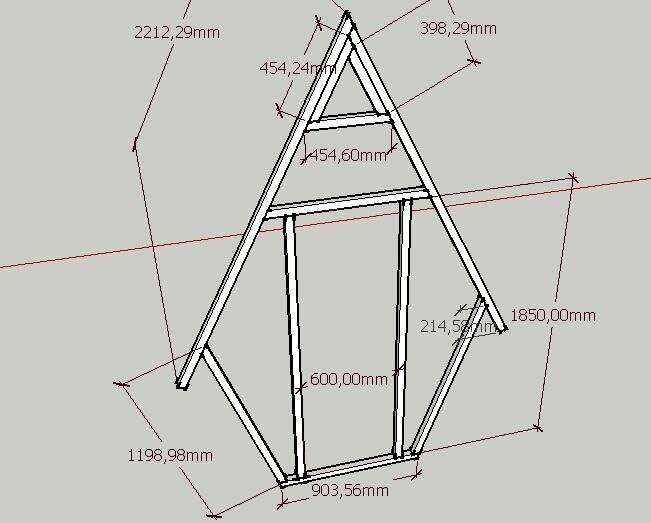

Чертежи шалаша

Эта конструкция совмещает стены с крышей, выглядит довольно эстетично. Легко маскируется деревьями, кустарниками. Снег в зимнее время не будет создавать дополнительную нагрузку: в снежных районах это важно.

Угол наклона стен определяется шириной прямоугольной двери. Прочная, простая в строительстве.

Рис. 10

Чертежи для скворечника

Стандартная конструкция. Её форма прочно ассоциируется с назначением, поэтому от неё лучше отказаться. Украшением дачного участка такая постройка точно не будет. Если эстетическое восприятие окружающего мира не греет душу, то этот вариант самый лёгкий по материальным и трудовым затратам.

Рис. 11

Материалы: Доска дюймовка, брусок 50 х 50, 50 х 100, половая доска. Сначала возводится каркас, затем обшивается доской. Покрытием кровли может быть любой материал: она, как правило, видна только соседям.

Чертежи конструкции «Домик»

Сделать такую конструкцию по силам домашнему мастеру.

Рис. 12

Рис. 13

Домик – современная интерпретация скворечника. Отличается двускатной кровлей. Обшивка блокхаузом придаёт оригинальность. Внутренняя обшивка плитами ОСБ защищает от продувания, легко моется. Не требует дополнительной окраски.

Теремок

Самая сложная конструкция, выглядит очень эстетично. Может окрашиваться в различные цвета, украшаться.

Рис. 14

В маленьком объёме – за счёт того, что средняя часть довольно широкая – не тесно.

Общие правила при постройке

Пошаговая инструкция любого сооружения начинается с основы.

Фундамент

Да, и такая лёгкая постройка должна иметь фундамент. Парусность её такова, что ветер может повалить всю конструкцию. Самый простой и надёжный – бетонные столбики, фундаментные блоки.

Рис. 15

Конструкция не должна соприкасаться с землёй, а дерево с бетоном. Все материалы должны быть обработаны древесными антисептиками. Ростверк по столбикам рекомендуется дополнительно изолировать битумной мастикой, его надо скрепить с фундаментом.

Лента более трудоёмкая, по затратам может быть сопоставима с самой постройкой.

Тем не менее, для выгребной ямы это надёжный вариант.

Рис. 16

Строение

Как выстроить каркас, обшить стены, кровлю, оборудовать внутри, хорошо показано в этом материале.

Деревянный туалет для дачи – рациональное решение. Однако если в наличии кирпичный бой, обломки пеноблоков, они так же послужат для каркаса. Для малолесных районов это порой единственный вариант. Свет обеспечат стеклоблоки, дерево или плиты понадобятся только для двери.

Вентиляция, освещение

Может быть принудительной с использованием маломощного вентилятора.

Рис. 17

Такой вариант требует электричества, которое не каждый готов подвести к туалету. И зря. В тёмное время суток без освещения откликнуться на зов природы затруднительно.

Естественная вентиляция работает за счёт естественной тяги.

Рис. 18

Здесь ёмкость полностью изолирована от кабинки, запахи вентканал уносит за пределы помещения. Для увеличения тяги уличную часть трубы красят в чёрный цвет. О вентиляции в люфт-клозетах уже говорили.

Заключение

Удобный туалет – важная составляющая дачного комфорта. Это не временное сооружение, поэтому к его постройке надо отнестись ответственно и с фантазией.

Как построить туалет на даче своими руками

Существует несколько конструкций дачных туалетов, для которых прокладывать канализационную сеть нет надобности. Постройка таких уборных достаточно проста и под силу каждому.

Прежде чем начать строительство, необходимо просчитать конструкцию, разработать подробные чертежи, составить смету и решить в каком месте будет находится туалет. Для качественной постройки вам нужно иметь чертежи, инструменты и соответствующее настроение к рабочему процессу.

Содержание

  • 1 Чертежи и размеры для строительства

  • 2 Строительство дачного туалета своими руками

    • 2.1 Выбор материала

    • 2.2 Где разместить

    • 2. 3 Конструкции ям для нечистот

    • 2.4 Возведение домика

    • 2.5 Пудр-клозет

Чертежи и размеры для строительства

При составлении чертежей нужно произвести полную детализацию конструкций и количество материалов, которые понадобятся при постройке. При составлении проекта туалета нужно определиться с размерами и выбрать конструкцию из множества существующих и определить местонахождение конструкции вдали от хозяйственных построек.

По нормативам сооружение должно располагаться не ближе 30 метров от источника водоснабжения и не ближе 15 метров от ближайшего строения: жилого или хозяйственного. Перед постройкой уборной определитесь с размерами, наиболее подходящими будут такие:

Виды:

  • пудр-клозеты;
  • люфт-клозеты;
  • туалеты с выгребной ямой.

Строительство дачного туалета своими руками

Наиболее подходящей конструкцией будет классический деревянный домик с расположенной под ним выгребной ямой. Оптимальные размеры септика составляют в глубину около 1,5 — 2 метров, а в диаметре 2 — 2,5 метров. При близком к поверхности залеганию грунтовых вод, придется строить торфяной туалет или пудр-клозет.

Выбор материала

Самым надежным считается туалет, построенный из кирпича, он не боится ни снега, ни дождя, ни ветра. Это долговременная постройка, в которой необходимо точно установить фундамент и крышу, для максимальной надежности и прочности.

Наиболее часто строят деревянные конструкции — это недорогая и простая в установке конструкция, но к сожалению, такие постройки недолговечны из-за порчи древесины.

Туалеты из металла долговечные и надежные, но в их возведении имеются определенные сложности. В одиночку его не построить, потребуется сварочное оборудование и помощник с опытом таких работ.

Где разместить

Перед началом строительства найдите подходящее место для конструкции, не забывая, что это территория уединения. Чтобы не было, потом проблем с проживающими рядом людьми следует возвести сооружение на полтора-два метра от забора. Найдите дорогу для подъезда машины, которая будет откачивать нечистоты. Длина шланга для откачивания у нее не больше 8 метров, и из них 2- 3 метра при откачивании находится в яме для нечистот.

Когда будете выбирать место установки туалета, учитывайте и ландшафт территории, если он будет находиться в низкой части территории, то в сезон дождей и при таянии снега яма для нечистот будет, заполнятся водой. А при расположении на высоком месте будет со всех сторон пронизываться ветрами.

Конструкции ям для нечистот

От того насколько нечистоты проникают в почву, ямы для них строят двух типов: герметичные и с дном фильтрующим. Герметичная яма будет стоить значительно дороже из-за расходов на постройку и дальнейшими вызовами ассенизаторского автомобиля.

Яма с фильтрующим дном стоит дешевле, но может загрязнять окружающую территорию, и они запрещаются санитарно-гигиеническими нормами.

Строить выгребные ямы возможно из различных материалов:

  1. Из кирпичной кладки.
  2. Из пластиковых баков.
  3. Из ж/б колец.
  4. Монолитные заливные из бетона.

Герметичная яма для нечистот из кирпичной кладки. После определения места для туалета, производим расчистку территории, копаем квадратный котлован по определенным размерам. После нужно уплотнить грунт на дне котлована, насыпать слой песка около 20 см и заливаем слоем ж/б раствора со щебенкой. После отвердевания бетона, выстраиваем стены из кирпича, делаем штукатурку стен и обрабатываем битумной мастикой, чтобы стены ямы были герметичные. Стенки ямы для нечистот должны быть на 16−20 см выше, чем поверхность грунта.

Яма для нечистот с фильтрующим дном. Подобную выгребную яму строят без герметичного дна, просто наверх песка, добавляется слой щебенки или речной гальки толщиной около 30 см. Нечистоты в подобном фильтре уходят в почву, очистка будет требоваться реже.

Применение емкостей из пластика. Для оборудования емкости под яму для нечистот у вас имеется возможность применить бочки из пластика, их просто нужно закопать под туалетом, обрезав верхнюю часть бочки для поступления фекальных масс. Для устройства негерметичной ямы удаляется и днище бочки, с последующим добавлением слоя из песка и щебенки для полной фильтрации.

Применение железобетонных колец. Из бетонных колец сделать герметическую яму не представляется возможным, так как они, имеют тенденцию к смещению во время их эксплуатации. Такие постройки лучше применять в местах, где глубоко залегают грунтовые воды. Для постройки ямы для нечистот из ж/б колец применяют специальные машины, так как этот тип работы достаточно сложный и ж/б кольца весят много.

После подготовки места расположения ямы для слива нечистот, опускается вниз первое кольцо и производится подкапывание земли под ним и ж/б кольцо уходит вниз. Когда первое ж/б кольцо опустится на него ставиться второе. Подобными действиями ставят нужное число колец, на днище заливают ж/б раствор или насыпают фильтровальный слой. Последнее поставленное кольцо должно выступать над поверхностью почвы на 20 см.

Яма для нечистот из монолитного бетона. При постройке ямы для нечистот из монолитного бетона в котлован, на дно насыпается слой песка, производится армирование с захватом стен для увеличения надежности всей конструкции. На днище наливают ж/б раствор и ждут когда он застынет, потом ставится опалубка на стенки, армируется и производится заливка бетоном. После того как вы снимете опалубку все погрешности затираются раствором из цемента.

Возведение домика

После окончания постройки ямы для нечистот пришло время строить домик над ней. Предлагается выстроить самый недорого стоящий и легкий в постройке деревянный домик для туалета.



Для постройки самостоятельно кабинки дачного туалета вам потребуется:

  1. Лопата.
  2. Древесина для будки (столбики и доски).
  3. Для крыши (шифер, толь, металлопластиковая черепица).
  4. Битумная мастика для покрытия закапываемой части столбиков.
  5. Молоток.
  6. Гвозди и шурупы.

В первую очередь нужно построить фундамент для домика рядом с выгребной ямой по определенным ранее в чертежах размерам. Между деревянным домиком и фундаментом изготовляется гидроизоляция из рубероида. Применяя деревянный брусок, делают каркас домика и привинчивают его к фундаменту, брусок рекомендуется покрывать антисептиком для продления срока службы.

Сверху на каркас прибивают доски для пола толщиной не меньше чем 3−5 см. Из бруса изготавливается и передний и задний каркас туалета, передний строят сантиметров на 15 выше, чем задний. Потом их прикрепляют к основе и закрепляют поперечными брусками. Бруски, из которых изготавливаться основание под крышу, спереди выступают на 0,4 м, а позади на 0,2 м.

Потом ставится каркас для сиденья, высотой примерно 0.5 метра, подбирается индивидуально.

Далее производится обшивка каркаса, обшивать домик нужно начинать от низа кверху. Доски прибивают обычными гвоздями или крепят саморезами. Вверху двери можно вырезать небольшое окно, также обшивается каркас для сидения, в котором посредине вырезают небольшое отверстие.

Следующий этап — изготовление кровли домика. Первыми прибиваются на маленьком расстоянии друг от друга параллельные доски относительно передней части. Поперечные доски устанавливают, начав от передней части домика и изготавливают козырек предохраняющий дверь от непогоды.

Потом крыша покрывается выбранным вами покрытием (рубероид, шифер или листы металлопластика). В последнюю очередь навешиваем дверь и сверху набиваем наличники.

Для продления срока службы все деревянные конструкции покрываются антисептиком, и производится покраска всего домика. На дверь ставится шпингалет и ручки.

Пудр-клозет

Если на вашей территории грунтовые воды расположены в непосредственной близости к поверхности, строить туалет с выгребной ямой запрещено санитарно-гигиеническими нормами. В таких случаях вам придется ограничиться постройкой пудр-клозета.

Для такого вида туалета нет необходимости копать яму. Нечистоты и фекальные массы в нем засыпают торфом и собирают в компостные кучи. Фундамент такой постройки нужно делать из бетона. В применяемую емкость для нечистот на дно насыпается торф, после каждого его использования, фекальные массы присыпаются новой порцией торфа или опилок. Уборный такой конструкции пригодны только для временного использования. Для дач с постоянным проживанием стоит сделать локальную систему очистки или септик.

  • Автор: pulin
