Туалет на даче своими руками – чертежи и размеры

Какой комфортной и уютной не была квартира, каждый ее владелец стремится провести летние деньки на природе. Некоторые еще и совмещают приятное с полезным: выращивают различные овощи и фрукты.

Чтобы не испытывать дискомфорт в течение длительного нахождения на территории садового участка, стоит заранее задуматься о строительстве туалета. Он должен отвечать определенным требованиям по комфортности и функциональности.

Прежде чем сформировать выгребную яму для туалета, стоит познакомиться с возможным вариантами исполнения и оптимальными размерами.

Внимание стоит уделить не только внешнему оформлению, но и содержимому. Многочисленные аксессуары для туалета и ванной позволят создать особую атмосферу внутри, добавят уюта и комфорта.

Содержание

• Туалет на даче своими руками – чертежи и размеры + фото
• Как сделать туалет из досок для дачи с выгребной ямой
• Видео о том, как построить туалет на даче
• Строим туалет на дачном участке из профнастила
• Простой туалет на участке без выгребной ямы –пошаговая инструкция
• Туалет с душем на даче из пеноблоков

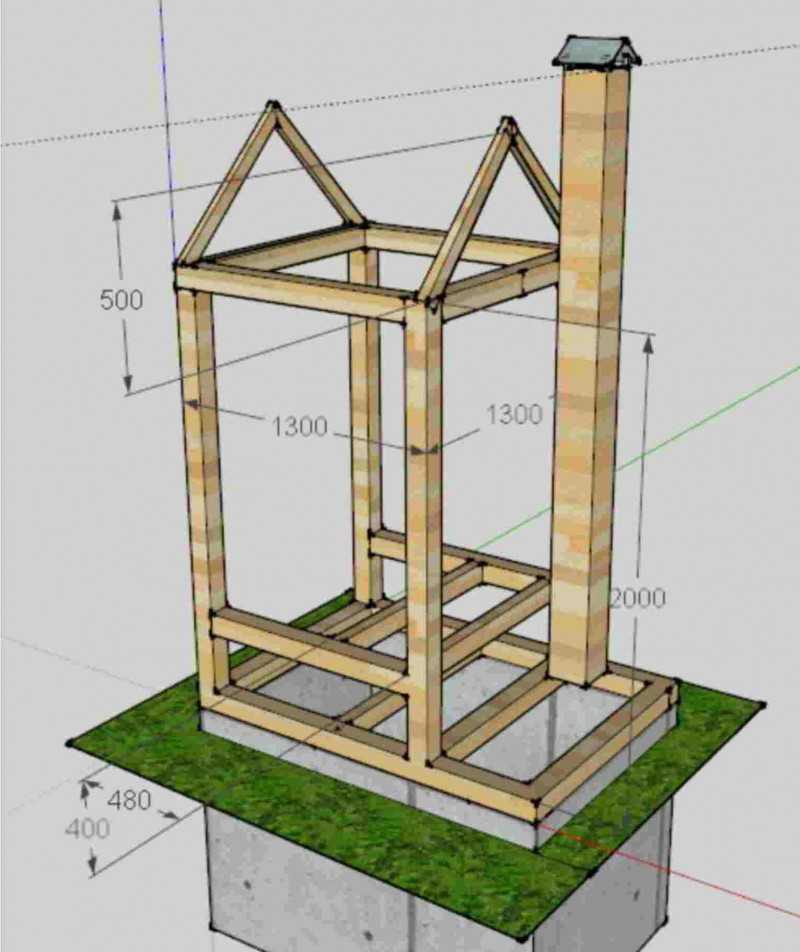

Туалет на даче своими руками – чертежи и размеры + фото

Чтобы постройка полностью отвечала предъявляемым к ней требованиям, до начала строительства следует разработать чертеж.

Планируя внутреннее пространство, стоит убедиться в удобстве и безопасности использования кабинки. Высота строения не должна быть менее двух метров.

Чтобы туалетом было удобно пользоваться в темное время суток, стоит запланировать подвод электрического освещения. В противном случае стоит предусмотреть небольшое окошечко сверху, чтобы обеспечить достаточный уровень естественного освещения.

Иногда окошечко предусматривают на двери. Это же окошечко будет выступать в качестве вентиляции. Если его устройство не предусмотрено, потребуется установка вытяжной трубы.

Выбирая размеры будущего туалета, следует сделать привязку к местности. Чтобы в летнее время внутри не было душно, стоит отдать предпочтение затененной части участка и выдержать минимальное расстояние до колодца, скважины, открытых водоемов.

Как сделать туалет из досок для дачи с выгребной ямой

Для возведения дачного туалета используются различные материалы. Наибольшее распространение получили доски.

Процесс строительств в данном случае выглядит следующим образом:

1. Выкапывается выгребная яма достаточно объема. Чаще всего около 2 – 2,5 кубов. Ее формируют таким образом, чтобы какая-то часть оказалась за пределами кабинки. Дно ямы стоит сделать с небольшим уклоном в сторону будущего выгреба. Чтобы обеспечить достаточный уровень герметизации, выгребную яму стоит обложить кирпичом, блоками или другими материалами;

2. Готовится фундамент по туалет. Для этой цели можно использовать песчано-цементные блоки, которые заполняют цементом и слегка заглубляют;

3. Изготавливается нижнюю обвязку туалетной кабинки. Для этой цели используется доска размером 100 на 50. Нарезаются элементы нужной длины. Обычно по 1 метру. Для соединения досок между собой используются монтажные уголки. Тщательно выверяется пространственное положение каждого элемента и равенство диагоналей. Нижнюю обмазку обрабатывают составом, предотвращающим гниение древесины;

4. Нижнюю обвязку устанавливают на фундамент, предварительно уложив гидроизоляцию, и крепят к основанию;

5. Собирают каркас будущего туалета, используя бруски размером минимум 40 на 60 мм. Высота вертикальных стоек отличается: два по 2 м, два – по 1,8 м. Это позволяет сформировать необходимый уклон у кровли. Закрепляются горизонтальные планки и собирается кровля. Для обеспечения достаточной жесткости устанавливаются раскосы;

6. К нижней обвязке крепятся брусы, на которые будут укладываться доски пола толщиной минимум 25 мм. Все элементы обрабатываются защитным средством.  Каркас обшивается досками толщиной 25 см. Для крепления используют гвозди. Вырезается отверстие подходящего размера. При желании монтируется стульчак подходящей конфигурации;

7. Из брусков размером 40 на 60 мм изготавливается каркас двери. Обшивается досками. Готовая дверь навешивается на петли. Обязательно предусматривается зазор между створкой и стенками. Крепятся ручки, защелки;

8. Монтируется кровля. Укладывается кровельный материал, например, профнастил;

9. К нижней обвязки крепится доска. Выполняется обсыпка.

Внимание! В качестве защитного состава можно использовать отработавшей машинное масло.

Видео о том, как построить туалет на даче

Какой бы подробной не была инструкция, описывающая процесс строительства, не каждый способен разобраться в деталях процесса.

Иногда даже незначительное отклонение от технологии выполнения работ может стать причиной уменьшения продолжительность службы строения и больших проблем в процессе эксплуатации.

Чтобы не совершить ошибок, стоит заранее посмотреть видео, в котором подробно рассказывается о том, как построить туалет на даче своими руками:

Строим туалет на дачном участке из профнастила

Процесс изготовления дачного туалета из профнастила аналогичен технологии изготовления кабинки, обшитой досками.

Отличие заключается в том, что для изготовления каркаса чаще всего используется металлопрофиль с размером поперечного сечения 40 на 40, 20 на 20 и 40 на 20 мм. Толщина материала труб 2 мм.

Процесс изготовления выглядит следующим образом:

1. Элементы каркаса отрезаются в размер и свариваются между собой. Для обеспечения достаточной жесткости и прочности в углах привариваются косынки; При отсутствии сварочного аппарата допустимо болтовое соединение. Каркас грунтуется и окрашивается;

2. Собранный каркас устанавливается на предварительно подготовленное основание и обшивается листами профнастила;

3. Укладываются половые доски подходящей толщины;

4. Формируется двухскатная кровля. Для этого сначала монтируется обрешетка, а затем крепится выбранный кровельный материал;

5. Фронтоны зашиваются поликарбонатом. Они будут использоваться в качестве окон. Основание обшивается плоским шифером.

Совет! Внутреннее пространство можно обшить вагонкой или OSB, что сделать помещение более уютным.

Простой туалет на участке без выгребной ямы –пошаговая инструкция

Копка выгребной ямы может доставить серьезные трудности. В таком случае стоит обратить внимание на конструкцию без таковой.

В этом случае строительство выполняется в следующей последовательности:

1. Возводится каркас и производится его обшивка;

2. Монтируется кровля;

3. Выполняется внутренняя отделка. Застилается сплошной пол, без какого-либо отверстия;

4. Монтируется стульчак либо устанавливается уже готовый биотуалет. В первом случае предусматривается способ обеззараживания отходов.

Чаще всего для дачных туалетов выбирается зола и торф, емкости с которым устанавливают непосредственно на полу туалета либо помещают под стульчак. Сидение в таком случае выполняют подъемным.

Туалет с душем на даче из пеноблоков

Одного туалета для дачников бывает недостаточно. В таком случае стоит возвести постройку, состоящую из туалета и душа.

Учитывая достаточно высокий уровень влажности в помещении, лучшим материалом для строительства можно назвать пеноблоки.

Работы выполняются в следующей последовательности:

• Выбирается место;
• Разрабатывается проектная документация. Подбираются оптимальные размеры и конфигурация. Рассчитывается требуемое количество материалов;
• Формируется сливная яма с поперечными размерами 2 на 1,2 м и глубиной от 1 м. при интенсивном использовании объемы сливной ямы увеличивают. На дно насыпают слой щебня и песка. Из душа в туалет под наклоном укладывается труба для слива воды;
• Заливается фундамент, как правило, ленточный;
• Укладываются блоки, предварительно уложив на фундамент гидроизоляционный слой;
• Монтируется кровля выбранной формы;
• Устанавливается бак со штуцером для воды достаточного объема. У него должен быть штуцер для установки душевой лейки с краном,
• Выполняются отделочные работы. Стена штукатурят, окрашивают либо закрывают выбранным отделочным материалом. В душевой устанавливается лейка, поддон. В туалете собирается стульчак либо устанавливается специальный унитаз.
• Подводится свет и вода.

В настоящее время можно приобрести самые разнообразные строительные материалы для возведения туалета на даче.

Выберите подходящий вариант, учтя продолжительность и периодичность вашего нахождения на приусадебном участке, и вы сможете создать комфортные условия для проживания.

Туалет на даче своими руками (деревянный): чертежи, размеры

Для некоторых дача – это просто собственный земельный участок за городом. Конечно, со временем на нем появится дом, территория будет огорожена забором, но пока это – земля, и все. Что нужно строить здесь в первую очередь? Сарай для садового инвентаря? Тоже надо, но не первостепенно.

Первым делом требуется возвести такую ответственную и необходимую конструкцию как туалет. Не проситься же постоянно к соседям по нужде. Нетрудно построить туалет на даче своими руками, пошаговая инструкция для этого не представляет чего-то сложного, поэтому справиться с работой удастся и без опыта.

Выбор места

Туалет не может располагаться где угодно, есть некоторые требования, которые следует соблюдать при возведении такой постройки.

Туалет должен:

Выбор места для строительства туалета

• Стоять не меньше чем в 30 м от источника воды.
• Не должен находиться на границе соседнего участка (не менее 1 м от границы).
• Быть не ближе 5 м от жилого здания, палатки и т.п.

Если дача находится на участке с неровным рельефом, колодец должен располагаться выше туалета. Таким образом, прежде чем построить туалет на даче своими руками, требуется правильно составить чертеж.

Определиться надо не только с местом, размерами и материалом изготовления, необходимо также учесть розу ветров, дабы избежать проникновения специфического аромата из туалета, скажем, на террасу, где так приятно попивать чаек в вечернее время.

Если проект предполагает наличие выгребной ямы, сразу нужно подумать о возможности подъезда машины ассенизаторов к туалету. Сразу отметим, что на участке с высоким уровнем подземных вод делать выгребную яму не рекомендуется.

Тип конструкции

Существует несколько основных типов туалетов:

• яма;
• люфт-клозет;
• био-туалет.

Каждый отличается своими особенностями, с которыми надо ознакомиться, перед тем, как сделать туалет на даче. И опираться здесь на личные предпочтения можно, перед тем, как правильно выбрать тип конструкции, наиболее удачно подходящей существующим условиям.

Конструкция с выгребной ямой

Простейший туалет, используемый с незапамятных времен. Не нужны никакие емкости, и четкий чертеж вряд ли нужен, если будет строиться такой туалет, вполне хватит эскиза. Построить летний деревянный туалет не очень сложно, начинать следует собственно с рытья ямы для отходов, при этом помня, что они должны будут как-то доставаться. Этот портал prostitutkiufytop.net приветствует всех любителей многогранного секса! Ознакомьтесь с опубликованными профилями женщин.

Затем идет устройство будки туалета. Да, добавим, что после заполнения ямы она может засыпаться, а, так сказать, надземная часть постройки (будка) переносится на новое место – новую яму. Здесь хорошо, когда уличный туалет деревянный, такой будет легче тягать с места на место.

Проект дачного туалета из дерева типа Скворечник

Кстати, рекомендуется заблаговременно сделать чертеж, где будут указаны последующие места расположения туалета, если его планируется перемещать. Так, через время не будет неприятностей, связанных с тем, что место, где должен находиться новый деревянный теремок, занято. А переносят уличный летний туалет раз в 2-3 года.

Таким образом, построить туалет с ямой легко, что является плюсом. Но вот неприятный запах, который идет из него, – это, конечно, большой недостаток, и забывать о нем не следует.

Что касается непосредственно постройки туалета, инструкция будет такой:

Туалет с выгребной ямой

• роется яма 1,5-2 м глубиной;
• стенки ее укрепляют досками, кирпичом или бетонными кольцами;
• внутрь можно поставить старую бочку или выложить яму автомобильными покрышками;
• дно бетонируется или засыпается щебенкой;
• щели конопатятся до герметичности.

Затем идет установка домика. Он ставится на четыре кирпичных столбика – фундамент, защищающий деревянный корпус от сырости. По виду это может быть теремок, скворечник, иная форма. Кирпичные столбики сверху изолируют с помощью рубероида. Чтобы правильно определиться с размерами и не ошибиться с количеством стройматериалов, предварительно рекомендуется все же составить проект.

На столбы кладется рама из бруса 100х100, грунтованная и окрашенная.

По углам производится установка четырех стоек, которые крепятся при помощи металлических пластин. Поскольку требуется обеспечить уклон крыши, задние стойки делаются короче передних. Над самой выгребной ямой для туалета делается каркас для сидения.

Вверху монтируются балки для крыши, на которые стелется рубероид и шифер. На будку с шагом 15 см прибиваются брусочки, на которые крепится финальная обшивка. Чтобы обшить строение внутри, используется пластик или деревянная вагонка. Венчает работу устройство освещения.

Вентиляция

Выгребная яма – это источник неприятного запаха. Можно использовать освежитель воздуха, чтобы как-то нейтрализовать его, но более правильно сделать вентиляцию. Проект постройки всего туалета непременно должен включать ее схему.

Труба вентиляции – обязательный элемент выгребной ямы-накопителя

Вентиляционной трубой послужит обычная пластиковая канализационная 100-милиметровая труба. Она при помощи хомутов крепится к задней стенке будки туалета. Поможет грамотно составленный чертеж. Одним концом трубу проводят через отверстие в подиуме, ведущем в яму, оставляется отрезок в 100 мм. Над крышей будки трубка должна выступать на 200 мм. Место, где трубка встречается с выгребной ямой, изолируется паклей с битумной мастикой. Вверху отверстие трубки закрывается дефлектором.

Грунт — общие советы по строительству

Кирпичная выгребная яма

Считается, что возводить на грунте туалет без каких-либо дополнительных мер по укреплению можно, если его несущая способность – не меньше 1,7 кг/см². Как правило, размеры кабинки туалета в плане редко бывают больше 2,5-3 м², а хозяйственного блока 15-20 м². Слишком пучинистой считается почва, которая пучится уже при промерзании на 12%.

Более всего пучится гумус. Если взять его слой в 50 см и умножить на 0,12 — получим 6 см. Рекомендуется, чтобы чертеж учитывал именно эту величину.

На однородной рыхлой почве равномерно вспучивающаяся поверхность – размеры по горизонтали равны 100 абсолютным величинам пучения; здесь 6 м.

Туалет с размерами 6х6 м в плане встретить вряд ли получится, значит, туалет можно возводить без фундамента.

Постройка

Как говорилось, построить деревянный или какой другой  туалет поможет проект. Пошаговая инструкция, которую должен иметь чертеж, следующая:

• Определяются размеры: глубина – 1 м, ширина – 1,5 м, высота – не меньше 2,2 м. Далее, опираясь на проект, размечаем участок.

• Готовится опора, которая может быть из деревянных или бетонных столбиков. Четыре асбоцементные трубы покрывают битумной мастикой и зарывают в землю на 0,5-0,7 м. Хотя этой глубины может не хватать, что непременно должен учитывать чертеж. Так, может потребоваться закапывание на глубину 0,9-1 м. Трубы на 1/3 заполняют цементным раствором, в них вставляются столбы-опоры. Для их закрепления доливается раствор цемента, если необходимо. Непременно заливаются бетоном и опорные столбики! Материал для каркаса и отделки выбирается в зависимости от пожеланий и возможностей.Схемы столбчатого фундамента под туалет

• Что нам дальше велит делать проект? Конечно, изготавливать каркас. Данная конструкция может представлять собой коробку, сваренную из металлических уголков. Несущих уголка должно быть четыре. На эти уголки крепится деревянный стульчак. Аналогичный каркас может быть сделан из деревянного бруса 50х60 мм.

• Теперь, пожалуй, самая емкая часть работы. Смотрим в чертеж, и делаем корпус (будку). Тут к деревянному каркасу туалета могут быть прибиты с помощью гвоздей доски, которые должны быть плотно пригнаны. Материалом замены может служить: шифер, профнастил, металлический профиль. Лист любого материала прикручивается при помощи саморезов. Если каркас из железных уголков, к нему удобнее крепить шифер или профнастил. В задней стенке будки туалета неплохо проделать два отверстия: вверху – для вентиляции; внизу – чтобы вытаскивать емкости с нечистотами.Разные дачные туалеты

• Обшить будку можно: шифером, пиломатериалами, металлическими листами, профнастилом. Также можно по-морскому – шлюпочной доской. Эта доска лучше показывает себя в местности с обильными осадками, однако порывы сильного ветра она держит несколько хуже, чем шпунтовая.

• Крыша туалета. Проект может предусматривать сразу несколько вариантов устройства крыши. Материалом кровли может быть: шифер, кровельное железо, дерево. Деревянная крыша туалета покрывается рубероидом для защиты от влаги. Наклон делается к задней стене.

• Место для сидения. Для этого можно даже составить отдельный чертеж. Каркас сидения делают из деревянных брусков. Передняя часть получившейся конструкции ставится на пол, задняя крепится на уголки или деревянные брусья каркаса. Обивается каркас шлифованными досками. Далее вырезается «основное» отверстие. Углы непременно должны быть очищены от заусенцев! Место может быть окрашено или покрыто лаком.Каркас стульчака

• Неважно, что подразумевает ваш проект — деревянную дверь или пластиковую покупную, над ней, на участке до крыши туалета, должно быть проделано отверстие для естественного освещения кабинки в дневное время. Механизмом закрывания двери может быть: защелка, шпингалет, крючок, простой замок. Защелки, кстати, должны быть и внутри.

• Интерьер. В кабинке туалета на стену вешается деревянный короб для засыпки. В уголок ставится ведро или короб для использованной туалетной бумаги. Под стульчаком должна быть емкость для нечистот объемом 20-30 л, если нет выгребной ямы. В принципе, внутри туалета может быть даже умывальник, под который устанавливается ведро для грязной воды.

Теремок

Нередко дачников интересует проект туалета-теремка. Чертеж изготовления данной конструкции они хотят найти, так как теремок выглядит весьма оригинально. Особенно отличает конструкцию крыша стреловидной формы, добавляющая конструкции несколько волшебный вид. Однако использовать туалет как полагается подобный дизайн не мешает.

Плюсы:

Туалет теремок

• «Теремок» хорош не только тем, что здорово выглядит. Стреловидная крышка, которую предусматривает проект при выборе такого варианта туалета, позволяет избежать хлопот с накоплением на крыше постройки снега, а значит, протекания кровли в дальнейшем. Это особенно важно для регионов, где обильные снегопады не редкость.

• Лучше других конструкций защищен от ветра.

• Такая форма может даже сделать туалет украшением дачи.

• Изготовить теремок несложно из разного материала.

• Относительно небольшая стоимость.

Минусы:

• Вытянутая форма крыши туалета является не особо практичной, иногда это неудобно.

• Строительство более сложное, чем корпусов другого типа, так как очень важно точное соблюдение геометрии углов для получения симметрии. Дверь, как правило, нужно делать с закруглением вверху. Из-за этого строительство тоже усложняется.

Схема

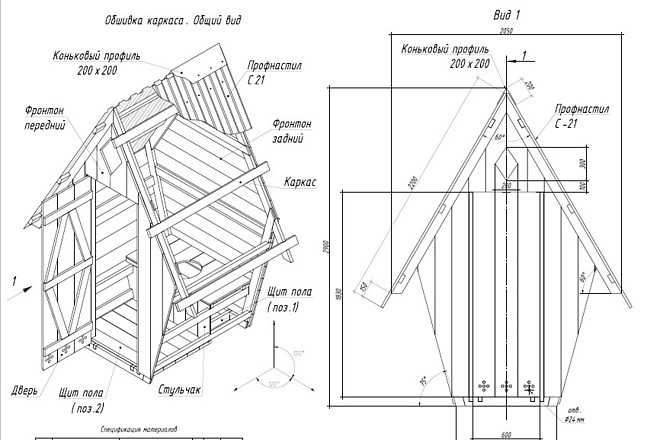

Чертеж туалета Теремок с размерами

Кажется, что самый главный элемент данной конструкции – это крыша, а вовсе не каркас и стены. Ведь кровля – самый большой из элементов. Взглянув на проект, можно увидеть, что по размеру кровля действительно больше высоты конструкции, потому и создается впечатление ее массивности.

Боковой план показывает, что крыша больше длины всей конструкции.

В отношении внутренних размеров можно сказать, что схема напоминает лавку, полностью перекрывающую свободную поверхность. Все это нетрудно заменит и установить унитаз.

Для изготовления данной конструкции понадобится:

Инструменты

• электрический лобзик;
• пила;
• молоток;
• гвозди;
• кирпичи;
• брусья;
• цементный раствор;
• ондулин;
• рулетка.

От других моделей туалет «теремок» отличается также тем, что каркас его будто усеченный. От основания его расширение идет, пока он не упирается в крышу.

При строительстве «теремка» древесину заготавливают заранее: она должна иметь одинаковую плотность, структуру, прочие параметры. Чаще используется кругляк ели и шлифуется до требуемого состояния. Дело в том, что ель дешевле других пород дерева.

Видео: Дачный деревянный туалет своими руками

схем и проектов лучших самоделок

Вы не решаетесь построить на даче полноценный санузел, но решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, если бы этим сооружением было удобно пользоваться и оно достойно выглядело, а не только во время посещения не капало на голову? Но на пути к реализации задуманного требуется чертеж, а вы не знаете, как правильно его оформить?

Мы расскажем, как из обычного деревенского туалета сделать удобную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы отобрали самые простые решения, снабдив их подробными схемами и чертежами. Также мы рассмотрели популярные разновидности шкафов-купе для дачи, их особенности и виды используемых для строительства материалов.

На самом деле не обязательно делать чертеж дачного туалета самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгребной ямы, а затем выберите понравившуюся модель туалета. В помощь начинающему дизайнеру мы дали подробное видео по созданию чертежа.

Содержание статьи:

• Особенности черчения
• Выбор подходящего типа проекта
  • №1 — классический дачный туалет с выгребной ямой
  • №2 — дамский туалет или туалет без отверстия
  • №3 — туалет с компостной ямой
• Тонкости выбора строительных материалов
  • Вариант №1 — простой и надежный деревянный туалет
  • Вариант №2 — капитальная конструкция из кирпича
  • Вариант №3 — металлический туалет
• Готовые чертежи и схемы деревянного туалета
  • №1 — схема «хижина» с размерами и описанием
  • №2 — чертеж «скворечника» с таблицей в разрезе
• Проектирование кирпичного туалета с чертежами
• Выводы и полезное видео по теме

Особенности черчения

Дачный туалет не такой простая конструкция, как склонны думать многие начинающие строители. Есть ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

По санитарным нормам дачный туалет не следует размещать ближе 12 метров от жилого дома и 8 метров от колодца или колодца

Правила оформления туалета:

1. Размеры . Учитывайте размеры интерьера туалета. Минимально допустимая площадь – 1 х 1 м. Если сэкономить и сделать кабину меньше, пользоваться ею будет неудобно. Также особое внимание следует уделить выбору.
2. Высота . Также есть ограничение по высоте. Нежелательно строить туалет высотой менее 2 м. Войдя в него, согнувшись, очень скоро устал.
3. Уклон крыши . При устройстве односкатной крыши задняя стенка проектируется несколько ниже передней. Делается это для формирования уклона крыши и стока дождевой воды для сооружения.
4. Освещение . Если вы не планируете проводить электрическое освещение, позаботьтесь о том, чтобы дневной свет попадал в ваш туалет даже при закрытой двери. Если не хотите возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
5. Вентиляция . Дачный туалет — плохо проветриваемое сооружение. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
6. Тень . Чтобы в дачном туалете летом не было душно, размещайте его в тенистом месте.
7. Местоположение участка . Еще один совет по выбору места строительства: избегайте близости септика или выгребной ямы к источникам водозабора, колодцам и скважинам. Это сделано из санитарных соображений.

Если учесть все эти рекомендации, проектировать дачный туалет самостоятельно будет намного проще.

Галерея изображений

Фото

По типу удаления отходов раздельные туалеты делятся на накопительные и выносные. Накопительные варианты предусматривают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительный бак

Туалеты с выгребной ямой устраивают вдали от домов, источников воды и границ соседних участков

Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, расположенной непосредственно в сантехнике, которая нуждается в регулярном опорожнении. Павильон биотуалета может располагаться в любом удобном месте

Постройку, совмещающую туалет и душевую кабину, целесообразно подключить к одному накопительному баку. В этом случае требуется регулярная откачка стоков по мере накопления резервуара.

Герметичная накопительная емкость, стоки из которой регулярно откачиваются, должна располагаться в 5 м от корпуса. Этот метод сбора отходов не угрожает окружающей среде и грунтовым водам.

Разумнее построить туалет на даче, посещаемый периодически только в летнее время, над выгребной ямой без откачки. Такие ямы закапывают по мере заполнения, а сверху сажают деревья. Дом, построенный над ним, просто переносится на новое место

Объем выгребной ямы, а также объем накопительной емкости выбирают в соответствии с количеством проживающих и интенсивностью посещений

Если туалет с приводом или яму, предполагающую откачку, устраивают на загородный участок, то помимо удаления от дома и источников воды, необходимо учитывать возможность доступа к ассенизационному оборудованию

Туалет в сельской местности

Выгребная яма строительство

Домик для выносного биотуалета

Душевой санузел с общей накопительной емкостью

Установка накопительной емкости для дачной канализации

Выгребная яма без откачки

Выгребная яма для большого частного дома

Бетонная накопительная емкость

На выбор правильный тип проекта

Для оформления чертежа необходимо определиться с типом унитаза. Это может быть туалет с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и компостировать.

Постройка с герметичной емкостью вместо выгребной ямы будет уместна в местности, где грунтовые воды залегают слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребной ямой

Самая распространенная и привычная конструкция простого туалета для дачи — модель с . Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая находится прямо под туалетной кабинкой.

Если выгребная яма переполнена, вызывают мусорщика, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное его преимущество в том, что яму не нужно обслуживать в течение довольно длительного времени. Если туалет используется только в летний сезон, то с необходимостью вызова мусорщика вообще не приходится сталкиваться

Поскольку душ на даче так же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один .

Если в одной части участка построить летний душ, а в другой туалетный домик, то придется изрядно потрудиться лопатой, т.к. канализационная яма нужна в обоих случаях.

Комбинируя удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-туалет или туалет без отверстия

Простой способ сделать чертеж туалета для дачи — спроектировать его по принципу пудр-туалет.

Этот тип унитаза не предполагает наличия выгребной ямы, все отходы попадают в бачок прямо под сиденье унитаза. Это может быть пластиковая или металлическая емкость или ведро.

Поскольку главная беда таких туалетов – неприятный запах, нечистоты обсыпаются (припудриваются) адсорбирующими веществами, предохраняющими унитаз от появления специфического «янтаря».

В туалетах такого типа всегда есть две емкости: для сбора отходов и для хранения порошка. Резервуары необходимо регулярно чистить.

В качестве адсорбента применяют древесную золу, торф, опилки, песок. По большому счету, пудреница с торфом – это самодельная вариация готовых биотуалетов промышленного производства, в которых в качестве наполнителя используется тот же торф.

№3 — туалет с компостной ямой

Еще один вариант, идеальный для дачи, — туалет, производящий компост. Как известно, компост – отличное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его в ускоренном темпе практически из ничего.

Чтобы компост насыщался кислородом, его необходимо регулярно рыхлить. Для этого предусмотрен специальный рычаг для ручного смешивания.

Туалет оборудован компостной ямой. Лучше, если их будет два, так можно будет использовать каждый из них по очереди, пока компост созревает.

Ямы устроены таким образом, чтобы можно было легко извлечь готовое удобрение. Такой дополнительный функционал понравится тем, кто беспокоится об экологии.

Тонкости выбора строительных материалов

Когда принято решение о типе конструкции туалета, необходимо выбрать материал, который будет использован при строительстве. Выбор строительного материала важен еще на этапе разработки чертежа.

Наиболее часто используемые:

• дерево;
• кирпич;
• металл.

Это привычные для дачника материалы, с которыми умеют обращаться практически все.

Фотогалерея

Фото

Наиболее распространенный вариант строительства туалетного домика на даче предполагает использование каркасной технологии

Каркас сооружается из бруса или металла, стены постройки могут быть сплошными или с вентиляцией зазоры в верхней части

Чаще всего дачи дачных туалетов, построенных из бруса, обшивают обрезной доской, вагонкой или блок-хаусом

Быстро справиться с отделкой каркаса позволяет использование профнастила, который хорошо сочетается с обоими деревянный и металлический каркас

Отделка каркасной конструкции сотовым поликарбонатом и пластиковым шифером выглядит интересно и прекрасно работает

Бревенчатый дом выглядит великолепно, но его строительство потребует больших затрат по сравнению с каркасной конструкцией. Такой туалет не нужно утеплять для использования зимой

Кирпичные туалеты требуют массивного фундамента. Их не возводят над выгребными ямами из-за их внушительного веса

Гораздо быстрее, чем из кирпича, возводится туалет из пеноблоков. Этот тип, как и кирпичный, требует устройства фундамента, предполагает устройство биотуалета или отведение стоков в накопитель

Каркасная технология в строительстве туалета

Частично проницаемые стены

Обшивка туалета подкладка

Популярная облицовка

Формование стен из пластикового шифера

Туалет на дачном участке из бревна

Уборная кирпичная

Применение пенобетонных блоков

Вариант №1 — простой и надежный деревянный туалет

9 0002 Когда придет к дачному строительству, в первую очередь, представлены различные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород легко достать, а для работы не требуется сложного оборудования. В крайнем случае можно работать с деревом даже без применения электроинструмента.

В зависимости от того, как вы спроектируете туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой

Если вы хотите сделать туалет не только практичным и функциональным, но и полноценным декоративным элементом в своем загородном доме, попробуйте построить его из сруба. Повозиться придется гораздо дольше, но результат того стоит.

Дачный туалет — не самая благоприятная среда. Дерево может сгнить и разрушиться, если его не обработать специальными средствами. Антисептическая пропитка – обязательное условие строительства санузла из бруса.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

Фотогалерея

Фото

Этап 1: Установка каркаса на пенобетонные опоры

Этап 2: Вырубка ямы над выгребной ямой

3 этап: Обшивка

4 этап: Кровля

Вариант №2 — капитальное строительство из кирпича

Преимущества кирпичных строений перед деревянными всем известны из сказки о трех поросятах.

Помимо долговечности, кирпичный туалет обладает низкой теплопроводностью, что немаловажно, если вы выезжаете на дачу в холодное время года. Кирпичный дачный туалет выглядит как дом с односкатной или двускатной крышей. Окна можно проектировать.

Не обязательно использовать обычный кирпич. Прекрасной альтернативой станут более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон

В проект такого туалета входит не только чертеж надземной части туалета, но и фундамента. В этом случае без фундамента не обойтись, так как собственный вес кирпичного здания довольно большой.

Без поддержки грунт скоро уплотнится и просядет, что приведет к появлению трещин в стенах туалета.

Вариант №3 — металлический унитаз

Металл — материал с высоким коэффициентом теплопроводности. В чулане из металлических листов летом будет невыносимо жарко, а зимой очень холодно.

Без применения теплоизоляционных материалов железный туалет на даче может быть только временным проектом — до строительства основной уборной.

Чаще всего используются листы профнастила, нашитые на каркас из металлического профиля. В данном варианте используется профилированный металлический лист. Металлокаркасная поликарбонатная крыша

Трудно добиться герметичности стыков такого тонкого и гибкого материала. В углах будут щели, через которые в дом будет дуть ветер, что тоже не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируется пенопласт или минеральная вата.

Также рекомендуем изучить наш материал о том, как построить своими руками.

Готовые чертежи и схемы деревянного туалета

Когда вы определились с материалом надземной части туалетного домика, необходимо разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать весь элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.

Чаще всего используют такие модели домиков для уборной:

• хижина;
• теремок;
• скворечник.

Схема строительства деревянного туалета на даче выбирается исходя из практических соображений.

№1 — схема «шалаша» с размерами и описанием

Дачный туалет-шалаш представляет собой компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс построения и упрощает построение чертежа.

Здания могут различаться по размерам, используемым материалам, сложности конструкции и конструктивным решениям, но общий принцип проектирования остается неизменным.

Начните с фасада и задней стены туалета. Делают каркас в форме треугольника с несколькими ребрами жесткости по высоте. Длина поперечной балки 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками 30-40 см.

Высота угловых стоек 177 см, промежуточных — 287 см. Наклонные элементы на этом чертеже выбраны длиной 312 см.

Слева задняя стенка, справа передняя, ​​с проемом для двери. В углах те же элементы изображены в пространственной форме.

Чертеж передней стены отличается тем, что стойки расположены на большем расстоянии друг от друга. Это связано с необходимостью установки входной двери.

Расстояние между стойками зависит от конструкции двери. Обычно подходит проем шириной 70 см. В верхней части проема на высоте 2 м 15 см устанавливается потолок.

Остальные геометрические размеры самой рамы совпадают с размерами на чертеже задней стенки.

Чертеж каркаса дачного туалета типа «шалаш». Достаточно прочную прочную конструкцию можно соорудить из прямоугольного бруса или из обрезной доски достаточной толщины

Стены соединены продольными брусьями, каждый длиной 122 см. Еще одна балка длиной 150 см помещается посередине. Проект основной несущей конструкции готов.

Приступаем к устройству пьедестала. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев, составляет 50 см.

Установить 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стены. Соедините вертикальные элементы поперечинами. Их размер также составляет 50 см.

Вот такой аккуратненький домик-туалет, если придерживаться этого проекта. Над дверью имеется вентиляционное отверстие

Эти размеры подходят для туалета среднего размера. Стоит отметить, что полезная высота салона составляет 2,15 м. В этом случае общая высота здания составит 3,5 м.

Это связано с тем, что скаты крыши соединены под очень острым углом. На высоте 2,15 м потолок зашит, поэтому в туалете будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте . .

№2 — чертеж «скворечника» с разрезным столом

Более сложная архитектурная форма – дачный скворечник-туалет. Такой вариант наиболее распространен. На чертежах видно, что боковые стенки имеют форму прямоугольных трапеций, а задняя и передняя части – прямоугольники.

В отличие от «шалаша» такая уборная намного уютнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не промокло и не испортилось от постоянного контакта с землей, унитаз рекомендуется сделать немного приподнятым.

Набор специальных полозьев для основания высотой 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной 2,08 м, спереди 2,78 м.

В качестве кровли автор предлагает сделать сплошной настил из листа ОСП, на который в дальнейшем будет уложена мягкая черепица

Таким образом, при длине здания 1,72 м уклон кровли будет около 22 градусов. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплением:

Чертеж также учитывает возможность дополнительного утепления кровли пенопластом. В этом случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, после чего они соединяются между собой в пространственную модель туалета. Каждая из стен подробно изображается на отдельных листах чертежа.

Очень важный нюанс — план разделочной доски. Это дополнение значительно упрощает конструкцию.

На чертеже фасада проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание на размеры отдельных элементов:

Часть досок обрезается с припуском 50 мм, часть с припуском 100 мм. Скос 15 градусов, кромочная доска подогнана уже по месту

Противоположная стена без окна:

Левая стена выполнена аналогично правой, но на ней нет окна, поэтому рисунок становится еще проще и понятнее

Помимо стен, нужно позаботиться о потолке. В этом случае используется только один этаж – внизу унитаза. На чертеже показан каркас этого элемента и разделочные доски стола.

Кроме того, есть план раскроя стандартного листа OSB, которым можно зашить пол.

Обработанные антисептиком собираются с помощью гвоздей или шпилек. В последнем случае необходимо предварительно просверлить отверстия под крепеж

Необходимо учитывать утепление:

Нижний этаж также утеплен листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола толщиной 50 см, а затем зашить слой утеплителя листом OSB

Чертеж стропильной системы:

Конструкция деревянного туалета подразумевает определенный процент неточности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже по месту

Таблица материалов помогает составить смету.

В таблице материалов есть даже такие мелочи, как дверные петли или заглушки. Из него видно, что для остекления необходимо приобрести оконный блок 600х600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровля на усмотрение заказчика. Часто используется шифер или профнастил, а также рубероид или черепица.

Проектирование туалета из кирпича с чертежами

Фундаментом для туалета из кирпича может быть заглубленный в землю железобетонный бордюр, либо бетонные блоки, расположенные по углам конструкции.

Стандартная маленькая хижина с площадью стен 8 квадратов потребует для постройки около 300 кирпичей. Расчет приблизительный и сильно утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при кладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь конструкция будет эксплуатироваться не один год

Для такого объема кладки необходимо рассчитать около 60 кг цемента для приготовления раствора. Размеры дачного туалета из кирпича можно взять с чертежа туалета-скворечника.

Если деревянные стены делаются отдельно, то дача из кирпича выкладывается порядком по всему периметру.

Цементному раствору требуется время, чтобы набрать силу. Если выкладывать сразу все ряды кладки, на нижние будет приходиться большая нагрузка, под действием которой незастывший раствор просто выдавится из всех швов.

Чтобы этого не произошло, кладку ведут в несколько этапов. Оптимально — 4-5 рядов в день. Строительство затянется, но результат будет намного лучше.

Проемы необходимо отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и примерки и фронтон. В зависимости от этого меняется схема расположения стропильной сетки. Покрывают унитаз тем же шифером, профнастилом или другими облицовочными материалами.

Помимо перечисленных типов шкафов, на нашем сайте есть статья о том, как спроектировать и построить. Особенно это актуально, если территория загородного участка не слишком велика.

Выводы и полезное видео по теме

Как спроектировать деревянный дачный туалет в SketchUp:

Разработка проекта и чертежей дачного туалета — задача не из легких, несмотря на скромные размеры постройки .

Следуйте инструкции выше, и построить дачный участок любой сложности покажется проще пареной репы. Главное, подходить к работе с ответственностью и долей здорового энтузиазма.

Если вам когда-нибудь удавалось самостоятельно возводить чулан на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикрепить фотографии чертежей, расчетов и готовых построек. Также в блоке с комментариями вы можете задать свои вопросы по теме статьи.

Северный Иллинойс и Южный Висконсин Реконструкция

Кухни

Превратите свое пространство в полностью функциональный центр с продуманным и привлекательным дизайном, отвечающим потребностям вашего образа жизни.

Ванные комнаты

Оптимизируйте и обновите ванные комнаты в соответствии с вашими домашними потребностями и создайте зону ухода.

Подвалы

Расширьте свою жилую площадь, чтобы воплотить мечту в реальность. Готовый подвал добавляет квадратных метров и стоимости.

Весь дом и пристройки

Повысьте производительность вашего дома, расширив и переконфигурировав пространство.

Услуги, ориентированные на клиента

Ваши потребности удовлетворены. Ваше видение реализовано.

Команда Hogan Design & Construction (HDC) известна своей добросовестностью, ориентированностью на клиента и надежностью. От первого контакта до гарантийного срока мы стремимся предоставлять первоклассный сервис и высочайшее качество работы. Весь наш персонал сосредоточен на предоставлении домашних решений, отвечающих вашим потребностям, и посвящен тому, чтобы держать вас в курсе каждого шага, реализуя ваши мечты о вашем пространстве.

Тенденции в отрасли?

Убедитесь, что вы «в курсе». Будьте в курсе последних тенденций в дизайне, строительстве и ремонте домов.

УЗНАТЬ БОЛЬШЕ

Домашние советы?

Узнайте, что вы можете сделать, чтобы обновить и сохранить свое пространство. Внесите небольшие или большие изменения, чтобы улучшить свою повседневную жизнь дома.

УЗНАТЬ БОЛЬШЕ

Сертификаты?

Поймите, как защитить себя, начиная проект сборки. Знайте, что вы защищены на протяжении всего процесса.

УЗНАТЬ БОЛЬШЕ

Beyond Building Approach

Больше, чем просто строительство.

Как проектно-строительная фирма, мы с вами на каждом этапе пути, от концепции до завершения проекта. Мы являемся вашим партнером на протяжении всего процесса, обеспечивая открытое и честное общение, которое действительно ценит и уважает ваш вклад и видение. А с назначенным менеджером проекта у вас есть единая точка контакта, которая следит за тем, чтобы все прошло гладко. Мы не просто строим помещения. Мы строим долгосрочные отношения, которые воплощают ваши мечты.

10 февраля 2022 г.

Полное руководство по плитке для ванной комнаты: выберите правильный материал для …

ПОДРОБНЕЕ

11 января 2023 г.

7 тенденций роскошного дизайна на 2023 год! Роскошь действительно в глазах …

ПОДРОБНЕЕ

4 января 2023

8 лучших ресторанов Женевского озера … по мнению наших клиентов и …

ПОДРОБНЕЕ

We Come to Вы

Наша зона обслуживания

Hogan Design & Construction (HDC) гордится тем, что обслуживает следующие города и округа в Северном Иллинойсе и Южном Висконсине: Уитон, Глен Эллин, Вестерн Спрингс, Хинсдейл, Ла Гранж, Кларендон Хиллз, Ок Брук, Женева, Батавия, Баффало-Гроув, Хоффман-Эстейтс, Сент-Чарльз, Палатин, Баррингтон, Арлингтон-Хайтс, Элмхерст, Женевское озеро, озера Делаван, Фонтана, озера Лодердейл, озера Твин, озеро Пауэрс, город Генуя, округ Дюпейдж, округ Кук и округ Кейн.

К сожалению, это не так просто, как стоимость квадратного метра. Это зависит от самого помещения.

Строим ли мы открытые жилые помещения? Строим большую кухню или ванную, требующую водопровода и вентиляции? Присутствует ли каменная кладка? Размер помещения и его основное назначение будут влиять на стоимость.

Мы также должны рассмотреть, какие изменения, возможно, потребуется внести в ваш дом, чтобы объединить новый дизайн с вашим существующим пространством. Выбор, а также то, как новая структура или дизайн должны работать, влияют на цену и могут сильно различаться.

Однако, благодаря двадцатилетнему опыту работы в отрасли, вы можете быть уверены, что компания Hogan Design & Construction предоставит вам точные приблизительные оценки до начала процесса проектирования. Детали по-прежнему должны быть проработаны в дизайне, но мы гордимся тем, что прислушиваемся к вашему мнению, узнаем ваши потребности и вкусы, поэтому цифры, которые мы представляем, являются верным представлением того, чего ожидать.
