Рекуператор для дачи: эффективное вентилирование и подогрев воздуха

Воздушные потоки (удаляемый и приточный воздух) движутся в противоположных направлениях через весь рекуператор, что дает, в результате, эффективный теплообмен.

Особенности:

При проектировании системы приточно-вытяжной вентиляции каждый заказчик рано или поздно задается вопросом, можно ли как-то сэкономить то тепло, которое улетает зимой на улицу с вытяжным воздухом? Забирая с улицы свежий воздух для притока системы вентиляции в холодное время года его необходимо обязательно подогревать. Подготовленный воздух попадает в помещения и затем забирается оттуда вытяжкой. В классической приточно-вытяжной системе вентиляции все именно так и происходит. Что же можно сделать, чтобы не выбрасывать дорогое тепло «в трубу»?

Виды рекуператоров для частного дома и их преимущества

Виды рекуператоров

Содержание статьи

• Виды рекуператоров
  • Роторный и водяной рекуператор воздуха

Рекуперация представляет собой процесс передачи тепла от сточных потоков воздуха — приточной вентиляции. Основная цель рекуператоров заключается в подогреве поступающих потоков свежего воздуха, выходящими из дома воздушными массами.

На сегодняшнее время существуют различные виды рекуператоров, о которых и будет рассказано в этой статье, на сайте https://samastroyka.ru/. И хотя в конструкции всех рекуператоров основным элементом выступает воздухообменник, различия их всё же существенны.

Виды рекуператоров

Из всех существующих на сегодняшний день видов рекуператоров воздуха, основными из них являются:

1.  Пластинчатый рекуператор;
2.  Роторный рекуператор воздуха;
3.  Водяной рекуператор.

В прошлых выпусках строительного журнала рассказывалось о том, как выбрать рекуператор для частного дома. Также можно почитать в другой статье про расчет приточно-вытяжной вентиляции, которая в той или иной мере оказывает влияние на выбор рекуператора.

Наибольшее распространение среди всех существующих видов рекуператоров получил — пластинчатый рекуператор воздуха. Его конструкция достаточно проста, из-за чего цена на данное оборудование не столь высока. Основными материалами для изготовления пластинчатого рекуператора, служит алюминий и пластик.

Целесообразно заметить тот факт, что рекуператоры с пластиковой стенкой имеют несколько больший КПД, по сравнению с алюминиевыми рекуператорами воздуха. Связано это в первую очередь из-за пластика, который является основным материалом при изготовлении пластинчатых рекуператоров.

Тем не менее, самый высокий КПД наблюдается у пластинчатого рекуператора с целлюлозными стенками. Теплый воздух в данном случае отдаётся гораздо быстрее и лучше. Единственный недостаток рекуператора с целлюлозными стенками в том, что его не рекомендуется устанавливать в помещениях с постоянно высоким уровнем влажности.

Подводя итоги, следует сказать и о простоте монтажа пластинчатого рекуператора воздуха, а также про его неприхотливость в обслуживании. Пластинчатые рекуператоры очень редко ломаются, поэтому их смело можно назвать «эконом вариантом» при выборе.

Роторный и водяной рекуператор воздуха

Что же касается двух остальных видов рекуператора воздуха, то они не могут похвастаться двумя последними преимуществами пластинчатого рекуператора. Так, например, конструктивной особенностью роторного рекуператора являются вращающиеся пластины, между стенок которых проходят воздушные потоки.

В свою очередь это и преимущество и в тоже время недостаток роторных рекуператоров, поскольку часто подвижные их части внутри забиваются, а само оборудование требует немедленного технического обслуживания. Во всем же другом, роторный рекуператор это: высокий КПД, возможность возвращать и тепло и влагу, а также плавная регулировка оборотов ротора.

Конструкция водяного рекуператора очень сильно отличается от двух вышеописанных видов. Тепло в водяном рекуператоре передаётся за счёт имеющейся в нём воды. При этом вытяжной и приточный теплообменник могут располагаться в достаточной отдалённости друг от друга.

Основные преимущества водяных рекуператоров воздуха, заключаются вот в чём:

1.  При работе данного оборудования, грязный воздух никаким образом не контактирует с приточным воздухом;
2.  Если конструкция водяного рекуператора предполагает раздельную установку теплообменников, то это очень удобно, как в плане монтажа, так и при последующей эксплуатации рекуператора.

Из недостатков водяного рекуператора следует отметить только возможность теплового обмена, а также достаточно высокий расход электроэнергии, что не всегда выгодно в плане экономии. Также водяные рекуператоры имеют сложную конструкцию, предполагающую наличие дополнительного оборудования для циркуляции воды.

Охрана домов

Новостройки становятся все более герметичными и энергоэффективными. Однако эти улучшения могут отрицательно сказаться на качестве воздуха в помещении. Первым признаком плохого качества воздуха и недостаточной вентиляции является накопление затхлого запаха. Это может указывать на то, что в вашем доме накапливается плесень или грибок из-за чрезмерной влажности. Мы создаем влажность в доме, просто дыша, принимая душ, готовя пищу и имея комнатные растения. Избыточная влага может просочиться в стены и деревянные изделия и вызвать сухую гниль, влажную гниль и другие структурные проблемы.Другие эффекты избыточной влажности и влажности включают отслаивание обоев, обесцвечивание краски и образование конденсата на стенах и окнах.

Recair — это ответ
Есть простой способ избежать этого. Зимой продукты Recair быстро контролируют избыточную влажность в доме, а летом снижают влажность вентилируемого воздуха. Установив теплообменник Recair в вашу домашнюю систему вентиляции с рекуперацией тепла (HRV), вы можете быть уверены в наилучшем качестве воздуха в помещении — и в то же время вы сэкономите на счетах за электроэнергию!

Как это работает
Ядро Recair в системе HRV рекуперирует тепловую энергию и одновременно вентилирует помещения.Несвежий воздух удаляется из комнаты или всего здания, и в то же время свежий воздух поступает извне, создавая сбалансированную систему притока / вытяжки. Два воздушных потока проходят через теплообменник, где 94% тепла вытяжного воздуха передается входящему воздуху и доставляется обратно в комнату или здание.

Контроль влажности
Продукты Recair регулируют уровень влажности в вашем доме, помогая предотвратить рост плесени и бактерий и контролируя распространение аллергенов в результате слишком высокой влажности.Это не только защищает вас и вашу семью, но также защищает мебель и в то же время предотвращает структурные повреждения вашего дома. В отличие от других продуктов, снижающих влажность, продукты Recair достигают этого, не вызывая у вас чувства холода!

Чистый, здоровый воздух
Система вентиляции, в основе которой лежит Recair, заменяет затхлый воздух в помещении более свежим, чистым и богатым кислородом наружным воздухом. Это также сводит к минимуму накопление вредных загрязнителей и снижает концентрацию химикатов, паров, CO ₂ и других загрязнителей в вашем доме.Система создает ощущение свежего воздуха из открытого окна без потерь энергии или тепла или связанных с этим рисков для безопасности.

Как работает вентиляция с рекуперацией тепла HRV / ERV?

Криса Вудфорда. Последнее изменение: 14 августа 2020 г.

Закрой дверь и держи тепло — это знакомый крик в зима; летом вы чаще увидите, как люди закрывают двери и окна для отвода тепла от и сэкономить на кондиционировании. Как можно герметичный, энергоэффективный дом, который к тому же здоров и хорошо вентилируется? Вентиляция с рекуперацией тепла (HRV) и вентиляция с рекуперацией энергии (ERV) (иногда также называется механической вентиляцией с рекуперацией тепла или MVHR) предложить решение, приносящее свежий воздух в ваш дом, не позволяя теплу побег.Давайте подробнее рассмотрим, как они работают!

Фото: Внутренняя часть типичной системы вентиляции с рекуперацией тепла (HRV). Вы можете увидеть воздухозаборник и выпускные каналы слева и справа, ромбовидный теплообменник посередине и воздуходувка справа. Системы HRV производятся многими разными компаниями, включая Broan, Fantech, Honeywell, Vaillant recovAIR, Renewaire и Venmar. Фото Денниса Шредера. любезно предоставлено NREL (Министерство энергетики США / Национальные возобновляемые источники энергии). Энергетическая лаборатория).

Зачем нужна рекуперация тепла?

Современные дома обычно строятся в соответствии с гораздо более высокими техническими стандартами. чем здания, построенные несколько десятилетий назад, и потребляют гораздо больше энергии эффективен, во многом благодаря лучшей теплоизоляции. Одна из ключевых областей улучшение заключалось в том, чтобы сделать здания более герметичными, чтобы они удерживали на огонь кладем в них подольше. Но есть недостаток: нашим домам необходимо регулярных смен воздуха, чтобы они оставались здоровыми. Ванны и душевые, мытье посуды, стиральные машины, сушка одежды в помещении, и даже простое дыхание производит удивительное количество воды внутри нашего дома: по данным ведущего производителя систем вентиляции Vaillant, a типичная семья производит 10–15 литров (3–4 галлона) влаги. каждый день! Оставьте эту проблему без внимания, и вы получите такие проблемы, как плесень и грибок, пылевые клещи и повышенный риск астмы.Открытие двери и окна — очевидный способ избавиться от влаги и на свежем воздухе, но если вы сделаете это зимой, то с таким же успехом можете смывайте деньги в унитаз: все тепло у вас дорого введенный в ваш дом, унесет ветер. Старый сквозняк дом решает эту проблему, будучи автоматически хорошо вентилируется, но, вероятно, он также очень холоден, потому что он бесполезен при хранении на тепло; современный энергоэффективный дом решает проблему сквозняков но может быть душно и недостаточно вентилироваться.Так что делать?

Анимация: Ваш нос работает как своего рода система вентиляции с рекуперацией тепла. Когда вы выдыхаете (1), ваши носовые ходы согреваются теплом выходящего воздуха (2). Когда вы вдыхаете, холодный входящий воздух собирает часть этого тепла (3), которое в противном случае было бы потрачено впустую.

Ответ природы

Давайте посмотрим на природу, которая когда-то решила эту проблему. Наш тела немного похожи на наши дома, поскольку нуждаются в регулярных запасы свежего воздуха и постоянные облака сырости, «духоты» воздух, от которого нужно избавиться.Как они это делают? Гениальным изобретением назвал нос ! В детстве вы могли понять, что лучше дышите через нос, чем через рот, потому что ваш нос нагревает и фильтрует поступающий воздух. На самом деле ваш нос делает называется теплообмен (или, более технически, регенерация): выходящий воздух нагревает ваши носовые проходы как он уходит; холодный входящий воздух забирает то же самое тепловая энергия поступает в ваши легкие. В результате воздух, которым вы дышите, теплее чем это было бы в противном случае, в то время как выдыхаемый вами воздух прохладнее — и (среди прочего) помогает вашему телу сохранять тепловую энергию.

Что такое вентиляция с рекуперацией тепла?

Изображение: Как работает HRV (упрощенно): Горячий влажный отработанный воздух из дома (проходящий по желтому воздуховоду) отдает практически все свое тепло, когда он проходит через теплообменник на выходе из здания. Холодный, сухой входящий воздух (проходящий через коричневый воздуховод) забирает это тепло по мере его поступления. В идеале, тепло не теряется. Поскольку входящий и выходящий потоки воздуха проходят в противоположных направлениях, этот подход известен как противоток.

— это, по сути, носы на домах: они состоят из двух вентиляционных каналы, идущие рядом друг с другом, проходящие между внутренней частью и вне дома. Один приносит прохладный свежий воздух; другой несет влажный, несвежий воздух выходит. Умный момент в том, что потоки воздуха бегут через устройство, называемое теплообменником, которое позволяет выходящему воздуху передавать большую часть тепла входящему воздуху без двух воздушные потоки на самом деле смешиваются друг с другом (читайте, как это работает, в нашем статья о теплообменниках).Обычно в каждом есть вентилятор (нагнетатель). воздуховод, который можно повернуть вверх или вниз вручную или автоматически в зависимости от температуры и влажности. Поступающий воздух к источнику питания также может быть установлен байпас, чтобы в летние дни, когда он на улице холоднее, чем на улице, холодный наружный воздух может быть направлен прямо в дом, не встречая выходящего воздуха (очень похоже на открытие створки окна).

Изображение: Как работает HRV (более подробно): Это схема реального блока HRV, показывающая два пути воздушного потока и шесть изолированных отсеков более подробно.Свежий воздух поступает в здание снаружи в точке 1 и закачивается в комнату в точке 2 внутри здания, проходя через три отсека, окрашенных в серый цвет, по пути, обозначенному синей стрелкой. По пути он забирает тепло от ромбовидного теплообменника (красный), нагнетаемого розовым вентилятором. Несвежий отработанный воздух выходит из комнаты в точке 3 и покидает здание в точке 4, проходя через три синих отсека по пути, обозначенному красной стрелкой. Он также проходит через теплообменник, отдавая тепло, и ему помогает второй вентилятор, окрашенный в голубой цвет.Из патента США 5,632,334: Вентилятор с рекуперацией тепла с функцией размораживания воздуха в помещении, автор Питер К. Гринбергс и Грант У. Майлз. Nutech Energy Systems Inc., 27 мая 1997 г., любезно предоставлено Управлением по патентам и товарным знакам США, с добавленными цветами для ясности.

В небольших домах HRV может состоять из одного блока на одном стена, которая со временем эффективно вентилирует все здание, двери открываются и закрываются между комнатами. В больших домах и офисах могут быть вентиляционные решетки в каждой комнате, входящие в каналы, проходящие между полы или потолки здания к единственному вентилятору на внешней стене.

В чем разница между ВСР и ВСР?

Не все HRV работают одинаково. Альтернативная система называется вентиляция с рекуперацией энергии (ERV) работает аналогичным образом, но отводит часть влаги из выходящий воздушный поток во входящий воздух, поэтому он сохраняет влажность ваш дом на постоянном уровне. Это важно, если ты не хочешь ваш дом слишком сухой. Как правило, ERV — лучший вариант, если вы иметь кондиционер и жить во влажном климате, потому что это поможет удерживайте влагу снаружи, уменьшая нагрузку на кондиционер и экономя на счетах за кондиционер.ВСР часто бывает лучше, если у вас нет кондиционера или вы живете в менее влажном климате, так как это поможет снизить влажность, отводя излишек влаги из помещения наружу.

Фото: Типичная система вентиляции с рекуперацией тепла (HRV), вид с торца. Вы можете увидеть воздухозаборник и выпускные воздуховоды гораздо четче под этим углом. Фото Денниса Шредера. любезно предоставлено NREL (Министерство энергетики США / Национальные возобновляемые источники энергии). Энергетическая лаборатория).

Каковы преимущества и недостатки ВСР?

Плюсы

HRV и ERV есть очевидная привлекательность: они дают вам тепло, хорошо вентилируется. домой и не позволяйте вам «опорожнять свой кошелек» в атмосферу каждый раз раз вы открываете окна.Зимой они помогут сэкономить на вашем счета за отопление; летом они уменьшают потребность в кондиционировании воздуха. Избегая попадания лишней влаги в дом, они лучше для вас. здание, ваша обстановка и ваше здоровье (Правильно проветриваемые дома, в которых не слишком жарко и не слишком влажно, с меньшей вероятностью могут содержать пылевых клещей, которые являются очень частым триггером астмы.) и они помогают поддерживать «климат» в вашем доме на более постоянном уровне. Обычно они сохраняют от двух третей до трех четвертей тепла, которое обычно теряется от ваш дом через вентиляцию (некоторые производители заявляют, что 85–95 процентов), поэтому они действительно экономят энергию.Сколько энергии? По мнению британского экологического аудитора По расчетам Никола Терри, HRV может безопасно сократить количество воздухообменов в час в «дырявом доме» примерно на 50 процентов, уменьшив потери энергии при вентиляции примерно на 65 процентов. Небольшое количество этой энергии используется для питания электрических вентиляторов в системе HRV (обычно около 50–100 Вт, а в некоторых случаях — до 300 Вт), но все же сохраняется значительная экономия энергии.

Фото: В больших системах HRV используются подобные воздуховоды, проходящие между этажами и потолками.Фото Уоррена Гретца любезно предоставлено NREL (Министерство энергетики США / Национальная лаборатория возобновляемых источников энергии).

Минусы

С другой стороны, HRV дороги в установке на начальном этапе (несколько тысяч долларов является типичным), и они не гарантированно окупятся (типичный годовая экономия может составлять несколько сотен долларов). С другой стороны, деньги не единственная важная мера; по какой цене хорошее качество воздуха в помещении? Вы увидите наибольшую пользу от ВСР в экстремальных климатических условиях: где разница? температура между наружным и внутренним воздухом наиболее высока летом, зима или и то, и другое.В более мягком климате польза значительно снижается. а в некоторых случаях может не существовать. Не забывайте, что типичный В HRV есть пара небольших электровентиляторных нагнетателей, и их содержание стоит денег. бег: вы сэкономите деньги только в том случае, если сможете окупить затраты на установку и обеспечить достаточную экономию, чтобы покрыть текущую тоже стоит. Если вы заботитесь об окружающей среде и денег меньше проблема, позволяющая сэкономить больше энергии при рекуперации тепла, чем вы используете система сама по себе, очевидно, то, на чем вам нужно сосредоточиться.Если вы используете ВСР в особенно холодный климат, вам понадобится немного более сложный оборудование, чтобы система не замерзла. ВСР также необходимы регулярные обслуживание, с фильтрами, которые обычно нуждаются в очистке или замене каждые 6–12 месяцев. Наконец, если ваш дом действительно переживает с сыростью (или вы создаете много влаги на кухнях и в ванных комнатах), вам может потребоваться более одного блока HRV или более сложная установка.

Охлаждаемый рекуператор. Приточно-вытяжная вентиляция (Рекуператоры).Рекуператор пластинчатый поперечный

Рекуператор (лат. Принимающий, возвращающий) — это специальное приточно-вытяжное устройство, которое удаляет отработанный воздух из помещения и подает свежий воздух с улицы. Одним из ключевых конструктивных элементов является теплообменник. Его функциональное назначение — отвод тепла, а в некоторых системах и влаги из удаляемого воздуха и передача его входящему свежему воздуху. Все рекуператоры отличаются низким энергопотреблением.

Из какого материала изготовлены теплообменники в рекуператорах?

Материал теплообменника — один из важных факторов, который необходимо учитывать при выборе системы вентиляции. Здесь учитываются индивидуальные особенности места эксплуатации системы, чтобы агрегат прослужил максимально долго. На данный момент при изготовлении теплообменника используются: алюминий, медь, керамика, пластик, нержавеющая сталь и бумага.

В чем преимущества бытового рекуператора?

Вентиляция с рекуперацией тепла имеет множество преимуществ, среди наиболее значимых стоит отметить возможность обеспечить как приток, так и вытяжку одним устройством, а также экономию затрат на обогрев / охлаждение помещения до 50%, нормализацию влажности и снижение уровня вредных веществ в воздухе помещения. Устройство способно обеспечить благоприятный микроклимат вне зависимости от времени года и погоды на улице.

Сколько тепла экономит рекуперация?

Любое устройство обеспечивает уровень восстановления 70-90%.Показатель зависит от внешних условий и режима работы. Организовав всю вентиляцию в помещении с помощью рекуператоров, можно добиться экономии затрат на отопление / охлаждение до 60%

Например, для климатической зоны Сибири использование рекуператора позволяет сэкономить на электроэнергии (при использовании ТЭНа) до 50-55%.

Есть ли опасность сквозняков при работе рекуператора?

Производительность рекуператоров не допускает сквозняков в прямом смысле этого слова, однако при выборе места установки лучше минимизировать возможный дискомфорт в будущем в морозные дни и не размещать приборы непосредственно над рабочими и спальными местами. .

Можно ли установить рекуператор в городской квартире?

Возможно, но с некоторыми оговорками. Рекуператоры не рекомендуется устанавливать в помещениях с исправной общей вытяжкой. Но если оконные проемы закрываются герметичными стеклопакетами, и общая вытяжная система плохо работает. Именно приточно-вытяжная система с рекуперацией является эффективным средством борьбы с духотой, повышенной влажностью, плесенью и неприятными запахами.

Насколько шумно работают бытовые рекуператоры?

Для каждой конкретной установки этот показатель разный — зависит от мощности и режима работы.Но в целом уровень шума на первых скоростях настолько незначителен, что большинство людей этого не замечает. А на последних скоростях шумит любое устройство.

Правда ли, что рекуператоры эффективно решают проблему влажности в помещении?

Если чрезмерная влажность в помещениях появляется из-за малоэффективной вентиляции или ее полного отсутствия, то установка любого рекуператора кардинально изменит ситуацию в лучшую сторону. Оборудование обеспечит нормальный воздухообмен в помещении, а значит, влага удаляется естественным путем.

Какое потребление энергии у бытовых рекуператоров?

Любая система вентиляции с рекуперацией тепла относится к экономичному климатическому оборудованию. Для работы требуется от 2 до 45 Вт / ч электроэнергии. Что в денежном выражении примерно от 100 до 1500 рублей в год.

Какая толщина стены для монтажа навесного рекуператора?

Если толщина стеновой конструкции составляет 250 мм и более, то с установкой бытовой системы вентиляции с рекуперацией не возникнет проблем — все делается по стандартному алгоритму.Если этот параметр ниже заданного показателя, то специалисты применяют индивидуальные решения. Например, у Wakio есть модель Wakio Lumi для тонких стен и специальный настенный вытяжной колпак для Marley MEnV 180. Есть также системы, не требовательные к толщине стен, например Mitsubishi Lossnay Vl-100.

Сколько вентустановок будет оптимальным для одной квартиры?

Нормальным воздухообменом считается, когда воздух в помещении полностью обновляется за один час.При средней площади помещения 18 метров и высоте потолка 2,5 м получается, что нужно подавать и убирать около 45 кубометров в час. С этой задачей справится практически любой бытовой рекуператор. Однако есть другой способ рассчитать необходимый объем воздуха — по количеству людей в комнате. В этом случае по закону города Москвы требуется подача и вывоз 60 кубометров в час на человека. В этом случае бытовые рекуператоры устанавливаются попарно и этот способ считается наиболее оптимальным.

Существуют ли типы зданий, в которых нельзя использовать бытовой рекуператор?

Прямых запретов на установку бытовых рекуператоров нет, однако в зданиях памятников архитектуры, охраняемых государством, нельзя делать отверстия в стене; во всех остальных постройках организация отверстий диаметром до 200 мм не запрещена законом. Высокие этажи с сильным ветром и помещения с очень сильной общей вытяжкой также могут служить ограничением; здесь установка рекуператоров не рекомендуется.

Можно ли устанавливать вентиляционные системы в уже эксплуатируемых зданиях, где живут люди?

Куда уходит конденсат?

Высокая степень рекуперации тепла создает условия для конденсации — это естественный процесс. В установках с рекуперацией тепла за счет части этой влаги поступающий воздушный поток увлажняется, то есть в помещении создаются комфортные климатические условия. А излишки отводятся через специальную верхнюю крышку, чтобы не оседать на фасаде.Независимо от погоды на улице, изменяемый цикл системы предотвращает появление точки росы. Это значит, что оборудование не замерзает. Также стоит отметить, что количество выделяемого конденсата совсем не велико.

В чем особенность работы вентиляционной установки летом?

Отличий в работе оборудования зимой и летом нет. Всегда соблюдается главный принцип — тепло остается в той среде, где оно изначально расположено.Таким образом, температурный режим в любое время года не меняется при включенной рекуперации тепла. А если необходимо охладить воздух, функция отключается — с помощью контроллеров агрегата устанавливается режим «вентиляция».

Есть ли особенности вентиляции ванных комнат на базе бытовых рекуператоров?

Актуальность установки в ванной невозможно переоценить — из помещения удаляется лишняя влага, а температурный режим остается комфортным.В ванных комнатах рекомендуется устанавливать рекуператоры с датчиком влажности, поэтому вентиляция будет работать в автоматическом режиме и только при необходимости.

Могут ли расти микробы в бытовых рекуператорах?

Прежде всего отметим, что проблема микробов актуальна для мест, где долго скапливается влага. А так как теплообменник устройства полностью высушен в любых условиях, никакие микроорганизмы в нем не могут размножаться. Для полной уверенности рекомендуем проводить профилактическую очистку теплообменника 2 раза в год — достаточно промыть его под проточной водой или в посудомоечной машине.Элемент также можно очищать паром.

Какая частота чистки вентиляционных устройств?

Однозначного ответа здесь нет. Учитывается ряд факторов — интенсивность эксплуатации помещения, его назначение, климатическая зона. Рекомендуем визуально проверять степень загрязнения фильтров и теплообменников и при необходимости очищать их.

Станет ли отверстие в стене для рекуператора источником проникновения холода в помещение?

Пока система работает в режиме рекуперации, риск возникновения мостика холода равен нулю.Когда система выключена, тепло в теплообменнике забивает отверстие и не уходит. Правда, важно правильное расположение теплообменника — он должен быть достаточно выдвинут наружу, а запорный воздушный клапан должен располагаться сбоку от помещения.

С кем связаться по поводу выбора места расположения вентиляционных установок?

Выбор оптимального места для вентиляционных установок с рекуперацией — бесплатная услуга для наших клиентов. Мы готовы предоставить его в удобное для вас время с посещением объекта.

Могу ли я сам установить бытовой рекуператор?

Теоретически в домах из СИП-панелей, деревянных и каркасных домах рекуператор можно установить самостоятельно, однако при этом теряется гарантия на установку, а зачастую и сам прибор. Самостоятельно установить рекуператор в каменных домах не получится, так как для этого требуется дорогостоящее профессиональное оборудование, которое не используется в быту, а также специалист по алмазному сверлению.

Известно, что существует несколько типов систем вентиляции помещений.Наиболее распространена естественная вентиляция, когда приток и отток воздуха осуществляется через вентиляционные шахты, открытые форточки и окна, а также через трещины и протечки в конструкциях.

Естественная вентиляция, конечно, нужна, но ее эксплуатация связана с массой неудобств, к тому же с ее устройством добиться экономии практически невозможно. Да и движение воздуха через приоткрытые окна и двери с натяжкой называть вентиляцией — скорее всего, это будет обычная вентиляция.Для достижения необходимой интенсивности циркуляции воздушных масс окна должны быть открыты круглосуточно, что недостижимо в холодное время года.

Именно поэтому установка принудительной или механической вентиляции считается более правильным и рациональным подходом. Иногда без принудительной вентиляции обойтись просто невозможно, чаще всего к ее устройству прибегают в производственных помещениях с худшими условиями труда. Оставим в стороне промышленников и производственников и обратим внимание на жилые дома и квартиры.

Часто в погоне за сбережениями владельцы коттеджей, загородных домов или квартир вкладывают большие деньги в утепление и герметизацию своих домов и только потом понимают, что из-за недостатка кислорода оставаться в помещении сложно.

Решение проблемы очевидно — нужно устроить вентиляцию. Подсознание подсказывает, что оптимальным вариантом будет энергосберегающий вентиляционный прибор. Отсутствие правильно продуманной вентиляции может превратить ваш дом в настоящую газовую камеру.Избежать этого можно, выбрав наиболее рациональное решение — приточно-вытяжную вентиляцию с рекуперацией тепла и влаги.

Что такое рекуперация тепла

Под восстановлением понимается его сохранение. Выходящий воздушный поток изменяет температуру (нагревает, охлаждает) воздуха, подаваемого вентиляционной установкой.

Система вентиляции с рекуперацией тепла

Конструкция предполагает разделение воздушных потоков для предотвращения смешивания. Однако использование роторного теплообменника не исключает возможности попадания потока отработанного воздуха во входящий.

Сам «Рекуператор воздуха» представляет собой устройство, обеспечивающее рекуперацию тепла от выхлопных газов. Теплообмен осуществляется через перегородку между теплоносителями, при этом направление движения воздушных масс остается неизменным.

Наиболее важная характеристика рекуператора определяется эффективностью или эффективностью рекуперации. Его расчет определяется из соотношения максимально возможной выработки тепла и фактически полученного тепла за теплообменником.

КПД рекуператоров может варьироваться в широком диапазоне — от 36 до 95%. Этот показатель определяется типом используемого рекуператора, скоростью воздушного потока через теплообменник и разницей температур между выходящим и входящим воздухом.

Виды рекуператоров, их достоинства и недостатки

Существует 5 основных типов рекуператоров воздуха:

• пластинчатый;
• Поворотный;
• с промежуточным теплоносителем;
• Камера;
• Тепловые трубки.

Пластинчатый

Пластинчатый рекуператор отличается наличием пластиковых или металлических пластин. Отводимый и набегающий потоки проходят по противоположным сторонам теплопроводных пластин, не контактируя друг с другом.

В среднем КПД таких устройств составляет 55-75%. Отсутствие подвижных частей можно считать положительной характеристикой. К недостаткам можно отнести образование конденсата, который часто приводит к замерзанию рекуперативного устройства.

Есть пластинчатые рекуператоры с влагопроницаемыми пластинами, обеспечивающими отсутствие конденсата. Экономичность и принцип работы остались неизменными, исключена возможность обмерзания теплообменника, однако при этом исключена возможность использования устройства для снижения уровня влажности в помещении.

В роторном рекуператоре передача тепла осуществляется с помощью ротора, который вращается между приточным и вытяжным каналами. Это устройство отличается высоким КПД (70-85%) и пониженным энергопотреблением.

К недостаткам можно отнести небольшое перемешивание потоков и, как следствие, распространение запахов, большое количество сложной механики, что усложняет процесс обслуживания. Роторные рекуператоры эффективно используются для осушения помещений, поэтому идеально подходят для установки в плавательных бассейнах.

Рекуператоры с промежуточным теплоносителем

В рекуператорах с промежуточным теплоносителем за теплообмен отвечает вода или водно-гликолевый раствор.

Вытяжной воздух обеспечивает нагрев охлаждающей жидкости, которая, в свою очередь, передает тепло входящему потоку воздуха. Воздушные потоки не смешиваются, устройство отличается относительно низким КПД (40-55%), обычно используется в производственных помещениях с большой площадью.

Камерные рекуператоры

Отличительной особенностью камерных рекуператоров является наличие заслонки, разделяющей камеру на две части. Высокий КПД (70-80%) достигается за счет возможности изменения направления воздушного потока перемещением заслонки.

К недостаткам можно отнести небольшое перемешивание потоков, передачу запахов и наличие движущихся частей.

Тепловые трубки — это целая система трубок, заполненных фреоном, который испаряется при повышении температуры. В другой части трубок фреон охлаждается с образованием конденсата.

К преимуществам относится исключение смешивания потоков и отсутствие движущихся частей. КПД достигает 65-70%.

Следует отметить, что ранее рекуперативные агрегаты из-за значительных габаритов использовались исключительно в производстве; Сейчас на строительном рынке представлены рекуператоры с небольшими габаритами, которые можно успешно использовать даже в небольших домах и квартирах.

Главное преимущество рекуператоров в том, что нет необходимости в воздуховодах. Однако этот фактор также можно рассматривать как недостаток, так как для эффективной работы требуется достаточный зазор между вытяжным и приточным воздухом, в противном случае свежий воздух сразу же вытягивается из помещения. Минимально допустимое расстояние между встречными воздушными потоками должно быть не менее 1,5-1,7 м.

Для чего нужна регенерация влаги?

Рекуперация влаги необходима для достижения комфортного соотношения влажности и температуры в помещении.Лучше всего человек чувствует себя при уровне влажности 50-65%.

В отопительный период и без того сухой зимний воздух теряет еще больше влаги из-за контакта с горячим теплоносителем, часто уровень влажности падает до 25-30%. При этом показателе человек не только ощущает дискомфорт, но и наносит значительный вред своему здоровью.

Помимо того, что сухой воздух отрицательно влияет на самочувствие и здоровье человека, он также наносит непоправимый ущерб мебели и столярным изделиям из натурального дерева, а также картинам и музыкальным инструментам.Кто-то может сказать, что сухой воздух помогает избавиться от сырости и плесени, но это далеко не так. С подобными недостатками можно бороться за счет утепления стен и установки качественной приточно-вытяжной вентиляции с поддержанием комфортного уровня влажности.

Вентиляция с рекуперацией тепла и влаги: схема, виды, преимущества и недостатки

Вентиляция с рекуперацией тепла

В период энергетического кризиса и удорожания энергоресурсов использование энергосберегающих технологий во всех сферах хозяйствования становится особенно актуальным.В этом вопросе нельзя недооценивать роль рекуператоров тепла. Инженерные сооружения не только существенно экономят газ для отопления помещений, но и практически бесплатно возвращают тепло обратно в полезное использование, предназначенное для выброса в атмосферу.

Работа воздухообмена с воздушным отоплением

Приточно-вытяжная вентиляция с рекуперацией тепла решает три основные задачи:

• обеспечение помещений свежим воздухом;
• возврат тепловой энергии, уходящей с воздухом через систему вентиляции;
• предотвращает попадание холодных струй в дом.

Схематично процесс можно рассмотреть на примере. Организация воздухообмена необходима даже в морозный зимний день с температурой за окном -22 ° С. Для этого включенная приточно-вытяжная система при работающем вентиляторе качает воздух с улицы. Он просачивается через фильтрующие элементы и, уже очищенный, попадает в теплообменник.

По мере прохождения воздух успевает прогреться до + 14- + 15 ° С. Такую температуру можно считать достаточной, но не соответствующей санитарным нормам для проживания.Для достижения параметров комнатной температуры необходимо довести воздух до требуемых значений с помощью функции нагрева до + 20 ° С в самом рекуператоре с помощью маломощного (водяного, электрического) нагревателя (водяного, электрического ) — 1 или 2 кВт. При таких температурных показателях в помещения попадает воздух.

Обогреватель работает в автоматическом режиме: при понижении температуры наружного воздуха он включается и работает до тех пор, пока не прогреется до требуемых значений. При этом сточный поток уже нагрет до «комфортных» 18 или 20 градусов.Его удаляют с помощью встроенной вентиляционной установки, предварительно пропустив через кассету теплообмена. В нем он отдает тепло набегающему холодному воздуху с улицы, и только потом уходит в атмосферу из рекуператора с температурой не более 14-15 ° С.

Внимание! Монтаж металлопластиковых конструкций нарушает естественный приток свежих воздушных потоков в квартиру или дом. Проблема решается принудительной системой подачи ненагретого воздуха с улицы, но при этом сводит на нет эффективность энергосбережения за счет пластиковых окон.Приточно-вытяжная вентиляция с рекуператором — комплексное решение проблемы отопления с одновременно работающим воздухообменом, активный метод экономии энергии.

Преимущества приточно-вытяжной системы с функцией обогрева

• Обеспечивает свежий воздух, улучшает качество воздуха в помещении.
• Предотвращает отложение влаги на поверхности, образование конденсата, плесени и грибка.
• Устраняет условия появления вирусов и бактерий в помещении.
• Экономия затрат на электрическую и тепловую энергию за счет восстановления потерь от исходящих потоков около 90% тепла.
• Обеспечивает регулярный воздухообмен.
• Универсальность исполнения систем теплообмена расширяет область их применения на объектах разного типа.
• Экономное использование и уход. Техническое обслуживание, включающее очистку, замену фильтров, проверку всех узлов и компонентов системы, проводится ежегодно только один раз.

Внимание! Эксплуатация рекуператоров в старых жилых домах, где естественный воздухообмен обеспечивается деревянными оконными конструкциями, трещинами в деревянных перекрытиях и протечками в дверях, будет характеризоваться неэффективностью.Наибольший эффект от рекуперации тепла наблюдается в современных зданиях с качественной изоляцией помещений и хорошей герметичностью.

Виды теплообменников

Наиболее распространены четыре категории единиц:

• Поворотного типа. Работает от сети. Экономично, но технически сложно. Рабочий элемент — вращающийся ротор с нанесенной по всей поверхности металлической фольгой. Теплообменник с потоком наружного воздуха внутрь реагирует на разницу температур снаружи и внутри помещения.Это регулирует скорость его вращения. Меняется интенсивность подачи тепла, зимой предотвращается обмерзание рекуператора, что позволяет воздуху не пересыхать. КПД устройств достаточно высокий и может составлять 87%. При этом можно смешивать набегающие потоки (до 3% от общего количества) и запахи и загрязнения перелива.
• Пластинчатые модели. Они считаются самыми «популярными» из-за демократичной цены и экономичности. Благодаря алюминиевому теплообменнику она достигает 40-65%.Благодаря отсутствию вращающихся и фрикционных узлов и деталей они считаются простыми в исполнении и надежными в эксплуатации. Воздушные потоки, разделенные алюминиевой фольгой, не диффундируют, они проходят по обе стороны от теплопроводных элементов. Разновидность: пластинчатая модель с пластиковым теплообменником. Его КПД выше, но в остальном он имеет те же характеристики.

Внимание! Пластинчатые устройства проигрывают поворотным в том, что они замораживают и сушат воздух. Обязательно его дополнительное постоянное увлажнение.Идеально подходит для влажных бассейнов.

• Рециркуляционный вид. Его «хитрость» заключается в его сложной конструкции и использовании жидкого носителя (воды, водно-гликолевого раствора или антифриза) в качестве промежуточного звена при передаче тепла. На вытяжном рукаве установлен теплообменник, который улавливает тепло от потока отработанного воздуха и нагревает им жидкость. Другой теплообменник, но уже на входе воздуха с улицы, отдает тепло поступающему воздуху, не смешиваясь с ним. КПД таких установок достигает 65%, во влагообмене они не участвуют.Для работы требуется электричество.
• Крышные устройства эффективны (58-68%), но не подходят для домашнего использования. Используется как неотъемлемое звено при вентиляции магазинов, мастерских и других подобных помещений.

Расчет КПД рекуператора

Можно приблизительно рассчитать, насколько эффективна будет установленная приточная вентиляция с рекуперацией тепла как зимой, так и летом, когда агрегат работает на охлаждение.Формула расчета температуры приточного воздушного потока для установки в зависимости от числовой характеристики энергоэффективности (КПД), температуры наружного и внутреннего воздуха имеет следующий вид:

Тп = (твн — тул) * КПД + тул,

где значения температуры:

Тпп — ожидаемый на выходе из рекуператора;

твн — в помещении;

Для расчетов принимается паспортное значение КПД устройства.

В качестве примера: при морозе -25 ° С и комнатной температуре + 19 ° С, а также КПД установки 80% (0,8) расчет показывает, что требуемые параметры воздуха после прохождения через теплообменник будут:

Tp = (19 — (-25)) * 0,8 — 25 = 10,2 ° С

Получен расчетный температурный показатель воздуха после рекуператора. Фактически с учетом неизбежных потерь это значение будет в пределах + 8 ° С.

В жару + 30 ° С во дворе и 22 ° С в квартире воздух в теплообменнике такой же эффективности перед входом в комнату охлаждается до расчетной температуры:

Тп = тул + (твн — тул) * КПД

Подставляя данные, получаем:

Тр = 30 + (22-30) * 0.8 = 23,6 ° С

Внимание! Заявленная производителем эффективность установки будет отличаться от реальной. На корректировку значения влияют влажность воздуха, тип кассеты теплообменника, величина разницы температур снаружи и внутри. При неправильной установке и эксплуатации рекуператора КПД также снизится.

Современные энергосберегающие системы вентиляции с включением рекуператоров — еще один шаг к экономному использованию теплоносителей.Причем настройки температурного обмена актуальны зимой, но не менее востребованы летом.

Приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжные системы вентиляции с рекуперацией и рециркуляцией тепла

Рециркуляция воздуха в системах вентиляции — это смешивание определенного количества вытяжного (вытяжного) воздуха с приточным.Благодаря этому достигается снижение энергозатрат на подогрев свежего воздуха в зимний период.

Приточно-вытяжная вентиляция с рекуперацией и рециркуляцией тепла,

где L — расход воздуха, T — температура.

Рекуперация тепла в вентиляции Это метод передачи тепловой энергии от потока вытяжного воздуха к потоку приточного воздуха. Рекуперация тепла используется при разнице температур между вытяжным и приточным воздухом для повышения температуры свежего воздуха.Этот процесс не предполагает перемешивания воздушных потоков; процесс передачи тепла происходит через любой материал.

Температура и движение воздуха в рекуператоре

Устройства для рекуперации тепла называются рекуператорами тепла. Они бывают двух типов:

Теплообменники-рекуператоры — передают тепловой поток через стену. Чаще всего встречаются в установках приточно-вытяжных систем вентиляции.

Рекуператоры — в первом цикле нагреваются от выходящего воздуха, во втором охлаждаются, отдавая тепло приточному воздуху.

Вентиляция с рекуперацией тепла — наиболее распространенный способ использования рекуперации тепла. Основным элементом этой системы является приточно-вытяжная установка, в состав которой входит рекуператор. Устройство приточной установки с рекуператором позволяет передавать до 80-90% тепла нагретому воздуху, что значительно снижает мощность воздухонагревателя, в котором нагревается приточный воздух, в случае его отсутствия. теплового потока от рекуператора.

Особенности использования рециркуляции и рекуперации

Основным отличием рекуперации от рециркуляции является отсутствие смешивания воздуха из помещения наружу.Рекуперация тепла применима в большинстве случаев, в то время как рециркуляция имеет ряд ограничений, которые указаны в нормах.

СНиП 41-01-2003 не допускает повторную подачу воздуха (рециркуляцию) в следующих ситуациях:

• В помещениях, где расход воздуха определяется исходя из выброса вредных веществ;
• В помещениях, где в высоких концентрациях присутствуют болезнетворные бактерии и грибки;
• В помещениях с наличием вредных веществ, возгоняемых при контакте с нагретыми поверхностями;
• В номерах категории В и А;
• В помещениях, в которых работа ведется с вредными или легковоспламеняющимися газами, парами;
• В помещениях категории В1-В2, в которых возможно выделение легковоспламеняющейся пыли и аэрозолей;
• Из систем с местным отсосом вредных веществ и взрывоопасных смесей с воздухом;
• Из вестибюлей-шлюзов.

Рециркуляция в приточно-вытяжных установках активно применяется чаще всего при высокой производительности систем, когда воздухообмен может составлять от 1000-1500 м 3 / час до 10000-15000 м 3 / час. Удаляемый воздух несет большой запас тепловой энергии, смешивая ее с внешним потоком, позволяет повысить температуру приточного воздуха, тем самым уменьшая требуемую мощность нагревательного элемента. Но в таких случаях перед повторным попаданием в помещение воздух должен пройти через систему фильтрации.

Рециркуляционная вентиляция позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% отработанного воздуха снова попадает в систему вентиляции.

Приточно-вытяжные установки с рекуперацией могут быть установлены практически при любом расходе воздуха (от 200 м 3 / ч до нескольких тысяч м 3 / ч), как малых, так и больших. Рекуперация также позволяет передавать тепло от вытяжного воздуха к приточному, тем самым снижая потребность в энергии для нагревательного элемента.

Сравнительно небольшие установки используются в системах вентиляции квартир и коттеджей. На практике приточно-вытяжные установки монтируют под потолком (например, между потолком и подвесным потолком).Это решение требует определенных требований к установке, а именно: небольшие габаритные размеры, низкий уровень шума, простота обслуживания.

Приточно-вытяжная установка с рекуперацией требует технического обслуживания, для чего требуется люк в потолке для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Основные элементы приточно-вытяжных установок

Приточно-вытяжная установка с рекуперацией или рециркуляцией, имеющая в своем арсенале как первый, так и второй процесс, всегда представляет собой сложный организм, требующий высокоорганизованного управления.За защитным коробом приточно-вытяжной установки скрываются такие основные компоненты, как:

• Два вентилятора различных типов, которые определяют производительность установки с точки зрения потребления.
• Теплообменник рекуператора — нагревает приточный воздух за счет передачи тепла от отработанного воздуха.
• Электронагреватель — нагревает приточный воздух до требуемых параметров в случае отсутствия теплового потока от вытяжного воздуха.
• Воздушный фильтр — благодаря ему наружный воздух контролируется и очищается, а также обрабатывается отработанный воздух перед рекуператором для защиты теплообменника.
• Клапаны воздушные с электроприводом — могут устанавливаться перед выходными воздуховодами для дополнительного регулирования расхода воздуха и блокировки воздуховода при выключении оборудования.
• Байпас — благодаря которому воздушный поток можно направлять мимо рекуператора в теплое время года, тем самым не нагревая приточный воздух, а подавая его прямо в помещение.
• Рециркуляционная камера — обеспечивает подмешивание удаленного воздуха к приточному, обеспечивая тем самым рециркуляцию воздушного потока.

Помимо основных компонентов вентиляционной установки, она также включает в себя большое количество мелких компонентов, таких как датчики, система автоматизации для управления и защиты и т. Д.

Вентиляция с рекуперацией, рециркуляция

Особенности системы вентиляции с рекуперацией тепла, принцип ее действия

Рекуператор тепла часто становится частью системы вентиляции.Однако не многие люди знают, что это за устройство и какие функции у него есть. Также немаловажный вопрос — окупится ли покупка рекуператора, как он изменит работу системы вентиляции, можно ли создать такой элемент своими руками. На этот и многие другие вопросы мы ответим в информации ниже.

Как работает система

Необычное название получил обычный теплообменник. Задача устройства — забрать часть тепла от уже отработанного отработанного воздуха из помещения.Извлеченное тепло передается потоку, который поступает из системы подачи чистого воздуха. Приведенная выше информация определяет, что цель использования такой системы — сэкономить на отоплении дома. В этом случае следует отметить следующие моменты:

1. Летом система позволяет снизить затраты на работы по кондиционированию воздуха.
2. Рассматриваемое устройство может работать в обе стороны, то есть забирать тепло в приточно-вытяжной системе.

Как работает система рекуперации тепла

Из приведенной выше информации следует, что рекуператор тепла установлен во многих системах вентиляции.Он не активен, многие версии не потребляют энергию, не шумят и имеют средний КПД. Теплообменники устанавливались на протяжении многих лет, но в последнее время многие задаются вопросом, есть ли причина усложнять систему вентиляции этим устройством, которое имеет немало проблем из-за работы в среде с разными температурами.

Проблемы с установкой системы

Потенциальных проблем, связанных с использованием такого оборудования, практически нет.Некоторые решает производитель, другие становятся головной болью покупателя. К основным проблемам относятся:

• Образование конденсата. Законы физики определяют, что когда воздух с высокой температурой проходит через холодную замкнутую среду, образуется конденсат. Если температура окружающего воздуха будет ниже нуля, то ребра начнут промерзать. Вся информация, представленная в этом пункте, определяет значительное снижение КПД устройства.
• Энергоэффективность. Все системы вентиляции, работающие совместно с рекуператором, энергозависимы.Проведенный экономический расчет показывает, что полезными будут только те модели рекуператоров, которые сэкономят больше энергии, чем потратят.
• Срок окупаемости. Как уже отмечалось ранее, устройство предназначено для экономии энергии. Важным определяющим фактором является то, сколько лет потребуется, чтобы покупка и установка рекуператоров окупились. Если рассматриваемый показатель превышает 10-летнюю отметку, то в установке нет смысла, так как за это время потребуется замена других элементов системы.Если расчеты показывают, что срок окупаемости составляет 20 лет, то возможность установки устройства рассматривать не стоит.

Конденсат на выходе. система

Перечисленные выше проблемы следует учитывать при выборе теплообменников, которых существует несколько десятков типов.

Опции устройства

Боковая панель: Важно: существует несколько версий теплообменника. Рассматривая принцип работы устройства, следует учитывать, что он зависит от типа самого устройства.Пластинчатый тип устройства — это устройство, в котором приточный и вытяжной каналы проходят через общий корпус. Два канала разделены перегородками. Перегородка состоит из большого количества пластин, которые часто изготавливаются из меди или алюминия. Важно отметить, что медный состав имеет более высокую теплопроводность, чем алюминий. Однако алюминий дешевле.

Характеристики рассматриваемого устройства включают следующее:

1. Тепло передается от одного канала к другому с помощью теплопроводящих пластин.
2. Принцип теплопередачи определяет, что проблема появления конденсата возникает сразу при включении теплообменника в систему.
3. Для исключения вероятности образования конденсата установлен датчик обледенения теплового типа. При появлении сигнала с датчика реле открывает специальный клапан — байпас.
4. Когда клапан открыт, холодный воздух проходит в два канала.

Данный класс устройств можно отнести к низкой ценовой категории.Это связано с тем, что при создании конструкции используется примитивный метод теплопередачи. Эффективность этого метода ниже. Важным моментом является то, что стоимость устройства зависит от его габаритов и размеров самой системы питания. Примером может служить канал размером 400 на 200 миллиметров и 600 на 300 миллиметров. Разница в цене будет более 10 000 руб.

Схема вентиляции с рекуперацией

В состав конструкции входят следующие элементы:

• Два приточных воздуховода: один для свежего воздуха, другой — для отработанного воздуха.
• От фильтра грубой очистки для подачи воздуха с улицы.
• Непосредственно сам теплообменник, который расположен в центральной части.
• Заслонка, необходимая для подачи воздуха при обледенении.
• Клапан слива конденсата.
• Вентилятор, который нагнетает воздух в систему.
• Два канала на задней части конструкции.

Размеры теплообменника зависят от мощности системы вентиляции и размеров воздуховодов.

Следующим типом конструкции можно назвать устройства с тепловыми трубками. Его устройство практически идентично предыдущему. Отличие лишь в том, что в конструкции нет огромного количества пластин, проникающих в перегородку между каналами. Для этого используется тепловая трубка — специальное устройство, передающее тепло. Преимущество системы в том, что фреон испаряется на более теплом конце герметичной медной трубки. Конденсат накапливается в более холодном конце. К особенностям рассматриваемой конструкции относятся:

Функционирование системы имеет следующие особенности:

• Система содержит рабочую жидкость, поглощающую тепловую энергию.
• Пар переходит из более теплой точки в более холодную.
• Законы физики диктуют, что пар конденсируется обратно в жидкость и испускает сохраненную температуру.
• Через фитиль вода течет обратно в теплую точку, где снова превращается в пар.

Конструкция герметична и работает с высокой эффективностью. Достоинством можно назвать то, что конструкция меньше по размеру и проще в эксплуатации.

Поворотного типа можно назвать современной версией.На границе приточного и вытяжного каналов расположено устройство с лопастями — они медленно вращаются. Устройство сконструировано таким образом, что пластины нагреваются с одной стороны и передаются с другой путем вращения. Это потому, что лезвия расположены под углом для перенаправления тепла. Характеристики роторной системы включают следующее:

• Довольно высокий КПД. Как правило, пластинчатые системы и трубчатые системы имеют КПД не более 50%. Это связано с тем, что в них нет активных элементов.Путем перенаправления воздушного потока эффективность системы может быть увеличена до 70-75%.
• Вращение лопастей также определяет решение проблемы конденсации на поверхности. Также решается проблема с низкой влажностью в холодное время года.

Однако есть и недостатки:

• Как правило, чем сложнее система, тем она менее надежна. В роторной системе есть вращающийся элемент, который может выйти из строя.
• Если в помещении повышенная влажность, то использовать конструкцию не рекомендуется.

Также важно понимать, что камеры рекуператоров не имеют герметичного разделения. Этот момент определяет передачу запаха из одной камеры в другую. В целом роторная система напоминает своего рода вентилятор довольно больших габаритов с громоздкими лопастями. Для повышения эффективности системы устройство необходимо подключить к источнику питания.

Теплоноситель промежуточного типа представляет собой классическую конструкцию, состоящую из водяного отопления конвекторами и насосами.Система используется крайне редко из-за ее невысокой эффективности и сложности конструкции. Однако практически незаменим, когда приточный и вытяжной каналы расположены на большом расстоянии друг от друга. Тепло передается через воду, которая уже много лет используется для создания таких систем. Для обеспечения циркуляции воды вне зависимости от расположения устройств в системе устанавливается насос. Важно понимать, что особенности конструкции в этом случае определяют низкую надежность системы и необходимость периодических проверок.

Особенности системы вентиляции с рекуперацией тепла, принцип ее действия

Приточно-вытяжная вентиляция с рекуперацией тепла: принцип работы, обзор достоинств и недостатков

Подача свежего воздуха в холодный период времени приводит к необходимости его подогрева для обеспечения правильного микроклимата в помещении.Приточно-вытяжная вентиляция с рекуперацией тепла позволяет минимизировать затраты на электроэнергию.

Понимание принципов его работы позволит максимально эффективно снизить тепловые потери при сохранении достаточного объема заменяемого воздуха.

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещения серьезной проблемой является большой перепад температур между входящим и выходящим воздухом. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в домах, офисах и на производстве или недопустимый вертикальный градиент температуры на складе.

Распространенное решение проблемы — встраивание в приточную вентиляцию воздухонагревателя, с помощью которого нагревается поток. Такая система требует энергозатрат, при этом выход значительного количества теплого воздуха наружу приводит к значительным потерям тепла.

Если каналы подачи и отвода воздуха расположены рядом, можно частично передать тепло от выходящего потока к входящему. Это позволит снизить потребление электричества воздухонагревателем или полностью отказаться от него.Устройство для обеспечения теплообмена между газовыми потоками разной температуры называется рекуператором.

В теплое время года, когда температура наружного воздуха намного выше, чем температура в помещении, можно использовать рекуператор для охлаждения входящего потока.

Агрегат с рекуператором

Внутреннее устройство приточно-вытяжных систем вентиляции со встроенным рекуператором достаточно простое, поэтому есть возможность приобретать и устанавливать их самостоятельно по частям.В случае, если сборка или самостоятельная сборка вызывает затруднения, вы можете приобрести готовые решения в виде стандартного моноблока или индивидуальных сборных конструкций на заказ.

Основные элементы и их параметры

Корпус с тепло- и звукоизоляцией обычно изготавливается из листовой стали. В случае настенного монтажа он должен выдерживать давление, возникающее при вспенивании трещин вокруг агрегата, а также предотвращать вибрацию от работы вентиляторов.

В случае распределенного забора и прохождения воздуха через различные помещения к корпусу подсоединяется система воздуховодов. Он оборудован клапанами и заслонками для распределения потока.

При отсутствии воздуховодов на входе со стороны помещения устанавливается решетка или диффузор для распределения воздушного потока. На входе со стороны улицы устанавливается решетка для забора наружного воздуха для предотвращения попадания птиц, крупных насекомых и мусора в систему вентиляции.

Движение воздуха обеспечивают два вентилятора осевого или центробежного типа.При наличии рекуператора естественная циркуляция воздуха в достаточном объеме невозможна из-за аэродинамического сопротивления, создаваемого этим агрегатом.

Наличие рекуператора предполагает установку фильтров тонкой очистки на входе обоих потоков. Это необходимо для снижения интенсивности пыле-жирового засорения тонких каналов теплообменника. В противном случае для полноценного функционирования системы потребуется увеличить периодичность профилактического обслуживания.

Один или несколько рекуператоров занимают основной объем приточно-вытяжной установки. Их монтируют по центру конструкции.

В случае сильных морозов, характерных для территории, и недостаточной эффективности рекуператора для обогрева наружного воздуха, возможна установка дополнительного отопителя. Также при необходимости смонтируйте увлажнитель, ионизатор и другие устройства для создания благоприятного микроклимата в помещении.

Современные модели предусматривают наличие электронного блока управления.В комплексных модификациях есть функции программирования режимов работы в зависимости от физических параметров воздушной среды. Внешние панели имеют привлекательный внешний вид, поэтому хорошо вписываются в любой интерьер помещения.

Решение проблемы конденсации

Охлаждение воздуха, поступающего из помещения, создает предпосылки для отвода влаги и образования конденсата. В случае большого расхода большая его часть не успевает накапливаться в рекуператоре и выходит наружу.Когда воздух движется медленно, значительная часть воды остается внутри устройства. Поэтому необходимо обеспечить сбор влаги и отвод ее за пределы корпуса приточно-вытяжной системы.

Влага удаляется в закрытую емкость. Его размещают только в помещении, чтобы избежать промерзания отводных каналов при минусовых температурах. Алгоритма надежного расчета объема воды, производимой при использовании систем с рекуператором, не существует, поэтому он определяется экспериментально.

Повторное использование конденсата для увлажнения воздуха нежелательно, поскольку вода поглощает многие загрязнители, такие как человеческий пот, запахи и т. Д.

Вы можете значительно уменьшить объем конденсата и избежать проблем, связанных с его внешним видом, организовав отдельную вытяжную систему от ванной и кухни. Именно в этих помещениях воздух имеет наибольшую влажность. При наличии нескольких вытяжных систем необходимо ограничить воздухообмен между технической и жилой помещениями, установив обратные клапаны.

При охлаждении выходящего воздушного потока до отрицательных температур внутри рекуператора конденсат превращается в лед, что вызывает уменьшение свободного сечения потока и, как следствие, уменьшение объема или полное прекращение вентиляция.

Для периодического или разового размораживания рекуператора устанавливается байпас — байпасный канал для движения приточного воздуха. Когда поток проходит в обход устройства, теплообмен прекращается, теплообменник нагревается и лед переходит в жидкое состояние.Вода поступает в емкость для сбора конденсата или испаряется наружу.

Когда поток проходит через байпас, рекуператор не нагревает приточный воздух. Поэтому при включении этого режима необходимо автоматическое включение обогревателя.

Особенности различных типов рекуператоров

Существует несколько конструктивно различных вариантов реализации теплообмена между потоками холодного и нагретого воздуха. Каждый из них имеет свои отличительные особенности, определяющие основное назначение каждого типа рекуператора.

Рекуператор поперечного сечения пластинчатый

Конструкция пластинчатого рекуператора основана на тонкостенных панелях, попеременно соединенных таким образом, чтобы чередовать прохождение между ними разно-температурных потоков под углом 90 градусов. Одна из модификаций данной модели — устройство с оребренными воздуховодами. У него более высокий коэффициент теплопередачи.

Теплообменные панели могут изготавливаться из различных материалов:

• Сплавы на основе меди, латуни и алюминия обладают хорошей теплопроводностью и не подвержены ржавчине;
• пластик из полимерного гидрофобного материала с высоким коэффициентом теплопроводности; они легкие;
• гигроскопичная целлюлоза позволяет конденсату проникать через пластину и обратно в помещение.

Недостатком является возможность образования конденсата при низких температурах. Из-за небольшого расстояния между пластинами влага или лед значительно увеличивает аэродинамическое сопротивление. В случае замерзания необходимо перекрыть поступающий воздушный поток для прогрева пластин.

Преимущества пластинчатых рекуператоров следующие:

• низкая стоимость;
• длительный срок службы;
• длительный период между профилактическим обслуживанием и простотой его выполнения;
• малые габариты и вес.

Этот тип рекуператора наиболее распространен для жилых и офисных зданий. Он также используется в некоторых технологических процессах, например, для оптимизации сжигания топлива при работе печи.

Барабанный или роторный тип

Принцип работы роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла с высокой теплоемкостью. В результате взаимодействия с выходящим потоком сектор барабана нагревается, что впоследствии отдает тепло поступающему воздуху.

Преимущества роторных рекуператоров следующие:

• достаточно высокий КПД по сравнению с конкурирующими типами;
• возврат большого количества влаги, которая остается на барабане в виде конденсата и испаряется при контакте с поступающим сухим воздухом.

Рекуператоры этого типа реже используются в жилых домах с квартирной или дачной вентиляцией. Его часто используют в крупных котельных для возврата тепла в печи или для крупных промышленных, торговых и развлекательных объектов.

Однако у этого типа устройств есть существенные недостатки:

• относительно сложная конструкция с движущимися частями, включая электродвигатель, барабан и ременной привод, которая требует постоянного обслуживания;
• повышенный уровень шума.

Иногда для устройств этого типа можно встретить термин «регенеративный теплообменник», что более правильно, чем «рекуператор». Дело в том, что незначительная часть уходящего воздуха попадает обратно из-за неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на использование устройств этого типа. Например, загрязненный воздух от отопительных печей нельзя использовать в качестве теплоносителя.

Система труб и обсадных труб

Рекуператор трубчатого типа представляет собой систему тонкостенных труб малого диаметра, расположенных в изолированном кожухе, по которым протекает наружный воздух. Через кожух из помещения выводится теплая воздушная масса, которая нагревает набегающую струю.

Основными преимуществами трубчатых рекуператоров являются:

• высокий КПД, за счет противоточного принципа движения охлаждающей жидкости и поступающего воздуха;
• простота конструкции и отсутствие движущихся частей обеспечивает низкий уровень шума и отсутствие необходимости в обслуживании;
• длительный срок службы;
• наименьшее поперечное сечение среди всех типов рекуперационных устройств.

В трубках для данного типа устройств используется легкосплавный металл или, реже, полимер. Эти материалы не гигроскопичны; поэтому при значительной разнице температур потока в кожухе может образоваться интенсивная конденсация, что требует конструктивного решения для ее удаления. Еще один недостаток — металлическое наполнение имеет значительный вес, несмотря на небольшие размеры.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления.В качестве наружного кожуха обычно используются пластиковые трубы для воздуховодов, утепленные оболочкой из пенополиуретана.

Устройство промежуточного теплоносителя

Иногда приточный и вытяжной воздуховоды располагаются на некотором расстоянии друг от друга. Такая ситуация может возникнуть из-за технологических особенностей здания или санитарных требований к надежному разделению воздушных потоков.

В этом случае используется промежуточный теплоноситель, циркулирующий между воздуховодами по изолированному трубопроводу.В качестве среды для передачи тепловой энергии используется вода или водно-гликолевый раствор, циркуляция которого обеспечивается работой насоса.

В том случае, если возможно использование рекуператора другого типа, то лучше не использовать систему с промежуточным теплоносителем, так как она имеет следующие существенные недостатки:

• низкий КПД по сравнению с другими типами устройств, поэтому такие устройства не используются для небольших помещений с низким расходом воздуха;
• значительный объем и вес всей системы;
• необходимость в дополнительном электронасосе для циркуляции жидкости;
• повышенный шум от помпы.

Есть модификация данной системы, когда вместо принудительной циркуляции теплоносителя используется среда с низкой температурой кипения, например фреон. В этом случае движение по контуру возможно естественным путем, но только в том случае, если приточный воздуховод расположен выше вытяжного.

Такая система не требует дополнительных затрат энергии, но работает на обогрев только при значительном перепаде температур. Кроме того, необходимо точно настроить точку изменения агрегатного состояния теплоносителя, что может быть реализовано путем создания необходимого давления или определенного химического состава.

Основные технические параметры

Зная необходимую производительность системы вентиляции и эффективность теплообмена рекуператора, легко подсчитать экономию на обогреве воздуха для помещения в конкретных климатических условиях. Сравнивая потенциальные выгоды с затратами на приобретение и обслуживание системы, вы можете обоснованно сделать выбор в пользу рекуператора или стандартного воздухонагревателя.

Эффективность

Под КПД рекуператора понимается КПД теплоотдачи, который рассчитывается по следующей формуле:

• T p — температура приточного воздуха внутри помещения;
• Тн — температура наружного воздуха;
• Т в — температура воздуха в помещении.

Максимальное значение КПД при стандартном расходе воздуха и определенном температурном режиме указано в технической документации на устройство. Его реальная цифра будет несколько меньше. В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо соблюдать следующие правила:

• Наилучшую теплоотдачу обеспечивают противоточные, затем перекрестно-проточные и наименьшую — при однонаправленном движении обоих потоков.
• Интенсивность теплопередачи зависит от материала и толщины перегородок, разделяющих потоки, а также от продолжительности нахождения воздуха внутри устройства.

где P (м 3 / час) — расход воздуха.

Стоимость рекуператоров с высоким КПД достаточно высока, они имеют сложную конструкцию и значительные габариты. Иногда эти проблемы можно обойти, установив несколько более простых устройств, чтобы поступающий воздух проходил через них последовательно.

Производительность системы вентиляции

Объем проходящего воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных компонентов, создающих аэродинамическое сопротивление. Как правило, его точный расчет невозможен из-за сложности математической модели, поэтому экспериментальные исследования проводятся для типовых моноблочных конструкций, а комплектующие подбираются для отдельных устройств.

Мощность вентилятора необходимо подбирать с учетом производительности установленных рекуператоров любого типа, которая указывается в технической документации как рекомендуемый расход или объем воздуха, пропущенного устройством за единицу времени.Как правило, допустимая скорость воздуха внутри устройства не превышает 2 м / с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкое увеличение аэродинамического сопротивления. Это приводит к ненужному расходу энергии, неэффективному нагреву наружного воздуха и сокращению срока службы вентиляторов.

Изменение направления воздушного потока создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии внутреннего воздуховода желательно минимизировать количество поворотов трубы на 90 градусов.Воздухораспределители также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные препятствия для потока, и их необходимо периодически очищать или заменять. Один из наиболее эффективных способов оценки засорения — установка датчиков, отслеживающих падение давления в секциях до и после фильтра.

Принцип работы роторно-пластинчатого рекуператора:

Измерение КПД пластинчатого рекуператора:

Бытовые и промышленные системы вентиляции со встроенным рекуператором доказали свою энергоэффективность при сохранении тепла в помещении.Сейчас много предложений по продаже и установке подобных устройств, как в виде готовых и проверенных моделей, так и по индивидуальному заказу. Вы можете рассчитать необходимые параметры и самостоятельно выполнить монтаж.

Приточно-вытяжная вентиляция с рекуперацией тепла: устройство и работа

Многие строящиеся в настоящее время здания, как промышленные, так и жилые, имеют очень сложную инфраструктуру и спроектированы с упором на энергоэффективность. Поэтому невозможно обойтись без установки таких систем, как общеобменные системы вентиляции, системы противодымной защиты и системы кондиционирования воздуха. Для обеспечения эффективного и длительного обслуживания систем вентиляции необходимо правильно спроектировать и установить систему общей вентиляции, систему защиты от дыма и систему кондиционирования.Монтаж такого оборудования любого типа должен производиться с обязательным соблюдением определенных правил. Причем по техническим характеристикам он должен соответствовать объему и типу помещения, в котором будет эксплуатироваться (жилое, общественное, производственное).

Большое значение имеет правильная работа систем: соблюдение сроков и правил профилактических осмотров, планового профилактического обслуживания, а также правильная и качественная наладка вентиляционного оборудования.

На каждую введенную в эксплуатацию систему вентиляции в Москве составляется паспорт и эксплуатационный журнал. Паспорт составляется в двух экземплярах, один из которых хранится на предприятии, а другой — в службе технического надзора. В паспорте указаны все технические характеристики системы, сведения о проведенных ремонтных работах, к нему прилагаются копии исполнительных чертежей вентиляционного оборудования. Кроме того, в паспорте указан перечень условий эксплуатации всех узлов и частей систем вентиляции.

В соответствии с установленным графиком проводятся плановые проверки систем вентиляции. В ходе профилактических осмотров:

• Выявлены дефекты, устраняемые при текущем ремонте;
• Техническое состояние определено;
• Осуществляется частичная очистка и смазка отдельных узлов и деталей.

Все данные планового осмотра систем вентиляции должны быть указаны в журнале эксплуатации.

Также в течение рабочей смены дежурная оперативная бригада обеспечивает планово-капитальный ремонт систем вентиляции. В данную услугу входит:

• Пуск, регулировка и остановка вентиляционного оборудования;
• Контроль работы систем вентиляции;
• Контроль соответствия параметров воздушной среды и температуры приточного воздуха;
• Устранение мелких дефектов.

Пусконаладочные работы систем общей вентиляции, противодымной защиты и кондиционирования воздуха

Этап ввода в эксплуатацию — очень важный этап, ведь от ввода в эксплуатацию зависит качественная работа системы вентиляции и кондиционирования.

При вводе в эксплуатацию видна работа монтажной бригады, а параметры, указанные в проекте, проверяются и сравниваются с показателями оборудования с показателями, указанными в проектной документации. В ходе обследования проводится полная проверка технического состояния смонтированного оборудования, разводка и непрерывность устройств регулировки, установка контрольно-диагностических устройств, выявление ошибок в процессе эксплуатации оборудования.Если обнаружены отклонения, которые находятся в пределах нормы, то переналадка не происходит, и объект готовится к сдаче заказчику с оформлением всех документов.

Все мастера нашей компании имеют профильное образование, сертификаты здоровья и безопасности, большой опыт работы и все необходимые документы и сертификаты.

На этапе ввода в эксплуатацию измеряем расход воздуха в воздуховодах, уровень шума, апробацию качества монтажа оборудования, наладку инженерных систем в соответствии с параметрами проекта, аттестацию.

Пусконаладочные испытания и наладка систем вентиляции и кондиционирования должны проводиться строительно-монтажной или специализированной пуско-наладочной организацией.

Сертификация систем

Технический документ, составленный на основании аэродинамических испытаний рабочего состояния вентиляционных систем и оборудования, называется сертификатом вентиляционной системы.

СП 73.13330.2012 «Внутренние санитарно-технические системы зданий», обновленная редакция СНиП 3.05.01-85 «Внутренние санитарно-технические системы» регламентируют форму и содержание паспорта вентиляционной системы.

Получение паспорта системы вентиляции, в соответствии с требованиями указанного документа, является обязательным.

По окончании монтажных работ заказчик получает паспорт на систему вентиляции.

Паспорт должен быть получен на каждую систему вентиляции.

Паспорт необходим для регистрации приобретенного оборудования, для правильной эксплуатации такого оборудования, для достижения необходимых санитарно-гигиенических параметров воздуха.

В установленный законом срок этот документ предоставляется контролирующим и надзорным органом. Получение этого документа является неоспоримым доказательством разрешения споров с соответствующими органами.

Получение паспорта на систему вентиляции может осуществляться как отдельный вид работ, состоящий из комплекса аэродинамических испытаний. Такие мероприятия регулируются следующими постановлениями:

• СП 73.13330.2012;
• СТО НОСТРОЙ 2.24.2-2011;
• Р НОСТРОЙ 2.15.3-2011;
• ГОСТ 12.3.018-79. «Системы вентиляции. Методы аэродинамических испытаний »;
• ГОСТ Р 53300-2009;
• СП 4425-87 «Санитарно-гигиенический контроль производственных помещений»;
• СанПиН 2.1.3.2630-10.

Рециркуляция воздуха в системах вентиляции — это смешивание определенного количества вытяжного (вытяжного) воздуха с приточным. Благодаря этому достигается снижение энергозатрат на подогрев свежего воздуха в зимний период.

Приточно-вытяжная вентиляция с рекуперацией и рециркуляцией тепла,
где L — расход воздуха, T — температура.

Рекуперация тепла при вентиляции — это метод передачи тепловой энергии от потока отработанного воздуха к потоку приточного воздуха. Рекуперация тепла используется при разнице температур между вытяжным и приточным воздухом для повышения температуры свежего воздуха. Этот процесс не предполагает перемешивания воздушных потоков; процесс передачи тепла происходит через любой материал.

Температура и движение воздуха в рекуператоре

Устройства для рекуперации тепла называются рекуператорами тепла. Они бывают двух типов:

Теплообменники-рекуператоры — передают тепловой поток через стену. Чаще всего встречаются в установках приточно-вытяжных систем вентиляции.

В первом цикле они нагреваются от выходящего воздуха, во втором они охлаждаются, отдавая тепло приточному воздуху.

Вентиляция с рекуперацией тепла — наиболее распространенный способ использования рекуперации тепла. Основным элементом этой системы является приточно-вытяжная установка, в состав которой входит рекуператор. Устройство приточной установки с рекуператором позволяет передавать до 80-90% тепла нагретому воздуху, что значительно снижает мощность воздухонагревателя, в котором нагревается приточный воздух, в случае его отсутствия. теплового потока от рекуператора.

Особенности использования рециркуляции и рекуперации

Основным отличием рекуперации от рециркуляции является отсутствие смешивания воздуха из помещения наружу.Рекуперация тепла применима в большинстве случаев, в то время как рециркуляция имеет ряд ограничений, которые указаны в нормах.

СНиП 41-01-2003 не допускает повторную подачу воздуха (рециркуляцию) в следующих ситуациях:

• В помещениях, где расход воздуха определяется исходя из выброса вредных веществ;
• В помещениях, где в высоких концентрациях присутствуют болезнетворные бактерии и грибки;
• В помещениях с наличием вредных веществ, возгоняемых при контакте с нагретыми поверхностями;
• В номерах категории В и А;
• В помещениях, в которых работа ведется с вредными или легковоспламеняющимися газами, парами;
• В помещениях категории В1-В2, в которых возможно выделение легковоспламеняющейся пыли и аэрозолей;
• Из систем с местным отсосом вредных веществ и взрывоопасных смесей с воздухом;
• Из вестибюлей-шлюзов.

Рециркуляция:
Рециркуляция в приточно-вытяжных установках активно применяется чаще всего при высокой производительности систем, когда воздухообмен может составлять от 1000-1500 м 3 / ч до 10000-15000 м 3 / ч. Удаляемый воздух несет большой запас тепловой энергии, смешивая ее с внешним потоком, позволяет повысить температуру приточного воздуха, тем самым уменьшая требуемую мощность нагревательного элемента. Но в таких случаях перед повторным попаданием в помещение воздух должен пройти через систему фильтрации.

Рециркуляционная вентиляция позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% отработанного воздуха снова попадает в систему вентиляции.

Рекуперация:
Приточно-вытяжные установки с рекуперацией могут быть установлены практически при любом расходе воздуха (от 200 м 3 / ч до нескольких тысяч м 3 / ч), как малых, так и больших. Рекуперация также позволяет передавать тепло от вытяжного воздуха к приточному, тем самым снижая потребность в энергии для нагревательного элемента.

Сравнительно небольшие установки используются в системах вентиляции квартир и коттеджей. На практике приточно-вытяжные установки монтируют под потолком (например, между потолком и подвесным потолком). Это решение требует определенных требований к установке, а именно: небольшие габаритные размеры, низкий уровень шума, простота обслуживания.

Приточно-вытяжная установка с рекуперацией требует технического обслуживания, для чего требуется люк в потолке для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Основные элементы приточно-вытяжных установок

Приточно-вытяжная установка с рекуперацией или рециркуляцией, имеющая в своем арсенале как первый, так и второй процесс, всегда представляет собой сложный организм, требующий высокоорганизованного управления. За защитным коробом приточно-вытяжной установки скрываются такие основные компоненты, как:

• Два вентилятора различных типов, которые определяют производительность установки с точки зрения потребления.
• Теплообменник рекуператора — нагревает приточный воздух за счет передачи тепла от отработанного воздуха.
• Электронагреватель — нагревает приточный воздух до требуемых параметров в случае отсутствия теплового потока от вытяжного воздуха.
• Воздушный фильтр — благодаря ему наружный воздух контролируется и очищается, а также обрабатывается отработанный воздух перед рекуператором для защиты теплообменника.
• Клапаны воздушные с электроприводом — могут устанавливаться перед выходными воздуховодами для дополнительного регулирования расхода воздуха и блокировки воздуховода при выключении оборудования.
• Байпас — благодаря которому воздушный поток можно направлять мимо рекуператора в теплое время года, тем самым не нагревая приточный воздух, а подавая его прямо в помещение.
• Рециркуляционная камера — обеспечивает подмешивание удаленного воздуха к приточному, обеспечивая тем самым рециркуляцию воздушного потока.



Помимо основных компонентов вентиляционной установки, она также включает в себя большое количество мелких компонентов, таких как датчики, систему автоматизации для управления и защиты и т. Д.

Схема управления

Все составные элементы приточно-вытяжной установки должны быть правильно интегрированы в операционную систему установки и должным образом выполнять свои функции.Задачу контроля работы всех компонентов решает АСУ ТП. В установочный комплект входят датчики, анализируя их данные, система управления регулирует работу необходимых элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные задачи взаимодействия всех элементов установки между собой.

Панель управления вентиляцией

Несмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления из установки таким образом, что с первого прикосновения видно и пользоваться установкой приятно на протяжении всего срока службы.

Пример. Расчет эффективности рекуперации тепла:
Расчет эффективности использования рекуперативного теплообменника по сравнению с использованием только электрического или только водонагревателя.

Рассмотрим систему вентиляции с расходом 500 м 3 / ч. Расчеты будут производиться на отопительный сезон в Москве. Из СНиП 23-01-99 «Строительные климатологи и геофизики» известно, что продолжительность периода со среднесуточной температурой воздуха ниже + 8 ° С составляет 214 дней, средняя температура периода со среднесуточной температурой ниже + 8 ° С это -3.1 ° С …

Рассчитаем необходимую среднюю тепловую мощность:
Для того, чтобы нагреть уличный воздух до комфортной температуры 20 ° C, потребуется:

N = G * C p * ρ ( дюйм-га) * (t int -t avg) = 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Это количество тепла в единицу времени может быть передано приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электронагревателем;
2. Нагрев приточного теплоносителя, отводимого через рекуператор, с дополнительным подогревом электронагревателем;
3. Подогрев наружного воздуха в водяном теплообменнике и т. Д.

Расчет 1: Тепло передается приточному воздуху посредством электрического нагревателя. Стоимость электроэнергии в Москве S = 5,2 руб. / (КВт * ч). Вентиляция работает круглосуточно, за 214 дней отопительного периода сумма денег в этом случае будет равна:
C 1 = S * 24 * N * n = 5,2 * 24 * 4,021 * 214 = 107 389,6 руб. / (Отопительный период)

Расчет 2: Современные рекуператоры передают тепло с высокой эффективностью.Дайте рекуператору нагреть воздух на 60% необходимого тепла за единицу времени. Тогда электронагревателю необходимо израсходовать следующее количество мощности:
Н (электрическая нагрузка) = Q — Q rec = 4,021 — 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать весь отопительный период, получаем сумму за электроэнергию:
C 2 = S * 24 * N (электрическая нагрузка) * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб. / (Отопление период)

Расчет 3: Для нагрева наружного воздуха используется водонагреватель.Ориентировочная стоимость тепла от технической горячей воды за 1 Гкал по г. Москве:
См м. = 1500 руб. / Гкал Ккал = 4,184 кДж

Для отопления нам потребуется следующее количество тепла:
Q (гв) = N * 214 * 24 * 3600 / (4,184 * 106) = 4,021 * 214 * 24 * 3600 / (4,184 * 106) = 17,75 Гкал

При эксплуатации вентиляции и теплообменника в течение холодного периода года сумма денег за тепло технической воды:
C 3 = S (в год.) * Q (вкл. Вкл.) = 1500 * 17,75 = 26 625 руб / (отопительный период)

Результаты расчета затрат на подогрев приточного воздуха на отопление
период года:

Из приведенных выше расчетов видно, что наиболее экономичным вариантом является использование контура горячего водоснабжения. Кроме того, при использовании рекуперативного теплообменника в приточно-вытяжной системе вентиляции значительно сокращаются затраты на нагрев приточного воздуха по сравнению с использованием электрического нагревателя.

В заключение хотелось бы отметить, что применение агрегатов с рекуперацией или рециркуляцией в системах вентиляции позволяет использовать энергию вытяжного воздуха, что дает возможность снизить затраты энергии на нагрев приточного воздуха, следовательно, снижаются денежные затраты на эксплуатацию системы вентиляции. Использование тепла вытяжного воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в которой любой доступный вид энергии используется наиболее полно и эффективно.

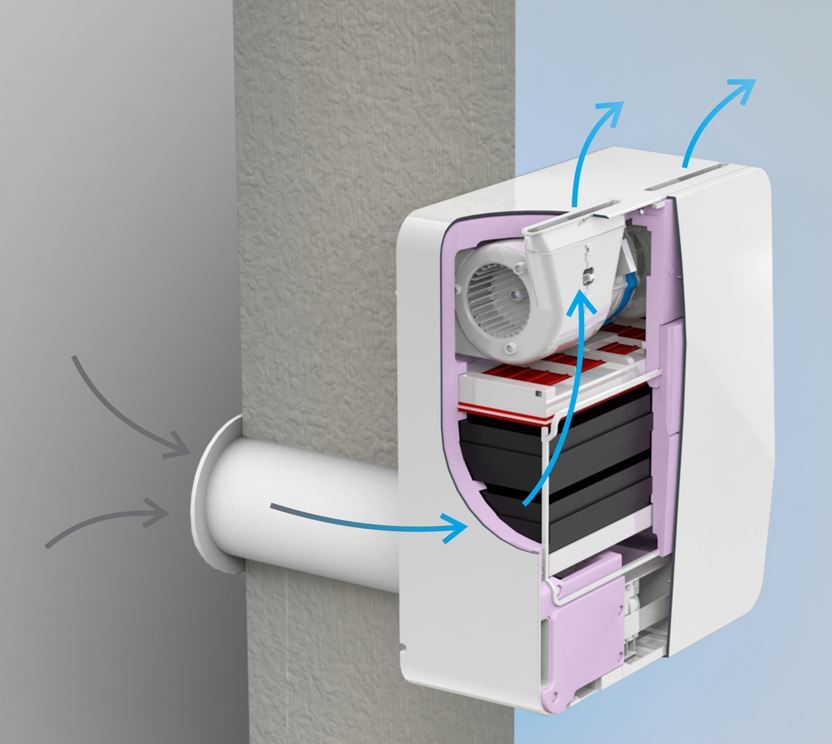

Многие считают, что рекуператор воздуха для квартиры — вещь необязательная, без которой можно обойтись. Как приточно-вытяжная вентиляция может снизить расходы на отопление, если весь дом подключен к центральной сети? На самом деле снизить затраты не удастся, но сохранить тепло удастся. Кроме того, рекуператор выполняет ряд других не менее важных задач. Какие — читайте в нашей статье.

Прана 150

Квартирный вентилятор российского производства мощностью 32 Вт / ч с максимальной эффективностью 91%.Скорость воздухообмена составляет 115 кубометров в час для приточного воздуха, 105 кубометров в час для вытяжного воздуха, 25 кубометров в час в ночном режиме. Пользователи жалуются, что рекуперация неэффективна, воздух даже не успевает прогреться до комнатной температуры, а вот по вентиляции здесь все ставят максимальные оценки.

Электролюкс ЭПВС-200

Приточно-вытяжная установка с пластинчатыми теплообменниками, производящая более 200 кубометров воздуха в час. Предназначен для жилых домов, офисов, небольших производственных помещений.Эффективно очищает воздух от пыли и всех загрязнений, сушит и ионизирует его.

Мощность 70 Вт. На входе и выходе установлены фильтры тонкой очистки класса F5 (EU5). Система самодиагностики.

ВИДЕО: Самый простой и дешевый способ проветрить помещения с закрытыми окнами

Пассивный дом • село Лозен, Болгария • дизайн Дидпроект

село Челюстница, Болгария

СОЗДАН

деревня Големо Малово, БОЛГАРИЯ

ПАССИВНЫЙ ДОМ

Город Костинброд, Болгария

ВСТРОЕННЫЙ, ДИЗАЙН

Деревня Овчарци, Болгария

КОНСТРУКЦИЯ

Село Поповяне, Болгария.

КОНСТРУКЦИЯ

Витинья, Болгария

СТРОИТЕЛЬНО, ПРОЕКТНО, в стадии строительства

Село Коларово, Болгария

КОНСТРУКЦИЯ

село Панчарево, Болгария

КОНСТРУКЦИЯ

село Марица, Болгария

КОНСТРУКЦИЯ

село Живково, Болгария

КОНСТРУКЦИЯ

село Марица, Болгария

СОЗДАН

ДЕРЕВНЯ МАРИЦА, БОЛГАРИЯ

СОЗДАН

село Марица, Болгария

КОНСТРУКЦИЯ

село Широки дол, Болгария

КОНСТРУКЦИЯ

село Памидово, Болгария

КОНСТРУКЦИЯ

село Памидово, Болгария

КОНСТРУКЦИЯ

Эффективная вентиляция и нагретый воздух Принципиальная схема приточной вентиляции с рекуператором

Рециркуляция воздуха в системах вентиляции — это смешение определенного количества отработанного (вытяжного) воздуха с приточным потоком.Таким образом снижаются затраты энергии на обогрев свежего воздуха в зимний период.

Схема приточно-вытяжной вентиляции с рекуперацией и рециркуляцией,
где L — расход воздуха, T — температура.

Рекуперация тепла в вентиляции — это способ передачи тепловой энергии от потока вытяжного воздуха к потоку приточного воздуха. Рекуперация используется при наличии разницы температур между удаляемым и приточным воздухом для повышения температуры свежего воздуха.Этот процесс не означает смешения воздушных потоков, процесс теплопередачи происходит через любой материал.

Температура и движение воздуха в рекуператоре

Устройства, осуществляющие рекуперацию тепла, называются рекуператорами тепла. Их два вида:

Рекуперация теплообменников — Передают тепловой поток через стену. Чаще всего встречаются в установках приточно-вытяжных систем вентиляции.

В первом цикле они нагреваются от выходящего воздуха, а во втором охлаждаются, отдавая тепло источнику питания.

Система приточно-вытяжной вентиляции с рекуперацией — наиболее распространенный способ использования рекуперации тепла. Основным элементом этой системы является приточно-вытяжная установка, в которую входит рекуперация. Устройство приточного агрегата с рекуператором позволяет передавать нагретому воздуху до 80-90% тепла, что значительно снижает мощность носителя, в котором нагретый происходит приточный воздух, в случае нехватки теплового потока от рекуператора.

Особенности применения рециркуляции и рекуперации

Основным отличием рециркуляции от рециркуляции является отсутствие смешивания воздуха из помещения во внешний.Рекуперация тепла применима в большинстве случаев, при этом утилизация имеет ряд ограничений, которые прописаны в нормативных документах.

Снип 41-01-2003 не допускает повторную подачу воздуха (рециркуляцию) в следующих ситуациях:

• Помещения, расход воздуха в которых определяется при расчете выделенных вредных веществ;
• В помещениях, в которых присутствуют болезнетворные бактерии и грибки в повышенных концентрациях;
• В помещениях с наличием вредных веществ, ослабленных контактом с поверхностями нагрева;
• В номере категории В и А;
• В помещениях, в которых работают с вредными или горючими газами, парами;
• В помещениях категории В1-В2, в которых может быть выделено горение пыли и аэрозолей;
• Из систем с наличием в них локальных углеводородов и взрывоопасных смесей с воздухом;
• От тамбурных шлюзов.

Рециклинг:
Рециклинг в приточно-вытяжных установках активно используется чаще всего с высокой производительностью системы, когда воздухообмен может составлять от 1000-1500 м 3 / ч до 10 000-15000 м 3 / ч. Удаляемый воздух несет большой запас тепловой энергии, смешивая ее с внешним потоком, позволяет повысить температуру приточного воздуха, тем самым уменьшив требуемую мощность нагревательного элемента. Но в таких случаях воздух должен пройти через систему фильтрации воздуха, прежде чем снова наполнять помещение.

Вентиляция с рециркуляцией позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% удаляемого воздуха снова попадает в систему вентиляции.

Восстановление:
Воздухоотводящие установки При рекуперации можно установить практически любой расход воздуха (от 200 м 3 / ч до нескольких тысяч м 3 / ч), как малый, так и большой. Рекуперация также позволяет передавать тепло от отработанного воздуха в приточную, тем самым снижая потребность в энергии на нагревательный элемент.

Сравнительно небольшие установки используются в системах вентиляции квартир, коттеджей. На практике приточно-вытяжные установки монтируют под потолком (например, между перекрытием и навесным потолком). Это решение требует выполнения некоторых специфических требований, а именно: небольшие габаритные размеры, низкий уровень шума, простота обслуживания.

Приточно-вытяжная установка с рекуперацией требует технического обслуживания, которое обязывает проводить в перекрытии люка для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Основные элементы приточно-вытяжной установки

Приточно-вытяжная установка с рекуперацией или рециклингом, имеющая в своем арсенале и первый, и второй процесс, всегда представляет собой сложный организм, требующий высокоорганизованного управления. За своей защитной коробкой приточно-вытяжная установка скрывает такие основные компоненты, как:

• Два вентилятора Различные типы, которые определяют производительность затрат на потребление.
• Рекуперация теплообменника — Нагревает воздух дифферента за счет передачи тепла от удаляемого воздуха.
• Электронагреватель — Нагревает воздух дифферента до нужных параметров в случае отсутствия теплового потока от отработанного воздуха.
• Воздушный фильтр — За счет этого контролируется и очистка наружного воздуха, а также обработка выхлопных газов в рекуперацию для защиты теплообменника.
• Клапан воздушный С электроприводом — может устанавливаться перед выходными воздуховодами для дополнительного контроля расхода воздуха и перекрытия каналов при выключении оборудования.
• Байпас «Благодаря которому поток воздуха может быть направлен рекуператором в теплый период года, тем самым не нагревая приточный воздух, а направляя его прямо в помещение.
• Камера рециркуляции — обеспечивает нагрев воздуха, удаляемого в обрезку, тем самым обеспечивая рециркуляцию воздушного потока.



Помимо основных компонентов приточно-вытяжной установки, в нее также входит большое количество второстепенных компонентов, таких как датчики, система автоматизации управления и защиты и т. Д.

Схема управления

Все компоненты приточно-вытяжных элементов установки должны быть надлежащим образом интегрированы в систему установки и выполнять свои функции в должном объеме.Задачу управления работой всех компонентов решает автоматизированная система технологического управления. Настройки входят в настройку, анализируя их данные, система управления корректирует работу нужных пунктов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные задачи взаимодействия всех элементов установки.

Панель управления вентиляцией

Несмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку панель управления с установки в таком виде, чтобы с первого прикосновения она была понятной и приятной. использовать установку на протяжении всего ее обслуживания.

Пример. Расчет эффективности рекуперации тепла:
Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м 3 / ч. Расчеты будут проводиться на отопительный период в Москве. Из СНиПА 23-01-99 «Строительные климатологи и геофизики» известно, что продолжительность периода со среднесуточной температурой воздуха ниже + 8 ° С составляет 214 дней, средняя температура периода со среднесуточной температурой ниже. чем + 8 ° C равно -3.1 ° С.

Рассчитайте необходимую среднюю тепловую мощность:
Для того, чтобы нагреть уличный воздух до комфортной температуры 20 ° C, потребуется:

N = g * c p * ρ ( в га) * (t vn -t cp) = 500/3600 * 1,005 * 1,247 * = 4021 кВт

Это количество тепла в единицу времени может быть передано приточному воздуху несколькими способами:

1. Воздухонагреватель с электронагревателем;
2. Обогрев всасываемого теплоносителя, отводимого через рекуператор, с дополнительным нагревателем электронагревателем;
3. Нагрев наружного воздуха в водяных теплообменниках и т. Д.

Расчет 1: Измените тепло на приточный воздух с помощью электрического нагревателя. Стоимость электроэнергии в Москве S = 5,2 руб. / (КВт * ч). Вентиляция работает круглосуточно, за 214 дней отопительного периода сумма средств в этом случае будет равна:
С. 1 = S * 24 * n * n = 5,2 * 24 * 4,021 * 214 = 107 389,6 руб / (от.период)

Расчет 2: Современные рекуператоры осуществляют теплопередачу с высокой эффективностью.Пусть рекуператор нагревает воздух на 60% необходимого тепла за единицу времени. Тогда следует ожидать, что ТЭН израсходует следующее количество мощности:
Н (эл. Нагр) = Q — Q ре = 4021 — 0,6 * 4021 = 1,61 кВт

При условии, что вентиляция будет работать весь период отопительного периода, получаем количество электроэнергии:
C 2 = S * 24 * N (эл. Нагр) * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб / (Отоп.период)

Расчет 3: Водонагреватель используется для нагрева наружного воздуха. Ориентировочная стоимость тепла от технической горячей воды за 1 Гкал в Москве:
S GV = 1500 руб. / Гкал. Ккал = 4 184 кДж

Для обогрева нам понадобится следующее количество тепла:
Q (ГВ) = N * 214 * 24 * 3600 / (4,184 * 106) = 4,021 * 214 * 24 * 3600 / (4,184 * 106 ) = 17,75 Гкал

При работе вентиляционно-теплообменных аппаратов на протяжении холодного периода года количество средств на утепление технической воды:
С 3 = S (Г.В.) * Q (Г.В.) = 1500 * 17,75 = 26 625 руб / (от.период)

Результаты расчетов стоимости отопительного воздуха для отопления
Период года:

Из приведенных выше расчетов видно, что наиболее экономичным вариантом является использование контура горячей технической воды. Кроме того, при использовании рекуперативного теплообменника в приточно-вытяжной системе вентиляции значительно сокращаются затраты на нагрев приточного воздуха по сравнению с использованием электрического нагревателя.

В заключение я хотел бы отметить, что использование систем рекуперации или рециркуляции в системах вентиляции позволяет использовать энергию, которая удаляется, что снижает затраты энергии на нагрев приточного воздуха, следовательно, денежные затраты на эксплуатацию система вентиляции уменьшена. Использование отводимого тепла воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в которой любой доступный вид энергии наиболее полезен.

Рекуператор (лат.Прием назад, возврат) — специальное приточно-вытяжное устройство, удаляющее отработанный воздух и подающее свежий воздух с улицы. Один из ключевых конструктивных элементов — теплообменник. Его функциональное назначение — отбор тепла, а в некоторых системах и влаги в удаляемом воздухе и его передача входящему свежему воздуху. Все рекуператоры отличаются низким энергопотреблением.

Из какого материала изготавливают теплообменники в рекуператорах?

Материал теплообменника — один из важных факторов, который необходимо учитывать при выборе вентсистемы.Он учитывает индивидуальные особенности системы работы системы, чтобы узел прослужил как можно дольше. На данный момент при изготовлении теплообменника используются: алюминий, медь, керамика, пластик, нержавеющая сталь и бумага.

Каковы преимущества восстановления дома?

Преимуществ вентиляции с рекуперацией много, среди наиболее значимых стоит отметить возможность обеспечить как приток, так и вытяжку, а также экономию затрат на обогрев / охлаждение помещения до 50%, нормализацию влажности и снижение уровня влажности. вредные вещества в воздухе помещения.Устройство способно обеспечить благоприятный микроклимат вне зависимости от времени года и погоды на улице.

Какое количество тепла сохраняет рекуперацию?

Любое устройство обеспечивает уровень восстановления 70-90%. Показатель зависит от внешних условий и режима работы. При организации всей вентиляции помещения на рекуператорах можно добиться экономии затрат / затрат на охлаждение до 60%

Например, для климатической зоны Сибири использование рекуперации позволяет сэкономить на электроэнергии (при использовании навеса) до 50-55%.

Есть ли риск возникновения сквозняков при работе рекавери?

Производительность рекуперированных не позволяет оформить тягу в прямом смысле этого слова, однако при выборе места установки лучше минимизировать ощущение дискомфорта в возможные морозные дни в будущем и не размещать инструменты прямо над рабочими и кроватями.

Можно ли установить рекуператор в городской квартире?

Можно, но с некоторыми оговорками.Рекуператоры не рекомендуется устанавливать в закрытых помещениях с исправно работающим вялым наружным воздухом. Но если оконные проемы закрываются стеклопакетами, и общая вытяжная система работает плохо. Это приточно-вытяжная система с рекуперацией, которая является эффективным средством борьбы с навозом, повышенной влажностью, плесенью и неприятными запахами.

Насколько шумно работают бытовые реставраторы?

Каждая конкретная установка имеет свой индикатор — зависит от мощности и режима работы. Но в целом уровень шума на первой скорости настолько незначителен, что большинство людей его не замечает.А на последних скоростях шумит любое устройство.

Правда ли, что рекуператоры эффективно решают проблему влажности в помещениях?

Если чрезмерная влажность в помещениях появляется из-за малоэффективной вентиляции или ее полного отсутствия, то установка любого рекуператора кардинально изменит ситуацию в лучшую сторону. Оборудование обеспечит нормальный воздухообмен в помещении, что означает естественный отвод влаги.

Каков уровень энергопотребления бытовых рекуператоров?

Любая система вентиляции с рекуперацией относится к экономичному климатическому оборудованию.Потребляет от 2 до 45 Вт / ч электроэнергии. Что в денежном эквиваленте примерно от 100 до 1500 рублей в год.

Какой должна быть толщина стены для установки настенного рекуператора?

Если толщина стеновой конструкции 250 мм и более, то с установкой бытовой системы вентиляции с рекуперацией проблем не возникнет — все выполняется по стандартному алгоритму. Если этот параметр ниже указанного показателя, индивидуальные решения применяют специалисты.Например, у Vakio есть модель для тонких стен Vakio Lumi и Marley Menv 180 Special Wall Extension Blend. Также существуют системы, не требующие большой толщины стенок, такие как Mitsubishi Lossnay VL-100.

Какое количество вентустановок оптимально для одной квартиры?

Нормальным воздухообменом считается, когда за один час воздух в помещении полностью обновляется. При средней линии комнаты в 18 метров и высоте потолка 2,5 м получается, что за час нужно подать и убрать около 45 кубометров.С такой задачей справится практически любое домашнее восстановление. Однако есть другой способ рассчитать необходимый объем воздуха — по количеству людей в помещении. В этом случае по закону Москвы необходимо сдавать и вывозить 60 кубометров в час на человека. В этом случае бытовые рекуператоры устанавливаются попарно и этот способ считается наиболее оптимальным.

Существуют ли такие постройки, в которых нельзя использовать бытовую технику?

Прямых запретов на установку бытовых реставраторов нет, однако в зданиях, памятниках архитектуры, охраняемых государством, нельзя делать отверстия в стене, во всех остальных постройках организация отверстия диаметром до до 200 мм не запрещено.Ограничением также могут служить высокие этажи с сильным ветром и помещения с очень сильной общей вытяжкой, здесь установка рекуператоров не рекомендуется.

Есть ли установка систем вентиляции в уже эксплуатируемых зданиях, где живут люди?

Где конденсат?

Высокая степень рекуперации тепла создает условия для появления конденсата — это естественный процесс. В установках с рекуперацией тепла за счет части этой влаги происходит набегающий воздушный поток, то есть в помещении создаются комфортные климатические условия.А сверху специальная крышка раскладывается таким образом, чтобы не оседать на фасаде. В любую погоду на улице система переключения передач предотвращает появление точки росы. И тогда оборудование не зависает. Также стоит отметить, что количество выделяемого конденсата совсем невелико.

В чем особенность работы вентиляции летом?

Отличий в работе оборудования зимой и летом нет. Всегда соблюдается главный принцип — тепло остается в той среде, где изначально находится.Таким образом, температурный режим в любое время года не меняется при включении рекуперации тепла. А если требуется воздушное охлаждение, функция отключается — с помощью контроллеров отображается режим «Вентиляция».

Есть ли какая-то конкретная вентиляция санузла на базе бытовых рекуператоров?

Актуальность наличия установки в ванной переоценить невозможно — из помещения удаляется излишняя влага, а температурный режим остается комфортным.В ванных комнатах рекомендуется устанавливать рекуператоры с датчиком влажности, поэтому вентиляция будет работать автоматически и только тогда, когда это необходимо.

Могут ли размножаться микробы в бытовых рекуператорах?

Прежде всего отметим, что проблема микробов связана с силами, в которых влага накапливается длительное время. А так как теплообменник устройства полностью высушен в любых условиях, то никакие микроорганизмы в нем размножаться не могут. Для полной уверенности рекомендуем 2 раза в год проводить профилактическую очистку теплообменника — промыть просто под проточной водой или в посудомоечной машине.Также элемент можно очищать паром.

Какая частота чистки вентиляционных устройств?

Однозначного ответа нет. Учитывается ряд факторов — интенсивность эксплуатации помещения, его назначение, климатическая зона. Рекомендуем визуально контролировать степень загрязнения фильтров и теплообменников и по мере необходимости очищать.

Будет ли дыра в стене под рекуператором, источником проникновения холода в помещение?

Пока система работает в режиме восстановления, риск «мостика холода» равен нулю.При выключении системы в теплообменнике тепло закрывает отверстие и не уходит. Правда, важно правильное расположение теплообменника — он должен быть достаточно далеко выступающим наружу, а со стороны помещения должен быть запорный воздушный клапан.

К кому обратиться по поводу выбора места расположения магазинов жилетов?

Подбор оптимального размещения вентиляционных установок с рекуперацией — услуга бесплатна для клиентов нашей компании.Мы готовы предоставить в удобное для вас время выезд с объекта.

Можно ли самостоятельно установить бытовой рекавери?

Теоретически дома из сип-панелей, деревянных и каркасных домов рекуператор можно установить самостоятельно, однако прибор лишается гарантии на установку, а зачастую и гарантии на сам прибор. В каменных домах самостоятельно установить рекуператор не представляется возможным, так как для этого требуется дорогостоящее профессиональное оборудование, не используемое в быту, а также специалист по алмазному бурению.

Цена: 25500 руб.

Установки с рекуперацией и пластинчатым теплообменником Mitsubishi Lossney предназначены для воздухообмена и поддержания относительной влажности в не больших помещениях различного назначения. Сделано в Японии. .

Цена: 62 600 руб.

Приточно-вытяжные установки с рекуперацией тепла, Daikin ( ВАМ-150Ф, ВАМ-250Ф, ВАМ-350ФБ, ВАМ-500ФБ, ВАМ-650ФБ, ВАМ-800ФБ, ВАМ-1000ФБ, ВАМ-1500ФБ, ВАМ-2000ФБ ), предназначенные для воздухообмена, энергосбережения и поддержания относительной влажности в помещениях различного назначения.Они подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Основная отличительная черта установок Daikin — это высокий КПД и низкое энергопотребление. Эти вентиляционные установки могут работать как автономно, так и в составе систем кондиционирования VRV, а также вместе с увлажнителями воздуха.

Цена: 51 500 руб.

Приточно-вытяжные установки с пластинчатым рекуператором , MITSUBISHI LOSSNEY ( LGH-15RX5ELGH-5E, LGH-25RX5ELGH-5E, LGH-35RX5ELGH-5E, LGH-50RX5ELGH-5E, LGH-50RX5ELGH-5E, LGG-65 -5E, LGH-100RX5ELGH-5E ), предназначенные для воздухообмена, энергосбережения и поддержания относительной влажности в помещениях различного назначения.Они отлично подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Главная отличительная черта установок Lossney — высокий КПД и низкое энергопотребление. Сделано в Японии. .

Цена: 29500 руб.

поймал Рекуперативная вентиляция, Electrolux ( ЭПВС-200, ЭПВС-300, ЭПВС-450, ЭПВС-650, ЭПВС-1100, ЭПВС-1300, ), предназначенная для воздухообмена, энергосбережения и поддержания относительной влажности в помещении. помещения различного назначения.Они отлично подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Главная отличительная черта установок ELECTROLUX STAR — высокий КПД до 90% и низкое энергопотребление.

Цена: 131 000 руб.

Серия поставщиков вытяжной вентиляции с пластинчатым рекуператором , ТУРКОВ ЗЕНИТ ( 200 Heco, 350 Heco, 450 Heco, 550 Heco ), предназначена для вентиляции, энергосбережения и поддержания относительной влажности в различных местах.Они отлично подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Установки непрерывного действия с рекуперацией тепла ТУРКОВ имеют возможность подключения электронагревателя 1,5 кВт, что позволяет регулировать температуру поступающего в помещение воздуха.
Управление ПО Wi-Fi и Modbas. с системой умного дома.

Цена: 29400 руб.

Серия установок вытяжной вентиляции с пластинчатым рекуператором , Dantex DV ( DV-200HRE, DV-250HRE, DV-350HRE, DV-400HRE, DV-500E, DV-600HRE, DV-800HRE, DV-1000HRE, DV-1200HRE ), предназначенный для вентиляции, энергосбережения и поддержания относительной влажности в различных местах.Они отлично подходят для загородных домов, коттеджей, квартир и коммерческих помещений. Установки непрерывного вытяжки с рекуперацией тепла DANTEX должны регулировать температуру поступающего в помещение воздуха и низкую потребляемую мощность.

Цена: 36500 руб.

Серия приточно-вытяжных установок с рекуперацией тепла Royal Clima ( RCS 350, RCS 500, RCS 650, RCS 950, RCS 1350, RCS 1500 ), предназначенных для воздухообмена, энергосбережения и поддержания относительной влажности в помещениях различной целей.Высокая эффективность и низкое энергопотребление.

Цена: 87 900 руб.

С роторным рекуператором тепла UNI ( Норвегия ) Предназначен для вентиляции и энергосбережения в помещениях загородных домов, коттеджей, квартир. Главной отличительной особенностью установок является встроенный электрический воздухонагреватель , позволяющий регулировать температуру на выходе из помещения, низкое энергопотребление и большой диапазон рабочих температур. Приточный выхлоп Установки Uni можно подключить к системе «Умный дом» по протоколу Modbus.

Вопросов, рассмотренных в материале:

• Что такое вентиляция с рекуперацией тепла
• Схема восстановительной вентиляции
• Какие преимущества имеет система восстановительной вентиляции
• Типы рекуператоров вентиляции
• Как выбрать приточные вентиляционные установки с рекуперацией тепла
• Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Каждый, конечно, по-своему представляет, насколько комфортно должно быть обустроено жилье.Для одних первостепенное значение будет иметь внешний вид, интерьер помещения, для других будут учтены важнейшие удобства. Но что бы мы ни предпочли, в любом случае большинство согласится, что для того, чтобы жилье было комфортным, необходимо, чтобы в нем была оптимальная температура — в холодное время года тепло, а в жаркую погоду — прохладно.

Конечно, как бы мы ни создавали такие условия, они всегда связаны с определенными затратами. Мы можем использовать такие устройства, как кондиционеры, вентиляторы, обогреватели.Кто-то предпочел сделать ремонт таким образом, чтобы заделать места герметиком. И такой ход действительно позволит сохранить внутреннюю температуру, но нельзя забывать, что в таких случаях не удастся избежать одной серьезной неприятности — жилье перестанет рисковать, так что ни о каком комфорте речи не будет. . Единственный выход — сделать вентиляцию для обеспечения движения воздуха. Кого-то может беспокоить, не будет ли в этом плане дополнительных затрат на электроэнергию. Но они даже уменьшатся, если вы выберете вентиляцию с рекуперацией тепла для частного дома, квартиры или промышленного объекта.Что это такое, как это работает? Об этом и многом другом расскажет эта статья.

Вентиляция дома с рекуперацией тепла — одна из систем принудительной вентиляции. Обычно в нем предусмотрено воздушное отопление. Частично эту функцию выполняет рекуператор — устройство, предназначенное для нагрева воздуха, хотя основной нагрев обеспечивается не им, а за счет воздухонагревателя.

Конечно, о приточно-вытяжной вентиляции с рекуперацией тепла вы никогда не слышали, но это не значит, что это новое изобретение.Скорее всего, введено в заблуждение латинское слово «восстановление», которое можно перевести на русский язык как «возврат потраченного». В этом раскрывается вся суть: теплообменник — это особый теплообменник, то есть устройство, довольно распространенное в системах вентиляции, хотя в России он применяется пока не так часто, как за рубежом. Как происходит рекуперация вентиляции частного дома или квартиры? Давайте рассмотрим это подробнее.

Рекуперация тепла — это возврат тепла, покидающего помещение.Суть в том, что бывают входящие и наружные потоки воздуха. В то же время воздух, выходящий из комнаты, нагревается за счет теплообмена. Это происходит в холодное время года, а в жаркие дни, например летом, уходящий воздух наоборот охлаждает входящие потоки. Но в таких ситуациях правильнее говорить о восстановление холода .

Очевидно, что такая процедура необходима для того, чтобы пользователь экономил имеющиеся средства, потому что, когда вентиляция не оснащена рекуперацией, много тепла уходит на улицу, а не повторно используется в помещении.Соответственно, увеличиваются счета за отопление, потому что, по сути, мы освещаем улицу, расходуя непомерное количество тепла впустую. Именно для того, чтобы не было таких отходов и огромных счетов, и стоит подумать об установке вентиляции с рекуперацией тепла. Ведь так вы вернете воздух, который нагрелся, не дадите теплу покидать комнату, сэкономите деньги.

Неудивительно, что вентиляция с рекуперацией становится все более популярной и классические форточки ничем не могут противостоять такой конструкции.Это логично, ведь приточная вентиляция с рекуперацией не намного дороже обычной, а ее обслуживание совершенно элементарно. В связи с этим многие предпочитают забыть о климатическом оборудовании, которое когда-то позиционировалось как наиболее эффективное в сочетании с системами вентиляции. Рекуперация намного выгоднее и с точки зрения рационального использования электроэнергии, и с точки зрения экономии затрат на отопление. Его невысокая стоимость сравнивается со стоимостью освещения энергосберегающими лампочками.

Чем еще привлекает потребителей система приточно-вытяжной вентиляции с рекуперацией воздуха?

Во первых Такие устройства имеют небольшие габариты.

Во вторых Они не портят интерьер.

Третье У них низкий уровень шума.

Четвертый При минимальных затратах мы получаем максимальную эффективность работы.

Востребованы и государственные учреждения, среди которых можно выделить следующие:

• Кинотеатры и театры.
• Столовые приборы, кафе, закусочные.
• Библиотеки.
• Гостиницы и гостиницы.
• Станция.
• Офисы и коммерческие помещения.

Проект системы вентиляции с восстановлением частного дома, многоэтажки и др. Разнообразие подобных устройств позволяет подобрать их для любого случая. Различная мощность таких конструкций дает возможность найти вариант даже для построек, в которых есть жилой подвал.

Важно понимать, что приточная вентиляция с рекуперацией тепла для квартиры или дома — это принудительная система. Его отличает наличие вентиляторов, которые обеспечивают движение воздушного потока в любое удобное время и не зависят от внешних факторов, например, тяги, возникающей из-за разницы температур.

Схема восстановительной вентиляции

Как мы неоднократно отмечали, основным преимуществом такой системы является возможность управления взаимодействием притока и отвода воздуха. За счет этого мы значительно снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

А теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

КПД . Естественное удаление воздуха не всегда является удобным решением, потому что мы зависим от обстоятельств, условий окружающей среды, разницы температур. В связи с этим намного проще использовать вентиляционную систему с рекуперацией, способную принудительно прогонять воздух. Простой пример принудительной вентиляции — кухонная вытяжка. Более сложные устройства способны на все остальное, избавиться от лишней влаги. Но это простое вытяжное оборудование. В нашем случае есть приточно-вытяжные системы, которые могут организовать движение воздушного потока сразу в обе стороны, перемешать их и сформировать необходимые температуры для комфортного пребывания человека в помещении, то есть осуществить рекуперацию воздуха.

Рентабельность. Следует отметить, что системы рекуперации способны окупить свою стоимость за счет экономии на отоплении и электроэнергии. Существенно сокращаются расходы, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Спросите у знакомых, сколько отапливает дачный дом, если у вас его нет. Цифры будут впечатляющими. Представьте, сколько средств может сэкономить вентиляция при восстановлении. В случае износа недорогих вещей, вы можете заменить их без негативных последствий.В теплое время года можно сэкономить на климатической технике, в части снижения выбросов в атмосферу вредных веществ. Да, даже с точки зрения экологии, у вас будет значительно меньше ущерба природе, потому что на все время уменьшите нагрузку на сеть. И пусть вам не кажется, что один человек маловат. Во-первых, это достаточно серьезные энергетические объемы. Во-вторых, людей, переходящих на ИВЛ с выздоровлением, все больше и больше.

Практичность . Системы восстановительной вентиляции обычно имеют небольшие размеры, а потому удобны при установке.Расставить такую ​​технику можно и в ванной, и в шкафу, и встроить в потолок. Моделей сегодня огромный набор, на любой вкус. Так что об интерьере можно не беспокоиться.

Рекуператор — это теплообменник, хоть и особенный. Он подключен к вентиляционным каналам, которые производят вытяжной и воздушный поток. Загрязненный воздух из помещения отдает тепло поступающим потокам, то есть проводится процедура рекуперации.

Пластинчатые рекиператоры Отличаются от обычных тем, что препятствуют смешиванию воздуха. В них рекавери несколько другой. Ряд пластин находится близко друг к другу, за счет чего воздух не может соприкасаться, передавать тепло. Материалом таких вентиляционных систем, как правило, является алюминиевая фольга, известная своей теплопроводностью. Есть изделия из пластика. Они дороже, но эффективнее.

Вентиляция с рекуперацией, выполняемая с помощью пластинчатых теплообменников, часто страдает из-за земли.Дело в том, что поверхность рекуператора покрывается льдом из-за конденсата. Это не самое благоприятное влияние на качество устройства. И тогда победитель вентиляции с восстановлением должен быть изощрен, чтобы заставить пламя таять. Соответственно, время, силы и электричество тоже тратятся.

Однако некоторые застройщики предусмотрели, как обеспечить защиту вентиляции с вывозом с земли. Для этого изобретена технология, которая нагревает входящий воздушный поток до температуры, при которой конденсат уже нельзя закрывать.

Кстати, это не единственный выход. Другие разработчики предложили оборудовать вентиляционные системы с рекуперацией гигроскопичными целлюлозными кассетами. Экономим на воздушном обогреве, так как такая целлюлоза сама впитывает влагу, а потом на выходе возвращает. Но использовать их можно только в тех случаях, когда нет сближения воздуха.

Ротационные рекуператоры тепла. В системах вентиляции с рекуперацией, использующими эти устройства, воздух смешивается. Принцип работы следующий: металлический ротор вращается, обеспечивая движение воздуха наружу и внутрь.Скорость вращения обычно регулируется.

Как видно, восстановление в этом случае имеет ряд недостатков, например, стоит намного дороже из-за наличия элементов, со временем выхода из строя. Но высокие показатели, достигающие 90%, способствуют популярности такой продукции.

По сути, целесообразность приобретения такого устройства во многом зависит от эффективности организации рекуперации воздуха. Качественный продукт обычно окупается.

Рекуператоры с промежуточным теплоносителем . Это устройство имеет два отсека, разделенных емкостью с жидкостью, способной передавать тепло от выходящего входящего воздуха.

Конечно, восстановление в этом случае очень безопасно, потому что загрязнения не передаются между потоками. Предусмотрена регулировка скорости. Износ маловероятен. Но недостатком является низкий КПД, составляющий от 45 до 60%.

Камерные рекуператоры .Демпфер делит отсек на две половины. Вращаясь, она местами меняет поток воздуха. Изменение температуры происходит от стенок камеры.

Хотя рекуперация воздуха в данном случае имеет высокий показатель эффективности — от 70 до 80%, и износ маловероятен, характерен перенос грязи и неприятных запахов.

Тепловые трубки . Это устройство для восстановления было создано из герметично соединенных трубок. В них есть вещество, которое помогает изменять температуру воздуха.Чаще всего это фреоны.

Укупорка предотвращает утечку вещества. Он просто перетекает в разные стороны трубки. Эффективность такого оборудования находится в районе 50 — 70%.

Что нужно помнить, выбирая вентиляцию с восстановлением? Приобретать такую ​​технику нужно, чтобы не пожалеть, поэтому узнайте у продавца следующие нюансы:

Прежде всего, задайте продавцу следующие вопросы:

1. Кто производитель этой вентиляции с рекуперацией воздуха? Как долго работает эта фирма, какая репутация, что еще производит?
2. Сколько стоит вентиляция с рекуперацией воздуха?

Здесь вам понадобится специалист, который произведет детальный расчет исходя из особенностей вашего помещения.Понятно, что покупать приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трехэтажного дома — это не одно и то же.

3. Каким будет сопротивление системы воздушного потока после установки этого оборудования?

Здесь вам нужно будет проконсультироваться со специалистами. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из интернета, а произвести детальный расчет, например, с учетом количества изгибов в воздуховоде и многих других нюансов.Соотношение воздушного потока и сопротивления системы — один из важнейших факторов выбора.

4. Насколько дорого обойдется вентиляция с этим рекуператором? Какой у него класс энергопотребления? Какая экономия при использовании этого устройства?
5. Каков КПД этого рекуператора для вентиляции?

Обратите внимание — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели это один. Не совсем. Там заявлено — это какое-то усредненное значение. И есть реальная эффективность, это объективный показатель.От чего это зависит. Установите факторы. Здесь и влажность, и воздух, и то, как устроена система, и температура внутри, и снаружи.

• При использовании бумажного теплообменника КПД будет составлять от 60 до 70 процентов. Что это значит для нас? Это хорошо или плохо? Это значит, что вентиляция с рекуперацией воздуха устойчива к замерзанию, хотя и не на сто процентов.
• При наличии алюминиевого теплообменника КПД будет не более 63%, а КПД рекуперации воздуха составит от 42 до 45% процентов.Таким образом, вам придется затратить значительное количество электроэнергии, чтобы избавиться от мороза.
• Роторный рекуператор тепла воздуха должен иметь отличные показатели эффективности, но при условии, что они управляются автоматически, по показаниям специальных датчиков. Однако эти рекуператоры могут замерзать так же, как алюминий, из-за чего снижается эффективность.

Что еще нужно учитывать при выборе рекуператора для вентиляции?

А теперь поговорим о том, как установить приточно-вытяжную вентиляцию с рекуперацией.Начнем с того, как выбрать наиболее подходящее место для установки.

• Если у вас частный дом, для монтажа лучше всего выбрать нежилое помещение. Это подвал, чердак, дотация. А котельная вообще самый идеальный вариант приточно-вытяжной вентиляции.
• Обратите внимание на то, что установка вытяжной вентиляции не противоречит требованиям, указанным в технической документации.
• Лучше всего, чтобы компоновка системы вентиляции с рекуперацией воздуха учитывалась в помещении, где есть отопление.
• Вентиляция с рекуперацией воздуха, скорее всего, будет проходить в помещениях, где нет отопления. Эти сегменты необходимо тщательно изолировать.
• Утеплять воздуховоды улицы с рекуперацией воздуха необходимо, а также те, что находятся в наружных стенах.
• Вентиляционное оборудование с рекуперацией воздуха желательно расположить так, чтобы он оказался как можно дальше от жилого помещения, чтобы не мешал никогда не исключаемый шум работы.

На самом деле эти советы по установке вентиляции с рекуперацией воздуха применимы не во всех без исключения случаях. Не исключено, что у вас есть другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздушный Для вентиляции с рекуперацией лучше оборудовать с другой стороны, где менее вероятен ветер. Это позволит избежать пыли и мусора или хотя бы уменьшить их количество.Важно убедиться, что поблизости нет дымоходов, труб и других мест, где может уйти нежелательный воздух.

Установка . Крайне рекомендуется самостоятельно поддерживать вентиляцию с рекуперацией воздуха. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читали эту статью, вряд ли вы специалист по установке вентиляции с рекавери, поэтому рекомендуем обратиться за помощью к профессионалам.

Вот и все. Надеемся, материал был для вас полезным!

стр.С. Вы всегда можете позвонить в компанию «Климатическая формула », и наши специалисты проконсультируют вас по всем вопросам.

Известно, что существует несколько типов систем вентиляции. Наибольшее распространение имеет естественная вентиляция, когда приток и отток воздуха осуществляется через вентиляционные шахты, открытые окна и окна, а также через щели и неплотности в конструкциях.

Естественная вентиляция, конечно, нужна, но ее эксплуатация связана с массой неудобств, к тому же добиться средств с ее устройством практически невозможно.Да и движение воздуха через мостовые окна и двери назвать можно с большим натяжением — скорее всего, это будет обычная вентиляция. Для достижения необходимой интенсивности циркуляции воздушных масс окна необходимо открывать круглосуточно, что недостижимо в холодное время года.

Именно поэтому устройство принудительной или механической вентиляции считается более правильным и рациональным подходом. Иногда без принудительной вентиляции обойтись просто невозможно, чаще всего прибегают к ее устройству в производственных помещениях с ухудшенными условиями труда.Оставим в стороне промышленников и производственный персонал и обратим внимание на жилые дома и квартиры.

Часто в погоне за экономией владельцы коттеджей, загородных домов или квартир вкладывают большие деньги в утепление и герметизацию жилья и только потом понимают, что из-за нехватки кислорода находиться в помещении сложно.

Решение проблемы очевидно — нужно организовать вентиляцию. Подсознание подсказывает, что оптимальным вариантом будет энергосберегающий вентиляционный прибор.Отсутствие правильно спроектированной вентиляции может стать причиной превращения корпуса в настоящую газовую камеру. Предотвратить это можно, выбрав наиболее рациональное решение — устройство приточно-вытяжной вентиляции с рекуперацией тепла и влаги.

Что такое рекуперация тепла

Под рекавери понимают его сохранение. Возникающий воздушный поток изменяет температуру (нагревает, охлаждает) подаваемого к нему воздуха.

Схема вентиляции с рекуперацией тепла

В конструкции предусмотрено разделение воздушных потоков для предотвращения их смешивания.Однако при использовании роторного теплообменника не исключена вероятность попадания удаляемого воздушного потока на входящий.

Сама по себе «рекуперация тепла» — это устройство, обеспечивающее утилизацию тепла выделенных газов. Теплообмен осуществляется через перегородку между теплоносителями, при этом направление движения воздушных масс остается неизменным.

Наиболее важная характеристика восстановления определяется эффективностью восстановления или эффективностью.Его расчет определяется из соотношения максимально возможной выработки тепла и фактически получаемого тепла за теплообменником.

КПД рекуператоров может колебаться в широком диапазоне — от 36 до 95%. Этот показатель определяется типом используемого рекуператора, скоростью воздушного потока через теплообменник и разницей между температурами заданного и входящего воздуха.

Виды рекуператоров, их достоинства и недостатки

Существует 5 основных типов рекуператоров воздуха:

• пластинчатый;
• Ротор;
• С промежуточным теплоносителем;
• Камера;
• Тепловые трубки.

Россыпь

Пластинчатый рекуператор тепла отличается наличием пластиковых или металлических пластин. Допустимый и набегающий потоки проходят по разным сторонам теплопроводных пластин, не контактируя друг с другом.

В среднем КПД таких устройств составляет 55-75%. Положительной характеристикой можно считать отсутствие подвижных частей. К недостаткам можно отнести образование конденсата, что часто приводит к обмерзанию утилизатора.

Имеются пластинчатые рекуператоры с влагопроницаемыми пластинами, обеспечивающими отсутствие конденсата.Экономичность и принцип работы остаются неизменными, исключена вероятность ремонта рекуперации, но при этом исключена и возможность использования устройства для снижения уровня влажности в помещении.

В ротационной рекуперации тепла передача тепла осуществляется с помощью вращающегося ротора, находящегося между приточным и вытяжным каналами. Это устройство отличается высоким КПД (70-85%) и пониженным потреблением электроэнергии.

К недостаткам можно отнести незначительное перемешивание потоков и, как следствие, распространение запахов, большое количество сложной механики, что затрудняет поддержание процесса обслуживания.Роторные рекуператоры эффективно используются для осушения помещений, поэтому являются идеальным вариантом для установки в бассейнах.

Рекуператоры с промежуточным теплоносителем

В рекуператорах с промежуточным теплоносителем по теплопередаче соответствует вода или водно-гликолевый раствор.

Разрешенный воздух обеспечивает нагрев теплоносителя, который, в свою очередь, передает тепло набегающего воздушного потока. Воздушные потоки не смешиваются, устройство отличается относительно низким КПД (40-55%), обычно используется в производственных помещениях с большой площадью.

Камерные рекуператоры

Отличительной особенностью камерных рекуператоров является наличие заслонки, разделяющей камеру на две части. Высокий КПД (70-80%) достигается за счет возможности изменения направления воздушного потока перемещением заслонки.

К недостаткам можно отнести небольшое перемешивание потоков, передачу запахов и наличие движущихся частей.

Тепловые трубки — это целая система, заполненная трубками фреона, который испаряется при повышении температуры.В другой части трубок фреон охлаждается с образованием конденсата.

К преимуществам относится отсутствие смешивания потоков и отсутствие движущихся частей. CPD достигает 65-70%.

Следует отметить, что раньше рекуперативные установки в силу своих значительных габаритов использовались исключительно в производстве, сейчас на строительном рынке присутствуют рекуператоры небольших размеров, которые можно успешно использовать даже в небольших домах и квартирах.

Главное преимущество рекуператоров — отсутствие необходимости в воздуховодах.Однако этот фактор можно считать недостатком, так как для эффективной работы требуется достаточный отвод между выделенным и безвоздушным воздухом, иначе свежий воздух сразу вытягивается из помещения. Минимально допустимое расстояние между встречными воздушными потоками должно быть не менее 1,5-1,7 м.

Что нужно для рекуперации влаги

Восстановление влаги необходимо для достижения комфортного соотношения влажности и комнатной температуры. Лучше всего человек чувствует себя при уровне влажности 50-65%.

При работе отопления и без того сухой зимний воздух теряет еще больше влаги из-за контакта с горячим теплоносителем, часто уровень влажности снижается до 25-30%. При этом показателе человек не только ощущает дискомфорт, но и наносит значительный вред своему здоровью.

Вдохновленный воздух не только отрицательно сказывается на самочувствии и здоровье людей, но и наносит непоправимый ущерб мебели и столярным изделиям из натурального дерева, а также картинам и музыкальным инструментам.Кто-то может сказать, что сухой воздух помогает избавиться от сырости и плесени, но это далеко не так. С подобными недостатками можно справиться с утеплением стен и устройством качественной приточно-вытяжной вентиляции с сохранением комфортного уровня влажности.

Вентиляция с рекуперацией тепла и влаги: схема, виды, достоинства и недостатки

Вентиляция с рекуперацией тепла

В период энергетического кризиса и удорожания энергоресурсов использование энергосберегающих технологий во всех сферах хозяйствования становится особенно актуальным. Невозможно недооценить роль рекуператоров тепла в этом вопросе. Инженерные сооружения не только существенно экономят газ для обогрева помещений, но и практически беспрепятственно возвращают тепло в полезное использование, предназначенное для выбросов в атмосферу.

Воздухообменник воздухозаборник

Приточно-вытяжная вентиляция с рекуперацией тепла решает три основные задачи:

• обеспечение помещения свежим воздухом;
• возврат тепловой энергии уходящего воздуха через систему вентиляции;
• предупреждение проникновения в дом холодных струй.

Схематично процесс можно рассмотреть на примере. Организация воздухообмена необходима даже в зимний морозный день с температурой за окном -22 ° С. Для этого включена приточно-вытяжная система, когда вентилятор прогоняет воздух с улицы. Он просачивается через фильтрующие элементы и уже очищается до теплообменника.

Проходя через нее, воздух успевает прогреться до + 14- + 15 ° С. Эту температуру можно считать достаточной, но не отвечающей санитарным нормам проживания.Для достижения параметров комнатной температуры необходимо с помощью функции розжига довести воздух до требуемых значений до + 20 ° С в самой рекуперации с использованием несущей (водяной, электрической) малой мощности — 1 или 2 кВт. . При таких температурных показателях воздух попадает в комнату.

Калорифер работает в автоматическом режиме: при понижении температуры наружного воздуха включается и работает до тех пор, пока не прогреется до требуемых значений. При этом отработанная струя уже нагрета до «комфортных» 18 или 20 градусов.Удаляется при помощи встроенной вентиляционной установки, после прохождения теплообменной кассеты. В нем он отдает тепло набегающему холодному воздуху с улицы, и только потом выходит в атмосферу из рекуператора с температурой не более 14-15 ° С.

Внимание! Монтаж металлопластиковых конструкций нарушает естественное поступление потоков свежего воздуха в квартиру или дом. Принудительная система решает проблему не пропускания воздуха с улицы, но и сводит к «нет» эффективности энергосбережения от пластиковых окон.Приточно-вытяжная вентиляция с рекуператором Это комплексное решение проблемы отопления с одновременно работающим воздухообменом, активный метод энергосбережения.

Преимущества приточно-вытяжной системы с функцией обогрева

• Подает свежий воздух, улучшает качество воздуха в помещении.
• Предотвращает попадание на поверхность влаги, образование конденсата, плесени и грибка.
• Устраняет условия появления вирусов, бактерий.
• Экономия затрат на электрическую и тепловую энергию за счет восстановления потерь от исходящих потоков около 90% тепла.
• Способствует регулярному обмену самолетами.
• Кратность исполнения систем теплообмена расширяет сферу их использования на объектах различного типа.
• Экономное использование и уход. То, что включает чистку, замену фильтров, проверку всех узлов и компонентов системы, проводится ежегодно только 1 раз.

Внимание! Малоэффективной будет работа рекуператоров в домах старого жилого дома, где естественный воздухообмен обеспечивается окнами деревянных конструкций, прорезями в деревянных полах и неплотно в дверных проемах.Наибольший эффект от рекуперации тепла наблюдается в современных зданиях с качественной изоляцией помещений и хорошей герметичностью.

Виды теплообменников

Наиболее распространены четыре категории агрегатов:

• Поворотного типа. Работает от сети. Экономичный, но сложный в техническом исполнении. Рабочий элемент — вращающийся ротор с нанесенной по всей поверхности металлической фольгой. Теплообменник при прохождении внутрь уличного воздуха реагирует на разницу температур снаружи и внутри помещений.Регулирует скорость его вращения. Меняется интенсивность подачи тепла, в зимний период предотвращается рекуперация, что позволяет не перекрывать воздух. КПД устройств достаточно высокий и может составлять 87%. Возможно смешивание встречных потоков (до 3% от общего количества) и потока запахов, загрязняющих веществ.
• Пластинчатые модели. Они считаются самыми «ходовыми» благодаря демократичной цене и экономичности. Достигает 40-65% за счет алюминиевого теплообменника. Из-за отсутствия вращения и трения узлы и детали считаются простыми в исполнении и надежными в эксплуатации.Разделенные алюминиевой фольгой воздушные потоки не диффундируют, проходят по обеим сторонам теплопроводных элементов. Разновидность: пластинчатая модель с пластиковым теплообменником. Его эффективность выше, а в остальном такие же характеристики.

Внимание! Пластинчатые устройства проигрывают перед вращением в том, что воздух замораживается и осушается. Обязательно его дополнительное постоянное увлажнение. Оптимальная область применения — среда влажного бассейна.

• Переработка внешнего вида.Его фишка в сложной конструкции и использовании жидкого носителя (воды, водно-гликолевого раствора или антифриза) как промежуточного звена в передаче тепла. На выхлопной втулке установлен теплообменник, забирающий тепло потока отработанного воздуха и нагрева жидкости. Другой теплообменник, но на заборе воздуха с улицы, отдает тепло поступающему воздуху, не смешиваясь с ним. КПД таких установок достигает 65%, во влагообмене они не участвуют. Электричество необходимо для работы.
• Корневой тип устройств эффективен (58-68%), но для домашнего использования не подходит. Используется как составное звено в вентиляционных магазинах, магазинах и других подобных помещениях.

Расчет эффективности восстановления

Примерно можно посчитать, насколько эффективна навесная приточная вентиляция с рекуперацией тепла как зимой, так и летом, когда установка работает на охлаждение. Формула расчета температуры приточного воздушного потока для установки в зависимости от числовой характеристики энергоэффективности (КПД) температуры воздуха снаружи и в помещении выглядит так:

ТПП = (твн — тул) * кпд + тул,

, где значения температуры:

TPP — ожидается при выходе из восстановления;

tWN — в помещении;

Для расчетов принимается паспортное значение КПД устройства.

В качестве примера: при морозах -25 ° C и комнатной температуре + 19 ° C, а также при КПД установки 80% (0,8) расчет показывает, что желаемые параметры воздуха после прохождения через теплообменник будут:

Тпп = (19 — (-25)) * 0,8 — 25 = 10,2 ° С

Получен расчетный показатель температуры воздуха после рекуператора. Фактически, с учетом неизбежных потерь, это значение будет в пределах + 8 ° C.

В жару при + 30 ° С во дворе и 22 ° С на воздухе в теплообменнике такой же эффективности воздух перед входом в помещение охлаждается до расчетной температуры:

ТЭС = Tul + (TWN — Tul) * кпд

Подставляя данные, получаем:

Тпп = 30 + (22-30) * 0.8 = 23,6 ° С

Внимание! У установленного производителя эффективность установки будет отличаться от фактической. На поправку влияют влажность воздуха, тип кассеты теплообменника, величина перепада температур снаружи и внутри. При неправильно смонтированном и эксплуатируемом тепловом КПД снижается и эффективность работы.

Современные энергосберегающие системы вентиляции с включением в них рекуператоров — еще один шаг к экономному расходу теплоносителя.Причем настройка температурного обмена актуальна зимой, но не менее востребована летом.

Приточно-вытяжная вентиляция с рекуперацией тепла

Приточные системы вентиляции с рекуперацией тепла и рециркуляцией тепла

Рециркуляция воздуха в системах вентиляции — это смешение определенного количества отработанного (вытяжного) воздуха с приточным потоком.Таким образом снижаются затраты энергии на обогрев свежего воздуха в зимний период.

Схема приточно-вытяжной вентиляции с рекуперацией и утилизацией,

где L — расход воздуха, T — температура.

Рекуперация тепла в вентиляции — это способ передачи тепловой энергии от потока вытяжного воздуха к потоку приточного воздуха. Рекуперация используется при наличии разницы температур между удаляемым и приточным воздухом для повышения температуры свежего воздуха.Этот процесс не означает смешения воздушных потоков, процесс теплопередачи происходит через любой материал.

Температура и движение воздуха в рекуператоре

Устройства, осуществляющие рекуперацию тепла, называются рекуператорами тепла. Их два вида:

Рекуперация теплообменников — Передают тепловой поток через стену. Чаще всего встречаются в установках приточно-вытяжных систем вентиляции.

Регенеративная рекуперация — В первом цикле они нагреваются от выходящего воздуха, а во втором охлаждаются, передавая тепло воздуху.

Система приточно-вытяжной вентиляции с рекуперацией — наиболее распространенный способ использования рекуперации тепла. Основным элементом этой системы является приточно-вытяжная установка, в которую входит рекуперация. Устройство приточной установки с рекуператором позволяет передавать нагретому воздуху до 80-90% тепла, что значительно снижает мощность носителя, в котором нагревается нагретый воздух, в случае отсутствия теплового потока от рекуператор.

Особенности применения рециркуляции и рекуперации

Основным отличием рециркуляции от рециркуляции является отсутствие смешивания воздуха из помещения во внешний.Рекуперация тепла применима в большинстве случаев, при этом утилизация имеет ряд ограничений, которые прописаны в нормативных документах.

Снип 41-01-2003 не допускает повторную подачу воздуха (рециркуляцию) в следующих ситуациях:

• Помещения, расход воздуха в которых определяется при расчете выделяемых вредных веществ;
• В помещениях, в которых присутствуют болезнетворные бактерии и грибки в повышенных концентрациях;
• В помещениях с наличием вредных веществ, ослабленных контактом с поверхностями нагрева;
• В номере категории В и А;
• В помещениях, в которых работают с вредными или горючими газами, парами;
• В помещениях категории В1-В2, в которых может быть выделено горение пыли и аэрозолей;
• Из систем с наличием в них локальных углеводородов и взрывоопасных смесей с воздухом;
• От тамбурных шлюзов.

Рециклинг в приточно-вытяжных установках активно применяется чаще всего с высокой производительностью системы, когда воздухообмен может составлять от 1000-1500 м 3 / ч до 10 000-15000 м 3 / ч. Удаляемый воздух несет большой запас тепловой энергии, смешивая ее с внешним потоком, позволяет повысить температуру приточного воздуха, тем самым уменьшив требуемую мощность нагревательного элемента. Но в таких случаях воздух должен пройти через систему фильтрации воздуха, прежде чем снова наполнять помещение.

Вентиляция с рециркуляцией позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% удаляемого воздуха снова попадает в систему вентиляции.

Приточно-вытяжные установки с рекуперацией могут быть установлены практически на любых самолетах (от 200 м 3 / ч до нескольких тысяч м 3 / ч), как малых, так и больших. Рекуперация также позволяет передавать тепло от вытяжного воздуха к приточной, тем самым снижая потребность в энергии на нагревательный элемент.

Сравнительно небольшие установки используются в системах вентиляции квартир, коттеджей. На практике приточно-вытяжные установки монтируют под потолком (например, между перекрытием и навесным потолком). Это решение требует выполнения некоторых специфических требований, а именно: небольшие габаритные размеры, низкий уровень шума, простота обслуживания.

Приточно-вытяжная установка с рекуперацией требует технического обслуживания, которое обязывает проводить в перекрытии люка для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Основные элементы приточно-вытяжной установки

Приточно-вытяжная установка с рекуперацией или рециклингом, имеющая в своем арсенале и первый, и второй процесс, всегда представляет собой сложный организм, требующий высокоорганизованного управления. За своей защитной коробкой приточно-вытяжная установка скрывает такие основные компоненты, как:

• Два вентилятора Различные типы, которые определяют производительность затрат на потребление.
• Рекуперация теплообменника — Нагревает воздух дифферента за счет передачи тепла от удаляемого воздуха.
• Электронагреватель — Нагревает воздух дифферента до нужных параметров в случае отсутствия теплового потока от отработанного воздуха.
• Воздушный фильтр — За счет этого контролируется и очистка наружного воздуха, а также обработка выхлопных газов в рекуперацию для защиты теплообменника.
• Клапан воздушный С электроприводом — может устанавливаться перед выходными воздуховодами для дополнительного контроля расхода воздуха и перекрытия каналов при выключении оборудования.
• Байпас «Благодаря которому поток воздуха может быть направлен рекуператором в теплый период года, тем самым не нагревая приточный воздух, а направляя его прямо в помещение.
• Камера рециркуляции — обеспечивает нагрев воздуха, удаляемого в обрезку, тем самым обеспечивая рециркуляцию воздушного потока.

Помимо основных компонентов приточно-вытяжной установки, в нее также входит большое количество второстепенных компонентов, таких как датчики, система автоматизации управления и защиты и т. Д.

Вентиляция с рекуперацией, рециклинг

Особенности системы вентиляции с рекуперацией тепла, принцип ее действия

Рекуператор тепла часто становится частью системы вентиляции. Однако не многие знают, что это за устройство и какие функции у него есть. Также немаловажным становится вопрос, будет ли накапливаться приобретение рекавери, так как это изменит работу системы вентиляции, возможно ли создать подобный предмет своими руками.На этот и многие другие вопросы дайте ответы на информацию ниже.

Принцип работы системы

Необычное название получил обычный теплообменник. Задача устройства — отводить из помещения часть тепла с уже израсходованным зарезервированным воздухом. Выбранное тепло передается потоку, который поступает из системы подачи чистого воздуха. Приведенная выше информация определяет тот факт, что целью использования данной системы является экономия на отоплении дома.Следует отметить следующие моменты:

1. Летом система снижает стоимость кондиционирования воздуха.
2. Рассматриваемое устройство может работать в обе стороны, ест тепло в системе подачи и отвода.

Принцип работы системы с рекуперацией тепла

Приведенная выше информация указывает на то, что рекуператор тепла установлен во многих системах вентиляции. Он не активен, многие версии не потребляют энергию, не шумят, имеют средний КПД.Теплообменники устанавливались годами, но в последнее время у многих возникает вопрос, есть ли причины усложнять систему вентиляции этим устройством, у которого довольно много проблем из-за работы в среде с разными температурами.

Проблемы с установкой системы

Потенциальных проблем, связанных с использованием подобного оборудования, практически нет. Некоторые решает производитель, другие становятся головной болью покупателя. К основным проблемам можно отнести:

• Образование конденсата.Законы физики определяют, что когда воздух с высокой температурой проходит через холодную замкнутую среду, в основе конденсации. Если температура окружающей среды будет ниже нуля, ребра начнут замерзать. Вся информация, представленная в этом параграфе, определяет значительное снижение КПД устройства.
• Энергоэффективность. Все системы вентиляции, работающие вместе с рекуператором, зависят от энергии. Проведенный экономический расчет определяет, что только эти модели рекуператоров будут полезны для экономии энергии больше, чем ее расходования.
• Срок окупаемости. Как уже отмечалось ранее, устройство предназначено для экономии энергии. Важным определяющим фактором является количество лет, необходимое для покупки и установки рекуператоров. Если рассматриваемый показатель превышает отметку в 10 лет, то в установке нет смысла, так как за это время потребуют замены другие элементы системы. Если расчеты показывают, что срок окупаемости составляет 20 лет, то возможность установки устройства рассматривать не стоит.

Возникновение конденсата на ВЕНТ. Система

Перечисленные выше проблемы следует учитывать при выборе теплообменников, которых существует несколько десятков видов.

Варианты исполнения устройства

Коробка: Важно: Есть несколько вариантов исполнения теплообменника. Рассматривая принцип работы устройства, следует учитывать, что это зависит от типа самого устройства. Устройство пластинчатого типа — это устройство, в котором обшивка и выпускной канал проходят через общий корпус.Два канала разделены перегородками. Перегородка состоит из большого количества пластин, которые часто изготавливаются из меди или алюминия. Важно отметить, что медный состав имеет большую теплопроводность, чем алюминий. Однако алюминий дешевле.

К особенностям рассматриваемого устройства можно отнести:

1. Тепло от одного канала к другому передается с помощью теплопроводящих пластин.
2. Принцип теплопередачи определяет тот факт, что проблема появления конденсата возникает непосредственно в области включения теплообменника в систему.
3. Для исключения вероятности появления конденсата установлен датчик обледенения теплового типа. При появлении сигнала с релейного датчика открывается специальный клапан — перепускной.
4. При открытии клапана холодный воздух попадает в два канала.

Данный класс устройств можно отнести к низкой ценовой категории. Это связано с тем, что при создании конструкции используется примитивный метод теплопередачи. Эффективность этого метода ниже.Важным моментом можно назвать то, что стоимость устройства зависит от его габаритов и размеров самой впускной системы. Примером можно назвать размер канала 400 на 200 миллиметров и 600 на 300 миллиметров. Разница в цене будет более 10 000 руб.

Схема восстановительной вентиляции

Конструкция состоит из следующих элементов:

• Два входных канала: один для свежего воздуха, второй для отработанного.
• От фильтра грубой очистки воздуха с ул.
• Непосредственно сам теплообменник, который расположен в центральной части.
• Заслонка, необходимая для подачи воздуха при обледенении.
• Клапан слива конденсата.
• Вентиляторы, отвечающие за нагнетание воздуха в систему.
• Два канала на обратной стороне конструкции.

Размеры теплообменника зависят от мощности системы вентиляции и размеров воздуховодов.

Следующим типом конструкции можно назвать устройства с тепловыми трубками.Его устройство практически идентично предыдущему. Отличие заключается только в том, что в конструкции отсутствует огромное количество пластин, пронизывающих перегородку между каналами. Для этого используется тепловая трубка — специальное устройство, передающее тепло. Достоинством системы можно назвать то, что фреон испаряется на более теплом конце герметичной медной трубки. Конденсат накапливается в более холодном конце. К особенностям рассматриваемой конструкции можно отнести:

Система системы имеет следующие особенности:

• В системе есть рабочая жидкость, поглощающая тепловую энергию.
• Пар переходит из более теплой точки в холодную.
• Законы физики определяют, что пар конденсируется обратно в жидкость и обеспечивает сохраненную температуру.
• При установке вода снова стекает в теплую точку, где образуется пар.

Конструкция герметична и работает с высоким КПД. Достоинством можно назвать то, что конструкция имеет меньшие размеры и более проста в эксплуатации.

Поворотного типа можно назвать современной версией.На границе между приточным и вытяжным каналами расположено устройство с лопастями — они медленно вращаются. Устройство устроено так, что пластины нагреваются с одной стороны и передаются со второй при вращении. Это связано с тем, что лезвия расположены под определенным углом для перенаправления тепла. Характеристики роторной системы включают следующее:

• Довольно высокий КПД. Обычно пластинчатые системы и трубчатые имеют КПД не более 50%. Это связано с тем, что в них нет активных элементов.При перенаправлении воздушного потока можно повысить КПД системы до 70-75%.
• Вращение лопастей также определяет решение проблемы образования конденсата на поверхности. Также решает проблему с низкой влажностью в холодное время года.

Однако можно выделить и несколько недостатков:

• Как правило, чем сложнее система, тем она менее надежна. Роторная система имеет вращающийся элемент, который может выйти из строя.
• Если в помещении повышенная влажность Использование конструкции не рекомендуется.

Также важно понимать, что камеры рекуператоров не имеют герметичного разделения. Этот момент определяет передачу запаха от одной камеры к другой. В целом поворотная система напоминает своего рода вентилятор довольно больших габаритов с громоздкими лопастями. Для повышения эффективности системы устройство необходимо подключать к источнику питания.

Теплоноситель промежуточного типа представляет собой классическую конструкцию, состоящую из водяного отопления с конвекторами и насосами.Система используется крайне редко из-за невысокой эффективности и сложности конструкции. Однако практически не заменит в случае, когда обшивка и выпускной канал находятся на большом расстоянии друг от друга. Тепло передается через воду, которая много лет используется при создании таких систем. Для обеспечения циркуляции воды вне зависимости от расположения устройств в системе устанавливается насос. Важно понимать, что конструктивные особенности В этом случае определяются низкая надежность системы и необходимость периодических осмотров.

Особенности системы вентиляции с рекуперацией тепла, принцип ее действия

Приточно-вытяжная вентиляция с рекуперацией тепла: принцип работы, обзор достоинств и недостатков

Поступление свежего воздуха в холодный период времени приводит к необходимости его обогрева для обеспечения правильного микроклимата помещения.Для минимизации затрат на электроэнергию можно использовать приточно-вытяжную вентиляцию с рекуперацией тепла.

Понимание принципов его работы позволит максимально эффективно снизить теплопотери при сохранении достаточного объема заменяемого воздуха.

Энергосбережение в системах вентиляции

В осенне-весенний период при вентиляции помещений большой проблемой является большая разница температур входящего и внутреннего воздуха.Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и производстве или недопустимый вертикальный перепад температур на складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию носителя, с помощью которой подогревается струя. Такая система требует затрат на электроэнергию, в то время как значительное количество наружного теплого воздуха приводит к значительным потерям тепла.

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло уходящего потока.Это позволит снизить расход электроэнергии калорифером или вообще отказаться от него. Устройство для обеспечения теплообмена между различными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно выше комнатной, можно использовать рекуператор для охлаждения входящего потока.

Агрегат с рекуператором

Внутреннее устройство приточно-вытяжных систем вентиляции со встроенным рекуператором достаточно простое, поэтому возможна их самостоятельная покупка и установка элемента.В случае сборки или самостоятельного монтажа возможно приобретение готовых решений в виде типовых моноблочных или индивидуальных сборных конструкций под заказ.

Основные элементы и их параметры

Кузов с тепло- и шумоизоляцией выполняется, как правило, из листовой стали. В случае настенного монтажа он должен выдерживать давление, возникающее при фрезеровании пазов вокруг блока, а также предотвращать вибрацию от работы вентиляторов.

В случае распределенного забора и притока воздуха в разные помещения Корпус присоединяется к системе воздуховодов. Он оборудован клапанами и заслонками для распределения потоков.

При отсутствии воздуховодов на приточном отверстии со стороны помещения решетка или диффузор устанавливают для распределения воздушного потока. На выход на улицу с улицы монтируется решетка воздухозаборника наружного типа во избежание попадания в систему вентиляции птиц, крупных насекомых и сывороток.

Движение воздуха обеспечивают два осевых или центробежных вентилятора. При наличии рекуперации естественная циркуляция воздуха в достаточном количестве невозможна из-за аэродинамического сопротивления, создаваемого этим узлом.

Наличие рекуператора предполагает установку фильтров мелкой очистки на входе обоих потоков. Это необходимо для снижения интенсивности засорения пылевыми и жировыми отложениями тонких каналов теплообменника. В противном случае для полноценного функционирования системы придется увеличить периодичность профилактических работ.

Один или несколько рекуператоров занимают основную часть приточно-вытяжного устройства. Их монтируют по центру конструкции.

В случае типичных для территории сильных морозов и недостаточной эффективности рекуперации для нагрева наружного воздуха можно дополнительно установить калорифер. Также при необходимости устанавливаются увлажнитель, ионизатор и другие устройства для создания благоприятного микроклимата в помещении.

Современные модели предполагают наличие электронного блока управления.В сложных модификациях есть функции программирования режимов работы в зависимости от физических параметров воздушной среды. Внешние панели имеют привлекательный вид, который хорошо впишется в любой интерьер помещения.

Решение проблемы конденсата

Охлаждение переносимого по воздуху воздуха создает предпосылки для удаления влаги и образования конденсата. В случае большого расхода большая его часть не успевает скапливаться в рекавери и выходит наружу.При медленном движении воздуха значительная часть воды остается внутри устройства. Следовательно, необходимо обеспечить сбор влаги и отвод ее за пределы СИСТЕМЫ ПОДКЛЮЧЕНИЯ корпуса.

Отвод влаги производится в закрытой емкости. Его размещают только в помещении, чтобы избежать смещения каналов оттока при минусовых температурах. Алгоритма надежного расчета объема воды, получаемого при использовании систем с рекуператором, нет, поэтому он определяется экспериментально.

Повторное использование конденсата для увлажнения воздуха нежелательно, так как вода поглощает многие загрязнители, такие как человеческий пот, запахи и т. Д.

Чтобы значительно уменьшить объем конденсата и избежать проблем, связанных с его внешним видом, можно организовать отдельную вытяжную систему от ванной и кухни. Именно в этих помещениях воздух имеет наибольшую влажность. При наличии нескольких вытяжных систем воздухообмен между технической и жилой зоной необходимо ограничить установкой обратных клапанов.

В случае охлаждения выходящего потока воздуха до отрицательных температур внутри рекуператора происходит переход конденсата в пердеть, что вызывает уменьшение живого сечения потока и, как следствие, уменьшение объема или полное прекращение вентиляция.

Для периодического или разового размораживания рекуператора устанавливается байпас — байпасный канал для потока приточного воздуха. Когда поток проходит в обход устройства, теплообмен прекращается, теплообменник нагревается и переводится в жидкое состояние.Вода поступает в емкость для сбора конденсата или испаряет его наружу.

При протекании через байпас приточный воздух через рекуператор не нагревается. Поэтому при активации этого режима нужно автоматически включать оператора связи.

Особенности различных типов рекуператоров

Существует несколько конструктивно различающихся вариантов реализации теплообмена между холодным и нагретым воздушными потоками. Каждый из них имеет свои отличительные особенности, определяющие основное назначение каждого типа рекуператора.

Восстановление перехода пластин

Конструкция ламеллярного восстановления основана на тонкостенных панелях, соединенных поочередно таким образом, чтобы чередовать прохождение между ними разно-темперированных потоков под углом 90 градусов. Одна из модификаций такой модели — устройство с оребренными каналами для прохождения воздуха. У него более высокий коэффициент теплообмена.

Теплообменные панели могут изготавливаться из различных материалов:

• Сплавы на основе меди, латуни и алюминия обладают хорошей теплопроводностью и не подвержены коррозии;
• пластмассы из полимерного гидрофобного материала с высоким коэффициентом теплопроводности имеют малый вес;
Гигроскопическая целлюлоза
• позволяет сквозь пластину проникать в конденсат и падать обратно в комнату.

Недостатком является возможность образования конденсата при низких температурах. Из-за небольшого расстояния между пластинами влаги или, забил значительно увеличивает аэродинамическое сопротивление. В случае заморозков необходимо перекрыть набегающий воздушный поток на нагревательные плиты.

Преимущества пластинчатых рекуператоров следующие:

• низкая стоимость;
• длительный срок службы;
• длительный период между профилактикой и простотой ее;
• малые габариты и вес.

Этот тип рекуператора наиболее распространен для жилых и офисных помещений. Также используется в некоторых технологических процессах, например, для оптимизации сжигания топлива при оборудовании топок.

Барабанный или роторный тип

Принцип роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла с высокой теплоемкостью. В результате взаимодействия с выходящим потоком сектор барабана нагревается, что впоследствии отдает тепло поступающему воздуху.

Преимущества роторных рекуператоров следующие:

• довольно высокий КПД по сравнению с конкурирующими типами;
• возвращает большое количество влаги, которая в виде конденсата остается на барабане и испаряется при контакте с поступающим сухим воздухом.

Рекуператор этого типа реже используется в жилых домах с квартальной или коттеджной вентиляцией. Он часто используется в больших котлах для возврата тепла в печи или для крупных промышленных или торговых и развлекательных объектов.

Однако у этого типа устройств есть существенные недостатки:

• относительно сложная конструкция с наличием движущихся частей, в том числе электродвигатель, барабан и ременной привод, требующий постоянного обслуживания;
• повышенная шумность.

Иногда для устройств этого типа можно встретить термин «регенеративный теплообменник», что более корректно, чем «рекуператор». Дело в том, что незначительная часть выходящего воздуха падает обратно из-за неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на возможность использования устройств этого типа. Например, в качестве теплоносителя нельзя использовать загрязненный воздух от отопительных печей.

Система на основе труб и обсадных труб

Трубчатый рекуператор представляет собой систему тонкостенных труб малого диаметра, размещенную в изолированном кожухе, по которой происходит поступление наружного воздушного потока. Кожух производится из теплой воздушной массы помещения, которая нагревает набегающий поток.

Основными преимуществами трубчатых рекуператоров являются:

• высокий КПД за счет противоточного принципа движения теплоносителя и поступающего воздуха;
• простота конструкции и отсутствие подвижных частей обеспечивает низкий уровень шума и редко возникает необходимость в обслуживании;
• длительный срок службы;
• самый маленький раздел среди всех типов устройств восстановления.

Трубки для устройства этого типа используются либо из легированного металла, либо, реже, из полимера. Эти материалы не гигроскопичны, поэтому при значительной разнице температур потока возможно образование интенсивного конденсата в кожухе, что требует конструктивного решения, удалив его. Еще один недостаток — металлическое наполнение имеет значительный вес, несмотря на небольшие габариты.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления.В качестве внешнего кожуха обычно используют пластиковые трубы. Для воздуховодов утеплен пенополиуритановым кожухом.

Устройство с промежуточным теплоносителем

Иногда обшивка и вытяжные воздуховоды располагаются на некотором расстоянии друг от друга. Такая ситуация может возникнуть из-за технологических особенностей здания или санитарных требований к надежному разделению воздушных потоков.

В этом случае используется промежуточный теплоноситель, циркулирующий между воздуховодами на изолированном трубопроводе.В качестве среды передачи тепловой энергии используется вода или водно-гликолевый раствор, циркуляция которого обеспечивается насосом.

В том случае, если возможно использование другого типа рекуперации, лучше не применять систему с промежуточным теплоносителем, так как она имеет следующие существенные недостатки:

• низкий КПД по сравнению с другими типами устройств, поэтому для небольших помещений с малым расходом воздуха такие устройства не используются;
• значительный объем и вес всей системы;
• необходимость в дополнительном электронасосе для циркуляции жидкости;
• повышенный шум от работы насоса.

Есть модификация данной системы, когда вместо принудительной циркуляции теплоносителя используется среда с низкой температурой кипения, например фреон. В этом случае движение по контуру возможно естественным образом, но только в том случае, если обвязочный канал расположен над выхлопом.

Такая система не требует дополнительных затрат электроэнергии, но работает на отопление только при значительном перепаде температур. Кроме того, необходимо точно отрегулировать точку изменения агрегатного состояния теплоносителя, что может быть реализовано методом создания необходимого давления или определенного химического состава.

Основные технические параметры

Зная требуемую производительность системы вентиляции и эффективность теплообмена рекуперации, легко подсчитать экономию на отопительном воздухе для помещения в конкретных климатических условиях. Сравнивая потенциальную выгоду со стоимостью покупки и обслуживания системы, вы можете разумно сделать выбор в пользу эвакуационного или стандартного самолета.

Эффективность

Под эффективностью рекуперации — эффективность теплопередачи, которая рассчитывается по следующей формуле:

• Т П — температура приточного воздуха внутри помещения;
• Тн — температура наружного воздуха;
• Т Б — температура воздуха в помещении.

Максимальный КПД КПД при обычном расходе воздуха и определенном температурном режиме указывается в технической документации на устройство. Его реальный показатель будет немного меньше. В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплоотдачи необходимо соблюдать следующие правила:

• Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестно-ступенчатые, а наименьшие — при однонаправленном движении обоих потоков.
• Интенсивность теплообмена зависит от материала и толщины перегородок, разделяющих потоки, а также от продолжительности нахождения воздуха внутри устройства.

где p (м 3 / час) — расход воздуха.

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные габариты. Иногда эти проблемы можно обойти с помощью еще нескольких простых устройств, чтобы поступающий воздух последовательно проходил через них.

Производительность системы вентиляции

Объем проходящего воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, его точный расчет невозможен из-за сложности математической модели, поэтому для типовых моноблочных конструкций проводятся экспериментальные исследования, а для отдельных устройств подбираются компоненты.

Мощность вентилятора необходимо выбирать исходя из пропускной способности стационарных рекуператоров любого типа, которая в технической документации указывается как рекомендуемый расход или количество воздуха, передаваемого воздушным агрегатом.Как правило, допустимая скорость воздуха внутри устройства не превышает 2 м / с.

Иначе на высоких скоростях в узких элементах подъема происходит резкое повышение аэродинамического сопротивления. Это приводит к лишним расходам на электроэнергию, неэффективному нагреву наружного воздуха и сокращению срока службы вентиляторов.

Изменение направления воздушного потока создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода в помещении желательно минимизировать количество поворотов трубы на 90 градусов.Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически снимать или заменять. Один из эффективных способов оценки засорения — установка датчиков, отслеживающих падение давления на участках до фильтра и после него.

Принцип работы поворотно-пластинчатого рекуператора:

Механическое восстановление пластинчатого рекуператора:

Бытовые и промышленные системы вентиляции со встроенной рекуперацией тепла доказали свою энергоэффективность для поддержания тепла в помещениях.Сейчас много предложений по продаже и установке таких устройств как в виде готовых и проверенных моделей, так и по индивидуальному заказу. Рассчитать расчет необходимых параметров и установить установку можно самостоятельно.

Приточно-вытяжная вентиляция с рекуперацией тепла: устройство и работа

Вентиляция с рекуперацией. Что такое рекуператор воздуха? Принцип действия и варианты Рекуператор жидкости для повышения эффективности вентиляции

Recovery Это процесс возврата максимального количества энергии. В вентиляции рекуперация — это процесс передачи тепловой энергии от вытяжного воздуха в приточный. Рекуператоры бывают разных типов, и в этой статье мы расскажем вам о каждом из них.Каждый тип рекуператора по-своему хорош и имеет уникальные преимущества, но любой из них позволит сэкономить на нагреве приточного воздуха зимой не менее 50%, а чаще до 95%.

Очень интересен процесс передачи тепла от вытяжного воздуха к приточному. Далее мы начнем разбирать каждый тип рекуператора воздуха, чтобы вам было легче понять, что это такое и какой рекуператор вам нужен.

Самый популярный вид рекуператоров, а точнее приточно-вытяжных установок с пластинчатым рекуператором.Свою популярность он получил благодаря простоте и надежности конструкции теплообменника самого рекуператора.

Принцип работы прост — два воздушных потока (вытяжной и приточный) пересекаются в теплообменнике рекуператора, но таким образом, что они разделены стенками. В результате эти потоки не смешиваются. Теплый воздух нагревает стенки теплообменника, а стенки нагреваются приточным воздухом … КПД пластинчатых рекуператоров (КПД пластинчатого рекуператора) измеряется в процентах и ​​соответствует:

45-78% для металлических и пластиковых теплообменников рекуператоров.

60-92% для пластинчатых теплообменников с целлюлозно-гигроскопичными теплообменниками.

Такой скачок эффективности по отношению к целлюлозным рекуператорам вызван, во-первых, возвратом влаги через стенки рекуператора из вытяжного воздуха в приточный, а во-вторых, передачей скрытой теплоты той же влажности. Ведь в рекуператорах роль играет не тепло самого воздуха, а тепло содержащейся в нем влаги. Воздух без влаги имеет очень низкую теплоемкость, а влага — это вода… с известной высокой теплоемкостью.

Для всех рекуператоров, кроме рекуператоров целлюлозы, требуется дренаж. Те. Планируя установку рекуператора, нужно помнить, что канализация также необходима.

Так что плюсов:

1. Простота конструкции и надежность.

2. Высокая эффективность.

3. Отсутствие дополнительных потребителей электроэнергии.

И, конечно же, минусы:

1. Для работы такого рекуператора к нему должны подаваться как приточная, так и вытяжная части.Если система спроектирована с нуля, то это вовсе не минус. Но если система уже есть и приток с выхлопом находится на расстоянии, лучше использовать ее.

2. При минусовых температурах теплообменник рекуператора может замерзнуть. Для его размораживания необходимо либо прекратить или уменьшить подачу воздуха с улицы, либо использовать байпасный клапан, который позволяет приточному воздуху обходить теплообменник во время его размораживания с вытяжным воздухом.В этом режиме оттаивания весь холодный воздух поступает в систему, минуя рекуператор, и для его нагрева требуется много электроэнергии. Исключение составляют рекуператоры из целлюлозных пластин.

3. Рекуператоры в основном не возвращают влагу, а воздух, подаваемый в помещения, сухой. Исключение составляют рекуператоры из целлюлозных пластин.

Второй по популярности тип рекуператоров. Тем не менее … Высокая производительность, не замерзает, компактнее плиты и даже возвращает влагу.Некоторые плюсы.

Роторный рекуператор изготовлен из алюминия, намотанного слоями на ротор, причем один лист плоский, а другой зигзагообразный. Чтобы воздух прошел. Приводится в действие электрическим приводом через ремень. Этот «барабан» вращается, и каждая его часть, проходя через зону выпуска, нагревается, а затем, перемещаясь в зону притока, охлаждается, тем самым передавая тепло приточному воздуху.

Сектор продувки используется для защиты от перелива воздуха.

Новый и малоизвестный тип рекуператоров воздуха.В рекуператорах на крыше, по сути, используются пластинчатые рекуператоры, а иногда и роторные, но мы решили сделать их отдельным типом рекуператоров, потому что рекуператор на крыше — это особый отдельный тип приточно-вытяжных установок с рекуператором.

на крыше подходят для больших комнат с одним объемом и являются вершиной простоты проектирования, установки и эксплуатации. Для его установки достаточно сделать нужное окно в крыше здания, поставить специальное «стекло», распределяющее нагрузку, и поставить в него рекуператор крыши.Это просто. Воздух забирается с потолка в помещении и по желанию заказчика подается либо с потолка, либо в зону дыхания рабочих или посетителей торговых центров.

Рекуператор с промежуточным теплоносителем:

И этот тип рекуператора подходит для уже существующих систем вентиляции «отдельно питание — отдельно вытяжка».

Ну или если нельзя построить новую систему вентиляции с каким-то рекуператором, который предполагает подачу приточно-вытяжной в одно помещение.Но стоит помнить, что и пластинчатые, и роторные теплообменники имеют более высокий КПД, чем гликолевые.

Системы вентиляции в последних версиях больше не ограничиваются стандартным набором функций, основная из которых — обновление воздушной среды. Например, за счет использования технологических фильтров оборудование минимизирует содержание вредных частиц в помещении, а также предотвращает попадание запахов. Они также улучшаются с точки зрения регулирования микроклимата, что особенно полезно с точки зрения энергосбережения.Для обеспечения такой возможности используются приточно-вытяжные установки с рекуперацией воздушного потока. Работа таких систем основана на обработке тепловых потоков, проходящих через элементы вентиляционной установки. В результате пользователь получает не только свежий, но и естественно нагретый воздух.

Каков принцип рекуперации?

Процесс рекуперации происходит на фоне взаимодействия воздушных потоков с разной температурой. То есть нагретые потоки отдают свое тепло холодным потокам, таким образом формируя оптимальный температурный баланс.Рекуперация тепла — это передача тепла свежему воздуху, которая осуществляется в специальном теплообменнике. В то же время есть разные уровни эффективности этого процесса. Например, открытое окно показывает нулевую эффективность. В этом случае приточные потоки не нагреваются, а понижают температуру воздуха в самом помещении. Можно сказать, что это процесс, противоположный оздоровлению.

Средний уровень КПД колеблется в пределах 30-90%. Оптимальный показатель достигает 60%, а наиболее производительными считаются системы, демонстрирующие показатель выше 80%.Наиболее эффективной рекуперацией является процесс теплообмена, при котором нагрев подаваемых потоков достигает уровня, соответствующего удаляемому воздуху. Но даже современные технологии не позволяют достичь 100% эффективности.

Рекуператор в системе вентиляции

Принцип рекуперации реализован в системе вентиляции в виде поверхностного теплообменника. Сам процесс распределения тепла осуществляется с помощью перегородки, разделяющей два противоположно направленных потока.Аналогичное устройство имеют регенераторы, однако система рекуперации отличается тем, что каналы для работы с воздухом остаются неизменными на протяжении всего периода эксплуатации. Надо сказать, что климатическое оборудование может обслуживать не только воздушную среду. Так что рекуперация применяется и при работе с газом, жидкостями и т. Д. Также существуют разные конструктивные схемы. Наиболее распространены ребристые, трубчатые и пластинчатые модели. При этом предусмотрены разные подходы к проектированию проточных каналов — например, можно выделить прямоточные, противоточные и перекрестно-проточные устройства.

Рекуператор с поперечными пластинами

В таких установках обычно используются мембранные перегородки, благодаря которым обеспечивается эффективная рекуперация. Особенность системы в том, что по мере удаления воздуха он уходит на улицу и лишнюю влагу … Приточно-вытяжная система с рекуперацией также отличается морозостойкостью, которая достигается без специальных обогревателей. Это преимущество позволяет использовать оборудование с поперечно-мембранной конструкцией в условиях температурного режима до -35 ° C.

Такие настройки используются и при обеспечении жилых домов, и на складах, где предполагается обслуживание больших площадей. Широкое распространение они получили и в сельском хозяйстве — например, при обустройстве птичников, овощехранилищ и животноводческих ферм. Поскольку рекуперация тепла в поперечно-мембранных конструкциях также позволяет эффективно сохранять прохладу летом, эта система также востребована в обрабатывающей промышленности.

Оребренные системы

В устройстве такого рекуператора предусмотрено наличие оребренных тонкостенных пластин, изготовленных методом высокочастотной сварки.Металлические панели образуют конструкцию с попеременным расположением перегородок, повернутых на 90 градусов. Благодаря такой схеме теплоносителя минимальный уровень сопротивления, а также оптимальное соотношение площади телепередающей поверхности к весу теплообменника. Кроме того, приточно-вытяжные установки с рекуперацией тепла с ребристыми пластинами долговечны и недороги. Практика использования подтверждает, что такие системы позволяют сэкономить около 40%, то есть затраты на отопление сведены к минимуму, так как свежий воздух эффективно нагревается удаляемыми потоками.

Поворотные модели

К особенностям таких установок можно отнести невысокую стоимость и достаточно высокую производительность. Хотя по показателям нагрева свежего воздуха этот вариант уступает пластинчатой ​​конструкции с двойной кассетой. Несмотря на простую конфигурацию рабочих элементов, роторный рекуператор страдает несовершенным распределением воздушного потока. Существует определенный риск того, что свежий воздух будет смешиваться с удаляемым материалом, и в результате ухудшится качество вентиляции как таковое.К недостаткам таких систем можно отнести необходимость частого обслуживания, что особенно невыгодно при использовании в жилых помещениях. Однако сам процесс нагрева достаточно эффективен.

Прямоточно-противоточные системы

Особенностью рекуператора данного типа является трубчатая конструкция, элементы которой представлены тонкостенными сварными элементами. В процессе работы такого типа установки образуется пристенный вихрь, который увеличивает теплоотдачу, но в то же время схлопывается по мере увеличения сопротивления в воздушном канале.Чаще всего такие системы используются в промышленности, где требуется щадящий нагрев одной из рабочих сред. Прямоточное противоточное оборудование также используется в машиностроении для отвода и утилизации тепла. Также востребован бытовой приточный агрегат с таким типом рекуперации — его рекомендуется устанавливать в помещениях с герметичными металлопластиковыми окнами, а также в экологических домах.

Такие рекуператоры, как правило, объединены в единый кожух воздуховода, что в процессе эксплуатации обеспечивает низкое энергопотребление, компактные размеры с возможностью скрытого монтажа, высокую производительность и надежность оборудования.

Рекуператоры для энергоэффективных домов

Сама концепция вентиляционных систем, обеспечивающих пассивный нагрев свежего воздуха, направлена ​​на снижение затрат на отопление. Но с точки зрения оборудования рекуперация — это еще и экологически чистый способ нормализации микроклимата. Производители выпускают специальные линии, в которых используются безопасные и эффективные с точки зрения рекуперации материалы. В частности, в последних моделях установлены трехступенчатые теплообменники из непористых ультратонких мембран.Такое устройство устраняет необходимость в электрических воздухонагревателях.

Такие устройства, помимо равномерного теплообмена, эффективно работают и с влагой. Они обеспечивают полный возврат влаги в помещение с полным устранением конденсаторов. В результате вентиляция с рекуперацией также избавляет от необходимости устанавливать дренажные системы.

Автоматика для рекуператоров

Развиваются приточно-вытяжные и в направлении электронного наполнения.Чтобы оптимально распределять потоки, производители предоставляют агрегатам возможность автоматически регулировать положение перегородок каналов. В более продвинутых моделях также предусмотрена установка скоростных режимов, индикация температурных показателей и контроль степени загрязнения фильтров с сигнализацией. Кроме того, современная вентиляция с рекуперацией дает возможность управлять внешним канальным обогревателем без подключения к процессу сторонних устройств. То есть в этом случае предусмотрен дополнительный нагрев воздуха до оптимального показателя.

Фильтры в рекуператорах

Как и все современные системы вентиляции, модели с рекуперацией предполагают включение в конструкцию очистных устройств. Поскольку теплообмен предполагает максимальное сокращение выходящего и выходящего воздушных потоков, фильтры играют в этом случае особенно важную роль. Чаще всего в самих воздуховодах используются фильтры типа F7, исключающие прохождение частиц размером 0,5 мкм. Реже встречаются G3, но в зависимости от конструкции может потребоваться такое дополнение.Для удобства обслуживания рекуперационная система часто оснащается фильтрами из пластика и специальных волокон — такие элементы легко мыть и вытряхивать. Как уже отмечалось, современные модели также оснащены индикаторами, определяющими, когда следует заменить фильтр.

Преимущества рекуператоров

Технологии, используемые в системах рекуперации приточной и вытяжной вентиляции, минимизируют потребление энергии и улучшают эргономику оборудования HVAC. На практике пользователь такой установки также может почувствовать улучшение показателей микроклимата.Конечно, рекуперация тепла не так эффективна с точки зрения отопительной функции, как специальные отопительные установки, но ее работа не требует дополнительных затрат энергии. Интеграция в системы вспомогательных устройств обогрева позволяет сбалансировать как повышение температуры, так и экономию энергии. В целом, по расчетам специалистов, использование рекуперации позволяет снизить затраты на отопление на 10-15%.

Недостатки рекуператоров

У этих систем есть два основных недостатка.В первую очередь, это обледенение теплообменников зимой. По этой причине многие пользователи жалуются на выход из строя оборудования уже в первые недели эксплуатации в морозных условиях. Однако производители стремятся улучшить защитные качества оборудования, поставляя агрегаты с прочными вентиляторами. Второй недостаток приточно-вытяжных установок с рекуперацией тепла связан с их шумной работой. Особенно это актуально для поворотных моделей. В то же время разработчики стремятся предоставлять новые модели с улучшенными средствами изоляции, поэтому на рынке также можно найти малошумные варианты.

Что нужно учитывать при выборе установки с рекуператором?

Потребитель, решивший установить такую ​​систему у себя дома, должен сосредоточиться на производительности, дизайне и функциональности системы. Итак, показатель эффективности определяет возможность вентиляции в помещении определенной площади. Не менее важен дизайн, в котором выполнено оборудование. Например, установка рекуперации тепла с трубчатыми элементами обеспечивает удобную установку с минимальными требованиями к пространству. Что касается функциональности, то она влияет как на возможность регулирования микроклимата в помещении, так и на эргономические характеристики системы.

Заключение

Работа традиционных систем вентиляции не дает даже намека на функцию энергосбережения. Как правило, это прожорливые массивные установки, вносящие значительный вклад в увеличение затрат на содержание дома. На этом фоне рекуперация является почти революционным подходом к производству оборудования HVAC, который предполагает рациональное использование энергии отходящего тепла. Если в типовой системе воздух нагревается на входе в помещение с помощью отопительного оборудования, то рекуперация позволяет изначально повысить температуру поступающих потоков без подключения специальных нагревателей.Конечно, у таких установок есть свои недостатки, но производители ведут с ними плодотворную борьбу, совершенствуя конструкцию рекуператоров.

При строительстве дома необходимо выбрать и установить систему рекуперации тепла в системах вентиляции. Существует несколько модификаций вентиляционного оборудования, которые выбирают в зависимости от его производителя. Оборудование Natural Impulse включает в себя продувочные клапаны для стен и окон для подачи свежего воздуха в помещения. Вытяжные воздуховоды устанавливаются для удаления запахов из туалетов и ванных комнат, а также из кухонь.

Воздухообмен достигается за счет разницы температур в помещении и на улице. Летом температура выравнивается как внутри, так и снаружи помещений. То есть воздухообмен приостановлен. В зимний период эффект проявляется быстрее, но для нагрева холодного наружного воздуха потребуется больше энергии.

Сплит-вытяжка — это система принудительной вентиляции с естественной циркуляцией воздуха. К недостаткам можно отнести:

К достоинствам можно отнести невысокую цену и отсутствие внешних природных факторов. Но при этом по качеству и функциональности аэрацию нельзя считать полноценной вентиляцией.

Для обеспечения комфортных условий в новостройках устанавливают универсальные системы принудительной вентиляции. Системы с рекуператором обеспечивают поступление свежего воздуха нормальной температуры с одновременным удалением отработанного воздуха из помещений. Вместе с этим от нагнетаемого потока отводится тепло.

Экономия тепловой энергии за счет приточно-вытяжной вентиляции с рекуператором // ФОРУМХАУС

В зависимости от типов рекуператоров и размеров помещения, в котором установлена ​​вентиляция, микроклимат улучшается более или менее эффективно. Но даже при установленной рекуперации с КПД всего 30% экономия энергии будет значительной, а также улучшится общий микроклимат в помещениях. Но и у теплообменников есть недостатки:

• рост потребления электроэнергии;
• происходит выделение конденсата, а зимой происходит обледенение, которое может привести к поломке рекуператора;
• громкий шум во время работы, доставляющий большие неудобства.

Теплообменники или блоки рекуперации тепла в системах вентиляции с усиленной тепло- и шумоизоляцией работают очень тихо.

Рекуператоры направленного движения теплоносителей предполагают вентиляцию и утилизацию теплого отработанного воздуха. Устройство перемещает воздух в двух направлениях с одинаковой скоростью. С установками рекуперации тепла повышается комфорт жизни в доме.

При этом значительно снижаются затраты на отопление и вентиляцию, объединяя оба серьезных процесса в один.Эти устройства можно использовать как в жилых, так и в производственных помещениях … Таким образом, экономия средств составит примерно тридцать-семьдесят процентов. Установки рекуперации тепла можно разделить на две группы: теплообменники одностороннего действия и тепловые насосы для увеличения запаса рекуперированного тепла. Теплообменники можно использовать только в тех случаях, когда ресурсы источников превышают ресурсы микроклимата, в который передается тепловая энергия.

Система вентиляции квартиры с рекуператором Ecoluxe EC-900h4.

Устройства, передающие тепло от источников к потребителям с использованием промежуточных рабочих органов, например жидкости, циркулирующие в замкнутых контурах, состоящих из циркуляционных насосов, трубопроводов и теплообменников, расположенных в обогреваемых и охлаждаемых камерах, называются рекуператорами с промежуточными теплоносителями … Такое оборудование широко применяется в различных теплообменниках и циркуляционных насосах на больших расстояниях между источником тепла и потребителем.

Этот принцип используется в разветвленной системе рекуперации тепла и потребителях энергии с различными характеристиками… Работа теплообменника с промежуточным теплоносителем заключается в том, что процесс в нем протекает в диапазоне водяного пара с изменением агрегатного состояния при постоянной температуре, давлении и объеме. Работа утилизаторов с тепловыми насосами отличается тем, что движение рабочей жидкости в них осуществляется компрессором.

КПД рекуператора в трубе в трубе при падении. + 6гр.Ц. вне.

Аппарат смешанного действия

Для утилизации и подогрева приточного воздуха используется рекуператор или контактные теплообменники … Также могут быть установлены устройства смешанного действия, то есть одно рекуперативного действия, а второе контактное. В трубопроводы и теплообменники рекомендуется устанавливать безвредные, недорогие и неагрессивные промежуточные теплоносители. До недавнего времени промежуточными теплоносителями выступали только вода или водные гликоли.

На данный момент их функции успешно выполняет холодильная установка, которая работает как тепловой насос в сочетании с рекуператором.Теплообменники расположены в приточных и вытяжных воздуховодах, и с помощью компрессора циркулирует фреон, потоки которого передают тепло от потока вытяжного воздуха потоку приточного и наоборот. Все зависит от сезона. Такая система состоит из двух и более, которые объединяют один холодильный контур, что обеспечивает синхронную работу агрегатов в разных режимах.

Особенности конструкции пластин и ротора

Самая простая конструкция пластинчатого рекуператора.Основа такого теплообменника — герметичная камера с параллельными воздуховодами … Ее каналы разделены стальными или алюминиевыми теплопроводными пластинами. Недостатком данной модели является образование конденсата в вытяжных каналах и появление ледяной корки в зимнее время … При разморозке оборудования поступающий воздух попадает в теплообменник, а теплые отходящие воздушные массы помогают таять. лед на тарелках. Для предотвращения подобных ситуаций предпочтительно использовать пластины из алюминиевой фольги, пластика или целлюлозы.

Роторные рекуператоры являются наиболее эффективными устройствами и представляют собой цилиндры с гофрированными металлическими прослойками. По мере вращения барабанной установки в каждую секцию поступает теплый или холодный поток воздуха. Поскольку КПД определяется скоростью вращения ротора, таким устройством можно управлять.

К преимуществам относятся рекуперация тепла около 90%, экономичное потребление электроэнергии, увлажнение воздуха и кратчайший срок окупаемости. Для расчета КПД рекуператора необходимо измерить температуру воздуха и рассчитать энтальпию всей системы по формуле: H = U + PV (U — внутренняя энергия; P — давление в системе; V — объем системы).

До недавнего времени приточно-вытяжная вентиляция с рекуператором воздуха использовалась в России довольно редко, пока специалисты не пришли к выводу о необходимости такой системы. Принцип вентиляции основан на принципе рекуперации. Так называется процесс, при котором часть тепла возвращается из отработанного воздуха. Уходя из помещения, теплый воздух частично нагревает набегающий холодный поток в теплообменнике. Таким образом, полностью «вытяжной» воздух выходит на улицу, а в помещение попадает не только свежий, но и уже нагретый воздух.

Почему пора отказаться от вытяжной вентиляции старого типа

Почему традиционная естественная вытяжная вентиляция, долгие годы устанавливаемая в частных домах, квартирах и домах — уже не эффективна? Дело в том, что в этом случае постоянное проникновение воздуха в помещение должно происходить через рамы, дверные проемы и щели, но в случае установки герметичных пластиковых стеклопакетов воздушный поток сильно сокращается и как следствие, перестает нормально работать естественная вытяжная вентиляция.
Для того, чтобы температура воздуха в помещении была комфортной, в зимний период необходимо подогревать воздух, на что в нашей стране хозяин дома тратит огромные деньги, ведь холода в нашей стране длится 5- 6 месяцев. И хотя отопительный сезон — короче говоря, на подогрев приточного воздуха по-прежнему тратятся огромные ресурсы. Однако на этом недостатки естественной вытяжной вентиляции не заканчиваются. С улицы в помещение попадает не только холодный, но и грязный воздух, периодически возникают сквозняки.Невозможно контролировать объем этих воздушных потоков. Получается, что из-за несбалансированной вентиляции большие деньги буквально выбрасываются на ветер, потому что люди вынуждены платить за нагрев воздуха, который за пару минут улетает в дымоход. Поскольку цены на энергоносители растут из года в год, неудивительно, что вопрос о снижении затрат на отопление рано или поздно встает перед каждым экономным человеком, не желающим «топить улицу» за свой счет.

Как сохранить тепло в доме

Для экономии тепла в системе вентиляции, — обогрева приточного холодного воздуха за счет удаляемого из помещения теплого воздуха, предназначены специальные установки-рекуператоры.В приточно-вытяжные вентиляционные установки встроена кассета, обеспечивающая теплообмен воздуха. Выходя через него, отработанный воздух передает тепло стенкам теплообменника, а входящий в помещение холодный воздух нагревается от стен. Этот принцип лежит в основе работы пластинчатых и роторных рекуператоров, которые сейчас завоевали популярность на рынке вентиляционных установок.

Есть ли недостатки у пластинчатых рекуператоров?

В аппаратах этого типа потоки воздуха отсекаются пластинами.Эти приточно-вытяжные системы, помимо множества преимуществ, о которых будет сказано ниже, имеют один недостаток: на стороне выхода отработанного воздуха на пластинах образуется лед. Проблему легко объяснить: в результате того, что пластина теплообменника и отработанный воздух имеют разную температуру, образуется конденсат, который, по сути, превращается в лед. Воздух начинает проходить через застывшие пластины с огромным сопротивлением, и производительность вентиляции резко падает, и процесс рекуперации практически останавливается, пока пластины не оттают полностью.
Процесс можно сравнить с доставкой бутылки лимонада из морозильника. В одно мгновение стекло покроется сначала белой пленкой, а затем — каплями воды. Можно ли решить проблему замерзания рекуператора? Специалисты нашли выход, установив в системах вентиляции с рекуперацией специальный перепускной клапан. Как только плиты покрываются слоем льда, байпас открывается, и приточный воздух какое-то время обходит кассету рекуператора, попадая в помещение практически без нагрева.При этом пластины рекуператора достаточно быстро размораживаются за счет удаленного вытяжного воздуха, а образовавшаяся вода собирается в дренажном баке. Баня подключается к дренажной системе, которая уходит в канализацию, и весь конденсат сливается туда. Рекуператор снова начинает работать эффективно, восстанавливается воздухообмен.
При размораживании кассеты клапан снова закрывается, однако здесь есть одно «но». Когда воздух не попадает в теплообменник в обход, экономия энергии сводится к минимуму.Это связано с тем, что приточный воздух, как правило, помимо пластин теплообменника, нагревает встроенный воздухонагреватель — точно так же, как в простых приточно-вытяжных установках, но со значительно меньшей мощностью. Как с этим бороться? Можно ли бороться с обледенением, чтобы не потерять деньги?

Приточно-вытяжные установки с рекуперацией тепла

Производители рекуператоров нашли решение этой серьезной проблемы. Благодаря изобретению новой технологии влага, которая оседает на стенках теплообменника со стороны выходящего воздуха, начинает поглощаться ими и перемещаться в сторону приточного воздуха — увлажняя его.Таким образом, практически вся влага удаляемого воздуха возвращается в помещение. Как возможен этот процесс? Такого эффекта инженеры добились, создав кассеты из гигроскопичной целлюлозы. Кроме того, многие абсорбирующие целлюлозы не имеют байпасов и не подключены к ванне и водостоку. Вся влага утилизируется воздушными потоками и почти полностью остается в помещении. Таким образом, при использовании целлюлозного теплообменника в рекуператоре отпадает необходимость в использовании байпаса и прямого потока воздуха в обход пластин рекуператора.

В результате КПД рекуператора увеличен до 90%! Это значит, что приточный воздух с улицы будет на 90% нагреваться за счет выходящего воздуха. При этом рекуператоры могут без проблем работать даже в мороз, до -30 градусов по Цельсию. Такие установки отлично подходят для жилых помещений, квартир, загородных домов и коттеджей, сохраняя и поддерживая необходимую влажность и воздухообмен зимой и летом, они создают и поддерживают необходимый микроклимат в помещении круглый год, экономя при этом немалые деньги.Однако следует помнить, что рекуператоры с целлюлозными теплообменниками, как и все другие, способны замерзать, что со временем может привести к выходу из строя теплообменной кассеты. Чтобы полностью исключить возможность замерзания, необходимо установить защиту от замерзания. Так же при всех своих положительных качествах рекуператоры с бумажным теплообменником нельзя использовать для помещений с повышенной влажностью, в частности для. Для влажных помещений, в том числе бассейнов, необходимо применять приточно-вытяжные вентиляционные установки с пластинчатым рекуператором из алюминия.

Схема и принцип работы приточно-вытяжной системы вентиляции с рекуператором

Допустим, на улице зима и температура воздуха за окном -23 0 С. При включении приточно-вытяжной установки засасывается наружный воздух. попадает в блок с помощью встроенного вентилятора, проходит через фильтр и попадает в кассету теплообмена. Проходя через него, он нагревается до +14 0 С. Как видим, в зимние морозы агрегат не в состоянии полностью прогреть воздух до комнатной температуры, хотя многие могут быть довольны таким нагревом, поэтому после В рекуператоре приточный воздух может идти прямо в помещение, либо, если через рекуператор проходит так называемое «воздушное отопление», воздух нагревается до +20 0 С и в помещение попадает только полностью нагретый.Подогреватель представляет собой маломощный электрический или водонагреватель мощностью 1-2 кВт, который при необходимости можно включать при низких температурах наружного воздуха и прогревать воздух до комфортной комнатной температуры. В комплектациях рекуператоров разных производителей, как правило, можно выбрать водяной или электрический воздухонагреватель. Напротив, комнатный воздух с температурой +18 0 С (+20 0 С), засасываемый из помещения вентилятором, встроенным в агрегат, проходя через кассету теплообменника, охлаждается приточным воздухом и выходит наружу. от рекуператора, имеющего температуру -15 0 С.

Какая температура будет после рекуператора зимой и летом

Существует довольно простой способ самостоятельно рассчитать, какой температуры воздух попадет в помещение после рекуператора. Насколько эффективно будет прогреваться приточный воздух и прогреется ли он вообще? Что будет с воздухом в рекуператоре летом?

Зима

На снимке видно, что наружный воздух 0 0 С, КПД рекуператора 77%, а температура воздуха, поступающего в помещение, составляет 15.4 0 С. А насколько прогреется воздух, если температура на улице, например, -20 0 С? Существует формула для расчета приточного воздуха для рекуператора в зависимости от его КПД, температуры наружного и внутреннего воздуха:

т (после рекуператора) = (t (в помещении) -t (на открытом воздухе)) xK (КПД теплообменника) + t (на улице)

Для нашего примера получается: 15,4 0 С = (20 0 С-0 0 С) х77% + 0 0 С Если температура за окном -20 0 С, в помещении +20 0 С КПД рекуператора 77%, тогда температура воздуха после рекуператора будет: t = ((20 — (- 20)) х77% -20 = 10.8 0 С. Но это конечно теоретический расчет, на практике температура будет немного ниже, около +8 0 С.

Лето

Температура воздуха после рекуператора летом рассчитывается аналогично:

t (после рекуператора) = t (на улице) + (t (в помещении) -t (на улице)) xK (КПД рекуператора)

Для нашего примера получается: 24,2 0 С = 35 0 С + (21 0 С-35 0 С) х77%

Схема и принцип работы приточно-вытяжной системы вентиляции с роторным рекуператором

Принцип работы роторного рекуператора основан на теплообмене между входящим и выходящим потоком воздуха в вентиляционной системе через систему вентиляции. роторный алюминиевый теплообменник, который вращается с разной скоростью, позволяет проводить такой процесс с разной интенсивностью.

Какой рекуператор лучше

Сегодня в продаже рекуператоры разных производителей, различающиеся по многим параметрам: принцип работы, КПД, надежность, экономичность и др. Рассмотрим наиболее популярные типы рекуператоров и сравним их преимущества. и недостатки.
1. Пластинчатый рекуператор с алюминиевым теплообменником. Цена такого рекуператора довольно низкая по сравнению с другими типами рекуператоров, что, несомненно, является одним из его преимуществ.Воздушные потоки в аппарате не смешиваются, они разделены алюминиевой фольгой. Из минусов следует назвать невысокую производительность при низких температурах, т.к. теплообменник периодически замерзает и должен часто оттаивать. Есть смысл в том, что затраты на электроэнергию растут. Устанавливать их в жилых помещениях тоже нецелесообразно, так как в зимний период при работе рекуператора вся влага удаляется из воздуха в помещении и требуется его постоянное увлажнение.Основное преимущество пластинчатых алюминиевых теплообменников в том, что их можно устанавливать для вентиляции бассейнов.
2. Пластинчатый рекуператор с пластиковым теплообменником. Преимущества те же, что и у предыдущей версии, однако эффективность выше благодаря свойствам пластика.

3. Пластинчатый рекуператор с целлюлозным теплообменником и одиночной кассетой. Несмотря на то, что воздушные потоки разделены бумажными перегородками, влага спокойно проникает через стенки теплообменника.Важным преимуществом является то, что сохраненное тепло и влага снова попадают в комнату. Благодаря тому, что теплообменник практически не подвержен замораживанию, на его размораживание не тратится время, а эффективность работы устройства значительно повышается. Если говорить о недостатках, то они следующие: рекуператоры данного типа нельзя устанавливать в бассейнах, а также в любых других помещениях, где наблюдается повышенная влажность. Кроме того, рекуператор нельзя использовать для осушения.Очень часто так.

4. Роторный рекуператор. Имеет высокий КПД, но этот показатель все равно остается ниже, чем если бы использовалась пластинчатая установка с двойной кассетой. Отличительная особенность — низкое энергопотребление. Из недостатков отметим такие моменты, так как встречные потоки воздуха у роторного рекуператора разделены не идеально, в приточный воздух попадает небольшое количество воздуха, удаленного из помещения (пусть и незначительного). Само устройство довольно дорогое.используется сложная механика. Наконец, ротационный рекуператор необходимо обслуживать чаще, чем другие приточно-вытяжные установки, и его установка во влажных помещениях нежелательна.

Рекуператоры для квартир и загородных домов

От чего зависит цена рекуператора

В первую очередь, цена рекуператора зависит от производительности всей системы вентиляции.Профессиональный дизайнер сможет разработать грамотный проект, отвечающий именно вашим условиям и потребностям, от качества которого будет зависеть не только эффективность всей системы, но и ваши дальнейшие затраты на ее обслуживание. Вы, конечно, можете сами подобрать технику, в том числе воздуховоды и решетки, но желательно, чтобы указанными вопросами занимался специалист. Разработка проекта стоит дополнительных денег и на первый взгляд такие затраты кому-то покажутся достаточно солидными, но если подсчитать, сколько денег останется в итоге в вашем бюджете благодаря грамотному, то вы будете удивлены.
Выбирая рекуператор самостоятельно, в первую очередь обращайте внимание на цену и обещанное качество. Стоит ли устройство заявленной суммы? Или вы просто переплатите за новинку или бренд? Техника стоит недешево и окупается за несколько лет, поэтому к выбору устройства нужно подходить очень ответственно.
Обязательно проверьте наличие сертификатов на продукцию и узнайте, сколько длится гарантийный срок. Обычно гарантия дается не на рекуператор, а на его комплектующие.Чем качественнее узлы, агрегаты и другие комплектующие — тем дороже обойдется покупка. Надежность системы оценивается по сильным и слабым сторонам товара. Естественного, идеального варианта никто не предлагает, но найти оптимальное решение для конкретной комнаты вполне возможно.

Как выбрать приточно-вытяжную установку с рекуператором

В первую очередь задайте продавцу следующие вопросы:
1. Какая компания производит продукцию? Что о ней известно? Сколько лет на рынке? Какие отзывы?
2.Какая производительность системы? Эти данные могут рассчитать специалисты, к которым вы обращаетесь за консультацией, в том числе специалисты нашей компании. Для этого необходимо указать точные параметры помещения, желательно предоставить планировку квартиры, офиса, загородного дома, коттеджа и т. Д.
3. Каким будет сопротивление системы воздуховодов потоку воздуха после установка конкретной модели? Эти данные также должны быть рассчитаны дизайнерами для каждого отдельного случая.В расчетах учитываются все диффузоры, изгибы воздуховодов и многое другое. Модель и мощность рекуператора подбирается с учетом так называемой «рабочей точки» — соотношения расхода воздуха и сопротивления воздуховодов.
4. К какому классу энергопотребления относится рекуператор? Сколько будет стоить обслуживание системы? Сколько электроэнергии можно сэкономить? Это нужно знать, чтобы рассчитать затраты на отопительный сезон.
5. Какая заявленная эффективность установки и реальная? Эффективность рекуператоров зависит от разницы между температурами в помещении и на улице.Также на этот показатель влияют такие параметры, как: тип теплообменной кассеты, влажность воздуха, компоновка системы в целом, правильность размещения всех узлов и т. Д.
Давайте посмотрим, как можно рассчитать КПД для разных типов рекуператоры.
— Если теплообменник пластинчатого рекуператора бумажный, то КПД будет в среднем 60-70%. Установка не зависает, а точнее бывает крайне редко. Если теплообменник нужно разморозить, то сама система на некоторое время снижает производительность установки.
— Пластинчатый алюминиевый теплообменник демонстрирует высокий КПД — до 63%. Но рекуператор будет менее эффективным. КПД здесь будет 42-45%. Это связано с тем, что теплообменник должен часто размораживаться. Если вы хотите исключить замерзание, вам придется потреблять намного больше электроэнергии.
— Роторный рекуператор показывает высокую эффективность в том случае, если частота вращения ротора регулируется «автоматикой», ориентируясь по показателям датчиков температуры, которые устанавливаются как в помещении, так и на улице.Роторные рекуператоры также подвержены замерзанию, в результате чего КПД снижается так же, как и у пластинчатых рекуператоров из алюминия.

MICRA 60 — Construction1.com

MICRA 60 — это приточно-вытяжная установка с рекуперацией тепла для сбалансированной энергосберегающей вентиляции отдельных комнат квартир, коттеджей, социальных и коммерческих помещений. Не нужно подключать воздуховоды. Лучшее решение для простой и эффективной вентиляции в реконструированных помещениях.

Характеристики

• Эффективная вентиляция с рекуперацией тепла для отдельных помещений (помещений)
• Пластинчатый противоточный пластиковый теплообменник с эффективностью рекуперации до 79%
• ЕС-вентиляторы с низким энергопотреблением и электробезопасным напряжением 12 В
• Интегрированная автоматика с тремя режимами работы
• Бесшумная работа (22-29 дБА)
• Очистка воздуха с двумя встроенными фильтрами G4
• Простой монтаж
• Подходит для непрерывной работы
• Импульсный генератор для широкого диапазона напряжения питания 100 -240 В и частотой 50-60 Гц.

Кожух

Металлический кожух с полимерным покрытием, декорированный тепло- и звукоизоляционным слоем пенофола толщиной 15 мм из зеркальной нержавеющей стали. Благодаря современному дизайну, он прекрасно впишется в любой интерьер. Съемная передняя панель обеспечивает легкий доступ для обслуживания устройства, очистки или замены фильтра. Воздух подается в помещение и выводится наружу через два воздуховода диаметром 125 мм.

Фильтрация воздуха

Два встроенных фильтра G4 обеспечивают очистку приточного и вытяжного воздуха.Фильтры служат для подачи свежего воздуха без пыли, насекомых и защиты агрегата от загрязнения.

Приточный и вытяжной воздух

Осевые ЕС-вентиляторы обеспечивают подачу и вытяжку воздуха. Благодаря ЕС-технологиям, приточно-вытяжная установка с рекуперацией тепла отличается низким энергопотреблением. Вентиляторы питаются от электрического безопасного низкого напряжения 12 В. Двигатели вентиляторов оснащены встроенной тепловой защитой от перегрева и шарикоподшипниками для увеличения срока службы.

Блок управления

Блок питается от встроенного импульсного блока с широким диапазоном напряжения питания от 100 В до 240 В и частотой от 50 до 60 Гц. Блок питания имеет встроенную схему защиты от различных аварийных ситуаций, в том числе от короткого замыкания, перегрузки, скачков напряжения, обратной полярности в выходных цепях. Универсальные характеристики энергоблока позволяют использовать продукт в разных странах и обеспечивают его стабильную работу в электросетях с широкими допусками электрических норм.

Схема работы

Свежий всасываемый снаружи воздух проходит через фильтр и рекуператор и подается в помещение приточным вытяжным вентилятором. Теплый застоявшийся воздух из помещения проходит через фильтр и рекуператор, а затем удаляется наружу с помощью вытяжного осевого вентилятора. Тепловая энергия теплого застоявшегося вытяжного воздуха передается снаружи в теплообменник потоку холодного приточного воздуха. Утилизация тепловой энергии приводит к снижению потерь тепловой энергии и эксплуатационных затрат на отопление в холодное время года.Потоки всасываемого и вытяжного воздуха полностью разделены, и загрязнители, запахи и микробы, содержащиеся в вытяжном воздухе, не передаются в приточный воздух.

Теплообменник (рекуператор)

Агрегат оборудован высокотехнологичным пластинчатым противоточным пластиковым теплообменником. Теплообменник рекуперирует тепловую энергию вытяжного воздуха для подогрева потока холодного воздуха. Эффективность рекуперации достигает 78%. Совместная работа приточно-вытяжной установки с рекуперацией тепла MICRA 60 с кондиционерами — это не только наиболее эффективный способ создания желаемого микроклимата в помещении, но и значительная экономия средств, поскольку рекуператор сохраняет тепло зимой и прохладу летом.

Защита от замерзания

Приточно-вытяжная установка для одного помещения с рекуперацией тепла имеет встроенную систему защиты от замерзания. В холодное время года рекуператор служит для передачи тепловой энергии теплого вытяжного воздуха холодному приточному. Во время охлаждения вытяжного воздуха в агрегате может образоваться конденсат. Он отводится наружу через вытяжной воздуховод. Если температура отработанного воздуха на выходе из теплообменника ниже установленного порогового значения, конденсат может замерзнуть внутри рекуператора.Для предотвращения обмерзания рекуператора установка оснащена электронными термостатами замораживания, которые отключают приточный вентилятор в случае опасности замерзания. После этого теплый затхлый воздух нагревает рекуператор до необходимой температуры. Когда опасность замерзания отсутствует, включается приточный вентилятор, и установка возвращается в предыдущий режим работы.

Управление и режимы работы

Агрегат оборудован сенсорным переключателем скоростей или трехпозиционным переключателем скоростей;
Автоматическая система обеспечивает три режима работы:

1. Приточно-вытяжная вентиляция при минимальной производительности 30 м ³ / час и минимальном уровне шума 22 дБА.
2. Приточно-вытяжная вентиляция со средней производительностью 45 м ³ / час и минимальным уровнем шума 25 дБА.
3. Приточно-вытяжная вентиляция при средней производительности 60 м ³ / час и минимальном уровне шума 29 дБА.

Пример устройства вентиляционной системы MICRA 60

Установите MICRA 60 в любом помещении, где требуется вентиляция. Один блок обеспечивает эффективную вентиляцию на площади до 24 м ² .Система вентиляции на базе однокомнатной приточно-вытяжной установки с рекуперацией тепла МИКРА 60 способна обеспечить непрерывный воздухообмен, сберечь тепло зимой и прохладу летом.

Для организации наиболее энергоэффективной вентиляции на базе агрегатов МИКРА 60 мы рекомендуем установить на кухне или в ванной интеллектуальные вентиляторы ВЕНТС iFan , удаляющие застоявшийся воздух по сигналу сработавшего датчика движения или влажности.

Установите приточно-вытяжную установку с рекуперацией тепла MICRA 60 на передней стене изнутри.Минимальная толщина стенки 100 мм.

Сначала отметьте отверстия на стене для воздуховодов бумажным шаблоном (входит в стандартный комплект поставки или в набор MK1 и MK2 . После просверливания отверстий прикрепите шаблон к стене с помощью монтажной ленты.

Вставьте воздуховоды (входят в комплект MK1 и MK2 ) в отверстия Мастер-пластина используется для размещения воздуховодов в необходимом положении и совмещения патрубков агрегата с воздуховодами.

Установите внешний кожух (входит в комплект MK2 или приобретается отдельно внешний бокс NB ) на внешней стороне стены, чтобы предотвратить попадание воды и посторонних предметов внутрь устройства.

Установите воздуховоды с небольшим уклоном наружу, чтобы обеспечить отток конденсата из агрегата.

После того, как воздуховоды зафиксированы в необходимом положении между внешней коробкой и эталонной пластиной, заполните зазоры между воздуховодами и стеной монтажной пеной через специальные прорези в эталонной пластине.

После затвердевания монтажной пены снимите шаблон и вырежьте выступающие части воздуховодов, чтобы они находились заподлицо с поверхностью стены. Перед закреплением корпуса агрегата снимите декоративную пластину и теплообменник.

При установке агрегата направьте патрубки на пластиковые воздуховоды и прикрепите агрегат к стене дюбелями и шурупами.

Устройство поставляется с предварительно проложенным кабелем питания и вилкой. Устройство может быть подключено к стационарной системе электропроводки через клеммные провода.Для этого отсоедините силовой кабель от клеммной коробки и подсоедините наружные силовые кабели с выводами. После завершения монтажа корпуса и электрического подключения установите теплообменник на место и закройте переднюю панель.
