Двигатель от старой стиральной машины характеристики: его применение для самодельных приспособлений

Добавлено автор alexxlab

Содержание

его применение для самодельных приспособлений

Любые машины для стирки через какой-то период времени приходят в негодность, и чаще всего их просто отправляют на свалку. Но некоторым деталям от нее можно дать вторую жизнь. Например, двигатель от старой стиральной машины, вышедшей из строя, может стать основой для нового самодельного приспособления или инструмента. Существует много различных вариантов его применения с пользой для домашнего хозяйства. Правда, все это зависит от фантазии и умения домашнего мастера.

Виды двигателей

Тип электромотора, выбранного для самоделки, зависит от возраста и модели машины для стирки. Например, если это была старая, еще с советских времен машинка для стирки, то на ней, скорее всего, устанавливался надежный электродвигатель асинхронного типа. Такой мотор от стиральной машины обладает мощностью 180 Вт, имеет отличные показатели крутящего момента и является самым удобным мотором для самоделок. Также в руках мастера могут оказаться двухскоростной электродвигатель, коллекторный мотор или движок от современной СМ любой модели и класса.

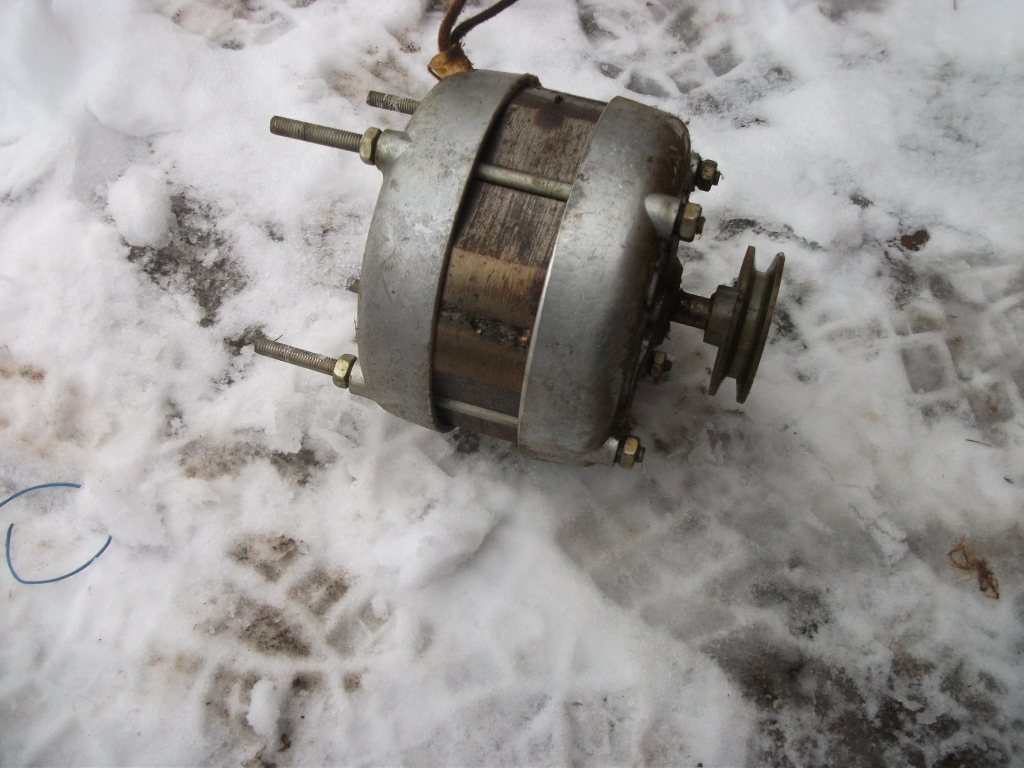

Асинхронный мотор

Асинхронные электродвигатели, используемые для стиральных агрегатов, могут быть с двумя или тремя фазами. Но примерно с 2000 г. производство моторов с двумя фазами практически прекратилось, и их заменили на более современные трехфазные, с частотной регулировкой скорости вращения.

Такое устройство состоит из статора, который является неподвижным элементом электромотора и ротора, приводящего в движение барабан устройства.

Преимущество этого устройства состоит:

  • В простой конструкции.
  • Легкости в обслуживании.
  • В низком уровне шума.
  • В невысокой стоимости.

К недостаткам можно отнести большие размеры, невысокий КПД, сложность электросхемы и ее управление. Такие электродвижки еще иногда можно встретить в старых, недорогих моделях машин для стирки. В мощных современных аппаратах они не используются.

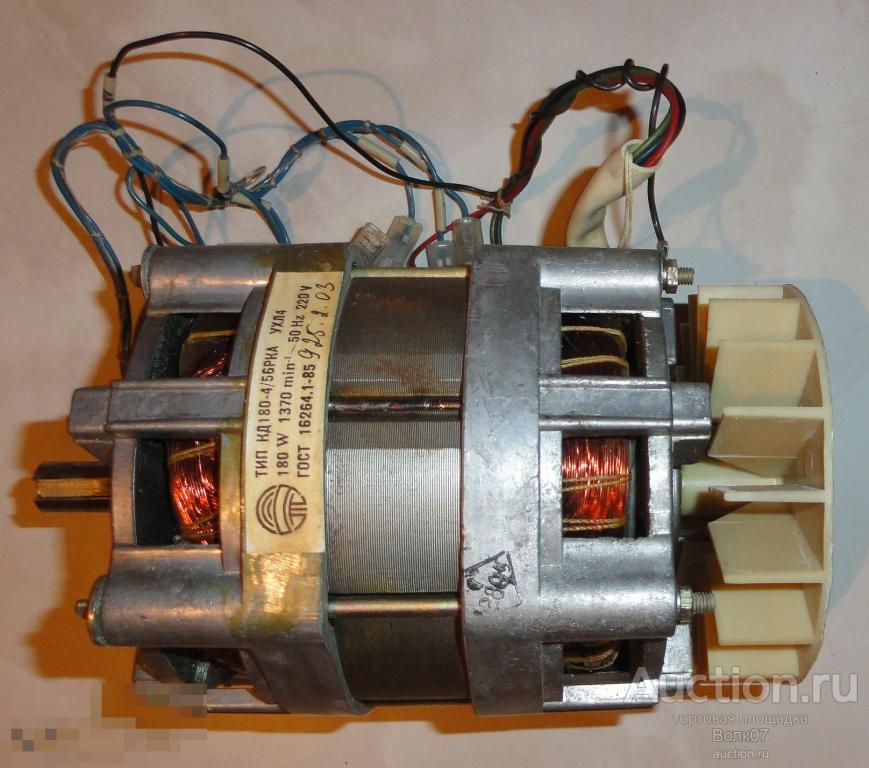

Коллекторный двигатель

Такие электроприводы используются с 90-х годов и считаются практически универсальными из-за возможности подключать их не только к переменному, но и постоянному напряжению,

Электродвигатель имеет алюминиевый корпус в который встроен коллекторный ротор, статор и блок с контактными щетками.

Достоинства коллекторного мотора:

  • Небольшие размеры.
  • Плавное регулирование оборотов с помощью увеличения или уменьшения напряжения.
  • Способность работать с разными видами напряжения.
  • Отсутствует привязка к частоте электрической сети.

Недостаток выражается в частой смене контактных щеток и недолгом сроке эксплуатации.

Инверторный привод

Это мотор с прямым приводом, который еще называют инверторным электродвигателем. Он не имеет коллекторного ротора. Разработан корейской компанией LG и относится к новейшим технологиям. Массовое производство инверторных приводных моторов началось с середины 2005 г.

Благодаря надежной, долговечной и простой конструкции, они прочно удерживают лидирующую позицию на рынке электроприводов.

К достоинству инверторного привода можно причислить:

  • Компактность.
  • Низкий уровень вибрации машинки.
  • Высокий КПД
  • Отсутствие контактных щеток и ременной передачи.
  • Практически бесшумную работу.

Недостаток инверторных двигателей в виде сложной электронной схемы управления, скорее всего, касается производителей, чем потребителей,

Подключение и запуск

При демонтаже электродвижка со стирального агрегата рекомендуется на всех его проводах делать специальные отметки. Эти действия в дальнейшем помогут подключить мотор напрямую к электрической сети (особенно это касается асинхронных электродвигателей со старых стиральных агрегатов, где требуется подключение пусковых конденсаторов). Остальные типы моторов также имеют свои особенности.

Поэтому для правильного подключения каждого типа электродвижка лучше всего поискать информацию в интернете либо использовать для этого специальную справочную литературу.

И если при демонтаже все контакты были помечены, то запустить мотор от стирального устройства не составит особого труда. Для этого просто нужно будет следовать инструкции для подключения определенного типа движка к сети и придерживаться правил безопасности.

Вторая жизнь электродвигателя

Из старой, вышедшей из строя машинки для стирки возможно изготовить множество самоделок для хозяйственных нужд. Для этого годятся многие ее элементы, включая корпус, барабан, крышки и т. д. Но наиболее часто изготавливаются агрегаты для использования в хозяйственных целях, домашних мастерских или гаражах- с применением мотора.

Использовать электродвижок от стирального агрегата можно, например, изготовив самодельную соковыжималку на кухню, вибростол для мастерской, а также смастерив многие другие полезные устройства и приспособления, которые смогут значительно упростить домашнему мастеру некоторые виды работ.

Точильный станок

Для изготовления точильного станка не требуется мотор большой мощности, а по числу оборотов, может подойти любой электродвижок от старой машинки для стирки.

Чтобы соорудить станок, нужно подготовить для него опорную плиту из обрезка толстой деревянной доски и закрепить на ней электромотор и выключатель, снятые с той же машинки для стирки. Для крепления можно использовать металлические скобы.

Далее нарезать резьбу и закрепить на валу переходник-насадку для крепления точильного круга. В комплект к насадке можно подготовить переходник с шейкой для отрезного абразивного круга. Тогда уже получится отрезной станок, которым можно будет обрезать пластиковые трубы, а также арматуру, металлический лист или уголок.

В итоге может получиться компактный, переносной и практически универсальный точильно-режущий станок, при изготовлении которого не понадобится использовать электросварку.

Корморезка и зернодробилка

Еще одну самоделку в помощь тому, кто занимается сельским хозяйством, можно сделать из электродвигателя, снятого со стирального оборудования. Это дробилка для зерна и корморезка в одном предмете.

Преобразование машины для стирки белья в корморезку не потребует больших усилий. Для этого нужен только корпус машины с верхней загрузкой белья и сам электромотор. Корпус можно за копейки приобрести в пунктах, где принимается металлолом или поискать на свалке.

Сама технология изготовления агрегата для порезки кормов будет следующая:

  1. Из стальных полос изготавливаются режущие лопасти (ножи), которые немного не достают до стен стирального барабана.
  2. Внизу барабана, под ножами, делается небольшое отверстие размером примерно 50х50 мм, через которое будет выходить перемолотый корм.
  3. Лопасти закрепляются на вал мотора возле самого дна стирального барабана. Для более эффективной работы корморезки желательно использовать два вала, которые должны крутиться в разные стороны. При наличии второго вала дополнительные лопасти устанавливаются примерно на 100−150 мм выше нижних ножей. Естественно, придется устанавливать два электродвигателя: один снизу под барабаном корморезки, другой в середине барабана
  4. Установить электродвигатели и подсоединить их к валам с режущими лопастями.
  5. В крышке можно вырезать отверстие для закладки в барабан сырья для приготовления корма.

Изготовленное своими силами приспособление обойдется намного дешевле и будет работать практически не хуже сделанного в заводских условиях.

Изготовление растворомешалки

Для тех, кто в перспективе собирается строиться или делать ремонт, мотор от стиралки может пригодиться для изготовления полноценной растворомешалки, которая сможет облегчить процесс строительных работ и при этом сэкономить значительные средства. Особенно это будет выгодно для жителей сельской местности, где процесс строительства практически не заканчивается.

Процесс изготовления растворомешалки выглядит примерно таким образом:

  1. Основание для растворомешалки лучше всего сделать из 50-го стального уголка. Для этого нужно вырезать из него две заготовки по 600 мм и 4 отрезка по 800 мм, из которых следует сварить два треугольника.
  2. На вершины треугольников привариваются гайки, внутренний диаметр которых должен быть больше 30 мм.
  3. Треугольники выставляются вертикально на расстоянии 500 мм друг от друга, после чего сквозь гайки продевается металлическая труба, на концах которой привариваются ограничители.
  4. Внизу стойки свариваются между собой двумя уголками, и в итоге получается жесткая конструкция, к которой сверху будет закреплена рама с емкостью для замешивания раствора.
  5. Рама изготавливается размером 1,4х0,4 метра из того же уголка, что и основание. По центру готовой рамы дополнительно варится поперечина из уголка, после чего она жестко закрепляется при помощи электросварки к трубе, заведенной в отверстия гаек.

Такая конструкция удобна тем, что работает по типу качелей, и приготовленный раствор легко можно вылить из мешалки, просто наклонив бак.

Для перемешивания раствора лучше всего использовать стиральный бак от машинки с вертикальной загрузкой. Его емкости как раз хватает для замеса нескольких ведер раствора.

Из бака удаляется активатор и наглухо закрывается отверстие для слива воды. Вместо активатора устанавливается вал, на который внутри бака крепится стальная полоса с лопастями из листового металла.

Бак укладывается и закрепляется к подвижной раме, приваренной к трубе основания мешалки. Снаружи к его дну закрепляется электромотор, соединенный с валом. Для этого в дне бака просверливаются два отверстия по размеру тех, которые находятся на корпусе мотора, после чего бак жестко крепится болтами к бочке.

После этого остается только подключить электродвижок и испытать работу растворомешалки.

Как сделать газонокосилку

Самодельная газонокосилка — это один из вариантов использования электромотора от списанного стирального агрегата. Этот инструмент пригодится хозяевам, которые владеют приусадебным участком или дачным наделом. При этом самоделка не нуждается в покупке каких-либо дополнительных запчастей, которые можно всегда найти в сарае либо на свалке.

Самодельную газонокосилку с мотором от машинки для стирки возможно изготовить таким способом:

  1. Тележку с платформой для косилки можно изготовить из стального уголка, профильной трубы или металлического листа. К ней привариваются небольшие колесики от детской коляски или от грузового хозяйственного возка.
  2. Ручка изготавливается из металлической трубки, ее высота выбирается произвольно под рост человека. Она приваривается к платформе электросваркой или крепится с помощью болтов. На ней же закрепляется включатель для запуска электродвигателя и крючки для силового кабеля.
  3. Электродвигатель закрепляется на тележке таким образом, чтобы его вал свободно проходил в отверстие платформы, специально оставленное для него.
  4. С помощью сварки либо запрессовки на выступающий из тележки конец вала закрепляется диск с режущими металлическими лопастями.
  5. Для защиты мотора от попадания травы он закрывается специальным кожухом. Во избежание его перегрева в кожухе насверливаются небольшие отверстия для вентиляции.
  6. Чтобы случайно во время работы не произошло поражение током, перед приваркой на трубу для ручки рекомендуется надеть резиновую трубку.

На этом изготовление самодельной газонокосилки завершается, и она готова к работе.

Область использования электродвигателей от стиральных аппаратов очень широка. Много материала по самоделкам можно свободно найти в интернете — на тематических сайтах или форумах.

Схемы подключения двигателя стиральной машины


Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило,
основой любой стиралки есть ее электродвигатель, который может найти свое применение и
после разборки стиралки на запчасти.

Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость
оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах.

Вот лишь несколько идей удачного применения электродвигателя от стиралки:

  • Точильный («наждачный») станок для заточки ножей и мелкого домашнего и садового инструмента.Двигатель устанавливают на прочном основание, а на вал закрепляют точильный камень или наждачный круг.
  • Вибростол для производства декоративной плитки, тротуарной плитки или других бетонных изделий где необходимо уплотнение раствора и удаление от туда воздушных пузырей. А возможно вы занимаетесь производством силиконовых форм, для этого также нужен вибростол.
  • Вибратор для усадки бетона. Самодельные конструкции которых полно в интернете, вполне могут быть реализованы с применением небольшого двигателя от стиральной машинки.
  • Бетономешалка. Вполне подойдет такой двигатель и для небольшой бетономешалки. После небольшой переделки, можно использовать и штатный бак от стиральной машинки.
  • Ручной строительный миксер. С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон.
  • Газонокосилка. Отличный вариант по мощности и габаритам для газонокосилки на колесах. Подойдет любая готовая платформа на 4-х колесах с закрепленным в центре двигателем с прямым приводом на «ножы» которые будут находится снизу. Высоту газона можно регулировать посадкой, например, поднимая или опуская колеса на шарнирах по отношению к основной платформе.
  • Мельница для измельчения травы и сена или зерна. Особенно актуально для фермеров и людей занимающихся разведением домашней птицы и другой живности. Также можно делать заготовки корма на зиму.

Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно
подключить двигатель от стиральной машинки.

Виды двигателей


В стиральных машинках разных поколений и стран производства, могут быть и разные типы
электродвигателей. Как правило это один из трех вариантов:

Асинхронный.
В основном это все трехфазные двигатели, могут быть и двухфазными но это большая редкость.
Такие двигатели просты в своей конструкции и обслуживанию, в основном все сводится к смазке подшипников. Недостатком есть большой вес и габариты при небольшом КПД.
Такие двигатели стоят в старинных, маломощных и недорогих моделях стиральных машин.

 Коллекторный.
Двигатели которые пришли на смену большим и тяжелым асинхронным устройствам.
Такой двигатель может работать как от переменного так и от постоянного тока, на практике  он будет вращаться даже от автомобильного аккумулятора на 12 вольт.
Двигатель может вращаться в нужную нам сторону, для этого нужно всего лишь сменить полярность подключения щеток к обмоткам статора.
Высокая скорость вращения, плавное изменение оборотов изменением прилагаемого напряжения, небольшие размеры и большой пусковой момент — вот лишь небольшая часть преимуществ такого типа двигателей.
К недостаткам можно отнести износ коллекторного барабана и щеток и повышенный нагрев при не столь продолжительной работе. Также необходима более частая профилактика, например чистка коллектора и замена щеток.

Инверторный (бесколлекторный)
Инновационный тип двигателей с прямым приводом и небольшими габаритами при довольно не малой мощности и высоком КПД.
В конструкции двигателя все так же присутствует статор и ротор, однако количество соединительных элементов сведено к минимуму. Отсутствие элементов подверженных быстрому износу, а так же низкий уровень шума.
Такие двигателя стоят в последних моделях стиральных машин и их производство требует сравнительно больше затрат и усилий что конечно же влияет на цену.

Схемы подключения

Тип двигателя с пусковой обмоткой (старые/дешевые стиралки)


Для начала нужен тестер или мультиметр. Нужно найти две соответствующие друг другу пары выводов.
Щупами тестера, в режиме прозвонки или сопротивления, нужно отыскать два провода которые между собой прозваниваются, остальные два провода автоматически будут парой второй обмотки.

Дальше следует выяснить, где у нас пусковая, а где – рабочая обмотки. Нужно замерить их сопротивление: более высокое сопротивление укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент. Более низкое сопротивление укажет нам на обмотку возбуждения (ОВ) или другими словами — рабочую обмотку, создающую магнитное поле вращения.

Вместо контактора «SB» может стоять неполярный конденсатор малой емкости (около 2-4 мкФ)
Как это обустроено в самой стиралке для удобства.

 Если же двигатель будет запускаться без нагрузки, то есть, не будит на его валу шкива с нагрузкой в момент запуска, то такой двигатель может запускаться и сам, без конденсатора и кратковременной «запитки» пусковой обмотки.

Если двигатель сильно перегревается или греется даже без нагрузки непродолжительное время, то причин может быть несколько. Возможно изношены подшипники или уменьшился зазор между статором и ротором в следствие чего они задевают друг друга. Но чаще всего причиной может быть высокая емкость конденсатора, проверить несложно — дайте поработать двигателю с отключенным пусковым конденсатором и сразу все станет ясно. При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя.

В кнопке контакт «SB» строго должен быть не фиксируемым, можно попросту воспользоваться кнопкой от дверного звонка, в противном случае пусковая обмотка может сгореть.

В момент запуска кнопку «SB» зажимают до момента раскрутки вала на полную (1-2 сек.), дальше кнопка отпускается и напряжение на пусковую обмотку не подается. Если необходим реверс — нужно сменить контакты обмотки.

Иногда в такого двигателя может быть не четыре, а три провода на выходе, в таком случае  две обмотки уже соединены в средней точке между собой, как показано в схеме.
В любом случае разбирая старую стиралку, можно присмотреться как там был подключен в ней ее двигатель.

Когда возникает необходимость реализовать реверс или сменить направления вращения двигателя с пусковой обмоткой, можно подключить по следующей схеме:

Интересный момент. Если в двигателе не использовать (не задействовать) пусковую обмотку, то направление вращения может быть всевозможным (в любую из сторон) и зависить, например, от того в какую сторону провернуть вал в тот момент когда подключается напряжение.

Коллекторный тип двигателя (современные, стиралки автомат с вертикальной загрузкой)


Как правило это коллекторные двигатели без пусковой обмотки, которые не нуждаются и в пусковом конденсаторе, такие двигатели работают и от постоянного тока и от переменного.

Такой двигатель может иметь около 5 — 8 выводов на клемном устройстве, но для работы двигателя вне стиральной машинки, они нам не понадобятся. В первую очередь нужно исключить ненужные контакты тахометра. Сопротивления обмоток тахометра составляет примерно 60 — 70 Ом.

Также могут быть выведены и выводы термозащиты, которые встречаются редко, но они нам так же не понадобятся, это как правило нормально замкнутый или разомкнутый контакт с «нулевым» сопротивлением.

Дальше подключаем напряжение к одному из выводов обмотки. Второй ее вывод соединяют с
первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Двигатель должен заработать и вращаться в одну сторону.


Чтобы изменить направление движения двигателя, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки.

Такой двигатель можно проверить автомобильным аккумулятором на 12 вольт, не боясь при этом «спалить» его из за того что неправильно подключили, спокойно можно и
«поэкспериментировать» и с реверсом и посмотреть как двигатель работает на малых оборотах от низкого напряжения.

Подключая к напряжению 220 вольт, имейте в виду что двигатель резко запустится с рывком,
поэтому лучше его закрепить неподвижно чтоб он не повредил и не замкнул провода.

О том как подключить трехфазные асинхронные двигатели к обычной бытовой сети 220 вольт, довольно подробно можно узнать в статье — «Подключение трехфазного двигателя»

Регулятор оборотов


Если возникает необходимость регулирования количества оборотов, можно воспользоваться
бытовым регулятором освещения (диммером).Но для этой цели нужно подбирать такой диммер который по мощности будет с запасом больше мощности двигателя, или же потребуется доработка, можно из той же стиральной машинки извлечь симистор с радиатором и впаять его на место маломощной детали в конструкции регулятора освещения. Но здесь уже нужно иметь навыки работы с электроникой.

Если же вам удастся найти специальны диммер для подобных электродвигателей то это будет
самым простым решением. Как правило их можно подыскать в точках продажа систем вентиляции и используются они для регулировки оборотов двигателей приточных и вытяжных систем вентиляции.

Как подключить двигатель от стиральной машины автомат к 220

Народные умельцы стараются использовать для реализации своих идей любые подручные средства, материалы и возможности. Сломанная техника может обрести новую жизнь, трансформироваться в нечто другое. Стиральная машина – это кладезь различных предметов, которые можно использовать в дальнейшем, если техника вышла из строя и не подлежит ремонту. Например, такой деталью может быть мотор. Его можно использовать для разных целей, чтобы заставлять двигаться те или иные механизмы.

Подключаем двигатель

Самое простое применение – использовать в подсобном помещении, на балконе или в гараже в качестве движущей вращающей силы шлифовального диска, который можно использовать для заточки ножей, топоров и прочего инструмента. Поэтому стоит рассмотреть вопрос, как подключить двигатель от стиральной машины автомат к электрической сети, чтобы обеспечить должные характеристики и безопасность процесса. При этом, конечно же, мотор не должен сгореть при подключении.

Схема

Итак, разберемся в вопросе, как правильно подключить двигатель от стиральной машины к 220 В сети. И, прежде всего, необходимо ознакомиться с электросхемой.

Процедура подключения займет немного времени. С первого взгляда можно подумать, что от двигателя идет много проводов, однако на деле может понадобиться лишь несколько. Ориентироваться нужно на используемую схему. Следует использовать только провода, идущие от статора и ротора.

Обычно у двигателя бывает 3 вывода, 4 вывода или 6 выводов. Какие выбрать? Необходимо взглянуть на колодку, два левых провода не используются. Чаще они имеют белый цвет. Они позволяют регулировать обороты мотора.

От статора идет обычно коричневый и красный провод. Следующие питают щетки ротора. Как правило, они имеют зеленый и серый цвет. Конечно, указанные цвета являются ориентировочными, однако у каждого производителя свои предпочтения, поэтому этот параметр в вашем случае может отличаться. Чтобы определить нужные провода, достаточно воспользоваться мультиметром.

Прибор устанавливается на измерение сопротивления. Одним щупом нужно коснуться первого провода, вторым же щупом следует подыскать пару. Так необходимо действовать с каждым проводом.

Если вы задумались, как подключить эл. двигатель от стиральной машины к электросети, не стоит использовать пусковой конденсатор.

Подключение

После обнаружения проводов остается их соединить. Следует наладить контакт одного конца статорной обмотки с роторной щеткой. Стоит использовать перемычку с изоляцией. Оставшиеся провода необходимо подключить к электросети 220 В.

Внимание! После подключения указанных проводов к напряжению мотор сразу начнет вращаться. К этому нужно быть готовыми, чтобы предотвратить травмы и прочие неприятности. Рекомендуется зафиксировать мотор на поверхности. Это станет гарантией безопасности тестирования.

Нужно изменить направление вращения двигателя? Тогда следует переставить провода щеток. Как правило, все работает, однако при неисправности мотора не стоит рассчитывать на его восстановление. Поэтому его придется проверить.

В старых моделях

Отдельно нужно сказать о том, как подключить двигатель от старой стиральной машины. Ведь в этом случае процедура будет несколько сложнее.

Для этого нужно воспользоваться все тем же мультиметром. Следует прозвонить обмотки мотора, чтобы найти пары.

Может быть такая ситуация, окажется, что есть две обмотки, а сопротивление разное. Нужно их сравнить. У пусковой обмотки сопротивление обычно выше, чем у рабочей.

Для старта такого мотора потребуется пусковое реле или кнопка (к примеру, от дверного звонка – без фиксирующего контакта).

Подача напряжения осуществляется на обмотку напряжения, а на пусковую необходимо также подать напряжение, но на малый период, поэтому для отключения требуется кнопка.

Итак, получаем такую схему:

  1. Кнопка – SB. Обеспечивает подачу напряжения на пусковую обмотку, после старта двигателя отключает.
  2. Обмотка возбуждения – ОВ. Она заботится о вращении мотора.
  3. Пусковая обмотка – ПО. Исключительно для старта мотора.

В итоге ОВ подсоединяется к сети 220 В, а ПО – через кнопку. Для тестирования следует нажать на кнопку, после старта мотора ее необходимо выключить. Для обеспечения вращения в другом направлении используется замена контактов обмотки ПО.

Сложности

Мы описали процедуру, как подключить двигатель от стиральной машины Индезит и многих других брендов. Однако может случиться так, что мотор все-таки не заведется. И тогда придется разбираться в причинах и путях их разрешения.

Для начала нужно проверить нагрев двигателя после его минутной работы. Такой короткий период позволяет не распространиться теплу, а значит, можно точнее определить, в каком именно месте греется мотор: статор, подшипники и т.  д.

Дальше нужно проверять двигатель через каждые 5 минут. Такую процедуру следует проделать несколько раз. Причины перегрева двигателя:

  • износ подшипников;
  • увеличенная емкость конденсатора.

А дополнительно о том, как подключить мотор от стиральной машины автомат Индезит к 220 В напряжения, можно посмотреть на видео.

Как проверить мотор стиральной машины? sokol-clean.ru

На рынке существует множество электродвигателей, но большинство из них имеют схожую конструкцию, поэтому их проверки очень схожи. Для примера я рассмотрю двигатель стиральной машины Zanussi, с 8 контактами. Просто в этой модели провода снаружи, но на некоторых моделях провода скрыты и их назначение более трудно определить. 1. Мы должны определить назначение всех контактов. Для этого мы возьмем мультиметр для измерения сопротивления и поиска пары проводов и запишем результат. ЗЕЛЕНЫЙ – КОРИЧНЕВЫЙ 2,2 Ω КРАСНЫЙ – СИНИЙ 6.7 Ω БЕЛЫЙ – БЕЛЫЙ 0.5 Ω СИНИЙ – СИНИЙ 512 Ω 2. Если мы посмотрим на полученные значения, то есть пара, которая имеет сопротивление больших других. Эта пара проводов идет к тахогенератору. Это число может варьироваться в зависимости от вращения ротора, возвращаясь к исходному значению, при его остановке. Дефектный тахогенератор может привести к изменению частоты вращения двигателя во время стирки и отжима, если значение выше, чем надо, скорость увеличивается. И если значение ниже нормы, скорость будет уменьшаться. В зависимости от производителя, сопротивление катушки тахогенератора может быть в диапазоне от 15 Ω до 550 Ω, при неподвижном роторе. 3. Следующее, что мы должны проверить, это щетки электродвигателя. Используем мультиметр для измерения сопротивления. Мы должны коснуться щупом щетки с одной стороны, а с другой стороны касаться контактов на разъеме до тех пор, пока не найдется контакт, который покажет малое сопротивление. После того, как вы мультиметром определили провода, мы должны проверить износ щеток. Когда мы вращаем ротор проводимость между двумя контактами щеток должна быть постоянно. Если мы замечаем обрывы цепи, то весьма вероятно, что щетки изношены или зависли. Теперь нам нужно проверить, что пружина, толкающая щетки, выполняет свою функцию (убедимся, что щетка не заблокирована в обойме и плавно двигается).Все щетки длиной менее чем 1 сантиметр считаются изношенными. Изношенные щетки могут привести к тому, что двигатель не будет вращаться или будет вращаться рывками.Если после того, как мы проверили щетки, сопротивление не постоянно, то это могут быть проблемы с ротором, особенно с коллектором (место, где прижимаются щетки). В большинстве случаев это происходит из-за накопления сажи на коллекторе, ее можно убрать тонкой тканью, смоченной спиртом. Если мы видим, что некоторые пластины коллектора темнее, чем другие, то это возможно из-за проблем в обмотках ротора. Это приведет к чрезмерному шуму и искрообразованию в зоне контакта щеток во время работы двигателя. Поскольку все пластины связаны между собой обмотками, мы можем проверить сопротивление между ними. 4. Из двух пар проводов, которые нам осталось определить, есть пара, которая дала нам самое высокое сопротивление, эти провода идут на катушки, а другая пара проводов идет к термопредохранителю. ЗЕЛЕНЫЙ-КОРИЧНЕВЫЙ (катушки) = 2,2 Ω БЕЛЫЙ – БЕЛЫЙ 0,5 Ω (термопредохранитель) Большинство катушек имеют 2 провода (катушки соединены последовательно), но также могут иметь 3 провода (1 общий и 1 на каждую катушку) или даже четыре (по два на каждую катушку). Можно проверить сопротивление катушек чтобы убедиться, что в проводах нет обрыва. Прибор должен показать нам очень низкое сопротивление. Еще один тест проверит наличие замыканий обмоток на корпус двигателя (заземление). Эта проверка может быть выполнена без снятия двигателя. Одним щупом мультиметра мы коснемся корпуса двигателя, а другим щупом мы должны коснуться по очереди ко всем контактам разъема. Не должно быть никакого сопротивления. Термопредохранитель это система безопасности, защищающая двигатель. В случае превышения температуры, прохождение тока через катушки будет прервана, предотвращая тем самым загорание обмоток. Термопредохранитель можно найти подключенным последовательно с катушками, по этой причине также существуют двигатели с шестью проводами. Надо проверить этот предохранитель измерив его сопротивление, если он в обрыве, двигатель не будет работать. И, наконец, если вы хотите вытащить провода из разъема. С помощью отвертки отожмете защелку, которая держит каждый контакт и потяните провод назад. _

Как проверить исправность электродвигателя на стиральной машине?

Какой двигатель используется в стиралках? Всего их три разновидности:

  • Прямоприводной инвертор. Крепится на заднюю стенку бака без применения ремня.
  • Асинхронный.
  • Коллекторный.

Мы разберем, как проверить коллекторный двигатель, потому что он установлен в большинстве моделей.

Что может ломаться в движущем узле? Различают три основных неполадки. С ними пользователи сталкиваются чаще всего:

  • Износ щеток.
  • Обрыв обмоток и пробой на корпус.
  • Поломка ламелей.

Выяснить, что именно сломалось, поможет диагностика.

Как проверить щетки мотора?

Любая диагностика предусматривает демонтаж детали из корпуса. Предварительно отключите СМА от сети, перекройте впускной вентиль подачи воды.

  • Снимите верхнюю крышку, выкрутив винты крепления и сдвинув панель назад.
  • Отсоедините заливной шланг.
  • Выкрутите болты по периметру задней стенки. Уберите ее в сторону.

Под баком расположен электромотор. Отключите его проводку, выкрутите болты крепления. Потяните движок на себя и достаньте из корпуса.

Итак, узел перед вами. С обеих сторон его корпуса находятся щетки. Их стержни состоят из графитового материала, который стирается при контакте с ротором коллекторного двигателя. Тогда щетки прекращают передавать на ротор электричество и вращение останавливается. При сильном износе под стиралкой можно заметить искрение.

  • Отстегните проводку щеток.
  • Отодвиньте клемму и достаньте элемент.

При износе больше чем наполовину проводится замена. Обязательно менять одновременно две детали, независимо от степени истирания. Прочистите посадочные места от графитовой пыли. Прижмите пружину новой щетки и вставьте в гнездо. Верните на место клемму, подключите проводку.

Как правильно прозвонить обмотку ротора электродвигателя?

По причине замыкания или обрыва барабан в СМ может не полностью прокручиваться или совсем не вращаться. Во время замыкания мотор начинает нагреваться, отчего срабатывает защитный термостат и двигатель не запускается. Иногда при нагреве случается отслоение ламелей, что приводит к другой поломке.

Для диагностики обмотки вам понадобится тестер. Как проверить обмотку двигателя мультиметром:

  • Настройте тумблер на измерение сопротивления.
  • Прикоснитесь щупами к двум ламелям.
  • Исправные детали покажут значения от 20 до 200 Ом.
  • Если случился обрыв, значения на экране будут стремиться к бесконечности.
  • В случае замыкания показатели будут минимальными.

Чтобы исключить замыкание ротора, сделайте так:

  • Поверните тумблер в режим зуммера.
  • Один щуп приложите к железу ротора, другой прикладывайте к каждой ламели.

  • В исправном состоянии тестер не будет пищать.

Чтобы проверить, сгорел ли электродвигатель, необходимо выяснить сопротивление обмоток статора. Замкните проводки между собой, приложите к ним щуп мультиметра в режиме зуммера. Если послышится писк, значит, дело в замыкании.

Ремонт двигателя в таком случае — занятие бесполезное. Перемотать обмотку сложно и нецелесообразно. Дешевле заменить движок.

Ламели и обмотки

Ламели отвечают за передачу электрического разряда ротору. Они крепятся на клей прямо к валу, но при заклинивании электродвигателя способны разрушаться и отслаиваться. Если отслойка незначительная, то можно обойтись без замены движка, воспользовавшись токарным станком и мелкой наждачкой.

Испорченные ламели имеют отслоения и заусенцы.

При проблемах с обмоткой движок или не может разогнаться до максимальных значений, или вовсе не запускается. Дело в том, что происходит короткое замыкание, мотор начинает сильно греться, термодатчик фиксирует перегрев и экстренно вырубает систему. Если не устранить неполадку, то замкнутый круг будет продолжаться, пока не сломается термистор. Проверяется состояние обмотки мультиметром.

  1. Тестер включается на режим «Сопротивление».
  2. Щупы прикладываются к ламели.
  3. Оценивается значение на дисплее, которое в норме составляет 20-200 Ом. Если цифра меньше, то дело в замыкании, больше – в обрыве.

Статор тоже проверяется мультиметром в режиме зуммера поочередным прикладыванием щупов к обмотке. Если прибор молчит, то все в порядке. Обнаружив проблему обмотки, не спешите ремонтировать движок – это бесполезно. Легче и дешевле приобрести новый мотор.

Источник

Типы двигателей

В стиральных машинах чаще всего применяются следующие типы двигателей:

Рассмотрим каждый вид двигателя подробнее, и как проверить его исправность.

Асинхронный” двигатель

Этот двигатель в стиральных машинах применялся ранее. Он имеет не высокий КПД и поэтому в современных машинах почти не используется. По сравнению с современными электромоторами он является самым простым и надежным, поэтому ломается, гораздо реже, чем двигатели других типов.

Проверить исправность двигателя этого типа в домашних условиях довольно сложно. Он напрямую соединен с барабаном. Но если все-таки, удастся подобраться к нему, то надо знать что, чаще всего движок ломается по причине износа подшипников. Их в электромоторе два.

При их помощи вращается вал ротора. Также встречается, но реже, обрыв обмоток. При неправильном хранении и эксплуатации стиральной машины, можно встретить такой дефект двигателя, как нарушение изоляции его обмоток.

Первым делом, что надо сделать, произвести визуальный осмотр. Это касается всех типов двигателей. Надо обратить внимание на целостность краски на корпусе двигателя. Ее отсутствие в некоторых местах, может свидетельствовать о чрезмерном нагреве мотора. Визуальный осмотр двигателя лучше всего производить, разобрав его.

Порядок разборки асинхронного двигателя:

  1. открутить винты;
  2. сделать пометки рисками, расположение крышек относительно корпуса;
  3. снять вентилятор, открутив два болта;
  4. снять переднюю и заднюю крышку двигателя, предварительно открутив винты.

Необходимо осмотреть ротор. При осмотре можно выявить повреждения, связанные с оплавлением или его почернением. В этом случае ротор необходимо заменить. Далее осматривается статор. При осмотре можно обнаружить выгоревший изоляционный лак. Это может свидетельствовать о межвитковом замыкании. Обмотка в этом случае требует перемотки. Но лучше заменить деталь целиком.

Если визуальный осмотр, ни каких результатов не принес, надо, используя мультиметр, убедиться в целостности обмоток. Проверки подлежат пусковая и рабочие обмотки. Асинхронный двигатель от старой стиральной машины имеет три вывода. Проверяются все обмотки между собой, а также с корпусом. Если прибор покажет, хоть какое-то сопротивление, значит, имеется пробой обмоток. В этом случае двигатель сдается в стационарный ремонт для перемотки обмоток. Это основные методы проверки асинхронного двигателя в домашних условиях.

Коллекторный двигатель

Электродвигатель часто используется в современных стиральных машинах. Он имеет ременную передачу с барабаном, и легко извлекается из агрегата, поэтому проверить исправность двигателя не представляет особого труда.

Двигатель следует извлечь из корпуса стиральной машины, предварительно открутив стенку корпуса. Обычно он расположен под баком. После извлечения мотора, ротор со статором соединяют последовательно.

Напряжение 220 Вольт подают на концы этой электрической цепи. Для безопасности в цепь последовательно следует включить нагрузочный элемент свыше 500 Ватт. Для этого в цепь последовательно включается ТЭН, или какой-нибудь мощный нагревательный элемент. Такое включение предотвратит двигатель от полного выхода из строя в случае замыкания обмоток.

Как провести диагностику электродвигателя в домашних условиях?

Легче всего проверить на исправную работу коллекторный мотор. Его проще снять в домашних условиях и можно проверить без применения профессионального дорогостоящего оборудования.

Что касается электродвигателей с прямым приводом, для их диагностики нужна система управления, да и снимать его придется вместе с баком, поскольку он является его неотъемлемой частью. Статор закреплен на болты к раме самой стиральной машины автомат, ротор также имеет жесткое крепление, которое в большинстве случаев не разборное. Ремонт таких стиральных машин чаще всего проводится только в сервисных центрах.

Как провести проверку мотора с прямым приводом?

Чаще всего, проверить такой двигатель можно только путем анализа выдаваемых ошибок на дисплее или сервисного меню стиральной машины. По коду ошибки, появляющемся на дисплее, можно обнаружить витковое замыкание, диагностировать обрыв электросети, выход из строя щеток.

Более сложная и профессиональная проверка и ремонт производится квалифицированными мастерами с использованием специального лабораторного и стендового оборудования.

Как проверить коллекторный двигатель?

Самый распространений двигатель, используемый в современных моделях стиральных машин. Проверить коллекторный двигатель стиральной машины можно самостоятельно в домашних условиях. Для начала электродвигатель необходимо извлечь из корпуса машины автомат. Сначала откручивается задняя или передняя стенка корпуса (в зависимости от модели стиральной машины). Сам мотор находится под баком с задней стороны и прикреплен к металлической раме шпильками или болтами. Электрическое соединение оснащено через клеммы, которые легко размыкаются.

После того, как мотор будет извлечен, необходимо произвести последовательное соединение статора и ротора, а на концы подать сетевое напряжение в 220 Вт. Лучше всего, если оно будет подаваться через дополнительный балласт. В качестве него можно использовать ТЭН, главное чтобы мощность оборудования с активным сопротивлением было не менее 500Вт. Если после подключения к электросети двигатель производит вращение, а автотрансформатор не сильно нагревается, на этом этапе можно диагностировать нормальную работу мотора.

Причины неисправностей двигателей стиральных машин.

Наиболее часто электродвигатель может иметь следующие причины неисправностей

  • Выход из строя щеток электродвигателя;
  • Выход из строя ламелей;
  • Обрыв ротора или статора.

Неисправности щеток электродвигателя

В первую очередь нужно осмотреть щетки двигателя. Они изготовлены из графита, постоянно подвергаются трению о коллектор. Поэтому очень часто выходят из строя. Если машина проработала уже несколько лет, их обязательно надо проверить.

Они могут выходить из строя и если стиральную машину эксплуатировать с нарушением правил пользования. Например, если постоянно перегружать бельем бак машины. Щетки следует внимательно осмотреть. Они не должны быть очень короткими по сравнению с новыми графитовыми щетками. На них могут быть трещины и сколы.

Если при работе двигателя наблюдается сильное искрение, щетки надо заменить. Надо также помнить, что и новые щетки могут какое-то время искрить. Это происходит из-за того, что они еще не притерлись к деталям двигателя. Можно произвести замену щеток на новые с профилактической целью, и не ждать пока они совсем износятся.

Отслаивание или поломка ламелей

Ламели представляют собой небольшие пластинки и служат для передачи тока от обмотки ротора в двигатель. Они могут отслаиваться из-за сильного перегрева, в случае неправильной эксплуатации стирального агрегата. Так как они приклеены к ротору, то в этом случае они могут просто отклеиться. Если при медленном вращении ротора руками, слышен треск, то по всей вероятности с ламелями проблема.

Двигатель в таком случае может заклинивать. Небольшое отслаивание ламелей можно устранить дома при помощи мелкой наждачной бумаги. В мастерской такой дефект устраняется при помощи специального станка.

Ламели могут иметь еще одну поломку, это – обрыв провода, идущего от ламели к обмоткам ротора. Обычно это происходит в месте ее крепления. В этом случае можно устранить неисправность при помощи паяльника. Обнаружить такой дефект можно, если слегка пинцетом подергать каждый проводок.

Неисправности ротора или статора

Чаще всего это бывает, если произошло замыкание или обрыв обмоток. При этих неисправностях двигатель может вообще не работать. Во время работы машины может наблюдаться снижение мощности. При короткозамкнутых обмотках происходит очень сильный нагрев мотора. Нормой является температура в районе 80 градусов. В случае ее повышения до 90 градусов, сработает защита, в которой задействован термостат, и двигатель перестанет работать.

Проверка обмоток на обрыв или замыкание выполняется с помощью мультиметра. Прибор должен находиться в режиме измерений сопротивлений. Следует замерить соседние пары ламелей. Оно должно быть везде одинаковым, но не менее 20 и не более 200 Ом. Сопротивление менее 20 Ом может свидетельствовать о коротком замыкании обмоток.

Сопротивление намного больше 200 Ом до бесконечности, говорит об обрыве обмоток. Следует проверить отсутствие замыкания между ламелями и железом ротора. Прибор должен находиться в режиме прозвонки. В случае появления сигнала зуммера, можно сделать вывод о замыкании между витками обмотки.

На наличии короткого замыкания следует проверить и обмотку статора. Если мультиметр не издает звука, значит, замыкания нет. При появлении звукового сигнала, делается вывод о межвитковом замыкании.

как подключить. Схемы подключения однофазных асинхронных электродвигателей

В большинстве публикаций на тему конструирования какого-нибудь устройства своими руками советуют не приобретать нужные узлы и агрегаты, а использовать отслужившие свой срок комплектующие от различной бытовой техники. Решение совершенно целесообразное. Наибольшей популярностью пользуется электродвигатель от устаревшей или вышедшей из строя стиральной машинки.

Такие двигатели по своим характеристикам годятся для сборки разнообразных технических устройств. Демонтировать их нетрудно. А вот с подсоединением такого электродвигателя к сети напряжением 220 вольт зачастую возникают вопросы. Разберём варианты правильного подключения и применения разных типов электродвигателей от стиральных машин.

Как подключить электродвигатель от стиральной машины

Использование двигателей

Имеется довольно много вариантов, как можно использовать высокооборотный электродвигатель для стиральной машины в том случае, когда стиральная машина-автомат своё уже отслужила. В домашнем хозяйстве всегда нужно устройство, которым можно заточить ножи, ножницы и другие инструменты. Такое устройство можно сделать самостоятельно, если правильно выполнить подключение электродвигателя от стиральной машины и надёжно закрепить на нём точильный камень.

Если вы занимаетесь строительством или планируете работы с бетоном, то можно изготовить вибратор, который с помощью двигателя от стиральной машинки будет способствовать усадке бетона. Есть умельцы, которые приспособили электромотор для создания вибростола, и с его помощью в домашних условиях изготавливают тротуарную плитку или шлакоблоки. А также найдёт себе применение мотор от старой стиралки и в различных сельскохозяйственных целях. Это может быть, например, размельчитель для свежей травы или дробилка зерновых культур. Можно будет заготавливать хороший корм для домашней птицы, можно также делать заготовки для животных на зиму, перерабатывать сорняки.

Можно сделать вывод, что диапазон применения электродвигателя очень разнообразен, главное, имеется возможность вращать различные насадки. Можно также приводить в действие какие-то сконструированные приспособления и механизмы. В любом случае вам нужно знать, как подключить двигатель от стиральной машины автомат.

Коллекторный электродвигатель

Сейчас промышленностью выпускается весьма большое количество различных марок и модификаций стиральных машин. Двигатели этих машинок тоже имеют разную конструкцию, от них может отходить разное количество проводов. Соответственно, и схемы включения электродвигателей этих машин в сеть 220 вольт могут разниться.

Рассмотрим провода, отходящие от коллекторного двигателя. Все провода, выходящие из двигателя, имеют разную окраску и оконечиваются на клеммной колодке или разъёме. Первыми на клеммной колодке (слева) располагаются два провода белого цвета. Эти провода нужны для подключения тахометра, чтобы можно было измерять обороты электродвигателя. В нашем случае мы их использовать не будем.

Для контроля можно измерить сопротивление шлейфа этих проводов мультиметром. Оно должно составлять 70 Ом. Далее, определимся со статорной обмоткой. На клеммнике после белых проводов должен быть провод в красной изоляции, а далее в коричневой. Это и должны быть провода статора. А также для исключения ошибки, прозвоним их мультиметром. Сопротивление должно быть близким к нулю. Оставшиеся два провода, обычно это серый (синий) и зелёный, идут на щётки двигателя.

Для того чтобы подключить такой движок к сети ~220 вольт следует помнить, что движки такого типа используются без применения пускового конденсатора. Установив перемычку между одним и статорных проводов и проводом, идущим от щётки, на другую пару проводов подают напряжение сети. Мотор должен начать вращаться. Для того чтобы изменить направление вращения электродвигателя, достаточно перемычку переключить на другую щётку.

Асинхронный электродвигатель

Как запустить двигатель от стиральной машины старого типа? Моторы такого типа подключать несколько сложнее. Если вы решили подключить мотор для стиральной машины такого типа, то вам обязательно понадобится мультиметр. Двигатели такого типа имеют две обмотки. Одна из обмоток является рабочей, другая — пусковой.

Первоначально нужно определить эти обмотки, то есть нужно определить пары проводов, которые прозваниваются между собой. Эта работа делается мультиметром в режиме прозвонки. Далее, мультиметром в режиме измерения сопротивления нужно определить сопротивление обмоток и полученный результат записать на бумаге. Обмотка, у которой сопротивление окажется меньше, является рабочей обмоткой.

Для подключения такого двигателя понадобится кнопка без фиксации или пусковое реле . Для безошибочного подключения желательно, чтобы у вас была схема, как подключить двигатель от стиральной машины старого типа. Подключение двигателя от стиральной машины к 220 можно описать следующим образом. На рабочую обмотку двигателя подаётся напряжение ~220 вольт. На пусковую обмотку тоже подаётся это же напряжение, только через пусковую кнопку или реле на небольшой промежуток времени. После того как движок начнёт вращаться, кнопку нужно отпустить. Чтобы мотор начал вращаться в другую сторону (реверс), нужно поменять местами фазировку прикладываемого напряжения.

Ранее встречался ещё один тип двигателей. Внешне они не отличаются от двигателей с двумя обмотками. Эти модели имели мощность 100–120 Ватт и частоту вращения 2700–2850 об/мин. и использовались в приводе центрифуги. Такие двигатели имели так называемый рабочий конденсатор, то есть он был постоянно включён. Вследствие того, что центрифуге не нужно было менять направление вращения, соединение обмоток делалось внутри корпуса двигателя, и из него выходило только три провода зачастую одного цвета.

Сопротивление обмоток у таких моторов было одинаковым. Такой вид двигателей подключается по следующей схеме. Один из выводов и средняя точка обмоток включаются в сеть 220 вольт , другой вывод через конденсатор подключается к первому выводу.

Когда вы изготовите какое-либо устройство из двигателя стиральной машинки, обязательно уделите внимание исправности и профилактики этого устройства в процессе эксплуатации. Основные неисправности электродвигателей случаются из-за перегрузки или в случае износа подшипников. Поэтому нужно своевременно обращать внимание на все нюансы работы устройства.


Небольшое предисловие.

В моей мастерской работает несколько самодельных станков, построенных на базе асинхронных двигателей от старых советских стиральных машин.

Я использую двигатели как с «конденсаторным» пуском, так и двигатели с пусковой обмоткой и пусковым реле (кнопкой)

Особых трудностей с подключением и запуском у меня не возникало.
При подключении я иногда пользовался омметром (чтобы найти пусковую и рабочую обмотки).

Но чаще использовал свой опыт и метод «научного тыка» %)))

Возможно таким заявлением на навлеку на себя гнев «знающих», которые «все и всегда делают по науке» :))).

Но у меня и такой метод давал положительный результат, двигатели — работали, обмотки не перегорали:).

Конечно, если есть «как и чем» — то нужно делать «как правильно» — это я о наличии тестера и замере сопротивления обмоток.

Но в реальности не всегда так получается, а «кто не рискует… » — ну вы поняли:).

Почему я об этом говорю?
Буквально вчера я получил вопрос от своего зрителя, опущу некоторые моменты переписки, оставив только суть:


Я пытался запускать как вы сказали через пусковое реле,(Кратковременно коснулся провода) но через некоторое время работы он начинает дымить и греться. МУльтиметра у меня нет, поэтому не могу проверить сопротивление обмоток(

Безусловно, тот метод о котором я сейчас расскажу — немного рискованный, особенно для человека, который не имеет дела с подобной работой постоянно.

Поэтому нужно быть предельно внимательным, и при первой же возможности проверить результаты «научного тыка» при помощи тестера.

Теперь к делу!

Сначала вкратце расскажу о типах двигателей, которые использовались в советских стиральных машинках.

Эти двигатели условно можно было разделить на 2 класса по мощности и скорости вращения.

В основной массе активаторных стиральных машин типа «тазик с моторчиком», для привода активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин .

Как правило такой тип двигателя имел 4 раздельных вывода (пусковая и рабочая обмотки) и подключался через пуско-защитное реле или (в совсем старых версиях) через 3-х контактную пусковую кнопку Фото 1.

Фото 1 Пусковая кнопка.

Раздельные выводы пусковой и рабочей обмотки позволяли получить возможность реверса (для разных режимов стирки и предотвращения скручивания белья).

Для этого в машинах поздних моделей был добавлен простой командаппарат, коммутирующий подключение двигателя.

Встречаются двигатели мощностью 180 Вт, у которых пусковая и рабочая обмотка соединялись в средине корпуса , и на верх выходило только три вывода (фото 2)

Фото 2 Три вывода обмотки.

Второй тип двигателей использовался в приводе центрифуги , поэтому он имел большие обороты, но меньшую мощность — 100-120 вт, 2700 — 2850 об/мин.

Двигатели центрифуг обычно имели постоянно включенный, рабочий конденсатор.

Поскольку центрифугу не было необходимости реверсировать, то соединение обмоток как правило делалось в средине двигателя. На верх выходило только 3 провода.

Часто у таких двигателей обмотки одинаковы , поэтому замер сопротивления показывает примерно одинаковые результаты, например между 1 — 2 и 2 — 3 выводом омметр покажет 10 Ом, а между 1 — 3 — 20 Ом.

В этом случае вывод 2 — будет средней точкой в которой сходятся выводы первой и второй обмоток.

Двигатель подключается следующим образом:
выводы 1 и 2 — в сеть, вывод 3 через конденсатор на вывод 1.

По внешнему виду двигатели Активаторов и Центрифуг — очень похожи, так как часто для унификации использовались одинаковые корпуса и магнитопроводы. Двигатели отличались только типом обмоток и количеством полюсов.

Существует и третий вариант запуска, когда конденсатор подключается только на момент пуска , но они довольно редки, мне такие двигатели на стиральных машинах не попадались.

Особняком стоят схемы подключения 3-х фазных двигателей через фазосдвигающий конденсатор, но тут я их рассматривать не буду.

Итак, вернемся к методу, который использовал я, но прежде еще одно небольшое отступление.

Двигатели с пусковой обмоткой обычно имеют разные параметры пусковой и рабочей обмотки.

Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше ,

Если оставить пусковую обмотку включенной на несколько минут , она может перегореть ,
так как при нормальной работе она подключается только на несколько секунд.


Например сопротивление пусковой обмотки может быть 25 — 30 Ом, а сопротивление рабочей — 12 — 15 Ом.

Во время работы пусковая обмотка — должна быть отключена иначе двигатель будет гудеть, греться и быстро «пустит дым».

Если обмотки определены правильно, то при работе без нагрузки в течении 10 — 15 минут двигатель может быть слегка теплым.

Но если перепутать пусковую и рабочую обмотки — двигатель также запустится , и при отключении рабочей обмотки — будет продолжать работать.

Но в этом случае он также будет гудеть, греться и не выдавать положенную мощность.

А теперь переходим к практике.

Сначала нужно проверить состояние подшипников и отсутствие перекоса крышек двигателя. Для этого достаточно просто покрутить вал двигателя.
От легкого толчка он должен вращаться свободно, без заеданий, делая несколько оборотов.
Если все нормально — переходим к следующей стадии.

Нам потребуется низковольтный пробник (батарейка с лампочкой), провода, электро вилка и автомат (желательно 2х полюсный) на 4 — 6 Ампер. В идеале — еще и Омметр с пределом 1 мОм.
Прочный шнурок длинной пол-метра — для «стартера», малярный скотч и маркер для маркировки проводов двигателя.

Для начала нужно проверить двигатель на замыкание на корпус поочередно проверив выводы двигателя (подключив омметр или лампочку) между выводами и корпусом.

Омметр должен показывать сопротивление в пределах мОм, лампочка не должна гореть.

Далее закрепляем двигатель на столе, собираем цепь питания: вилка — автомат — провода к двигателю.
Маркируем выводы двигателя, приклеив на них флажки из скотча.

Подключаем провода к выводам 1 и 2, наматываем шнурок на вал двигателя, включаем питание и дергаем стартер.
Двигатель — запустился:) Слушаем как он работает секунд 10 — 15 и выключаем вилку из розетки.

Теперь нужно проверить нагрев корпуса и крышек. При «убитых» подшипниках будут греться крышки (и слышен повышенный шум при работе), а при проблемах с подключением — более горячим будет корпус (магнитопровод).

Если все в порядке — переходим дальше, и проводим те же эксперименты с парами выводов 2 — 3 и 3 — 1.

В процессе экспериментов двигатель, скорей всего будет работать на 2х из возможных 3х комбинациях подключения — то есть на рабочей и на пусковой обмотке.

Таким образом находим обмотку, на которой двигатель работает с наименьшим шумом (гулом) и выдает мощность (для этого пытаемся остановить вал двигателя, прижимая к нему деревяшку. Она и будет рабочей.

Теперь можно попытаться запустить двигатель при помощи пусковой обмотки.
Подключив питание к рабочей обмотке, нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя.

Если пусковая обмотка исправна — двигатель должен запуститься. А если нет — то «выбьет автомат» %))).

Конечно этот способ не совершенен, есть риск сжечь двигатель:(и применять его можно только в исключительных случаях. Но меня он выручал много раз.

Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения.

Ну вот такая «высшая математика» 😉 А за сим — разрешите откланяться.

Пишите комменты. Задавайте вопросы, и подписывайтесь на обновление блога:).

Если у вас остался двигатель от старой стиральной машинки, то его не стоит выбрасывать. Этот электрический прибор еще послужит вам не один год. Главное, найти ему применение. К примеру, из него можно сделать неплохую точильную установку для заточки ножей, ножниц и топоров. Однако очень важным в этом деле является вопрос, как подключать двигатель стиральной машины к сети напряжением 220 вольт?

Необходимо сразу же отметить, что этот движок имеет несколько чисто конструкционных особенностей, которые дают возможность обойтись без дополнительных электрических схем и деталей. К примеру, нет необходимости в установке пусковой обмотки и пускового конденсатора.

Здесь важно правильно подсоединить провода, которые отличаются друг от друга цветом:

  • Два белых провода. Они установлены лишь для того, чтобы измерять обороты движка. Их использовать для подключения не надо.
  • Красный провод. Он соединяется с первой обмоткой статора.
  • Коричневый идет на вторую обмотку.
  • Зеленый провод и серый подключаются к щеткам электродвигателя.

Схема подключения двигателя стиральной машины

Итак, будут задействованы четыре провода. Что и к чему подключать?

Подключение нового двигателя

Вот так производится подключение двигателя стиральной машины нового образца. Но есть еще и очень старые электродвигатели. Их схема подключения отличается от вышеописанной:

Подключение двигателя старого образца

Вот два способа, как можно подключить двигатель от стиральной машины.

Небольшое предисловие.

Почему я об этом говорю?

Теперь к делу!

активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин .

4 раздельных вывода пуско-защитное

Фото 1 Пусковая кнопка.

получить возможность реверса

в средине корпуса

Фото 2 Три вывода обмотки.

Второй тип центрифуги

конденсатор.

только 3 провода.

Часто у таких двигателей обмотки одинаковы

Но они довольно редки, мне такие двигатели на стиральных машинах не попадались.

Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше ,

Она может перегореть ,

должна быть отключена

Но если перепутать двигатель также запустится

Но в этом случае он также будет гудеть, греться

замыкание на корпус

не должна гореть.

греться крышки горячим будет корпус (магнитопровод).

рабочей и на пусковой обмотке.


Подключив питание к рабочей обмотке , нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя.

Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения.

Пишите комменты. Задавайте вопросы, и подписывайтесь на обновление блога:).

Стиральные машины, как и любой другой вид техники со временем устаревают и выходят из строя. Мы, конечно же, можем куда-нибудь деть старую стиральную машину, или же разобрать на запчасти. Если вы пошли по последнему пути, то у вас мог остаться двигатель от стиральной машины, который может сослужить вам добрую службу.

Мотор от старой стиральной машины можно приспособить в гараже и соорудить из него электрический наждак . Для этого нужно на вал двигателя будет прикрепить наждачный камень, который будет вращаться. А вы сможете точить об него разные предметы, начиная с ножей, заканчивая топорами и лопатами. Согласитесь, вещь довольно нужная в хозяйстве. Также из двигателя можно соорудить другие устройства, которые требуют вращения, например, промышленный миксер или еще что.

Напишите в комментариях, что вы решили сделать из старого двигателя для стиральной машины, думаем многим будет это очень интересно и полезно прочитать.

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.

Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

Разбираемся с проводами

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика, через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.

Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

Подключаем двигатель от стиральной машины автомат

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.



На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.



Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

Подключение мотора старой стиральной машины

Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.



Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.

Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.

Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.

Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).

ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.

  • ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
  • ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
  • SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.

После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.

Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.

Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.

Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.

1. Применение коллекторных двигателей в стиральных машинах

Коллекторные двигатели получили широкое применение не только в электроинструменте (дрели, шуруповёрты, болгарки и т.д), мелких бытовых приборах (миксеры, блендеры, соковыжималки и т.п), но и в стиральных машинах в качестве двигателя привода барабана. Коллекторными двигателями оснащено большинство (примерно 85%) всех бытовых стиральных машин. Эти двигатели применялись уже во многих стиральных машинах ещё с середины 90-х годов и со временем полностью вытеснили однофазные конденсаторные асинхронные двигатели .

Коллекторные моторы более компактные, мощные и простые в управлении. Этим и объясняется их столь массовое применение. В стиральных машинах применяются коллекторные двигатели таких марок производителей как: INDESCO, WELLING, C.E.S.E.T., SELNI, SOLE, FHP, ACC . Внешне они немного отличаются друг от друга, могут иметь разную мощность, тип крепления, но принцип работы их совершенно одинаковый.

2. Устройство коллекторного двигателя для стиральной машины


1. Статор
2. Коллектор ротора
3. Щётка (применяются всегда две щётки,
вторую на рисунке не видно)
4. Магнитный ротор тахогенератора
5. Катушка (обмотка) тахогенератора
6. Стопорная крышка тахогенератора
7. Клеммная колодка двигателя
8. Шкив
9. Алюминиевый корпус

Рис.2

Коллекторный двигатель — это однофазный двигатель с последовательным возбуждением обмоток, предназначенный для работы от сети переменного или постоянного тока. Поэтому его называют ещё универсальный коллекторный двигатель (УКД).

Большинство коллекторных двигателей применяемых в стиральных машинах имеют конструкцию и внешний вид представленный на (рис.2)
Данный двигатель имеет ряд таких основных частей как: статор (с обмоткой возбуждения), ротор, щетка (скользящий контакт, всегда применяются две щётки), тахогенератор (магнитный ротор которого крепится к торцевой части вала ротора, а катушка тахогенератора фиксируется стопорной крышкой или кольцом). Все составные части скрепляются в единую конструкцию двумя алюминиевыми крышками, которые образуют корпус двигателя. На клеммную колодку выводятся контакты обмоток статора, щёток, тахогенератора необходимые для подключения к электрической схеме. На вал ротора запрессован шкив, через который посредством ременной передачи приводится в движение барабан стиральной машины.

Чтобы в дальнейшем лучше понять как работает коллекторный двигатель, давайте рассмотрим устройство каждого из его основных узлов.

2.1 Ротор (якорь)


Рис.3 		Ротор (якорь) — вращающаяся (подвижная) часть двигателя (Рис.3) . На стальной вал устанавливается сердечник, который для уменьшения вихревых токов изготавливают из наборных пластин электротехнической стали . В пазы сердечника укладываются одинаковые ветви обмотки, выводы которых прикреплены к контактным медным пластинам (ламелям), образующие коллектор ротора. На коллекторе ротора в среднем может быть 36 ламелей располагающихся на изоляторе и разделённые между собой зазором.
Для обеспечения скольжения ротора, на его вал запрессовываются подшипники, опорами которых служат крышки корпуса двигателя. Так же, на вал ротора запрессован шкив с проточенными канавками для ремня, а на противоположной торцевой стороне вала есть отверстие с резьбой в которое прикручивается магнитный ротор тахогенератора.

2.2 Статор

Статор — неподвижная часть двигателя (Рис.4) . Для уменьшения вихревых токов, сердечник статора выполнен из наборных пластин электротехнической стали образующих каркас, на котором уложены две равные секции обмотки соединённые последовательно. У статора почти всегда есть только два вывода обеих секций обмотки. Но в некоторых двигателях применяется так называемое секционирование обмотки статора и дополнительно имеется третий вывод между секциями. Обычно это делается из-за того, что при работе двигателя на постоянном токе , индуктивное сопротивление обмоток оказывает меньшее сопротивление постоянному току и ток в обмотках выше, поэтому задействуются обе секции обмотки, а при работе на переменном токе включается лишь одна секция, так как переменному току индуктивное сопротивление обмотки оказывает большее сопротивление и ток в обмотке меньше. В универсальных коллекторных двигателях стиральных машин применяется тот же принцип, только секционирование обмотки статора необходимо для увеличения количества оборотов вращения ротора двигателя. При достижении определённой скорости вращения ротора, электрическая схема двигателя коммутируется таким образом, чтобы включалась одна секция обмотки статора. В результате индуктивное сопротивление снижается и двигатель набирает ещё большие обороты. Это необходимо на стадии режима отжима (центрифугирования) в стиральной машине. Средний вывод секций обмотки статора применяется не во всех коллекторных двигателях.
Рис.4 Статор коллекторного двигателя (вид с торца)

Для защиты двигателя от перегрева и токовых перегрузок, последовательно через обмотку статора включают тепловую защиту с самовосстанавливающимися биметаллическими контактами (на рисунке тепловая защита не показана). Иногда контакты тепловой защиты выводят на клеммную колодку двигателя.


2.3 Щётка

Рис.5

Щётка — это скользящий контакт, является звеном электрической цепи обеспечивающим электрическое соединение цепи ротора с цепью статора. Щётка крепится на корпусе двигателя и под определённым углом примыкает к ламелям коллектора. Применяется всегда как минимум пара щёток, которая образует так называемый щёточно-коллекторный узел.
Рабочая часть щётки — графитовый брусок с низким удельным электрическим сопротивлением и низким коэффициентом трения. Графитовый брусок имеет гибкий медный или стальной жгутик с припаянной контактной клеммой. Для прижима бруска к коллектору применяется пружинка. Вся конструкция заключена в изолятор и крепится к корпусу двигателя. В процессе работы двигателя, щётки из-за трения о коллектор стачиваются, поэтому они считаются расходным материалом.

(от др.-греч. τάχος — быстрота, скорость и генератор) — измерительный генератор постоянного или переменного тока, предназначенный для преобразования мгновенного значения частоты (угловой скорости) вращения вала в пропорциональный электрический сигнал. Тахогенератор предназначен для контроля скорости вращения ротора коллекторного двигателя. Ротор тахогенератора крепится напрямую к ротору двигателя и при вращении в обмотке катушки тахогенератора по закону взаимоиндукции наводится пропорциональная электродвижущая сила (ЭДС). Значение переменного напряжения, считывается с выводов катушки и обрабатывается электронной схемой, а последняя в конечном итоге задаёт и контролирует необходимую, постоянную скорость вращения ротора двигателя.
Такой же принцип работы и конструкцию имеют тахогенераторы применяемые в однофазных и трёхфазных асинхронных двигателях стиральных машин.

Рис.6

В коллекторных двигателях некоторых моделей стиральных машин марки Bosch (Бош) и Siemens (Сименс) вместо тахогенератора применяется датчик Холла . Это очень компактный и недорогой полупроводниковый прибор, который устанавливается на неподвижной части двигателя и взаимодействует с магнитным полем кругового магнита установленным на валу ротора непосредственно рядом с коллектором. У датчика Холла три вывода, сигналы с которого так же считываются и обрабатываются электронной схемой (подробно принцип работы датчика Холла в данной статье мы рассматривать не будем).


Как и в любом электродвигателе, принцип работы коллекторного двигателя основан на взаимодействии магнитных полей статора и ротора, через которые проходит электрический ток. Коллекторный двигатель стиральной машины имеет последовательную схему подключения обмоток. В этом легко убедится рассмотрев его развёрнутую схему подключения к электрической сети (Рис.7) .

У коллекторных двигателей стиральных машин, на контактной колодке может быть от 6 до 10 задействованных контактов. На рисунке представлены все максимальные 10 контактов и всевозможные варианты подключения узлов двигателя.

Зная устройство, принцип работы и стандартную схему подключения коллекторного двигателя, без труда можно запустить любой двигатель напрямую от электросети без применения электронной схемы управления и для этого не надо запоминать особенности расположения выводов обмоток на клеммной колодке каждой марки двигателя. Для этого, достаточно всего лишь определить выводы обмоток статора и щёток и подключить их согласно схеме на приведённом ниже рисунке.

Порядок расположения контактов клеммной колодки коллекторного двигателя стиральной машины выбран произвольно.



Рис.7

На схеме, оранжевыми стрелочками условно показано направление тока по проводникам и обмоткам двигателя. От фазы (L) ток идёт через одну из щёток на коллектор, проходит по виткам обмотки ротора и выходит через другую щётку и через перемычку ток последовательно проходит по обмоткам обеих секций статора доходя до нейтрали (N).

Такой тип двигателя независимо от полярности подаваемого напряжения вращается в одну сторону, так как за счёт последовательного соединения обмоток статора и ротора смена полюсов их магнитных полей происходит одновременно и результирующий момент остаётся направленным в одну сторону.

Для того, чтобы двигатель начал вращаться в другую сторону, необходимо лишь изменить последовательность коммутации обмоток.
Пунктирной линией обозначены элементы и выводы, которые задействованы не во всех двигателях. Например датчик Холла, выводы термозащиты и вывод половины обмотки статора. При запуске коллекторного двигателя напрямую, подключаются только обмотки статора и ротора (через щётки).

Внимание! Представленная схема подключения коллекторного двигателя напрямую, не имеет средств электрической защиты от короткого замыкания и устройств ограничивающих ток. При таком подключении от бытовой сети, двигатель развивает полную мощность, поэтому не следует допускать длительного прямого включения.

4. Управление коллекторным двигателем в стиральной машине

Принцип действия электронных схем, в которых используется симистор, основан на двухполупериодном фазовом управлении. На графике (рис.9) показано как изменяется величина питающего мотор напряжения в зависимости от поступающих на управляющий электрод симистора импульсов с микроконтроллера.


Рис.9 Изменение величины питающего напряжения в зависимости от фазы поступающих импульсов управления

Таким образом можно отметить,что частота вращения ротора двигателя напрямую зависит от напряжения прикладываемого к обмоткам двигателя.

Ниже, на (Рис.10) представлены фрагменты условной электрической схемы подключения коллекторного двигателя с тахогенератором к электронному блоку управления (EC) .
Общий принцип схемы управления коллекторного двигателя таков. Управляющий сигнал с электронной схемы поступает на затвор симистора (TY) ,тем самым открывая его и по обмоткам двигателя начинает протекать ток,что приводит к вращению ротора (M) двигателя. Вместе с тем, тахогенератор (P) передаёт мгновенное значение частоты вращения вала ротора в пропорциональный электрический сигнал. По сигналам с тахогенератора создаётся обратная связь с сигналами управляющих импульсов поступаемых на затвор симистора. Таким образом обеспечивается равномерная работа и частота вращения ротора двигателя при любых режимах нагрузки, вследствие чего барабан в стиральных машинах вращается равномерно. Для осуществления реверсивного вращения двигателя применяются специальные реле R1 и R2 ,коммутирующие обмотки двигателя.
Рис.10 Изменение направления вращения двигателя

В некоторых стиральных машинах, коллекторный двигатель работает на постоянном токе. Для этого, в схеме управления, после симистора, устанавливают выпрямитель переменного тока построенный на диодах («диодный мост»). Работа коллекторного двигателя на постоянном токе увеличивает его КПД и максимальный крутящий момент.

5. Достоинства и недостатки универсальных коллекторных двигателей

К достоинствам можно отнести: компактные размеры, большой пусковой момент, быстроходность и отсутствие привязки к частоте сети, возможность плавного регулирования оборотов (момента) в очень широком диапазоне — от ноля до номинального значения — изменением питающего напряжения, возможность применения работы как на постоянном,так и на переменном токе.
Недостатки — наличие коллекторно-щёточного узла и в связи с этим: относительно малая надёжность (срок службы), искрение возникающее между щётками и коллектором из-за коммутации, высокий уровень шума, большое число деталей коллектора.

6. Неисправности коллекторных двигателей

Самая уязвимая часть двигателя — коллекторно-щёточный узел. Даже в исправном двигателе, между щётками и коллектором происходит искрение, которое довольно сильно нагревает его ламели. При износе щёток до предела и вследствие их плохого прижима к коллектору, искрение порой достигает кульминационного момента представляющего электрическую дугу. В этом случае ламели коллектора сильно перегреваются и иногда отслаиваются от изолятора, образуя неровность,после чего,даже заменив изношенные щётки, двигатель будет работать с сильным искрением,что приведёт его к выходу из строя.

Иногда происходит межвитковое замыкание обмотки ротора или статора (значительно реже), что так же проявляется в сильном искрении коллекторно-щёточного узла (из-за повышенного тока) или ослаблении магнитного поля двигателя, при котором ротор двигателя не развивает полноценный крутящий момент.
Как мы и говорили выше, щётки в коллекторных двигателях при трении о коллектор со временем стачиваются. Поэтому большая часть всех работ по ремонту двигателей сводится к замене щёток.

Небольшое предисловие.

В моей мастерской работает несколько самодельных станков, построенных на базе асинхронных двигателей от старых советских стиральных машин.

Я использую двигатели как с «конденсаторным» пуском, так и двигатели с пусковой обмоткой и пусковым реле (кнопкой)

Особых трудностей с подключением и запуском у меня не возникало.
При подключении я иногда пользовался омметром (чтобы найти пусковую и рабочую обмотки).

Но чаще использовал свой опыт и метод «научного тыка» %)))

Возможно таким заявлением на навлеку на себя гнев «знающих», которые «все и всегда делают по науке» :))).

Но у меня и такой метод давал положительный результат, двигатели — работали, обмотки не перегорали:).

Конечно, если есть «как и чем» — то нужно делать «как правильно» — это я о наличии тестера и замере сопротивления обмоток.

Но в реальности не всегда так получается, а «кто не рискует… » — ну вы поняли:).

Почему я об этом говорю?
Буквально вчера я получил вопрос от своего зрителя, опущу некоторые моменты переписки, оставив только суть:


У меня из двигателя выходит 3 провода, можете что нибудь подсказать?

Я пытался запускать как вы сказали через пусковое реле,(Кратковременно коснулся провода) но через некоторое время работы он начинает дымить и греться. МУльтиметра у меня нет, поэтому не могу проверить сопротивление обмоток(

Безусловно, тот метод о котором я сейчас расскажу — немного рискованный, особенно для человека, который не имеет дела с подобной работой постоянно.

Поэтому нужно быть предельно внимательным, и при первой же возможности проверить результаты «научного тыка» при помощи тестера.

Теперь к делу!

Сначала вкратце расскажу о типах двигателей, которые использовались в советских стиральных машинках.

Эти двигатели условно можно было разделить на 2 класса по мощности и скорости вращения.

В основной массе активаторных стиральных машин типа «тазик с моторчиком», для привода активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин .

Как правило такой тип двигателя имел 4 раздельных вывода (пусковая и рабочая обмотки) и подключался через пуско-защитное реле или (в совсем старых версиях) через 3-х контактную пусковую кнопку Фото 1.

Фото 1 Пусковая кнопка.

Раздельные выводы пусковой и рабочей обмотки позволяли получить возможность реверса (для разных режимов стирки и предотвращения скручивания белья).

Для этого в машинах поздних моделей был добавлен простой командаппарат, коммутирующий подключение двигателя.

Встречаются двигатели мощностью 180 Вт, у которых пусковая и рабочая обмотка соединялись в средине корпуса , и на верх выходило только три вывода (фото 2)

Фото 2 Три вывода обмотки.

Второй тип двигателей использовался в приводе центрифуги , поэтому он имел большие обороты, но меньшую мощность — 100-120 вт, 2700 — 2850 об/мин.

Двигатели центрифуг обычно имели постоянно включенный, рабочий конденсатор.

Поскольку центрифугу не было необходимости реверсировать, то соединение обмоток как правило делалось в средине двигателя. На верх выходило только 3 провода.

Часто у таких двигателей обмотки одинаковы , поэтому замер сопротивления показывает примерно одинаковые результаты, например между 1 — 2 и 2 — 3 выводом омметр покажет 10 Ом, а между 1 — 3 — 20 Ом.

В этом случае вывод 2 — будет средней точкой в которой сходятся выводы первой и второй обмоток.

Двигатель подключается следующим образом:
выводы 1 и 2 — в сеть, вывод 3 через конденсатор на вывод 1.

По внешнему виду двигатели Активаторов и Центрифуг — очень похожи, так как часто для унификации использовались одинаковые корпуса и магнитопроводы. Двигатели отличались только типом обмоток и количеством полюсов.

Существует и третий вариант запуска, когда конденсатор подключается только на момент пуска , но они довольно редки, мне такие двигатели на стиральных машинах не попадались.

Особняком стоят схемы подключения 3-х фазных двигателей через фазосдвигающий конденсатор, но тут я их рассматривать не буду.

Итак, вернемся к методу, который использовал я, но прежде еще одно небольшое отступление.

Двигатели с пусковой обмоткой обычно имеют разные параметры пусковой и рабочей обмотки.

Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше ,

Если оставить пусковую обмотку включенной на несколько минут , она может перегореть ,
так как при нормальной работе она подключается только на несколько секунд.


Например сопротивление пусковой обмотки может быть 25 — 30 Ом, а сопротивление рабочей — 12 — 15 Ом.

Во время работы пусковая обмотка — должна быть отключена иначе двигатель будет гудеть, греться и быстро «пустит дым».

Если обмотки определены правильно, то при работе без нагрузки в течении 10 — 15 минут двигатель может быть слегка теплым.

Но если перепутать пусковую и рабочую обмотки — двигатель также запустится , и при отключении рабочей обмотки — будет продолжать работать.

Но в этом случае он также будет гудеть, греться и не выдавать положенную мощность.

А теперь переходим к практике.

Сначала нужно проверить состояние подшипников и отсутствие перекоса крышек двигателя. Для этого достаточно просто покрутить вал двигателя.
От легкого толчка он должен вращаться свободно, без заеданий, делая несколько оборотов.
Если все нормально — переходим к следующей стадии.

Нам потребуется низковольтный пробник (батарейка с лампочкой), провода, электро вилка и автомат (желательно 2х полюсный) на 4 — 6 Ампер. В идеале — еще и Омметр с пределом 1 мОм.
Прочный шнурок длинной пол-метра — для «стартера», малярный скотч и маркер для маркировки проводов двигателя.

Для начала нужно проверить двигатель на замыкание на корпус поочередно проверив выводы двигателя (подключив омметр или лампочку) между выводами и корпусом.

Омметр должен показывать сопротивление в пределах мОм, лампочка не должна гореть.

Подключаем провода к выводам 1 и 2, наматываем шнурок на вал двигателя, включаем питание и дергаем стартер.
Двигатель — запустился:) Слушаем как он работает секунд 10 — 15 и выключаем вилку из розетки.

Теперь нужно проверить нагрев корпуса и крышек. При «убитых» подшипниках будут греться крышки (и слышен повышенный шум при работе), а при проблемах с подключением — более горячим будет корпус (магнитопровод).

В процессе экспериментов двигатель, скорей всего будет работать на 2х из возможных 3х комбинациях подключения — то есть на рабочей и на пусковой обмотке.

Таким образом находим обмотку, на которой двигатель работает с наименьшим шумом (гулом) и выдает мощность (для этого пытаемся остановить вал двигателя, прижимая к нему деревяшку. Она и будет рабочей.

Теперь можно попытаться запустить двигатель при помощи пусковой обмотки.
Подключив питание к рабочей обмотке, нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя.

Если пусковая обмотка исправна — двигатель должен запуститься. А если нет — то «выбьет автомат» %))).

Конечно этот способ не совершенен, есть риск сжечь двигатель:(и применять его можно только в исключительных случаях. Но меня он выручал много раз.

Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения.

Ну вот такая «высшая математика» 😉 А за сим — разрешите откланяться.

Всем привет! Часто стиральные машины выходят из строя и выбрасываются на свалки. Но некоторые части и детали машинок могут ещё послужить и принести много пользы. Классический пример — наждак и мотора стиралки.
Сегодня я расскажу и покажу вам как правильно подключить электрический двигатель от современной стиральной машинки к сети переменного тока напряжением 220 В.
Сразу хочется сказать, что такие двигатели не нуждаются в пусковом конденсаторе. Достаточно всего лишь правильного подключения и двигатель будет крутиться в нужном вам направлении.

Двигатели стиральных машин коллекторные. В моем случае колодка подключения имеет шесть проводов, в вашем может быть только четыре.
Вот как она выглядит. Первые, белые два провода нам не понадобится. Это выход от датчика оборотов вала двигателя. Их мысленно исключаем или вообще откусываем кусачками.


Далее идут провода: красный и коричневый — это провода от обмоток статора.


Последние два провода: серый и зеленый — провода от щеток ротора.


Вроде все понятно. Теперь о включении всех обмоток в единую цепь.

Схема

Схема обмоток двигателя. Обмотки статора включены между собой последовательно, поэтому от них и выходит два провода.

Подключение к сети 220 В

Нам нужно просто включить последовательно обмотки статора и ротора. Да, все оказывается очень и очень просто.


Подключаем, проверяем.


Вал мотора крутиться в левую сторону.

Как изменить направление вращения?

Нужно просто поменять местами провода щеток ротора между собой и все. Вот так это будет выглядеть на схеме:


Крутиться в другую сторону.


Можно также сделать переключатель реверса и менять направление вращения вала когда нужно.Более подробную инструкцию по подключению двигателя к сети 220 В смотрите в видеоролике.

Какой бы качественной ни была бытовая техника, она со временем приходит в негодность. Та же участь ожидает и стиральные машины, но в них можно вдохнуть вторую жизнь. При этом не важно, когда была куплена бытовая техника, в ход пойдет даже старая советская Рига. Как подключение двигателя от стиральной машины к другим приборам может упростить жизнь, будет детально описано далее в статье.

Куда можно применить электродвигатель

Мастера придумали десятки вариантов использования мотора от старой стиральной машины. Но у всех один и тот же концепт — за счет крутящего момента двигателя запускать работу дополнительных механизмов . Самыми популярными самоделками считаются следующие варианты.

Но перед началом разборки своей стиральной машины следует узнать разновидность имеющегося электромотора. Это позволит определиться со сферой его применения и способом запуска от электросети.

Виды двигателей

Важно! На стиральных машинках устанавливается всего три разновидности моторов: асинхронный, коллекторный и прямой (инверторный).

Асинхронный

В машины, выпускаемые на территории СССР (Рига-60, Вятка-автомат), устанавливался асинхронный двигатель. Он состоит из двух частей: статор и ротор. Свое название мотор получил из-за неспособности синхронно вращаться вместе с магнитным полем (постоянно отстает). Существует два варианта асинхронного двигателя: двух- и трехфазный. В старые модели (например, Рига) устанавливали двухфазные моторы. Но с приходом нового тысячелетия такие двигатели почти перестали выпускать.

Асинхронный двигатель стиральной машины Вятка

Главные достоинства асинхронного двигателя:

  • простая конструкция;
  • обслуживание сводится к замене масла и подшипников;
  • минимальный уровень шума при работе;
  • дешевизна.

Недостатками электромоторов стиральной машинки Донбасс и других старых моделей считаются габариты, большое потребление электричества и сложность настройки.

Чтобы достать асинхронный двигатель (например, из стиралки Малютка), придется разобрать весь корпус. Потом ослабить крепления мотора, убрать ремень и отсоединить стопорное кольцо. После этого останется лишь снять шкив с вала и разъединить электропровода с зажимами.

Электродвигатель стиральной машинки Малютка

Коллекторный

Коллекторный электродвигатель постепенно стал вытеснять асинхронный с рынка бытовой техники. Главным достоинством его конструкции является возможность работать как от переменного, так и от постоянного тока . Скорость вращения ротора напрямую зависит от подаваемого напряжения. Кроме того, подобные моторы способны вращаться в обе стороны. Коллекторные электродвигатели встречаются в большинстве бытовых приборов. Так, их можно найти в стиральных машинках следующих моделей: INDESCO, C.E.S.E.T., WELLING, SELNI, FHP, SOLE, ACC.

Сильными сторонами этого устройства являются:

  • большое количество оборотов;
  • плавный набор скорости;
  • компактность.

К слабым сторонам можно отнести небольшой срок жизни.

Важно! Часто такие двигатели ломаются из-за межвиткового замыкания, то есть контакты на роторе и коллекторе соприкасаются. Поэтому магнитное поле ослабляется, а барабан перестает вращаться.

Прямой (инверторный или бесколлекторный) вид электродвигателей встречается только в современных моделях стиральных машин (например, Indesit). Эта технология появилась на рынке всего десять лет назад. В отличие от упомянутых ранее конструкций, мотор соединен с барабаном напрямую , без использования промежуточных деталей.

К плюсам инверторного двигателя автомат относят:

  • большой срок службы;
  • износостойкость;
  • компактность.

Главный минус — дороговизна производства, что серьезно сказывается на цене для пользователя конечного продукта.

Чтобы демонтировать электродвигатель с современной стиральной машинки нужно снять заднюю (характерно для Indesit, Zanussi, Ariston) или переднюю (свойственно Samsung, Bosch, LG) панель. Если на задней стенке нужно только открутить болты, то с передней придется снимать панель управления, цоколь и верхнюю крышку. В нижней части машинки и будет расположен двигатель. Для его демонтажа нужно убрать ремень привода и отсоединить заземляющий и питающий провода. Далее нужно отвинтить крепления мотора и снять устройство, подцепив тонким предметом. Если все винты откручены, тогда можно немного применить силу, так как крепления часто залипают.

Правила подключения

Когда определен вид электродвигателя, установленного на старой стиралке, можно приступать к подключению.

Совет! Если планируется использование мощного современного двигателя, следует помнить о таких моментах: для их работы не нужны конденсаторы, так же не потребуется пусковая обмотка.

Перед тем, как подключать устройство более чем с 3 выводами к сети, нужно разобраться с цветами проводов , выходящих из раздаточной коробки:

  • часто белая обмотка означает, что эти провода относятся к тахогенератору, в будущем они не пригодятся;
  • коричневый и красный соединяются с обмоткой статора и ротором;
  • серый и зеленый провод относятся к графитовым щеткам.

Хотя эта рекомендация относится к большинству моделей, но выпускаются экземпляры, где цвета могут отличаться . Чтобы быть уверенным в выборе, нужно с помощью тестера и мультиметра прозвонить все пары. Те, что идут к тахогенератору, отличаются сопротивлением 60-70 Ом.

Важно! После соединения всех проводов современного двигателя с 6 выводами можно проверить работоспособность устройства, подключив к автомобильному аккумулятору. При подаче напряжения через пусковое реле он сразу (без разгона) начнет вращаться. Если проверка подтвердила действенность схемы, можно подключить мотор к 220-вольтной сети, предварительно прочно закрепив двигатель.

В старых двигателях 5 проводов — один идет на заземление. Остальные легко разбить на пары, просто прозвонив их. Теперь важно определить, какая пара относится к пуску , а какая рабочая. Обычно на пусковых сопротивление выше, и именно их нужно подключать через конденсатор к кнопке «SB». Чтобы не сгорел двигатель, кнопка должна быть без фиксатора, с этой целью можно использовать дверной звонок. Иногда в таких моторах на выходе три провода, это означает, что две обмотки были соединены еще на заводе.

Для запуска электродвигателя нужно нажать на кнопку и удерживать ее 1-2 секунды, а после раскрутки двигателя следует прекратить подачу напряжения. Когда мотор сможет начать работу без нагрузки, это означает, что он будет запускаться без конденсатора. Если в старом двигателе не применять пусковую обмотку, то можно изменять направление вращения.

Новые электромоторы стиральных машин выпускаются как минимум c 5 выводами, но для запуска все они не понадобятся. Так, можно смело убрать три провода: два, идущих на тахогенератор, и один, соединенный с термозащитой. К последнему относится контакт с «нулевым» сопротивлением.

Дальше схема подключения электродвигателя подразумевает подвод напряжения к проводу обмотки, пару которого следует соединить с первой щеткой. При этом вторая щетка сопрягается с оставшейся парой 220-вольтного провода. Теперь двигатель готов начать работу. А чтобы изменить направление вращения нужно поменять соединения с щетками .

Регулятор оборотов

Для регулировки оборотов следует воспользоваться диммером (обычно его используют для изменения яркости освещения). Однако при этом важно понимать, что мощность регулятора должна превышать мощность самого электродвигателя. Проще всего подобрать подходящее устройство. Но если хватает навыков и знания электроники, можно попытаться достать из стиральной машинки с регулятором оборотов симистр с радиатором. Их нужно впаять в имеющийся регулятор освещения.

Возможные проблемы при подключении и их устранение

Если все провода подключены правильно, но двигатель стиральной машины через несколько минут запуска отключается , возможной причиной может быть перегрев. Для определения нагревающейся детали нужно запустить двигатель на одну минуту. За это время успеет нагреться только проблемное место. Так можно понять, что вышел из строя узел подшипников, статор или иная деталь. При этом не обязательно менять подшипники, возможно, они просто засорились, или не хватает смазки. Если причина отключения двигателя в конденсаторе, то следует заменить его устройством с меньшей емкостью.

Когда все детали заменены, нужно запустить двигатель на 5 минут и проверить его нагрев . Затем процедуру следует повторить еще два раза, и только после этого можно быть уверенным в работоспособности электромотора.

Важно! Иногда асинхронный двигатель может работать слишком медленно. Одна из причин — замыкание или разрыв в обмотке. В любом случае такой мотор не пригоден для дальнейшей эксплуатации.

Разобравшись в тонкостях подключения мотора от старой стиральной машинки, можно облегчить свою жизнь и сэкономить бюджет, сделав несколько универсальных инструментов. Если вовремя устранять все неисправности в двигателе, то он прослужит еще несколько лет. Главное — соблюдать технику безопасности при работе с электричеством.

Самые надежные стиральные машины

Стиральная машина Electrolux PerfectCare 600 EW6S4R06W на Яндекс Маркете

Стиральная машина Samsung WW65K42E08W на Яндекс Маркете

Стиральная машина LG F-2J5HS4W на Яндекс Маркете

Стиральная машина Gorenje WP 7Y2/RV на Яндекс Маркете

Стиральная машина BEKO WRS 55P2 BSW на Яндекс Маркете

Двигатели от стиральных машин. Подключение двигателя от стиральной машины. Что сделать из двигателя от старой стиральной машины?

Двигатели от стиральных машин, вышедших из употребления, могут стать основой новых приспособлений, работа которых построена на вращении. К примеру, можно сделать наждак для заточки ножей, функционирующий от электричества, а также миксер и многое другое. Об этом и пойдет речь в статье.

Виды двигателей

Вращение вала стиральной машины осуществляется двигателем. Ему присущи различные конструктивные особенности. Мотор может быть коллекторного, асинхронного или электронного типа.

Двигатели от стиральных машин снимаются по-разному. В первую очередь следует отключить стиральную машину от электрического питания, канализационной сети и водопровода. В таком состоянии агрегат должен находиться не менее 10 часов. За это время конденсатор сможет разрядиться. Только после этого можно приступать к съему мотора.

Как снять асинхронный двигатель?

Провода, соединяющие асинхронный мотор и конденсатор, обрезать не следует. Батарея вытаскивается вместе с двигателем. Видов батарей множество. Она может выглядеть как металлическая или пластмассовая коробка. Как правило, батарея представляет герметичную конструкцию. В ней находится один или несколько конденсаторов, соединение между которыми параллельное.

Схема подключения агрегата также отличается. Обмотка может быть подключена напрямую в сеть. Другая модификация предполагает прохождение тока через конденсатор. Существующую схему менять нельзя. Ее нужно подключить к электропитанию, и асинхронный мотор начнет свое вращение.

Не следует прикасаться к деталям двигателя до тех пор, пока конденсатор не будет разряжен.

Как демонтировать коллекторный тип мотора?

Двигатель от стиральной машины коллекторной схемы относится к разряду низковольтных модификаций. На статоре находятся магниты постоянного действия, подключенные к постоянному напряжению.

На моторе присутствует наклейка, на которой указано нужное для работы напряжение. Подключение двигателя от стиральной машины коллекторной конфигурации предполагает подачу именно этого показателя.

Электронный мотор

Электронная схема достается из стиральной машины вместе с блоком управления. На корпусе блока указан показатель напряжения, к которому следует подключать мотор. Очень важно соблюдать полярность, так как этот вид мотора не предполагает реверс.

Бывает, что подключение двигателя от стиральной машины осуществляется не сразу. В этом случае рекомендуется найти другие выводы, на которые подается нулевая фаза или логическая единица. После этого агрегат начнет вращаться.

Как подключать электродвигатель современной стиральной машины?

Если вы решили, что делать со старым мотором, то вас наверняка заинтересует, как подключить электродвигатель к напряжению в 220 В.

Перед тем как приступить к непосредственному подключению, советуется ознакомиться с электрической схемой. В первую очередь обратите внимание на провода, идущие от двигателя. На первый взгляд их довольно много, но на самом деле не все они будут нужны. Для работы понадобятся только роторные и статорные провода.

Как разобраться с проводами?

Если рассмотреть переднюю часть колодки, то, как правило, первые два провода, расположенные слева, относятся к таходатчику. Они отвечают за регулировку оборотов двигателя стиральной машины. Эти провода для работы не понадобятся.

Далее следуют статорные провода красного и коричневого цвета и роторные провода серого и зеленого цвета. Эти четыре провода и потребуются для подключения двигателя.

В разных модификациях стиральных машин провода будут отличаться по цвету, но принцип их подключения остается неизменным. Просто следует найти нужные, прозвонив их мультиметром. С этой целью следует переключить аппарат на измерение силы сопротивления. Одним щупом следует касаться первого провода, а вторым искать его пару.

У тахогенеретора, находящегося в рабочем состоянии, показатель сопротивления равен 70 Ом. Эти провода заметны, но они не нужны.

Стиральная машина автомат

Как подключить двигатель от стиральной машины? После того как нужные провода будут найдены, надо осуществить их подсоединение.

С этой целью следует соединить один конец обмотки статора с щеткой ротора. Будет лучше сделать перемычку и изолировать ее. После этого остается конец роторной обмотки и провод, который ведет на щетку. Эти два конца и подключаются к сети. Как только на эти провода поступит напряжение, мотор начнет вращаться.

Двигатели от стиральных машин отличаются высоким уровнем мощности, поэтому следует быть осторожными, чтобы не травмировать себя. Советуется осуществить крепление мотора на ровной поверхности.

Если вы желаете, чтобы направление вращения двигателя поменялось, то следует перекинуть перемычку на другие контакты и поменять провода роторных щеток местами.

Если все сделано правильно, то мотор начнет свое вращение. Если же этого не произошло, то следует проверить рабочее состояние двигателя и только после этого делать какие-либо выводы.

Осуществить подключение мотора современной стиральной машины несложно, чего нельзя сказать о старых моделях. Схема их отличается.

Как подключить мотор старого агрегата?

Двигатели от стиральных машин, которые прослужили много лет, подключать труднее. Для нахождения проводов следует прозвонить все обмотки двигателя. Так вы найдете пары.

Мультиметр находится в режиме измерения сопротивления. Одним концом следует коснуться первого провода, а вторым по очереди искать его пару. Показатели сопротивления обмотки советуется записать. Они понадобятся.

Далее аналогичным методом отыскивается вторая пара проводов и фиксируется показатель сопротивления. В наличии оказывается две обмотки с разными показателями сопротивления. Следует определить, которая из них является рабочей обмоткой, а которая — пусковой. Подсказкой является показатель сопротивления. Обмотка, у которой он меньше, является рабочей.

Многие полагают, что запуск такого двигателя осуществляется посредством конденсатора. Это неправильное мнение, так как конденсатор используется в двигателях другой модификации, в которой отсутствует пусковая обмотка. В этом случае он может способствовать сжиганию мотора во время его работы.

Чтобы запустить двигатель такого типа, вам нужна кнопка или реле для пуска. Кнопка должна быть оснащена не подлежащим фиксации контактом. Можно использовать кнопку от дверного звонка.

Схема подключения двигателя от стиральной машины выглядит так: на обмотку возбуждения (ОВ) подается 220 В. На пусковую схему (ПО) подается такое же напряжение, только с целью запуска двигателя на короткий промежуток времени. Для ее отключения пользуются кнопкой (SB).

После всех манипуляций достаточно осуществить запуск двигателя. С этой целью нажимается кнопка SB и, как только мотор начнет вращение, отпускается.

Для обеспечения реверса (вращения двигателя в другую сторону) следует поменять местами контакты обмотки.

Можно ли подарить мотору старой стиральной машины вторую жизнь?

Многие задаются вопросом о том, что сделать из двигателя от стиральной машины. Рабочий мотор коллекторной схемы подойдет для конструкции разнообразных приборов. Некоторые из них будут рассмотрены в этой статье.

Точильный станок

Его может сделать любой мужчина, если у него имеется мотор от стиральной машины автомат «Индезит», «Аристон» и любой другой модели.

При креплении камня для заточки к двигателю изготовитель может столкнуться с проблемой: диаметр отверстия камня не соответствует диметру вала двигателя. Советуется применить дополнительную деталь, которая вытачивается на токарном станке. Изготовление такого переходника не является сложным. Главное — знать показатель диаметра вала. В наличии должен быть не только переходник. Также надо подготовить гайку, шайбу и специальный болт.

Резьба на гайке нарезается в зависимости от того, в какую сторону будет направлено вращение двигателя. Для вращения по часовой стрелке делается левосторонняя резьба, а против часовой стрелки — правосторонняя. Если не придерживаться этого правила, то камень начнет слетать, так как процесс пойдет на раскручивание.

Если имеется гайка с резьбой, не подходящей по направлению, то можно поменять направление вращения. С этой целью провода обмотки меняются местами.

Можно задать двигателю противоположное вращение, не применяя конденсатор. После того как рабочая обмотка подключается к напряжению в 220 В, камень резко прокручивается в нужную сторону.

Показатель частоты оборотов точильного камня не должен превышать 3000 в минуту. В противном случае камень разорвется.

При применении подобного агрегата в домашних условиях специалисты советуют использовать мотор, частота которого равна 1000 оборотов в минуту.

Точильный станок, сделанный своими руками, необходимо оснастить дополнительными элементами. Они будут служить защитой от пыли и осколков камня при работе.

Кусок металла толщиной около 2 мм можно использовать как кожух.

Как сделать вибростол?

Используя двигатель от стиральной машины автомат фирмы «Аристон», «Ардо» и др., можно сделать вибростол. Он нужен для производства плитки для выкладывания садовых дорожек.

Конструкция вибростола не отличается сложностью. Она включает ровную плиту, скрепленную с основанием подвижными соединениями. Работа коллекторного мотора приводит плиту в движение. В результате из бетона выкачивается воздух, что делает качество плитки выше.

Положение коллекторного двигателя задается в соответствии со схемой. Если его установить не на то место, то стол не сможет правильно функционировать, и производство качественной плитки не получится.

Как сделать бетономешалку?

Двигатель от старой стиральной машины можно использовать и для создания бетономешалки. Это изделие не предназначено для промышленных объемов, но для хозяйственных нужд вполне пригодно.

Чтобы сделать бетономешалку из старой стиральной машины, понадобится не только мотор, но и бак. В емкость бака с активатором вставляется пара лопастей, которые похожи на букву «П». Из бака стандартный активатор следует предварительно убрать. Сделать детали несложно. С этой целью берется полоса из стали толщиной около 5 мм. От нее отрезается нужное количество материала, который сгибается. Две лопасти располагаются с тем учетом, чтобы они составляли прямой угол. Они подсоединяются к баку через отверстие, где находился активатор.

Отверстие в баке, через которое осуществляется слив воды, нужно закрыть. При правильной сборке конструкции можно подключать двигатель.

В зависимости от того, сколько бетона вы собираетесь замешивать, подбирается показатель мощности двигателя. При небольшом объеме можно монтировать мотор с одной фазой. Если предполагается замешивание бетона больших объемов, то устанавливается более мощный агрегат

Следует помнить и о временной передаче. Ее надо заменить редуктором. Он снизит количество оборотов двигателя.

Куда приспособить двигатель от стиральной машины

Морально устаревшая или вышедшая из строя бытовая стиральная машина содержит в своем составе достаточно много конструктивных элементов, которые, побывав в руках умельцев, смогут пригодиться в домашнем хозяйстве. К таким узлам относятся различные выключатели и реле, шкивы, барабан из нержавеющей стали и др. Однако чаще всего встречаются самоделки с использованием двигателя от стиральной машины.

Виды двигателей от стиральных машин

В зависимости от варианта конструкции стиральные машины оснащаются различными типами моторов. Среди них асинхронные, коллекторные и инверторные электродвигатели.

Асинхронные двигатели

Конструктивно асинхронные электродвигатели состоят из двух основных частей — неподвижного статора и ротора, скорость вращения которого может превышать 2500 об./мин. Такой мотор прост в обслуживании, имеет низкий уровень шума и невысокую стоимость. Однако из-за существенных недостатков (большие габариты, малый коэффициент полезного действия (КПД), сложность электрической схемы управления и пр.) они в стиральных машинах сейчас не используются. Их можно встретить только в старых моделях типа СМ-1,5 «ЦНА» (Тамбовский завод «Ревтруд»), «Донбасс», «ОКА» (Нижегородский завод им. Я. Свердлова), «Рига» и др., изготовленных до 2000 года.

Коллекторные электромоторы

Коллекторные электродвигатели — это моторы, которые в настоящее время установлены примерно на 80% стиральных машин («Вятка-автомат», полуавтоматические модели серии «Эврика» и пр.). Конструктивно они несколько сложнее асинхронных двигателей, так как, кроме статора и коллекторного ротора, требуют наличия тахогенератора и токопроводящих щеток. Коллекторные электродвигатели обладают:

  • малыми габаритными размерами;
  • значительным пусковым моментом;
  • простой схемой управления;
  • высокой скоростью вращения ротора и др.

Важно! При этом коллекторный электромотор требует регулярного технического обслуживания, связанного с износом коллекторно-щеточного узла, и отличается высоким уровнем шума.

Инверторные электродвигатели

Конструктивно инверторные (бесколлекторные) электромоторы, также как асинхронные двигатели, состоят из статора и ротора. Однако благодаря использованию технологии прямого привода и схемы управления трехфазного инверторного типа (оборотами управляет частотный преобразователь), разработчикам удалось устранить ряд соединительных элементов, что улучшило их эксплуатационные характеристики. От двигателей других типов они отличаются:

  • высоким КПД;
  • большой мощностью;
  • длительным сроком эксплуатации;
  • низким уровнем шума и др.

Из недостатков специалисты отмечают более сложную схему управления, что несколько увеличивает стоимость стиральных машин-автоматов (Indesit, LG, Ardo и их аналоги).

Демонтаж и подключение электродвигателей

Извлекая б/у электромотор из корпуса стиральной машины, необходимо учитывать некоторые нюансы.

  1. Асинхронный двигатель снимают вместе с конденсатором. При этом конденсатор необходимо разрядить, в противном случае можно получить удар током.
  2. На статоре низковольтного коллекторного электромотора установлены постоянные магниты, попеременно подключаемые к источнику тока. На корпусе такого двигателя должна быть информационная табличка с указанием величины и полярности подключаемого напряжения.
  3. Инверторные электродвигатели демонтируют вместе с блоком электронного управления. На корпусе последнего также имеется табличка (наклейка), где указана величина питающего напряжения и его полярность.

Прежде чем запустить двигатель от стиральной машины, необходимо разобраться в назначении его проводов и правильно их подключить. У разных производителей они имеют различные цвета, поэтому предварительно их необходимо «прозвонить» с помощью тестера.

В самоделках чаще всего используются коллекторные электродвигатели от стиральных машин. Они, как правило, имеют 6 проводов. При этом выводы от тахогенератора практически не используются. Их сопротивление при прозвонке составляет порядка 60-70 Ом. Определив эти провода, их отводят в сторону и скрепляют изолентой (чтобы не мешали).

Оставшиеся проводники идут к статору и ротору (2 провода) и к токопроводящим щеткам (2 провода). На монтажных схемах их обозначают цветными или нумерованными стрелками. Например, «стрелками 1» помечают провода, ведущие к щеткам, а «стрелками 2» — к обмоткам статора. Проще всего определить выводы, идущие от щеток. Их прозванивают со стороны контактов, предварительно вынув графитовые стержни. Сопротивление проводов обмотки статора находится в диапазоне 12-35 Ом.

Встречаются также моторы, имеющие 3, 4 или 5 проводов. При этом трех проводная схема используется в однофазных моторах, где пусковая обмотка (с меньшим сопротивлением) подключается через конденсатор. Кроме того, один из проводов может быть заземляющим. Выводы, которые не прозваниваются, могут идти к различным датчикам (например, датчику температуры и др.). Имеет значение и схема включения электродвигателя — звезда или треугольник.

Определив пары проводов, идущие от ротора и статора, соединяют по одному от обмотки статора и от щетки ротора. Оставшиеся два провода подключают к электросети и тестируют работоспособность электродвигателя.

Совет! В целях безопасности, перед подсоединением к электросети напряжением 220 вольт, двигатель необходимо надежно закрепить на неподвижном основании. Это позволит избежать его непроизвольного перемещения при подаче питания.

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего. Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Важно! Резьба должна нарезаться в направлении, противоположном вращению вала электродвигателя. В противном случае установленная деталь будет слетать, что небезопасно для пользователя.

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

Наждак

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция — установка точильного камня. Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Совет! Такое устройство можно собрать, используя даже маленький электродвигатель от стиральных машин типа «Малютка».

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр. Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже.

Токарный станок

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

  • передняя бабка, закрепленная непосредственно на валу электромотора;
  • задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
  • подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Пилорама

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Корморезка

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.

Заключение

Приобретая новую стиральную машину, не стоит выбрасывать отслуживший свой срок агрегат на свалку. Его составные части, а особенно двигатель можно применить для изготовления полезных в домашнем хозяйстве поделок, сэкономив на этом некоторое количество материальных средств.

Самые надежные стиральные машины

Стиральная машина Electrolux PerfectCare 600 EW6S4R06W на Яндекс Маркете

Стиральная машина Samsung WW65K42E08W на Яндекс Маркете

Стиральная машина LG F-2J5HS4W на Яндекс Маркете

Стиральная машина Gorenje WP 7Y2/RV на Яндекс Маркете

Стиральная машина BEKO WRS 55P2 BSW на Яндекс Маркете

ИСТОРИЯ СТИРАЛЬНОЙ МАШИНЫ |

Общественные прачечные: их происхождение, роль и история

Стиральная машина вместе с холодильником является самым распространенным бытовым прибором, который можно найти в домашних хозяйствах по всему миру. История стиральной машины восходит к самым ранним цивилизациям, когда люди пытались найти лучшие способы стирки своей одежды сначала в струях проточной воды, а затем во все более сложных прачечных и резервуарах.

Стиральная машина удовлетворяет основную потребность: стирать одежду и домашнее белье.И именно эта повседневная необходимость с связанным с ней желанием сделать процесс стирки менее трудоемким и более гигиеничным, привела к появлению впечатляющего множества изобретений, с которыми мы знакомы в настоящее время.

Первые прачечные

Ручная стирка белья — одна из самых кропотливых домашних работ. Прачки стирали белье с мылом на берегу ручья или реки, а также в фонтане или в прачечной .Тканью натирали камни или деревянные доски, при необходимости добавляя песок, чтобы удалить пятна и налетевшую грязь. Затем они крутили его, прежде чем ударять деревянным молотком, чтобы удалить как можно больше воды.

До прачечных

С годами прачки усовершенствовали свою технику, используя различные натуральные моющие средства. Галлы использовали березовую золу для лучшей очистки материала — процесс, который восходит к 2800 годам до нашей эры. Зола, использовавшаяся в первых стиральных порошках, была заменена намного позже кристаллами соды.

Римляне, с другой стороны, построили общественные прачечные ( fullonicae на латыни, т. Е. Валяльные фабрики). Трава Фуллера, импортированная из Сирии, была слишком дорогой, поэтому римляне использовали ферментированной человеческой мочи для отбеливания льна с высоким содержанием аммиака. Мочу выливали в резервуар, и более полная женщина (или более полная женщина) заботилась о наполнении ткани: наступала на простыни и одежду, чтобы очистить их.

Император Веспасиан до сих пор известен тем, что ввел налог на сбор мочи.Когда его сын, Тит, пожаловался ему на это, Веспасиан сунул первые квитанции от этого налога Титу под нос и спросил его, плохо ли они пахнут. Тит ответил, что нет, и из этого разговора родилась пословица Pecunia non olet : «Деньги не пахнут». Спустя столетия самые первые общественные туалеты были названы Веспасианами.

И еще в 1909 году в Эльбефе (76) собирали человеческую мочу для прядения шерсти для армейских простыней.

Среди рабочих профессий, возникших в девятнадцатом веке, вы также можете найти стиральных машин, прачок, прессовщиков и даже трибун .Эти женщины работали в прачечных или работали самостоятельно.

Роль прачечных

До появления прачечных и других помещений, отведенных для мытья, сельчанам приходилось набирать грязную воду, которая была источником инфекции. Распространение прачечных сыграло важную роль с точки зрения общественного здравоохранения и гигиены , в то время, когда холера, оспа и брюшной тиф наносили ущерб населению.

Государственные субсидии частично профинансировали строительство общественных туалетов, и даже тогда правительства были сделаны заявления относительно основных принципов гигиены.

Умывальники были оборудованы крытыми площадками для облегчения работы прачечных. Такие заведения были даже признаком богатства, а по количеству общественных прачечных можно было судить об уровне благосостояния села.

Умывальники также играли важную социальную роль : женщины со всего села собирались там не реже одного раза в неделю (кроме очень пожилых) и обменивались местными новостями. Прачечная превратилась в «говорящий дом», и было обычным делом слышать пение женщин, чтобы облегчить их повседневные дела и скоротать время.

Умывальники постепенно исчезли по мере того, как в дома была введена проточная вода. Что касается методов работы прачок, они послужили источником вдохновения для первых прототипов стиральных машин.

Изобретение стиральной машины

Изобретением стиральной машины мы обязаны Якобу Кристиану Шефферу (1767). 30 лет спустя американец Натаниэль Бриггс получил первый патент на стиральную машину. Это включало в себя заливку горячей воды в резервуар, поворот рычага для стирки одежды и затем ее скручивание между двумя роликами.Затем резервуар слили с помощью крана.

210 лет спустя была изобретена электрическая стиральная машина.

Современные стиральные машины

В 1905 году появились первые стиральных машин барабанного типа . Они по-прежнему управлялись вручную, но стальной резервуар позволял установить угольную горелку.

К 1920 году родились первые электрические машины : только механизм поворота был электрическим. Остальные элементы управления по-прежнему были ручными.

Появление автоматов

Только в 1930 году стали автоматами . Реле давления, термостаты и таймеры были включены в новые модели. С 1980-х годов достижения в области электроники означали, что стиральные машины стали реактивными и экологичными:

  • Регулировка параметров с помощью датчиков: уровень воды, скорость, отжим…
  • Определение веса
  • Различные циклы: цвет, белый цвет, шерсть , синтетика…
  • Экономия энергии и воды

В 1990 году британский изобретатель Джеймс Дайсон создал стиральную машину с двумя цилиндрами, вращающимися в противоположных направлениях, что сократило время стирки и дало лучшие результаты.

Современные стиральные машины

В настоящее время стиральные машины подключены к Интернету и могут иметь интегрированный Wi-Fi для отложенного запуска программ стирки, например, в непиковое время, когда затраты на электроэнергию самые низкие. Некоторые модели работают без моющего средства , благодаря электролизу, который разделяет положительные и отрицательные ионы. Некоторые машины скоро будут оснащены сенсорными экранами по примеру моделей, представленных американским лидером в этой области Speed ​​Queen.

Хронология революционного изобретения, от его создания до наших дней

До 18 века мытье проводилось в муниципальной прачечной с помощью насадки и щетки, небольшого количества мыла и небольшого количества золы . Во многих случаях приходилось время от времени стирать белье в соседней деревне. Стирка была сложной задачей и роскошью. Но это изменилось благодаря инициативе нескольких выдающихся изобретателей и предпринимателей. Оглядываясь назад на невероятный путь устройства, которое теперь стало частью нашей повседневной жизни.

Механические стиральные машины

1767

Якоб Кристиан Шеффер

Немец, Якоб Кристиан Шеффер, изобрел стиральную машину. Этот ученый был мастером на все руки.

Обладатель ученых степеней в области философии и теологии, член многих научных обществ, включая Академию наук в Париже, Якоб Кристиан Шеффер подготовил руководство по ботанике для фармацевтов и врачей, разработал новые методы орнитологической классификации и провел важную работу в области микологии. и энтомология, а также эксперименты с оптикой и электричеством.В 1786 году Гете лично посетил кабинет любопытства этого великого ученого.

1797

31 марта этого года американец Натаниэль Бриггс подал первый патент на стиральную машину.

1830

Самые первые механические стиральные машины появились в Англии.

1843

Американец, Джон Э. Тернбул, изобрел роликовую стиральную машину.

1851

Джеймс Кинг подал патент на первую драм-машину.Однако эта модель все еще была механической, и двигатель приводился в действие кривошипом. При этом уменьшились физические нагрузки.

1861

Машина Джеймса Кинга включала отжим , что облегчает стирку.

1870

Француз Франсуа Пруст создал прототип, более гигиеничный, пароварку: пар стерилизовал белье. Но не все материалы выдержали такую ​​обработку.

1898

Французский производитель Flandria выпустил на рынок «Barboteuse.Благодаря этим ручным стиральным машинам домашнее белье можно было стирать дома в гораздо более комфортных условиях, чем в прачечных.

Сначала белье нужно было кипятить в стиральной машине. Белье часто предварительно обрабатывали древесной золой (естественно, богатой калием, они действовали как моющее средство и скрывали запахи). Затем белье загружали в машину, затем вращали колесо: возвратно-поступательное движение перемешивало белье в обоих направлениях, затем грязная вода сливалась через выступ в желобе

Электрические стиральные машины

1901

Американский инженер Альва Джон Фишер, , как правило, считается изобретателем первой электрической машины .Но до него был подан по крайней мере один патент на модель электрической машины. Однако личность изобретателя до сих пор остается неизвестной. Деревянные баки заменили на металлические.

1907

Компания Hurley Electric Laundry Equipment Company выпустила на рынок первую электрическую стиральную машину Thor, основанную на прототипе Alva J. Fisher (запатентовано в 1910 году): барабан приводился в движение электрическим приводом. мотор. На ранних моделях этот двигатель не был водонепроницаемым, и часто происходили короткие замыкания, поэтому машина была потенциально опасной.Кроме того, машина не отжимала белье.

1908

Джо Барлоу и Джон Силинг основали Barlow & Seeling Manufacturing , позже Speed ​​Queen, сегодня мировой лидер в области промышленных прачечных и прачечных, признанный за удивительную надежность своих профессиональных стиральных машин.

1911

Barlow & Seeling Manufacturing улучшила электрическую стиральную машину, сделав ее более безопасной и эффективной, а затем начала продавать свою собственную модель.

1915

Speed ​​Queen представила на рынке первую многонаправленную отжимную машину.

1920

Электродвигатели стали водонепроницаемыми и двухскоростными: медленная для стирки, более высокая для отжима. Эта стиральная машина, представленная на Парижской ярмарке, вызвала большой интерес.

1927

Родилась первая машина со встроенной функцией отжима. Вскоре продажи электрических стиральных машин в США достигли0 единиц.

1929

Первые стиральные машины появились на французском рынке: в них была встроена функция отжима.

1937

Работая в Bendix Aviation Corporation, американец Джон Чемберлен изобрел многофункциональную машину, которая могла стирать, полоскать и отжимать за один цикл. В том же году был подан патент на эту модель, которая считается первой автоматической стиральной машиной .

1940

Из 25000000 домов в США, подключенных к электросети, 60% имели электрические стиральные машины, а в большинстве этих домохозяйств также были электрические отжимные машины.

1941

Чтобы поддержать военные действия, Speed ​​Queen прекратила производство профессиональных стиральных машин. Однако США разрешили производителям продолжить свои исследования и разработки в области автоматизации машин.

Распространение автоматической стиральной машины

Автоматические стиральные машины выполняют все операции стирки без какого-либо ручного вмешательства:

  • Программатор запускает машину
  • Реле давления и электромагнитный клапан отключают подачу воды, когда бак заполнен.
  • Термостат контролирует температуру
  • Таймер контролирует время работы.

Но автоматические стиральные машины, все еще являвшиеся новшеством в начале 50-х годов, были дорогими и, прежде всего, использовались в основном только в прачечных. Очень немногие семьи могли их себе позволить. Число прачечных самообслуживания росло во всех крупных городах США и Европы в 50-х и 60-х годах.

Модели продолжали совершенствоваться, интегрируя центробежную силу для отжима белья и включая запрограммированные циклы стирки (программа стирки для каждого типа белья; цикл для шерсти появился только в 1997 году).

1960-е годы

Различные марки стиральных машин начали рекламировать свою продукцию. В 1967 году 44% французских семей имели стиральную машину. 10 лет спустя в 74% французских семей они были.

1980-е годы

Начиная с 80-х годов, машины содержали миниатюрных электронных компонентов (микропроцессоры, RAM…) и потребляли все меньше воды и электроэнергии в попытке сохранить окружающую среду.

Стиральные машины сегодня

Сегодня стиральные машины предлагают десятков циклов стирки и уровней воды, программируемых до или во время стирки.Профессиональные стиральные машины Speed ​​Queen — для промышленных прачечных (отели, больницы, общественные дома…) и прачечных — находятся на переднем крае с точки зрения производительности.

Эти машины сокращают ежедневное потребление воды и энергии, сохраняют качество белья, которое они стирают в рекордно короткие сроки, благодаря скорости отжима G force.

2020

Speed ​​Queen с Quantum Touch

Отрасль прачечных меняется, так как клиенты все больше ожидают действительно премиального опыта.С введением элементов управления Quantum® Touch Speed ​​Queen® переосмыслила процесс стирки. От расширенных функций до чистого полноцветного дисплея с пошаговыми инструкциями.

Элементы управления

Quantum Touch без проблем работают с Speed ​​Queen Insights и приложением Speed ​​Queen , обеспечивая первоклассное обслуживание клиентов.

Приложение Speed ​​Queen предлагает вашим клиентам возможность оплачивать циклы со своего телефона, а также держать их в курсе, когда циклы завершены.

Speed ​​Queen Insights обеспечивает быстрый и легкий доступ ко всем данным, необходимым для принятия решений, которые повысят вашу прибыльность.

Откройте для себя лучшие прачечные самообслуживания

5 Общие проблемы с двигателем стиральной машины

Двигатели стиральной машины могут быть одним из самых проблемных компонентов этого бытового прибора. После двигателя другие распространенные проблемы могут включать проблемы с дренажем, электрикой и барабаном.

Электродвигатель стиральной машины — это центральный блок, который приводит в движение все устройство.Без него ничего бы не получилось. Если есть проблема с вашей стиральной машиной, скорее всего, она исходит от двигателя или напрямую связана с ним. Причина этого в том, что двигатель обеспечивает питание работающих внутренних элементов стиральной машины. К ним относятся мешалка, коробка передач, насос и сцепление.

Если двигатель погаснет, все остальное не будет работать. Ниже перечислены пять наиболее распространенных признаков проблем с двигателем.

Найдите мотор для стиральной машины на Amazon.

1. Стиральная машина не качает и не отжимает

Может случиться так, что стиральная машина не перекачивает и не отжимает воду, а также не отжимает. Это могло произойти при работающем двигателе, а если этого не произошло, скорее всего, из-за неисправного переключателя крышки. Этот переключатель находится возле дверной коробки внутри стиральной машины. Если он неисправен, его необходимо заменить.

2. Насосы, но не вращаются

Опять же, переключатель крышки может заставить стиральную машину перекачивать воду, но не вращать. Другая возможная причина — сломанная муфта, пластмассовый или резиновый соединитель, соединяющий вал двигателя с трансмиссией.Замена — единственный вариант, когда он сломается. Другие возможные причины включают обрыв ремня, изношенное сцепление или неисправный приводной двигатель. Приводные двигатели предназначены для движения в двух направлениях. Он может выгореть, двигаясь в одном направлении, продолжая работать в другом. К сожалению, если это не удается, необходимо заменить весь двигатель.

3. Стиральная машина не перемешивает

Мешалка предназначена для перемещения одежды в воде перед циклом отжима. Если шайба не перемешивается, проблема может заключаться во многих из тех же вещей: неисправный переключатель крышки, муфта на двигателе, изношенный ремень или сцепление, неисправный приводной двигатель или шкив или трансмиссия.Если сцепление вышло из строя, иногда можно заметить черное вещество на земле под шайбой. Это указывает на необходимость замены сцепления.

4. Одежда все еще мокрая
